МИНСТРОЙ РОССИИ

Государственное предприятие

ЦЕНТР НОРМИРОВАНИЯ, МЕТОДОЛОГИИ И СТАНДАРТИЗАЦИИ В СТРОИТЕЛЬСТВЕ
(ГП ЦНС)

РЕКОМЕНДАЦИИ

О ПОРЯДКЕ ОБОЗНАЧЕНИЯ ХАРАКТЕРИСТИК ТОЧНОСТИ В СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

МР 21.02-95

Директор ГП ЦНС                                                                                       Е. Г. Довгеля

Начальник отдела качества

и стандартизации проектной

документации                                                                                       Н. В. Терентьева

Москва - 1994 г.

РЕКОМЕНДАЦИИ О ПОРЯДКЕ ОБОЗНАЧЕНИЯ ХАРАКТЕРИСТИК ТОЧНОСТИ В СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

Настоящие рекомендации подготовлены в развитие ГОСТ 21.113 и предназначены для применения в проектировании и строительстве.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. В соответствии с требованиями ГОСТ 21778 характеристики точности на строительных чертежах указывают для контроля точности геометрических параметров зданий, сооружений и строительных изделий и для обеспечения точности установки изделий при производстве строительно-монтажных работ.

Требования к точности геометрических параметров зданий, сооружений должны быть увязаны с требованиями к точности изготовления и установки строительных изделий, а также к точности разбивки осей путем расчета точности по ГОСТ 21780.

1.2. Контроль точности выполняют в целях установления соответствия размеров и отклонений, полученных при проведении строительно-монтажных работ, требованиям к их точности, предусмотренным рабочими чертежами. Контроль точности включает в себя измерения геометрических параметров, определение по результатам измерений их действительных отклонений и сравнение этих отклонений с предусмотренными предельными отклонениями.

1.3. Для обеспечения достоверности результатов измерений в строительных рабочих чертежах, кроме номинальных значений и предельных отклонений геометрических параметров, приводят указания о средствах выполнения измерений по ГОСТ 26433.0 и ГОСТ 26433.1 и местах измерений.

1.4. Предпочтительным местом измерения в соответствии с ГОСТ 26433.1 является расстояние в 10 см от края конструкции (угол помещения, потолок, пол, плита перекрытия, стеновая панель и т.п.). Если в рабочих чертежах не предусмотрены особые условия по выбору мест измерения, в технических требованиях на чертеже приводят только ссылку на указанный стандарт.

1.5. Характеристики точности, которые приводят один раз для одного параметра, указывают непосредственно на изображениях, а характеристики точности, относящиеся к повторяющемуся параметру, указывают в технических требованиях на чертежах.

1.6. в основном комплекте рабочих чертежей архитектурных решений указывают характеристики точности геометрических параметров конструкций законченных строительством зданий и сооружений.

1.7. в основном комплекте рабочих чертежей строительных конструкций указывают характеристики точности геометрических параметров, которые измеряются в процессе возведения зданий или сооружений (при разбивке, установке и изготовлении элементов конструкций).

1.8. При объединении рабочих чертежей архитектурных решений и строительных конструкций в одном основном комплекте указывают характеристики точности геометрических параметров законченных строительством зданий и сооружений, а также характеристики точности геометрических параметров, которые измеряются в процессе строительства. в этих случаях, при необходимости, указывают также технологический процесс, в котором должны выполняться измерения.

1.9. Характеристики точности, указанные в технических условиях на здание или сооружение для осуществления контроля при поэтапной или окончательной приемке конструкций, в строительных рабочих чертежах не повторяют.

2. ПРАВИЛА ОФОРМЛЕНИЯ ХАРАКТЕРИСТИК ТОЧНОСТИ НА ЧЕРТЕЖАХ

2.1. Значения предельных отклонений назначаются на основе стандартных числовых значений допусков, приведенных в таблицах ГОСТ 21779. При этом сумма абсолютных значений верхнего и нижнего предельных отклонений должна быть равна значению допуска. например, предельные отклонения размера приняты "±5, , +10", что соответствует стандартному значению допуска 10 мм. предельные отклонения формы профиля или поверхности, а также положения поверхностей (элементов) назначают на основе соответствующего допуска по ГОСТ 21779 и указывают одним числом без знака.

2.2. предельные отклонения линейных размеров указывают числовыми значениями в миллиметрах непосредственно после номинального значения размера.

При записи симметричных предельных отклонений числовое их значение указывают один раз со знаком ±.

пример - 6000 ± 5.

При этом высота цифр, определяющих отклонения, должна быть равна высоте шрифта номинального размера.

При записи несимметричных предельных отклонений верхние отклонения помещают над нижними; предельные отклонения равные нулю, не указывают.

Пример: - 3000, 2980+10, 3580-10.

2.3. Предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы измерения.

пример - 30° ± 1¢30².

2.4. Предельные отклонения формы профиля или поверхности и положения поверхностей элементов указывают на чертежах в прямоугольной рамке в соответствии с рисунком 1.

Рамку, разделенную на графы, выполняют сплошными тонкими линиями. количество граф зависит от требуемой информации.

h - высота шрифта

Рисунок 1

В графах рамки указывают:

в графе 1 - условное графическое обозначение вида отклонения в соответствии с таблицей 1;

в графе 2 - числовое значение предельного отклонения в соответствии с пунктом 2.1.

Графы 3 и 4 приводят при необходимости.

В графе 3 указывают буквенное обозначение технологического процесса, в котором должны выполняться измерения (рисунок 2а). При этом используют следующие буквенные обозначения:

М - процесс изготовления элементов;

S - процесс разбивки осей;

Е - процесс установки элементов;

В - процесс приемки здания или сооружения.

В графе 4 указывают буквенное обозначение базы (рисунок 2б).

Рисунок 2

2.5. Рамку помещают на чертеже и соединяют ее сплошной тонкой направляющей линией с поверхностью, к которой относится данное предельное отклонение, как показано на рисунке 3.

Рисунок 3

Если поверхность на чертеже ограничена контуром, направляющая линия должна заканчиваться точкой внутри контура.

Если поверхность на чертеже показана линией (в разрезе), направляющая линия должна заканчиваться стрелкой, при этом направление стрелки должно соответствовать направлению измерения отклонения.

Таблица 1

Виды отклонений

Условные обозначения

Числовые значения предельных отклонений принимают по:

Параллельности

ГОСТ 21778, п. 2.5

перпендикулярности

ГОСТ 21779, табл. 3

Наклона

ГОСТ 21778, п. 2.5

Вертикальности

ГОСТ 21779, табл. 10

Горизонтальности

ГОСТ 21778, п.2.5

Соосности

ГОСТ 21779, табл. 9

Симметричности

То же, табл. 8

Совмещения ориентиров

"--", табл. 9

Совпадения поверхностей

"--", табл. 9

Прямолинейности

"--", табл. 2

Плоскостности

"--", табл. 2

Пропеллерности

"--", табл. 2

Круглости

"--", табл. 1

Циллиндричности

"--", табл. 1

Формы заданного профиля

"--", табл. 2

Формы заданной поверхности

"--", табл. 2

2.6. При необходимости указания предельного отклонения взаимного положения двух поверхностей ранку соединяют линиями с обеими поверхностями (элементами), как показано на рисунке 4.

Рисунок 4

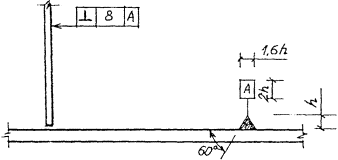

Если при измерении этого отклонения положение одной из поверхностей задано, то эту поверхность обозначают знаком базы, а рамку соединяют линией с поверхностью, отклонение которой определяют относительно базы (рисунок 5).

Рисунок 5

2.7. Если отклонение относится к определенному участку профиля или поверхности, то этот участок обозначают тонкой штрих-пунктирной линией и указывают его размеры, как показано на рис. 6 (а, б).

Рисунок 6

Допускаются указания о размерах и местоположении участка приводить в соответствии с рисунком 7.

Рисунок 7

2.8. Если отклонение измеряют стандартными средствами заданной длины по ГОСТ 21779 (поверочные линейки, угольники), то их длину указывают в графе 2 после значения предельного отклонения, как показано на рисунке 8.

Рисунок 8

2.9. При обозначении предельных отклонений установки элементов на чертежах указывают монтажные ориентиры (риски, грани элементов и т.п.).

Ориентиры на ранее установленных элементах обозначают зачерненным треугольником, на устанавливаемых элементах - незачерненным треугольником. Размеры этих треугольников принимают равными размерам изображения базы (рисунок 5).

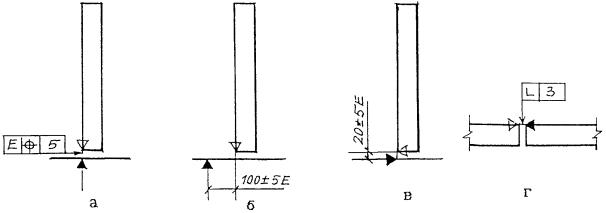

На разрезе ориентиры для установки элемента в горизонтальном направлении и обозначение предельных отклонений установки указывают согласно рисункам 9а и 9б, ориентиры для установки элемента в вертикальном направлении - согласно рисунку 9в. На плане ориентиры для установки элемента указывают согласно рисунку 9г.

Рисунок 9

2.10. Значения предельных отклонений от вертикальности согласно ГОСТ 21779 зависят от высоты элемента конструкции. Если отклонение установлено на всю высоту элемента, его записывают в рамке без дополнительных указаний, как показано на рисунке 10а. Если отклонение установлено для части высоты элемента, ее указывают согласно рисунку 10б.

Рисунок 10

2.11. Предельное отклонение от вертикальности устанавливаемого элемента при измерениях относительно ориентира на ранее установленном элементе, приводят в соответствии с рисунком 11.

Рисунок 11

2.12. Предельное отклонение совмещения ориентиров (при совмещении геометрической оси элемента с разбиваемой координационной осью) указывают в соответствии с рисунком 12. При этом стрелку направляющей линии помещают между ориентирами.

Рисунок 12

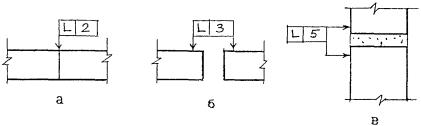

2.13. При обозначении предельных отклонений совпадения поверхностей двух элементов, рамку наносят в соответствии с рисунком 13а, если между поверхностями предусмотрен зазор или шов - в соответствии с рисунком 13б и 13в.

Рисунок 13

2.14. При обозначении предельных отклонений симметричности укладки элемента на опорах (выравнивание глубин опирания) рамку соединяют линиями с границами пролета элемента так, чтобы стрелки являлись продолжением размерных линий, определяющих глубину опирания элемента. При этом на торцах элемента и гранях опор указывают монтажные ориентиры, как показано на рисунке 14.

Рисунок 14

2.15. При указании характеристик точности в технических требованиях на чертежах допускается предельные отклонения геометрических параметров приводить в табличной форме, как показано в примере на рисунке 15.

Требования к точности геометрических параметров

Наименование параметра

Предельное отклонение, мм

Примечание

1

2

3

1 Расстояния между осевыми рисками, размечаемыми на стаканах фундаментов



При разбивке

3,0 м

±2



6,0 м

±3



2 Отклонение от совмещения осевых рисок низа колонны с осевыми рисками стаканов фундаментов в горизонтальном направлении

10

При установке

3 Отклонение осевых рисок на оголовнике колонн от вертикали, проходящей через осевую риску на стакане фундамента

20

При поэтапной приемке

4 Расстояние между поверхностями стен в помещениях под потолком у углов помещений

±24

При поэтапной приемке

5 Отклонение от горизонтальности пола в зале на всей площади

10

При поэтапной приемке

6 Отклонение от вертикальности стен внутри помещения на всю высоту

12

При поэтапной приемке

Примечание - Измерения следует выполнять в соответствии с ГОСТ 26433.0-85 и ГОСТ 26433.1-89

Рисунок 15

В графах таблицы указывают:

в графе 1 "Наименование параметра" - наименование параметра по таблице 1 с учетом требований ГОСТ 21779 и его описание, достаточное для измерения в предусмотренном месте.

Например, в наименовании линейного размера указывают наименования видимых ориентиров, между которыми измеряют действительное расстояние. Если количество мест измерений необходимо ограничить, указывают конкретное место измерения (пункт 4 примера на рисунке 15);

в графе 2 "Предельное отклонение" - числовые значения предельных отклонений в мм;

в графе 3 "Примечание" - дополнительные данные, например, наименование технологического процесса при объединении рабочих чертежей архитектурных решений и строительных конструкций.

2.16. Характеристики точности геометрических параметров в рабочей документации на строительные изделия указывают в соответствии с требованиями ГОСТ 2.307 и ГОСТ 2.308.

3. ПРАВИЛА ОФОРМЛЕНИЯ ПЛАНА ДЕТАЛЬНОЙ РАЗБИВКИ

При необходимости учета в рабочих чертежах требований СНиП 3.01.01-85, СНиП 3.01.03-84 и СНиП 3.03.01-85 в части разбивки ориентиров для возведения конструкций выше фундаментов дополнительно выполняют план детальной разбивки, где указывают разбиваемые в натуре параллельно координационным осям разбивочные оси (базовые линии в соответствии с ИСО 4068-78). На разбивочных осях и устанавливаемых элементах показывают монтажные ориентиры, между которыми должны измеряться размеры привязки элементов к разбивочным осям. Такими ориентирами на перекрытии являются контрольные риски на разбивочных осях, на устанавливаемых элементах - их грани, ребра, включая вырезы и выступы, поверхность закладных изделий и т. п.

разбивочные оси наносят толстой штрихпунктирной линией, и им присваивают обозначения соответствующих координационных осей (рисунок 16).

Рисунок 16

Монтажные ориентиры указывают в соответствии с пунктом 2.9.

Точность совмещения ориентиров при установке элементов указывают предельными отклонениями размера привязки элементов к разбивочным осям в соответствии с пунктом 2.2.

Предельные отклонения разбивочных размеров указывают с буквой S, размеров привязки элементов к разбивочным осям - с буквой Е.

Разбивочные оси и размеры привязки к ним элементов конструкций с предельными отклонениями их установки рекомендуется указывать также на схемах расположения элементов сборных конструкций.
