ГОСТ 10303-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ В и С
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ЗАКЛЕПКИ С ПЛОСКОЙ
ГОЛОВКОЙ Технические условия Flat-head
rivets classes В and С |
ГОСТ |
Дата введения 01.01.81
Настоящий стандарт распространяется на заклепки с плоской головкой общемашиностроительного применения с диаметром стержня от 2 до 36 мм классов точности В и С.
Заклепки с плоской головкой должны удовлетворять всем требованиям ГОСТ 10304 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
1. РАЗМЕРЫ

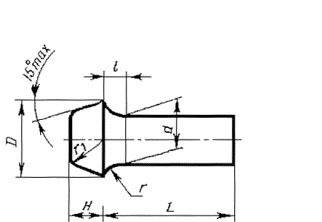

1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл. 1 и 2.
Таблица 1
мм
|
Диаметр стержня d |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
|
Диаметр головки D |
3,8 |
4,8 |
5,5 |
7,5 |
9,5 |
11 |
14 |
16 |
20 |
25 |
32 |
40 |
50 |
60 |
|
Высота головки Н |
1 |
1,2 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
18 |
|
Радиус под головкой r, не более |
0,2 |
0,4 |
0,5 |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
||||||
|
Радиус округления головки r1, не более |
0,5 |
0,7 |
1,0 |
1,3 |
2,0 |
2,6 |
3,0 |
4,0 |
5,3 |
6,6 |
8,0 |
|||
|
Расстояние от основания головки до места замера диаметра l |
3 |
4 |
6 |
8 |
10 |
|||||||||
Таблица 2
мм
|
Диаметр стержня d |
Длина L |
|
2,0 |
4-10 |
|
2,5 |
5-14 |
|
3,0 |
5-18 |
|
4,0 |
6-32 |
|
5,0 |
8-60 |
|
6,0 |
10-60 |
|
8,0 |
14-60 |
|
10 |
16-85 |
|
12 |
18-90 |
|
16 |
24-110 |
|
20 |
32-150 |
|
24 |
50-180 |
|
30 |
60-180 |
|
36 |
60-180 |
1.2. Длина заклепок должна выбираться из следующего ряда: 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150,160, 170, 180 мм.
Пример условного обозначения заклепки с плоской головкой класса точности В диаметром d = 8 мм, длиной L = 20 мм, из материала группы 00, без покрытия:
Заклепка 8 ´ 20.00 ГОСТ 10303-80
1.1, 1.2. (Измененная редакция, Изм. № 1).
1.3. Теоретическая масса заклепок указана в справочном приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Предельные отклонения высоты головки H = 1 мм - ± 0,28 мм.
ПРИЛОЖЕНИЕ
Справочное
Масса стальных заклепок
|
Длина L, мм |
Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня, d, мм |
|||||||||||||
|
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
36 |
|
|
4 |
0,175 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
0,200 |
0,339 |
0,527 |
|
|
|
|
|
|
|
|
|
|
|
|
6 |
0,225 |
0,378 |
0,583 |
1,188 |
|
|
|
|
|
|
|
|
|
|
|
7 |
0,249 |
0,416 |
0,638 |
1,287 |
|
|
|
|
|
|
|
|
|
|
|
8 |
0,274 |
0,455 |
0,694 |
1,385 |
2,431 |
|
|
|
|
|
|
|
|
|
|
9 |
0,299 |
0,494 |
0,749 |
1,484 |
2,586 |
|
|
|
|
|
|
|
|
|
|
10 |
0,323 |
0,532 |
0,805 |
1,582 |
2,740 |
4,135 |
|
|
|
|
|
|
|
|
|
12 |
|
0,609 |
0,916 |
1,780 |
3,048 |
4,578 |
|
|
|
|
|
|
|
|
|
14 |
|
0,686 |
1,027 |
1,977 |
3,356 |
5,022 |
9,63 |
|
|
|
|
|
|
|
|
16 |
|
|
1,138 |
2,174 |
3,665 |
5,466 |
10,42 |
16,47 |
|
|
|
|
|
|
|
18 |
|
|
1,248 |
2,372 |
3,973 |
5,910 |
11,21 |
17,71 |
28,45 |
|
|
|
|
|
|
20 |
|
|
|
2,569 |
4,281 |
6,354 |
11,99 |
18,94 |
30,23 |
|
|
|
|
|
|
22 |
|
|
|
2,766 |
4,589 |
6,798 |
12,78 |
20,17 |
32,00 |
|
|
|
|
|
|
24 |
|
|
|
2,964 |
4,898 |
7,242 |
13,57 |
21,40 |
33,78 |
63,55 |
|
|
|
|
|
26 |
|
|
|
3,161 |
5,206 |
7,686 |
14,36 |
22,64 |
35,55 |
66,71 |
|
|
|
|
|
28 |
|
|
|
3,358 |
5,514 |
8,13 |
15,15 |
23,87 |
37,33 |
69,87 |
|
|
|
|
|
30 |
|
|
|
3,555 |
5,822 |
8,57 |
15,94 |
25,10 |
39,10 |
73,02 |
|
|
|
|
|
32 |
|
|
|
3,753 |
6,131 |
9,02 |
16,73 |
26,34 |
40,88 |
76,18 |
131,7 |
|
|
|
|
34 |
|
|
|
|
6,439 |
9,46 |
17,52 |
27,57 |
42,66 |
79,34 |
136,7 |
|
|
|
|
36 |
|
|
|
|
6,747 |
9,90 |
18,31 |
27,80 |
44,30 |
82,49 |
141,6 |
|
|
|
|
38 |
|
|
|
|
7,053 |
10,35 |
19,10 |
30,04 |
46,21 |
85,65 |
146,5 |
|
|
|
|
40 |
|
|
|
|
7,364 |
10,79 |
19,89 |
31,27 |
47,98 |
88,81 |
151,5 |
|
|
|
|
42 |
|
|
|
|
7,672 |
11,24 |
20,68 |
32,50 |
49,76 |
91,96 |
156,4 |
|
|
|
|
45 |
|
|
|
|
8,134 |
11,90 |
21,86 |
34,35 |
52,42 |
96,70 |
163,8 |
|
|
|
|
48 |
|
|
|
|
8,597 |
12,57 |
23,04 |
36,20 |
55,08 |
101,40 |
171,2 |
|
|
|
|
50 |
|
|
|
|
8,905 |
13,01 |
23,83 |
37,43 |
56,86 |
104,60 |
176,1 |
277,3 |
|
|
|
52 |
|
|
|
|
9,213 |
13,46 |
24,62 |
38,67 |
58,64 |
107,70 |
181,1 |
284,4 |
|
|
|
55 |
|
|
|
|
9,676 |
14,12 |
25,80 |
40,52 |
61,30 |
112,50 |
188,5 |
295,0 |
|
|
|
58 |
|
|
|
|
10,140 |
14,79 |
26,99 |
42,37 |
63,95 |
117,20 |
195,9 |
305,7 |
|
|
|
60 |
|
|
|
|
10,450 |
15,23 |
27,78 |
43,60 |
65,74 |
120,40 |
200,8 |
312,8 |
527,7 |
815,9 |
|
65 |
|
|
|
|
|
|
|
46,68 |
70,18 |
128,30 |
213,1 |
330,5 |
555,4 |
855,8 |
|
70 |
|
|
|
|
|
|
|
49,77 |
74,62 |
136,20 |
225,4 |
348,3 |
583,1 |
895,8 |
|
75 |
|
|
|
|
|
|
|
52,85 |
79,06 |
144,00 |
237,8 |
366,0 |
610,9 |
935,7 |
|
80 |
|
|
|
|
|
|
|
55,93 |
83,49 |
151,94 |
250,1 |
383,8 |
638,7 |
975,7 |
|
85 |
|
|
|
|
|
|
|
59,01 |
87,93 |
159,83 |
262,4 |
401,6 |
666,4 |
1015,6 |
|
90 |
|
|
|
|
|
|
|
|
92,37 |
167,72 |
274,7 |
419,3 |
694,1 |
1055,6 |
|
95 |
|
|
|
|
|
|
|
|
|
175,62 |
287,1 |
437,1 |
721,9 |
1095,5 |
|
100 |
|
|
|
|
|
|
|
|
|
183,53 |
299,4 |
454,8 |
749,6 |
1135,5 |
|
110 |
|
|
|
|
|
|
|
|
|
199,29 |
324,1 |
490,3 |
805,1 |
1215,4 |
|
120 |
|
|
|
|
|
|
|
|
|
|
348,8 |
525,9 |
860,6 |
1295,3 |
|
130 |
|
|
|
|
|
|
|
|
|
|
373,4 |
561,4 |
916,1 |
1375,2 |
|
140 |
|
|
|
|
|
|
|
|
|
|
398,1 |
596,9 |
971,6 |
1455,1 |
|
150 |
|
|
|
|
|
|
|
|
|
|
422,7 |
632,4 |
1027,1 |
1534,9 |
|
160 |
|
|
|
|
|
|
|
|
|
|
|
667,9 |
1082,6 |
1614,9 |
|
170 |
|
|
|
|
|
|
|
|
|
|
|
703,4 |
1138,1 |
1694,8 |
|
180 |
|
|
|
|
|
|
|
|
|
|
|
738,9 |
1193,5 |
1774,7 |
Примечание. Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни; 1,134 - для меди.
(Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1 РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.05.80 № 2010
3. ВЗАМЕН ГОСТ 10303-68
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
Вводная часть |
5. Проверен в 1985г. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ИЗДАНИЕ (ноябрь 2004 г.) с Изменением № 1, утвержденным в июне 1990 г. (ИУС 10-90)
