ОКП 57 6869

Группа Ж 15

СОГЛАСОВАНО

УТВЕРЖДАЮ

Генеральный директор
ГП ТЭК Санкт-Петербурга

__________ В.М. Ларин

__________ 27.06 1997 г.

Директор ПКЗАО "ТЕПЛОРОСС"

____________ А.В. Голембиовский

____________ 23.06. 1997 г.



ТРУБЫ СТАЛЬНЫЕ С ТЕПЛОИЗОЛЯЦИОННЫМ СЛОЕМ
ИЗ ПЕНОПОЛИУРЕТАНА
С ГИДРОЗАЩИТНЫМ ПОКРЫТИЕМ



ТЕХНИЧЕСКИЕ УСЛОВИЯ

ТУ 5768-001-27519262-97

(взамен ТУ 5767-001-23085909-94)

Дата введения с 25.06.97 г.



СОГЛАСОВАНО

СОГЛАСОВАНО

Управляющий
АОЗТ "Трест Ленгазтеплострой"

__________ Н.Г. Кикичев

__________ 25.06. 1997 г.

Главный инженер
СЗО "ВНИПИэнергопром"

____________ Э.И. Гольмшток

____________ 25.06. 1997 г.

Главный инженер тнститута

"Ленгипроинжпроект"
__________ В.Е. Берхман

__________ 25.06. 1997 г.





Настоящие технические условия (ТУ) распространяются на трубы стальные с теплоизоляционным слоем из пенополиуретана и гидрозащитным покрытием, далее по тексту - "трубы", предназначенные для трубопроводов с температурой теплоносителя до 150 °С включительно и давлением до 1,6 МПа, при центральном качественном графике отпуска тепла, при этом максимальная температура теплоносителя допускается не более 1500 час/год.

Трубы применяются для подземной бесканальной и канальной прокладки тепловых сетей, а также для надземной прокладки.

Трубы выпускаются двух типов: А и Б

А - для использования при подземной прокладке, при этом в качестве гидрозащитного покрытия применяется полиэтилен.

Б - для использования при надземной прокладке, при этом в качестве гидрозащитного покрытия применяется витая оболочка из оцинкованной стали.

Вид климатического исполнения УХЛ категории размещения 4.2 по ГОСТ 15150-69*.

Пример условного обозначения продукции при заказе:

ТГИ ППУ П ст. тр. д.57´3/125 Н         ТУ 5768-001-23085909-97

ТГИ ППУ О ст. тр. д.57´3/125             ТУ 5768-001-23085909-97

где:           ТГИ - теплогидроизоляция

ППУ - пенополиуретан

П - гидрозащита из полиэтилена

О - гидрозащита из оцинкованной стали

57 - диаметр стальной трубы

3 - толщина стенки стальной трубы

125 - наружный диаметр изоляции.

с литерой "Н" - стальная труба поставки ПКЗАО "ТЕПЛОРОСС"

без литеры "Н" - в случае поставки под изоляцию трубы Заказчика.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Трубы должны соответствовать требованиям настоящих технических условий и образцу-эталону, утвержденному в установленном порядке, изготавливаться по технической документации, утвержденной в установленном порядке.

1.1. Основные параметры и размеры.

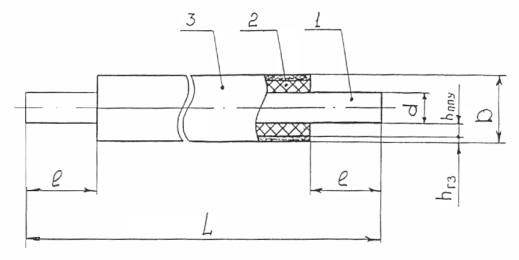

1.1.1. Габаритные размеры труб должны соответствовать нормам, приведенным в табл. 1 и рис. 1, с отклонениями в соответствии с таблицей 2.





поз. 1

- стальная труба;

поз. 2

- пенополиуретановая изоляция;

поз. 3

- гидрозащитное покрытие;

d

- наружный диаметр стальной трубы;

D

- наружный диаметр гидрозащитного покрытия;

hппу

- толщина пенополиуретановой изоляции;

hгз

- толщина гидрозащитного покрытия;

L

- длина стальной трубы;

l

- длина неизолированных концов стальной трубы.



Рисунок 1.



Таблица 1

Диаметр стальн. трубы d, мм

Длина
ст. трубы
L, в пределах, м

Толщина изоляц. слоя hппу не менее, мм

Толщина гидрозащит. покрытия hгз
не менее,
мм

Наружн. диам. теплогидрозащит. покрытия D
не менее,

мм

Масса 1 п.м. изоляции
не менее,
кг

Длина неизолирован. концов труб l
не более,
мм

вид А

вид Б

вид А

вид Б

25

7-10

27

3,0

0,5

90

1,19

1,51

150

32

7-10

24

3,0

0,5

90

1,17

1,48

150

38

7-10

27

3,0

0,5

110

1,56

1,94

150

45

7-10

27

3,0

0,5

110

1,52

1,90

150

57

7-10

28

3,0

0,5

125

1,79

2,22

150

57

7-10

35

3,0

0,5

140

2,16

2,64

150

76

7-10

26

3,0

0,5

140

2,00

2,48

150

76

7-10

36

3,0

0,5

160

2,55

3,09

150

89

7-10

30

3,0

0,5

160

2,41

2,96

150

89

7-10

38

3,0

0,5

180

3,00

3,62

150

108

7-10

28,5

3,0

0,5

180

2,77

3,38

150

108

7-10

38

3,2

0,5

200

3,52

4,08

150

133

7-10

38

3,5

0,5

225

4,21

4,64

150

159

10-12

40

3,9

0,5

250

4,99

5,17

150

219

10-12

40

4,9

0,5

315

7,42

6,71

150

273

10-12

53

6,3

0,5

400

12,22

9,67

250

325

10-12

50

7,0

0,5

450

14,65

10,84

250

426

10-12

52

8,8

0,5

560

21,70

13,97

250

530

10-12

64

11,1

0,5

710

35,45

20,81

250

630

10-12

64

12,5

0,8

800

42,47

28,55

250

720

10-12

64

14,0

0,8

900

52,59

32,93

250

820

10-12

64

15,6

0,8

1000

63,01

36,42

250

920

10-12

64

17,6

0,8

1100

75,47

39,72

250

1020

10-12

64

19,6

0,8

1200

89,02

42,93

250

Примечание: Толщина теплоизоляционного слоя рассчитана в соответствии с рекомендациями СНиП 2.04.07-86 и СНиП 2.04.14-88.



1.1.2. Значения действительных отклонений геометрических параметров труб не должны превышать предельных, указанных в таблице 2.

Таблица 2

Наименование отклонения геометрического параметра

Наименование геометрического параметра

Предельные отклонения,
мм

Отклонение по наружному диаметру труб

Диаметр труб с теплогидрозащитным покрытием, мм:



до 205

+ 5

свыше 205

+ 10

Отклонение толщины гидрозащитного покрытия



+ 15 %

Отклонение длины неизолированных концов труб



+ 50

- 70

1.1.3. Физико-механические показатели материалов, применяемых для теплогидрозащитного покрытия приведены в таблице 3.

Таблица 3

Материал

Наименование показателя
в конструкции изоляции

Норма

Пенополиуретан (теплоизоляционный слой)

Кажущаяся плотность, кг/м3, не менее

60

Прочность на сжатие при 10 % деформации, МПа (кгс/см2), не менее

0,40 (4,0)

Водопоглощение, % об, не более

10

Прочность трубной конструкции на сдвиг в осевом направлении при 23 °С, МПа (кгс/см2), не менее

0,12 (1,2)

Полиэтилен (гидроизоляционное покрытие в варианте А)

Предел текучести при растяжении,
Па (кгс/см2),

98´105

(98)

Прочность при разрыве, Па

137´105

(137)

Относительное удлинение при разрыве, %, не менее

210

Теплопроводность пенополиуретана в конструкции изоляции не более 0,035 Вт/м´К. В случае арбитражных споров теплопроводность определяют по ГОСТ 7076-87.

1.2. Трубы с теплогидрозащитным покрытием следует изготовлять посредством заполнения композицией компонентов ППУ пространства между стальной трубой и гидрозащитной оболочкой, с обеспечением соблюдения установленных настоящими техническими условиями требований к качеству и точности изготовления изделий.

1.3. Требования к качеству поверхности и внешнему виду труб.

1.3.1. Внешний вид поверхности труб должен соответствовать образцу-эталону, утвержденному в установленном порядке.

1.3.2. На поверхности труб не допускаются повреждения, нарушение целостности гидрозащитного покрытия. Мелкие риски, рябизна, забоины, вмятины и т.д. допускаются, если они не выводят толщину гидрозащитного покрытия за пределы допуска.

1.3.3. Пенополиуретан на срезе теплоизоляционного слоя должен иметь однородную мелкоячеистую структуру. Пустоты (каверны) толщиной более 1/4 толщины теплоизоляционного слоя не допускаются.

1.4. Характеристики.

1.4.1. Материалы и сырье, применяемые для изготовления труб должны соответствовать нормативным документам, утвержденным в установленном порядке.

1.4.2. Материалы, используемые для изготовления пенополиуретана, должны соответствовать характеристикам и нормам пенопласта теплоизоляционного марки ППУ-345:

компонент А-345

ТУ 6-55-221-1248-92

катализатор-криат-345

ТУ 6-55-221-1253-92

полиизоционат:        марки Б

ТУ 113-03-603-76

марки Д

ТУ 113-03-38-106-90

Допускается применение импортного сырья, обеспечивающего показатели пенополиуретана в конструкции соответствующие п. 1.1.3. настоящих ТУ.

1.4.3. Для устройства гидрозащитного покрытия должен применяться полиэтилен следующих марок:

марки 273-79 ГОСТ 16338-85* Е

марки 273-80 ГОСТ 16338-85* Е

марки 273-81 ГОСТ 16338-85* Е.

Допускается применение импортного полиэтилена с показателями, соответствующими п. 1.1.3. настоящих ТУ.

1.4.4. Для устройства гидрозащитного покрытия из оцинкованного железа применяются трубы, выпускаемые по ТУ 36-736-78.

1.4.5. Стальные трубы, применяемые под теплогидроизоляцию должны соответствовать РД-03-94 "Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

1.5. Маркировка.

1.5.1. На поверхности теплогидрозащитного покрытия трубы на расстоянии 200 мм от торца изоляции с помощью трафарета или штампа должна быть нанесена светлой несмываемой краской следующая маркировка:

· Условное обозначение трубы;

· Товарный знак или наименование предприятия-изготовителя;

· Штампы технического контроля;

· Номер партии;

· Год изготовления.

1.5.2. Маркировка также может быть нанесена на бирку, прикрепляемую к стальной трубе или теплогидрозащитному покрытию.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1. Предприятие-изготовитель гарантирует соответствие труб с теплогидрозащитным покрытием требованиям настоящих технических условий.

7.2. Предприятие-изготовитель гарантирует 5-летний срок эксплуатации изоляции труб с теплогидрозащитным покрытием (включая гарантийный срок хранения) при следующих условиях:

· соблюдения потребителем правил транспортировки, хранения (гарантийный срок хранения не более 8 месяцев на открытых площадках и не более 12 месяцев - под навесами) и условий монтажа.

· использования труб с теплогидрозащитным покрытием для теплосетей с температурой теплоносителя Т до 150 °С, при центральном качественном графике отпуска тепла, при этом максимальная температура допускается не более 1500 час/год.
