ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ
ИНТЕГРАЛЬНЫЕ ОПТОЭЛЕКТРОННЫЕ ЭЛЕМЕНТЫ ИНДИКАЦИИ
ГОСТ 2.764-86
(СТ СЭВ 5048-85)
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва 1998
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ. Unified
system for design documentation. |
ГОСТ (СТ СЭВ 5048-85) |
Постановлением Государственного комитета СССР по стандартам от 22 апреля 1986 г. № 1023 срок введения установлен
с 01.01.87
1. Настоящий стандарт распространяется на электрические схемы, выполняемые вручную или автоматизированным способом, и устанавливает правила построения условных графических обозначений (далее - УГО) интегральных оптоэлектронных элементов индикации.
Стандарт полностью соответствует CT СЭВ 5048-85.
2. Общие правила построения УГО элементов - по ГОСТ 2.743-91.
3. В первой строке основного поля УГО указывают обозначение функции индикации: DPY. Во второй строке, при необходимости, приводят обозначение типа устройства по ГОСТ 2.708-81. Начиная с третьей строки, допускается указывать требуемую дополнительно информацию, например, принцип индикации:
LED или
- для световых излучающих диодов;
LCD или
- для жидких кристаллов.
Форма знакоместа - согласно табл. 1. Форма знакоместа может быть выражена графически или буквенно-цифровым обозначением.
При применении буквенно-цифровых обозначений сегментов формы знакоместа должно быть обеспечено соответствие между ними и буквенно-цифровыми обозначениями выводов сегментов данного типа элементов.

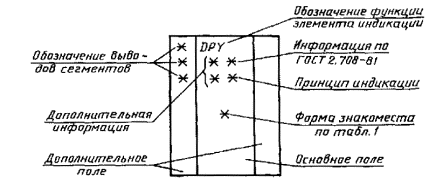

4. Информацию в основном и дополнительных полях размещают в соответствии с чертежом.

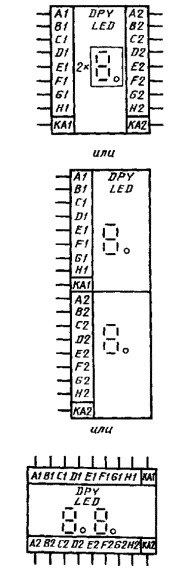

5. Для условных графических обозначений многозначных оптоэлектронных элементов индикации при наличии одинаковых элементов допускается форму знакоместа представлять только один раз. В этом случае изображение следует обозначить контуром с указанием количества одинаковых элементов.
6. Форма знакоместа должна соответствовать приведенной в табл. 1.
Таблица 1
|
Форма знакоместа |
|||
|
графическая |
буквенно-цифровая |
||
|
1. 2-сегментный |
|
2S |
|
|
2. 4-сегментный |
|
4S |
|
|
3. 5-сегментный |
|
5S |
|
|
4. 6-сегментный |
|
6S |
|
|
5. 7-сегментный |
|
7S |
|
|
6. 9-сегментный |
|
9S |
|
|
7. 11-сегментный |
|
11S |
|
|
8. 14-сегментный |
|
14S |
|
|
9. 16-сегментный |
|
16S |
|
|
10. Десятичная точка |
|
|
|
|
11. Двоеточие |
|
|
|
|
12. m/n - последовательность точек для буквенно-цифровых знаков, представленных в шестнадцатеричной системе (пример 4/7 - распределение точек) |
|
m/n S 4/7 S |
|
|
13. Матрица m´n для буквенно-цифровых знаков (например, матрица 5´7) Примечание к пунктам 12 и 13: m - количество столбцов (С) n - количество строк (R) |
|
|
|
|
14. Специфические (температура, сопротивление) |
- - |
°C W |
|
Примеры обозначений оптоэлектронных элементов индикации приведены в табл. 2.
Таблица 2
|
Обозначение |
|
|
1. 7-сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN) выводом с изображением десятичной точки для индикации цифры |
|
|
2. 4-сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN) выводом для индикации плюса, минуса или цифры 1 |
|
|
3. 5-сегментный люминесцентный индикатор с раздельным катодным (КА) или анодным (AN) выводами с изображением десятичной точки для индикации плюса, минуса и (или) цифры 1 |
|
|
4. Индикатор люминесцентный для индикации плюса, минуса и (или) цифры 1 на первом месте и для индикации цифры на втором месте с изображением десятичной точки и общим катодным (КА) или анодным (AN) выводом в каждом случае |
|
|
5. Люминесцентный индикатор для индикации двух цифр с десятичными точками и общим катодным (КА) или анодным (AN) выводом в каждом случае |
|
|
6. Люминесцентный индикатор для индикации девяти цифр с изображением десятичной точки в каждом случае с раздельными катодными (КА) и анодными (AN) выводами с управлением в режиме временного уплотнения |
|
|
7. Люминесцентный индикатор с матрицей 5´7 для индикации четырех буквенно-цифровых знаков при помощи четырех интегральных схем, работающих в режиме временного уплотнения (обозначение строк - R, столбцов - С, входов управляющих импульсов - D) |
|
|
8. Люминесцентный индикатор с 16 сегментами для индикации буквенно-цифровых знаков с общим катодным (КА) или анодным (AN) выводом. Примечание к пп. 2-6, 8. В примерах приведены только случаи раздельных катодных выводов (КА) |
|
|
9. 7-сегментный индикатор на основе жидких кристаллов с изображением десятичной точки для индикации цифры и специальных знаков с общим выводом или с выводом противоположного электрода (ВР) |
|
|
10. 7-сегментный индикатор на основе жидких кристаллов с изображением двух цифр с десятичными точками, а также специальных знаков с раздельными выводами противоположных электродов |
|
|
11. 16-сегментный индикатор на основе жидких кристаллов для индикации буквенно-цифрового знака с общим выводом противоположного электрода |
|
