ГОСТ 2.123-93

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ
ДОКУМЕНТОВ НА ПЕЧАТНЫЕ ПЛАТЫ
ПРИ АВТОМАТИЗИРОВАННОМ
ПРОЕКТИРОВАНИИ



МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск



Предисловие

1 РАЗРАБОТАН Российской Федерацией

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г протокол №4-93

За принятие стандарта проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 марта 1994 г. №44 межгосударственный стандарт ГОСТ 2.123-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4 ВЗАМЕН ГОСТ 2.123-83

5 ПЕРЕИЗДАНИЕ. Август 2007 г.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ НА ПЕЧАТНЫЕ ПЛАТЫ ПРИ АВТОМАТИЗИРОВАННОМ ПРОЕКТИРОВАНИИ Unified system for design documentation. Sets of design documents for printing plates under automated design

Дата введения 1995-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает комплектность конструкторских документов (КД) на односторонние (ОПП), двусторонние (ДПП) и многослойные (МПП) печатные платы, а также требования по их выполнению при автоматизированном проектировании и изготовлении.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ГОСТ 2.109-73 Единая система конструкторской документации. Текстовые документы

ГОСТ 2.109-73 Единая система конструкторской документации. Основные требования к чертежам

ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и базовые конструкторские документы

ГОСТ 2.417-91 Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей

ГОСТ 15971-90 Система обработки информации. Термины и определения

ГОСТ 20406-75 Платы печатные. Термины и определения

ГОСТ 28388-89 Система обработки информации. Документы на магнитных носителях данных. Порядок выполнения и обращения

3 ОСНОВНЫЕ ПОЛОЖЕНИЯ

3.1 Комплектность конструкторских документов на печатные платы (ПП) установлена в соответствии с требованиями ГОСТ 2.102 и настоящего стандарта.

Термины, применяемые в настоящем стандарте, - по ГОСТ 20406 и ГОСТ 15971.

3.2 При автоматизированном выполнении КД на ПП определяющим является базовый способ выполнения в соответствии с ГОСТ 2.113.

3.3 Документы на носителях данных (перфоленты, перфокарты, магнитные носители данных), включаемые в комплект конструкторских документов на ПП, предназначены для получения конструкторских документов в традиционной форме, механической обработки, контроля ПП и изготовителя фотошаблона, а также передачи информации о результатах проектирования в систему (подсистему) автоматизированного изготовления ПП.

3.4. В каждом конкретном случае состав конструкторских документов, передаваемых для изготовления ПП, определяется разработчиком совместно с изготовителем в соответствии с комплектностью, установленной настоящим стандартом.

3.5 По согласованию с предприятием-изготовителем допускается изготовление ПП производить по аттестованным документам на носителях данных.

4 КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ НА ПЕЧАТНЫЕ ПЛАТЫ

4.1 Номенклатура конструкторских документов на ПП, выполненных базовым способом, приведена в таблице 1.

4.2 Установленная настоящим стандартом номенклатура конструкторских документов может дополняться в зависимости от характера, назначения и конструктивно-технологического варианта изготовления, в также от технического оснащения автоматизированных систем проектирования и изготовления ПП.

4.3 В состав комплекта конструкторских документов на ПП допускается включать программные документы, полученные в результате автоматизированного проектирования и необходимые для производства ПП.

4.4 По согласованию с изготовителем и заказчиком (при его наличии) допускается вместо таблиц, указанных в номенклатуре, включать в комплект КД на ПП программы автоматизированного контроля ПП.

4.5 Программы на носителях данных записывают в «Ведомость документов на носителях данных» (ВН).

При выполнении трех и менее документов на носителях данных ВН допускается не выпускать.

4.6 ВН записывают в спецификацию ПП в раздел «Документация» после документов, предусмотренных ГОСТ 2.102.

В таком же порядке записывают в спецификацию ПП программы на носителях данных в случае, когда ВН выпускается.

4.7 Программные документы и программы выполненные на носителях данных, записывают в конце раздела «Комплекты» спецификации.

4.8 В состав постоянных данных, помещаемых на базовом чертеже, могут быть включены:

- изображение ПП;

- размеры и прочие указания для механической обработки;

- указания о материале;

- разметка для установки электрического соединителя;

- крепежные отверстия для установки ПП в сборочной единице;

- контрольные элементы (для контроля и проведения испытаний ПП);

- технические требования;

- проводящий рисунок;

- маркировка позиционных обозначений электрорадиоизделий и (или) конструкторский адрес;

- место обозначения ПП;

- место обозначения сборочной единицы;

- место порядкового номера изменения;

- номера позиции для МПП и т.д.

4.9 В состав переменных данных, помещаемых на чертеже исполнения, могут быть включены:

- упрощенное изображение ПП;

- проводящий рисунок ПП;

- маркировка позиционных обозначений электрорадиоизделий и (или) конструктивный адрес;

- обозначение ПП;

- обозначение сборочной единицы;

- порядковый номер изменения;

- таблица переходных и монтажных отверстий;

- технические требования;

- номера позиций для МПП и т.д.

4.10 При выполнении чертежа исполнения ПП автоматизированным способом на двух или более листах технические требования помещают на первом листе, проводящий рисунок может быть выполнен на последующих листах.

Над основной надписью чертежа исполнения должна быть ссылка на базовый документ по типу: «Остальное - см. ХХХХ. ХХХХХХ.ХХХ». Над основной надписью базового чертежа должна быть запись: «Остальное - см. чертеж исполнения».

Таблица 1

Примечания:

1 Документы, над которыми проставлена цифра 1, могут быть выполнены как на МПП, так и на ПП, входящую в эту МПП.

2 При необходимости состав документов на носителях данных может быть расширен с сохранением кода документа по структуре Т ... М.

3 Номенклатура конструкторских документов изделий, разрабатываемых по заказам Министерства обороны, должна быть с ним согласована.

4.11 Базовый чертеж ПП (деталь) записывают в спецификацию аналогично составной части изделия в начале раздела «Детали» той сборочной единицы, в которой применяется конкретное исполнение, при этом графу «Поз.» прочеркивают, а в графе «Кол.» записывают 1.

4.12 Если документация сборочной единицы выполнена базовым способом, то базовый чертеж детали и чертеж исполнения детали вносят в спецификацию сборочной единицы.

4.13 Допускается вместо нескольких базовых документов выпускать один базовый документ групповым способом.

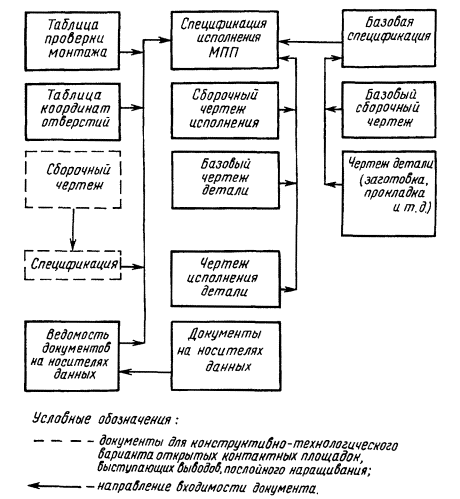

4.14 Построение комплекта конструкторских документов для МПП приведено на рисунке 1.

Пример построения комплекта конструкторских документов для МПП

Рисунок 1 - Пример построения комплекта конструкторских документов для МПП
