ГОСТ 28941.21-91
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Соединения трубопроводов
с развальцовкой трубы
ТРОЙНИКИ ПРОХОДНЫЕ
Конструкция
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Соединения трубопроводов с развальцовкой трубы ТРОЙНИКИ ПРОХОДНЫЕ Конструкция Flare fittings. Reducing branch tees. Construction |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на проходные тройники для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.
Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

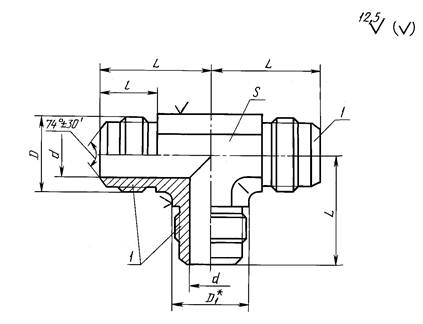

1. Конструкция и размеры проходных тройников должны соответствовать указанным на чертеже и в таблице.
* Размер для справок.
1 - присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525
Примечание. Шероховатость поверхности 5 не нормируется.
Размеры, мм
|
Dн* |
DN* (Dy) |
d |
D |
D1 |
S |
L |
l |
Масса 1000 шт., кг |
|
|
±0,3 |
|||||||||
|
2 |
4 |
3 |
2,7 |
М10´1 |
9,2 |
8 |
23 |
13 |
24,5 |
|
6 |
4 |
4,0 |
M12´1,5 |
13,8 |
12 |
14 |
48,1 |
||
|
8 |
6 |
5,5 |
M14´1,5 |
26 |
15 |
53,1 |
|||
|
10 |
8 |
7,5 |
M16´1,5 |
16,2 |
14 |
29 |
17 |
72,1 |
|
|
12 |
10 |
9,5 |
M18´1,5 |
19,6 |
17 |
32 |
110,9 |
||
|
(14) |
12 |
11,0 |
M22´1,5 |
21,9 |
19 |
34 |
19 |
165,8 |
|
|
15 |
|||||||||
|
18 |
15 |
14,0 |
М27´2 |
27,7 |
24 |
39 |
22 |
288,7 |
|
|
22 |
20 |
18,0 |
M30´2 |
31,2 |
27 |
45 |
23 |
353,8 |
|
|
28 |
25 |
24,0 |
M36´2 |
41,6 |
36 |
50 |
24 |
496,3 |
|
|
(34) |
32 |
30,0 |
M45´2 |
47,3 |
41 |
58 |
27 |
762,8 |
|
|
36 |
|||||||||
|
42 |
40) |
36,0 |
M52´2 |
57,7 |
50 |
62 |
1400,0 |
||
* Dн - наружный диаметр трубы; DN (Dy) - условный проход (номинальный размер).
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения тройника группы 2 с Dн = 10 мм:
Тройник 2-10-ГОСТ 28941.21-91
2. Значение номинального (условного) давления для проходных тройников группы 2 - по ГОСТ 15763, приложение 3.
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;
Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
