ГОСТ 28941.20-91
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Соединения трубопроводов
с развальцовкой трубы
УГОЛЬНИКИ ВВЕРТНЫЕ
Конструкция
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Соединения трубопроводов с развальцовкой трубы УГОЛЬНИКИ ВВЕРТНЫЕ Конструкция Flare fittings. Stud elbows. Construction |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на ввертные угольники под уплотнение резиновым кольцом круглого сечения для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.
Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

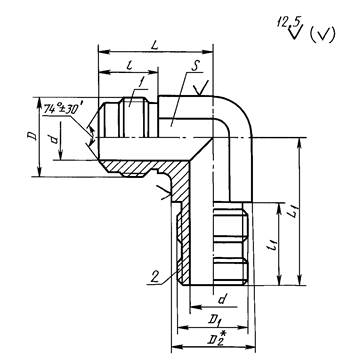

1. Конструкция и размеры ввертных угольников должны соответствовать указанным на чертеже и в таблице.
* Размер для справок.
1 - присоединительный конец корпусной детали под
развальцовку трубы по ГОСТ 22525;
2 - ввертной конец корпусной детали, регулируемой по направлению по ГОСТ 25065
Примечание. Шероховатость поверхности S не нормируется.
Размеры, мм
|
Dн* |
DN* (Dy) |
d |
D |
D1 |
D2 |
S |
L |
L1 |
l |
l1 |
Масса 1000 шт., кг |
|
|
± 0,3 |
||||||||||||
|
2 |
4 |
3 |
2,7 |
М10´1 |
М8´1 |
9,2 |
8 |
23 |
33,5 |
13 |
20 |
19,1 |
|
6 |
4 |
4,0 |
М12´1,5 |
М10´1 |
13,8 |
12 |
34,5 |
14 |
21 |
35,4 |
||
|
8 |
6 |
5,5 |
М14´1,5 |
М12´1,5 |
26 |
41,0 |
15 |
25 |
44,5 |
|||
|
10 |
8 |
7,5 |
М16´1,5 |
М14´1,5 |
16,2 |
14 |
29 |
42,0 |
17 |
56,5 |
||
|
12 |
10 |
9,5 |
М18´1,5 |
М16´1,5 |
19,6 |
17 |
32 |
43,0 |
81,0 |
|||
|
(14) |
12 |
11,0 |
М22´1,5 |
М18´1,5 |
21,9 |
19 |
34 |
45,0 |
19 |
109,0 |
||
|
15 |
||||||||||||
|
18 |
15 |
14,0 |
М27´2 |
М22´1,5 |
27,7 |
24 |
39 |
52,0 |
22 |
27 |
192,2 |
|
|
22 |
20 |
18,0 |
М30´2 |
М27´2 |
31,2 |
27 |
45 |
59,0 |
23 |
33 |
264,3 |
|
|
28 |
25 |
24,0 |
М36´2 |
М33´2 |
41,6 |
36 |
50 |
65,0 |
24 |
35 |
481,4 |
|
|
(34) |
32 |
30,0 |
М45´2 |
М42´2 |
47,3 |
41 |
58 |
71,0 |
27 |
37 |
734,5 |
|
|
35 |
||||||||||||
|
42 |
40 |
36,0 |
М52´2 |
М48´2 |
57,7 |
50 |
62 |
78,0 |
39 |
1177,0 |
||
* Dн - наружный диаметр трубы; DN (Dy) - условный проход (номинальный размер).
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения угольника группы 2 с Dн = 10 мм:
Угольник 2-10 - ГОСТ 28941.20-91
2. Значение номинального (условного) давления для ввертных угольников группы 2 - по ГОСТ 15763 (приложение 3).
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;
Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
