ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С РАЗВАЛЬЦОВКОЙ ТРУБЫ
ШТУЦЕРА ВВЕРТНЫЕ
КОНСТРУКЦИЯ
ГОСТ 28941.16-91
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов с развальцовкой трубы ШТУЦЕРА ВВЕРТНЫЕ Конструкция Flare fittings. Stud couplings. Construction |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на ввертные проходные штуцера для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.
Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
1. Конструкция и размеры ввертных штуцеров должны соответствовать указанным на чертеже и в таблице.
2. Значение номинального (условного) давления для ввертных штуцеров группы 2 - по ГОСТ 15763, приложение 3.
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.

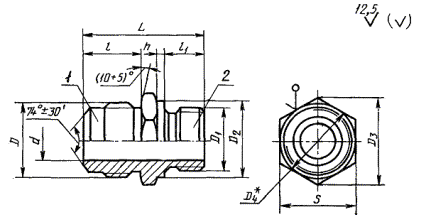

Исполнение 1
(под уплотнение плоской прокладкой)

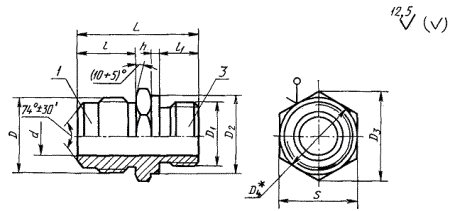

Исполнение 2
(под уплотнение резиновым кольцом круглого сечения)
* D4 = (0,9 ... 0,95) · S.
1 - присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525; 2 - ввертной конец исполнения 1 по ГОСТ 22526; 3 - ввертной прямой конец по ГОСТ 25065
Размеры, мм
|
Группа |
Dн* |
DN* (Dy) |
d |
D |
D1 |
D2 -0,4 |
D3 |
S |
L±0,3 для исполнения |
l ±0,3 |
l1, не более, для исполнения |
h ±0,3 |
Mасca 1000 шт., кг |
|
|||
|
для исполнения |
|||||||||||||||||
|
1 |
2 |
1 |
2 |
||||||||||||||
|
1 |
2 |
|
|||||||||||||||
|
2 |
4 |
3 |
2,7 |
М10´1 |
М8´1 |
12 |
13,8 |
12 |
26,5 |
28,5 |
13 |
8 |
10 |
1,5 |
12,5 |
13,0 |
|
|
6 |
4 |
4,0 |
М12´1,5 |
М10´1 |
14 |
16,2 |
14 |
28,5 |
31,5 |
14 |
11 |
17,0 |
18,5 |
||||
|
8 |
6 |
5,5 |
М14´1,5 |
Ml2´1,5 |
17 |
19,6 |
17 |
34,0 |
15 |
12 |
2,0 |
20,0 |
|
||||
|
10 |
8 |
7,5 |
М16´1,5 |
М14´1,5 |
19 |
21,9 |
19 |
37,0 |
17 |
36,5 |
|
||||||
|
12 |
10 |
9,5 |
М18´1,5 |
M16´1,5 |
21 |
25,4 |
22 |
38,0 |
45,0 |
|
|||||||
|
(14) |
12 |
11,0 |
М22´1,5 |
М18´1,5 |
23 |
27,7 |
24 |
42,0 |
19 |
2,5 |
75,0 |
|
|||||
|
15 |
|
||||||||||||||||
|
18 |
15 |
14,0 |
М27´2 |
M22´1,5 |
27 |
31,2 |
27 |
46,0 |
22 |
14 |
3,0 |
108,0 |
|
||||
|
22 |
20 |
18,0 |
М30´2 |
М27´2 |
32 |
36,9 |
32 |
50,0 |
23 |
16 |
144,0 |
|
|||||
|
28 |
25 |
24,0 |
М36´2 |
М33´2 |
39 |
47,3 |
41 |
54,0 |
24 |
18 |
212,0 |
|
|||||
|
(34) |
32 |
30,0 |
М45´2 |
М42´2 |
49 |
57,7 |
50 |
59,0 |
27 |
20 |
361,0 |
|
|||||
|
35 |
|
||||||||||||||||
|
42 |
40 |
38,0 |
М52´2 |
М48´2 |
55 |
63,5 |
55 |
61,0 |
22 |
440,0 |
|
||||||
* Dн - наружный диаметр трубы; DN (Dy) - условный проход (номинальный размер).
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения штуцера группы 2 с Dн = 10 мм, исполнения 1:
Штуцер 2-1-10 - ГОСТ 28941.16-91
То же, исполнения 2:
Штуцер 2-2-10 - ГОСТ 28941.16-91
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304
3. ВВЕДЕН ВПЕРВЫЕ
4. Срок проверки - 1997 г., периодичность проверки - 5 лет
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
