ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ШТУЦЕРА ПЕРЕХОДНЫЕ С ВНУТРЕННИМ КОНУСОМ

КОНСТРУКЦИЯ



ГОСТ 28941.15-91







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Соединения трубопроводов с развальцовкой трубы

ШТУЦЕРА ПЕРЕХОДНЫЕ С ВНУТРЕННИМ КОНУСОМ

Конструкция

Flare fittings. Straight couplings with inside cone.

Construction

ГОСТ
28941.15-91

Дата введения 01.01.92

Настоящий стандарт распространяется на переходные штуцера с внутренним конусом для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

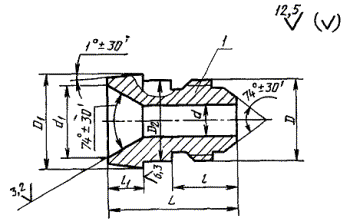

1. Конструкция и размеры переходных штуцеров с внутренним конусом должны соответствовать указанным на чертеже и в таблице.

2. Значение номинального (условного) давления для штуцеров группы 2 - по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.

1 - присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525

Размеры, мм

Группа

DH*

DN´DN'

(Dy)´(Dy')

d

D1

D

D1

D2

L

l

l1

Масса 1000 шт., кг

h13

± 0,3

2

6

10´4

4,0

15,5

M12´1,5

16,2

13,2

28

14

7,5

21

10

12´8

7,5

17,5

M16´1,5

20,2

16,0

32

17

35

12

15´10

9,5

22,3

M18´1,5

25,2

20,0

8,0

49

(14)

20´12

11,0

25,0

M22´1,5

27,6

24,0

36

19

9,0

77

15

22

25´20

18,0

31,0

M30´2

33,6

30,0

41

23

10,0

118

28

32´25

24,0

40,0

M36´2

42,6

36,5

44

24

12,0

152

(34)

40´32

30,0

47,0

M45´2

49,6

45,0

48

27

271

35

* DH - наружный диаметр трубы; DN´DN'; (Dy)´(Dy') - условный проход (номинальный размер).

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения штуцера группы 2 с Dн = 10 мм:

Штуцер 2-10 - ГОСТ 28941.15-91



ИНФОРМАЦИОННЫЕ ДАННЫЕ
