ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ШТУЦЕРА ПЕРЕХОДНЫЕ

КОНСТРУКЦИЯ



ГОСТ 28941.14-91







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Соединения трубопроводов с развальцовкой трубы

ШТУЦЕРА ПЕРЕХОДНЫЕ

Конструкция

Flare fittings. Straight couplings.

Construction

ГОСТ
28941.14-91

Дата введения 01.01.92

Настоящий стандарт распространяется на переходные штуцера для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

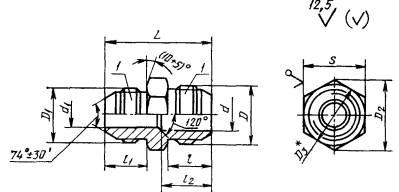

1. Конструкция и размеры переходных штуцеров должны соответствовать указанным на чертеже и в таблице.

2. Значение номинального (условного) давления для штуцеров группы 2 - по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.

* D3 = (0,9 ... 0,95) · S.

1 - присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525

Размеры, мм

Группа

DH´DH'*

DN´DN*

(Dу)´(Dу')

d

D

d1

D1

D2

s

L

l

l1

l2

Масса 1000 шт., кг

± 0,3

2

8´6

6´4

5,5

М14´1,5

4,0

M12´1,5

16,2

14

33

15

14

17

22

10´8

8´6

7,5

М16´1,5

5,5

M14´1,5

19,6

17

37

17

15

18

33

12´10

10´8

9,5

M18´1,5

7,5

M16´1,5

21,9

19

39

17

20

40

(14´12)

12´10

11,0

M22´1,5

9,5

M18´1,5

27,7

24

42

19

21

70

15´12

(18´14)

15´12

14,0

М27´2

11,0

M22´1,5

31,2

27

48

22

19

24

111

18´15

22´18

20´15

18,0

М30´2

14,0

M27´2

36,9

32

52

23

22

27

146

28´22

25´20

24,0

М36´2

18,0

M30´2

47,3

41

56

24

23

30

210

(34´28)

32´25

30,0

М45´2

24,0

M36´2

53,1

46

60

27

24

32

303

35´28

(42´34)

40´32

36,0

М52´2

30,0

M45´2

63,5

55

64

27

33

449

42´35

* dн, d'н - наружный диаметр трубы; DN´DN'; (Dy)´(D'y) - условный проход (номинальный размер).

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения штуцера группы 2 с Dн = 10 мм на D'н = 8 мм:

Штуцер 2-10´8 - ГОСТ 28941.14-91



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки - 1997 г., периодичность проверки - 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15763-91

2; 3

ГОСТ 22525-77

1
