ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



МАХОВИКИ ЧУГУННЫЕ
ДЛЯ ТРУБОПРОВОДНОЙ АРМАТУРЫ

ТИПЫ, ОСНОВНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



ГОСТ 5260-75







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАХОВИКИ ЧУГУННЫЕ ДЛЯ ТРУБОПРОВОДНОЙ АРМАТУРЫ

Типы, основные размеры и технические требования

Cast iron handwheels for pipline armature.

Types, basic dimensions and technical requirements

ГОСТ
5260-75*

Взамен
ГОСТ 5260-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 г. № 1946 срок введения установлен

с 01.01.77

Проверен в 1980 г. Срок действия продлен

до 01.01.87

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на чугунные маховики для трубопроводной арматуры общего назначения.

Стандарт не распространяется на маховики, применяемые в судостроении.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Маховики должны изготовляться следующих типов:

1 - плоский маховик с волнистым ободом;

2 - плоский маховик с круглым ободом;

3 - вогнутый маховик с волнистым ободом.

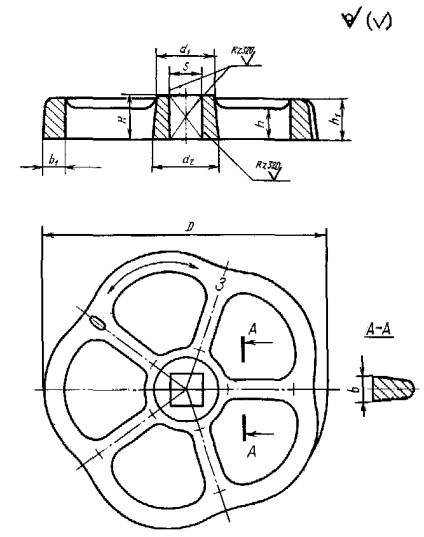

1.2. Основные параметры и размеры маховиков типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Размеры в мм

Диаметр маховика D

h1

Ступица

Спица

Ширина обода b1

Масса, кг, не более

H

S

d1

d2

h

b

Количество, шт.

50

10

10

6; 7

14

18

6

5

5

5

0,06

65

16

20

7

6

0,08

80

12

12

7; 9

18

22

10

6

0,13

100

14

14

7; 9; 11

22

26

11

7

7

0,25

120

16

16

9; 11; 14

26

30

12

8

8

0,38

140

18

18

11; 14

32

36

13

9

9

0,60

Пример условного обозначения маховика типа 1, размерами D = 100 мм и S = 9 мм:

Маховик 1-100´9 ГОСТ 5260-75

1.3. Допускается изготовлять маховики с овальной формой обода и спиц по рабочим чертежам, утвержденным в установленном порядке.

1.4. Маховики типа 2 должны изготовляться следующих исполнений:

А - с квадратным призматическим отверстием в ступице;

Б - с квадратным пирамидальным отверстием в ступице;

В - с цилиндрическим отверстием в ступице (для крепления на шпонках);

Г - с резьбой в ступице.

Маховики типа 3 должны изготовляться исполнений А, Б и В.

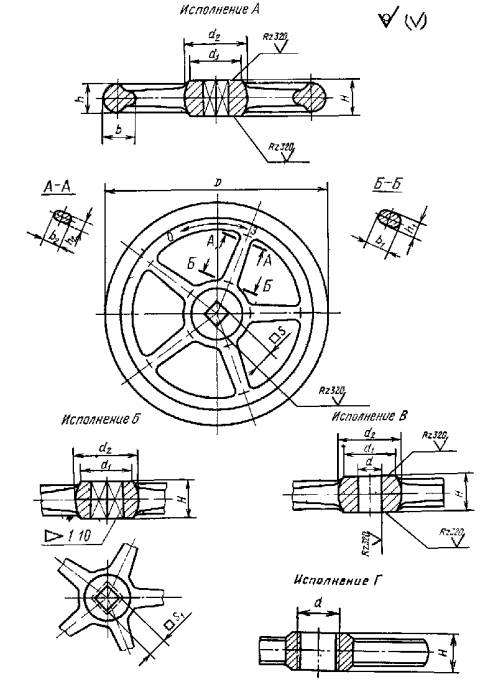

1.5. Основные параметры и размеры маховиков типа 2 должны соответствовать указанным на черт. 2, в табл. 2 и табл. для исполнения Г.

Сечения А-А и Б-Б определяют минимальное и максимальное сеченая спиц.

Черт. 2

Таблица 2

Размеры в мм

Диаметр маховика, D

Ступица

Обод

Спица

Масса, кг, не более

исполнений А и Б

исполнение В

исполнений

H

S

S1

d1

d2

H

d

d1

d2

h

b

b1

b2

h1

h2

Количество, шт.

А

Б

В

140

13

10

10

28

32

18

24

45

50

16

20

20

18

10

9

3

0,85

0,85

0,96

160

19

12; 14

12

30

34

22

26

50

55

18

22

24

20

12

10

1,17

1,16

1,30

200

22

14; 17

14

34

40

22

36

60

65

20

25

26

22

13

11

1,87

1,87

2,08

240

26

17; 19

17

40

48

28

38

70

80

22

28

5

2,94

2,94

3,24

280

30

19; 24

17; 19

45

55

30

50

90

100

26

32

28

24

14

12

5,10

5,10

5,45

320

24; 27

19; 24

55

63

34

55

30

26

15

13

5,48

5,47

5,92

360

34

27; 32

24; 27

60

70

60

95

105

30

36

32

28

16

14

7,65

7,65

8,30

400

38

38

65

100

115

34

30

17

15

9,80

9,80

10,30

450

42

32; 36

27; 32

70

30

45

75

115

130

34

40

38

32

19

16

13,30

13,30

13,57

500

45

50

40

34

20

17

14,40

14,43

16,70

560

50

41

32; 36

80

90

55

80

125

145

18,16

18,26

20,40

640

55

50

36; 46

95

105

60

85

135

155

36

42

42

36

21

18

7

23,66

23,66

25,50

720

60

55

50

105

120

70

90

145

170

28,15

28,36

30,39

800

65

60

50; 55

115

135

75

100

160

185

31,52

31,62

35,30

900

75

65

55; 60

125

155

80

110

175

200

38

45

45

38

22

19

40,00

40,00

40,00

1000

80

70

60; 65

140

170

90

120

190

220

45,90

45,70

51,31

Пример условного обозначения маховика типа 2, исполнения А, размерами D = 400 мм и S = 27 мм:

Маховик 2-А-400´27 ГОСТ 5260-75

Таблица

Размеры в мм

Диаметр маховика D

H

d H7

Масса, кг, не более

160

16

М27´2

1,3

160

16

М33´2

1,3

200

18

М33´2

2,0

240

19

М39´2

3,1

280

20

М42´2

4,7

320

20

М42´2

5,8

360

24

М48´2

8,0

400

26

М56´2

9,8

500

38

М56´2

16,0

Примечание. Остальные размеры маховика типа 2 исполнения Г по табл. 2.

(Измененная редакция, Изм. № 1).

1.6. Маховики типа 2 должны изготовляться с прямыми спицами. Допускается изготовлять маховики типа 2 с изогнутыми спицами.

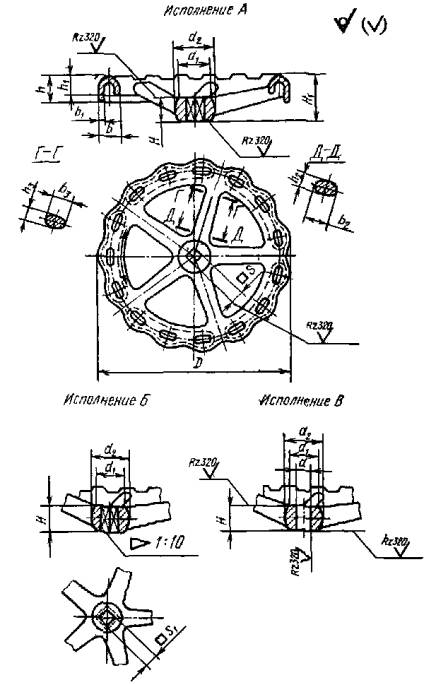

1.7. Основные параметры и размеры маховиков типа 3 должны соответствовать указанным на черт. 3 и в табл. 3.

Сечения Г-Г и Д-Д определяют минимальное и максимальное сечения спиц.

Черт. 3

Таблица 3

Размеры в мм

Диаметр маховика, D

H1

Ступица

Обод

Спица

Масса, кг, не более

исполнений А и Б

исполнения В

исполнений

H

S

S1

d1

d2

H

d

d1

d2

b

b1

h

h1

b2

h2

b3

h3

Количество, шт.

А

Б

В

65

18

10

6; 7

-

16

22

-

-

-

-

10

3,0

10

-

12

3

10

3

3

0,156

-

-

80

22

12

7; 9

22

24

14

12

10

6

5

0,165

100

28

14

7; 9; 11

24

26

16

14

11

16

8

14

7

0,286

120

30

16

9; 11; 14

28

18

4,0

15

12

18

9

16

8

0,366

140

34

18

11; 14

30

32

20

16

13

20

10

18

9

0,475

160

40

19

12; 14

12

34

22

26

50

55

22

18

15

24

12

20

10

0,770

0,765

0,90

200

45

22

14; 17

14

34

40

28

36

60

65

30

5,0

22

17

26

13

22

11

1,360

1,370

1,60

240

50

26

17; 19

17

40

48

38

70

80

5,5

24

18

5

1,940

1,925

2,51

280

55

30

19; 24

17; 19

45

55

30

50

90

100

32

26

19

28

14

24

12

3,600

3,070

3,57

320

24; 27

19; 24

55

63

34

55

34

6,0

28

20

30

15

26

13

4,130

4,170

4,97

360

60

34

27; 32

24; 27

60

70

60

95

105

36

6,5

30

22

32

16

28

14

5,310

5,320

5,72

400

65

38

38

65

100

115

38

7,0

32

23

34

17

30

15

6,550

6,620

7,18

450

70

42

32; 36

27; 32

70

80

45

75

115

130

40

7,5

35

25

38

19

32

16

8,150

8,310

9,26

500

75

45

50

42

6,0

40

30

40

20

34

17

8,850

9,000

11,90

Пример условного обозначения маховика типа 3, исполнения А, размерами D = 120 мм и S = 11 мм:

Маховик 3-A-120´11 ГОСТ 5260-75

1.8. Для маховиков всех типов допускается изменять размеры: S; S1; d; d1; d2; b1 и количество спиц в соответствии с установленным рядом размеров и рядом номинальных размеров по ГОСТ 6636-69; изменение количества спиц должно быть согласовано с головной организацией.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Маховики должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Маховики должны изготовляться:

типов 1 и 2 - из серого чугуна марки не ниже СЧ 15 по ГОСТ 1412-79 или из ковкого чугуна марки не ниже КЧ 30 по ГОСТ 1215-79 (для маховиков диаметром 500 мм включительно);

типа 3 - из серого чугуна марки не ниже СЧ 15 при σв ≥ 176 Н/мм2 (18 кгс/мм2) по ГОСТ 1412-79 или из ковкого чугуна марки не ниже КЧ 30-6 по ГОСТ 1215-79.

(Измененная редакция, Изм. № 2, 3).

2.3. Допускаемые отклонения на размеры отливок - по 3-му классу, размеров S1 - по 2-му классу точности ГОСТ 1855-55, S - по H14:

(Измененная редакция, Изм. № 2).

2.4. Маховики должны иметь защитное покрытие по ГОСТ 9.306-85 или окраску по указанию в рабочих чертежах.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Поверхности маховиков должны соответствовать требованиям ГОСТ 1412-79, ГОСТ 1215-79 и ГОСТ 26358-84 и не иметь заусенцев и острых кромок.

3.2. Буквы О, З и стрелку направления вращения следует выполнять на маховиках диаметром 65 мм и более отливкой. На месте расположения стрелки и букв допускается утолщение обода.

ПРИЛОЖЕНИЕ

Рекомендуемое

ОБЛАСТЬ ПРИМЕНЕНИЯ МАХОВИКОВ

Маховики типов 1 и 2 рекомендуется применять для арматуры, работающей при температуре среды до 300 °С, маховики типа 3 - для арматуры, работающей при температуре среды свыше 300 °С.

Допускается маховики типа 3 изготовлять без отверстий на ободе для арматуры, работающей при температуре среды до 300 °С.
