МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СТАЛЬ ЧИСТОТЯНУТАЯ ДЛЯ ШПОНОК Сортамент Cold-drawn steel for rectangular parallel
keys. |
ГОСТ Взамен |
Издание с Изменениями № 1, 2, 3, утвержденными в ноябре 1971 г., марте 1980 г., марте 1984 г. (ИУС 12-71, 5-80, 7-84).
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР 22 августа 1968 г. дата введения установлена
01.07.71
Ограничение срока действия снято Постановлением Госстандарта от 23.05.90 № 1268

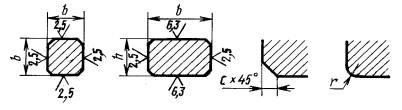

1. Размеры сечений чистотянутой стали для шпонок должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Номинальные размеры сечений |
c или r |
Теоретический вес 1 м прутка, кг |
|
|
b |
h |
||
|
2 |
2 |
0,16-0,26 |
0,03 |
|
3 |
3 |
0,07 |
|
|
4 |
4 |
0,13 |
|
|
5 |
5 |
0,25-0,40 |
0,20 |
|
6 |
6 |
0,29 |
|
|
7 |
7 |
0,38 |
|
|
8 |
7 |
0,44 |
|
|
10 |
8 |
0,40-0,60 |
0,63 |
|
12 |
8 |
0,75 |
|
|
14 |
9 |
0,99 |
|
|
16 |
10 |
1,26 |
|
|
18 |
11 |
1,55 |
|
|
20 |
12 |
0,60-0,80 |
1,88 |
|
22 |
14 |
2,42 |
|
|
24 |
14 |
2,63 |
|
|
25 |
14 |
2,74 |
|
|
28 |
16 |
3,52 |
|
|
32 |
18 |
4,52 |
|
|
36 |
20 |
1,00-1,20 |
5,65 |
|
40 |
22 |
6,91 |
|
|
45 |
25 |
8,79 |
|
|
50 |
28 |
10,99 |
|
|
56 |
32 |
1,60-2,00 |
14,06 |
|
63 |
32 |
15,82 |
|
|
70 |
36 |
19,78 |
|
|
80 |
40 |
2,50-3,00 |
25,12 |
|
90 |
45 |
31,79 |
|
|
100 |
50 |
39,25 |
|
Пример условного обозначения стали чистотянутой для шпонок размерами b=18 мм, h = 11 мм.
Сталь шпоночная 18´11 ГОСТ 8787-68
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь с временным сопротивлением разрыву не ниже 60 кгс/мм2.
3. Предельные отклонения размеров сечения стали:
- ширины b по h9;
- высоты по h11 (для размеров h от 2 до 6 мм - по h9).
(Измененная редакция, Изм. № 2, 3).
