МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ
ТИПА ТК КОНСТРУКЦИИ
6 · 37(1+6+12+18)+1 · 37(1+6+12+18)

Сортамент

Two lay steel горе type ТК construction
6 · 37(1+6+12+18)+1 · 37(1+6+12+18).
Dimensions

ГОСТ
3068-88

Взамен
ГОСТ 3068-74

Издание с Изменением № 1, утвержденным в апреле 1992 г. (ИУС 7-92).

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.09.88 № 3131

Дата введения 01.01.90

Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.04.92 № 428

1. Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с металлическим сердечником.

Стандарт не распространяется на канаты, применяемые на грузоподъемных кранах.

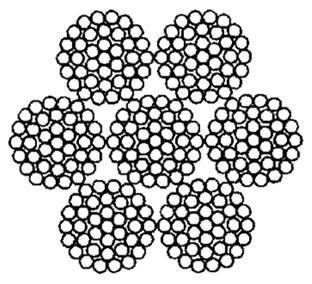

Описание: Описание: Untitled-1

2. Канаты подразделяются:

по назначению:

грузовые - Г;

по механическим свойствам

марка ВК,

марка В,

марка 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной


Диаметр, мм

Расчетная площадь сечения всех проволок в канате, мм2

Ориентировочная масса 1000 м смазанного каната, кг

Маркировочная группа, Н/мм2 (кгс/мм2)

каната

проволоки

1570(160)

1670(170)

1770(180)

1860(190)

1960(200)

2060(210)

2160(220)

центральной

в слоях

Расчетное разрывное усилие, Н, не менее

7 проволок

252 проволоки

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

4,7

0,24

0,22

9,89

87,7

-

-

-

-

17400

13350

18400

14150

19350

14850

20350

15650

21300

16400

5,1

0,26

0,24

11,76

104,5

-

-

-

-

20700

15900

21850

16800

23000

17770

24200

18600

25350

19500

5,5

0,28

0,26

13,81

122,5

-

-

-

-

24350

18700

25700

19750

27050

20800

28400

21850

29750

22900

5,9

0,30

0,28

16,02

142,5

-

-

-

-

28250

21750

29800

22900

31350

24100

32950

25350

34500

26550

6,4

0,32

0,30

18,38

163,0

28800

22150

30600

23550

32400

24900

34200

26300

36000

27800

37800

29100

39600

30450

7,2

0,36

0,34

23,59

209,5

36950

28450

39300

30250

41600

32000

43900

33800

46200

35550

48500

37300

50850

39150

8,0

0,40

0,38

29,46

261,5

46150

35500

49050

37750

51950

40000

54850

42200

57700

44400

60600

46650

63500

48850

8,6

0,45

0,40

32,79

291,0

51400

39550

54600

42000

57800

44500

61050

47000

64250

494501

67450

51900

70650

54400

10,5

0,55

0,50

51,16

454,0

80200

61750

85200

65500

90200

69450

95250

73300

100000

770001

105000

80850

-

-

13,0

0,65

0,60

73,56

652,5

115000

88550

122500

94300

129500

99700

136500

105000

144000

10500

151000

16000

-

-

Примечания:

1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной, справа от жирной линии - из проволоки без покрытия. По согласованию изготовителя с потребителем канаты изготовляют из оцинкованной проволоки.

2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.

3. Допускается изготовление канатов с утолщенным сердечником, при этом диаметр каната не должен выходить за пределы, установленные ГОСТ 3241-91.

(Измененная редакция, Изм. № 1).


плотности цинка: С, Ж;

из оцинкованной проволоки;

для жестких агрессивных условий работы - Ж,

для средних агрессивных условий работы - С;

по направлению свивки каната:

правой,

левой - Л;

по сочетанию направленной свивки элементов каната:

крестовой;

по способу свивки:

раскручивающиеся,

нераскручивающиеся - Н;

по точности изготовления:

нормальной,

повышенной - Т;

по степени уравновешенности:

рихтованные - Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 13,0 мм, грузового назначения, марки 1, из проволоки без покрытия, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат -13-Г-1-Н-1770 ГОСТ 3068-88

Канат диаметром 7,2 мм, грузового назначения, марки В, оцинкованный по группе С, левой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1960 Н/мм2 (200 кгс/мм2):

Канат 7,2-Г-В-С-Л-Н-Т-1960 ГОСТ 3068-88

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

2, 3. (Измененная редакция, Изм. № 1).

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 3241-91.
