ЗДАНИЯ ПРЕДПРИЯТИЙ

ПАРАМЕТРЫ

ГОСТ 23838-89







ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР
Москва









ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



Настоящий стандарт распространяется на производственные, административные, бытовые и складские здания (далее - здания) предприятий всех отраслей промышленности и народного хозяйства.

Стандарт не распространяется на здания гражданского строительства (жилые и общественные).

Стандарт обязателен при разработке:

норм, стандартов и других нормативных документов;

типовых, индивидуальных и экспериментальных проектов зданий;

сортаментов, номенклатур, каталогов и проектной документации на типовые строительные конструкции и изделия;

сортаментов, номенклатур, каталогов и проектной документации на оборудование, заменяющее конструктивные элементы зданий или составляющее с ним единое целое, а также оборудование, размеры которого должны быть согласованы с размерами объемно-планировочных и конструктивных элементов зданий.

Настоящий стандарт не обязателен при разработке проектов зданий:

уникальных;

экспериментальных, если необходимость отступления от настоящего стандарта обусловлена особенностями эксперимента;

реконструируемых и пристраиваемых к зданиям, построенным ранее без соблюдения правил модульной координации размеров в строительстве (МКРС);

имеющих размеры и форму, которые определяются специфическими видами технологии или оборудования, препятствующими применению правил МКРС;

имеющих полностью или частично косоугольные или криволинейные очертания.

Стандарт устанавливает:

основные координационные размеры (геометрические параметры) - модульные пролеты, модульные шаги и модульные высоты этажей, а также их сочетания в первичных объемно-планировочных элементах (ячейках) надземной части зданий с прямоугольной системой модульных координат;

правила формирования секций из первичных объемно-планировочных элементов зданий и компоновки на их основе зданий различной этажности (одноэтажных, многоэтажных и смешанной этажности), за исключением зданий, предназначенных для строительства на подрабатываемых территориях, и районах с вечномерзлыми и просадочными от замачивания грунтами и в районах с сейсмичностью более 6 баллов по шкале ГОСТ 6249.

Принятые в стандарте специальные термины и определения приведены в приложении.

1. КООРДИНАЦИОННЫЕ РАЗМЕРЫ И ИХ СОЧЕТАНИЯ В ПЕРВИЧНЫХ ОБЪЕМНО-ПЛАНИРОВОЧНЫХ ЭЛЕМЕНТАХ ЗДАНИЯ

1.1. Основные координационные размеры - модульные пролеты, модульные шаги и модульные высоты этажей - и их сочетания в первичных объемно-планировочных элементах зданий должны назначаться исходя из функциональных требований и экономической целесообразности.

1.2. Размеры модульных пролетов L₀, модульных шагов В₀ и модульных высот этажей Н₀ первичных объемно-планировочных элементов зданий следует назначать кратными укрупненным модулям в соответствии с таблицей (установленным на базе основного модуля М, равного 100 мм).

Допускается применение высоты этажей 2800 мм, кратной основному модулю М.

При назначении основных координационных размеров и их сочетаний в первичных объемно-планировочных элементах зданий должны соблюдаться требования других нормативных документов, устанавливающих геометрические параметры зданий.

2. ПРАВИЛА ФОРМИРОВАНИЯ СЕКЦИЙ И КОМПОНОВКИ
НА ИХ ОСНОВЕ ЗДАНИЙ РАЗЛИЧНОЙ ЭТАЖНОСТИ

2.1. Секция должна формироваться исходя из функциональных требований и экономической целесообразности из однотипных (по модульным пролетам, шагам и высотам этажей) или из возможно меньшего числа разнотипных первичных объемно-планировочных элементов, образуемых на основе укрупненных модулей, приведенных в разд. 1.

2.2. При формировании секции с опорными кранами грузоподъемность кранов должна приниматься исходя из постоянной технологической потребности в ней, имея в виду, что для выполнения разовых монтажных или ремонтных работ, требующих большей грузоподъемности, должны использоваться напольные подъемно-транспортные средства или специальные приспособления к опорным кранам, позволяющие при разовых подъемах повысить их грузоподъемность без увеличения нагрузки на несущие конструкции здания.

2.3. Модульную высоту этажа секций с опорными кранами следует принимать равной округленной до величины укрупненного модуля суммы входящих в нее размеров: максимальной высоты подъема крюка крана, требуемой для данного производства; габаритного размера крана по высоте от верхнего положения его крюка до верхнего контура его конструкций и механизмов; минимально допустимого габарита приближения крана к стропильным конструкциям, равного 100 мм, а также размера предельного прогиба несущих конструкций покрытия, определяемого по СНиП 2.01.12-88.

2.4. Здание следует компоновать исходя из функциональных, экономических и архитектурно-художественных требований, применяя однотипные или возможно меньшее число разнотипных секций и располагая их пролетами в одном направлении, обеспечивая при этом наибольшие возможности применения строительных конструкций и изделий заводского изготовления и максимально возможное ограничение количества их типоразмеров.

Компоновка здания из секций с взаимно перпендикулярным направлением пролетов, а также из разнотипных секций, в том числе с перепадами высот этажей между смежными секциями, должны осуществляться лишь при функциональной необходимости и технико-экономической целесообразности. При этом величину перепада высот следует принимать кратной 6М (600 мм).

2.5. Для всего проектируемого здания (во всех входящих и его состав секциях) модульная пространственная координационная система и соответствующая основная модульная сетка должны быть непрерывными.

Разрывы модульной пространственной системы вставками допускаются только в местах примыкания смежных секций, осуществляемого с использованием парных несущих конструкций для устройства деформационных швов (см. чертеж).

2.6. Все виды сопряжения смежных секций следует осуществлять, как правило, на парных несущих конструкциях и совмещать с местами устройства деформационных швов.

Допускается сопряжения смежных секций осуществлять на одиночных колоннах или столбах (исключая места торцового примыкания секций с различными размерами модульных пролетов и места примыкания секций с взаимно перпендикулярным направлением пролетов).

2.7. Швы примыкания смежных секций должны осуществляться с конструктивными вставками (см. чертеж) между смежными координационными осями примыкающих секций в местах:

1) торцового примыкания смежных секций при различных размерах их модульных пролетов или (и) модульных высот этажей;

2) продольного примыкания смежных секций при одинаковых или различных размерах их модульных высот этажей;

3) примыкания смежных секций с взаимно перпендикулярным направлением их пролетов;

4) примыкания смежных секций одноэтажных и многоэтажных зданий.

2.8. Торцовые примыкания смежных секций при одинаковых размерах их модульных пролетов и модульных высот этажей следует осуществлять, как правило, совмещая ось шва примыкания с общей для смежных секций поперечной координационной осью (исключение составляет конструктивная необходимость устройства вставки).

Швы торцового примыкания указанных типов смежных секций, являющиеся продолжением других швов, осуществляемых с конструктивными вставками (п. 2.7), должны для обеспечения непрерывности основной модульной сетки здания (п. 2.5) выполняться с корректирующей вставкой (см. чертеж); размер корректирующей вставки должен быть равен размеру конструктивной вставки тех швов, на продолжении которых она выполняется, определяемому в соответствии с действующими нормативными документами.

Допускается не предусматривать корректирующую вставку в таких швах только при технико-экономическом обосновании.

2.9. При формировании секций и компоновке на их основе зданий должны соблюдаться правила привязки элементов конструкций к координационным осям секций. При этом следует руководствоваться основными положениями модульной координации размеров в строительстве по СТ СЭВ 6084.

Здание, скомпонованное из разнотипных секций

Схематический общий вид

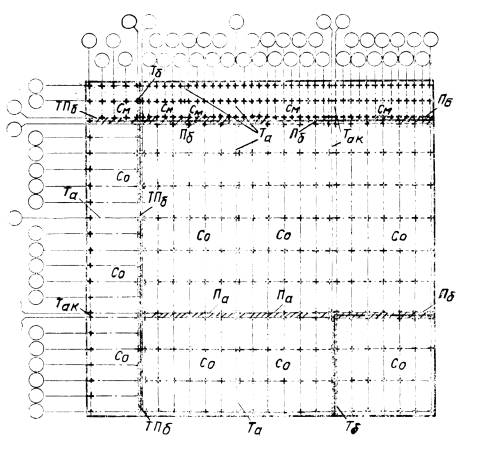

Схематический план

Условные обозначения



С₀ - секции одноэтажной части здания; С_м - секции многоэтажной части здания; Т - шов торцового примыкания секций; П - шов продольного примыкания секций; ТП - шов примыкания секций с взаимно перпендикулярным направлением пролетов; а - без перепада высот этажей; Т_ак - то же, с корректирующей вставкой; б - с перепадом высот этажей.



ПРИЛОЖЕНИЕ

Справочное

ТЕРМИНЫ И ПОЯСНЕНИЯ



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Государственным строительным комитетом СССР, Государственным агропромышленным комитетом СССР

ИСПОЛНИТЕЛИ

Я.П. Ватман, канд. техн. наук (руководитель темы); Г.А. Шикунов, канд. техн. наук; С.М. Беликов; Л.С. Ерешко; Л.И. Ерыкова; Э.И. Пищик; Л.Г. Мовшович

ВНЕСЕН Государственным строительным комитетом СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 11.01.89 № 3

3. Стандарт соответствует СТ СЭВ 6084 в части основных координационных размеров объемно-планировочных элементов одно- и многоэтажных зданий

4. ВЗАМЕН ГОСТ 23837-79, ГОСТ 23838-79, ГОСТ 23839-79, ГОСТ 23840-79, ГОСТ 24336-80, ГОСТ 24337-80

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
