ГОСТ 2.315-68
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ИЗОБРАЖЕНИЯ
УПРОЩЕННЫЕ
И УСЛОВНЫЕ
КРЕПЕЖНЫХ ДЕТАЛЕЙ
|
|
Москва |
Изменение № 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12 от 21 ноября 1997 г.)
За принятие изменения проголосовали:
|
Наименование государства |
Наименование национального органа стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Киргизская Республика |
Киргизстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикгосстандарт |
|
Туркменистан |
Главная государственная инспекция Туркменистана |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Единая система конструкторской документации ИЗОБРАЖЕНИЯ УПРОЩЕННЫЕ И УСЛОВНЫЕ Unified system for design documentation. |
ГОСТ Взамен |
Издание (август 2007 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., апреле 1998 г. (ИУС 3-81, 7-98).
Утвержден постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от декабря 1967 г.
Дата введения установлена
01.01.71
1. Настоящий стандарт устанавливает упрощенные и условные изображения крепежных деталей на сборочных чертежах и чертежах общих видов всех отраслей промышленности и строительства.
Стандарт полностью соответствует СТ СЭВ 1978-79.
2. На сборочных чертежах и чертежах общих видов изображение крепежных деталей (упрощенное или условное) выбирают в зависимости от назначения и масштаба чертежа.
Крепежные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно. Размер изображения должен давать полное представление о характере соединения.
3. Упрощенные и условные изображения крепежных деталей должны соответствовать указанным в табл. 1.
|
Наименование |
Изображение |
|
|
упрощенное |
условное |
|
|
1. Болты и винты: с шестигранной головкой |
|
|
|
с квадратной головкой |
|
|
|
с молоткообразной головкой |
|
|
|
2. Болты: с полукруглой головкой и усом |
|
|
|
откидные с круглой головкой |
|
|
|
откидные с вилкой |
|
|
|
фундаментные |
|
|
|
3. Винты: с полукруглой головкой |
|
|
|
с цилиндрической головкой |
|
|
|
с цилиндрической головкой и сферой |
|
|
|
с полукруглой головкой и крестообразным шлицем |
|
|
|
с цилиндрической головкой, сферой и крестообразным шлицем |
|
|
|
с цилиндрической головкой и шестигранным углублением под ключ |
|
|
|
с полупотайной головкой |
|
|
|
с потайной головкой |
|
|
|
с потайной головкой и крестообразным шлицем |
|
|
|
с цилиндрической головкой саморежущие |
|
|
|
с потайной головкой и крестообразным шлицем саморежущие |
|
|
|
4. Гайки: круглые |
|
|
|
шестигранные |
|
|
|
шестигранные прорезные и корончатые |
|
|
|
гайки-барашки |
|
|
|
5. Шурупы: с полукруглой головкой |
|
|
|
с потайной головкой |
|
|
|
с полупотайной головкой |
|
|
|
6. Шпильки |
|
|
|
7. Шайбы: простые, стопорные и т. д. |
|
|
|
стопорные с язычком |
|
|
|
пружинные |
|
|
|
8. Штифты: цилиндрические |
|
|
|
конические |
|
|
|
9. Гвозди |
|
|
|
10. Шплинты |
|
|
|
11. Резьбовые вставки |
|
|
4. Примеры упрощенных и условных изображений крепежных деталей в соединениях даны в табл. 2.
|
Изображение |
|
|
упрощенное |
условное |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3, 4. (Измененная редакция, Изм. № 1, 2).

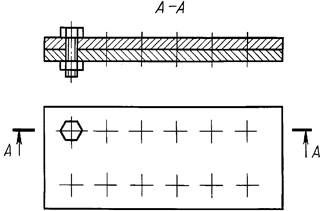

5. Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений, то крепежные детали, входящие в эти соединения, следует показывать условно или упрощенно в одном-двух местах каждого соединения, а в остальных - центровыми или осевыми линиями (черт. 1).
Черт. 1
6. Если на чертеже имеется несколько групп крепежных деталей, различных по типам и размерам, то вместо нанесения повторяющихся номеров позиций рекомендуется одинаковые крепежные детали обозначать условными знаками, а номер позиции наносить только один раз (черт. 2).
Черт. 2
В строительных чертежах допускается одинаковые группы крепежных деталей обводить сплошной тонкой линией с поясняющей надписью на полке линии-выноски; при этом преобладающие крепежные детали не обводят и не оговаривают в общих указаниях к чертежу.
7. Шлицы на головках крепежных деталей следует изображать одной сплошной линией, как показано на черт. 3: на одном виде - по оси крепежной детали, на другом - под углом 45° к рамке чертежа.
Черт. 3

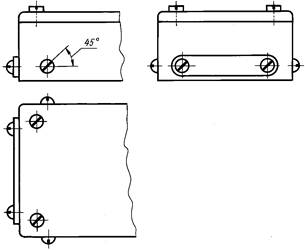

Если линия шлица, проведенная под углом 45° к рамке чертежа, совпадает с центровой линией или близка по направлению к ней, то линия шлица проводится под углом 45° к центровой линии (черт. 4).
Черт. 4
