ГОСТ 2.303-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ЛИНИИ



Москва

Стандартинформ

2007

Изменение № 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ЛИНИИ

Unified system for design documentation.
Lines

ГОСТ
2.303-68

Взамен
ГОСТ 3456-59

Издание (август 2007 г.) с Изменениями № 1, 2, 3, утвержденными в феврале 1980 г., марте 1989 г., июне 2006 г. (ИУС 4-80, 7-89, 9-2006).

Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. № 753

Дата введения установлена

01.01.71

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. № 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1 - 9.

Таблица 1

Наименование

Начертание

Толщина линии по отношению к толщине основной линии

Основное назначение

1. Сплошная толстая основная

s

Линии видимого контура

Линии перехода видимые

Линии контура сечения (вынесенного и входящего в состав разреза)

2. Сплошная тонкая

От s/3 до s/2

Линии контура наложенного сечения

Линии размерные и выносные

Линии штриховки

Линии-выноски

Полки линий-выносок и подчеркивание надписей

Линии для изображения пограничных деталей («обстановка»)

Линии ограничения выносных элементов на видах, разрезах и сечениях

Линии перехода воображаемые

Следы плоскостей, линии построения характерных точек при специальных построениях

3. Сплошная волнистая



Линии обрыва

Линии разграничения вида и разреза

4. Штриховая



Линии невидимого контура

Линии перехода невидимые

5. Штрихпунктирная тонкая

От s/3 до s/2

Линии осевые и центровые

Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

6. Штрихпунктирная утолщенная

От s/3 до 2s/3

Линии, обозначающие поверхности, подлежащие термообработке или покрытию

Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)

7. Разомкнутая

От s до 3s/2

Линии сечений

8. Сплошная тонкая с изломами

От s/3 до s/2

Длинные линии обрыва

9. Штрихпунктирная с двумя точками тонкая

От s/3 до s/2

Линии сгиба на развертках.

Линии для изображения частей изделий в крайних или промежуточных положениях.

Линии для изображения развертки, совмещенной с видом

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

Черт. 6

Черт. 7

Черт. 8

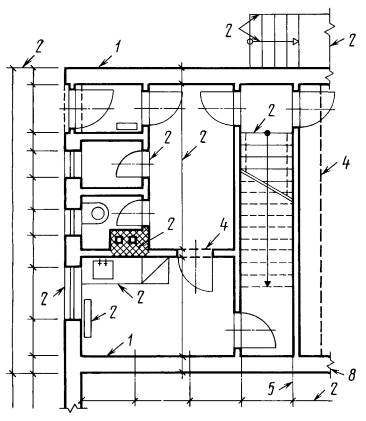

Черт. 9

Примечание. Номера позиций на черт. 1 - 9 соответствуют номерам пунктов табл. 1.

(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

(Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

(Измененная редакция, Изм, № 1).

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.

Таблица 2

Формат чертежа

Наименьшая толщина линий, мм, выполненных

Наименьшее расстояние между линиями, мм, выполненными

в туши

в карандаше

в туши

в карандаше

С размером большей стороны 841 мм и более

0,3

0,8

1,0

С размером большей стороны менее 841 мм

0,2

0,3

0,8

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

Черт. 10
