ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ И ИЗДЕЛИЯ МЕТОД ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ ЛАКОКРАСОЧНЫХ ПОКРЫТИЙ
ГОСТ 16838-71
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО
СТАНДАРТАМ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

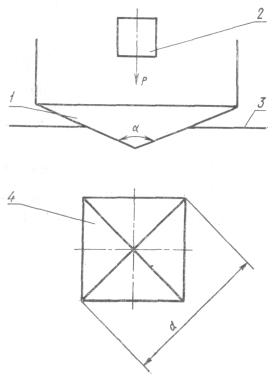

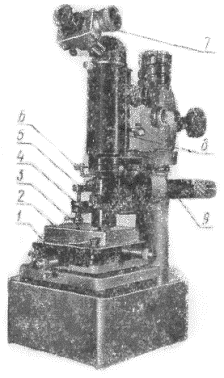

Постановлением Государственного комитета стандартов Совета Министров СССР от 24.03.71 № 556 срок введения установлен с 01.07.72 Постановлением Госстандарта СССР от 17.06.87 № 2076 срок действия продлен до 01.01.93 Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на детали и изделия из древесины и древесных материалов и устанавливает метод определения твердости лакокрасочных покрытий, толщиной не менее 20 мкм. Метод основан на вдавливании алмазной четырехгранной пирамиды под нагрузкой и измерении диагонали отпечатка после снятия нагрузки. Стандарт не распространяется на покрытия, образованные пентафталевыми и масляными лакокрасочными материалами, а также на матовые покрытия. 1. АППАРАТУРА1.1. Испытание проводят на микротвердомере ПМТ-3 (черт. 1) или любом другом приборе, имеющем индентор по ГОСТ 9377-81 и обеспечивающем плавное приложение нагрузки 0,02 даН; постоянство заданной нагрузки в течение не менее (90 ± 5) с; перпендикулярность направления приложения нагрузки к испытываемой поверхности. 2. ПОДГОТОВКА К ИСПЫТАНИЮ2.1. Определение твердости покрытий проводят на контрольных образцах размером 90×120 мм, изготовленных из тех же материалов, что и основные детали. Отделку контрольных образцов производят одновременно с основными деталями по тем же технологическим процессам. 2.2. Для одного испытания должен быть изготовлен один контрольный образец. 2.3. На контрольном образце твердость покрытия определяют в трех точках, равномерно распределенных на испытываемой поверхности, но не ближе 10 мм от края образца. 3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ3.1. Контрольный образец устанавливают на столик микротвердомера типа ПМТ-3 (черт. 1), светитель включают в электросеть. Измерительный микроскоп микротвердомера фокусируют на поверхность участка покрытия, выбранного для испытания. 1 - столик; 2 - контрольный образец; 3 - индентор; 4 - груз; 5 - механизм нагружения; 6 - рукоятка; 7 - окулярный микрометр; 8 - измерительный микроскоп; 9 - осветитель. Плавно без толчков поворачивают столик с контрольным образцом на 180° до упора. На шток индентора устанавливают груз. Плавно поворачивая рукоятку механизма нагружения микротвердомера, опускают груз с индентором на испытываемый участок покрытия. Индентор выдерживают на поверхности образца под нагрузкой (90 ± 5) с. Плавно поворачивая рукоятку механизма нагружения в обратном направлении, поднимают индентор. Столик поворачивают в исходное положение. Окулярным микрометром измеряют с точностью до 0,5 мкм диагональ полученного отпечатка (черт. 2). 3.2. Измерение диагонали отпечатка производят в светлом поле микроскопа с объективом апертурой 0,65, 30 - 40× увеличением. 3.3. Испытания проводят в помещении при температуре воздуха (20 ± 2) °С и относительной влажности (65 ± 5) %. (Измененная редакция, Изм. № 1). 1 - индентор (четырехгранная пирамида); 2 - груз; 3 - испытываемый материал; 4 - отпечаток; a - угол между противоположными гранями пирамиды - 136°; d - диагональ отпечатка. 3.4. Время выдержки покрытий до определения твердости регламентируется соответствующей технической документацией на лакокрасочные материалы. 4. ОБРАБОТКА РЕЗУЛЬТАТОВ4.1. Число твердости HV в МПа вычисляют с погрешностью не более 0,1 МПа по формуле
где Р - нагрузка, даН; F - условная площадь боковой поверхности отпечатка, мм2. Условная площадь боковой поверхности отпечатка (F) для стандартной четырехгранной пирамиды с углом при вершине между противоположными гранями 136° равна:
где d - среднее арифметическое обеих диагоналей отпечатка после снятия нагрузки, мм; a - угол между противоположными гранями, равный 136°.
4.2. За результат испытания принимают среднее арифметическое результатов трех замеров на контрольном образце. 4.3. Числа твердости при испытании алмазной пирамидой при нагрузке, равной 0,02 даН, приведены в таблице (приложение 1). 4.4. Записи об испытании ведут в журнале (приложение 2). ПРИЛОЖЕНИЕ 1Справочное ЧИСЛА ТВЕРДОСТИ ПРИ ИСПЫТАНИИ АЛМАЗНОЙ ПИРАМИДОЙ ПРИ НАГРУЗКЕ 0,02 даН
ПРИЛОЖЕНИЕ 2Рекомендуемое ЖУРНАЛ
|
Марка лакокрасочного материала |
Характеристика поверхности покрытия по обработке |
Номер замера |
Диагональ отпечатка d, мм |
Твердость HV, кгс/мм2 |
|
|
|
|
|
|
|
«____» _______________ 19___ г. Подпись _________________________
