ГОСТ 16483.2-70 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ДРЕВЕСИНА МЕТОД ОПРЕДЕЛЕНИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

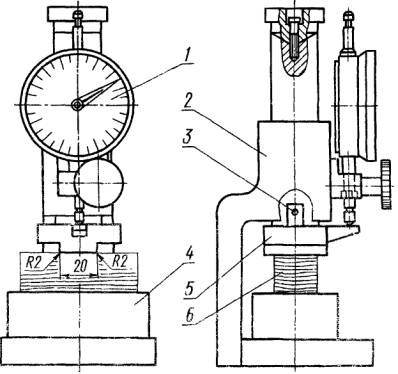

* Переиздание (сентябрь 1999 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1977 г., мае 1983 г., феврале 1988 г. (ИУС 2-78, 9-83, 5-88) Постановлением Государственного комитета стандартов Совета Министров СССР от 9.12.70 № 1723 дата введения установлена 01.01.71 Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-88) Настоящий стандарт распространяется на древесину и устанавливает метод определения условного предела прочности при местном смятии поперек волокон в радиальном и тангентальном направлениях. (Измененная редакция, Изм. № 1, 3). 1. АППАРАТУРА И МАТЕРИАЛЫ1.1. Для определения предела прочности при испытании на местное смятие поперек волокон должны применяться следующие аппаратура и материалы. Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1 %. Штангенциркуль по ГОСТ 166-89 с погрешностью измерения не более 0,1 мм. Приспособление к испытательной машине со съемным пуансоном и индикатором часового типа по ГОСТ 577-68 с погрешностью измерения не более 0,01 мм (черт. 1). Аппаратура и материалы для определения влажности древесины по ГОСТ 16483.7-71. 2. ПОДГОТОВКА К ИСПЫТАНИЮ2.1. Образцы изготовляют в форме прямоугольной призмы с основанием 20×20 мм и длиной вдоль волокон 60 мм. Если годичные слои имеют ширину более 4 мм, размеры поперечного сечения должны быть увеличены так, чтобы образец включал не менее 5 слоев. (Измененная редакция, Изм. № 1, 2). 2.2. Точность изготовления, влажность и количество образцов для каждого направления приложения нагрузки должны соответствовать ГОСТ 16483.0-89. 3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ3.1. На середине длины образца измеряют с погрешностью не более 0,1 мм ширину образца b в тангентальном направлении при радиальном смятии или в радиальном направлении при тангентальном смятии. 3.2. Образец помещают в машину тангентальной или радиальной поверхностью кверху и нагружают через пуансон в соответствии с черт. 1. 1 - индикатор; 2 - корпус; 3 - шток; 4 - подставка; 5 - съемный пуансон; 6 - образец Черт. 1 Постоянная скорость нагружения или постоянная скорость перемещения нагружающей головки машины должна быть такой, чтобы условный предел прочности был достигнут через (1,5 ± 0,5) мин после начала нагружения. При использовании машины с электромеханическим приводом допускается проводить испытания с равномерной скоростью нагружения (1000 ± 200) Н/мин при условии достижения в указанный интервал времени нагрузки, соответствующей условному пределу прочности образца при местном смятии поперек волокон. (Измененная редакция, Изм. № 2, 3). 3.3. Через каждые 200 Н для мягких пород и через 400 Н для твердых пород измеряют с погрешностью не более 0,01 мм деформацию образца. Испытание продолжают до превышения условного предела прочности, что характеризуется резким увеличением деформации. 3.4. После испытаний определяют влажность образцов в соответствии с ГОСТ 16483.7-71. В качестве пробы на влажность берут среднюю часть образца длиной 30 мм с отпечатком пуансона. Для определения средней влажности партии образцов допускается отбирать каждый пятый образец, но не менее 3. 4. ПОДСЧЕТ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ4.1. Для определения нагрузки Р по результатам измерений вычерчивают диаграмму смятия поперек волокон, подобную изображенной на черт. 2. За нагрузку Р принимают ординату точки перехода прямолинейного или близкого к прямолинейному участка диаграммы в явно криволинейный. Масштаб диаграммы по оси ординат должен быть не менее 50 Н/мм, чтобы обеспечить определение нагрузки Р с погрешностью не более 50 Н. Черт. 2 4.2. Условный предел прочности в тангентальном (σtWy) или радиальном (σrWy) направлениях в МПа при влажности в момент испытания вычисляют по формулам или где Р - нагрузка, соответствующая при местном смятии поперек волокон условному пределу прочности в тангентальном или радиальном направлениях, Н; а - ширина образца, мм; 18 - средняя ширина опорной поверхности пуансона, мм. Результат вычисляют с округлением до 0,1 МПа. (Измененная редакция, Изм. № 1). 4.3. Условный предел прочности образцов с влажностью от 11 до 13 % пересчитывают на влажность 12 % с округлением до 0,1 МПа по формуле

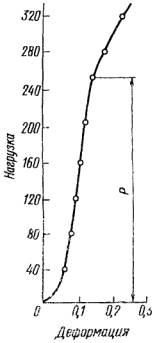

где α - поправочный коэффициент на влажность, равный 0,035 для всех пород; W - влажность образца, %. Условный предел прочности образцов с влажностью, равной или больше предела гигроскопичности, пересчитывают на влажность 12 % с округлением до 0,1 МПа по формуле
где К - коэффициент пересчета, равный 1,67 - для лиственных пород при обоих направлениях смятия и хвойных пород при радиальном смятии и 2,46 - для хвойных пород при тангентальном смятии. (Измененная редакция, Изм. № 1). 4.4. (Исключен, Изм. № 3). 4.5. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-89. 4.6. Результаты измерений и расчетов записывают в протокол испытаний (см. приложение). (Измененная редакция, Изм. № 1). ПРИЛОЖЕНИЕРекомендуемое ПРОТОКОЛ
|
Маркировка образца |
Размеры образца, мм |
Площадь смятия F, мм2 |
Деформация в мм, при нагрузке в Н |
Влажность образца, % W |
Условный предел прочности, МПа |
Примечание |
||||||||||||
для мягких пород |
||||||||||||||||||
Ширина а |
Длина l |
200 |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
||||||
для твердых пород |
σWy |
σ12 |
||||||||||||||||
400 |
800 |
1200 |
1600 |
2000 |
2400 |
2800 |
3200 |
3600 |
4000 |
4400 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«___» _____________ 19__ г. Подпись _______________
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).
