Информационная система
«Ёшкин Кот»

XXXecatmenu

ГОСТ 10633-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ДРЕВЕСНОСТРУЖЕЧНЫЕ

ОБЩИЕ ПРАВИЛА ПОДГОТОВКИ И ПРОВЕДЕНИЯ
ФИЗИКО-МЕХАНИЧЕСКИХ ИСПЫТАНИЙ







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ стандарт

ПЛИТЫ ДРЕВЕСНОСТРУЖЕЧНЫЕ

Общие правила подготовки и проведения
физико-механических испытаний

Wood particle boards.
General requirements in testing physical
and mechanical properties

ГОСТ
10633-78

Дата введения 01.01.80

Настоящий стандарт распространяется на древесностружечные плиты и устанавливает правила подготовки образцов к испытаниям по определению физико-механических свойств проведения испытаний их физических и механических свойств.

(Измененная редакция, Изм. № 2, 4).

1. АППАРАТУРА

Микрометр по ГОСТ 6507 с погрешностью измерения не более 0,01 мм или трехточечным толщиномером с тремя опорными поверхностями, расположенными по углам равностороннего треугольника, и с трехточечной измерительной головкой, закрепленной на циферблатном индикаторе. Поверхности соприкосновения головок и опор должны быть закругленными и иметь радиус 6,0 мм; усилие прижима в точке измерения должно составлять (0,75+0,25) Н. Трехточечный толщиномер должен позволять одновременное измерение в трех точках с погрешностью не более 0,01 мм.

Штангенциркуль по ГОСТ 166, с погрешностью измерения не более 0,1 мм.

Линейка по ГОСТ 427, с погрешностью измерения не более 1 мм для измерения образца размером более 100 мм.

Установка для кондиционирования образцов.

Допускается использовать другие приборы и инструменты, обеспечивающие требуемую точность измерения.

(Измененная редакция, Изм. № 1, 4).

2. ОТБОР ОБРАЗЦОВ И ПОДГОТОВКА К ИСПЫТАНИЯМ

2.1. Количество плит, отбираемых для испытаний, устанавливают в соответствии с требованиями стандартов на продукцию.

2.2. Из каждой плиты, попавшей в выборку, вырезают минимальное количество образцов согласно таблице.

Вид испытания

Количество образцов

Определение плотности

6

Определение влажности

4

Определение во до поглощения

8

Определение разбухания по толщине

8

Определение предела прочности при изгибе

6

Определение модуля упругости при изгибе

6

Определение предела прочности при растяжении перпендикулярно пласт и плиты

8

Определение твердости

4

Определение ударной вязкости

4

Определение удельного сопротивления выдергиванию гвоздей:



из пласти

4

из кромки

4

Определение удельного сопротивления выдергиванию шурупов:



из пласти

4

из кромки

4

Определение шероховатости

1

Определение покоробленности

1

Примечания:

1. Для вида испытаний, не указанных в таблице, количество образцов устанавливается в стандартах на соответствующие виды испытаний.

2. (Исключено, Изм. № 4).

3. Допускается определение плотности, водопоглощения и разбухания по толщине на одних и тех же образцах.

(Измененная редакция, Изм. № 1, 2, 3, 5).

2.3. Образцы для испытаний отбирают из плиты по схеме, учитывающей размеры плит, контролируемые показатели качества и количество образцов (см. приложение).

(Измененная редакция, Изм. № 2).

2.3.1. Параллельно поперечной кромке вырезают полосы шириной в зависимости от размеров образцов.

(Новая редакция, Изм. № 5).

2.3.2. Из полос вырезают образцы. При разделении полос на образцы надо учитывать следующее:

образцы должны испытываться из крайних и средних частей полосы;

образцы для определения одного и того же показателя вырезают из мест, расположенных на расстоянии не менее 100 мм друг от друга;

после контроля покоробленности образец может быть раскроен для других видов испытаний.

(Измененная редакция, Изм. № 1, 5).

2.3.3. На поверхность образца наносят маркировку, содержащую: номер плиты, номер образца в порядке его расположения на полосе, обозначение вида испытания. Маркировку наносят так, чтобы она была видна при всех дальнейших операциях в процессе испытаний.

(Измененная редакция, Изм. № 4).

2.4. Форма и размеры образцов для каждого вида испытаний приведены в стандартах соответствующих методов испытаний.

Пласти и кромки образцов должны быть взаимно перпендикулярны, кромки - попарно параллельны.

Отклонения по длине и ширине образца не должны превышать ±0,5 мм; отклонение образца размером более 100 мм не должно превышать ±1 мм.

Отклонение по толщине образца должно быть равно допустимому отклонению по толщине плиты, установленному стандартом на продукцию.

2.5. Образцы на наружных поверхностях не должны иметь следов от прокладок и лент, сколов у кромок и выкрашивание углов.

2.6. Все образцы, кроме образцов для определения влажности, покоробленности и содержания формальдегида, перед испытанием кондиционируют при температуре (20 ± 2) °С и относительной влажности воздуха (65 ± 5) % не менее 3 сут.

Допускается выдержка образцов в течение 24 ч после отбора плит для испытаний, при этом влажность плит должна соответствовать требованиям ГОСТ 10632.

(Измененная редакция, Изм. № 4).

2.7. (Исключен, Изм. № 4).

3. ОБРАБОТКА РЕЗУЛЬТАТОВ

3.1. Статистические величины для оценки качества древесностружечных плит определяют по ГОСТ 20736*.

__________

* В Российской Федерации действует ГОСТ Р 50779.74-99.

(Измененная редакция, Изм. № 2).

3.2. В протокол (журнал) испытания заносят следующие данные:

наименование организации, проводящей испытание:

наименование предприятия-изготовителя плит (поставщика или его представителя);

характеристику отобранных плит, способ их производства, структуру, сорт, вид поверхности, номинальные размеры, плотность, влажность образцов во время испытаний;

объем испытуемой партии плит (объем партии, количество отобранных плит и образцов);

наименование исследуемого свойства;

статистические величины определяемого свойства;

обозначение стандарта, по которому проводилось испытание;

дату испытания;

подписи лиц, проводивших испытание.

(Новая редакция, Изм. № 5).

ПРИЛОЖЕНИЕ
Рекомендуемое

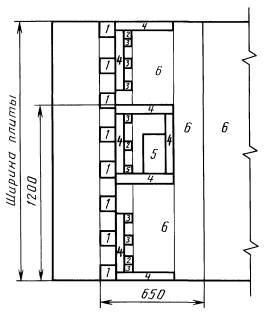

СХЕМА ОТБОРА ОБРАЗЦОВ ДЛЯ ПРИЕМО-СДАТОЧНЫХ ИСПЫТАНИЙ ПЛИТ

(Измененная редакция, Изм. № 5).

1 - образцы для определения плотности и разбухания по толщине; 2 - образцы для определения влажности;
3 - образцы для определения предела прочности при растяжении перпендикулярно пласти плиты;
4 - образцы для определения предела прочности при изгибе; 5 - образец для определения шероховатости; зона,
ограниченная размерами 1200 и 650 мм, до раскроя может быть использована в качестве образца для
определения покоробленности и для неразрушающего контроля качества на лабораторном стенде;
6 - зона вырезки образцов для определения содержания формальдегида и других видов испытаний

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 4).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной и деревообрабатывающей промышленности СССР

РАЗРАБОТЧИКИ

А.Ф. Абельсон, канд. техн. наук (руководитель темы); О.Е. Поташев, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 07.08.78 № 2116

3. ВЗАМЕН ГОСТ 10633-73

4. Стандарт полностью соответствует СТ СЭВ 1773-89

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД,
на который дана ссылка

Номер пункта, раздела

Обозначение НТД,
на который дана ссылка

Номер пункта, раздела

ГОСТ 166-89

1

ГОСТ 10632-2007

2.6

ГОСТ 427-75

1

ГОСТ 20736-75

3.1

ГОСТ 6507-90

1





(Измененная редакция, Изм. № 5).

6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

7. ПЕРЕИЗДАНИЕ (апрель 2002 г.) с Изменениями № 1, 2, 3, 4, утвержденными в мае 1980 г., июне 1984 г., декабре 1986 г., ноябре 1990 г. (ИУС 7-80, 9-84, 3-87, 2-91)

СОДЕРЖАНИЕ

1 Аппаратура

2 Отбор образцов и подготовка к испытаниям

3 Обработка результатов

Приложение

Схема отбора образцов для приемо-сдаточных испытаний плит





© 2013 Ёшкин Кот :-)
