ВИДИМЫЕ ПОРОКИ ДРЕВЕСИНЫ

КЛАССИФИКАЦИЯ, ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ,
СПОСОБЫ ИЗМЕРЕНИЯ

ГОСТ 2140-81
(СТ СЭВ 2017-79, СТ СЭВ 2018-79,
СТ СЭВ 2019-79, СТ СЭВ 320-76,
СТ СЭВ 321-76, СТ СЭВ 391-76,
СТ СЭВ 3286-81, СТ СЭВ 3287-81, СТ СЭВ 3504-81)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

(Измененная редакция, Изм. № 1, 2).

РАЗРАБОТАН Министерством лесной и деревообрабатывающей промышленности СССР

ИСПОЛНИТЕЛИ

В. К. Асанова, канд. с-х. наук; В. И. Броун; В. В. Кислый, канд. техн. наук; Н. С. Любась; В. С. Серебряков; И. К. Черкасов; Г. А. Чибисова

ВНЕСЕН Министерством лесной и деревообрабатывающей промышленности СССР

Зам. министра В. М. Венцлавский

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 июня 1981 г. № 3239

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА СССР

(Измененная редакция, Изм. № 1, 2).

Постановлением Государственного комитета СССР по стандартам от 30 июня 1981 г. № 3239 срок введения установлен

с 01.01.1982 г.

Настоящий стандарт устанавливает классификацию, термины, определения и способы измерения пороков древесины*.

* Влияние пороков на качество древесины приведено в справочном приложении 1.

Пороками считают недостатки отдельных участков древесины, снижающие ее качество и ограничивающие возможность ее использования.

В стандарт включены пороки, встречающиеся у древесных пород СССР.

Стандарт полностью соответствует СТ СЭВ 2017-79, СТ СЭВ 2018-79, СТ СЭВ 2019-79, СТ СЭВ 320-76, СТ СЭВ 321-76, СТ СЭВ 391-76 и МС ИСО 1029, ИСО Р 1030, МС ИСО 1031, МС ИСО 2299, МС ИСО 2300, МС ИСО 2301, МС ИСО 4473, МС ИСО 4474, МС ИСО 4475.

Иллюстрации пороков и способы их измерения приведены в справочном приложении 2 (черт. 1-71).

(Измененная редакция, Изм. № 1, 2).

1. КЛАССИФИКАЦИЯ

Пороки древесины делят на группы, виды и разновидности согласно табл. 1.

Таблица 1

(Измененная редакция, Изм. № 1, 2).

Примечания:

1. Знак «+» означает, что порок учитывается; знак «+*» означает, что порок учитывается только в необрезных пиломатериалах.

2. Знак «*» означает, что порок встречается только в древесине хвойных пород; знак «**» означает, что порок встречается только в древесине лиственных пород.

2. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

(Измененная редакция, Изм. № 1, 2).

* Ндп. - недопустимый термин.

** Краткая форма термина.

3. ИЗМЕРЕНИЕ ПОРОКОВ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ

Пороки в круглых лесоматериалах измеряют в линейных мерах или долях соответствующих размеров сортимента.

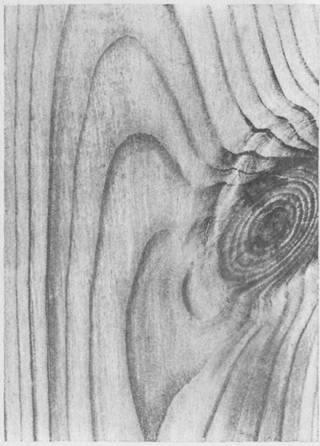

3.1. Измерение сучков

3.1.1. Открытые сучки измеряют по наименьшему диаметру (черт. 6, размер d).

Присучковый наплыв в размер сучка не включают.

Долю гнилой древесины определяют визуально.

3.1.2. Заросший сучок в круглых лесоматериалах хвойных пород не измеряют.

Заросший сучок в круглых лесоматериалах лиственных пород измеряют по наибольшему диаметру раневого пятна (черт. 6, размер d₁) с учетом того, что диаметр сучка под ним для березы, бука, липы, ольхи и ясеня равен 0,9 и для осины - 0,6 этого размера.

(Измененная редакция, Изм. № 2).

Заросшие сучки в круглых лесоматериалах березы допускается измерять, если это обусловлено спецификой сортимента, и по усу бровки раневого пятна (черт. 6, размер с), длина которого примерно соответствует диаметру заросшего сучка в миллиметрах.

Глубину залегания заросших сучков измеряют:

в круглых лесоматериалах лиственных пород по соотношению между наименьшим и наибольшим диаметрами раневого пятна (черт. 6, размеры d₂ и d₁) и диаметром сортимента у места зарастания сучка в соответствии с табл. 2;

Таблица 2

в круглых лесоматериалах березы, если это обусловлено спецификой сортимента, допускается измерять и по величине угла между усами бровки раневого пятна (черт. 6, размер а) в соответствии с табл. 3.

Таблица 3

3.2. Измерение трещин

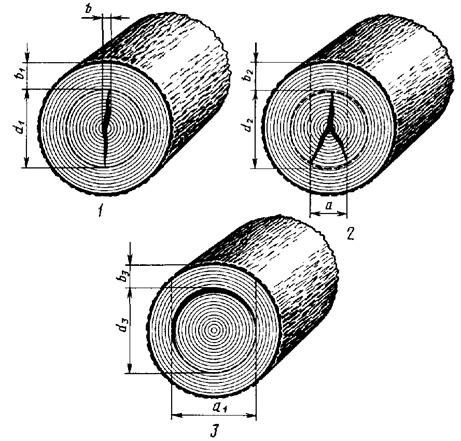

3.2.1. Торцовые трещины метиковую и отлупную измеряют:

по наибольшей ширине трещины (черт. 12, размер b);

по наименьшему диаметру круга, в который они могут быть вписаны, или по наименьшей ширине неповрежденной периферической зоны торца (черт. 12, размеры соответственно d₁, d₂, d₃ и b₁, b₂, b₃);

по наименьшей толщине вырезки, в которую они могут быть вписаны (черт. 12, размеры а, а₁).

3.2.2. Торцовую трещину усушки измеряют по глубине.

3.2.3. Боковые трещины (морозную, трещину усушки) измеряют по глубине и длине (черт. 13, размеры соответственно h₁, h₂ и l₁, l₂).

Если это обусловлено спецификой сортимента, допускается измерять одним из указанных параметров.

Морозную трещину допускается измерять по наименьшей толщине вырезки, в которую она может быть вписана (черт. 13, размер а).

3.3. Измерение пороков формы ствола

3.3.1. Сбежистость измеряют по разности между диаметрами нижнего и верхнего торцов, сортимента, отнесенной к его длине, и выражают в сантиметрах на 1 м длины или процентах.

В комлевых лесоматериалах нижний конец сортимента измеряют на расстоянии 1 м от нижнего торца.

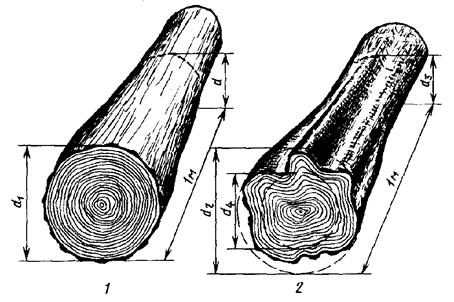

3.3.2. Округлую и ребристую закомелистость измеряют по разности между диаметрами лесоматериала, измеренными у комлевого торца и на расстоянии 1 м от этого торца (черт. 15, размеры z₁ и z₂).

Ребристую закомелистость допускается, если это обусловлено спецификой сортимента, измерять по разности между наибольшим и наименьшим диаметрами комлевого торца лесоматериала (черт. 15, размера z₃) или отношением диаметра комлевого торца к диаметру на расстоянии 1 м от этого торца.

(Измененная редакция, Изм. № 2).

3.3.3. Овальность ствола измеряют по разности между наибольшим и наименьшим диаметрами соответствующего торца лесоматериала.

3.3.4. Нарост на стволе измеряют по его длине и толщине (черт. 16, размеры l и b).

Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров. За толщину нароста принимается расстояние между поверхностью ствола и линией, проходящей параллельно ей на высоте нароста.

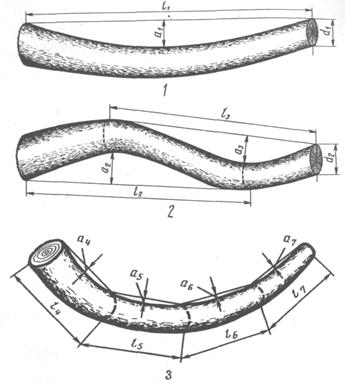

3.3.5. Простую кривизну измеряют по величине стрелы прогиба сортимента в месте его наибольшего искривления и выражают в целых сантиметрах и относят ко всей длине искривления, измеренной в метрах, или в процентах от длины искривления, или в долях диаметра верхнего торца (черт. 17, размер z₁), или по величине стрелы прогиба на метровом участке наибольшего искривления.

(Измененная редакция, Изм. № 2).

3.3.6. Сложную кривизну характеризуют величиной наибольшего искривления (черт. 17, размер z₂), измеряемого аналогично простой кривизне.

В случае необходимости измеряют все стрелы прогибов и их величины суммируют.

(Измененная редакция, Изм. № 2).

3.3.7. При измерении кривизны комлевых лесоматериалов размер на первом метре от нижнего торца в расчет не принимают.

3.3.8. В круглых лесоматериалах, предназначенных для последующей разделки на чураки, кривизну измеряют отдельно для каждого чурака (черт. 17, размеры z₃, z₄, z₅, z₆).

3.4. Измерение пороков строения древесины

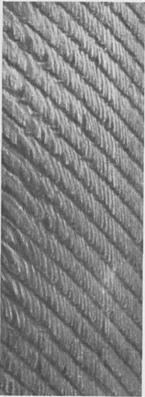

3.4.1. Наклон волокон измеряют в наиболее типичном месте боковой поверхности сортимента по величине отклонения направления волокон от линии, параллельной оси сортимента, которое определяют по направлению волокон древесины - на окоренных сортиментах (черт. 19, размер a₁), или бороздок коры - на неокоренных сортиментах на протяжении 1 м (черт. 19, размер а₂), и выражают в процентах или в целых сантиметрах. В комлевых бревнах наклон волокон измеряют не ближе 1 м от нижнего торца.

Допускается наклон волокон измерять на верхнем торце по соответствующей величине отклонения волокон от линии, параллельной продольной оси сортимента на протяжении 1 м от этого торца (в сантиметрах или долях диаметра верхнего торца).

3.4.2. Крень измеряют:

по ширине и длине зоны, занятой пороком. Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров;

по площади зоны, занятой пороком (в процентах от площади соответствующих сторон сортимента).

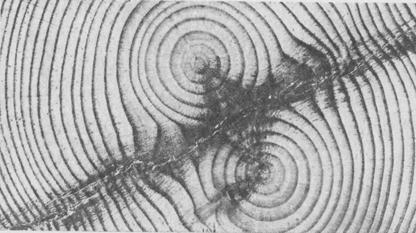

3.4.3. Двойную сердцевину не измеряют, учитывают наличие порока.

3.4.4. Смещенную сердцевину измеряют по отклонению сердцевины от геометрического центра торца и выражают в целых сантиметрах или в процентах от среднего диаметра соответствующего торца.

3.4.5. Пасынок измеряют по наименьшему диаметру.

3.4.6. Сухобокость измеряют по глубине, ширине и длине (черт. 27, размеры соответственно h, b, l).

Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

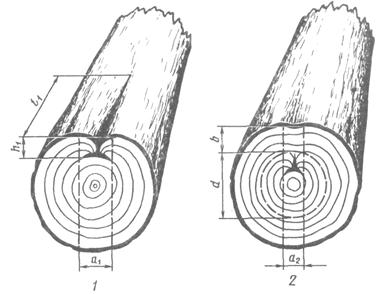

3.4.7. Открытую прорость измеряют:

по наименьшей толщине вырезки, в которую она может быть вписана (черт. 30, размер a₁);

по глубине и длине (черт. 30, размеры соответственно h₁ и l₁). Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

Закрытую прорость измеряют:

по наименьшей толщине вырезки, в которую она может быть вписана (черт. 30, размер а₂);

по наименьшему диаметру круга, в который она может быть вписана, или по наименьшей ширине неповрежденной периферической зоны торца (черт. 30, размеры соответственно d или b).

3.4.8. Открытый рак измеряют по ширине, длине и глубине раны.

Закрытый рак измеряют по длине и толщине вздутия. Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

3.4.9. Засмолок измеряют:

по ширине и длине зоны, занятой пороком. Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров;

по площади зоны, занятой пороком (в процентах от площади соответствующих сторон сортимента).

3.4.10. Ложное ядро измеряют:

по наименьшему диаметру круга, в который оно может быть вписано, или по наименьшей ширине свободной от порока периферической зоны торца (черт. 31, размеры соответственно d или b);

по наименьшей толщине вырезки, в которую оно может быть вписано (черт. 31, размер а);

по площади зоны, занятой пороком, в процентах от площади пораженного торца.

3.4.11. Внутреннюю заболонь измеряют:

по наружному диаметру и ширине ее кольца (черт. 34, размеры соответственно d и а). Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров;

по наименьшей ширине свободной от порока периферической зоны торца (черт. 34, размер b).

3.4.12. Водослой измеряют:

по наименьшей толщине вырезки, в которую он может быть вписан;

по наименьшему диаметру круга, в который он может быть вписан, или по наименьшей ширине свободной от порока периферической зоны торца;

по площади зоны, занятой пороком (в процентах от площади торца).

3.5. Измерение грибных поражений

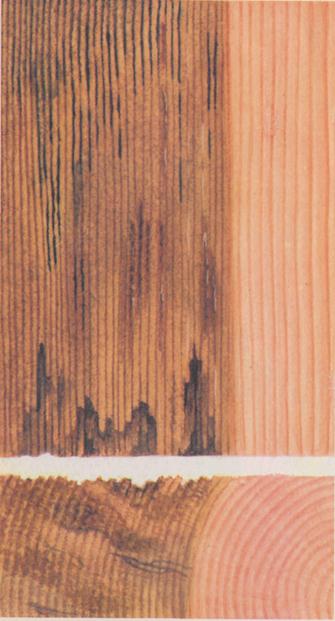

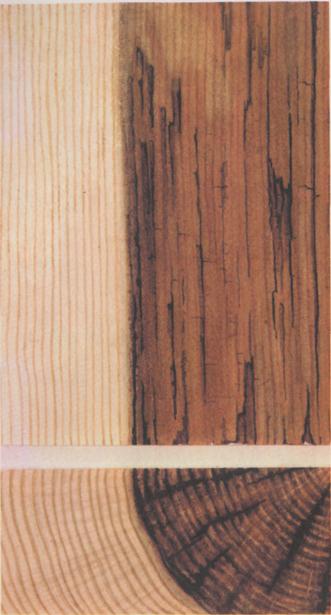

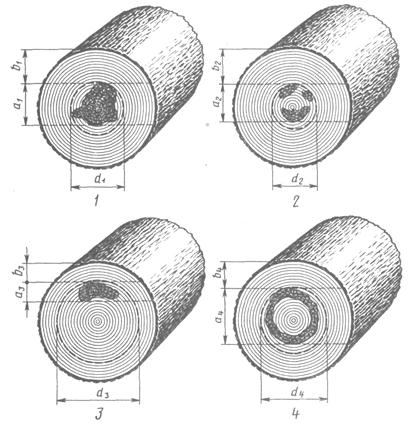

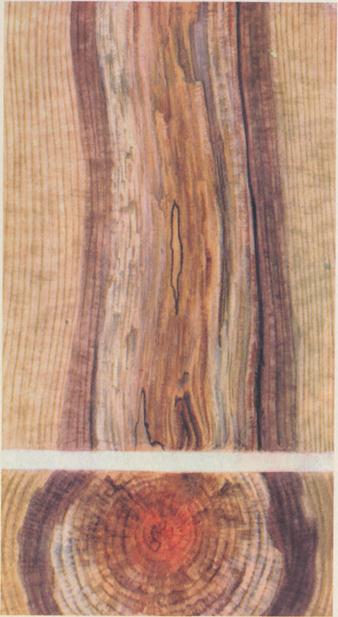

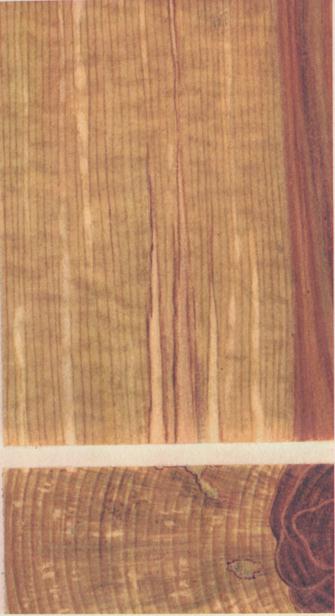

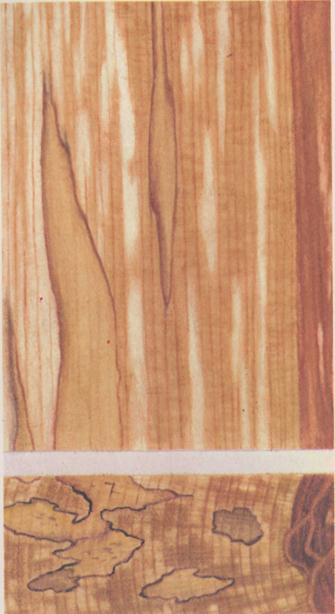

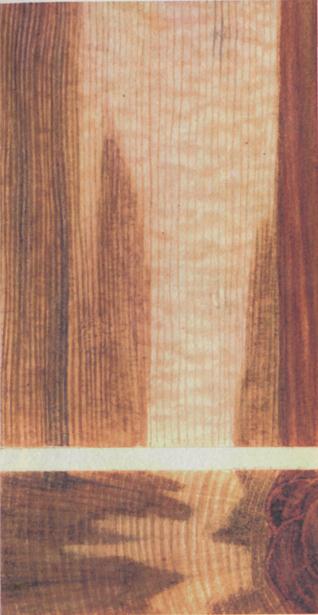

3.5.1. Грибные ядровые пятна (полосы), пеструю ситовую гниль, бурую трещиноватую гниль, белую волокнистую гниль, ядровую гниль и дупло измеряют:

по наименьшей толщине вырезки, в которую они могут быть списаны (черт. 35, размеры а₁, а₂, а₃, а₄);

по наименьшему диаметру круга, в который они могут быть вписаны, или по наименьшей ширине здоровой периферической зоны торца (черт. 35, размеры соответственно d₁, d₂, d₃, d₄ или b₁, b₂, b₃, b₄);

по площади зоны поражения (в процентах от площади пораженного торца).

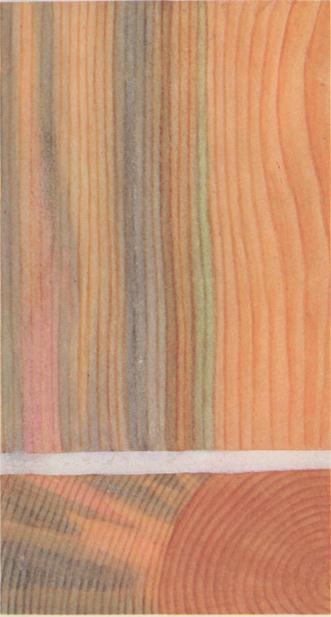

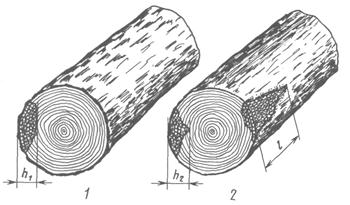

3.5.2. Заболонные грибные окраски, побурение и заболонную гниль измеряют:

по глубине зоны поражения от боковой поверхности (черт. 36, размеры h₁, h₂); для окоренных сортиментов - и по длине (черт. 36, размер l);

по площади зоны поражения (в процентах от площади торца или площади заболони на пораженном торце);

по площади зоны поражения и ее глубине от боковой поверхности (в сантиметрах или долях диаметра торца, в процентах от площади торца или площади заболони на торце).

3.5.3. Наружную трухлявую гниль не измеряют, учитывают наличие порока.

3.6. Измерение биологических повреждений

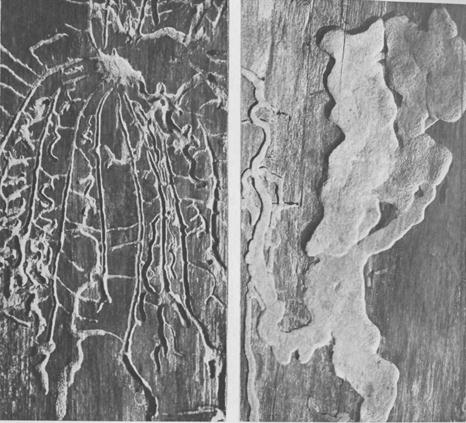

3.6.1. Поверхностную червоточину не измеряют, учитывают наличие порока.

3.6.2. Неглубокую и глубокую червоточину учитывают по разновидностям и измеряют при массовом локальном поражении - по длине зоны поражения; а при единичных червоточинах - по их количеству на 1 м длины сортимента.

3.6.3. Повреждение птицами измеряют по глубине, ширине и длине. Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

3.7. Измерение инородных включений, механических повреждений и пороков обработки

3.7.1. Инородное включение не измеряют, учитывают наличие порока.

3.7.2. Обугленность измеряют:

по глубине, ширине и длине зоны повреждения (черт. 39, размеры соответственно h, b, l). Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров;

по площади зоны повреждения (в процентах от площади соответствующих сторон сортимента).

3.7.3. Обдир коры измеряют:

по ширине и длине зоны повреждения. Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров;

по площади зоны повреждения (в процентах от площади боковой поверхности сортимента).

3.7.4. Карру измеряют по глубине, ширине и длине.

Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

3.7.5. Скос пропила измеряют по разности между наименьшей и наибольшей длиной сортимента.

3.7.6. Заруб, запил измеряют по глубине.

3.7.7. Отщеп, скол и вырыв измеряют по толщине, ширине и длине.

Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

3.7.8. Козырек и накол не измеряют, учитывают наличие.

4. ИЗМЕРЕНИЕ ПОРОКОВ В ПИЛОПРОДУКЦИИ И ДЕТАЛЯХ

Пороки в пилопродукции и деталях измеряют в линейных мерах или долях соответствующих размеров сортимента.

4.1. Измерение сучков

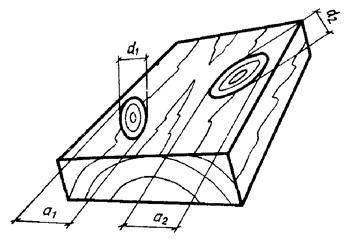

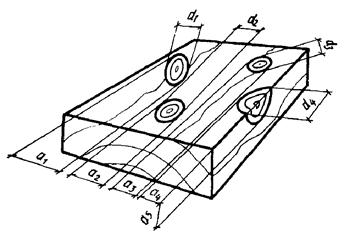

4.1.1. Не выходящие на ребро круглые, овальные, продолговатые и разветвленные сучки измеряют:

по расстоянию между касательными к контуру сучка, проведенными параллельно продольной оси сортимента (черт. 7, размеры а₁, а₂);

по наименьшему диаметру разреза сучка (черт. 7, размеры d₁, d₂).

4.1.2. Сшивные сучки, а также выходящие на ребро продолговатые и разветвленные сучки измеряют:

по расстоянию между ребром и касательной к контуру сучка, проведенной параллельно ребру, с измерением на той стороне сортимента, куда выходит поперечный разрез сучка (черт. 8, размер а);

по наименьшему диаметру продольного сечения сучка (черт. 8, размеры d₁ и d₂).

Выходящие на ребро продолговатые и разветвленные сучки, если это обусловлено спецификой сортимента, допускается измерять и по расстоянию между ребром и касательной к контуру сучка, проведенной параллельно ребру, с измерением на той стороне сортимента, куда выходит продольное сечение сучка (черт. 8, размер А₂).

Для разветвленных сучков допускается измерять, если это обусловлено спецификой сортимента, и по сумме размеров составляющих сучков с измерением каждого из них по способу, соответствующему его разновидности по форме (черт. 8, размеры z_a, z_b, z_A).

4.1.3. Выходящие на ребро круглые и овальные сучки измеряют:

по расстоянию между ребром и касательной к контуру сучка, проведенной параллельно ребру (черт. 9, размеры a₄ и a₅);

по протяженности сучка на ребре (черт. 9, размер d₄).

4.1.4. Групповые сучки измеряют суммой размеров всех сучков, выходящих на одну сторону сортимента, с измерением каждого сучка по способу, соответствующему его разновидности по форме (черт. 9, размеры z_a и z_b).

4.1.5. Сучки, окруженные корой, измеряют вместе с корой по способу, соответствующему разновидности каждого сучка.

4.2. Измерение трещин

4.2.1. Боковые трещины измеряют по максимальной глубине и длине. Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

Для измерения глубины боковых трещин, не имеющих выхода на торцы, применяют щуп толщиной 0,3 мм.

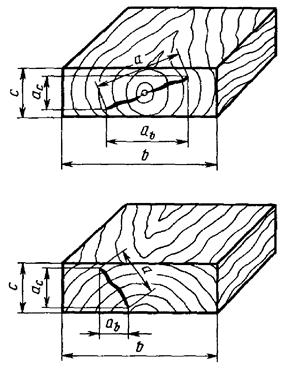

4.2.2. Торцовую трещину измеряют по глубине и протяженности на торце в миллиметрах (черт. 14, размер а) или в долях ширины той стороны сортимента, на которой ее проекция больше (черт. 14, размеры z₁ и z₂). Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

4.2.3. Торцовую отлупную трещину измеряют по хорде, если ее длина менее полуокружности годичного слоя, или по диаметру, если ее длина равна или больше полуокружности годичного слоя в миллиметрах или долях ширины той стороны сортимента, на которой ее проекция больше.

4.3. Измерение пороков формы ствола

4.3.1. Сбежистость необрезной пилопродукции измеряют по разности ширин комлевого и вершинного концов сортимента в сантиметрах на 1 м длины или в процентах.

4.3.2. Закомелистость необрезной пилопродукции измеряют по разности ширин сортимента у комлевого торца и на расстоянии 1 м от этого торца.

4.3.3. Нарост на необрезной пилопродукции измеряют по длине и толщине. Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

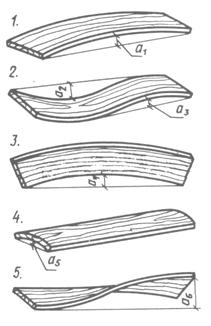

4.3.4. Простую кривизну необрезной пилопродукции измеряют по отклонению от прямолинейности сортимента в месте наибольшего искривления и выражают в целых сантиметрах на 1 м длины искривления или в процентах от длины искривления.

Допускается измерять кривизну по отклонению от прямолинейности на метровом участке в месте наибольшего искривления.

Сложную кривизну необрезной пилопродукции характеризуют величиной наибольшего искривления, измеряемого аналогично простой кривизне.

4.4. Измерение пороков строения древесины

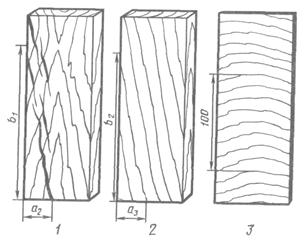

4.4.1. Наклон волокон измеряют в наиболее типичном месте общего направления волокон на протяжении не менее двойной ширины сортимента по величине отклонения волокон от продольной оси сортимента, не считая небольшие местные отклонения, и выражают в процентах (черт. 20, размеры z₁ и z₂).

4.4.2. Крень, тяговую древесину, свилеватость, засмолок, пятнистость и внутреннюю заболонь измеряют по ширине и длине в линейных мерах или по площади зоны, занятой пороком, выражаемых в долях размеров сортимента, или в процентах площади соответствующих сторон сортимента.

Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

4.4.3. Завиток измеряют по его ширине и длине и учитывают по количеству в штуках на 1 м длины или на всей стороне сортимента.

4.4.4. Разбросанные глазки учитывают по количеству в штуках на 1 м длины или на всей стороне сортимента.

Групповые глазки измеряют по ширине и длине занимаемой ими зоны и учитывают по количеству в штуках на 1 м длины или на всей стороне сортимента.

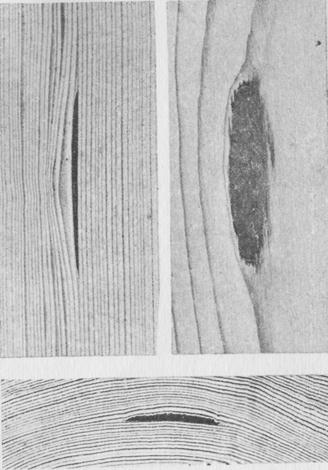

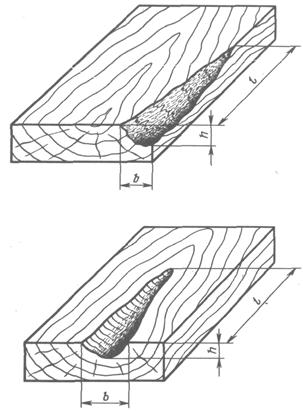

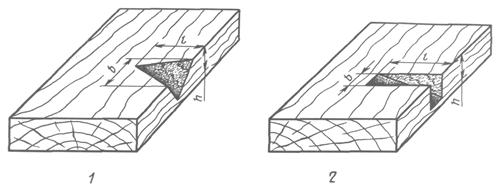

4.4.5. Кармашки измеряют по глубине, ширине и длине и учитывают по количеству в штуках на 1 м длины или на всю сторону сортимента.

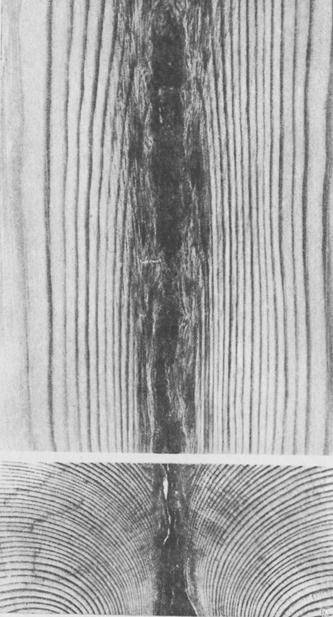

4.4.6. Сердцевину и двойную сердцевину не измеряют, учитывают их наличие.

Если это обусловлено спецификой сортимента, допускается измерять глубину их залегания, считая от ближайшей боковой поверхности.

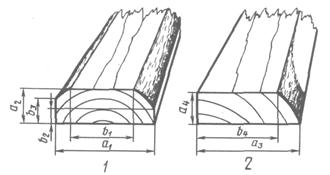

4.4.7. Сухобокость необрезной пилопродукции измеряют по глубине, ширине и длине.

Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

4.4.8. Прорость измеряют по глубине, длине и ширине и учитывают по количеству в штуках на 1 м длины или на весь сортимент.

Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

4.4.9. Открытый рак на необрезной пилопродукции измеряют по ширине, длине и глубине раны. Закрытый рак измеряют по длине и толщине вздутия.

Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

4.4.10. Ложное ядро измеряют:

по глубине, ширине и длине зоны, занятой пороком. Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров;

по площади зоны, занятой пороком (в процентах от площади соответствующих сторон сортимента).

4.4.11. Водослой измеряют:

по ширине и длине зоны, занятой пороком. Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров;

по площади зоны, занятой пороком (в процентах от площади соответствующих сторон сортимента).

4.5. Измерение химических окрасок древесины

4.5.1. Химические окраски не измеряют, учитывают наличие порока. Если это обусловлено спецификой сортимента, допускается измерять площадь зоны, занятой пороком (в процентах от площади соответствующих сторон сортимента).

4.6. Измерение грибных поражений

4.6.1. Грибные ядровые пятна и полосы, пеструю ситовую гниль, бурую трещиноватую гниль, белую волокнистую гниль, ядровую гниль, дупло, заболонные грибные окраски, побурение и заболонную гниль измеряют:

по длине, глубине и ширине зоны поражения. Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров;

по площади зоны поражения (в процентах соответствующих сторон сортимента).

4.6.2. Наружную трухлявую гниль не измеряют, учитывают наличие порока.

4.6.3. Плесень измеряют по ширине и длине или по площади зоны, занятой пороком, выражаемых в долях размеров сортимента или в процентах площади соответствующих сторон сортимента.

4.7. Измерение биологических повреждений

4.7.1. Червоточину и повреждение паразитными растениями измеряют по наименьшему диаметру и количеству отверстий ходов на 1 м длины или на всю сторону сортимента.

4.8. Измерение инородных включений, механических повреждений и пороков обработки

4.8.1. Инородное включение не измеряют, учитывают наличие порока.

4.8.2. Обугленность измеряют:

по глубине, ширине и длине зоны повреждения. Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров;

по площади зоны повреждения (в процентах от площади соответствующих сторон сортимента).

4.8.3. Карру на необрезной пилопродукции измеряют по глубине, ширине и длине. Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

4.8.4. Скос пропила измеряют по разности между наименьшей и наибольшей длиной сортимента.

4.8.5. Обзол измеряют по длине и максимальной разнице между ширинами сторон сортимента (в линейных мерах) или долях ширины соответствующих сторон (черт. 40, размеры z₁, z₂, z₃, z₄).

Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

4.8.6. Риски, волнистость, ворсистость, мшистость, накол, рваный торец, бахрому, козырек, заусенец, выщербины, гребешок, ожог не измеряют, отмечают их наличие в сортименте.

4.8.7. Заруб, запил, выхват, отщеп, скол, вырыв, задир, вмятину измеряют по глубине, ширине и длине (черт. 45, 46, 49, размеры соответственно h, b, l).

Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров.

4.8.8. Царапину измеряют по длине и глубине.

Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

4.8.9. Непрофрезеровку, прошлифовку, недошлифовку измеряют по площади зоны, занятой пороком (в процентах от площади соответствующих сторон сортимента).

4.9. Измерение покоробленностей

4.9.1. Продольную покоробленность по пласти и продольную покоробленность по кромке измеряют по величине стрелы прогиба сортимента (черт. 51, размеры а₁ и а₄).

4.9.2. Поперечную покоробленность измеряют по величине стрелы прогиба сортимента (черт. 51, размер a₅).

Крыловатость измеряют по наибольшему отклонению поверхности сортимента от плоскости (черт. 51 размер а₆).

Сложную покоробленность измеряют по величине стрелы прогиба наибольшего из составляющих ее искривлений (черт. 51, размер z).

5. ИЗМЕРЕНИЕ ПОРОКОВ В ШПОНЕ

Пороки в шпоне измеряют в линейных мерах или долях размеров сортимента.

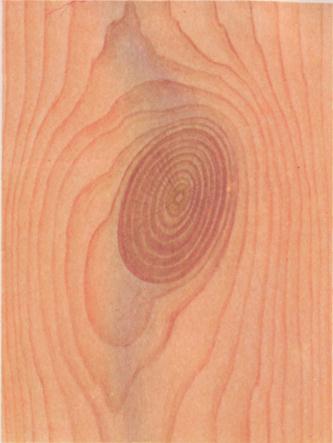

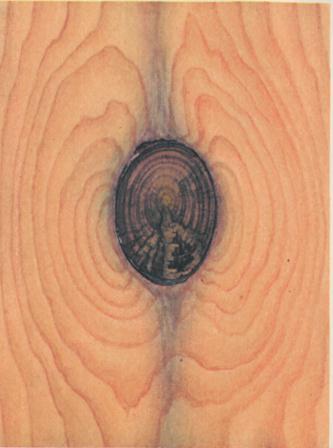

5.1. Измерение сучков

5.1.1. В шпоне сучки измеряют по наибольшему диаметру и учитывают в штуках на 1 м² площади листа.

Сучки, окруженные корой, измеряют вместе с корой.

(Измененная редакция, Изм. № 1).

5.1.2. (Исключен, Изм. № 1).

5.2. Измерение трещин

5.2.1. Сомкнутые трещины измеряют по длине и учитывают в штуках на 1 м ширины листа.

5.2.2. Разошедшиеся трещины измеряют по длине и наибольшей ширине и учитывают в штуках на 1 м ширины листа.

5.3. Измерение пороков строения древесины

5.3.1. Тангентальный наклон волокон и радиальный наклон волокон на радиальной поверхности измеряют в наиболее типичном месте общего направления волокон по величине их отклонения от линии, параллельной продольной оси листа (в процентах от длины, на которой это отклонение измерено) (черт. 20, размер z₁ и z₂).

5.3.2. Радиальный наклон волокон на тангентальной поверхности измеряют по средней ширине перерезанных годичных слоев на отрезке длиной 100 мм, в том участке листа, где слои расположены наиболее часто (черт. 20, размер z₃).

5.3.3. Крень, тяговую древесину, свилеватость, завиток, засмолок, пятнистость, внутреннюю заболонь, ложное ядро измеряют по ширине и длине занимаемой ими зоны или выражают в процентах площади листа. Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

5.3.4. Разбросанные глазки учитывают по количеству в штуках на 1 м² листа или всей его площади.

Групповые глазки измеряют по ширине и длине занимаемой ими зоны в миллиметрах или выражают в процентах площади листа.

5.3.5. Кармашки и прорость измеряют по ширине и длине и учитывают по количеству в штуках на 1 м² или всю площадь листа. Если это обусловлено спецификой сортимента, допускается измерять один из указанных параметров.

5.4. Измерение химических окрасок

5.4.1. Химические окраски (продубину, желтизну) измеряют по длине и ширине зоны поражения в миллиметрах или по ее площади в процентах от площади листа.

(Новая редакция, Изм. № 1).

5.5. Измерение грибных поражений

5.5.1. Грибные ядровые пятна и полосы, ядровую гниль, заболонные грибные окраски, плесень, побурение и заболонную гниль измеряют:

по длине и ширине зоны поражения. Если это обусловлено спецификой сортимента, допускается измерять один или два из указанных параметров;

по площади зоны поражения (в процентах площади листа).

5.6. Измерение биологических повреждений

5.6.1. Червоточину измеряют по наибольшему диаметру и учитывают по количеству в штуках на 1 м² или всю площадь листа.

(Измененная редакция, Изм. № 1).

5.7. Измерение инородных включений, механических повреждений и пороков обработки

5.7.1. Закорину измеряют по длине и ширине или по площади занимаемой зоны в процентах от площади листа.

(Измененная редакция, Изм. № 1).

5.7.2. Ворсистость, мшистость, рябь шпона, гребешок не измеряют, отмечают их наличие или сравнивают с образцами-эталонами.

(Измененная редакция, Изм. № 1).

5.7.3. Вырыв, вмятину измеряют по глубине.

(Измененная редакция, Изм. № 1).

5.7.3а. Риски и царапины не измеряют, а фиксируют их наличие.

(Введен дополнительно, Изм. № 1).

5.7.4. Накол измеряют по наибольшему диаметру (размеру) и учитывают в штуках на 1 м² площади листа.

(Новая редакция, Изм. № 1).

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ

Бахрома                                                                                                                                154

Включение инородное                                                                                                         141

Включение инородное в древесине                                                                                  141

Вмятина                                                                                                                                 164

Вмятина на древесине                                                                                                        164

Водослой                                                                                                                               101

Волнистость                                                                                                                          151

Волнистость поверхности древесины                                                                             151

Ворсистость                                                                                                                           152

Ворсистость поверхности древесины                                                                             152

Вырыв                                                                                                                                  161

Выхват                                                                                                                                  169

Выщербины                                                                                                                           161

Выщербины                                                                                                                         163

Глазки                                                                                                                                     67

Глазки групповые                                                                                                                 69

Глазки разбросанные                                                                                                           68

Глазки светлые                                                                                                                     70

Глазки темные                                                                                                                       71

Гнезда                                                                                                                                       98

Гниль                                                                                                                                     120

Гниль внутренняя                                                                                                                  127

Гниль заболонная                                                                                                               124

Гниль заболонная мягкая                                                                                                 126

Гниль заболонная твердая                                                                                                125

Гниль белая волокнистая                                                                                                 123

Гниль бурая трещиноватая                                                                                              122

Гниль мраморная белая                                                                                                        123

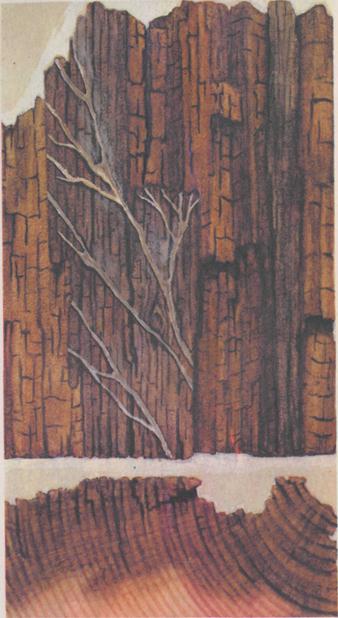

Гниль наружная трухлявая                                                                                             128

Гниль пестрая ситовая                                                                                                      121

Гниль ядровая                                                                                                                     127

Гребешок                                                                                                                              171

Древесина свилеватая                                                                                                         61

Древесина тяговая                                                                                                                60

Дупло                                                                                                                                     129

Желтизна                                                                                                                               104

Желтизна древесины                                                                                                          104

Заболонь внутренняя                                                                                                         100

Завиток                                                                                                                                   64

Завиток односторонний                                                                                                       65

Завиток сквозной                                                                                                                  66

Задир                                                                                                                                      162

Задыхание                                                                                                                              117

Закомелистость                                                                                                                     46

Закомелистость округлая                                                                                                   47

Закомелистость ребристая                                                                                                  48

Закорина                                                                                                                               149

Запил                                                                                                                                     156

Заруб                                                                                                                                      155

Засмолок                                                                                                                                 91

Заусенец                                                                                                                                160

Кармашек                                                                                                                               72

Кармашек смоляной                                                                                                               72

Кармашек односторонний                                                                                                  73

Кармашек сквозной                                                                                                             74

Карра                                                                                                                                     144

Козырек                                                                                                                                159

Крень                                                                                                                                       57

Крень местная                                                                                                                       58

Крень прожилковая                                                                                                                58

Крень сплошная                                                                                                                   59

Кривизна                                                                                                                                 51

Кривизна ствола                                                                                                                   51

Кривизна односторонняя                                                                                                       52

Кривизна простая                                                                                                                 52

Кривизна разносторонняя                                                                                                     53

Кривизна сложная                                                                                                                53

Крыловатость                                                                                                                     181

Косослой                                                                                                                                  54

Лущение негладкое                                                                                                               166

Метик                                                                                                                                      29

Морозобоины                                                                                                                           33

Мшистость                                                                                                                             153

Мшистость поверхности древесины                                                                               153

Наклон волокон                                                                                                                    54

Наклон волокон радиальный                                                                                             56

Наклон волокон тангентальный (тангенциальный)                                                     55

Накол                                                                                                                                     167

Нарост на стволе                                                                                                                   50

Нарост                                                                                                                                      50

Наплыв                                                                                                                                     50

Недошлифовка                                                                                                                    173

Непрофрезировка                                                                                                                 170

Непрофрезировка древесины                                                                                           170

Обдир коры                                                                                                                          143

Обзол                                                                                                                                     146

Обзол острый                                                                                                                       148

Обзол тупой                                                                                                                          147

Обугленность                                                                                                                        142

Обугленность древесины                                                                                                  142

Овальность                                                                                                                              49

Овальность ствола                                                                                                               49

Ожог                                                                                                                                       174

Ожог древесины                                                                                                                  174

Окраска древесины химическая                                                                                      102

Окраска химическая                                                                                                             102

Окраска химическая светлая                                                                                           105

Окраска химическая темная                                                                                            106

Окраски заболонные грибные                                                                                          109

Окраски заболонные грибные глубокие                                                                        115

Окраски заболонные грибные поверхностные                                                             114

Окраски заболонные грибные поделенные                                                                   116

Окраски заболонные грибные светлые                                                                          112

Окраски заболонные грибные скрытые                                                                             116

Окраски заболонные грибные темные                                                                           113

Отлуп                                                                                                                                       32

Отщеп                                                                                                                                    157

Пасынок                                                                                                                                  78

Перерезание годовых слоев Ндп                                                                                            56

Плесень                                                                                                                                  108

Плесень на древесине                                                                                                         108

Побурение                                                                                                                             117

Побурение древесины                                                                                                        117

Побурение боковое                                                                                                              119

Побурение торцовое                                                                                                           118

Повреждение древесины паразитными растениями                                                   137

Повреждение древесины паразитными растениями глубокое                                  139

Повреждение древесины паразитными растениями неглубокое                              138

Повреждение птицами                                                                                                       140

Повторения сердцевинные                                                                                                    96

Покоробленность                                                                                                                175

Покоробленность винтовая                                                                                                181

Покоробленность поперечная                                                                                          180

Покоробленность продольная по кромке                                                                      179

Покоробленность продольная по пласти                                                                       176

Покоробленность простая                                                                                                 177

Покоробленность сложная                                                                                                178

Потеки дубильные                                                                                                                103

Продубина                                                                                                                            103

Прожилки                                                                                                                               96

Прожилки групповые                                                                                                          98

Прожилки разбросанные                                                                                                     97

Прорость                                                                                                                                 80

Прорость закрытая                                                                                                              84

Прорость односторонняя                                                                                                    82

Прорость открытая                                                                                                              81

Прорость светлая                                                                                                                 86

Прорость сквозная                                                                                                               83

Прорость сросшаяся                                                                                                            85

Прорость темная                                                                                                                   87

Прошлифовка:                                                                                                                    172

Пятна заболонные цветные                                                                                              111

Пятна (полосы) грибные ядровые                                                                                  107

Пятнистость древесины                                                                                                      93

Пятнистость                                                                                                                            93

Пятнистость радиальная                                                                                                    95

Пятнистость тангентальная                                                                                               94

Рак                                                                                                                                           88

Рак закрытый                                                                                                                        90

Рак открытый                                                                                                                       89

Риски                                                                                                                                      150

Риски на поверхности древесины                                                                                    150

Ройка                                                                                                                                        48

Рябь шпона                                                                                                                          166

Сбежистость                                                                                                                          45

Свилеватость                                                                                                                           61

Свилеватость волнистая                                                                                                    62

Свилеватость путаная                                                                                                         63

Сердцевина                                                                                                                            75

Сердцевина двойная                                                                                                            76

Сердцевина смещенная                                                                                                       77

Следы от прожилок                                                                                                              99

Синева                                                                                                                                   110

Синева древесины                                                                                                              110

Скол                                                                                                                                       158

Скос пропила                                                                                                                       145

Сухобокость                                                                                                                           79

Сухобочина                                                                                                                              79

Сучки групповые                                                                                                                  12

Сучки лапчатые                                                                                                                     13

Сучки несросшиеся выпадающие                                                                                          17

Сучки разбросанные                                                                                                            11

Сучки разветвленные                                                                                                          13

Сучки темные просмоленные                                                                                                20

Сучок                                                                                                                                         1

Сучок выпадающий                                                                                                             17

Сучок гнилой                                                                                                                         23

Сучок загнивший                                                                                                                  22

Сучок заросший                                                                                                                    27

Сучок здоровый                                                                                                                    18

Сучок здоровый с трещинами                                                                                           21

Сучок здоровый светлый                                                                                                    19

Сучок здоровый темный                                                                                                     20

Сучок кромочный                                                                                                                  7

Сучок круглый                                                                                                                        3

Сучок несросшийся                                                                                                              16

Сучок овальный                                                                                                                     4

Сучок односторонний                                                                                                          25

Сучок открытый                                                                                                                    2

Сучок пластевой                                                                                                                     6

Сучок продолговатый                                                                                                           5

Сучок ребровый                                                                                                                      8

Сучок сквозной                                                                                                                     26

Сучок сросшийся                                                                                                                  14

Сучок сшивной                                                                                                                     10

Сучок табачный                                                                                                                    24

Сучок торцовый                                                                                                                     9

Сучок частично сросшийся                                                                                                15

Темнина внутренняя                                                                                                             107

Торец рваный                                                                                                                      165

Трещина                                                                                                                                   28

Трещина боковая                                                                                                                  35

Трещина в древесине                                                                                                           28

Трещина глубокая                                                                                                                41

Трещина звездчатая                                                                                                               31

Трещина кромочная                                                                                                            37

Трещина метиковая                                                                                                             29

Трещина метиковая простая                                                                                             30

Трещина метиковая сложная                                                                                            31

Трещина морозная                                                                                                               33

Трещина неглубокая                                                                                                            40

Трещина несквозная                                                                                                            39

Трещина отлупная                                                                                                               32

Трещина пластевая                                                                                                              36

Трещина разошедшаяся                                                                                                      44

Трещина сквозная                                                                                                                42

Трещина сомкнутая                                                                                                             43

Трещина торцовая                                                                                                               38

Трещина усушки                                                                                                                   34

Трубка сердцевинная                                                                                                              75

Челноки                                                                                                                                    95

Червоточина                                                                                                                        130

Червоточина глубокая                                                                                                       133

Червоточина крупная                                                                                                        135

Червоточина неглубокая                                                                                                   132

Червоточина некрупная                                                                                                    134

Червоточина поверхностная                                                                                            131

Червоточина сквозная                                                                                                       136

Щетки                                                                                                                                     69

Царапина                                                                                                                              168

Царапина на древесине                                                                                                      168

Ядро ложное                                                                                                                           92

ПРИЛОЖЕНИЕ 1

Справочное

ВЛИЯНИЕ ПОРОКОВ НА КАЧЕСТВО ДРЕВЕСИНЫ

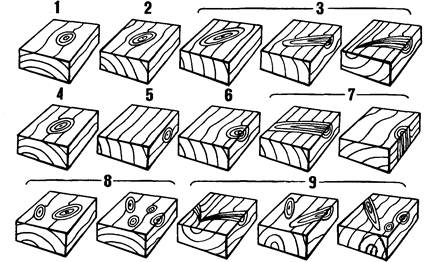

1. СУЧКИ

Сучки ухудшают внешний вид древесины, нарушают однородность ее строения, а иногда и целостность, вызывают искривление волокон и годичных слоев, затрудняют механическую обработку.

Отрицательно сказываются на качестве лесоматериалов размеры сучков, их форма, положение в сортименте, взаимное расположение, степень срастания с окружающей древесиной и т.д. Сучки, особенно ребровые, продолговатые, сшивные и групповые, снижают прочность пилопродукции и деталей при растяжении вдоль волокон и изгибе. При поперечном сжатии и продольном скалывании сучки повышают прочность древесины. Табачные сучки указывают на наличие в древесине ядровой гнили, так как в круглых лесоматериалах гниль может быть скрытой и не выходить на торцы.

2. ТРЕЩИНЫ

Трещины, особенно сквозные, нарушают целостность лесоматериалов и в некоторых случаях снижают их механическую прочность.

3. ПОРОКИ ФОРМЫ СТВОЛА

Сбежистость увеличивает количество отходов при распиловке и лущении круглых лесоматериалов и раскрое пилопродукции, обуславливает появление в пилопродукции, деталях и шпоне радиального наклона волокон.

Закомелистость затрудняет использование круглых лесоматериалов по назначению, увеличивает количество отходов при распиловке и лущении круглых лесоматериалов и раскрое пилопродукции, обуславливает появление в пилопродукции, деталях и шпоне радиального наклона волокон.

Овальность может затруднять использование круглых лесоматериалов, увеличивает количество отходов при лущении, является внешним признаком присутствия в стволе крени и тяговой древесины.

Нарост затрудняет использование круглых лесоматериалов по назначению и осложняет их переработку.

Кривизна затрудняет использование круглых лесоматериалов по назначению, увеличивает количество отходов при распиловке и лущении круглых лесоматериалов и раскрое пилопродукции, обуславливает появление в пилопродукции, деталях и шпоне радиального наклона волокон, снижает предел прочности на сжатие для лесоматериалов, используемых в круглом виде.

4. ПОРОКИ СТРОЕНИЯ ДРЕВЕСИНЫ

Наклон волокон увеличивает прочность древесины при раскалывании, затрудняет ее механическую обработку (строжку и тёску), снижает способность к гнутью, снижает прочность пилопродукции, деталей и шпона при растяжении вдоль волокон и изгибе. Пилопродукция с тангентальным наклоном волокон отличается повышенной продольной усушкой и короблением.

Крень повышает твердость древесины и ее прочность при сжатии и статическом изгибе, снижает ударную вязкость при изгибе и прочность при растяжении, резко увеличивает усушку вдоль волокон, обуславливая этим повышенную склонность пилопродукции и деталей к растрескиванию и продольному короблению, существенно уменьшает водопоглощение древесины, затрудняя ее пропитку, ухудшает внешний вид.

Тяговая древесина повышает прочность древесины при растяжении вдоль волокон и ударную вязкость при изгибе, снижает прочность при сжатии волокон и статическом изгибе, повышает усушку во всех направлениях, особенно вдоль волокон, что способствует появлению коробления и трещин, затрудняет обработку, приводя к образованию ворсистости и мшистости поверхностей.

Свилеватость снижает прочность древесины при растяжении, сжатии и изгибе, повышает прочность древесины при раскалывании, а также при скалывании в продольном направлении, затрудняет строжку и тёску древесины.

Завиток, особенно сквозной, снижает прочность древесины при сжатии и растяжении вдоль волокон и при статическом изгибе, а также ударную вязкость при изгибе. Очень заметно снижается прочность при расположении завитков в растянутой зоне опасного сечения.

Глазки, находящиеся в опасном сечении мелких сортиментов, снижают их прочность при статическом изгибе и ударную вязкость при изгибе.

Кармашек. Вытекающая из кармашков смола или камедь портит поверхность изделий и препятствует их лицевой отделке и облицовыванию.

В мелких деталях кармашки могут снижать прочность древесины.

Сердцевина. Сортименты с сердцевиной легко растрескиваются.

Двойная сердцевина затрудняет обработку (распиловку и лущение) древесины и увеличивает количество отходов. Сортименты с двойной сердцевиной легко растрескиваются.

Смещенная сердцевина может затруднять использование круглых лесоматериалов по назначению. Является внешним признаком присутствия в стволе крени и тяговой древесины.

Пасынок нарушает однородность строения древесины, а в пилопродукции и деталях иногда и ее целостность, снижает механические свойства древесины, особенно при изгибе и растяжении.

Сухобокость нарушает правильность формы круглых лесоматериалов и целостность древесины, вызывает местное искривление годичных слоев.

Прорость нарушает целостность древесины, сопровождается искривлением прилегающих годичных слоев,

Рак изменяет форму круглых сортиментов и строение древесины, у хвойных пород сопровождается сильным смолотечением и засмолением древесины, затрудняет использование сортиментов по назначению и их механическую обработку.

Засмолок существенно не влияет на механические свойства древесины. Однако заметно снижает ударную вязкость при изгибе, уменьшает водопроницаемость и затрудняет отделку и склеивание, облицовывание материалов.

Ложное ядро портит внешний вид древесины, отличается плохой проницаемостью, пониженной прочностью при растяжении вдоль волокон и повышенной хрупкостью. У березы, кроме того, ложное ядро способно легко растрескиваться. По стойкости к загниванию ложное ядро превосходит заболонь.

Пятнистость на механические свойства древесины влияния не оказывает. В шпоне в местах крупных пятен иногда вызывает растрескивание древесины. Ухудшает внешний вид.

Внутренняя заболонь по механическим свойствам не отличается от ядра, обладает повышенной проницаемостью для жидкостей и пониженной стойкостью к загниванию.

Водослой является причиной растрескивания, снижает ударную вязкость при изгибе и нередко сопровождается гнилью.

5. ХИМИЧЕСКИЕ ОКРАСКИ

Химические окраски не влияют на физико-механические свойства древесины, изменяют ее цвет и блеск. При интенсивной окраске ухудшают внешний вид.

6. ГРИБНЫЕ ПОРАЖЕНИЯ

Грибные ядровые пятна (полосы) существенно не влияют на механические свойства древесины (иногда наблюдается некоторое снижение прочности древесины при ударных нагрузках), портят внешний вид и повышают водопроницаемость древесины.

Плесень не влияет на механические свойства древесины, но ухудшает внешний вид, способна переходить на продукты питания и изделия и разрушать животные клеи, после высыхания легко удаляется (сметается), оставляя иногда на поверхности древесины грязноватые или цветные пятна.

Заболонные грибные окраски не влияют на механические свойства древесины (иногда, при длительном воздействии грибов, глубокая синева несколько снижает сопротивление древесины ударным нагрузкам), но ухудшают ее внешний вид и повышают водопроницаемость. Грибы, окрашивающие заболонь, могут разрушать клеи и лакокрасочные покрытия.

Побурение мало изменяет прочность при статических нагрузках и твердость древесины, может снижать ударную вязкость при изгибе, ухудшает внешний вид древесины, у бука уменьшает водопроницаемость, при хранении непросушенной древесины является предшественником заболонной гнили.

Пестрая ситовая, бурая трещиноватая, белая волокнистая и ядровая гнили существенно влияют на механические свойства древесины. Сортность древесины с этими гнилями в зависимости от размеров поражения снижается вплоть до ее полной технической непригодности. В срубленной древесине дальнейшее развитие пестрой ситовой гнили прекращается. Развитие бурой трещиноватой и белой волокнистой гнили в непросушенной древесине может продолжаться.

Твердая заболонная гниль несколько снижает прочность древесины при ударных нагрузках и повышает ее проницаемость и влагопоглощение.

Мягкая заболонная гниль резко снижает механические свойства древесины. При хранении непросушенной древесины процесс разрушения древесины заболонной гнилью продолжается.

Наружная трухлявая гниль резко снижает механические свойства древесины, процесс разрушения может продолжаться не только в непросушенной, но и в относительно сухой древесине; пораженная древесина является опасным источником грибной инфекции для различных деревянных сооружений.

Дупло нарушает целостность сортиментов, затрудняет их использование по назначению. При большом развитии приводит к полной технической непригодности пораженной древесины.

7. БИОЛОГИЧЕСКИЕ ПОВРЕЖДЕНИЯ

Червоточина. Поверхностная червоточина не влияет на механические свойства древесины. Неглубокая и глубокая червоточина нарушают целостность древесины и снижают ее механические свойства. Повреждение древесины червоточиной обычно влечет за собой ее поражение заболонными грибными окрасками, побурением и заболонной гнилью. Наличие в червоточине живых личинок свидетельствует о том, что процесс повреждения древесины насекомыми еще не прекратился; в окоренных лесоматериалах он останавливается довольно быстро и не сопровождается значительным увеличением повреждения древесины, в неокоренных лесоматериалах процесс может продолжаться до завершения развития личинок при некотором увеличении повреждения древесины.

Повреждения древесины паразитными растениями нарушают целостность древесины и снижают ее механические свойства.

Повреждение птицами нарушает целостность круглых лесоматериалов, может затруднить их использование по назначению. Увеличивает количество отходов при распиловке и лущении.

8. ИНОРОДНЫЕ ВКЛЮЧЕНИЯ, МЕХАНИЧЕСКИЕ ПОВРЕЖДЕНИЯ И ПОРОКИ МЕХАНИЧЕСКОЙ ОБРАБОТКИ

Инородное включение затрудняет обработку древесины, нередко является причиной аварий.

Обугленность сопровождается утратой части древесины и изменяет форму боковой поверхности лесоматериалов, может затруднять использование лесоматериалов по назначению, увеличивает количество отходов при распиловке и лущении круглых лесоматериалов и раскрое пилопродукции.

Обдир коры снижает стойкость свежезаготовленных неокоренных круглых лесоматериалов к грибным поражениям и растрескиванию.

Скос пропила уменьшает фактическую длину сортимента, затрудняет использование по назначению, увеличивает количество отходов при их поперечном раскрое.

Обзол уменьшает фактическую ширину сторон сортимента, затрудняет использование пилопродукции по назначению, увеличивает количество отходов при их раскрое.

Закорина увеличивает количество отходов шпона, часто выпадает, оставляя в шпоне плоские углубления и сквозные отверстия.

Риски, волнистость, ворсистость, мшистость, бахрома, вырыв, рваный торец, выщербины, рябь шпона являются показателями качества обработки, определяют шероховатость поверхности, уменьшают фактические размеры материала и затрудняет отделку, склеивание, облицовывание материалов.

Отщеп, скол, задир, выхват, запил, заруб, карра, накол нарушают целостность древесины, ухудшают внешний вид, уменьшают фактические размеры материала, при больших размерах снижают механическую прочность материала, затрудняют использование его по назначению.

Козырек, заусенец, гребешок являются показателями качества обработки резанием.

Непрофрезеровка, недошлифовка, прошлифовка ухудшают внешний вид, нарушают правильность формы сортимента, требуют дополнительной обработки.

Вмятина, царапина, ожог ухудшают внешний вид деталей и изделий.

9. ПОКОРОБЛЕННОСТИ

Покоробленность изменяет форму пилопродукции и деталей, затрудняет их использование по назначению, обработку и раскрой. Величина покоробленности изменяется при высыхании и увлажнении древесины.

ПРИЛОЖЕНИЕ 2

Справочное

Основные разновидности сучков

1 - круглый; 2 - овальный; 3 - продолговатый; 4 - пластевой; 5 - кромочный; 6 - ребровый; 7 - сшивной; 8 - групповые; 9 - разветвленные

Черт. 1

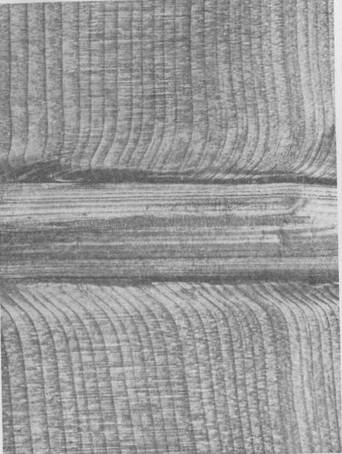

Ребровый сучок (сосна)

Черт. 2

Сшивной сучок (ель)

Черт. 3

Групповые сучки (сосна)

Черт. 4

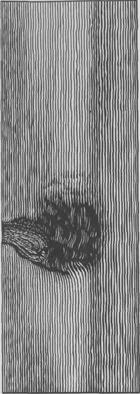

Разветвленные сучки (сосна)

Черт. 5

Измерение сучков в круглых лесоматериалах

1 - открытого; 3 - заросшего в лесоматериалах лиственных пород

Черт. 6

(Измененная редакция, Изм. № 2).

Измерение круглых и овальных сучков

Черт. 7

Измерение продолговатых и разветвленных сучков

z_a = а; z_b = d₁ + d₂; z_A = A₁ + A₂

Черт. 8

Измерение ребровых и групповых сучков

z_а = a₁ + a₂ + a₃ + a₄; z_b = d₁ + d₂ + d₃ + d₄

Черт. 9

Основные разновидности трещин

1 - метиковые; 2 - морозные; 3 - трещины усушки; 4 - отлупные; 5 - пластевые; 6 - кромочные; 7 - торцовые

Черт. 10

Метиковые трещины в круглых лесоматериалах

1 - простая; 2 - сложная

Черт. 11

Измерение торцовых трещин в круглых лесоматериалах

1 - простая метиковая; 2 - сложная метиковая; 3 - отлупная

Черт. 12

Измерение боковых трещин в круглых лесоматериалах

1 - морозная; 2 - трещина усушки

Черт. 13

Измерение торцовых трещин в пилопродукции и деталях

 при а_b > а_с;  при а_с > а_b

Черт. 14

Измерение закомелистости

1 - округлая (z₁ = d₁ - d); 2 - ребристая (z₂ = d₂ - d₃, z₃ = d₂ - d₄)

Черт. 15

Измерение нароста

Черт. 16

Измерение кривизны

1 - простая (z₁ =  или z₂ = ); 2 - сложная (z₂ =  или z₂ =  при  > ); 3 - кривое бревно, предназначенное для разделки на чураки (z₃ = , z₄ = , z₅ = , z₆ = )

Черт. 17

Наклон волокон

1

2

1 - тангентальный (виден по трещинам, ель); 2 - радиальный (виден по годичным слоям, сосна)

Черт. 18

Измерение наклона волокон в круглых лесоматериалах

1 - на окоренных лесоматериалах; 2 - на неокоренных лесоматериалах

Черт. 19

Измерение наклона волокон в пилопродукции и шпоне

1 - тангентальный наклон волокон в пилопродукции и шпоне (); 2 - радиальный наклон волокон на радиальной поверхности пилопродукции и шпона (); 3 - радиальный наклон волокон на тангентальной поверхности шпона ( мм, где n - число годичных слоев на отрезке 100 мм)

Черт. 20

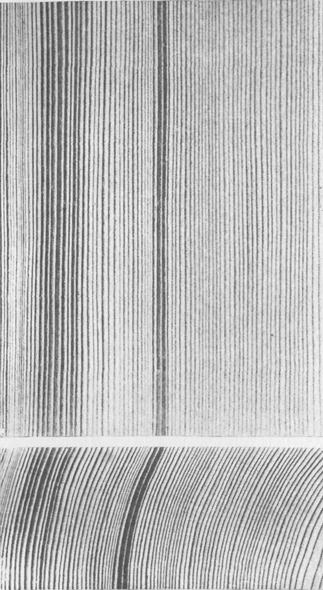

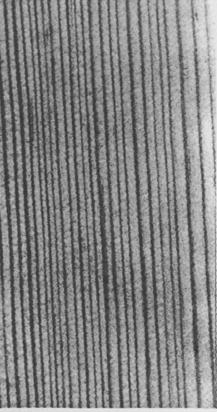

Крень (ель)

1 - местная

2 - сплошная

Черт. 21

Завиток (сосна)

1                                                                     2

1 - односторонний; 2 - сквозной

Черт. 22

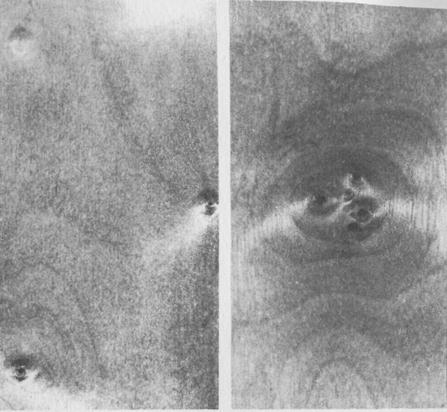

Глазки в шпоне (береза)

1                                                                     2

1 - разбросанные; 2 – групповые

Черт. 23

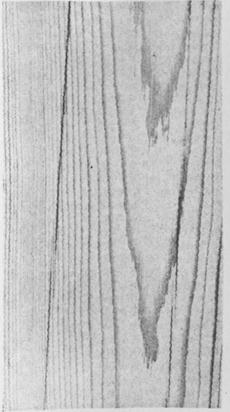

Кармашек (ель)

1 - радиальный разрез; 2 - тангентальный разрез; 3 - торцовый разрез

Черт. 24

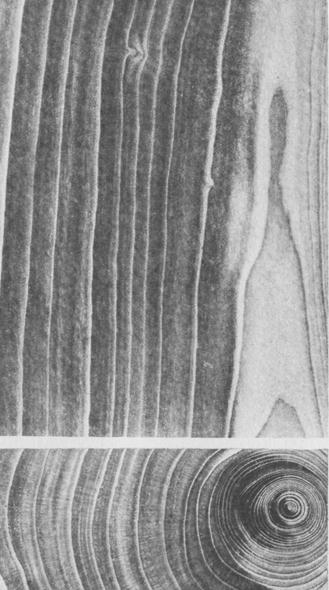

Двойная сердцевина

2

1 - в круглых лесоматериалах; 2 - в доске (сосна)

Черт. 25

Пасынок в доске (сосна)

Черт. 26

Измерение сухобокости

Черт. 27

Открытая прорость в доске (сосна)

1 - односторонняя на радиальной и торцовой поверхностях

2 - сквозная на тангентальной и торцовой поверхности

Черт. 28

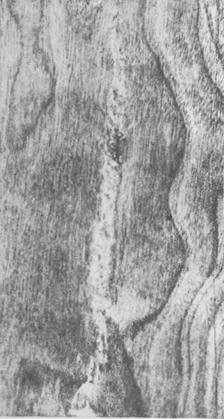

Прорость в шпоне (береза)

1

2

1 - открытая; 2 - сросшаяся

Черт. 29

Измерение прорости в круглых лесоматериалах

1 - открытая; 2 - закрытая

Черт. 30

Измерение ложного ядра

Черт. 31

Радиальная пятнистость в шпоне (береза)

Черт. 32

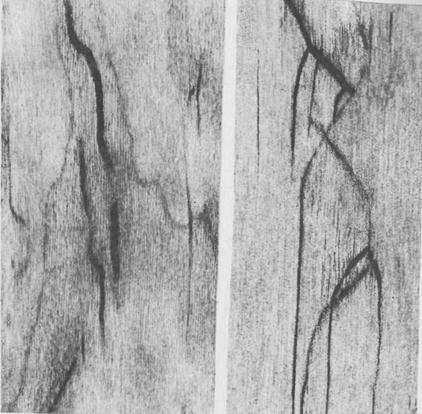

Прожилки в шпоне (береза)

1                                                                                         2

1 - разбросанные; 2 - групповые

Черт. 33

Измерение внутренней заболони

Черт. 34

Измерение грибных ядровых пятен, полос и ядровой гнили, дупла

1 - зона поражения в виде массивного центрального пятна; 2 - зона поражения в виде нескольких пятен, расположенных в центре; 3 - зона поражения в виде одиночного эксцентрично расположенного пятна; 4 - зона поражения в виде кольца

Черт. 35

Измерение забеленных грибных окрасок и заболонной гнили

1 - на неокоренных бревнах; 2 - на окоренных бревнах

Черт. 36

Поверхностная червоточина (сосна)

Черт. 37

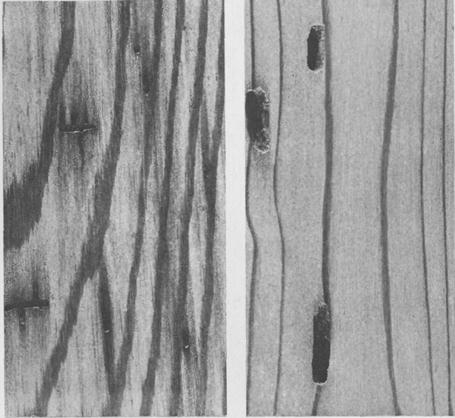

Глубокая червоточина

1                                                                                       2

1 - некрупная (сосна); 2 - крупная (ель)

Черт. 38

Измерение обугленности

Черт. 39

Измерение обзола

1 - тупой (z₁ = а₁ - b₁; z₂ = а₂ - b₂ при b₂ < b₃, z₂ = а₂ - b₃ при b₃ < b₂); 2 - острый (z₃ = а₃ - b₄; z₄ = а₄)

Черт. 40

Закорина в шпоне (береза)

Черт. 41

Риски

Черт. 42

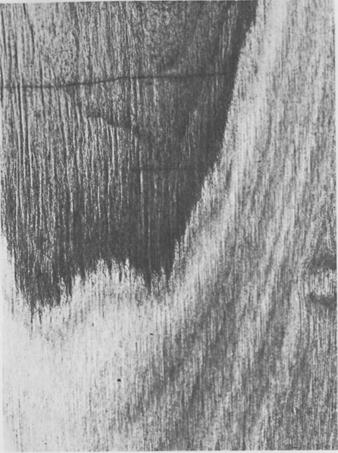

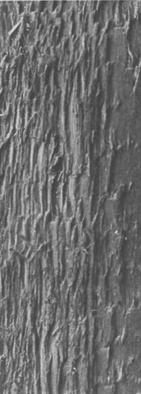

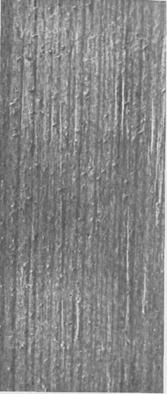

Ворсистость

Черт. 43

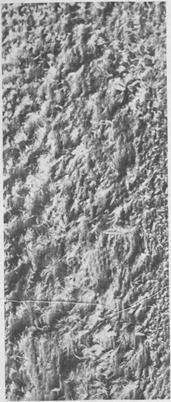

Мшистость

Черт. 44

Измерение заруба запила в пилопродукции и деталях

1 - заруб; 2 - запил

Черт. 45

Скол в пилопродукции и деталях

Черт. 46

Вырыв в пилопродукции и деталях

Черт. 47

Выщербины в пилопродукции и деталях

Черт. 48

Измерение выхвата

Черт. 49

Гребешок

Черт. 50

Измерение покоробленности

1 - простая; 2 - сложная (z = a₂ при a₂ > а₃; z = а₃ при а₃ > а₂); 3 - продольная по кромке; 4 - поперечная; 5 - крыловатость

Черт. 51

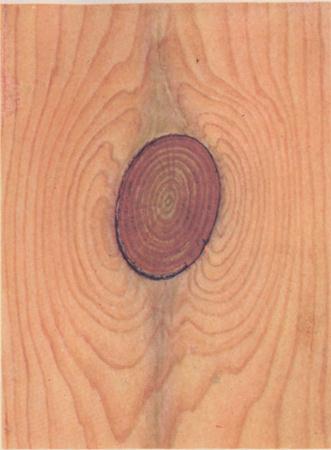

Светлый здоровый сучок (сосна)

Черт. 52

Темный здоровый сучок (сосна)

Черт. 53

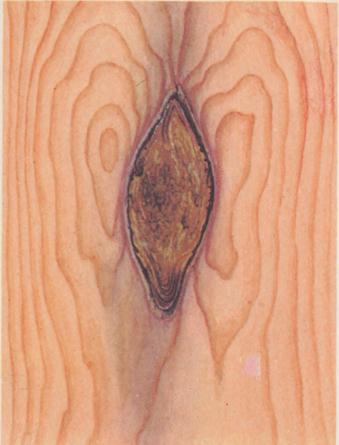

Загнивший сучок (сосна)

Черт. 54

Гнилой сучок (сосна)

Черт. 55

Табачный сучок (сосна)

Черт. 56

Ложное ядро (береза)

Черт. 57

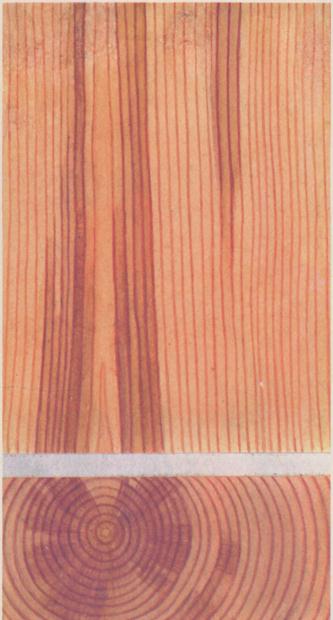

Грибные ядровые пятна и полосы (сосна)

Черт. 58

Грибные ядровые пятна и полосы (ель)

Черт. 59

Грибные ядровые пятна и полосы (береза)

Черт. 60

Заболонные грибные окраски (синева, розовая и коричневая окраска, сосна)

Черт. 61

Заболонные грибные окраски (коричневая окраска и синева, сосна)

Черт. 62

Побурение (береза)

Черт. 63

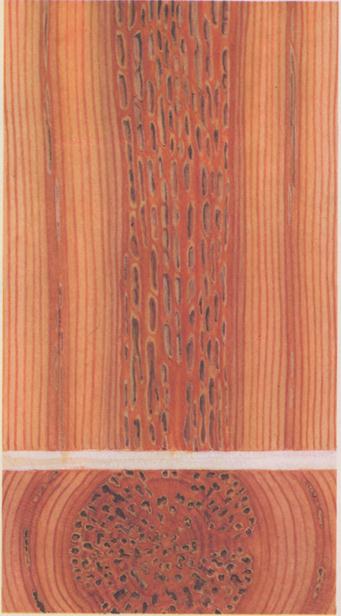

Пестрая ситовая гниль (сосна)

Черт. 64

Бурая трещиноватая гниль (ель)

Черт. 65

Белая волокнистая гниль (береза)

Черт. 66

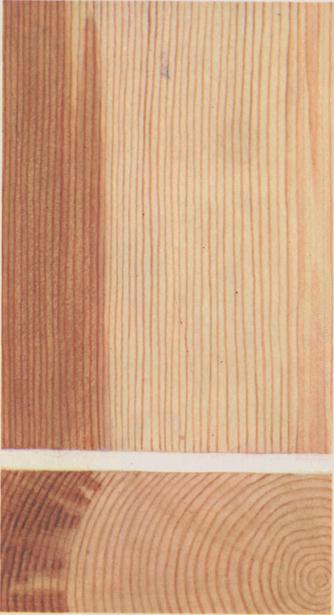

Твердая заболонная гниль (береза)

Черт. 67

Твердая заболонная гниль (ель)

Черт. 68

Мягкая заболонная гниль (береза)

Черт. 69

Мягкая забеленная гниль (сосна)

Черт. 70

Наружная трухлявая гниль (сосна)

Черт. 71

СОДЕРЖАНИЕ
