ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ МАЛЫЕ
Основные параметры и размеры
ГОСТ 8824-84
(CT СЭВ 4326-83)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ МАЛЫЕ Основные параметры и размеры Electric small goods lifts. Basic parameters and dimensions |
ГОСТ (CT СЭВ 4326-83) |
Дата введения 01.01.86
1. Настоящий стандарт распространяется на электрические малые грузовые лифты общего назначения (далее - лифты), устанавливаемые в общественных зданиях, вспомогательных зданиях промышленных предприятий и предназначаемые для подъема и спуска грузов.
2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011.
3. Основные параметры лифтов должны соответствовать указанным в табл. 1.
4. Отклонение рабочей скорости не должно превышать ±15 % значения номинальной скорости, указанной в табл. 1.
5. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.

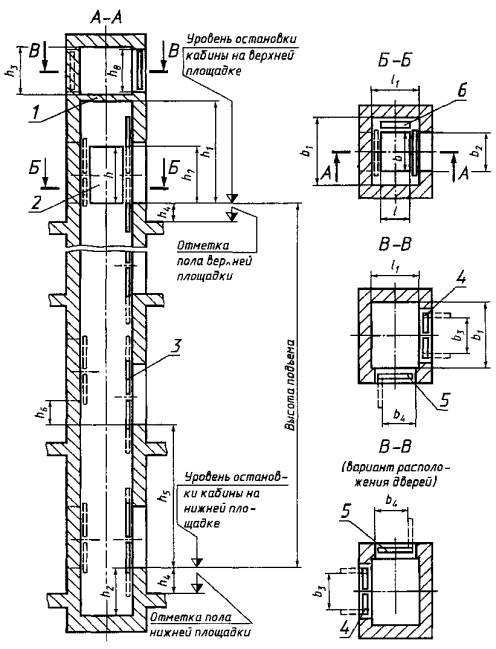

6. Основные размеры лифтов должны соответствовать указанным на чертеже и в табл. 3.
Чертеж не определяет конструкцию лифта.
7. Разность диагоналей шахты (в плане) не должна быть более 25 мм.
8. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3.
9. В машинном помещении лифта должны быть фасадная и боковая двери.
Таблица 1
|
Значение параметра |
|||
|
Грузоподъемность, кг |
40*, 100**, 250* |
||
|
Номинальная скорость, м/с |
0,25; 0,4; 0,5*4 |
||
|
Высота подъема, м, не более |
45 |
||
|
Число остановок, не более |
14 |
||
|
Питающая электрическая сеть |
Род тока |
Переменный трехфазный |
|
|
Номинальная частота, Гц |
50, 60*** |
||
|
Номинальное напряжение, В, при частоте |
50 Гц |
220, 240***, 380, 415*** |
|
|
60Гц |
220,230,240,254,380,400, 415, 440 |
||
* Лифты изготавливают по согласованию с изготовителем.
** Лифты со скоростью 0,25 м/с изготавливают по согласованию с изготовителем.
*** Для лифтов, поставляемых на экспорт.
*4 Для лифтов грузоподъемностью 100 кг, которые допускается изготовлять до 01.01.93.
(Измененная редакция, Изм. № 1).
Таблица 2
|
Конструктивное исполнение основной части лифта |
|||
|
Вид кабины |
Сквозная или несквозная |
||
|
Вид шахты |
Глухая |
||
|
Конструкция дверей |
кабины |
Без дверей |
|
|
шахты |
Вертикально-раздвижная распашная двухстворчатая** |
||
|
машинного помещения |
фасадной |
Распашная двухстворчатая |
|
|
боковой |
Распашная одностворчатая |
||
|
Вид привода дверей шахты |
Ручной |
||
|
Расположение противовеса относительно кабины |
Сбоку* |
||
|
Расположение машинного помещения относительно шахты |
Вверху над шахтой (в габаритах шахты) |
||
|
Уровень остановки кабины (порога дверей шахты) относительно уровня пола погрузочной площадки |
От 0 до 750 мм (на любой погрузочной площадке) |
||
|
Вид системы управления |
Наружная кнопочная простая с управлением (в соответствии с заказом): с основной погрузочной площадки с сигнальным вызовом кабины с любой погрузочной площадки; со всех погрузочных площадок***; с сигнальным вызовом кабины с любой погрузочной площадки; со всех погрузочных площадок; с части погрузочных площадок |
||
* Для лифтов грузоподъемностью 40 кг наличие противовеса не является обязательным.
** Для лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с.
*** Кроме лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с.
(Измененная редакция, Изм. № 1).
Таблица 3
Размеры в мм
|
Грузоподъемность лифта, кг |
||||||||
|
40 |
100 |
250 |
||||||
|
Кабина (размеры внутренние) |
Ширина b +5 |
600 |
800, 890**, (900**) |
1000 |
||||
|
Глубина l +5 |
600 |
625**, (650**), 800 |
1000 |
|||||
|
Высота h +10 |
800 |
800 1000** |
1200 |
|||||
|
Шахта |
Ширина b1 +30 |
900 |
1100, 1300** |
1500 |
||||
|
Глубина l1 +30 |
800 |
750**, 1000 |
1200 |
|||||
|
Расстояние от уровня верхней остановки кабины до перекрытия шахты h1, не менее |
1500 |
2100 |
||||||
|
Глубина приямка h2 +25 |
750 |
|||||||
|
Высота машинного помещения h3, не менее |
800 |
|||||||
|
Шахта |
Расстояние от пола погрузочной площадки до уровня остановки кабины h4 |
От 0 до 750* |
||||||
|
Разность в уровнях остановки кабины |
на одной стороне шахты h5, не менее |
2000 |
2800 |
|||||
|
на противоположных сторонах шахты (при сквозной кабине) h6 |
0 или не менее 300 |
|||||||
|
Двери шахты (размеры проема) |
Ширина b2 +10 |
600 |
800, 900** |
1000 |
||||
|
Высота h7 +10 |
800 |
800, 1000** |
1200 |
|||||
|
Двери машинного помещения (размеры проема) |
Ширина, не менее |
фасадной b3 |
800 |
1200 |
||||
|
боковой b4 |
700 |
800 |
||||||
|
Высота h8, не менее |
750 |
|||||||
* Необходимое расстояние h4 для каждой погрузочной площадки указывают при заказе лифта.
** Для лифтов со скоростью 0,5 м/с.
Примечание. В скобках указаны наружные размеры кабины.
(Измененная редакция, Изм. № 1).
10. На верхней погрузочной площадке на расстоянии не более 3 м от шахты лифта должно быть предусмотрено место или ниша шириной 1 м, высотой 2 м и глубиной не менее 0,7 м для установки электрооборудования.
11. Строительная часть лифтов должна соответствовать требованиям технической документации базовой организации по стандартизации лифтов.
12. Лифты, предназначенные для двух остановок высотой подъема до 5,2 м, допускается изготавливать в металлокаркасной шахте.
(Введен дополнительно, Изм. № 1).
1 - перекрытие шахты, 2 - кабина, 3 - дверь шахты, 4 - фасадная дверь, 5 - боковая дверь, 6 - противовес
ПРИЛОЖЕНИЕ
Справочное
ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ НАСТОЯЩЕГО СТАНДАРТА СТ СЭВ 4326-83
Таблица 1 ГОСТ 8824-84
Грузоподъемность лифтов соответствует указанной в табл. 1 СТ СЭВ 4326-83.
Номинальная скорость движения кабины лифта соответствует указанной в табл. 1 СТ СЭВ 4326-83.
Таблица 3 ГОСТ 8824-84
Внутренние размеры кабины (ширина, глубина, высота) соответствуют указанным в табл. 1 СТ СЭВ 4326-83.
Размеры дверного проема шахты соответствуют указанным в табл. 1 СТ СЭВ 4326-83.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения
РАЗРАБОТЧИКИ
Б.А. Левин (руководитель темы), Е.А. Нефедов, Е.В. Эмме
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 марта 1984 г. № 38
3. Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в приложении
4. Стандарт полностью соответствует международному стандарту ИСО 4190-3-82
5. ВЗАМЕН ГОСТ 8824-67, ГОСТ 8825-67
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
7. ПЕРЕИЗДАНИЕ с Изменением № 1, утвержденным в ноябре 1985 г. (ИУС 2-86)
