ГОСТ 28356-89 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГИБКИЕ ПРОИЗВОДСТВЕННЫЕ СИСТЕМЫ ГИБКИЕ ПРОИЗВОДСТВЕННЫЕ МОДУЛИ ОСНОВНЫЕ РАЗМЕРЫ
Москва Стандартинформ 2006
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

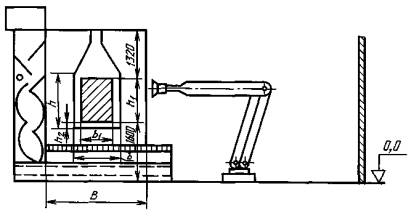

Дата введения 01.01.91 Настоящий стандарт распространяется на вновь проектируемые гибкие производственные модули (далее - ГПМ), предназначенные для автоматического нанесения лакокрасочных покрытий методами пневматического и безвоздушного распыления. Стандарт не распространяется на ГПМ, проектируемые и изготавливаемые по разовым заказам и индивидуальным требованиям заказчика. ГПМ могут эксплуатироваться автономно или в составе гибких производственных систем (ГПС), изготавливаемых для нужд народного хозяйства. ГПМ для нанесения лакокрасочных покрытий включает следующие основные элементы: камера, робот (манипулятор), автоматический краскораспылитель, система передачи движения окрашиваемому изделию, система краскоподачи и подготовки воздуха, система управления работой установки, система управления краскораспылителем. 1. ОСНОВНЫЕ ПОЛОЖЕНИЯ1.1. Стандарт устанавливает ряды значений основных размеров, характеризующих эксплуатационные свойства окрасочного оборудования проходного типа с непрерывно движущимся подвесным конвейером. 1.2. В качестве основных размеров приняты: b - ширина, h - высота транспортных проемов оборудования. 1.3. Расстояние от верхней точки габарита изделия (комплектовки) до нижней полки ригеля принимается для всех видов оборудования - 1320 мм. В технически обоснованных случаях этот размер может быть изменен. 1.4. В ГПМ с заглубленной ванной расстояние от нижней точки изделия (комплектовки) до нулевой отметки принимается равным - 800 мм, а в ГПМ с ванной, расположенной на отметке 0.0 это расстояние равно - 1600 мм. 1.5. В качестве вспомогательных приняты следующие размеры: В - расстояние между внутренними стенками оборудования; h2 - расстояние от нижней точки изделия (комплектовки) до нижней плоскости транспортного проема. 1.6. Вспомогательные размеры установлены для различных видов оборудования в соответствии с их технологическими и конструктивными особенностями. 1.7. В качестве справочных данных приняты b1 ширина и h1 высота изделия (комплектовки). 2. РАЗМЕРЫ2.1. Основные размеры ГПМ окрашивания распылением разных исполнений приведены в табл. 1 - 4. 2.2. Системы управления и гидростанция робота размещаются по планировочным решениям в соответствии с конкретными условиями и техническими возможностями в отдельном помещении категории «Д». 2.3. Размер В в ГПМ не учитывает габарит робота (манипулятора) при расположении его вне камеры. 2.4. Основные размеры ГПМ окрашивания распылением с экранным гидрофильтром, с роботом вне камеры, с заглубленной ванной должны соответствовать табл. 1, черт. 1. Таблица 1 мм

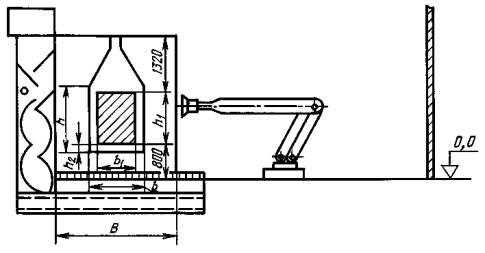

2.5. Основные размеры ГПМ окрашивания распылением с экранным гидрофильтром, с роботом вне камеры, с ванной, расположенной на отметке 0.0, должны соответствовать табл. 2, черт. 2. Таблица 2 мм

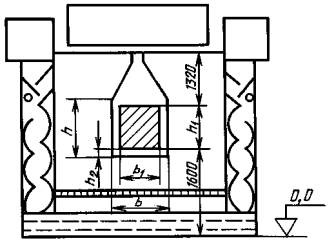

2.6. Основные размеры ГПМ окрашивания распылением с нижним отсосом и верхним притоком воздуха в камере, с двумя роботами в камере, с заглубленной ванной должны соответствовать табл. 3, черт. 3. Таблица 3 мм

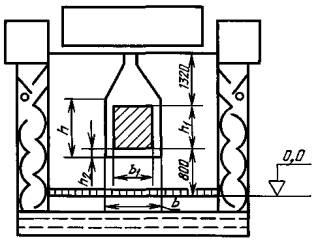

2.7. Основные размеры ГПМ окрашивания распылением с нижним отсосом и верхним притоком воздуха в камере, с двумя роботами в камере, с ванной, расположенной на отметке 0.0, должны соответствовать табл. 4, черт. 4. Таблица 4 мм
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения РАЗРАБОТЧИКИ А.П. Старостин, А.Г. Рытьков, М.Е. Аршавский (руководитель темы); И.И. Винникова, Е.И. Карабанов 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.12.89 № 3557 3. Срок проверки - 1995 г., периодичность проверки - 5 лет 4. ВВЕДЕН ВПЕРВЫЕ 5. ПЕРЕИЗДАНИЕ. Ноябрь 2005 г.
