ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ХОМУТЫ ОБЛЕГЧЕННЫЕ
ДЛЯ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ И КАБЕЛЕЙ
Конструкция и размеры
ГОСТ 17679-80
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ХОМУТЫ ОБЛЕГЧЕННЫЕ Конструкция и размеры Light yokes for pipe-line and cable fixing. Design and dimensions |
ГОСТ |
Дата введения 01.01.81
1. Хомуты подразделяются на типы в соответствии с табл. 1.
Таблица 1
|
Типы |
Эскизы |
||
|
Хомуты для крепления трубопроводов |
I |
Исполнение I |
|
|
Исполнение II |
|
||
|
II |
|
||
|
Хомуты для крепления трубопроводов и кабелей |
III |
|
|
|
IV |
|
||
|
V |
|
||
|
VI |
|
||
|
VII |
|
||
|
VIII |
|
||
|
Хомуты для крепления кабелей |
IX |
|
|
2. Конструкция и размеры хомутов для крепления трубопроводов должны соответствовать указанным на черт. 1 - 5 и в табл. 2 - 6, соответственно.

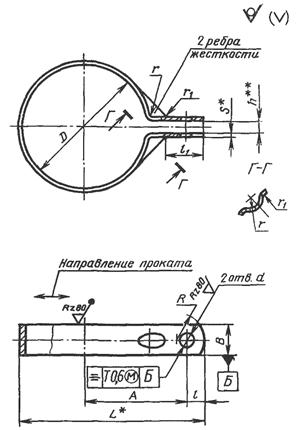

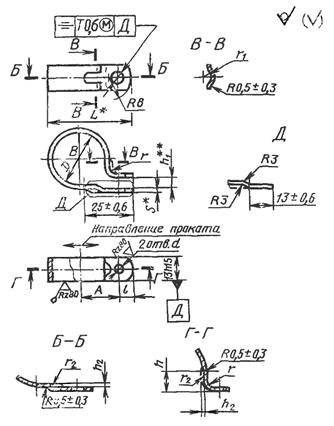

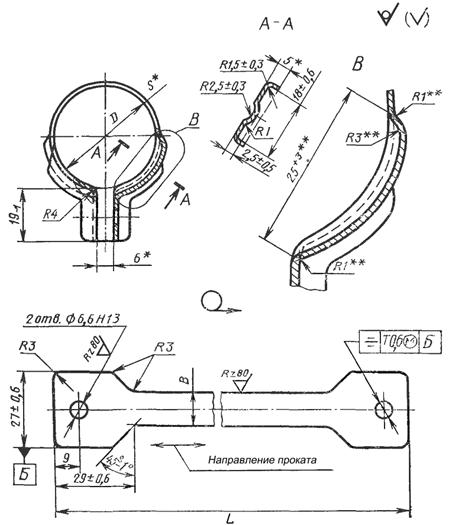

Тип I
Исполнение I
Деталь - в состоянии ее измерения.
* Размеры для справок.
** Размеры обеспечиваются инструментом.
Таблица 2
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
B (пред. откл. ±0,6) |
L |
S |
Масса 1000 шт., кг » |
Применяемость |
|
24 |
12 |
107 |
1,0 |
15,8 |
|
|
30 |
126 |
17,3 |
|||
|
32 |
131 |
17,8 |
|||
|
34 |
138 |
18,5 |
|||
|
36 |
145 |
19,1 |
|||
|
38 |
151 |
20,0 |
|||
|
40 |
157 |
20,3 |
|||
|
42 |
163 |
20,9 |
|||
|
45 |
173 |
21,7 |
|||
|
48 |
182 |
22,7 |
|||
|
50 |
189 |
23,2 |
|||
|
53 |
14 |
198 |
1,2 |
31,8 |
|
|
56 |
208 |
33,0 |
|||
|
60 |
220 |
34,6 |
|||
|
63 |
229 |
36,0 |
|||
|
65 |
235 |
38,1 |
|||
|
70 |
251 |
38,9 |
|||
|
75 |
267 |
40,9 |
|||
|
80 |
282 |
42,9 |
|||
|
85 |
298 |
45,0 |
|||
|
90 |
313 |
47,1 |
|||
|
95 |
329 |
49,2 |
Пример условного обозначения хомута типа I, исполнения I, D = 40 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут ТI-I-40-25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут ТI-I-40-25-Кд15.хр ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Хомут ТI-I-40-12Х18Н10Т-Хим.Пас ГОСТ 17679-80

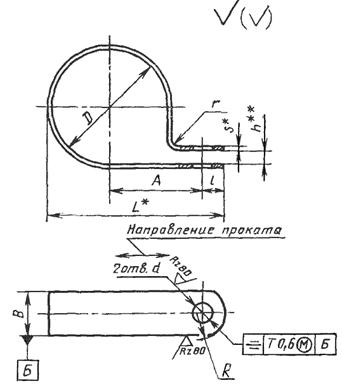

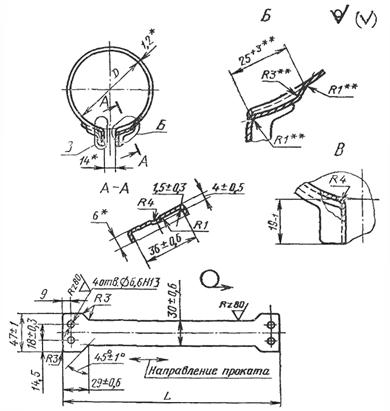

Исполнение II
Деталь - в состоянии ее измерения.
* Размеры для справок.
** Размеры обеспечиваются инструментом.
Таблица 3
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
L |
Масса 1000 шт., кг » |
Применяемость |
|
100 |
338 |
102,4 |
|
|
110 |
368 |
111,0 |
|
|
120 |
401 |
120,0 |
|
|
130 |
431 |
128,9 |
|
|
140 |
463 |
137,2 |
|
|
150 |
495 |
146,7 |
|
|
160 |
525 |
155,5 |
Пример условного обозначения хомута типа I, исполнения II, D = 100 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут ТI-II-100-25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут ТI-II-100-25-Кд15.хр ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Хомут TI-II-100-12Х18Н10Т-Хим.Пас ГОСТ 17679-80

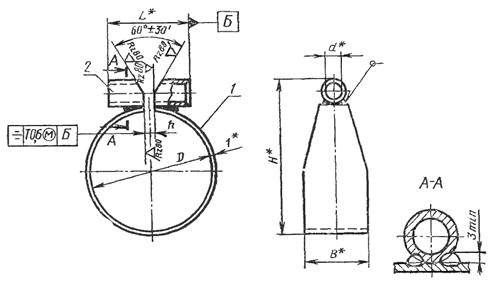

Тип II
Деталь - в состоянии ее измерения.

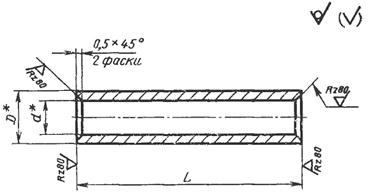

1 - кольцо; 2 - втулка
* Размеры для справок.
Сварка - ручная дуговая; допускается сварка в среде инертных газов газовая.
Таблица 4
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
d |
B |
L |
H |
h |
Масса 1000 шт., кг » |
Обозначения деталей из стали марок |
Применяемость |
|||
|
20 |
12X18H10T |
20 |
12Х18Н10Т |
||||||||
|
Дет. 1. Кольцо |
Дет. 2. Втулка |
||||||||||
|
14 |
5,2 |
10 |
16 |
24 |
3 |
7,5 |
14-10-20 |
14-10-12Х18Н10Т |
5,2-16-20 |
5,2-16-12Х18Н10Т |
|
|
15 |
8,7 |
14-15-20 |
14-15-12Х18Н10Т |
||||||||
|
20 |
9,9 |
14-20-20 |
14-20-12Х18Н10Т |
||||||||
|
16 |
10 |
26 |
8,0 |
16-10-20 |
16-10-12Х18Н10Т |
||||||
|
15 |
9,6 |
16-15-20 |
16-15-12X18H10T |
||||||||
|
20 |
10,8 |
16-20-20 |
16-20-12Х18Н10Т |
||||||||
|
18 |
10 |
28 |
8,5 |
18-10-20 |
18-10-12Х18Н10Т |
||||||
|
15 |
10,4 |
18-15-20 |
18-15-12Х18Н10Т |
||||||||
|
20 |
11,9 |
18-20-20 |
18-20-12Х18Н10Т |
||||||||
|
20 |
10 |
20 |
30 |
9,9 |
20-10-20 |
20-10-12Х18Н10Т |
5,2-20-20 |
5,2-20-12X18Н10Т |
|||
|
15 |
12,0 |
20-15-20 |
20-15-12Х18Н10Т |
||||||||
|
20 |
13,7 |
20-20-20 |
20-20-12X18Н10Т |
||||||||
|
22 |
10 |
32 |
10,4 |
22-10-20 |
22-10-12Х18Н10Т |
||||||
|
15 |
12,7 |
22-15-20 |
22-15-12Х18Н10Т |
||||||||
|
20 |
14,7 |
22-20-20 |
22-20-12X18Н10Т |
||||||||
|
24 |
10 |
34 |
10,9 |
24-10-20 |
24-10-12Х18Н10Т |
||||||
|
15 |
13,5 |
24-15-20 |
24-15-12Х18Н10Т |
||||||||
|
20 |
15,9 |
24-20-20 |
24-20-12X18Н10Т |
||||||||
|
25 |
10 |
35 |
11,4 |
25-10-20 |
25-10-12Х18Н10Т |
||||||
|
15 |
13,8 |
25-15-20 |
25-15-12X18Н10Т |
||||||||
|
20 |
16,2 |
25-20-20 |
25-20-12Х18Н10Т |
||||||||
|
28 |
10 |
38 |
11,8 |
28-10-20 |
28-10-12Х18Н10Т |
||||||
|
15 |
14,7 |
28-15-20 |
28-15-12Х18Н10Т |
||||||||
|
20 |
17,7 |
28-20-20 |
28-20-12X18Н10Т |
||||||||
|
30 |
10 |
40 |
12,3 |
30-10-20 |
30-10-12Х18Н10Т |
||||||
|
15 |
15,5 |
30-15-20 |
30-15-12Х18Н10Т |
||||||||
|
20 |
18,6 |
30-20-20 |
30-20-12X18Н10Т |
||||||||
|
32 |
10 |
42 |
12,9 |
32-10-20 |
32-10-12Х18Н10Т |
||||||
|
15 |
16,4 |
32-15-20 |
32-15-12Х18Н10Т |
||||||||
|
20 |
19,7 |
32-20-20 |
32-20-12Х18Н10Т |
||||||||
|
34 |
10 |
22 |
44 |
13,8 |
34-10-20 |
34-10-12Х18Н10Т |
|||||
|
15 |
17,6 |
34-15-20 |
34-15-12Х18Н10Т |
||||||||
|
20 |
21,1 |
34-20-20 |
34-20-12Х18Н10Т |
||||||||
|
36 |
10 |
46 |
14,1 |
36-10-20 |
36-10-12Х18Н10Т |
||||||
|
15 |
18,3 |
36-15-20 |
36-15-12Х18Н10Т |
||||||||
|
20 |
22,0 |
36-20-20 |
36-20-12Х18Н10Т |
||||||||
|
38 |
6,2 |
10 |
25 |
49 |
5 |
16,4 |
38-10-20 |
38-10-12Х18Н10Т |
6,2-25-20 |
6,2-25-12Х18Н10Т |
|
|
15 |
20,7 |
38-15-20 |
38-15-12Х18Н10Т |
||||||||
|
20 |
24,7 |
38-20-20 |
38-20-12X18Н10Т |
||||||||
|
40 |
10 |
51 |
16,8 |
40-10-20 |
40-10-12Х18Н10Т |
||||||
|
15 |
21,3 |
40-15-20 |
40-15-12Х18Н10Т |
||||||||
|
20 |
25,5 |
40-20-20 |
40-20-12Х18Н10Т |
||||||||
|
25 |
29,7 |
40-25-20 |
40-25-12X18Н10Т |
||||||||
|
42 |
10 |
53 |
17,3 |
42-10-20 |
42-10-12Х18Н10Т |
||||||
|
15 |
22,1 |
42-15-20 |
42-15-12Х18Н10Т |
||||||||
|
20 |
26,5 |
42-20-20 |
42-20-12X18Н10Т |
||||||||
|
25 |
31,0 |
42-25-20 |
42-25-12Х18Н10Т |
||||||||
|
45 |
10 |
56 |
18,1 |
45-10-20 |
45-10-12Х18Н10Т |
||||||
|
15 |
23,2 |
45-15-20 |
45-15-12Х18Н10Т |
||||||||
|
20 |
28,0 |
44-20-20 |
45-20-12Х18Н10Т |
||||||||
|
25 |
32,9 |
45-25-20 |
45-25-12Х18Н10Т |
||||||||
|
48 |
10 |
59 |
18,8 |
48-10-20 |
48-10-12X18Н10Т |
||||||
|
15 |
24,2 |
48-15-20 |
48-15-12Х18Н10Т |
||||||||
|
20 |
29,5 |
48-20-20 |
48-20-12X18Н10Т |
||||||||
|
25 |
34,7 |
48-25-20 |
48-25-12Х18Н10Т |
||||||||
|
50 |
10 |
28 |
61 |
20,0 |
50-10-20 |
50-10-12Х18Н10Т |
6,2-28-20 |
6,2-28-12Х18Н10Т |
|||
|
15 |
25,7 |
50-15-20 |
50-15-12X18Н10Т |
||||||||
|
20 |
31,2 |
50-20-20 |
50-20-12X18Н10Т |
||||||||
|
25 |
36,7 |
50-25-20 |
50-25-12X18Н10Т |
||||||||
|
30 |
42,1 |
50-30-20 |
50-30-12Х18Н10Т |
||||||||
|
56 |
10 |
67 |
21,4 |
56-10-20 |
56-10-12Х18Н10Т |
||||||
|
15 |
28,0 |
56-15-20 |
56-15-12Х18Н10Т |
||||||||
|
20 |
34,0 |
56-20-20 |
56-20-12Х18Н10Т |
||||||||
|
25 |
40,5 |
56-25-20 |
56-25-12Х18Н10Т |
||||||||
|
30 |
46,5 |
56-30-20 |
56-30-12X18Н10Т |
||||||||
|
60 |
10 |
71 |
22,6 |
60-10-20 |
60-10-12Х18Н10Т |
||||||
|
15 |
29,5 |
60-15-20 |
60-15-12Х18Н10Т |
||||||||
|
20 |
36,2 |
60-20-20 |
60-20-12X18Н10Т |
||||||||
|
25 |
42,9 |
60-25-20 |
60-25-12Х18Н10Т |
||||||||
|
30 |
49,5 |
60-30-20 |
60-30-12X18H10T |
||||||||
|
63 |
10 |
74 |
23,2 |
63-10-20 |
63-10-12Х18Н10Т |
||||||
|
15 |
30,5 |
63-15-20 |
63-15-12Х18Н10Т |
||||||||
|
20 |
37,5 |
63-20-20 |
63-20-12X18H10T |
||||||||
|
25 |
44,5 |
63-25-20 |
63-25-12Х18Н10Т |
||||||||
|
30 |
51,5 |
63-30-20 |
63-30-12X18Н10Т |
||||||||
|
65 |
10 |
76 |
23,7 |
65-10-20 |
65-10-12Х18Н10Т |
||||||
|
15 |
31,2 |
65-15-20 |
65-15-12Х18Н10Т |
||||||||
|
20 |
38,7 |
65-20-20 |
65-20-12X18Н10Т |
||||||||
|
25 |
45,9 |
65-25-20 |
65-20-12X18Н10Т |
||||||||
|
30 |
52,9 |
65-30-20 |
65-30-12X18Н10Т |
||||||||
|
70 |
15 |
81 |
33,2 |
70-15-20 |
70-15-12Х18Н10Т |
||||||
|
20 |
41,1 |
70-20-20 |
70-20-12X18Н10Т |
||||||||
|
25 |
48,9 |
70-25-20 |
70-25-12X18Н10Т |
||||||||
|
30 |
57,0 |
70-30-20 |
70-30-12Х18Н10Т |
||||||||
|
75 |
15 |
86 |
35,0 |
75-15-20 |
75-15-12Х18Н10Т |
||||||
|
20 |
43,5 |
75-20-20 |
75-20-12Х18Н10Т |
||||||||
|
25 |
51,5 |
75-25-20 |
75-25-12X18Н10Т |
||||||||
|
30 |
59,5 |
75-30-20 |
75-30-12X18Н10Т |
||||||||
|
35 |
68,5 |
75-35-20 |
75-35-12Х18Н10Т |
||||||||
|
80 |
15 |
91 |
37,0 |
80-15-20 |
80-15-12Х18Н10Т |
||||||
|
20 |
46,0 |
80-20-20 |
80-20-12Х18Н10Т |
||||||||
|
25 |
55,0 |
80-25-20 |
80-25-12Х18Н10Т |
||||||||
|
30 |
64,5 |
80-30-20 |
80-30-12X18Н10Т |
||||||||
|
35 |
73,5 |
80-35-20 |
80-35-12Х18Н10Т |
||||||||
|
40 |
82,5 |
80-40-20 |
80-40-12Х18Н10Т |
||||||||
|
85 |
15 |
96 |
38,5 |
85-15-20 |
85-15-12Х18Н10Т |
||||||
|
20 |
48,5 |
85-20-20 |
85-20-12Х18Н10Т |
||||||||
|
25 |
58,0 |
85-25-20 |
85-25-12Х18Н10Т |
||||||||
|
30 |
67,5 |
85-30-20 |
85-30-12Х18Н10Т |
||||||||
|
35 |
77,5 |
85-35-20 |
85-35-12Х18Н10Т |
||||||||
|
40 |
87,5 |
85-40-20 |
85-40-12Х18Н10Т |
||||||||
|
90 |
15 |
101 |
40,5 |
90-15-20 |
90-15-12Х18Н10Т |
||||||
|
20 |
51,5 |
90-20-20 |
90-20-12X18Н10Т |
||||||||
|
25 |
61,5 |
90-25-20 |
90-25-12Х18Н10Т |
||||||||
|
30 |
71,5 |
90-30-20 |
90-30-12Х18Н10Т |
||||||||
|
35 |
82,5 |
90-35-20 |
90-35-12Х18Н10Т |
||||||||
|
40 |
93,5 |
90-40-20 |
90-40-12X18Н10Т |
||||||||
|
95 |
20 |
106 |
53,5 |
95-20-20 |
95-20-12X18H10T |
||||||
|
25 |
64,5 |
95-25-20 |
95-25-12X18H10T |
||||||||
|
30 |
75,5 |
95-30-20 |
95-30-12X18H10T |
||||||||
|
35 |
86,5 |
95-35-20 |
96-36-12Х18Н10Т |
||||||||
|
40 |
98,0 |
95-40-20 |
95-40-12Х18Н10Т |
||||||||
|
100 |
20 |
30 |
111 |
57,0 |
105-20-20 |
100-20-12X18Н10Т |
6,3-30-20 |
6,2-30-12X18Н10Т |
|||
|
25 |
68,0 |
100-25-20 |
100-25-12Х18Н10Т |
||||||||
|
30 |
80,0 |
100-30-20 |
100-30-12X18Н10Т |
||||||||
|
35 |
91,5 |
100-35-20 |
100-35-12Х18Н10Т |
||||||||
|
40 |
103,0 |
100-40-20 |
100-40-12Х18Н10Т |
||||||||
|
110 |
20 |
121 |
61,0 |
110-20-20 |
110-20-12Х18Н10Т |
||||||
|
25 |
74,0 |
110-25-20 |
110-25-12Х18Н10Т |
||||||||
|
30 |
87,0 |
110-30-20 |
110-30-12Х18Н10Т |
||||||||
|
35 |
99,5 |
110-35-20 |
110-35-12Х18Н10Т |
||||||||
|
40 |
112,0 |
110-40-20 |
110-40-12Х18Н10Т |
||||||||
|
120 |
20 |
131 |
66,5 |
120-20-20 |
130-20-12Х18Н10Т |
||||||
|
25 |
80,0 |
120-25-20 |
120-25-12Х18Н10Т |
||||||||
|
30 |
94,0 |
120-30-20 |
120-30-12X18Н10Т |
||||||||
|
35 |
108,0 |
120-35-20 |
120-35-12Х18Н10Т |
||||||||
|
40 |
122,0 |
120-40-20 |
120-40-12Х18Н10Т |
||||||||
|
130 |
20 |
141 |
71,5 |
130-20-20 |
130-20-12Х18Н10Т |
||||||
|
25 |
86,5 |
130-25-20 |
130-25-12Х18Н10Т |
||||||||
|
30 |
102,0 |
130-30-20 |
130-30-12Х18Н10Т |
||||||||
|
35 |
118,0 |
130-35-30 |
130-35-12X18Н10Т |
||||||||
|
40 |
133,0 |
130-40-20 |
130-40-12Х18Н10Т |
||||||||
|
140 |
20 |
40 |
151 |
78,8 |
140-20-20 |
140-20-12X18Н10Т |
6,2-40-20 |
6,2-40-12Х18Н10Т |
|||
|
25 |
95,3 |
140-25-20 |
140-25-12X18H10T |
||||||||
|
30 |
110,8 |
140-30-20 |
140-30-12X18H10Т |
||||||||
|
35 |
128,8 |
140-35-20 |
140-35-12X18Н10Т |
||||||||
|
40 |
144,8 |
140-40-20 |
140-40-12Х18Н10Т |
||||||||
|
150 |
20 |
161 |
83,8 |
150-20-20 |
150-20-12Х18Н10Т |
||||||
|
25 |
101,3 |
150-25-20 |
150-25-12X18Н10Т |
||||||||
|
30 |
118,8 |
150-30-20 |
150-30-12Х18Н10Т |
||||||||
|
35 |
137,8 |
150-35-20 |
150-35-12Х18Н10Т |
||||||||
|
40 |
154,8 |
150-40-20 |
150-40-12X18Н10Т |
||||||||
|
155 |
20 |
166 |
86,3 |
155-20-20 |
155-20-12X18Н10Т |
||||||
|
25 |
104,3 |
155-25-20 |
155-25-12Х18Н10Т |
||||||||
|
30 |
121,8 |
155-30-20 |
155-30-12X18Н10Т |
||||||||
|
35 |
141,8 |
155-35-20 |
155-35-12Х18Н10Т |
||||||||
|
40 |
158,8 |
155-40-20 |
155-40-12Х18Н10Т |
||||||||
Пример условного обозначения хомута типа II D = 40 мм, B = 20 мм, из стали марки 20, с покрытием Ц15хр:
Хомут ТII-40-20-20-Ц15хр ГОСТ 17679-80
То же, из стали марки 20, с покрытием Кд15.хр:
Хомут ТII-40-20-20-Кд15.хр ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Хомут ТII-40-20-12Х18Н10Т-Хим.Пас ГОСТ 17679-80
То же, из стали марки 20 без покрытия:
Хомут ТII-40-20 ГОСТ 17679-80

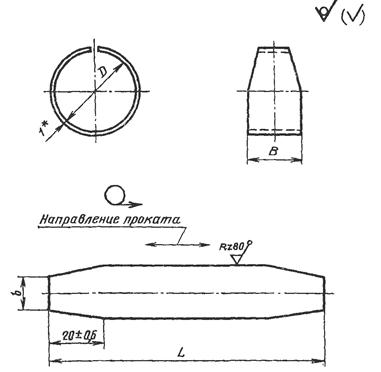

Деталь 1. Кольцо
* Размер для справок.
Таблица 5
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
L |
В (пред. откл. ±0,5) |
b (пред. откл. ±0,5) |
Масса 1000 шт., кг » |
D (пред. откл. +0,5 -0,3) |
L |
В (пред. откл. ±0,5) |
b (пред. откл. ±0,5) |
Масса 1000 шт., кг » |
|
14 |
47 |
10 |
- |
3,69 |
32 |
104 |
10 |
- |
8,15 |
|
15 |
12 |
4,90 |
15 |
12 |
11,70 |
||||
|
20 |
6,10 |
20 |
15,00 |
||||||
|
16 |
53 |
10 |
- |
4,16 |
34 |
110 |
10 |
- |
8,60 |
|
15 |
12 |
5,75 |
15 |
12 |
12,40 |
||||
|
20 |
7,0 |
20 |
15,90 |
||||||
|
18 |
60 |
10 |
- |
4,70 |
36 |
116 |
10 |
- |
8,86 |
|
15 |
12 |
6,60 |
15 |
12 |
13,10 |
||||
|
20 |
8,10 |
20 |
16,80 |
||||||
|
20 |
66 |
10 |
- |
5,18 |
38 |
123 |
10 |
- |
9,65 |
|
15 |
12 |
7,25 |
15 |
12 |
14,00 |
||||
|
20 |
9,00 |
20 |
18,00 |
||||||
|
22 |
72 |
10 |
- |
5,65 |
40 |
129 |
10 |
- |
10,10 |
|
15 |
12 |
8,00 |
15 |
12 |
14,60 |
||||
|
20 |
10,00 |
20 |
18,80 |
||||||
|
24 |
79 |
10 |
- |
6,20 |
25 |
23,00 |
|||
|
15 |
12 |
8,78 |
42 |
135 |
10 |
- |
10,60 |
||
|
20 |
11,15 |
15 |
12 |
15,40 |
|||||
|
25 |
82 |
10 |
- |
6,65 |
20 |
19,80 |
|||
|
15 |
12 |
9,10 |
25 |
24,30 |
|||||
|
20 |
11,50 |
45 |
145 |
10 |
- |
11,40 |
|||
|
28 |
91 |
10 |
- |
7,14 |
15 |
12 |
16,50 |
||
|
15 |
12 |
10,00 |
20 |
21,30 |
|||||
|
20 |
13,00 |
25 |
26,20 |
||||||
|
30 |
97 |
10 |
- |
7,60 |
48 |
154 |
10 |
- |
12,10 |
|
15 |
12 |
10,80 |
15 |
12 |
17,50 |
||||
|
20 |
13,90 |
20 |
22,80 |
||||||
|
25 |
28,00 |
||||||||
|
50 |
160 |
10 |
- |
12,50 |
70 |
223 |
25 |
41,40 |
|
|
15 |
12 |
18,20 |
30 |
49,50 |
|||||
|
20 |
23,70 |
75 |
238 |
15 |
27,50 |
||||
|
25 |
29,20 |
20 |
36,00 |
||||||
|
30 |
34,60 |
25 |
44,00 |
||||||
|
56 |
179 |
10 |
- |
13,90 |
30 |
52,00 |
|||
|
15 |
12 |
20,50 |
35 |
61,00 |
|||||
|
20 |
26,50 |
80 |
254 |
15 |
29,50 |
||||
|
25 |
33,00 |
20 |
38,50 |
||||||
|
30 |
39,00 |
25 |
47,50 |
||||||
|
60 |
192 |
10 |
- |
15,10 |
30 |
57,00 |
|||
|
15 |
12 |
22,00 |
35 |
66,00 |
|||||
|
20 |
28,70 |
40 |
75,00 |
||||||
|
25 |
35,40 |
85 |
270 |
15 |
31,00 |
||||
|
30 |
42,00 |
20 |
41,00 |
||||||
|
63 |
200 |
10 |
- |
15,65 |
25 |
50,50 |
|||
|
15 |
12 |
23,00 |
30 |
60,00 |
|||||
|
20 |
30,00 |
35 |
70,00 |
||||||
|
25 |
37,00 |
40 |
80,00 |
||||||
|
30 |
44,00 |
90 |
286 |
15 |
33,00 |
||||
|
65 |
207 |
10 |
- |
16,20 |
20 |
44,00 |
|||
|
15 |
12 |
23,70 |
25 |
54,00 |
|||||
|
20 |
31,20 |
30 |
64,00 |
||||||
|
25 |
38,40 |
35 |
75,00 |
||||||
|
30 |
45,40 |
40 |
86,00 |
||||||
|
70 |
223 |
15 |
25,70 |
95 |
302 |
20 |
46,00 |
||
|
20 |
33,60 |
25 |
57,00 |
||||||
|
30 |
68,00 |
||||||||
|
95 |
302 |
35 |
79,00 |
130 |
412 |
30 |
94,00 |
||
|
40 |
90,50 |
35 |
110,00 |
||||||
|
100 |
318 |
20 |
49,00 |
40 |
125,00 |
||||
|
25 |
60,00 |
140 |
442 |
20 |
68,00 |
||||
|
30 |
72,00 |
25 |
84,50 |
||||||
|
35 |
83,50 |
30 |
100,00 |
||||||
|
40 |
95,00 |
35 |
118,00 |
||||||
|
110 |
348 |
20 |
53,00 |
40 |
134,00 |
||||
|
25 |
66,00 |
150 |
474 |
20 |
73,00 |
||||
|
30 |
79,00 |
25 |
90,50 |
||||||
|
35 |
91,50 |
30 |
108,00 |
||||||
|
40 |
104,00 |
35 |
127,00 |
||||||
|
120 |
380 |
20 |
58,50 |
40 |
144,00 |
||||
|
25 |
72,00 |
155 |
490 |
20 |
75,50 |
||||
|
30 |
86,00 |
25 |
93,50 |
||||||
|
35 |
100,00 |
30 |
111,00 |
||||||
|
40 |
114,00 |
35 |
131,00 |
||||||
|
130 |
412 |
20 |
63,50 |
40 |
148,00 |
||||
|
25 |
78,50 |
Пример условного обозначения кольца D = 34 мм, B = 20 мм, из стали марки 20:
Кольцо 34-20-20 ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т:
Кольцо 34-20-12Х18Н10Т ГОСТ 17679-80
Деталь 2. Втулка
* Размеры для справок.
Таблица 6
Размеры в мм
|
D |
L (пред. откл. ±0,4) |
Масс 1000 шт., кг » |
Применяемость |
|
|
5,2 |
8 |
16 |
3,8 |
|
|
20 |
4,7 |
|||
|
22 |
5,2 |
|||
|
6,2 |
9 |
25 |
6,7 |
|
|
28 |
7,5 |
|||
|
30 |
8,0 |
|||
|
40 |
10,8 |
Пример условного обозначения втулки d = 6,2 мм, L = 25 мм, из стали марки 20:
Втулка 6,2-25-20 ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т:
Втулка 6,2-25-12Х18Н10Т ГОСТ 17679-80
3. Конструкция и размеры хомутов для крепления трубопроводов и кабелей должны соответствовать указанным на черт. 6 - 11 и в табл. 7 - 12, соответственно.
Тип III
Деталь - в состоянии ее измерения.
* Размеры для справок.
** Размер обеспечивается инструментом.
Допуск симметричности центра радиуса RT 0,6 мм (допуск зависимый) относительно поверхности Б.
Таблица 7
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
d (пред. откл. по Н13) |
А |
B (пред. откл. по h15) |
L |
l |
h |
S |
R |
r |
Масса 1000 шт., кг » |
Применяемость |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
стальных хомутов |
хомутов из алюминиевого сплава |
|||||||||
|
3 |
2,4 |
7,5 |
±0,3 |
6 |
12,5 |
3,0 |
1,0 |
+0,5 |
0,5 |
3,5 |
1,5 |
0,6 |
0,2 |
|
|
3,4 |
8,5 |
8 |
14,0 |
3,5 |
4,5 |
1,0 |
0,4 |
|||||||
|
5,5 |
11,0 |
±0,5 |
12 |
19,0 |
6,0 |
8,5 |
1,7 |
0,6 |
||||||
|
4 |
2,4 |
8,0 |
±0,3 |
6 |
13,5 |
3,0 |
3,5 |
0,7 |
0,3 |
|||||
|
3,4 |
9,0 |
8 |
15,0 |
3,5 |
4,5 |
1,0 |
0,4 |
|||||||
|
5,5 |
11,0 |
±0,5 |
12 |
19,5 |
6,0 |
8,5 |
1,9 |
0,7 |
||||||
|
5 |
2,4 |
8,5 |
±0,3 |
6 |
14,5 |
3,0 |
3,5 |
0,8 |
0,3 |
|||||
|
3,4 |
9,5 |
8 |
16,0 |
3,5 |
4,5 |
1,1 |
0,4 |
|||||||
|
5,5 |
12,0 |
±0,5 |
12 |
21,0 |
6,0 |
8,5 |
2,0 |
0,7 |
||||||
|
6 |
2,4 |
9,0 |
±0,3 |
6 |
15,5 |
3,0 |
3,5 |
0,9 |
0,3 |
|||||
|
3,4 |
10,0 |
8 |
17,0 |
3,5 |
4,5 |
1,2 |
0,4 |
|||||||
|
5,5 |
12,5 |
±0,5 |
12 |
22,0 |
6,0 |
8,5 |
2,2 |
0,8 |
||||||
|
6,6 |
13,5 |
23,0 |
2,3 |
0,8 |
||||||||||
|
16 |
25,5 |
8,0 |
1,0 |
10,0 |
6,2 |
2,2 |
||||||||
|
8 |
2,9 |
11,0 |
±0,3 |
6 |
19,3 |
3,5 |
0,8 |
3,5 |
1,7 |
0,6 |
||||
|
3,4 |
8 |
4,5 |
2,3 |
0,8 |
||||||||||
|
5,5 |
13,5 |
±0,5 |
12 |
24,3 |
6,0 |
8,5 |
4,0 |
1,4 |
||||||
|
6,6 |
14,0 |
24,8 |
4,0 |
1,4 |
||||||||||
|
16 |
27,0 |
8,0 |
1,0 |
10,0 |
7,1 |
2,5 |
||||||||
|
10 |
2,9 |
12,0 |
±0,3 |
6 |
21,3 |
3,5 |
0,8 |
3,5 |
2,0 |
0,7 |
||||
|
3,4 |
8 |
4,5 |
2,6 |
0,9 |
||||||||||
|
5,5 |
14,5 |
±0,5 |
12 |
26,3 |
6,0 |
8,5 |
4,5 |
1,6 |
||||||
|
6,6 |
15,0 |
±0,5 |
12 |
26,8 |
6,0 |
± 0,5 |
8,5 |
4,5 |
1,6 |
|||||
|
16 |
29,0 |
8,0 |
1,0 |
10,0 |
7,7 |
2,8 |
||||||||
|
12 |
2,9 |
13,0 |
±0,3 |
6 |
23,3 |
3,5 |
0,8 |
3,5 |
2,2 |
0,8 |
||||
|
3,4 |
8 |
2,5 |
±1,0 |
4,5 |
2,9 |
1,1 |
||||||||
|
5,5 |
15,5 |
±0,5 |
12 |
28,3 |
6,0 |
8,5 |
4,9 |
1,7 |
||||||
|
6,6 |
16,0 |
±0,5 |
28,8 |
4,9 |
1,7 |
|||||||||
|
16 |
31,0 |
8,0 |
1,0 |
10,0 |
8,3 |
3,0 |
||||||||
|
14 |
2,9 |
14,0 |
±0,3 |
6 |
25,3 |
3,5 |
0,8 |
3,5 |
2,4 |
0,9 |
||||
|
3,4 |
8 |
4,5 |
3,2 |
1,2 |
||||||||||
|
5,5 |
16,5 |
±0,5 |
12 |
30,3 |
6,0 |
8,5 |
5,4 |
1,9 |
||||||
|
6,6 |
17,0 |
30,8 |
5,4 |
1,9 |
||||||||||
|
16 |
33,0 |
8,0 |
1,0 |
10,0 |
9,1 |
3,2 |
||||||||
|
16 |
2,9 |
15,0 |
±0,3 |
6 |
27,3 |
3,5 |
0,8 |
3,5 |
2,8 |
1,0 |
||||
|
3,4 |
8 |
4,5 |
3,7 |
1,3 |
||||||||||
|
5,5 |
17,5 |
±0,5 |
12 |
32,3 |
6,0 |
8,5 |
6,0 |
2,0 |
||||||
|
6,6 |
18,0 |
32,8 |
6,0 |
2,0 |
||||||||||
|
16 |
35,0 |
8,0 |
1,0 |
10,0 |
10,6 |
3,8 |
||||||||
|
18 |
3,4 |
19,0 |
±0,3 |
8 |
32,5 |
3,5 |
4,5 |
2,0 |
5,5 |
1,9 |
||||
|
5,5 |
20,5 |
±0,5 |
12 |
36,5 |
6,0 |
8,5 |
8,9 |
3,2 |
||||||
|
9,0 |
23,5 |
16 |
41,5 |
8,0 |
10,0 |
12,5 |
4,5 |
|||||||
|
20 |
3,4 |
20,0 |
±0,3 |
8 |
34,5 |
3,5 |
4,5 |
1,5 |
5,8 |
2,1 |
||||
|
5,5 |
21,5 |
±0,5 |
12 |
38,5 |
6,0 |
8,5 |
2,0 |
9,4 |
3,5 |
|||||
|
9,0 |
24,5 |
16 |
43,5 |
8,0 |
10,0 |
13,3 |
4,7 |
|||||||
|
22 |
5,5 |
23,0 |
12 |
41,2 |
6,0 |
1,2 |
8,5 |
12,3 |
4,4 |
|||||
|
9,0 |
25,5 |
16 |
45,7 |
8,0 |
10,0 |
17,1 |
6,1 |
|||||||
|
24 |
5,5 |
24,5 |
12 |
43,7 |
6,0 |
8,5 |
13,3 |
4,7 |
||||||
|
9,0 |
27,0 |
16 |
48,2 |
8,0 |
10,0 |
18,4 |
6,5 |
|||||||
|
25 |
5,5 |
25,0 |
12 |
44,7 |
6,0 |
8,5 |
13,6 |
4,9 |
||||||
|
9,0 |
27,5 |
16 |
49,2 |
8,0 |
10,0 |
18,7 |
6,7 |
|||||||
|
28 |
5,5 |
26,5 |
12 |
47,7 |
6,0 |
8,5 |
14,5 |
5,2 |
||||||
|
9,0 |
28,5 |
16 |
51,7 |
8,0 |
10,0 |
20,1 |
7,2 |
|||||||
|
30 |
5,5 |
27,5 |
12 |
49,7 |
6,0 |
8,5 |
15,5 |
5,5 |
||||||
|
9,0 |
30,5 |
16 |
54,7 |
8,0 |
10,0 |
21,6 |
7,7 |
|||||||
|
32 |
5,5 |
29,0 |
12 |
52,2 |
6,0 |
8,5 |
3,0 |
16,4 |
5,8 |
|||||
|
9,0 |
31,5 |
16 |
56,7 |
8,0 |
10,0 |
22,6 |
8,1 |
|||||||
|
34 |
5,5 |
30,0 |
12 |
54,2 |
6,0 |
8,5 |
17,2 |
6,2 |
||||||
|
9,0 |
33,5 |
16 |
59,7 |
8,0 |
10,0 |
23,9 |
8,5 |
|||||||
|
36 |
5,5 |
31,0 |
12 |
56,5 |
6,0 |
1,5 |
8,5 |
4,00 |
22,5 |
8,1 |
||||
|
9,0 |
34,5 |
16 |
62,0 |
8,0 |
10,0 |
31,2 |
11,1 |
|||||||
|
38 |
5,5 |
33,0 |
12 |
59,5 |
6,0 |
8,5 |
23,0 |
8,2 |
||||||
|
9,0 |
36,0 |
16 |
64,5 |
8,0 |
10,0 |
32,8 |
11,7 |
|||||||
|
40 |
5,5 |
33,0 |
12 |
60,5 |
6,0 |
8,5 |
24,4 |
8,7 |
||||||
|
9,0 |
37,5 |
16 |
67,0 |
8,0 |
10,0 |
34,2 |
12,2 |
|||||||
|
42 |
5,5 |
34,0 |
12 |
62,5 |
6,0 |
8,5 |
25,3 |
9,0 |
||||||
|
9,0 |
39,5 |
16 |
70,0 |
8,0 |
10,5 |
35,7 |
12,7 |
|||||||
|
45 |
5,5 |
35,5 |
12 |
65,5 |
6,0 |
8,5 |
26,8 |
9,6 |
||||||
|
9,0 |
41,0 |
16 |
73,0 |
8,0 |
10,0 |
37,8 |
13,5 |
|||||||
|
48 |
5,5 |
37,5 |
12 |
69,0 |
6,0 |
8,5 |
27,4 |
9,8 |
||||||
|
9,0 |
43,0 |
16 |
76,5 |
8,0 |
10,0 |
38,5 |
13,7 |
|||||||
|
50 |
5,5 |
38,5 |
12 |
71,0 |
6,0 |
8,5 |
28,2 |
10,1 |
||||||
|
9,0 |
44,0 |
16 |
78,5 |
8,0 |
10,0 |
39,7 |
14,2 |
|||||||
|
53 |
5,5 |
41,5 |
12 |
75,5 |
6,0 |
8,5 |
29,7 |
10,6 |
||||||
|
9,0 |
47,0 |
16 |
83,0 |
8,0 |
10,0 |
42,1 |
15,0 |
|||||||
|
56 |
5,5 |
45,0 |
12 |
80,5 |
6,0 |
8,5 |
31,2 |
11,1 |
||||||
|
9,0 |
50,5 |
16 |
88,0 |
8,0 |
10,0 |
43,6 |
15,5 |
|||||||
|
60 |
5,5 |
43,5 |
12 |
81,0 |
6,0 |
8,5 |
32,9 |
11,7 |
||||||
|
9,0 |
49,0 |
16 |
88,5 |
8,0 |
10,0 |
46,0 |
16,4 |
|||||||
|
63 |
5,5 |
45,0 |
12 |
84,0 |
6,0 |
8,5 |
34,5 |
12,3 |
||||||
|
9,0 |
50,5 |
16 |
91,5 |
8,0 |
10,0 |
47,9 |
17,1 |
|||||||
|
65 |
5,5 |
46,0 |
12 |
86,0 |
6,0 |
8,5 |
35,4 |
12,6 |
||||||
|
9,0 |
51,5 |
16 |
93,5 |
8,0 |
10,0 |
49,4 |
17,6 |
|||||||
Пример условного обозначения хомута типа III D = 14 мм, B = 12 мм, d = 6,6 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут ТKIII-14-12-6,6-25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут ТKIII-14-12-6,6-25-Кд15.хр ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Хомут ТKIII-14-12-6,6-12Х18Н10Т-Хим.Пас ГОСТ 17679-80
То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.хр:
Хомут ТKIII-14-12-6,6-Д16.А.М-Ан.Окс.Нхр ГОСТ 17679-80

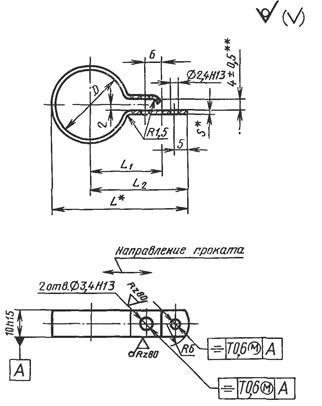

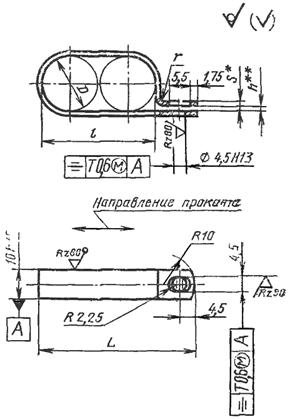

Тип IV
Деталь - в состоянии ее измерения.
* Размер для справок.
** Размер обеспечивается инструментом.
Допуск симметричности центра радиуса R10T 0,6 мм (допуск зависимый) относительно поверхности А.
Таблица 8
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
L (пред. откл. ± 0,6) |
l (пред.откл. ± 0,5) |
h |
S |
r |
Масса 1000 шт., кг » |
Применяемость |
||
|
Номин. |
Пред. откл. |
стальных хомутов |
хомутов из алюминиевых сплавов |
||||||
|
3 |
18 |
6 |
1 |
+0,5 |
0,5 |
0,8 |
1,2 |
0,4 |
|
|
4 |
20 |
8 |
1,6 |
0,6 |
|||||
|
5 |
22 |
10 |
1,8 |
0,7 |
|||||
|
6 |
24 |
12 |
1,9 |
0,7 |
|||||
|
8 |
30 |
16 |
2 |
±0,5 |
1,0 |
1,5 |
4,7 |
1,7 |
|
|
10 |
34 |
20 |
5,5 |
2,0 |
|||||
|
12 |
38 |
24 |
6,4 |
2,3 |
|||||
|
14 |
42 |
28 |
6,9 |
2,5 |
|||||
|
(15) |
45 |
30 |
7,6 |
2,7 |
|||||
|
16 |
48 |
32 |
7,8 |
2,7 |
|||||
|
18 |
52 |
36 |
8,9 |
3,2 |
|||||
|
20 |
55 |
40 |
9,7 |
3,5 |
|||||
Примечание. Диаметр D, заключенный в скобки, применять не рекомендуется.
Пример условного обозначения хомута типа IV, D = 20 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут ТKIV-20-25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут TKIV-20-25-Kд15.xp ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Хомут ТKIV-20-12Х18Н10Т-Хим.Пас ГОСТ 17679-80
То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.хр:
Хомут ТKIV-20-Д16.А.М-Ан.Окс.Нхр ГОСТ 17679-80

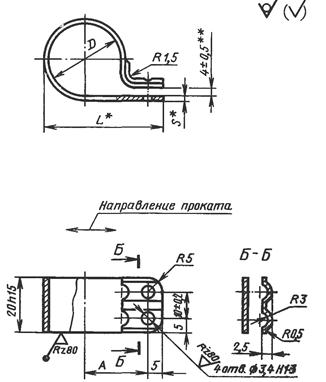

Тип V
Деталь - в состоянии ее измерения.
* Размер для справок.
** Размер обеспечивается инструментом.
Допуск симметричности центра радиуса R8T 0,6 мм (допуск зависимый) относительно поверхности Д.
Таблица 9
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
d (пред. откл. по Н13) |
А (пред. откл. ±0,5) |
L |
l |
h |
h1 (пред. откл. +1) |
h2 (пред. откл. ±0,3) |
S |
r |
r1 (пред. откл. ±0,3) |
r2 |
Масса 1000 шт., кг » |
Применяемость |
|
|
стальных хомутов |
хомутов из алюминиевого сплава |
|||||||||||||
|
18 |
4,5 |
19,0 |
34,0 |
5 |
8 |
4 |
1,2 |
1,0 |
2,0 |
2,5 |
4 |
8,8 |
3,2 |
|
|
20 |
20,0 |
36,0 |
9,5 |
3,4 |
||||||||||
|
22 |
21,0 |
38,0 |
10,2 |
3,6 |
||||||||||
|
24 |
22,0 |
40,2 |
5 |
1,2 |
5 |
12,8 |
4,5 |
|||||||
|
25 |
22,5 |
41,2 |
13,3 |
4,7 |
||||||||||
|
28 |
24,0 |
44,2 |
10 |
14,6 |
5,2 |
|||||||||
|
30 |
25,0 |
46,2 |
15,3 |
5,5 |
||||||||||
|
32 |
26,0 |
48,2 |
12 |
16,2 |
5,8 |
|||||||||
|
34 |
28,0 |
51,2 |
16,8 |
6,0 |
||||||||||
|
36 |
5,5 |
29,0 |
54,5 |
6 |
6 |
1,5 |
1,5 |
2,5 |
3,0 |
6 |
22,5 |
8,0 |
||
|
38 |
30,0 |
56,5 |
23,6 |
8,4 |
||||||||||
|
40 |
31,0 |
58,5 |
24,6 |
8,8 |
||||||||||
|
42 |
33,0 |
61,5 |
25,9 |
9,3 |
||||||||||
|
45 |
34,0 |
64,0 |
27,3 |
9,7 |
||||||||||
|
48 |
35,5 |
67,0 |
28,8 |
10,3 |
||||||||||
|
50 |
36,0 |
68,5 |
29,8 |
10,6 |
||||||||||
|
53 |
38,0 |
72,0 |
31,3 |
11,2 |
||||||||||
|
56 |
39,5 |
75,0 |
33,0 |
11,8 |
||||||||||
|
60 |
42,0 |
79,5 |
35,3 |
12,6 |
||||||||||
|
65 |
44,5 |
84,5 |
37,7 |
13,4 |
||||||||||
|
70 |
47,0 |
89,5 |
8 |
41,0 |
14,6 |
|||||||||
|
75 |
49,5 |
94,5 |
43,5 |
15,5 |
||||||||||
|
80 |
52,0 |
99,5 |
46,1 |
16,4 |
||||||||||
|
85 |
54,5 |
104,5 |
48,7 |
17,4 |
||||||||||
|
90 |
57,0 |
109,5 |
51,4 |
18,3 |
||||||||||
|
95 |
59,5 |
114,5 |
53,6 |
19,1 |
||||||||||
|
100 |
62,0 |
119,5 |
56,0 |
19,9 |
||||||||||
Пример условного обозначения хомута типа V, D = 22 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут ТKV-22-25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут TKV-22-25-Kд15.xp ГОСТ 17679-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Хомут ТKV-22-12Х18Н10Т-Хим.Пас ГОСТ 17679-80
То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.хр:
Хомут ТKV-22-Д16.А.М-Ан.Окс.хр ГОСТ 17679-80
Тип VI
Деталь - в состоянии ее измерения.
* Размеры для справок.
** Размер обеспечивается инструментом.
Таблица 10
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
А (пред. откл. ±0,5) |
L |
S |
Масса 1000 шт., кг » |
Применяемость |
|
16 |
16,5 |
30,0 |
0,5 |
5,8 |
|
|
20 |
18,5 |
34,0 |
6,8 |
||
|
22 |
21,5 |
38,3 |
0,8 |
12,1 |
|
|
25 |
23,0 |
41,3 |
13,6 |
||
|
30 |
24,5 |
45,3 |
15,5 |
||
|
35 |
27,5 |
51,2 |
1,2 |
27,1 |
|
|
40 |
30,0 |
56,2 |
29,8 |
||
|
45 |
32,5 |
61,2 |
32,2 |
||
|
50 |
35,0 |
66,2 |
36,2 |
Пример условного обозначения хомута типа VI, D = 16 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут ТKVI-16-25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут TKVI-16-25-Kд15.xp ГОСТ 17679-80
Тип VII
Деталь - в состоянии ее измерения.
* Размеры для справок.
** Размер обеспечивается инструментом.
Допуск симметричности центра радиуса RT 0,6 мм (допуск зависимый) относительно поверхности Б.
Таблица 11
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
d (пред. откл. по H13) |
А (пред. откл. ±0,5) |
В (пред. откл. по h15) |
L |
l |
l1 |
h (пред. откл. ±0,5) |
S |
R |
r |
r1 (пред. откл. ±0,3) |
Масса 1000 шт., кг » |
Применяемость |
|
10 |
2,4 |
12,0 |
6 |
21,8 |
4,0 |
8,0 |
2 |
0,8 |
3,5 |
1,0 |
1,0 |
2,4 |
|
|
(15) |
3,4 |
16,5 |
8 |
29 |
3 |
1,0 |
6,0 |
3,0 |
|||||
|
20 |
22,0 |
12 |
38 |
5,0 |
10,0 |
8,5 |
1,5 |
1,5 |
6,2 |
||||
|
30 |
28,0 |
49 |
9,0 |
||||||||||
|
38 |
4,5 |
34,0 |
61 |
6,5 |
12,0 |
4 |
1,5 |
14,0 |
|||||
|
45 |
39,5 |
70 |
12,5 |
15,6 |
|||||||||
|
50 |
42,0 |
75 |
17,8 |
||||||||||
|
56 |
46,0 |
15 |
82 |
10,0 |
18,5 |
Примечание. Диаметр D, заключенный в скобки, применять не рекомендуется.
Пример условного обозначения хомута типа VII, D = 50 мм, из стали марки 25, с покрытием Ц15.хр:
Хомут ТKVII-50-25-Ц15.хр ГОСТ 17679-80
То же, из стали марки 25, с покрытием Кд15.хр:
Хомут TKVII-50-25-Kд15.xp ГОСТ 17679-80
Тип VIII
Деталь - в состоянии ее измерения.
* Размеры для справок.
** Размер обеспечивается инструментом.
Допуск симметричности центра радиуса R6T 0,6 мм (допуск зависимый) относительно поверхности А.
Таблица 12
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
L |
L1 (пред. откл. ±0,3) |
L2 (пред. откл. ±0,6) |
S |
Масса 1000 шт., кг » |
Применяемость |
|
16 |
40,8 |
22 |
32 |
0,8 |
2,6 |
|
|
28 |
53,2 |
28 |
38 |
1,2 |
4,2 |
Пример условного обозначения хомута типа VIII, D = 28 мм, из латуни марки Л63:
Хомут TKVIII-28-Л63 ГОСТ 17679-80
1 - 3. (Измененная редакция, Изм. № 1, 2).
4. Конструкция и размеры хомутов для крепления кабелей должны соответствовать указанным на черт. 12 и в табл. 13, соответственно.

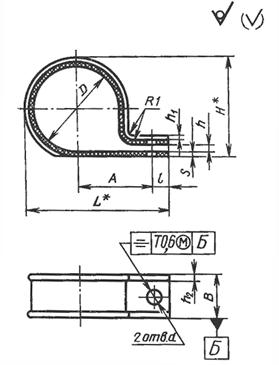

Тип IX
Деталь - в состоянии ее измерения.
* Размеры для справок.
Параметр шероховатости поверхности в местах удаления литников и облоя - Rz £ 40 мкм
Таблица 13
Размеры в мм
|
D (пред. откл. +0,5 -0,3) |
d (пред. откл. по Н13) |
А (пред. откл. ±0,2) |
B |
L |
l |
H |
h |
h1 |
h2 |
S |
Масса 1000 шт., кг » |
Применяемость |
|
3 |
2,4 |
7,0 |
8 |
14,0 |
3 |
7,0 |
1,5 |
1,0 |
1,0 |
1,5 |
0,45 |
|
|
4 |
7,5 |
15,0 |
8,0 |
0,5 |
||||||||
|
5 |
8,0 |
16,0 |
9,0 |
0,54 |
||||||||
|
6 |
3,4 |
9,5 |
10 |
19,0 |
4 |
10,0 |
2,0 |
0,60 |
||||
|
8 |
10,5 |
21,0 |
12,0 |
0,75 |
||||||||
|
10 |
11,5 |
23,0 |
14,0 |
1,05 |
||||||||
|
12 |
14,5 |
13 |
28,0 |
17,5 |
1,5 |
1,5 |
2,0 |
1,87 |
||||
|
15 |
16,0 |
31,0 |
20,5 |
2,04 |
||||||||
|
18 |
4,5 |
17,5 |
35,0 |
5 |
23,5 |
3,0 |
2,48 |
|||||
|
20 |
18,5 |
37,0 |
25,5 |
2,67 |
||||||||
|
22 |
21,0 |
15 |
41,1 |
28,4 |
1,8 |
1,8 |
2,3 |
3,96 |
||||
|
25 |
22,5 |
44,1 |
31,4 |
4,35 |
||||||||
|
28 |
24,0 |
47,1 |
34,4 |
4,75 |
||||||||
|
32 |
26,0 |
51,1 |
38,4 |
6,25 |
Пример условного обозначения хомута типа IX, D = 10 мм, из полиэтилена 20908-040.
Хомут KIX-10-209 ГОСТ 17679-80
5. Хомуты должны изготовляться из материалов, указанных в табл. 14.
Таблица 14
|
Материал |
|
|
Хомуты для крепления трубопроводов типа I |
лента S-М-НТ-НО12Х18Н10Т-3 по ГОСТ 4986 Допускаемый материал:
|
|
Хомуты для крепления трубопроводов типа I |
лента S-M-HT-HO12X17Г9АН4 по ГОСТ 4986 |
|
Хомуты для крепления трубопроводов типа II: кольцо (дет. 1) |
Лента 20-S´B по ГОСТ 2284; лента S-М-НТ-НО12Х18Н10Т3 по ГОСТ 4986 Допускаемый материал:
лента S-М-НТ-НО12Х17Г9АН4 по ГОСТ 4986 |
|
Втулка (деталь 2) |
труба D´1,4-12Х18Н10Т по ГОСТ 9941 |
|
Хомуты для крепления трубопроводов и кабелей типов III и IV |
Лента 25-S´B по ГОСТ 2284 Лента S-М-НТ-НО12Х18Н10Т-3 по ГОСТ 4986 |
|
Хомуты для крепления трубопроводов и кабелей типов III и IV |
Лист Д16.А.М-S по ГОСТ 21631 Допускаемый материал:
лента S-М-НТ-НО12Х17Г9АН4-3 по ГОСТ 4986-79 |
|
Хомуты для крепления трубопроводов и кабелей типа V |
лента S-М-НТ-НО12Х18Н10Т-3 по ГОСТ 4986 лист Д16.А.М-5 по ГОСТ 21631 Допускаемый материал:
лента S-М-НТ-НO12Х17Г9АН4-3 по ГОСТ 4986 |
|
Хомуты для крепления трубопроводов и кабелей типов VI и VII |
Допускаемый материал:
|
|
Хомуты для крепления трубопроводов и кабелей типа VIII |
Лента ДПРНМ S НД Л63 по ГОСТ 2208 |
|
Хомуты для крепления кабелей типа IX |
Полиэтилен 20908-040, 2-го сорта по ГОСТ 16338 |
Примечание. S - толщина ленты или листа; В - ширина ленты; D - наружный диаметр трубы.
4, 5. (Измененная редакция, Изм. № 2).
6. Обработку паза в хомутах для крепления трубопроводов типа II производить после нанесения покрытия.
Незащищенные поверхности должны быть смазаны смазкой ПВК по ГОСТ 19537.
7. Готовые детали без покрытия (хомуты типа VIII) должны быть смазаны смазкой ПВК по ГОСТ 19537.
8. Покрытия хомутов типа VIII и незащищенных поверхностей хомутов типа II в соответствии с условиями применения указывают в технической документации, утвержденной в установленном порядке.
9. Общие технические требования, правила приемки, методы контроля, маркировка, упаковка, хранение, транспортирование и гарантии изготовителя - по ГОСТ 17019.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТЧИКИ
А.В. Анфиногенов (руководитель темы), Е.Е. Муравьев, Т.П. Извольская
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета стандартов Совета Министров СССР от 17.04.80 № 1737
3. Срок проверки - 1993 г.
4. ВЗАМЕН ГОСТ 17679-72.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
|
ГОСТ 8733-87 |
|
6. ПЕРЕИЗДАНИЕ июнь 1992 г. с Изменениями № 1, 2, утвержденными в июне 1985 г., декабре 1988 г. (ИУС 9-85, 3-89)
7. Проверен в 1988 г. Постановлением Госстандарта СССР от 25.06.85 № 1917 снято ограничение срока действия
