ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОБОРУДОВАНИЕ
ДЕРЕВООБРАБАТЫВАЮЩЕЕ
СТАНКИ КРУГЛОПИЛЬНЫЕ
ДЛЯ РАСПИЛОВКИ ПИЛОМАТЕРИАЛОВ.
КОНЦЫ ШПИНДЕЛЕЙ И ФЛАНЦЫ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 11019-89
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ОБОРУДОВАНИЕ ДЕРЕВООБРАБАТЫВАЮЩЕЕ. Основные размеры Woodworking
equipment. Circular-sawing machines |
ГОСТ |
Дата введения 01.01.91
1. Настоящий стандарт распространяется на концы шпинделей и зажимные фланцы однопильных круглопильных станков для продольной и поперечной распиловки пиломатериалов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 1).
2. Концы шпинделей и фланцы должны изготавливаться исполнений:
1 - для посадки пилы непосредственно на шпиндель;
2 - для посадки пилы на пильную втулку.
3. Основные и присоединительные размеры концов шпинделей и фланцев должны соответствовать для исполнения 1 указанным на черт. 1 и в табл. 1, для исполнения 2 - указанным на черт. 2 и в табл. 2.
Примечание. Черт. 1 и 2 не определяют конструкцию концов шпинделей и способы крепления пилы.
4. Диаметры шпинделей для установки круглых пил, регламентированные международным стандартом ИСО 7006-81, приведены в приложении.
(Введен дополнительно, Изм. № 1).

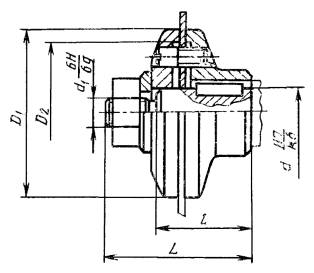

Исполнение 1
Таблица 1
|
L |
l |
d1 |
D1 |
D2 |
|
|
32 |
85 |
56 |
М24´2; M24´2LH |
100 |
80 |
|
40 |
90; 110 |
56; 71 |
М30´2; M30´2LH |
100; 125; 160; 200; 240; 300 |
80; 100; 130; 170; 210; 240 |
|
50 |
160 |
100 |
М48´3; M48´3LH |
||
|
80 |
220 |
160 |
М64´4; M64´4LH |

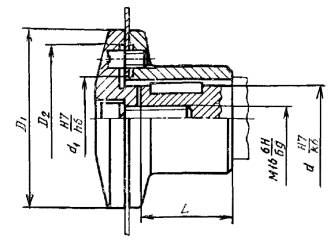

Исполнение 2
Таблица 2
мм
|
L |
d1 |
D1 |
D2 |
|
|
32 |
56 |
50 |
100; 125; 160; 200; 240; 300 |
80; 100; 130; 170; 210; 270 |
|
40 |
100 |
50; 80 |
||
|
50 |
130 |
80 |
ПРИЛОЖЕНИЕ
Справочное
ИСО 7006-81 Станки деревообрабатывающие. Диаметры шпинделей для установки круглых пил

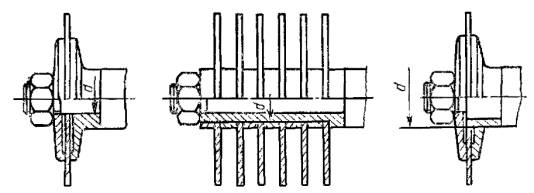

Диаметры шпинделей для установки круглых пил соответствуют установленным на черт. 3 и в табл. 3.
Таблица 3
|
Диаметр d, мм |
|||||
|
12,5 |
20 |
30 |
40 |
60 |
85 |
(Введено дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ.
А.В. Линьков, Л.В. Каплюшин, А.В. Щербина, Л.И. Каташ
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 28.11.89 № 3499
3. Срок проверки - 1999 г., периодичность проверки 10 лет
4. ВЗАМЕН ГОСТ 11019-76
5. ПЕРЕИЗДАНИЕ (апрель 1994 г.) с Изменением № 1, утвержденным в декабре 1991 г. (ИУС 4-92)
