ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АГРЕГАТЫ
ЭЛЕКТРОНАСОСНЫЕ
ЦЕНТРОБЕЖНЫЕ СКВАЖИННЫЕ ДЛЯ ВОДЫ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
ГОСТ 10428-89
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ ЦЕНТРОБЕЖНЫЕ СКВАЖИННЫЕ ДЛЯ ВОДЫ Основные параметры и размеры Centrifugal water well electrically driven pump units. Basic parameters and dimensions |
ГОСТ |
Дата введения 01.07.90
Настоящий стандарт распространяется на центробежные скважинные электронасосные агрегаты с подачей от 0,63 до 1000 м3/ч и напором от 12 до 680 м (далее агрегаты), предназначенные для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) от 6,5 до 9,5 с температурой до 25 °С, с массовой долей твердых механических примесей - не более 0,01 %, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л, изготовляемые для общего применения и для экспорта климатических исполнений У и Т по ГОСТ 15150.
Требования настоящего стандарта обязательны в части подачи, напора и КПД, остальные требования - рекомендуемые.
(Измененная редакция, Изм. № 1).
1. Основные параметры на номинальном режиме, к.п.д. и основные размеры агрегатов должны соответствовать указанным в табл. 1 и 2.
Таблица 1
|
Подача, Q×л/с (м3/ч) |
Напор H, м |
Подпор, м |
Коэффициент полезного действия h, %, не менее |
Мощность (номинальная) электродвигателя, кВт |
Габаритный размер в поперечном сечении, мм, не более |
Внутренний диаметр обсадной трубы (скважины), мм, не менее |
|
|
ЭЦВ4-1 |
0,28 (1,00) |
25 |
1 |
25 |
0,18 |
95 (98) |
100,1 (102,5) |
|
35 |
|||||||
|
45 |
26 |
0,25 |
|||||
|
60 |
27 |
0,37 |
|||||
|
75 |
|||||||
|
90 |
29 |
0,55 |
|||||
|
105 |
|||||||
|
120 |
30 |
0,75 |
|||||
|
135 |
|||||||
|
150 |
31 |
1,10 |
|||||
|
170 |
|||||||
|
190 |
|||||||
|
210 |
32 |
1,50 |
|||||
|
230 |
|||||||
|
ЭЦВ4-1,5 |
0,48 (1,50) |
25 |
28 |
0,18 |
|||
|
35 |
0,25 |
||||||
|
50 |
0,37 |
||||||
|
65 |
30 |
0,55 |
|||||
|
80 |
|||||||
|
100 |
0,75 |
||||||
|
120 |
32 |
1,10 |
|||||
|
140 |
95 (98) |
100,1 (102,5) |
|||||
|
160 |
32 |
1,10 |
|||||
|
180 |
33 |
1,50 |
|||||
|
200 |
|||||||
|
ЭЦВ4-2,5 |
0,69 (2,50) |
15 |
1 |
30 |
0,18 |
||
|
25 |
0,25 |
||||||
|
35 |
34 |
0,37 |
|||||
|
50 |
0,55 |
||||||
|
65 |
36 |
0,75 |
|||||
|
80 |
1,10 |
||||||
|
100 |
|||||||
|
120 |
38 |
1,50 |
|||||
|
140 |
|||||||
|
160 |
2,20 |
||||||
|
180 |
|||||||
|
200 |
39 |
300 |
|||||
|
ЭЦВ4-4 |
1,11 (4,00) |
20 |
31 |
0,37 |
|||
|
30 |
33 |
0,55 |
|||||
|
45 |
35 |
0,75 |
|||||
|
60 |
38 |
1,10 |
|||||
|
80 |
1,50 |
||||||
|
100 |
39 |
2,20 |
|||||
|
120 |
|||||||
|
140 |
39 |
2,20 |
|||||
|
160 |
40 |
3,00 |
95 (98) |
100,1 (102,5) |
|||
|
ЭЦВ4-6,5 |
1,80 (6,50) |
25 |
35 |
0,75 |
|||
|
40 |
38 |
1,10 |
|||||
|
55 |
1,50 |
||||||
|
70 |
39 |
2,20 |
|||||
|
85 |
|||||||
|
100 |
40 |
3,00 |
|||||
|
115 |
|||||||
|
ЭЦВ4-10 |
2,78 (10,00) |
25 |
32 |
1,10 |
|||
|
40 |
34 |
2,20 |
|||||
|
55 |
3,00 |
||||||
|
70 |
1 |
35 |
4,00 |
||||
|
85 |
|||||||
|
ЭЦВ5-4 |
1,11 (4,00) |
120 |
40 |
2,20 |
120 |
124,6 |
|
|
135 |
3,00 |
||||||
|
160 |
|||||||
|
180 |
|||||||
|
200 |
4,00 |
||||||
|
220 |
|||||||
|
ЭЦВ5-6,5 |
1,80 (6,50) |
95 |
43 |
3,00 |
|||
|
120 |
44 |
4,00 |
|||||
|
145 |
44 |
4,00 |
|||||
|
170 |
5,50 |
||||||
|
200 |
6,30 |
||||||
|
ЭЦВ5-10 |
2,78 (10,00) |
50 |
40 |
2,20 |
|||
|
65 |
41 |
3,00 |
|||||
|
80 |
4,00 |
||||||
|
95 |
|||||||
|
125 |
5,50 |
||||||
|
150 |
6,30 |
||||||
|
ЭЦВ5-16 |
4,44 (16,00) |
30 |
38 |
2,20 |
120 |
124,6 |
|
|
40 |
40 |
3,00 |
|||||
|
50 |
4,00 |
||||||
|
60 |
|||||||
|
80 |
6,30 |
||||||
|
ЭЦВ5-25 |
6,94 (25,00) |
25 |
1 |
38 |
3,00 |
||
|
35 |
40 |
4,00 |
|||||
|
50 |
6,30 |
||||||
|
ЭЦВ6-5 |
1,39 (5,00) |
90 |
40 |
2,20 |
145 |
149,5 |
|
|
110 |
43 |
3,00 |
|||||
|
130 |
|||||||
|
160 |
4,00 |
||||||
|
190 |
44 |
5,50 |
|||||
|
220 |
|||||||
|
250 |
6,30 |
||||||
|
ЭЦВб-6,5 |
1,80 (6,5) |
60 |
44 |
2,20 |
|||
|
75 |
|||||||
|
90 |
47 |
3,00 |
|||||
|
105 |
46 |
||||||
|
120 |
48 |
4,00 |
|||||
|
140 |
47 |
||||||
|
160 |
5,50 |
||||||
|
180 |
|||||||
|
200 |
|||||||
|
225 |
6,30 |
||||||
|
250 |
7,50 |
||||||
|
275 |
1 |
||||||
|
300 |
9,00 |
||||||
|
325 |
|||||||
|
ЭЦВ6-10 |
2,78 (10,00) |
50 |
50 |
2,20 |
|||
|
60 |
3,00 |
||||||
|
70 |
|||||||
|
80 |
52 |
4,00 |
145 |
149,5 |
|||
|
90 |
|||||||
|
100 |
|||||||
|
110 |
53 |
5,50 |
|||||
|
120 |
|||||||
|
140 |
53 |
6,30 |
|||||
|
160 |
7,50 |
||||||
|
180 |
54 |
||||||
|
200 |
9,00 |
||||||
|
230 |
11,00 |
||||||
|
260 |
1 |
||||||
|
290 |
13,00 |
||||||
|
320 |
15,00 |
||||||
|
350 |
|||||||
|
ЭЦВ6-16 |
4,44 (16,00) |
50 |
48 |
3,00 |
|||
|
60 |
4,00 |
||||||
|
70 |
53 |
5,50 |
|||||
|
80 |
|||||||
|
90 |
|||||||
|
100 |
6,30 |
||||||
|
110 |
7,50 |
||||||
|
130 |
9,00 |
||||||
|
160 |
51 |
11,00 |
|||||
|
190 |
13,00 |
||||||
|
220 |
15,00 |
||||||
|
260 |
17,00 |
||||||
|
300 |
20,00 |
||||||
|
ЭЦВ6-25 |
6,94 (25,00) |
50 |
1 |
49 |
5,00 |
145 |
149,5 |
|
60 |
6,30 |
||||||
|
70 |
51 |
7,50 |
|||||
|
80 |
|||||||
|
90 |
9,00 |
||||||
|
100 |
11,00 |
||||||
|
120 |
|||||||
|
140 |
15,00 |
||||||
|
160 |
|||||||
|
180 |
18,50 |
||||||
|
200 |
20,00 |
||||||
|
ЭЦВ6-40 |
11,10 (40,00) |
30 |
47 |
5,50 |
|||
|
40 |
6,30 |
||||||
|
50 |
9,00 |
||||||
|
60 |
51 |
||||||
|
70 |
11,00 |
||||||
|
80 |
13,00 |
||||||
|
90 |
15,00 |
||||||
|
100 |
17,00 |
||||||
|
120 |
20,00 |
||||||
|
140 |
22,00 |
||||||
|
ЭЦВ6-65 |
18,05 (65,00) |
20 |
44 |
5,50 |
|||
|
30 |
9,00 |
||||||
|
40 |
11,00 |
||||||
|
50 |
13,00 |
||||||
|
60 |
49 |
17,00 |
|||||
|
70 |
20,00 |
||||||
|
80 |
22,00 |
||||||
|
ЭЦВ8-16 |
4,44 (16,00) |
80 |
1 |
54 |
5,50 |
186 |
199,0 |
|
100 |
6,30 |
||||||
|
120 |
7,50 |
||||||
|
140 |
56 |
9,00 |
|||||
|
160 |
11,00 |
||||||
|
180 |
|||||||
|
200 |
13,00 |
||||||
|
220 |
15,00 |
||||||
|
260 |
17,00 |
||||||
|
300 |
20,00 |
||||||
|
ЭЦВ8-25 |
6,94 (25,00) |
35 |
51 |
4,00 |
|||
|
55 |
5,50 |
||||||
|
70 |
54 |
7,50 |
|||||
|
90 |
9,00 |
||||||
|
110 |
58 |
11,00 |
|||||
|
125 |
58 |
13,00 |
|||||
|
145 |
58 |
15,00 |
|||||
|
160 |
59 |
17,00 |
|||||
|
180 |
18,50 |
||||||
|
200 |
20,00 |
||||||
|
230 |
22,00 |
||||||
|
250 |
25,00 |
||||||
|
270 |
30,00 |
||||||
|
300 |
|||||||
|
330 |
33,00 |
||||||
|
360 |
37,00 |
||||||
|
400 |
40,00 |
||||||
|
ЭЦВ8-40 |
11,10 (40,00) |
15 |
1 |
51 |
3,00 |
186 |
199,0 |
|
35 |
53 |
5,50 |
|||||
|
55 |
54 |
9,00 |
|||||
|
70 |
55 |
11,00 |
|||||
|
90 |
57 |
15,00 |
|||||
|
110 |
58 |
17,00 |
|||||
|
125 |
20,00 |
||||||
|
145 |
25,00 |
||||||
|
160 |
25,00 |
||||||
|
180 |
30,00 |
||||||
|
200 |
55 |
33,00 |
|||||
|
230 |
37,00 |
||||||
|
260 |
40,00 |
||||||
|
290 |
45,00 |
||||||
|
ЭЦВ8-65 |
18,05 (65,00) |
20 |
52 |
5,50 |
|||
|
35 |
53 |
9,00 |
|||||
|
55 |
15,00 |
||||||
|
70 |
18,50 |
||||||
|
90 |
56 |
25,00 |
|||||
|
110 |
30,00 |
||||||
|
125 |
33,00 |
||||||
|
145 |
37,00 |
||||||
|
160 |
54 |
40,00 |
|||||
|
180 |
45,00 |
||||||
|
ЭЦВ8-100 |
27,78 (100,00) |
20 |
53 |
9,00 |
|||
|
35 |
1 |
54 |
15,00 |
186 |
199,0 |
||
|
55 |
22,00 |
||||||
|
70 |
56 |
30,00 |
|||||
|
90 |
37,00 |
||||||
|
110 |
45,00 |
||||||
|
125 |
|||||||
|
ЭЦВ8-120 |
33,30 (120,00) |
15 |
53 |
7,50 |
|||
|
30 |
15,00 |
||||||
|
50 |
55 |
25,00 |
|||||
|
65 |
33,00 |
||||||
|
80 |
40,00 |
||||||
|
90 |
45,00 |
||||||
|
ЭЦВ8-160 |
44,4 (160,00) |
15 |
52 |
11,00 |
|||
|
30 |
53 |
20,00 |
|||||
|
40 |
30,00 |
||||||
|
55 |
37,00 |
||||||
|
70 |
54 |
45,00 |
|||||
|
ЭЦВ10-65 |
18,05 (65,00) |
25 |
1 |
56 |
6,30 |
235 |
249,2 |
|
50 |
58 |
13,00 |
|||||
|
75 |
61 |
18,50 |
|||||
|
100 |
62 |
25,00 |
|||||
|
125 |
33,00 |
||||||
|
150 |
37,00 |
||||||
|
175 |
45,00 |
||||||
|
200 |
50,00 |
||||||
|
225 |
55,00 |
||||||
|
250 |
63,00 |
||||||
|
275 |
75,00 |
||||||
|
300 |
|||||||
|
325 |
80,00 |
||||||
|
ЭЦВ10-100 |
27,78 (100,00) |
25 |
57 |
11,00 |
|||
|
50 |
18,50 |
||||||
|
75 |
60 |
30,00 |
|||||
|
100 |
1 |
63 |
37,00 |
||||
|
125 |
45,00 |
||||||
|
150 |
55,00 |
||||||
|
175 |
63,00 |
||||||
|
200 |
75,00 |
||||||
|
225 |
90,00 |
||||||
|
ЭЦВ10-120 |
33,30 (120,00) |
20 |
57 |
9,00 |
235 |
249,2 |
|
|
40 |
59 |
18,50 |
|||||
|
60 |
64 |
33,00 |
|||||
|
80 |
37,00 |
||||||
|
100 |
45,00 |
||||||
|
120 |
55,00 |
||||||
|
140 |
63,00 |
||||||
|
160 |
75,00 |
||||||
|
180 |
80,00 |
||||||
|
200 |
90,00 |
||||||
|
ЭЦВ10-160 |
44,40 (160,00) |
25 |
57 |
17,00 |
|||
|
50 |
59 |
33,00 |
|||||
|
75 |
61 |
45,00 |
|||||
|
100 |
63,00 |
||||||
|
125 |
80,00 |
||||||
|
150 |
90,00 |
||||||
|
ЭЦВ10-200 |
55,50 (200,00) |
20 |
2 |
56 |
17,00 |
||
|
40 |
61 |
33,00 |
|||||
|
60 |
45,00 |
||||||
|
80 |
63,00 |
235 |
249,2 |
||||
|
100 |
80,00 |
||||||
|
120 |
90,00 |
||||||
|
ЭЦВ10-250 |
69,40 (250,00) |
20 |
54 |
20,00 |
|||
|
40 |
40,00 |
||||||
|
60 |
58 |
63,00 |
|||||
|
80 |
80,00 |
||||||
|
100 |
90,00 |
||||||
|
ЭЦВ10-320 |
88,80 (320,00) |
20 |
3 |
53 |
30,00 |
||
|
40 |
50,00 |
||||||
|
60 |
80,00 |
||||||
|
ЭЦВ12-65 |
18,05 (65,00) |
200 |
1 |
62 |
55,00 |
281 |
301,00 |
|
240 |
63,00 |
||||||
|
280 |
75,00 |
||||||
|
320 |
80,00 |
||||||
|
360 |
90,00 |
||||||
|
400 |
100,00 |
||||||
|
440 |
110,00 |
||||||
|
480 |
|||||||
|
520 |
130,00 |
||||||
|
ЭЦВ12-100 |
27,78 (100,00) |
200 |
63 |
80,00 |
|||
|
240 |
90,00 |
||||||
|
280 |
110,00 |
||||||
|
320 |
130,00 |
||||||
|
360 |
|||||||
|
400 |
160,00 |
||||||
|
440 |
|||||||
|
ЭЦВ12-120 |
33,30 (120,00) |
175 |
64 |
80,00 |
|||
|
210 |
100,00 |
||||||
|
245 |
110,00 |
||||||
|
280 |
130,00 |
||||||
|
315 |
150,00 |
||||||
|
350 |
160,00 |
||||||
|
ЭЦВ12-160 |
44,40 (160,00) |
35 |
58 |
22,00 |
|||
|
70 |
62 |
45,00 |
|||||
|
105 |
64 |
63,00 |
|||||
|
140 |
90,00 |
||||||
|
175 |
110,00 |
||||||
|
210 |
130,00 |
||||||
|
245 |
150,00 |
281 |
301,00 |
||||
|
280 |
160,00 |
||||||
|
ЭЦВ12-200 |
55,50 (200,00) |
35 |
2 |
61 |
25,00 |
||
|
70 |
63 |
55,00 |
|||||
|
105 |
64 |
80,00 |
|||||
|
140 |
65 |
110,00 |
|||||
|
175 |
130,00 |
||||||
|
210 |
160,00 |
||||||
|
ЭЦВ12-250 |
69,40 (250,00) |
35 |
61 |
33,00 |
|||
|
70 |
63 |
63,00 |
|||||
|
105 |
65 |
100,00 |
|||||
|
140 |
130,00 |
||||||
|
175 |
160,00 |
||||||
|
ЭЦВ12-320 |
88,90 (320,00) |
30 |
3 |
62 |
37,00 |
||
|
60 |
63 |
75,00 |
|||||
|
90 |
64 |
110,00 |
|||||
|
120 |
150,00 |
||||||
|
150 |
185,00 |
||||||
|
ЭЦВ12-400 |
111,00 (400,00) |
30 |
4 |
62 |
45,00 |
||
|
60 |
63 |
90,00 |
|||||
|
90 |
64 |
150,00 |
|||||
|
120 |
185,00 |
||||||
|
ЭЦВ12-500 |
139,00 (500,00) |
30 |
61 |
63,00 |
|||
|
60 |
62 |
130,00 |
|||||
|
90 |
63 |
185,00 |
|||||
|
ЭЦВ14-100 |
27,78 (100,00) |
480 |
1 |
63 |
200,00 |
330 |
352,3 |
|
520 |
220,00 |
||||||
|
ЭЦВ14-120 |
33,30 (120,00) |
360 |
64 |
160,00 |
|||
|
400 |
185,00 |
||||||
|
440 |
200,00 |
||||||
|
480 |
220,00 |
||||||
|
520 |
250,00 |
||||||
|
560 |
|||||||
|
ЭЦВ14-160 |
44,40 (160,00) |
300 |
185,00 |
||||
|
350 |
220,00 |
||||||
|
400 |
250,00 |
||||||
|
ЭЦВ14-200 |
55,60 (200,00) |
250 |
2 |
200,00 |
|||
|
300 |
250,00 |
||||||
|
350 |
280,00 |
||||||
|
ЭЦВ14-250 |
69,40 (250,00) |
200 |
200,00 |
||||
|
250 |
250,00 |
||||||
|
300 |
300,00 |
||||||
|
ЭЦВ14-320 |
88,90 (320,00) |
135 |
3 |
160,00 |
|||
|
180 |
220,00 |
||||||
|
225 |
280,00 |
||||||
|
ЭЦВ14-400 |
111,00 (400,00) |
90 |
4 |
130,00 |
|||
|
135 |
200,00 |
||||||
|
130 |
280,00 |
||||||
|
ЭЦВ14-500 |
139,00 (500,00) |
45 |
6 |
63 |
90,00 |
||
|
90 |
185,00 |
||||||
|
135 |
250,00 |
||||||
|
ЭЦВ14-630 |
175,00 (630,00) |
45 |
7 |
62 |
110,00 |
||
|
90 |
220,00 |
||||||
|
135 |
335,00 |
||||||
|
ЭЦВ16-160 |
44,40 (160,00) |
450 |
1 |
64 |
300,00 |
378 |
396,7 |
|
500 |
330,00 |
||||||
|
550 |
355,00 |
||||||
|
600 |
400,00 |
||||||
|
ЭЦВ16-200 |
55,60 (200,00) |
400 |
2 |
300,00 |
|||
|
450 |
355,00 |
||||||
|
500 |
400,00 |
||||||
|
550 |
450,00 |
||||||
|
600 |
|||||||
|
650 |
500,00 |
||||||
|
ЭЦВ16-250 |
69,40 (250,00) |
300 |
300,00 |
||||
|
350 |
335,00 |
||||||
|
400 |
400,00 |
||||||
|
450 |
450,00 |
||||||
|
500 |
500,00 |
||||||
|
ЭЦВ16-320 |
88,90 (320,00) |
250 |
3 |
315,00 |
|||
|
300 |
375,00 |
||||||
|
350 |
450,00 |
||||||
|
400 |
500,00 |
||||||
|
450 |
560,00 |
||||||
|
500 |
630,00 |
||||||
|
ЭЦВ16-400 |
111,00 (400,00) |
200 |
4 |
315,00 |
|||
|
250 |
400,00 |
||||||
|
300 |
450,00 |
||||||
|
350 |
560,00 |
||||||
|
400 |
630,00 |
||||||
|
ЭЦВ16-500 |
139,00 (500,00) |
150 |
6 |
300,00 |
|||
|
200 |
400,00 |
||||||
|
250 |
500,00 |
||||||
|
300 |
560,00 |
||||||
|
350 |
630,00 |
||||||
|
ЭЦВ16-630 |
175,00 (630,00) |
150 |
7 |
355,00 |
|||
|
200 |
500,00 |
||||||
|
250 |
630,00 |
||||||
|
ЭЦВ16-800 |
222,20 (800,00) |
45 |
9 |
150,00 |
|||
|
90 |
280,00 |
||||||
|
135 |
400,00 |
||||||
|
180 |
560,00 |
||||||
|
225 |
630,00 |
(Измененная редакция, Изм. № 1)
Таблица 2
|
Подача, Q×10-3 м3/с (м3/ч) |
Напор H, м |
Подпор, м |
Коэффициент полезного действия h, %, не менее |
Мощность электродвигателя, кВт |
Габаритный размер в поперечном сечении, мм, не более |
Внутренний диаметр обсадной трубы (скважины), мм, не менее |
|
|
ЭЦВ5-4 |
1,11 (4) |
125 |
1 |
34 |
2,8 |
120 |
125 |
|
ЭЦВ5-6,3 |
1,75 (6,3) |
80 |
38 |
||||
|
ЭЦВ6-4 |
1,11 (4) |
90 |
- |
- |
145 |
150 |
|
|
130 |
43 |
4,5 |
|||||
|
190 |
|||||||
|
ЭЦВ6-6,3 |
1,75 (6,3) |
85 |
46 (45) |
2,8 |
|||
|
125 |
47 (46) |
4,5 |
|||||
|
ЭЦВ6-8 |
2,22 (8,00) |
60 |
46 |
2,0 |
|||
|
80 |
47 51 |
2,8 |
|||||
|
130 |
4,5 |
||||||
|
160 |
5,5 |
||||||
|
195 |
8,0 |
||||||
|
235 |
|||||||
|
310 |
11,0 |
||||||
|
380 |
16,0 |
||||||
|
450 |
|||||||
|
ЭЦВ6-10 |
2,78 (10) |
50 |
47 (46) |
2,8 |
|||
|
80** |
47 |
4,5 |
|||||
|
110 |
52 |
5,5 |
|||||
|
140 |
8,0 |
||||||
|
185 |
53 |
||||||
|
235 |
52 |
11,0 |
|||||
|
ЭЦВ6-16 |
4,44 (16) |
50 |
1 |
47 |
4,5 |
||
|
75 |
52 |
5,5 |
|||||
|
110* |
- |
- |
|||||
|
160* |
|||||||
|
ЭЦВ8-16 |
4,44 (16) |
140** |
58 |
11,0 |
186 |
200 |
|
|
ЭЦВ8-25 |
6,94 (25) |
100 |
11,0 |
||||
|
150** |
59 |
16,0 |
|||||
|
300 |
58 |
32,0 |
|||||
|
ЭЦВ8-40 |
11,1 (40) |
60 |
54 |
11,0 |
|||
|
90 |
55 |
16,0 |
|||||
|
120 |
60 |
22,0 |
|||||
|
180 |
58 |
32,0 |
|||||
|
ЭЦВ10-63 |
17,5 (63) |
65 |
62 |
22,0 |
235 |
250 |
|
|
110 |
63 (61) |
32,0 |
|||||
|
150 |
45,0 |
||||||
|
270 |
64 |
65,0 |
|||||
|
ЭЦВ10-120 |
33,3 (120) |
60 |
32,0 |
||||
|
ЭЦВ10-160 |
44,4 (160) |
15* |
- |
- |
|||
|
35* |
|||||||
|
ЭЦВ12-63 |
1,75 (63) |
520* |
281 |
301 |
|||
|
ЭЦВ12-160 |
44,4 (160) |
65 |
60 |
45,0 |
|||
|
100 |
62 |
65,0 |
|||||
|
140 |
63 |
90,0 |
|||||
|
ЭЦВ12-210 |
58,3 (210) |
25 |
2 |
63 (61) |
22,0 |
||
|
55 |
62 |
45,0 |
|||||
|
145 |
65 |
125,0 |
|||||
|
ЭЦВ12-255 |
70,6 (255) |
30* |
- |
- |
|||
|
ЭЦВ12-375 |
104,0 (375) |
30* |
6 |
- |
- |
||
|
ЭЦВ14-120 |
33,3 (120) |
540* |
1 |
- |
- |
330 |
353 |
|
ЭЦВ14-210 |
58,3 (210) |
300 |
2 |
||||
|
ЭЦВ16-375 |
104,0 (375) |
175 |
6 |
378 |
402 |
____________
* Агрегаты изготовляют для скважин с показателями воды по п. 2.
** Агрегаты изготовляют для скважин с показателями воды, указанными во вводной части п. 2.
(Измененная редакция, Изм. № 1, 2).
1. Основные параметры агрегатов обеспечиваются при номинальных значениях частоты тока и напряжения, указанных в табл. 3.
2. Частота вращения (синхронная) вала агрегатов 3000 об/мин (50 с-1).
3. Значения подпора указаны для работы агрегатов на воде с температурой 25 °С при барометрическом давлении над свободной поверхностью 0,1 МПа (760 мм. рт. ст.) и внутреннем диаметре обсадной трубы (скважины) по табл. 1 и 2.
4. Допускается использование в агрегатах электродвигателей других мощностей из указанного в таблице ряда с соответствующим изменением к. п. д.
5. Значения КПД в скобках для модернизированных агрегатов до 01.01.88.
6. Значения габаритного размера в поперечном сечении и внутреннего диаметра обсадной трубы (скважины) в скобках указаны для агрегатов с двигателями с защитной гильзой или с компаудированным статором.
(Измененная редакция, Изм. № 1, 2).
(Измененная редакция, Изм. № 1).
3. Отклонение напоров от значений, указанных в табл. 1 и 2, не должны превышать:
±10 % - для агрегатов с напорами до 50 м.,
- для агрегатов с напорами
свыше 50 м.
4. Технические требования и значения массы к конкретным агрегатам, а также значения к. п. д. и предельные отклонения по напору для агрегатов по п. 2 устанавливают в технических условиях.

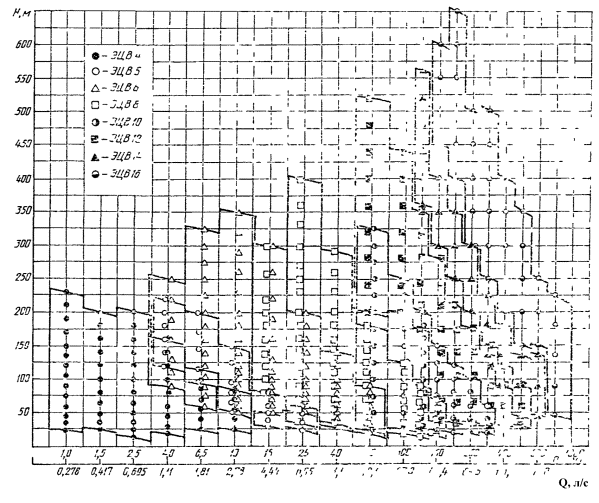

Поля Q-Н скважинных агрегатов
Черт. 1
(Измененная редакция, Изм. № 1).

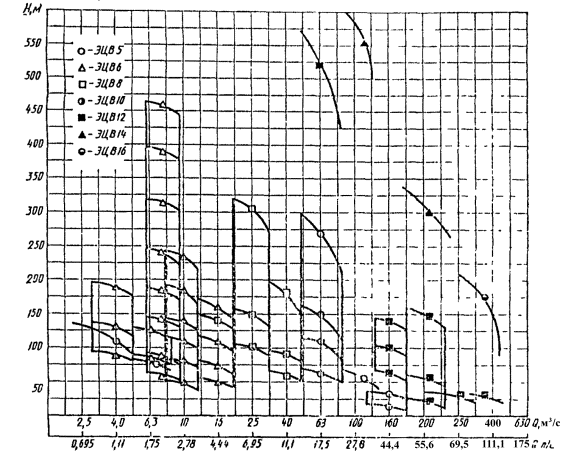

Поля Q-Н
Черт. 2
(Измененная редакция, Изм. № 1).
5. Агрегаты должны изготовляться на номинальные напряжения частоты переменного тока 50 Гц по ГОСТ 12139, указанные в табл. 3.
Таблица 3
|
Мощность электродвигателя, кВт |
|
|
220 |
От 0,18 до 0,37 |
|
380, 415, 660 |
» 0,55 » 90,0 |
|
660 |
» 90,0 » 185,0 |
|
3000 |
» 200,0 » 630,0 |
Допускается изготавливать агрегаты для экспорта на напряжения 380, 440 и 660 В частоты переменного тока 60 Гц с параметрами согласно договору (контракту).
(Измененная редакция, Изм. № 1, 2).
6. Распределение агрегатов, указанных в табл. 1 и 2, в поле Q (подача) - Н (напор) должно соответствовать указанному на черт. 1 и 2.
7. Для агрегатов, эксплуатирующихся в условиях с давлением на входе ниже атмосферного, значение допускаемого кавитационного запаса приведено в приложении 1, при этом агрегат должен быть погруженным под уровень воды.
8. Структурная схема обозначения агрегата приведена в приложении 2.
ПРИЛОЖЕНИЕ 1
Справочное
Допускаемый навигационный запас Dhдоп для поминального режима работы агрегатов
|
Типоразмер агрегата |
Dhдоп, м |
Типоразмер агрегата |
Dhдоп, м |
|
ЭЦВ4-1 |
0,5 |
ЭЦВ10-200 |
8,5 |
|
ЭЦВ4-1,5 |
0,5 |
ЭЦВ10-250 |
9,7 |
|
ЭЦВ4-2,5 |
0,6 |
ЭЦВ10-320 |
11,0 |
|
ЭЦВ4-4 |
0,7 |
ЭЦВ12-63 |
4,1 |
|
ЭЦВ4-6,5 |
0,9 |
ЭЦВ12-65 |
4,1 |
|
ЭЦВ4-10 |
1,3 |
ЭЦВ12-100 |
5,6 |
|
ЭЦВ5-4 |
0,7 |
ЭЦВ12-120 |
6,5 |
|
ЭЦВ5-6,3 |
0,9 |
ЭЦВ12-160 |
7,4 |
|
ЭЦВ5-6,5 |
0,9 |
ЭЦВ12-200 |
8,5 |
|
ЭЦВ5-10 |
1,3 |
ЭЦВ12-210 |
8,5 |
|
ЭЦВ5-16 |
1,7 |
ЭЦВ12-250 |
9,7 |
|
ЭЦВ5-25 |
2,3 |
ЭЦВ12-255 |
9,7 |
|
ЭЦВ6-4 |
0,7 |
ЭЦВ12-320 |
11,0 |
|
ЭЦВ6-5 |
0,8 |
ЭЦВ12-375 |
12,0 |
|
ЭЦВ6-6,3 |
0,9 |
ЭЦВ12-400 |
12,4 |
|
ЭЦВ6-6,5 |
0,9 |
ЭЦВ12-500 |
13,8 |
|
ЭЦВ6-8 |
1,0 |
ЭЦВ14-100 |
5,6 |
|
ЭЦВ6-10 |
1,3 |
ЭЦВ14-120 |
6,5 |
|
ЭЦВ6-16 |
1,7 |
ЭЦВ14-160 |
7,4 |
|
ЭЦВ6-25 |
2,3 |
ЭЦВ14-200 |
8,5 |
|
ЭЦВ6-40 |
3,1 |
ЭЦВ14-210 |
8,5 |
|
ЭЦВ6-65 |
4,1 |
ЭЦВ14-250 |
9,7 |
|
ЭЦВ8-16 |
1,7 |
ЭЦВ14-320 |
11,0 |
|
ЭЦВ8-25 |
2,3 |
ЭЦВ14-400 |
12,4 |
|
ЭЦВ8-40 |
3,1 |
ЭЦВ14-500 |
13,8 |
|
ЭЦВ8-65 |
4,1 |
ЭЦВ14-630 |
15,4 |
|
ЭЦВ8-100 |
5,6 |
ЭЦВ16-160 |
7,4 |
|
ЭЦВ8-120 |
6,5 |
ЭЦВ16-200 |
8,5 |
|
ЭЦВ8-160 |
7,4 |
ЭЦВ16-250 |
9,7 |
|
ЭЦВ10-63 |
4,1 |
ЭЦВ16-320 |
11,0 |
|
ЭЦВ10-65 |
4,1 |
ЭЦВ16-400 |
12,4 |
|
ЭЦВ10-100 |
5,6 |
ЭЦВ16-500 |
13,8 |
|
ЭЦВ10-120 |
6,5 |
ЭЦВ16-630 |
15,4 |
|
ЭЦВ10-160 |
7,4 |
ЭЦВ16-800 |
17,1 |
Примечание. Значение допускаемого кавитационного запаса при испытании агрегатов изготовлением не проверяется.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Справочное
СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ АГРЕГАТА
1 - обозначение модернизации;
2 - типоразмер агрегата;
3 - характеристика типоразмера по диаметру скважины, уменьшенному в 25 раз и округленному;
4 - подача, м3/ч;
5 - напор, м;
6 - исполнение агрегата по п. 2;
7 - вид климатического исполнения по ГОСТ 15150.
Пример условного обозначения агрегата для скважины внутренним диаметром обсадной трубы 150 мм с подачей 4 м3/ч, напором 90 м, исполнения У:
Агрегат ЭЦВ6-1-90-У ГОСТ 10428-89
То же, для агрегатов, работающих в скважинах с химически активной водой:
Агрегат ЭЦВ6-4-90Х-У ГОСТ 10128-89
То же для агрегатов, работающих в скважинах с химически активной водой, с повышенной температурой и содержанием твердых механических примесей более 0,01 %, в условиях повышенных требований по ударостойкости и сейсмостойкости после первой модернизации:
Агрегат 1ЭЦВ6-4-90ХТрГА-У ГОСТ 10428-89
(Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
ИСПОЛНИТЕЛИ
А.Я. Иорданов (руководитель темы); А.Н. Варфоломеев; А.П. Черный; В.Е. Аникиенко; А.Д. Гуринович, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.06.89 № 1622
3. Срок проверки - 1994 г., периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 10428-79
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, приложения |
|
ГОСТ 12139-84 |
|
|
Вводная часть, приложение 2 |
