ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ДЕРЕВООБРАБАТЫВАЮЩЕЕ
ОБОРУДОВАНИЕ.
СТАНКИ ФУГОВАЛЬНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ



ГОСТ 5945-72
(СТ СЭВ 1578-79)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ.
СТАНКИ ФУГОВАЛЬНЫЕ

Основные параметры

Woodworking equipment.
Jointing machines. Basic parameters

ГОСТ
5945-72*

(СТ СЭВ 1578-79)

Взамен
ГОСТ 5945-64

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 июня 1972 г. № 1265 срок введения установлен

с 01.07.73

Проверен в 1979 г. Срок действия продлен

до 01.07.90

Несоблюдение стандарта преследуется по закону

* Переиздание (декабрь 1986 г.) с Изменением № 1, утвержденным в марте 1982 г. (ИУС 6-82).

1. Настоящий стандарт распространяется на односторонние фуговальные станки, предназначенные для прямолинейного строгания пласти или кромки детали и на двусторонние фуговальные станки, предназначенные для одновременного строгания пласти и кромки детали в соответствии со специализацией.

Стандарт соответствует СТ СЭВ 1578-79.

2. Основные параметры фуговальных станков должны соответствовать указанным на черт. 1, 2 и в таблице.

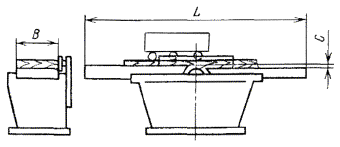

Односторонние фуговальные станки

Черт. 1

Двусторонние фуговальные станки

Черт. 2

Черт. 1 и 2 не определяют конструкцию станков.

Размеры в мм

Наименование параметров

Значения для станков

односторонних

двусторонних

1. Наибольшая ширина обработки В

250

400

630

250

400

2. Наибольшая толщина обрабатываемого материала

100

200

100

3. Общая длина столов L, не менее

1500*

2000

2500

4. Наибольшая толщина снимаемого слоя, с, не менее

6

5. Частота вращения ножевого вала, мин-1, не менее

4500

6. Наименьший диаметр окружности резания, не более

125

7. Наибольшая скорость подачи, м/мин, не менее

20**

8. Количество ножевых валов:





горизонтальных

1

1

вертикальных

-

1

* Допускается изготовление станков с наибольшей шириной обрабатываемой детали 250 мм, с общей длиной столов 1000 мм.

** Для станков с подающим устройством.

1, 2. (Измененная редакция, Изм. № 1).

3. Высота от основания станка до рабочей поверхности стола в верхнем положении не должна превышать 900 мм.

(Введен дополнительно, Изм. № 1).
