ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕРЕВООБРАБАТЫВАЮЩЕЕ ОБОРУДОВАНИЕ

СТАНКИ ТОКАРНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 5645-76
(СТ СЭВ 1581-89)







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Деревообрабатывающее оборудование

СТАНКИ ТОКАРНЫЕ

Основные параметры

Woodworking equipment. Lathes. Basic parameters

ГОСТ
5645-76

(CT СЭВ 1581-89)

Дата введения 01.01.78

1 Настоящий стандарт распространяется на токарные центровые станки с лобовым устройст­вом и без лобового устройства в соответствии со специализацией.

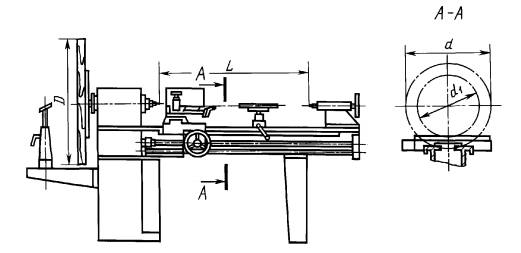

2. Основные параметры токарных станков должны соответствовать указанным на чертеже и в таблице.

Чертеж не определяет конструкцию станков.

Размеры, мм

Наименование параметра

Значение

1. Наибольший диаметр обрабатываемой детали над станиной d

400

630

2. Наибольший диаметр обрабатываемой детали, не менее: над суппортом и подручником d1

250

450

под подручником в выемке станины

700

900

на планшайбе лобового устройства D 3. Наибольшая длина обрабатываемой детали L

-

2000

3 Наибольшая длина обрабатываемой детали L

1600

4. Наибольшая частота вращения шпинделя, мин-1, не менее

2500

2000

5. Наибольшая скорость подачи суппорта, м/мин, не менее

6*

6. Наибольшая длина обрабатываемой детали в выемке станины, не менее

225

__________

* Для станков с механической подачей суппорта.

1, 2. (Измененная редакция, Изм. № 1, 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

А.И. Долгов, P.M. Загулина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 7.12.76 № 2708

3. Срок проверки -1997 г., периодичность проверки - 10 лет

4. Стандарт соответствует СТ СЭВ 1581-89 в части наибольшего диаметра обрабатываемой детали над станиной 400 и 630 мм

5. ВЗАМЕН ГОСТ 5645-66

6. Ограничение срока действия снято Постановлением Госстандарта от 17.03.82 № 1085

7. ПЕРЕИЗДАНИЕ (август 1998 г.) с Изменениями № 1, 2, утвержденными в марте 1982 г., феврале 1990 г. (ИУС 6-82, 5-90)
