ГОСТ 8949-75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ
ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ
ДЛЯ ТРУБОПРОВОДОВ.
ТРОЙНИКИ ПЕРЕХОДНЫЕ

Основные размеры

Москва
Стандартинформ
2010

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
ТРОЙНИКИ ПЕРЕХОДНЫЕ

Основные размеры

Ductile iron and steel fittings with
parallel thread for pipelines.
Transition tees. Basic dimensions

ГОСТ
8949-75

Взамен
ГОСТ 8949-59

Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83).

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

01.01.77

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

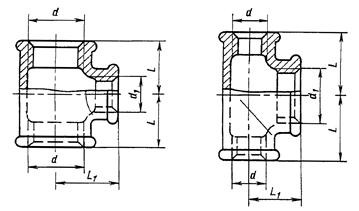

1. Основные размеры тройников должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует СТ СЭВ 3300-81.

Примечание. Чертеж не определяет конструкцию тройников.

Размеры в мм

Условный проход

Резьба

L

L1

Масса без покрытия, кг, не более*

d

d1

Вариант по ГОСТ 8944-75

1

2

10´8

G 3/8 - В

G 1/4 - В

23

23

0,103

0,101

15´8

G 1/2 - В

G 1/4 - В

24

24

0,115

0,111

15´10

G 1/2 - В

G 3/8 - В

26

26

0,119

0,115

15´20

G 1/2 - В

G 3/4 - В

31

30

0,163

0,158

15´25

G 1/2 - В

G 1 - В

34

32

0,199

0,193

20´8

G 3/4 - В

G 1/4 - В

26

27

0,152

0,148

20´10

G 3/4 - В

G 3/8 - В

28

28

0,168

0,160

20´15

G 3/4 - В

G 1/2 - В

30

31

0,183

0,178

20´25

G 3/4 - В

G 1 - В

36

35

0,198

0,193

20´32

G 3/4 - В

G 1 1/4 - В

41

36

0,206

0,202

25´8

G 1 – В

G 1/4 - В

28

31

0,228

0,219

25´10

G 1 – В

G 3/8 - В

30

32

0,235

0,227

25´15

G 1 – В

G 1/2 - В

32

34

0,255

0,246

25´20

G 1 – В

G 3/4 - В

35

36

0,285

0,277

25´32

G 1 – В

G 1 1/4 - В

42

40

0,304

0,315

25´40

G 1 1/4 - В

G 1 1/2 - В

46

42

0,315

0,308

32´10

G 1 1/4 - В

G 3/8- В

32

36

0,342

0,334

32´15

G 1 1/4 - B

G 1/2 - В

34

38

0,352

0,340

32´20

G 1 1/4 - В

G 3/4 - В

36

41

0,382

0,370

32´25

G 1 1/4 - В

G 1 - В

40

42

0,430

0,418

32´40

G 1 1/4 - В

G 1 1/2 - В

40

46

0,434

0,424

32´50

G 1 1/4 - В

G 2 - В

54

48

0,444

0,429

40´15

G 1 1/2 - В

G 1/2 - В

36

42

0,459

0,442

40´20

G 1 1/2 - В

G 3/4 - В

38

44

0,494

0,474

40´25

G 1 1/2 - В

G 1 - В

42

46

0,552

0,531

40´32

G 1 1/2 - В

G 1 1/4 - В

46

48

0,616

0,557

40´50

G 1 1/2 - В

G 2 - В

55

52

0,650

0,628

50´15

G 2 - В

G 1/2 - В

38

48

0,672

0,646

50´20

G 2 - В

G 3/4 - В

40

50

0,714

0,685

50´25

G 2 - В

G 1 - В

44

52

0,788

0,752

50´32

G 2 - В

G 1 1/4 - В

48

54

0,867

0,832

50´40

G 2 - В

G 1 1/2 - В

52

55

0,940

0,914

65´25

G 2 1/2 - В

G 1 - В

47

60

0,091

0,080

(65´32)

G 2 1/2 - В

G 1 1/4 - В

52

62

1,124

1,085

(65´40)

G 2 1/2 - В

G 1 1/2 - В

55

63

1,192

1,160

(65´50)

G 2 1/2 - В

G 2 - В

61

66

1,345

1,330

80´25

G 3 - В

G 1 - В

51

67

1,375

1,369

80´32

G 3 - В

G 1 1/4 - В

55

70

1,390

1,368

(80´40)

G 3 - В

G 1 1/2 - В

58

71

1,484

1,450

(80´50)

G 3 - В

G 2 - В

64

73

1,646

1,630

(80´65)

G 3 - В

G 2 1/2 - В

72

76

1,860

1,840

(100´50)

G 4 - В

G 2 - В

70

86

2,826

2,765

(100´65)

G 4 - В

G 2 1/2 - В

78

89

3,150

3,040

(100´80)

G 4 - В

G 3 - В

84

92

3,421

3,290

________

* Для справок.

Примечания:

1. Тройники с Dу, указанными в таблице в скобках, применять не рекомендуется.

2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5 %.

Примеры условных обозначений

Переходного тройника без покрытия с Dу 40 мм на  32 мм:

Тройник 40´32 ГОСТ 8949-75

То же, с цинковым покрытием:

Тройник Ц-40´32 ГОСТ 8949-75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.
