ГОСТ
8713-79
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
СВАРКА ПОД ФЛЮСОМ
СОЕДИНЕНИЯ СВАРНЫЕ
ОСНОВНЫЕ
ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ
И РАЗМЕРЫ
![Untitled-1](4294852725.files/x398.jpg)
Москва
Стандартинформ
2005
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата
введения 01.01.81
1. Настоящий стандарт распространяется на соединения из
сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых
сваркой под флюсом, и устанавливает основные типы, конструктивные элементы и
размеры сварных соединений.
Стандарт не распространяется на
сварные соединения стальных трубопроводов по ГОСТ
16037.
2. В стандарте приняты следующие обозначения способов сварки
под флюсом:
АФ - автоматическая на весу;
АФф - автоматическая на флюсовой
подушке;
АФм - автоматическая на флюсомедной
подкладке;
АФо - автоматическая на
остающейся подкладке;
АФп - автоматическая на медном
ползуне;
АФш - автоматическая с
предварительным наложением подварочного шва;
АФк - автоматическая с
предварительной подваркой корня шва;
МФ - механизированная на весу;
МФо - механизированная на
остающейся подкладке;
МФш -механизированная с
предварительным наложением подварочного шва;
МФк - механизированная с
предварительной подваркой корня шва.
(Измененная редакция, Изм. №
2).
3. Основные типы сварных соединений приведены в табл. 1,
сечения предварительно наложенных подварочных швов условно зачернены.
Таблица 1
Тип соединения
|
Форма подготовленных кромок
|
Характер сварного шва
|
Форма поперечного сечения
|
Способ сварки
|
Толщина свариваемых деталей, мм
|
Условное обозначение сварного
соединения
|
|
подготовленных кромок
|
сварного шва
|
|
Стыковое
|
С отбортовкой кромок
|
Односторонний
|
![Untitled-1](4294852725.files/x399.jpg)
|
![Untitled-1](4294852725.files/x400.jpg)
|
АФ; МФ
|
1,5 - 3,0
|
C1
|
|
![Untitled-1](4294852725.files/x401.jpg)
|
![Untitled-1](4294852725.files/x402.jpg)
|
2,0 - 12,0
|
C47
|
|
Вез скоса кромок
|
|
![Untitled-1](4294852725.files/x403.jpg)
|
![Untitled-1](4294852725.files/x404.jpg)
|
АФф
|
2,0 - 10,0
|
C4
|
|
![Untitled-1](4294852725.files/x405.jpg)
|
АФм
|
3,0 - 12,0
|
|
![Untitled-1](4294852725.files/x406.jpg)
|
АФп
|
5,0 - 20,0
|
|
Стыковое
|
Без скоса кромок
|
Односторонний
|
![Untitled-1](4294852725.files/x407.jpg)
|
![Untitled-1](4294852725.files/x408.jpg)
|
АФо; МФо
|
2,0 - 12,0
|
С5
|
|
Двусторонний
|
![Untitled-1](4294852725.files/x409.jpg)
|
![Untitled-1](4294852725.files/x410.jpg)
|
АФ; МФ
|
2,0 - 20,0
|
С7
|
|
![Untitled-1](4294852725.files/x411.jpg)
|
АФш; МФш
|
2,0 - 12,0
|
|
![Untitled-1](4294852725.files/x412.jpg)
|
![Untitled-1](4294852725.files/x413.jpg)
|
АФф
|
2,0 - 32,0
|
С29
|
|
Без скоса кромок с последующей строжкой
|
![Untitled-1](4294852725.files/x414.jpg)
|
16,0 - 32,0
|
С3О
|
|
Стыковое
|
Со скосом одной кромки
|
Односторонний
|
![Untitled-1](4294852725.files/x415.jpg)
|
![Untitled-1](4294852725.files/x416.jpg)
|
АФф
|
8,0 - 20,0
|
С9
|
|
![Untitled-1](4294852725.files/x417.jpg)
|
АФм
|
|
![Untitled-1](4294852725.files/x418.jpg)
|
![Untitled-1](4294852725.files/x419.jpg)
|
АФо; МФо
|
8,0 - 30,0
|
С10
|
|
Стыковое
|
Со скосом одной кромки
|
Односторонний замковый
|
![Untitled-1](4294852725.files/x420.jpg)
|
![Untitled-1](4294852725.files/x421.jpg)
|
АФо
|
8,0 - 30,0
|
С11
|
|
Двусторонний
|
![Untitled-1](4294852725.files/x422.jpg)
|
![Untitled-1](4294852725.files/x423.jpg)
|
АФ
|
14,0 - 20,0
|
С12
|
|
С криволинейным скосом одной кромки
|
Односторонний
|
![](4294852725.files/x424.jpg)
|
![](4294852725.files/x425.jpg)
|
АФф
|
16,0 - 50,0
|
С31
|
|
Стыковое
|
С ломанным скосом одной кромки
|
Односторонний
|
![Untitled-1](4294852725.files/x426.jpg)
|
![Untitled-1](4294852725.files/x427.jpg)
|
АФф
|
16,0 - 50,0
|
C32
|
|
С двумя симметричными скосами одной кромки
|
Двусторонний
|
![Untitled-1](4294852725.files/x428.jpg)
|
![Untitled-1](4294852725.files/x429.jpg)
|
АФ
|
20,0 - 30,0
|
C15
|
|
Со скосом кромок
|
Односторонний
|
![Untitled-1](4294852725.files/x430.jpg)
|
![Untitled-1](4294852725.files/x431.jpg)
|
АФф
|
8,0 - 24,0
|
C18
|
|
![Untitled-1](4294852725.files/x432.jpg)
|
АФм
|
12,0 - 30,0
|
|
Стыковое
|
Со скосом кромок
|
Односторонний
|
![Untitled-1](4294852725.files/x433.jpg)
|
![Untitled-1](4294852725.files/x434.jpg)
|
АФо; МФо
|
8,0 - 30,0
|
C19
|
|
Односторонний замковый
|
![Untitled-1](4294852725.files/x435.jpg)
|
![Untitled-1](4294852725.files/x436.jpg)
|
АФо
|
C20
|
|
Двусторонний
|
![Untitled-1](4294852725.files/x437.jpg)
|
![Untitled-1](4294852725.files/x438.jpg)
|
АФ; МФ
|
14,0 - 30,0
|
C21
|
|
Стыковое
|
Со скосом кромок
|
Двусторонний
|
![Untitled-1](4294852725.files/x439.jpg)
|
![Untitled-1](4294852725.files/x440.jpg)
|
АФк;
МФк
|
14,0 - 30,0
|
C21
|
|
![Untitled-1](4294852725.files/x441.jpg)
|
![Untitled-1](4294852725.files/x442.jpg)
|
АФш; МФш
|
5,0 - 14,0
|
|
![Untitled-1](4294852725.files/x443.jpg)
|
![Untitled-1](4294852725.files/x444.jpg)
|
АФф
|
14,0 - 30,0
|
С33
|
|
Стыковое
|
С криволинейным скосом кромок
|
Односторонний
|
![Untitled-1](4294852725.files/x445.jpg)
|
![Untitled-1](4294852725.files/x446.jpg)
|
АФо
|
16,0 - 60,0
|
С34
|
|
Односторонний замковый
|
![Untitled-1](4294852725.files/x447.jpg)
|
![Untitled-1](4294852725.files/x448.jpg)
|
16,0 - 50,0
|
С35
|
|
Двусторонний
|
![Untitled-1](4294852725.files/x449.jpg)
|
![Untitled-1](4294852725.files/x450.jpg)
|
АФк
|
24,0 - 160,0
|
С23
|
|
Стыковое
|
С ломанным скосом кромок
|
Односторонний
|
![Untitled-1](4294852725.files/x451.jpg)
|
![Untitled-1](4294852725.files/x452.jpg)
|
АФф
|
20,0 - 60,0
|
С36
|
|
С ломанным скосом кромок
|
Односторонний замковый
|
![Untitled-1](4294852725.files/x453.jpg)
|
![Untitled-1](4294852725.files/x454.jpg)
|
АФо
|
16,0 - 60,0
|
С37
|
|
С двумя симметричными скосами кромок
|
Двусторонний
|
![Untitled-1](4294852725.files/x455.jpg)
|
![Untitled-1](4294852725.files/x456.jpg)
|
АФ; МФ
|
18,0 - 60,0
|
С25
|
|
Стыковое
|
С двумя симметричными скосами кромок
|
Двусторонний
|
![Untitled-1](4294852725.files/x457.jpg)
|
![Untitled-1](4294852725.files/x458.jpg)
|
АФк
|
24,0 - 60,0
|
С25
|
|
![Untitled-1](4294852725.files/x459.jpg)
|
![Untitled-1](4294852725.files/x460.jpg)
|
АФф
|
18,0 - 60,0
|
С38
|
|
С двумя несимметричными скосами кромок
|
![Untitled-1](4294852725.files/x461.jpg)
|
![Untitled-1](4294852725.files/x462.jpg)
|
АФш; МФш
|
16,0 - 60,0
|
С39
|
|
С двумя симметричными криволинейными скосами кромок
|
![Untitled-1](4294852725.files/x463.jpg)
|
![Untitled-1](4294852725.files/x464.jpg)
|
АФ
|
50,0 - 160,0
|
С26
|
|
Стыковое
|
С двумя несимметричными скосами кромок
|
Двусторонний
|
![Untitled-1](4294852725.files/x465.jpg)
|
![Untitled-1](4294852725.files/x466.jpg)
|
АФш
|
24,0 - 130,0
|
С40
|
|
![Untitled-1](4294852725.files/x467.jpg)
|
![Untitled-1](4294852725.files/x468.jpg)
|
24,0 - 60,0
|
С41
|
|
Угловое
|
С отбортовкой одной кромки
|
Односторонний
|
![Untitled-1](4294852725.files/x469.jpg)
|
![Untitled-1](4294852725.files/x470.jpg)
|
АФ; МФ
|
1,5 - 3,0
|
У1
|
|
Без скоса кромок
|
Двусторонний
|
![Untitled-1](4294852725.files/x471.jpg)
|
![Untitled-1](4294852725.files/x472.jpg)
|
АФш; МФш
|
4,0 - 14,0
|
У5
|
|
Угловое
|
Со скосом одной кромки
|
Двусторонний
|
![Untitled-1](4294852725.files/x473.jpg)
|
![Untitled-1](4294852725.files/x474.jpg)
|
АФш; МФш
|
8,0 - 20,0
|
У7
|
|
С двумя несимметричными скосами одной кромки
|
![Untitled-1](4294852725.files/x475.jpg)
|
![Untitled-1](4294852725.files/x476.jpg)
|
20,0 - 40,0
|
У3
|
|
Тавровое
|
Без скоса кромок
|
Односторонний
|
![Untitled-1](4294852725.files/x477.jpg)
|
![Untitled-1](4294852725.files/x478.jpg)
|
АФ; МФ
|
3,0 - 40,0
|
Т1
|
|
![Untitled-1](4294852725.files/x479.jpg)
|
|
Двусторонний
|
Т3
|
|
Тавровое
|
Без скоса кромок
|
Двусторонний
|
![Untitled-1](4294852725.files/x480.jpg)
|
![Untitled-1](4294852725.files/x481.jpg)
|
АФш; МФш
|
3,0 - 20,0
|
Т3
|
|
Со скосом одной кромки
|
![Untitled-1](4294852725.files/x482.jpg)
|
![Untitled-1](4294852725.files/x483.jpg)
|
АФш; МФш
|
8,0 - 30,0
|
Т7
|
|
С криволинейным скосом одной кромки
|
![Untitled-1](4294852725.files/x484.jpg)
|
![Untitled-1](4294852725.files/x485.jpg)
|
АФш
|
16,0 - 30,0
|
Т2
|
|
Тавровое
|
С двумя симметричными скосами одной кромки
|
Двусторонний
|
![Untitled-1](4294852725.files/x486.jpg)
|
![Untitled-1](4294852725.files/x487.jpg)
|
АФ; МФ
|
16,0 - 40,0
|
Т8
|
|
С двумя несимметричными скосами одной кромки
|
![Untitled-1](4294852725.files/x488.jpg)
|
![Untitled-1](4294852725.files/x489.jpg)
|
АФш; МФш
|
20,0 - 40,0
|
Т4
|
|
Тавровое
|
С двумя симметричными криволинейными скосами одной
кромки
|
Двусторонний
|
![Untitled-1](4294852725.files/x490.jpg)
|
![Untitled-1](4294852725.files/x491.jpg)
|
АФ
|
30,0 - 60,0
|
T5
|
|
Нахлесточное
|
Без скоса кромок
|
Односторонний
|
![Untitled-1](4294852725.files/x492.jpg)
|
![Untitled-1](4294852725.files/x493.jpg)
|
АФ; МФ
|
10 - 20,0
|
H1
|
|
Двусторонний
|
![Untitled-1](4294852725.files/x494.jpg)
|
H2
|
|
(Измененная редакция, Изм. № 2,
3).
4. Конструктивные элементы сварных соединений и их размеры
должны соответствовать указанным в табл. 2 - 52, сечения предварительно наложенных
подварочных швов условно зачернены.
Таблица 2
Размеры, мм
* Размер
для справок.
Таблица 3
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s=s1
|
b
|
е, не
более
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C47
|
![Untitled-1](4294852725.files/x497.jpg)
|
![Untitled-1](4294852725.files/x498.jpg)
|
АФ, МФ
|
2
|
0
|
+0,3
|
8,5
|
1,5
|
±1,0
|
Св. 2 до 3
|
+0,5
|
10
|
Св. 3 до 4
|
+0,8
|
12
|
2,0
|
+1,0 -1,5
|
Св. 4 до 5
|
+1,0
|
11
|
Св. 5 до 6
|
Св. 6 до 8
|
16
|
Св. 8 до 10
|
19
|
Св. 10 до 12
|
21
|
Примечание. Способ сварки МФ для s < 3 мм
применять не рекомендуется.
Таблица 4
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
b
|
е, не
более
|
g
|
g1
|
|
подготовленных кромок
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
|
C4
|
![Untitled-1](4294852725.files/x499.jpg)
|
![Untitled-1](4294852725.files/x500.jpg)
|
АФф
|
2
|
0,0
|
+1,0
|
12
|
1,5
|
±1,0
|
1,0
|
±1,0
|
|
Св. 2 до 3
|
1,0
|
±1,0
|
|
Св. 3 до 4
|
16
|
2,0
|
+1,0
-1,5
|
1,5
|
+1,0
|
|
Св. 4 до 5
|
1,5
|
|
-1,5
|
|
Св. 5 до 6
|
21
|
|
Св. 6 до 7
|
2,0
|
±1,5
|
2,0
|
+1,0
-2,0
|
|
Св. 7 до 10
|
26
|
|
Примечание. Допускается отсутствие выпуклости обратной стороны
шва и местные вогнутости глубиной не более 0,1s при полном
проплавлении кромок. Значение e1 должно
быть от 4 мм до 0,5е.
Таблица 5
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
b
|
е, не
более
|
g1
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C4
|
![Untitled-1](4294852725.files/x501.jpg)
|
![Untitled-1](4294852725.files/x502.jpg)
|
АФм
|
3
|
1,0
|
+0,5
|
14
|
1,5
|
+1,0
-1,5
|
4
|
16
|
Св. 4 до 5
|
1,5
|
+1,0
|
Св. 5 до 6
|
21
|
Св. 6 до 7
|
2,0
|
2,0
|
+1,0
-2,0
|
Св. 7 до 10
|
26
|
Св. 10 до 12
|
4,0
|
28
|
Примечание. Допускается отсутствие выпуклости обратной стороны
шва и местные вогнутости глубиной не более 0,1s при полном
проплавлении кромок. Значение е1 должно быть от 4 мм до 0,5е.
Таблица 6
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
e1 ±4
|
е, не
более
|
b
|
g = g1
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С4
|
![Untitled-1](4294852725.files/x503.jpg)
|
![Untitled-1](4294852725.files/x504.jpg)
|
АФп
|
5 - 6
|
12
|
23
|
3
|
+2
|
1,5
|
±1,0
|
7 - 10
|
14
|
26
|
4
|
+1,5
-1,0
|
12 - 14
|
28
|
16 - 18
|
16
|
36
|
5
|
2,0
|
±1,5
|
20
|
38
|
6
|
Примечание. Допускается отсутствие выпуклости обратной стороны
шва и местные вогнутости глубиной не более 0,1s при полном
проплавлении кромок.
Таблица 7
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
b
|
m,
не менее
|
е, не
более
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С5
|
![Untitled-1](4294852725.files/x505.jpg)
|
![Untitled-1](4294852725.files/x506.jpg)
|
АФо; МФо
|
2
|
1,5
|
±1,0
|
15
|
12
|
1,5
|
±1,0
|
Св. 2 до 3
|
17
|
Св. 3 до 4
|
2,0
|
2,0
|
+1,0
-1,5
|
Св. 4 до 5
|
20
|
Св. 5 до 6
|
3,0
|
±1,5
|
21
|
Св. 6 до 7
|
25
|
Св. 7 до 8
|
26
|
Св. 8 до 10
|
4,0
|
30
|
Св. 10 до 12
|
5,0
|
28
|
Примечание. Способ сварки МФо для s > 6 мм применять не рекомендуется.
Толщина
подкладки должна быть не менее 0,25, но не менее 1,5 мм.
Таблица 8
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
b
|
е, не
более
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С7
|
![Untitled-1](4294852725.files/x507.jpg)
|
![Untitled-1](4294852725.files/x508.jpg)
|
АФ; МФ
|
2
|
0
|
+0,3
|
8,5
|
1,5
|
±1,0
|
Св. 2 до 3
|
+0,5
|
10
|
Св. 3 до 4
|
+0,8
|
12
|
2,0
|
+1,0
-1,5
|
Св. 4 до 5
|
+1,0
|
14
|
Св. 5 до 6
|
19
|
Св. 6 до 9
|
±1,5
|
Св. 9 до 14
|
23
|
3,0
|
+1,5
-2,0
|
Св. 14 до 20
|
28
|
±2,0
|
Примечание. Способ сварки МФ для s > 6 мм применять не рекомендуется.
Таблица 9
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
b
|
е, не
более
|
e1 ±2
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С7
|
![Untitled-1](4294852725.files/x509.jpg)
|
![Untitled-1](4294852725.files/x510.jpg)
|
АФш; МФш
|
2
|
0,5
|
+0,5
|
8,5
|
8
|
1,5
|
±10
|
Св. 2 до 3
|
1,0
|
±1,0
|
10
|
|
Св. 3 до 4
|
12
|
2,0
|
+1,0
-1,5
|
Св. 4 до 5
|
14
|
10
|
Св. 5 до 7
|
1,5
|
+1,0
-1,5
|
16
|
12
|
Св. 7 до 12
|
2,0
|
+1,0
-2,0
|
19
|
14
|
3,0
|
+1,0
-2,0
|
Примечание. Способ сварки МФш для толщин 3 мм ³ s
³ 6 мм применять не рекомендуется.
Таблица 10
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
S = s1
|
b
|
е, не
более
|
g
|
подготовленных кромок
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С29
|
![Untitled-1](4294852725.files/x511.jpg)
|
![Untitled-1](4294852725.files/x512.jpg)
|
АФф
|
2
|
0
|
+1
|
8,5
|
1,5
|
±1,0
|
Св. 2 до 3
|
1
|
±1
|
10
|
+1,0
-1,5
|
Св. 3 до 5
|
12
|
2,0
|
Св. 5 до 6
|
19
|
Св. 6 до 9
|
2
|
Св. 9 до 10
|
24
|
+1,0
-2,0
|
Св. 10 до 14
|
2,5
|
Св. 14 до 16
|
26
|
±2,0
|
Св. 16 до 22
|
4
|
+1
-2
|
34
|
Св. 22 до 2,6
|
5
|
+1
-2
|
40
|
3,0
|
+2,0
-2,5
|
Св. 26 до 30
|
6
|
+2
-1
|
42
|
+2,0
3,0
|
АФф*
|
От 6 до 9
|
3
|
±1
|
22
|
2,5
|
±1,5
|
Св. 9 до 16
|
4
|
26
|
Св. 16 до 24
|
5
|
±1,5
|
34
|
Св. 24 до 32
|
6
|
40
|
3
|
±2
|
* Перед сваркой первого шва зазор на № 1/3 толщину
основного металла необходимо заполнить флюсом, а затем на оставшиеся 2/3
крупкой из электродной проволоки, окатышами или другим гранулированным
металлом.
Таблица 11
Размеры, мм
Условное обозначение сварного соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
h ±1
|
f ±2
|
е, не
более
|
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
|
С30
|
![Untitled-1](4294852725.files/x513.jpg)
|
![Untitled-1](4294852725.files/x514.jpg)
![Untitled-1](4294852725.files/x515.jpg)
|
АФф
|
От 16 до 22
|
8
|
9
|
18
|
|
Св. 22 до 26
|
13
|
14
|
24
|
|
Св. 26 до 32
|
18
|
18
|
28
|
|
|
Таблица
12
Размеры, мм
Условное обозначение сварного соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
g
|
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
|

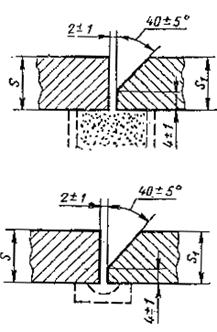

С9
|
![Untitled-1](4294852725.files/x516.jpg)
|
![Untitled-1](4294852725.files/x517.jpg)
|
АФф; AФм
|
От 8 до 9
|
18
|
±3
|
1,5
|
±1,0
|
|
|
С. 9 до 10
|
20
|
±4
|
|
|
|
Св. 10 до 14
|
22
|
2,0
|
+1,0
-1,5
|
|
|
|
Св. 14 до 20
|
24
|
2,5
|
+1,0
-2,0
|
|
|
|
Примечание. Допускается отсутствие выпуклости обратной стороны
шва и местные вогнутости глубиной не более 0,1s
при полном проплавлении кромок.
Таблица 13
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s=s1
|
b
|
d, не менее
|
m,
не менее
|
е
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С10
|
![Untitled-1](4294852725.files/x518.jpg)
|
![Untitled-1](4294852725.files/x519.jpg)
|
АФо; МФо
|
8
|
2
|
±1,0
|
3
|
25
|
18
|
±3
|
1,5
|
±1,0
|
Св. 8 до 10
|
20
|
|
Св. 10 до 12
|
22
|
±4
|
2,0
|
+1,0
|
Св. 12 до 14
|
3
|
±1,5
|
4
|
-1,5
|
Св. 14 до 16
|
24
|
2,5
|
+1,0
-2,0
|
Св. 16 до 18
|
4
|
30
|
Св. 19 до 20
|
6
|
Св. 20 до 24
|
5
|
26
|
+1,5
-2,0
|
Св. 24 до 30
|
40
|
30
|
Таблица 14
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
b
|
е
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С11
|
![Untitled-1](4294852725.files/x520.jpg)
|
![Untitled-1](4294852725.files/x521.jpg)
|
АФо
|
8
|
2
|
±1,0
|
18
|
±3
|
1,5
|
+1,0
|
Св. 8 до 10
|
20
|
|
Св. 10 до 12
|
22
|
±4
|
2,0
|
+1,0
|
Св. 12 до 14
|
3
|
±1,5
|
-1,5
|
Св. 14 до 16
|
24
|
2,5
|
+1,0
|
Св. 16 до 20
|
4
|
-2,0
|
Св. 20 до 24
|
5
|
26
|
+1,5
|
Св. 24 до 30
|
30
|
-2,0
|
Таблица 15
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = si
|
е
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин
|
Пред откл.
|
Номин.
|
Пред. откл.
|
C12
|
![Untitled-1](4294852725.files/x522.jpg)
|
![Untitled-1](4294852725.files/x523.jpg)
|
АФ
|
14
|
18
|
±3
|
2,0
|
+1,0
-1,5
|
Св. 14 до 16
|
2,5
|
+1,0
-2,0
|
Св. 16 до 20
|
22
|
±4
|
Таблица 16
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = si
|
е
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин
|
Пред откл.
|
Номин.
|
Пред. откл.
|
С31
|
![Untitled-1](4294852725.files/x249.gif)
|
![Untitled-1](4294852725.files/x524.jpg)
|
АФф
|
16
|
19
|
±2
|
2,0
|
+1,0 -2,0
|
Св. 16 до 20
|
20
|
Св. 20 до 25
|
22
|
Св. 25 до 30
|
23
|
±3
|
Св. 30 до 35
|
25
|
Св. 35 до 40
|
26
|
±4
|
Св. 40 до 45
|
28
|
+1,5 -2,0
|
Св. 45 до 50
|
30
|
Таблица 17
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = si
|
е
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин
|
Пред откл.
|
Номин.
|
Пред. откл.
|
C32
|
![Untitled-1](4294852725.files/x252.gif)
|
![Untitled-1](4294852725.files/x525.jpg)
|
АФф
|
16
|
19
|
±3
|
2,5
|
+1,0
-2,0
|
Св. 16 до 20
|
20
|
Св. 20 до 25
|
21
|
Св. 25 до 30
|
22
|
Св. 30 до 35
|
23
|
Св. 35 до 40
|
24
|
±4
|
Св. 40 до 45
|
25
|
+1,5
-2,0
|
Св. 45 до 50
|
26
|
Таблица 18
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
C15
|
![Untitled-1](4294852725.files/x526.jpg)
|
![Untitled-1](4294852725.files/x527.jpg)
|
АФ
|
От 20 до 24
|
22
|
±3
|
Св. 24 до 28
|
26
|
±4
|
Св. 28 до 30
|
30
|
Таблица 19
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
с ±1
|
с
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C18
|
![Untitled-1](4294852725.files/x528.jpg)
|
![Untitled-1](4294852725.files/x529.jpg)
|
АФф
|
От 8 до 9
|
3
|
18
|
±3
|
1,5
|
±1,0
|
Св. 9 до 10
|
20
|
Св. 10 до 12
|
22
|
±4
|
2,0
|
+1,0
-1,5
|
Св. 18 до 14
|
4
|
Св. 14 до 20
|
24
|
2,5
|
+1,0
-2,0
|
Св. 20 до 24
|
26
|
±5
|
Таблица 20
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
e
|
с ±1
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
С18
|
![Untitled-1](4294852725.files/x530.jpg)
|
![Untitled-1](4294852725.files/x265.gif)
|
АФм
|
От 12 до 14
|
22
|
±4
|
3
|
Св. 14 до 20
|
24
|
Св. 20 до 26
|
26
|
±5
|
4
|
Св. 26 до 28
|
30
|
5
|
Св. 28 до 30
|
Таблица 21
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
b
|
d, не менее
|
m,
не менее
|
e
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C19
|
![Untitled-1](4294852725.files/x531.jpg)
|
![Untitled-1](4294852725.files/x532.jpg)
|
АФо; МФо
|
8
|
2
|
±1,0
|
3
|
30
|
16
|
±3
|
1,5
|
±1,0
|
Св. 8 до 9
|
17
|
Св. 9 до 10
|
18
|
Св. 10 до 12
|
1,5
|
20
|
Св. 12 до 14
|
4
|
23
|
Св. 14 до 16
|
2,0
|
+1,0
-1,5
|
24
|
2,0
|
+1,0
-1,5
|
Св. 16 до 18
|
4
|
±1,5
|
40
|
28
|
±4
|
Св. 18 до 20
|
6
|
30
|
Св. 20 до 22
|
5
|
32
|
Св. 22 до 24
|
34
|
Св. 24 до 26
|
50
|
36
|
Св. 26 до 28
|
38
|
Св. 28 до 30
|
40
|
Таблица 22
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
b
|
e
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C20
|
![Untitled-1](4294852725.files/x533.jpg)
|
![Untitled-1](4294852725.files/x534.jpg)
|
АФо
|
8
|
2
|
±1,0
|
16
|
±3
|
Св. 8 до 9
|
17
|
Св. 9 до 10
|
18
|
Св. 10 до 12
|
20
|
Св. 12 до 14
|
3
|
±1,5
|
23
|
Св. 14 до 16
|
24
|
Св. 16 до 18
|
4
|
28
|
Св. 18 до 20
|
30
|
±4
|
Св. 20 до 22
|
5
|
32
|
Св. 22 до 24
|
34
|
Св. 24 до 26
|
36
|
Св. 26 до 28
|
38
|
Св. 28 до 30
|
40
|
Таблица 23
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
g
|
с ±2
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С21
|
![Untitled-1](4294852725.files/x274.gif)
|
![Untitled-1](4294852725.files/x535.jpg)
|
АФ;
МФ
|
От 14 до 16
|
18
|
±3
|
2,0
|
+1,0
-1,5
|
6
|
Св. 16 до 20
|
22
|
±4
|
2,5
|
+1,0
-2,0
|
7
|
Св. 20 до 24
|
24
|
8
|
С в.24 до 30
|
30
|
3,0
|
Примечание. При способе сварки МФ притупление с = 3 ±1
мм.
Таблица 24
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
g
|
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
|
C21
|
![Untitled-1](4294852725.files/x536.jpg)
|
![Untitled-1](4294852725.files/x537.jpg)
|
Афк; МФк
|
14
|
20
|
±4
|
2,0
|
+1,0
-1,5
|
|
|
Св. 14 до 16
|
2,5
|
+1,0
-2,0
|
|
Св. 16 до 20
|
25
|
±5
|
|
Св. 20 до 24
|
30
|
±6
|
|
Св. 24 до 30
|
37
|
±7
|
|
Таблица 25
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
h±1
|
е
|
e1 ±2
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С21
|
![Untitled-1](4294852725.files/x538.jpg)
|
![Untitled-1](4294852725.files/x539.jpg)
|
АФш; МФш
|
От 5 до 7
|
3
|
17
|
±3
|
12
|
1,5
|
±1,0
|
Св. 7 до 8
|
4
|
13
|
Св. 8 до 9
|
20
|
±4
|
Св. 9 до 10
|
5
|
14
|
Св. 10 до 12
|
2,0
|
+1,0
-1,5
|
Св. 12 до 14
|
8
|
16
|
Таблица 26
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е ±4
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
C33
|
![Untitled-1](4294852725.files/x285.gif)
|
![Untitled-1](4294852725.files/x540.jpg)
|
АФф
|
От 14 до 18
|
22
|
Св. 18 до 24
|
24
|
С в.24 до 30
|
30
|
Таблица 27
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
g
|
R ±1
|
a, ° ±1°
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С34
|
![Untitled-1](4294852725.files/x541.jpg)
|
![Untitled-1](4294852725.files/x542.jpg)
|
АФо
|
16
|
23
|
±4
|
2,5
|
+1,0
-2,0
|
6
|
12
|
Св. 16 до 20
|
25
|
Св. 20 до 25
|
28
|
Св. 25 до 30
|
31
|
Св. 30 до 35
|
33
|
±5
|
Св. 36 до 40
|
36
|
С в. 40 до 45
|
38
|
±6
|
+1,5
2,0
|
8
|
10
|
Св. 456 до 50
|
41
|
Св. 50 до 55
|
44
|
±7
|
3,0
|
+1,5
-2,5
|
Св. 55 до 80
|
46
|
Таблица 28
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
е
|
g
|
R ±1
|
a, ° ±2°
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С35
|
![Untitled-1](4294852725.files/x543.jpg)
|
![Untitled-1](4294852725.files/x544.jpg)
|
АФо
|
16
|
23
|
±4
|
2,5
|
+1,0
-2,0
|
6
|
12
|
Св. 16 до 20
|
25
|
Св. 20до 25
|
27
|
Св. 25 до 30
|
30
|
Св. 30 до 35
|
31
|
±5
|
Св. 35 до 40
|
34
|
+1,5
-2,0
|
Св. 40 до 45
|
36
|
±6
|
8
|
10
|
Св. 45 до 50
|
38
|
Таблица 29
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s =s1
|
с ±1
|
R ±1
|
е
|
е1 ±4
|
g
|
a, ° ±1°
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С23
|
![Untitled-1](4294852725.files/x545.jpg)
|
![Untitled-1](4294852725.files/x546.jpg)
|
АФк
|
24
|
6
|
6
|
24
|
±4
|
15
|
2,5
|
+1,0
-2,0
|
12
|
Св. 24 , до 26
|
25
|
Св. 26 до 28
|
26
|
Св. 28 до 30
|
27
|
Св. 30 до 32
|
28
|
Св. 32 до 34
|
29
|
16
|
Св. 34 до 36
|
30
|
Св. 36 до 38
|
31
|
Св. 38 до 40
|
8
|
8
|
32
|
10
|
Св. 40 до 42
|
33
|
+1,5
-2,0
|
Св. 42 до 45
|
34
|
±5
|
Св. 45 до 48
|
36
|
18
|
Св. 48 до 50
|
37
|
Св. 50 до 55
|
39
|
Св. 55 до 60
|
45
|
±6
|
2,5
|
Св. 60 до 65
|
47
|
Св. 65 до 70
|
20
|
Св. 70 до 80
|
51
|
±7
|
Св. 80 до 90
|
55
|
±8
|
Св. 90 до 100
|
59
|
±.9
|
Св. 100 до 110
|
10
|
60
|
4,0
|
+2,0
-3,0
|
8
|
Св. 110 до 115
|
61
|
Св. 115 до 120
|
63
|
Св. 120 до 125
|
64
|
±10
|
Св. 125 до 130
|
66
|
Св. 130 до 140
|
69
|
±11
|
Св. 140 до 150
|
72
|
±12
|
Св. 150 до 160
|
76
|
Таблица 30
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
e
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С36
|
![Untitled-1](4294852725.files/x547.jpg)
|
![Untitled-1](4294852725.files/x548.jpg)
|
АФф
|
20
|
30
|
±2
|
2,5
|
+1,0
-2,0
|
Св. 20 до 22
|
31
|
Св. 22 до 24
|
32
|
Св. 24 до 26
|
33
|
Св. 2б до 28
|
34
|
Св. 28 до 30
|
±3
|
Св. 30 до 32
|
35
|
Св. 32 до 34
|
36
|
Св. 34 до 36
|
37
|
Св. 36 до 38
|
38
|
Св. 38 до 40
|
39
|
+1,5
-2,0
|
Св. 40 до 42
|
40
|
Cв.
42 до 45
|
41
|
±4
|
Св. 45 до 48
|
42
|
Св. 48 до 50
|
43
|
Св. 50 до 55
|
46
|
Св. 55 до 60
|
49
|
Таблица 31
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
е
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C37
|
![Untitled-1](4294852725.files/x549.jpg)
|
![Untitled-1](4294852725.files/x550.jpg)
|
АФо
|
16
|
28
|
±2
|
2,5
|
+1,0
-2,0
|
Св. 16 до 20
|
30
|
|
Св. 20 до 25
|
31
|
±3
|
Св. 25 до 30
|
34
|
Св. 30 до 35
|
36
|
±4
|
Св. 35 до 40
|
38
|
Св. 40 до 45
|
41
|
Св. 45 до 50
|
43
|
±5
|
+1,5
-2,0
|
Св. 50 до 55
|
45
|
Св. 55 до 60
|
47
|
Таблица 32
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
g
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C25
|
![Untitled-1](4294852725.files/x551.jpg)
|
![Untitled-1](4294852725.files/x552.jpg)
|
АФ;
МФ
|
От 18 до 25
|
24
|
±4
|
2,5
|
+1,0
-2,0
|
Св. 25 до 38
|
28
|
±5
|
Св. 38 до 48
|
32
|
+1,5
-2,0
|
Св. 48 до 54
|
36
|
Св. 44 до 60
|
39
|
Примечание. При способе сварки МФ притупление с = 3 ±1 мм.
Таблица 33
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
g
|
a, ° ±3°
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C25
|
![Untitled-1](4294852725.files/x553.jpg)
|
![Untitled-1](4294852725.files/x554.jpg)
|
АФк
|
От 24 до 28
|
24
|
±4
|
2,5
|
+1,0
2,0
|
30
|
Св. 28 до 38
|
29
|
±5
|
Св. 38 до 48
|
+1,5
-2,0
|
Св. 48 до 54
|
33
|
25
|
Св. 54 до 60
|
36
|
Таблица 34
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е ±4
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
С38
|
![Untitled-1](4294852725.files/x555.jpg)
|
![Untitled-1](4294852725.files/x556.jpg)
|
АФф
|
От 18 до 25
|
24
|
Св. 25 до 40
|
32
|
Св. 40 до 50
|
38
|
Св. 50 до 60
|
43
|
Таблица 35
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
h ±1
|
е
|
е1 ±2
|
g
|
a, °
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C39
|
![Untitled-1](4294852725.files/x557.jpg)
|
![Untitled-1](4294852725.files/x558.jpg)
|
АФш; МФш
|
От 16 до 20
|
8
|
18
|
±3
|
16
|
2,5
|
-1,0
-2,0
|
25
|
±3
|
Св. 20 до 26
|
22
|
±4
|
Cв.
26 до 32
|
9
|
26
|
|
17
|
Св. 32 до 36
|
28
|
±5
|
Св. 36 до 38
|
10
|
19
|
Св. 38 до 44
|
34
|
20
|
+1,5
-2,0
|
22
|
±2
|
Св. 44 до 50
|
40
|
Св. 50 до 56
|
45
|
20
|
Св. 56 до 60
|
50
|
Таблица 36
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
g
|
a, ° ±2°
|
R ±1
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C26
|
![Untitled-1](4294852725.files/x559.jpg)
|
![Untitled-1](4294852725.files/x560.jpg)
|
АФ
|
50
|
27
|
±3
|
2,5
|
+1,0
-2,0
|
12
|
6
|
Св. 50 до 55
|
28
|
Св. 55 до 60
|
29
|
Св. 60 до 65
|
31
|
±4
|
Св. 55 до 70
|
32
|
Св. 70 до .80
|
34
|
Св. 80 до 90
|
36
|
±5
|
+1,5
-2,0
|
10
|
8
|
Св. 90 до 100
|
38
|
Св. 100 до 110
|
40
|
Св. 110 до 115
|
41
|
±6
|
Св. 115 до 120
|
43
|
Св. 120 до 125
|
44
|
Св. 125 до 130
|
45
|
Св. 130 до 140
|
47
|
Св. 140 до 150
|
49
|
±7
|
Св. 150 до 160
|
51
|
±8
|
Таблица 37
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
R ±1
|
е
|
п
|
a, ° ±2°
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
С40
|
![Untitled-1](4294852725.files/x561.jpg)
|
![Untitled-1](4294852725.files/x562.jpg)
|
АФш
|
От 24 до 28
|
6
|
25
|
±5
|
2,5
|
+1,0
-2,0
|
12
|
Св. 28 до 36
|
28
|
±6
|
Св. 36 до 40
|
31
|
Св. 40 до 42
|
8
|
+1,5
-2,0
|
10
|
Св. 42 до 55
|
36
|
±7
|
Св. 55 до 65
|
46
|
Св. 65 до 80
|
50
|
±9
|
Св. 80 до 100
|
58
|
10
|
Св. 100 до 110
|
10
|
61
|
8
|
Св. 110 до 115
|
63
|
Св. 115 до 120
|
65
|
Св. 120 до 125
|
67
|
Св. 125 до 130
|
68
|
±11
|
Таблица 38
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s = s1
|
е
|
п
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
C41
|
![untitled-1](4294852725.files/x563.jpg)
|
![untitled-1](4294852725.files/x564.jpg)
|
АФш
|
24
|
28
|
±3
|
2,5
|
+1,0
-2,0
|
Св. 24 до 26
|
29
|
Св. 26 до 30
|
31
|
Св. 30 до 32
|
32
|
Св. 32 до 34
|
33
|
Св. 34 до 36
|
34
|
±4
|
Св. 36 до 38
|
35
|
Св. 38 до 42
|
36
|
+1,5
-2,0
|
Св. 42 до 45
|
38
|
Св. 45 до 50
|
40
|
Св. 50 до 55
|
42
|
±5
|
Св. 55 до 60
|
45
|
Таблица 39
Размеры, мм
*Размер для справок.
Таблица 40
Размеры, мм
Таблица 41
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
е
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
У7
|
![Untitled-1](4294852725.files/x569.jpg)
|
![Untitled-1](4294852725.files/x570.jpg)
|
АФш; МФш
|
От 8 до 9
|
13
|
±3
|
Св. 9 до 12
|
16
|
Св. 12 до 14
|
20
|
Св. 14 до 20
|
25
|
±4
|
Таблица 42
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
h ±l
|
е
|
g1 ±2
|
е1 ±3
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
У3
|
![Untitled-1](4294852725.files/x571.jpg)
|
![Untitled-1](4294852725.files/x572.jpg)
|
АФш;
МФш
|
От 20 до 24
|
7
|
20
|
±3
|
3
|
17
|
Св. 24 до 28
|
8
|
25
|
±4
|
4
|
С ч. 28 до 34
|
10
|
30
|
5
|
20
|
Св. 34 до 40
|
12
|
49
|
23
|
Таблица 43
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
b
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Т1
|
![untitled-1](4294852725.files/x573.jpg)
|
![untitled-1](4294852725.files/x574.jpg)
|
АФ;
МФ
|
3
|
0
|
+0,8
|
Св. 3 до 5
|
+1,0
|
Св. 5 до 40
|
+1,5
|
Таблица 44
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
b
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Т3
|
![untitled-1](4294852725.files/x575.jpg)
|
![untitled-1](4294852725.files/x576.jpg)
|
АФ;
МФ
|
3
|
0
|
+0,8
|
Св. 3 до 5
|
+1,0
|
Св. 5 до 40
|
+1,5
|
Таблица 45
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
b
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Т3
|
![Untitled-1](4294852725.files/x577.jpg)
|
![Untitled-1](4294852725.files/x578.jpg)
|
АФш; МФш
|
От 3 до 5
|
0
|
+1,5
|
Св. 5 до 9
|
+2,0
|
Св. 9 до 10
|
Св. 10 до 14
|
+3,0
|
Св. 14 до 20
|
Таблица 46
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
g ±2
|
е
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
T7
|
![Untitled-1](4294852725.files/x579.jpg)
|
![Untitled-1](4294852725.files/x580.jpg)
|
АФш; МФш
|
От 8 до 9
|
4
|
15
|
±3
|
Св. 8 до 14
|
5
|
22
|
Св. 14 до 20
|
б
|
30
|
±4
|
Св. 20 до 24
|
7
|
39
|
Св. 24 до 26
|
8
|
Св. 26 до 28
|
9
|
45
|
±5
|
Св. 28 до 30
|
10
|
Таблица 47
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
е
|
g ±2
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
T2
|
![Untitled-1](4294852725.files/x581.jpg)
|
![Untitled-1](4294852725.files/x582.jpg)
|
АФш
|
16
|
18
|
±3
|
6
|
Св. 16 до 18
|
19
|
Св. 18 до 20
|
20
|
Св. 20 до 22
|
7
|
Св. 22 до 24
|
21
|
Св. 24 до 26
|
22
|
Св. 26 до 28
|
±4
|
8
|
Св. 28 до 30
|
23
|
Таблица 48
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
g ±2
|
е
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
T8
|
![Untitled-1](4294852725.files/x583.jpg)
|
![Untitled-1](4294852725.files/x584.jpg)
|
АФ; МФ
|
От 16 до 18
|
4
|
25
|
+4
-7
|
Св. 16 до 22
|
5
|
30
|
+4
-8
|
Св. 22 до 26
|
6
|
36
|
+4
-10
|
Св. 26 до 30
|
7
|
40
|
+4
11
|
Св. 30 до 36
|
8
|
50
|
+4
-12
|
Св. 36 до 40
|
9
|
56
|
+4
-16
|
Примечание. При способе сварки МФ притупление с = 3 ±1 мм.
Таблица 49
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
h ±1
|
g
|
g1 ±2
|
е
|
е1
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
T4
|
![Untitled-1](4294852725.files/x585.jpg)
|
![Untitled-1](4294852725.files/x586.jpg)
|
АФш; МФш
|
20
|
7
|
6
|
±2
|
3
|
26
|
+4
-7
|
13
|
±3
|
Св. 20 до 24
|
7
|
Св. 24 до 28
|
8
|
8
|
4
|
29
|
+4
-8
|
Св. 28 до 34
|
10
|
10
|
5
|
35
|
+4
-10
|
17
|
Св. 34 до 40
|
12
|
12
|
±3
|
40
|
+4
-11
|
Таблица 50
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
е ±2
|
е ±2
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Т5
|
![Untitled-1](4294852725.files/x587.jpg)
|
![Untitled-1](4294852725.files/x588.jpg)
|
АФ
|
30
|
16
|
6
|
Св. 30 до 34
|
17
|
Св. 34 до 40
|
18
|
Св. 40 до 42
|
19
|
7
|
Св. 42 до 45
|
20
|
Св. 45 до 50
|
26
|
Св. 50 до 55
|
8
|
Св. 55 до 60
|
28
|
Таблица 51
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
b
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Н1
|
![Untitled-1](4294852725.files/x589.jpg)
|
![Untitled-1](4294852725.files/x590.jpg)
|
АФ;
МФ
|
От 1 до 5
|
0
|
+1,0
|
Св. 5 до 10
|
+2,0
|
Св. 10 до 20
|
+3,0
|
Таблица 52
Размеры, мм
Условное обозначение сварного
соединения
|
Конструктивные элементы
|
Способ сварки
|
s
|
b
|
подготовленных кромок свариваемых деталей
|
сварного шва
|
Номин.
|
Пред. откл.
|
Н2
|
![Untitled-1](4294852725.files/x591.jpg)
|
![Untitled-1](4294852725.files/x592.jpg)
|
АФ; МФ
|
От 1 до 5
|
0
|
+1,0
|
Св. 5 до 10
|
+2,0
|
Св. 10 до 20
|
+3,0
|
(Измененная
редакция, Изм. № 1, 2, 3).
5. При сварке кольцевых швов стыковых соединений допускается
увеличение выпуклости g, g1 до 30 %.
(Измененная редакция, Изм. №
3).
6. Сварные соединения Т7, Т8, Т4 следует выполнять в
положении «в лодочку» по ГОСТ 11969*.
* На территории Российской Федерации действует ГОСТ
11969-79.
Угловые швы без скоса кромок
разрешается выполнять как в нижнем положении, так и в положении «в лодочку» по ГОСТ 11969.
7. Подварочный шов и подварку корня шва разрешается
выполнять любым способом дуговой сварки.
8. Сварка
стыковых соединений деталей неодинаковой толщины при разнице, не превышающей
значений, указанных в табл. 53, должна производиться также, как
деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры
сварного шва следует выбирать по большей толщине.
Таблица 53
мм
Для
осуществления плавного перехода от одной детали к другой допускается наклонное
расположение поверхности шва (черт. 1).
![Untitled-1](4294852725.files/x593.jpg)
Черт. 1

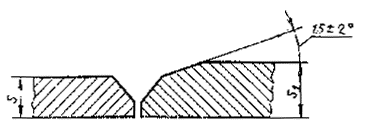

При разнице толщины свариваемых
деталей свыше значений, указанных в табл.
53,
на детали, имеющей большую толщину s1,
должен быть сделан скос с одной или с двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4. При этом конструктивные
элементы подготовленных кромок и размеры сварного шва следует выбирать по
меньшей толщине.
![Untitled-1](4294852725.files/x594.jpg)
Черт. 2
![Untitled-2](4294852725.files/x395.gif)
Черт. 3
![Untitled-3](4294852725.files/x396.gif)
Черт. 4
9. Размер и предельные отклонения катета углового шва K, K1 должны
быть установлены при проектировании. При этом размер катета должен быть не
более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой
детали при сварке детален толщиной свыше 3 мм. Предельные отклонения размера
катета угловых швов от номинального значения приведены в приложении 3.
(Измененная редакция, Изм. №
2).
10. (Исключен, Изм. № 2).

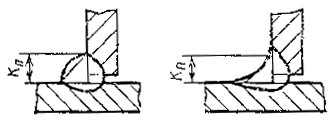

11. Допускается выпуклость или вогнутость углового шва до 30
% его катета. При этом вогнутость не должна приводить к уменьшению значения
катета Kп (черт.
5), установленного при
проектировании.
![Untitled-1](4294852725.files/x397.gif)
Черт. 5
Примечание. Катетом Kп является катет
наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового
шва. При симметричном шве за катет Kп принимается любой из равных катетов, при
несимметричном шве - меньший.
12. Минимальные значения катетов угловых швов приведены в
рекомендуемом приложении 1.
13. При применении сварки под флюсом взамен ручной дуговой
сварки катет углового шва расчетного соединения может быть уменьшен до
значений, приведенных в рекомендуемом приложении 2.
14. Допускается смешение свариваемых кромок перед сваркой
относительно друг друга не более:
0,5 мм - для деталей толщиной до 4 мм;
1,0 мм - для деталей толщиной 4 - 10 мм;
0,1 s мм, но не более 3 мм - для
деталей толщиной более 10 мм.
15. Допускается в местах перекрытия сварных швов и в местах
исправления дефектов увеличение размеров швов до 30% номинального значения.
16. При подготовке кромок с применением ручного инструмента,
предельные отклонения утла скоса кромок могут быть увеличены до ±5°. При этом
соответственно может быть изменена ширина шва, е, е1.
15, 16. (Введен дополнительно, Изм. № 2).
Рекомендуемое
мм
Предел текучести свариваемой
стали, МПа
|
Минимальное значение катетов углового шва для
свариваемого элемента большей толщины
|
от 3 до 4
|
св. 4 до 5
|
св. 5 до 10
|
св. 10 до 16
|
св. 16 до 22
|
св. 22 до 32
|
св. 32 до 40
|
св. 40 до 80
|
До 400
|
3
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
Св. 400 до 450
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Примечание. Максимальное значение
катетов не должно превышать 1,2 толщины более тонкого элемента.
ПРИЛОЖЕНИЕ 1.
(Измененная редакция, Изм. № 3).
Рекомендуемое
мм
Катет углового шва для сварки
|
ручной дуговой
|
под флюсом
|
проволокой диаметром от 3 до 5
|
проволокой диаметром от 1,4 до 2,5
|
в положении «в лодочку»
|
в нижнем положении
|
в положении «в лодочку»
|
в нижнем положении
|
4
|
3
|
3
|
3
|
3
|
5
|
3
|
3
|
4
|
4
|
6
|
4
|
4
|
5
|
5
|
7
|
5
|
5
|
6
|
6
|
8
|
5
|
5
|
6
|
6
|
9
|
6
|
7
|
7
|
8
|
10
|
6
|
8
|
8
|
9
|
11
|
7
|
9
|
9
|
10
|
12
|
8
|
9
|
9
|
11
|
13
|
8
|
10
|
11
|
13
|
14
|
9
|
11
|
12
|
14
|
15
|
10
|
12
|
13
|
15
|
16
|
10
|
13
|
14
|
16
|
17
|
13
|
17
|
17
|
17
|
18
|
14
|
18
|
18
|
18
|
19
|
15
|
19
|
19
|
19
|
20
|
16
|
20
|
20
|
20
|
21
|
16
|
21
|
21
|
21
|
22
|
17
|
22
|
22
|
22
|
23
|
23
|
23
|
23
|
23
|
24
|
24
|
24
|
24
|
24
|
25
|
25
|
25
|
25
|
25
|
Рекомендуемое
ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН
Государственным комитетом СССР по стандартам, Академией наук УССР
2. ВНЕСЕН Государственным комитетом СССР по
стандартам
3. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от
26.12.79 № 5047
4. ВЗАМЕН ГОСТ 8713-70
5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Проверен в 1990 г.
Ограничение срока действия снято Постановлением Госстандарта СССР от 3 июля
1990 г. № 2074
7. ИЗДАНИЕ (сентябрь 2005
г.) с Изменениями № 1, 2, 3, утвержденными в августе 1986 г., январе 1989 г.,
июле 1990 г. (ИУС 11-86, 4-89, 10-90)
|
