МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШВЕЛЛЕРЫ
СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ
Сортамент
Roll-formed
steel channels. Dimensions
|
ГОСТ
8278-83
|
Дата введения 01.01.84
1. Настоящий стандарт
распространяется на стальные гнутые равнополочные швеллеры, изготовляемые на
профилегибочных станах из холоднокатаной и горячекатаной, рулонной стали
обыкновенного качества, углеродистой качественной конструкционной и
низколегированной.
Показатели технического
уровня, установленные настоящим стандартом, предусмотрены для высшей и первой
категории качества.
(Измененная редакция, Изм. № 1, 2).
la. По
точности профилирования швеллеры изготовляют:
- высокой точности - А;
- повышенной точности - Б;
- обычной точности - В.
Требования высокой и
повышенной точности профилирования соответствуют высшей категории качества.
(Введен дополнительно, Изм. № 1).

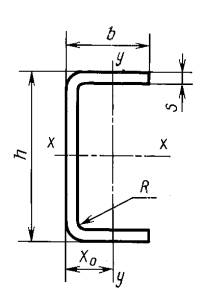

2. Поверочное сечение
швеллеров должно соответствовать указанному на чертеже.
h - высота
стенки; b - ширина полки; s - толщина швеллера; R - радиус кривизны; W - момент сопротивления;
I -
момент инерции;
i - радиус инерции; Sx -
статический момент полусечения, x0 -
расстояние от оси у-у до наружной поверхности стенки;
- отношение расчетного свеса полки к толщине швеллера; - отношение расчетной
высоты к толщине швеллера
3. Размеры швеллеров,
площадь поперечного сечения, справочные значения величин для осей и масса 1 м
швеллера должны соответствовать:
- для швеллеров из
углеродистой кипящей и полуспокойной стали - указанным в табл. 1;
-
для швеллеров из углеродистой спокойной и низколегированной стали - указанным в
табл. 2.
Таблица 1
h
|
b
|
s
|
R, не более
|
n
|
n1
|
Площадь
поперечного сечения, см2
|
Справочные
величины для осей
|
Масса 1 м, кг
|
х-х
|
у-у
|
x0,
см
|
мм
|
Ix, см4
|
Wx, см3
|
ix, см
|
sx, см3
|
Iу, см4
|
Wу, см3
|
iу, см
|
25
|
26
|
2
|
3
|
10,5
|
7,5
|
1,39
|
1,43
|
1,14
|
1,01
|
0,67
|
0,96
|
0,60
|
0,83
|
1,00
|
1,09
|
25
|
30
|
2
|
3
|
12,5
|
7,5
|
1,55
|
1,64
|
1,31
|
1,03
|
0,76
|
1,42
|
0,78
|
0,96
|
1,19
|
1,22
|
28
|
27
|
2,5
|
4
|
8,2
|
6,0
|
1,81
|
2,24
|
1,60
|
1,11
|
0,95
|
1,32
|
0,80
|
0,85
|
0,04
|
1,42
|
30
|
25
|
3
|
5
|
5,7
|
4,7
|
2,05
|
2,73
|
1,82
|
1,15
|
1,10
|
1,24
|
0,81
|
0,78
|
0,96
|
1,61
|
30
|
30
|
2
|
3
|
12,5
|
10,0
|
1,65
|
2,50
|
1,67
|
1,23
|
0,96
|
1,53
|
0,82
|
0,96
|
1,12
|
1,30
|
32
|
25
|
3
|
5
|
5,7
|
5,3
|
2,11
|
3,20
|
2,00
|
1,23
|
1,23
|
1,28
|
0,82
|
0,78
|
0,94
|
1,66
|
32
|
32
|
2
|
3
|
13,5
|
11,0
|
1,77
|
3,08
|
1,92
|
1,31
|
1,10
|
1,88
|
0,93
|
1,03
|
1,29
|
1,39
|
38
|
95
|
2,5
|
3
|
35,8
|
10,8
|
5,48
|
15,42
|
8,12
|
1,68
|
4,47
|
49,26
|
9,18
|
3,00
|
4,13
|
4,30
|
40
|
20
|
2
|
3
|
7,5
|
15,0
|
1,45
|
3,40
|
1,70
|
1,53
|
1,02
|
0,35
|
0,40
|
0,62
|
0,60
|
1,14
|
40
|
20
|
3
|
5
|
4,0
|
8,0
|
2,05
|
4,45
|
2,23
|
1,47
|
1,38
|
0,75
|
0,56
|
0,60
|
0,66
|
1,61
|
40
|
30
|
2
|
3
|
12,5
|
15,0
|
1,85
|
4,85
|
2,42
|
1,62
|
1,40
|
1,72
|
0,86
|
0,96
|
1,01
|
1,45
|
40
|
30
|
2,5
|
3
|
9,8
|
11,6
|
2,28
|
5,83
|
2,91
|
1,60
|
1,66
|
2,09
|
1,06
|
0,96
|
1,03
|
1,79
|
40
|
40
|
2
|
3
|
17,5
|
15,0
|
2,25
|
6,29
|
3,15
|
1,67
|
1,78
|
3,79
|
1,49
|
1,30
|
1,45
|
1,77
|
40
|
40
|
2,5
|
3
|
13,8
|
11,6
|
2,78
|
7,58
|
3,79
|
1,65
|
2,17
|
4,63
|
1,83
|
1,29
|
1,47
|
2,18
|
40
|
40
|
3
|
5
|
10,7
|
8,0
|
3,25
|
8,57
|
4,28
|
1,62
|
2,51
|
5,31
|
2,14
|
1,28
|
1,52
|
2,55
|
42
|
42
|
4
|
6
|
8,0
|
5,5
|
4,45
|
12,34
|
5,88
|
1,67
|
3,49
|
7,80
|
3,05
|
1,32
|
1,65
|
3,49
|
43
|
45
|
2
|
3
|
20,0
|
16,5
|
2,51
|
8,25
|
3,84
|
1,81
|
2,15
|
5,38
|
1,88
|
1,46
|
1,64
|
1,97
|
45
|
25
|
3
|
5
|
5,7
|
9,7
|
2,50
|
7,29
|
3,24
|
1,71
|
1,99
|
1,49
|
0,89
|
0,77
|
0,82
|
1,96
|
45
|
31
|
2
|
3
|
13,0
|
17,5
|
1,99
|
6,55
|
2,91
|
1,81
|
1,68
|
1,97
|
0,94
|
0,99
|
1,01
|
1,56
|
48
|
70
|
5
|
7
|
11,6
|
4,8
|
8,49
|
32,60
|
13,58
|
1,96
|
7,95
|
41,22
|
10,15
|
2,20
|
2,94
|
6,67
|
50
|
30
|
2
|
3
|
12,5
|
20,0
|
2,05
|
8,12
|
3,25
|
1,99
|
1,88
|
1,87
|
0,90
|
0,96
|
0,92
|
1,61
|
50
|
30
|
2,5
|
3
|
9,8
|
15,6
|
2,53
|
9,82
|
3,93
|
1,97
|
2,30
|
2,28
|
1,11
|
0,95
|
0,94
|
1,99
|
50
|
32
|
2,5
|
3
|
10,6
|
15,6
|
2,63
|
10,38
|
4,15
|
1,98
|
2,42
|
2,72
|
1,25
|
1,02
|
1,02
|
2,07
|
50
|
40
|
2
|
3
|
17,5
|
20,0
|
2,45
|
10,42
|
4,17
|
2,06
|
2,36
|
4,13
|
1,55
|
1,30
|
1,34
|
1,92
|
50
|
40
|
2,5
|
3
|
13,8
|
15,6
|
3,03
|
12,64
|
5,06
|
2,04
|
2,90
|
5,05
|
1,92
|
1,29
|
1,36
|
2,38
|
50
|
40
|
3
|
4
|
11,0
|
12,0
|
3,58
|
14,55
|
5,82
|
2,02
|
3,37
|
5,88
|
2,26
|
1,28
|
1,39
|
2,81
|
50
|
40
|
4
|
6
|
7,5
|
7,5
|
4,61
|
17,80
|
7,12
|
1,97
|
4,23
|
7,35
|
2,89
|
1,26
|
1,48
|
3,62
|
50
|
47
|
6
|
9
|
5,3
|
3,3
|
7,30
|
26,62
|
10,65
|
1,91
|
6,54
|
15,42
|
5,51
|
1,45
|
1,90
|
5,73
|
50
|
50
|
2,5
|
3
|
17,8
|
15,6
|
3,53
|
15,46
|
6,18
|
2,09
|
3,49
|
9,31
|
2,92
|
1,62
|
1,81
|
2,77
|
50
|
50
|
3
|
4
|
14,3
|
12,0
|
4,18
|
17,87
|
7,15
|
2,07
|
4,08
|
10,89
|
3,44
|
1,61
|
1,84
|
3,28
|
50
|
50
|
4
|
6
|
10,0
|
7,5
|
5,40
|
22,04
|
8,82
|
2,02
|
5,15
|
13,72
|
4,44
|
1,59
|
1,91
|
4,24
|
60
|
26
|
2,5
|
4
|
7,8
|
18,8
|
2,56
|
13,22
|
4,41
|
2,27
|
2,65
|
1,61
|
0,86
|
0,79
|
0,73
|
2,01
|
60
|
30
|
2,5
|
3
|
9,8
|
19,6
|
2,78
|
15,07
|
5,02
|
2,33
|
2,97
|
2,43
|
1,14
|
0,93
|
0,87
|
2,19
|
60
|
30
|
3
|
5
|
7,3
|
14,7
|
3,25
|
17,10
|
5,70
|
2,29
|
3,41
|
2,80
|
1,33
|
0,93
|
0,90
|
2,55
|
60
|
32
|
2,5
|
3
|
10,6
|
19,6
|
2,89
|
15,90
|
5,30
|
2,34
|
3,11
|
2,91
|
1,29
|
1,00
|
0,95
|
2,26
|
60
|
32
|
3
|
4
|
8,3
|
15,3
|
3,40
|
18,31
|
6,10
|
2,32
|
3,62
|
3,38
|
1,52
|
1,00
|
0,97
|
2,67
|
60
|
32
|
4
|
6
|
5,5
|
10,0
|
4,37
|
22,41
|
7,47
|
2,27
|
4,53
|
4,22
|
1,95
|
0,98
|
1,03
|
3,43
|
60
|
40
|
2
|
3
|
17,5
|
25,0
|
2,65
|
15,78
|
5,26
|
2,44
|
3,00
|
4,49
|
1,60
|
1,29
|
1,25
|
2,08
|
60
|
40
|
3
|
4
|
11,0
|
15,3
|
3,88
|
22,21
|
7,40
|
2,39
|
4,30
|
6,31
|
2,33
|
1,27
|
1,30
|
3,04
|
60
|
50
|
3
|
5
|
14,0
|
14,7
|
4,45
|
26,85
|
8,95
|
2,46
|
5,16
|
11,60
|
3,56
|
1,61
|
1,74
|
3,50
|
60
|
60
|
3
|
4
|
17,7
|
15,3
|
5,08
|
31,97
|
10,66
|
2,51
|
6,01
|
19,26
|
5,03
|
1,95
|
2,17
|
3,99
|
60
|
60
|
4
|
6
|
12,5
|
10,0
|
6,60
|
40,00
|
13,33
|
2,46
|
7,67
|
24,55
|
6,53
|
1,93
|
2,24
|
5,18
|
60
|
80
|
3
|
5
|
24,0
|
14,7
|
6,25
|
41,49
|
13,83
|
2,58
|
7,68
|
42,02
|
8,59
|
2,59
|
3,11
|
4,91
|
60
|
90
|
5
|
7
|
15,6
|
7,2
|
11,09
|
69,97
|
23,32
|
2,51
|
13,34
|
90,96
|
17,18
|
2,86
|
3,71
|
8,71
|
63
|
21
|
2,2
|
3
|
7,2
|
23,9
|
2,14
|
11,48
|
3,64
|
2,32
|
2,23
|
0,80
|
0,51
|
0,61
|
0,52
|
1,68
|
65
|
75
|
4
|
6
|
16,2
|
11,2
|
8,00
|
52,26
|
18,23
|
2,72
|
10,33
|
46,88
|
10,12
|
2,41
|
2,87
|
6,28
|
68
|
27
|
1
|
2
|
24,0
|
62,0
|
1,18
|
8,21
|
2,41
|
2,64
|
1,41
|
0,82
|
0,40
|
0,84
|
0,65
|
0,93
|
70
|
30
|
2
|
3
|
12,5
|
30,0
|
2,45
|
17,84
|
5,10
|
2,70
|
3,01
|
2,10
|
0,95
|
0,93
|
0,79
|
1,92
|
70
|
40
|
3
|
5
|
10,7
|
18,0
|
4,15
|
31,49
|
9,00
|
2,75
|
5,31
|
6,64
|
2,39
|
1,26
|
1,22
|
3,26
|
70
|
50
|
3
|
5
|
14,0
|
18,0
|
4,75
|
38,23
|
10,92
|
2,84
|
6,27
|
12,32
|
3,66
|
1,61
|
1,64
|
3,73
|
70
|
50
|
4
|
6
|
10,0
|
12,5
|
6,21
|
48,30
|
13,80
|
2,79
|
8,05
|
15,77
|
4,76
|
1,59
|
1,69
|
4,87
|
70
|
60
|
4
|
6
|
12,5
|
12,5
|
7,00
|
57,02
|
16,29
|
2,85
|
9,37
|
26,12
|
6,74
|
1,93
|
2,13
|
5,50
|
78
|
46
|
6
|
9
|
5,16
|
8,0
|
8,86
|
77,08
|
19,76
|
2,95
|
12,02
|
18,85
|
5,87
|
1,42
|
1,56
|
6,96
|
80
|
25
|
4
|
6
|
37,5
|
15,0
|
4,61
|
37,07
|
9,27
|
2,84
|
5,85
|
2,29
|
1,25
|
2,29
|
0,65
|
3,61
|
80
|
32
|
4
|
6
|
5,5
|
15,0
|
5,16
|
45,16
|
11,29
|
2,96
|
6,91
|
4,70
|
2,04
|
0,95
|
0,90
|
4,05
|
80
|
35
|
4
|
6
|
6,25
|
15,0
|
5,41
|
48,63
|
12,16
|
3,00
|
7,37
|
6,08
|
2,44
|
1,06
|
1,01
|
4,24
|
80
|
40
|
2,5
|
3
|
13,8
|
27,6
|
3,78
|
37,40
|
9,35
|
3,14
|
5,45
|
5,98
|
2,07
|
1,26
|
1,12
|
2,97
|
80
|
40
|
3
|
4
|
11,0
|
22,0
|
4,48
|
43,51
|
10,88
|
3,12
|
6,39
|
7,00
|
2,45
|
1,25
|
1,44
|
3,51
|
80
|
50
|
4
|
6
|
10,0
|
15,0
|
6,60
|
65,98
|
16,50
|
3,16
|
9,65
|
16,60
|
4,48
|
1,58
|
1,60
|
5,18
|
80
|
60
|
3
|
4
|
17,7
|
22,0
|
5,68
|
61,30
|
15,32
|
3,29
|
8,70
|
21,46
|
5,31
|
1,94
|
1,96
|
4,46
|
80
|
60
|
4
|
6
|
12,5
|
15,0
|
7,40
|
77,54
|
19,38
|
3,23
|
11,17
|
27,53
|
6,92
|
1,93
|
2,02
|
5,81
|
80
|
60
|
6
|
9
|
7,5
|
8,33
|
10,66
|
105,03
|
26,26
|
3,14
|
15,56
|
38,27
|
9,91
|
1,89
|
2,14
|
8,37
|
80
|
80
|
3
|
4
|
24,3
|
22,0
|
6,88
|
79,10
|
19,77
|
3,39
|
11,01
|
47,03
|
9,11
|
2,61
|
2,84
|
5,40
|
80
|
80
|
4
|
6
|
17,5
|
15,0
|
9,0
|
100,66
|
25,17
|
3,34
|
14,21
|
60,69
|
11,91
|
2,60
|
2,90
|
7,07
|
80
|
85
|
4
|
6
|
18,8
|
15,0
|
9,41
|
106,45
|
26,61
|
3,36
|
14,97
|
71,64
|
13,35
|
2,76
|
3,13
|
7,38
|
80
|
100
|
6
|
9
|
14,2
|
8,33
|
15,46
|
170,88
|
42,72
|
3,32
|
30,59
|
158,47
|
26,22
|
3,20
|
3,96
|
12,14
|
90
|
50
|
3,5
|
5
|
11,9
|
20,9
|
6,20
|
78,16
|
17,37
|
3,55
|
10,13
|
15,50
|
4,42
|
1,58
|
1,49
|
4,87
|
90
|
54
|
5
|
7
|
8,4
|
13,2
|
8,99
|
110,99
|
24,66
|
3,51
|
14,57
|
25,94
|
7,07
|
1,70
|
1,73
|
7,06
|
90
|
100
|
2,5
|
4
|
37,4
|
30,8
|
7,01
|
106,27
|
23,62
|
3,89
|
12,94
|
75,70
|
11,83
|
3,29
|
3,60
|
5,50
|
100
|
40
|
2,5
|
3
|
13,8
|
35,6
|
4,28
|
63,16
|
12,63
|
3,84
|
7,47
|
6,41
|
2,14
|
1,22
|
1,00
|
3,36
|
100
|
40
|
3
|
5
|
10,7
|
28,0
|
5,05
|
73,11
|
14,62
|
3,80
|
8,72
|
7,50
|
2,53
|
1,22
|
1,03
|
3,97
|
100
|
50
|
3
|
4
|
14,3
|
28,7
|
5,68
|
87,88
|
15,57
|
3,93
|
10,24
|
14,05
|
3,90
|
1,57
|
1,36
|
4,47
|
100
|
50
|
4
|
6
|
10,0
|
20,0
|
7,40
|
111,44
|
22,29
|
3,88
|
13,15
|
18,01
|
5,07
|
1,56
|
1,45
|
5,81
|
100
|
50
|
5
|
7
|
7,6
|
15,2
|
9,09
|
133,39
|
26,68
|
3,83
|
15,93
|
21,72
|
6,20
|
1,55
|
1,49
|
7,14
|
100
|
50
|
6
|
9
|
5,8
|
11,7
|
10,66
|
151,84
|
30,37
|
3,77
|
18,39
|
25,03
|
7,26
|
1,53
|
1,55
|
8,37
|
100
|
60
|
3
|
4
|
17,7
|
28,7
|
6,28
|
111,99
|
20,40
|
4,03
|
11,69
|
23,25
|
5,52
|
1,92
|
1,79
|
4,93
|
100
|
60
|
4
|
6
|
12,5
|
20,0
|
8,20
|
129,89
|
25,98
|
3,98
|
15,07
|
29,93
|
7,20
|
1,91
|
1,84
|
6,44
|
100
|
80
|
3
|
4
|
24,3
|
28,7
|
7,48
|
130,23
|
26,05
|
4,17
|
14,60
|
51,03
|
9,49
|
2,61
|
2,62
|
5,87
|
100
|
80
|
4
|
6
|
17,5
|
20,0
|
9,80
|
166,77
|
33,35
|
4,12
|
18,91
|
66,07
|
12,43
|
2,59
|
2,68
|
7,70
|
100
|
80
|
5
|
7
|
13,6
|
15,2
|
12,09
|
201,14
|
40,23
|
4,08
|
23,06
|
80,47
|
15,29
|
2,58
|
2,74
|
9,49
|
100
|
100
|
3
|
5
|
31,7
|
28,0
|
8,65
|
157,81
|
31,56
|
4,27
|
17,51
|
93,15
|
14,37
|
3,28
|
3,52
|
6,79
|
100
|
100
|
6
|
9
|
14,2
|
11,7
|
16,66
|
284,56
|
56,91
|
4,13
|
32,49
|
173,39
|
27,49
|
3,22
|
3,69
|
13,08
|
100
|
160
|
4
|
6
|
37,5
|
20,0
|
16,20
|
314,31
|
62,86
|
4,40
|
13,43
|
436,25
|
45,27
|
5,19
|
6,36
|
12,72
|
104
|
20
|
2
|
3
|
7,5
|
47,0
|
2,73
|
35,64
|
6,85
|
3,61
|
4,36
|
0,73
|
0,45
|
0,52
|
0,37
|
1,14
|
106
|
50
|
4
|
6
|
10,0
|
21,5
|
7,64
|
127,90
|
24,13
|
4,09
|
14,28
|
18,38
|
5,12
|
1,55
|
1,41
|
6,00
|
108
|
70
|
6
|
9
|
9,2
|
13,0
|
13,54
|
245,48
|
45,46
|
4,56
|
26,69
|
66,59
|
14,15
|
2,22
|
2,29
|
10,63
|
110
|
26
|
2,5
|
3
|
8,2
|
39,6
|
3,83
|
58,96
|
10,72
|
3,92
|
6,69
|
1,93
|
0,93
|
0,71
|
0,53
|
3,01
|
110
|
50
|
4
|
6
|
10,0
|
22,5
|
7,80
|
139,63
|
25,39
|
4,23
|
15,05
|
18,61
|
5,15
|
1,54
|
1,38
|
6,13
|
110
|
50
|
5
|
7
|
7,6
|
17,2
|
9,59
|
167,57
|
30,47
|
4,18
|
18,27
|
22,47
|
6,29
|
1,53
|
1,43
|
7,53
|
110
|
100
|
4
|
6
|
22,5
|
22,5
|
11,81
|
252,05
|
45,83
|
4,62
|
25,66
|
125,87
|
19,23
|
3,27
|
3,46
|
9,27
|
120
|
25
|
4
|
6
|
3,75
|
25,0
|
6,20
|
104,42
|
17,40
|
4,10
|
11,25
|
2,57
|
1,31
|
6,44
|
0,54
|
4,87
|
120
|
50
|
3
|
5
|
14,0
|
34,7
|
6,25
|
133,77
|
22,29
|
4,63
|
13,15
|
14,85
|
3,99
|
1,54
|
1,28
|
4,91
|
120
|
50
|
4
|
6
|
10,0
|
5,0
|
8,20
|
171,72
|
28,62
|
4,57
|
11,71
|
19,15
|
5,21
|
1,53
|
1,33
|
6,44
|
120
|
50
|
6
|
9
|
5,8
|
15,0
|
11,86
|
236,44
|
39,41
|
4,46
|
24,02
|
26,75
|
7,48
|
1,50
|
1,42
|
9,31
|
120
|
60
|
4
|
6
|
12,5
|
25,0
|
9,00
|
198,65
|
33,11
|
4,70
|
19,37
|
31,91
|
7,42
|
1,88
|
1,70
|
7,07
|
120
|
60
|
5
|
7
|
9,6
|
19,2
|
11,09
|
239,63
|
39,94
|
4,67
|
23,60
|
38,73
|
9,10
|
1,87
|
1,74
|
8,71
|
120
|
60
|
6
|
9
|
7,5
|
15,0
|
13,06
|
275,47
|
45,91
|
4,59
|
27,44
|
44,95
|
10,70
|
1,85
|
1,80
|
10,25
|
120
|
70
|
5
|
7
|
11,6
|
19,2
|
12,09
|
272,71
|
45,45
|
4,75
|
26,48
|
59,56
|
12,25
|
2,22
|
2,14
|
9,49
|
120
|
80
|
4
|
6
|
17,5
|
25,0
|
10,60
|
252,49
|
42,08
|
4,88
|
24,01
|
70,65
|
12,84
|
2,58
|
2,50
|
8,32
|
120
|
80
|
5
|
7
|
13,6
|
19,2
|
13,09
|
305,80
|
50,97
|
4,83
|
29,35
|
86,20
|
15,81
|
2,57
|
2,55
|
10,28
|
140
|
40
|
2,5
|
3
|
13,8
|
51,6
|
5,28
|
141,38
|
20,20
|
5,17
|
12,25
|
7,04
|
2,23
|
1,15
|
0,84
|
4,15
|
140
|
40
|
3
|
5
|
10,7
|
41,3
|
6,25
|
164,66
|
23,52
|
5,13
|
14,37
|
8,26
|
2,63
|
1,15
|
0,86
|
4,91
|
140
|
60
|
3
|
5
|
17,3
|
41,3
|
7,45
|
220,97
|
31,57
|
5,45
|
18,48
|
26,89
|
5,79
|
1,86
|
1,53
|
5,85
|
140
|
60
|
5
|
7
|
9,6
|
23,2
|
12,09
|
345,47
|
49,35
|
5,34
|
29,40
|
40,80
|
9,32
|
1,84
|
1,62
|
9,49
|
140
|
60
|
6
|
9
|
7,5
|
18,3
|
14,26
|
398,68
|
66,95
|
5,29
|
34,27
|
47,46
|
10,97
|
1,82
|
1,67
|
11,20
|
140
|
70
|
5
|
7
|
11,6
|
23,2
|
13,09
|
391,05
|
55,86
|
5,47
|
32,77
|
62,87
|
12,56
|
2,19
|
1,99
|
10,28
|
140
|
80
|
4
|
6
|
17,5
|
30,0
|
11,40
|
359,42
|
51,35
|
5,61
|
29,52
|
74,59
|
33,17
|
2,56
|
2,34
|
8,95
|
140
|
80
|
5
|
7
|
13,6
|
23,2
|
14,09
|
436,63
|
62,38
|
5,57
|
36,15
|
91,13
|
16,23
|
2,54
|
2,38
|
11,06
|
145
|
65
|
3
|
5
|
19,0
|
43,0
|
7,90
|
255,04
|
35,18
|
5,68
|
20,49
|
32,69
|
6,78
|
2,03
|
1,68
|
6,20
|
148
|
25
|
4
|
6
|
3,75
|
32,0
|
7,32
|
170,34
|
24,37
|
5,96
|
15,99
|
2,70
|
1,34
|
6,07
|
4,92
|
5,75
|
160
|
40
|
2
|
3
|
17,5
|
75,0
|
4,65
|
158,77
|
19,58
|
5,84
|
12,13
|
5,93
|
1,83
|
1,13
|
0,75
|
3,66
|
160
|
40
|
3
|
5
|
10,7
|
48,0
|
6,85
|
228,59
|
28,57
|
5,78
|
17,75
|
8,56
|
2,67
|
1,12
|
0,80
|
5,38
|
160
|
40
|
5
|
7
|
5,6
|
27,2
|
11,09
|
355,32
|
44,31
|
5,66
|
27,95
|
12,23
|
4,25
|
1,09
|
0,89
|
8,71
|
160
|
50
|
2,5
|
4
|
17,4
|
58,8
|
6,26
|
225,47
|
28,18
|
6,00
|
16,99
|
13,68
|
3,48
|
1,48
|
1,07
|
4,92
|
160
|
50
|
4
|
6
|
10,0
|
35,0
|
9,81
|
343,12
|
42,42
|
5,91
|
26,06
|
20,87
|
5,41
|
1,46
|
1,14
|
7,70
|
160
|
50
|
5
|
7
|
7,6
|
27,2
|
12,09
|
415,41
|
51,93
|
5,86
|
31,82
|
25,29
|
6,63
|
1,45
|
1,19
|
9,49
|
160
|
50
|
6
|
9
|
5,83
|
21,7
|
14,26
|
479,22
|
59,90
|
5,80
|
37,08
|
29,35
|
7,80
|
1,43
|
1,24
|
11,20
|
160
|
60
|
2,5
|
4
|
21,4
|
58,8
|
6,76
|
256,48
|
32,06
|
6,16
|
18,96
|
22,79
|
4,96
|
1,84
|
1,40
|
5,31
|
160
|
60
|
3
|
5
|
17,3
|
48,0
|
8,05
|
302,54
|
37,82
|
6,13
|
22,46
|
26,95
|
5,89
|
1,83
|
1,42
|
6,32
|
160
|
60
|
4
|
6
|
12,5
|
35,0
|
10,60
|
391,80
|
48,97
|
6,08
|
29,18
|
34,98
|
7,72
|
1,82
|
1,43
|
8,32
|
160
|
60
|
5
|
7
|
9,6
|
27,2
|
13,09
|
475,49
|
59,44
|
6,03
|
35,70
|
42,56
|
9,49
|
1,80
|
1,52
|
10,28
|
160
|
60
|
6
|
9
|
7,5
|
21,7
|
15,46
|
550,41
|
68,80
|
5,97
|
41,60
|
49,68
|
11,18
|
1,79
|
1,57
|
12,14
|
160
|
70
|
4
|
6
|
15,0
|
35,0
|
11,40
|
440,48
|
55,06
|
6,21
|
32,30
|
53,86
|
10,40
|
2,17
|
1,82
|
8,95
|
160
|
80
|
2,5
|
3
|
29,8
|
59,6
|
7,78
|
319,89
|
39,99
|
6,41
|
22,90
|
50,52
|
8,59
|
2,55
|
2,12
|
6,11
|
160
|
80
|
3
|
5
|
24,0
|
48,0
|
9,25
|
376,50
|
47,06
|
6,38
|
27,17
|
59,79
|
10,22
|
2,54
|
2,15
|
7,26
|
160
|
80
|
4
|
6
|
17,5
|
35,0
|
12,20
|
489,16
|
61,14
|
6,33
|
35,42
|
78,01
|
13,44
|
2,53
|
2,20
|
9,58
|
160
|
80
|
5
|
7
|
13,6
|
27,2
|
15,09
|
595,66
|
74,46
|
6,28
|
43,45
|
95,40
|
16,57
|
2,51
|
2,24
|
11,85
|
160
|
80
|
6
|
9
|
10,8
|
21,7
|
17,86
|
692,78
|
86,60
|
6,23
|
51,90
|
111,72
|
19,59
|
2,50
|
2,30
|
14,02
|
160
|
100
|
3
|
5
|
30,7
|
48,0
|
10,45
|
452,12
|
56,31
|
6,56
|
31,88
|
110,04
|
15,59
|
3,24
|
2,94
|
8,28
|
160
|
100
|
6
|
9
|
14,2
|
21,7
|
20,26
|
835,14
|
104,39
|
6,42
|
60,18
|
207,59
|
30,04
|
3,20
|
3,09
|
15,91
|
160
|
120
|
5
|
7
|
21,6
|
27,2
|
19,09
|
836,99
|
104,50
|
6,62
|
58,95
|
291,01
|
35,78
|
3,90
|
3,87
|
14,99
|
160
|
20
|
6
|
9
|
17,5
|
21,7
|
22,66
|
977,51
|
122,19
|
6,57
|
69,42
|
342,63
|
42,45
|
3,89
|
3,93
|
17,79
|
160
|
160
|
6
|
9
|
24,2
|
21,7
|
27,46
|
1262,25
|
157,78
|
6,78
|
87,90
|
750,85
|
72,82
|
5,23
|
5,69
|
21,56
|
170
|
60
|
4
|
6
|
12,5
|
37,5
|
11,00
|
452,84
|
53,27
|
6,41
|
31,88
|
35,61
|
7,78
|
1,80
|
1,42
|
8,64
|
170
|
70
|
5
|
7
|
11,6
|
29,2
|
14,59
|
618,28
|
79,74
|
6,51
|
43,16
|
66,99
|
12,92
|
2,14
|
1,81
|
11,45
|
170
|
70
|
6
|
9
|
9,2
|
23,3
|
17,26
|
718,44
|
84,52
|
6,45
|
50,56
|
78,32
|
15,25
|
2,13
|
1,86
|
13,55
|
180
|
40
|
3
|
5
|
10,7
|
54,7
|
7,45
|
306,23
|
34,03
|
6,41
|
21,22
|
8,79
|
2,70
|
1,00
|
0,75
|
5,85
|
180
|
40
|
4
|
6
|
7,5
|
40,0
|
9,81
|
395,47
|
43,94
|
6,35
|
27,64
|
11,30
|
3,52
|
1,07
|
0,79
|
7,70
|
180
|
50
|
4
|
6
|
10,0
|
40,0
|
10,60
|
457,43
|
50,82
|
6,57
|
31,16
|
21,53
|
5,48
|
1,42
|
1,07
|
8,32
|
180
|
70
|
6
|
9
|
9,2
|
25,0
|
17,85
|
823,93
|
91,55
|
6,79
|
54,95
|
79,76
|
15,38
|
2,11
|
1,81
|
14,02
|
180
|
80
|
4
|
6
|
17,5
|
40,0
|
13,0
|
643,32
|
71,48
|
7,03
|
41,72
|
61,01
|
13,67
|
2,49
|
2,07
|
10,21
|
180
|
80
|
5
|
7
|
13,6
|
31,2
|
16,09
|
784,86
|
87,21
|
6,98
|
51,24
|
99,15
|
16,86
|
2,48
|
2,12
|
12,68
|
180
|
80
|
6
|
9
|
10,8
|
25,0
|
19,08
|
914,79
|
101,79
|
6,93
|
60,17
|
116,23
|
19,94
|
2,47
|
2,17
|
14,96
|
180
|
100
|
5
|
7
|
17,6
|
31,2
|
18,09
|
936,03
|
104,23
|
7,20
|
59,99
|
184,04
|
25,85
|
3,19
|
2,88
|
14,20
|
180
|
100
|
6
|
9
|
14,2
|
25,0
|
21,46
|
1096,52
|
121,84
|
7,15
|
70,61
|
216,45
|
30,63
|
3,18
|
2,93
|
16,84
|
180
|
130
|
8
|
12
|
13,8
|
17,5
|
32,82
|
1746,62
|
194,07
|
7,29
|
111,44
|
574,59
|
65,86
|
4,18
|
4,28
|
25,76
|
185
|
100
|
3
|
5
|
30,7
|
56,3
|
11,20
|
626,06
|
67,68
|
7,48
|
38,54
|
115,48
|
15,93
|
3,21
|
2,75
|
8,79
|
200
|
50
|
3
|
5
|
14,0
|
61,3
|
8,65
|
456,99
|
45,70
|
7,27
|
28,18
|
17,09
|
4,24
|
1,41
|
0,97
|
6,79
|
200
|
50
|
4
|
6
|
10,0
|
45,0
|
11,41
|
592,95
|
59,30
|
7,21
|
36,67
|
22,11
|
5,54
|
1,39
|
1,01
|
8,95
|
200
|
80
|
4
|
6
|
17,5
|
45,0
|
13,81
|
823,48
|
82,35
|
7,72
|
48,43
|
83,67
|
13,86
|
2,46
|
1,96
|
10,83
|
200
|
80
|
5
|
7
|
13,6
|
35,2
|
17,09
|
1006,26
|
100,63
|
7,67
|
59,54
|
102,45
|
17,10
|
2,45
|
2,01
|
13,42
|
200
|
80
|
6
|
9
|
10,8
|
28,3
|
20,26
|
1174,93
|
117,49
|
6,61
|
70,00
|
120,22
|
20,24
|
2,44
|
2,06
|
15,91
|
200
|
100
|
3
|
5
|
30,7
|
61,3
|
11,65
|
748,08
|
74,81
|
8,01
|
42,96
|
118,41
|
16,11
|
3,19
|
2,65
|
9,15
|
200
|
100
|
6
|
9
|
14,2
|
28,3
|
22,66
|
1400,08
|
140,08
|
7,86
|
81,64
|
224,37
|
31,14
|
3,15
|
2,79
|
17,79
|
200
|
180
|
6
|
9
|
27,5
|
28,3
|
32,26
|
2304,37
|
230,44
|
8,45
|
128,20
|
1122,23
|
94,54
|
5,90
|
6,13
|
25,33
|
205
|
38
|
2,5
|
3
|
13,0
|
77,6
|
6,81
|
351,96
|
34,34
|
7,19
|
21,65
|
6,62
|
2,08
|
0,99
|
0,62
|
5,34
|
206
|
75
|
6
|
9
|
10,0
|
29,3
|
20,02
|
1200,75
|
116,58
|
7,74
|
70,07
|
101,09
|
17,92
|
2,25
|
1,86
|
15,72
|
210
|
57
|
4
|
6
|
11,8
|
47,5
|
12,37
|
728,59
|
69,39
|
7,68
|
42,45
|
32,59
|
7,21
|
1,62
|
1,18
|
9,71
|
250
|
35
|
3
|
5
|
9,0
|
78,0
|
9,25
|
657,45
|
52,60
|
8,43
|
34,41
|
6,34
|
2,12
|
0,83
|
0,52
|
7,26
|
250
|
60
|
3
|
5
|
17,3
|
78,0
|
10,75
|
886,25
|
70,90
|
9,08
|
43,67
|
30,27
|
6,19
|
1,68
|
1,11
|
8,44
|
250
|
60
|
4
|
6
|
12,5
|
57,5
|
14,21
|
1156,10
|
92,49
|
9,02
|
57,09
|
39,37
|
8,12
|
1,66
|
1,15
|
11,15
|
250
|
60
|
5
|
7
|
9,6
|
45,2
|
17,59
|
1413,50
|
113,08
|
8,96
|
70,22
|
48,01
|
9,99
|
1,65
|
1,19
|
13,81
|
250
|
60
|
6
|
9
|
7,5
|
36,7
|
20,86
|
1650,53
|
132,04
|
8,89
|
82,56
|
56,16
|
11,79
|
1,64
|
1,24
|
16,38
|
250
|
125
|
6
|
9
|
18,3
|
36,7
|
28,66
|
2811,72
|
224,94
|
9,90
|
130,14
|
448,01
|
49,33
|
3,95
|
3,42
|
22,50
|
270
|
100
|
7
|
10
|
11,7
|
33,7
|
31,11
|
3254,41
|
241,07
|
10,23
|
143,96
|
283,03
|
37,48
|
3,02
|
2,45
|
24,42
|
280
|
60
|
3,9
|
6
|
12,8
|
66,7
|
15,03
|
1495,61
|
106,83
|
9,98
|
66,57
|
39,47
|
8,01
|
1,62
|
1,07
|
11,80
|
280
|
140
|
5
|
7
|
25,6
|
51,2
|
27,09
|
3388,17
|
242,01
|
11,18
|
138,97
|
536,69
|
52,31
|
4,45
|
3,74
|
21,27
|
300
|
80
|
6
|
9
|
10,8
|
45,0
|
26,26
|
3131,48
|
208,77
|
10,92
|
128,15
|
134,74
|
21,25
|
2,27
|
1,66
|
20,62
|
300
|
100
|
8
|
12
|
10,0
|
32,5
|
37,62
|
4694,84
|
312,98
|
11,17
|
189,27
|
327,88
|
42,94
|
2,95
|
2,37
|
29,53
|
310
|
100
|
6
|
9
|
14,2
|
46,7
|
29,26
|
3948,93
|
54,77
|
11,62
|
153,02
|
256,39
|
33,01
|
2,96
|
2,23
|
22,97
|
380
|
65
|
6
|
9
|
8,3
|
58,3
|
29,26
|
4998,26
|
126,31
|
13,07
|
166,64
|
77,71
|
14,37
|
1,63
|
1,09
|
22,97
|
400
|
95
|
8
|
12
|
9,4
|
45,0
|
44,82
|
9179,84
|
458,99
|
14,31
|
285,48
|
305,12
|
40,06
|
2,61
|
1,88
|
35,18
|
410
|
65
|
6
|
9
|
8,3
|
63,3
|
31,06
|
6077,35
|
296,46
|
13,99
|
191,27
|
78,82
|
14,45
|
1,59
|
1,05
|
24,38
|
Таблица 2
h
|
b
|
s
|
R, не более
|
n
|
n1
|
Площадь
поперечного сечения, см2
|
Справочные
величины для осей
|
Масса 1 м, кг
|
х-х
|
у-у
|
x0,
см
|
мм
|
Ix, см4
|
Wx, см3
|
ix, см
|
sx, см3
|
Iу, см4
|
Wу, см3
|
iу, см
|
25
|
26
|
2
|
5
|
9,5
|
5,5
|
1,36
|
1,37
|
1,10
|
1,01
|
0,64
|
0,92
|
0,58
|
0,82
|
1,03
|
1,07
|
25
|
30
|
2
|
5
|
11,5
|
5,5
|
1,52
|
1,59
|
1,27
|
1,02
|
0,74
|
1,37
|
0,77
|
0,95
|
1,21
|
1,19
|
30
|
25
|
3
|
7
|
12,5
|
3,3
|
2,00
|
2,61
|
1,74
|
1,14
|
1,06
|
1,19
|
0,79
|
0,77
|
0,99
|
1,57
|
30
|
30
|
2
|
5
|
11,5
|
8,0
|
1,62
|
2,42
|
1,61
|
1,22
|
0,93
|
1,49
|
0,80
|
0,96
|
1,15
|
1,27
|
38
|
95
|
2,5
|
6
|
34,6
|
8,4
|
5,42
|
15,18
|
7,99
|
1,67
|
4,43
|
48,12
|
9,05
|
2,98
|
4,18
|
4,25
|
40
|
20
|
2
|
5
|
6,5
|
13,0
|
1,42
|
3,26
|
1,63
|
1,52
|
0,98
|
0,54
|
0,39
|
0,62
|
0,62
|
1,11
|
40
|
30
|
2
|
5
|
11,5
|
13,0
|
1,82
|
4,70
|
2,35
|
1,61
|
1,36
|
1,68
|
0,85
|
0,96
|
1,03
|
1,43
|
40
|
30
|
2,5
|
6
|
8,6
|
9,2
|
2,22
|
5,56
|
2,78
|
1,58
|
1,63
|
2,01
|
1,04
|
0,95
|
1,06
|
1,74
|
40
|
40
|
2
|
5
|
16,5
|
13,0
|
2,22
|
6,15
|
3,07
|
1,67
|
1,74
|
3,71
|
1,47
|
1,29
|
1,48
|
1,74
|
40
|
40
|
2,5
|
6
|
12,6
|
9,2
|
2,72
|
7,33
|
3,66
|
1,64
|
2,10
|
4,48
|
1,80
|
1,28
|
1,51
|
2,13
|
40
|
40
|
3
|
7
|
10,0
|
6,7
|
3,20
|
8,35
|
4,17
|
1,61
|
2,43
|
5,18
|
2,11
|
1,27
|
1,55
|
2,51
|
48
|
70
|
5
|
12
|
10,6
|
2,8
|
8,28
|
31,28
|
13,03
|
1,94
|
7,68
|
39,21
|
9,85
|
2,18
|
3,02
|
6,50
|
50
|
30
|
2
|
5
|
11,5
|
18,0
|
2,02
|
7,89
|
3,16
|
1,98
|
1,81
|
1,84
|
0,89
|
0,93
|
0,94
|
1,58
|
50
|
30
|
2,5
|
6
|
8,6
|
13,2
|
2,47
|
9,40
|
3,76
|
1,95
|
2,22
|
2,21
|
1,09
|
0,95
|
0,97
|
1,94
|
50
|
40
|
2
|
5
|
16,5
|
18,0
|
2,42
|
10,20
|
4,08
|
2,05
|
2,32
|
4,06
|
1,54
|
1,30
|
1,36
|
1,90
|
50
|
40
|
2,5
|
6
|
12,6
|
13,2
|
2,97
|
12,22
|
4,89
|
2,03
|
2,81
|
4,92
|
1,89
|
1,29
|
1,39
|
2,33
|
50
|
40
|
3
|
7
|
10,0
|
10,0
|
3,50
|
14,04
|
5,62
|
2,00
|
3,27
|
5,71
|
2,22
|
1,28
|
1,43
|
2,75
|
50
|
50
|
2,5
|
6
|
16,6
|
13,2
|
3,47
|
15,04
|
6,02
|
2,03
|
3,41
|
9,09
|
2,88
|
1,62
|
1,84
|
2,72
|
50
|
50
|
3
|
7
|
13,3
|
10,0
|
4,10
|
17,36
|
6,94
|
2,06
|
3,98
|
10,60
|
3,39
|
1,61
|
1,80
|
3,22
|
50
|
50
|
4
|
10
|
9,0
|
5,5
|
5,27
|
21,13
|
8,45
|
2,00
|
4,96
|
13,17
|
4,33
|
1,58
|
1,96
|
4,13
|
50
|
60
|
4
|
10
|
11,5
|
5,5
|
6,07
|
25,37
|
10,15
|
2,04
|
5,88
|
21,92
|
6,14
|
1,90
|
2,43
|
4,76
|
60
|
30
|
2,5
|
6
|
8,6
|
17,2
|
2,72
|
14,48
|
4,83
|
2,31
|
2,87
|
2,38
|
1,13
|
0,93
|
0,89
|
2,13
|
60
|
30
|
3
|
7
|
6,7
|
13,3
|
3,20
|
16,61
|
5,54
|
2,28
|
3,33
|
2,75
|
1,32
|
0,93
|
0,92
|
2,51
|
60
|
32
|
2,5
|
6
|
9,4
|
17,2
|
2,82
|
15,30
|
5,10
|
2,33
|
3,01
|
2,85
|
1,28
|
1,00
|
0,97
|
2,21
|
60
|
32
|
3
|
7
|
7,3
|
13,3
|
3,32
|
17,59
|
5,85
|
2,30
|
3,50
|
3,30
|
1,50
|
1,00
|
1,00
|
2,61
|
60
|
40
|
2
|
5
|
16,5
|
23,0
|
2,62
|
15,46
|
5,15
|
2,43
|
2,95
|
4,36
|
1,59
|
1,29
|
1,27
|
2,05
|
60
|
40
|
3
|
7
|
10,0
|
13,3
|
3,80
|
21,49
|
7,16
|
2,38
|
4,19
|
6,17
|
2,31
|
1,27
|
1,33
|
2,98
|
60
|
50
|
3
|
7
|
13,3
|
13,3
|
4,40
|
26,37
|
8,79
|
2,45
|
5,04
|
11,44
|
3,53
|
1,61
|
1,76
|
3,45
|
60
|
60
|
3
|
7
|
16,7
|
13,3
|
5,00
|
31,24
|
10,41
|
2,50
|
5,90
|
18,87
|
4,98
|
1,84
|
2,21
|
3,93
|
60
|
60
|
4
|
10
|
11,5
|
8,0
|
6,47
|
38,70
|
12,90
|
2,45
|
7,43
|
23,79
|
6,42
|
1,92
|
2,29
|
5,08
|
60
|
90
|
5
|
12
|
14,6
|
5,2
|
10,88
|
67,93
|
22,64
|
2,50
|
13,00
|
37,79
|
16,28
|
2,84
|
3,78
|
8,54
|
65
|
40
|
4
|
10
|
6,5
|
9,2
|
5,07
|
31,64
|
9,74
|
2,56
|
5,83
|
7,94
|
3,00
|
1,25
|
1,35
|
3,98
|
65
|
75
|
4
|
10
|
15,2
|
9,2
|
7,87
|
57,73
|
17,76
|
2,71
|
10,10
|
45,66
|
9,96
|
2,41
|
2,92
|
6,18
|
70
|
40
|
3
|
7
|
10,0
|
16,7
|
4,10
|
30,83
|
8,81
|
2,74
|
5,17
|
6,56
|
2,36
|
1,26
|
1,24
|
3,22
|
70
|
60
|
4
|
10
|
11,5
|
10,5
|
6,87
|
55,24
|
15,78
|
2,83
|
9,12
|
25,45
|
6,64
|
1,92
|
2,17
|
5,39
|
70
|
65
|
4
|
10
|
12,7
|
10,5
|
7,27
|
59,60
|
17,03
|
2,86
|
9,78
|
31,75
|
7,73
|
2,09
|
2,39
|
5,70
|
78
|
46
|
6
|
14
|
4,3
|
6,3
|
8,60
|
72,93
|
18,70
|
2,91
|
14,49
|
17,18
|
5,75
|
1,41
|
1,61
|
6,75
|
80
|
32
|
4
|
10
|
4,5
|
13,0
|
5,03
|
42,85
|
10,71
|
2,92
|
6,63
|
4,58
|
2,02
|
0,95
|
0,93
|
3,95
|
80
|
35
|
4
|
10
|
5,2
|
13,0
|
5,27
|
46,32
|
11,58
|
2,97
|
7,09
|
5,93
|
2,41
|
1,06
|
1,04
|
4,14
|
80
|
40
|
2,5
|
6
|
12,6
|
25,2
|
3,72
|
36,34
|
9,08
|
3,12
|
5,32
|
5,89
|
2,06
|
1,26-
|
1,14
|
2,92
|
80
|
40
|
3
|
7
|
10,0
|
20,0
|
4,40
|
42,23
|
10,56
|
3,10
|
6,23
|
6,90
|
2,42
|
1,25
|
1,17
|
3,45
|
80
|
50
|
4
|
10
|
9,0
|
13,0
|
6,47
|
63,67
|
15,92
|
3,14
|
9,37
|
16,22
|
4,82
|
1,58
|
1,63
|
5,08
|
80
|
60
|
3
|
7
|
16,7
|
20,0
|
5,60
|
60,03
|
15,01
|
3,27
|
8,55
|
21,15
|
5,27
|
1,94
|
1,99
|
4,40
|
80
|
60
|
4
|
10
|
11,5
|
13,0
|
7,27
|
75,23
|
18,81
|
3,22
|
10,89
|
26,92
|
6,83
|
1,92
|
2,06
|
5,70
|
80
|
60
|
6
|
14
|
6,6
|
6,6
|
10,40
|
100,66
|
25,17
|
3,11
|
15,04
|
36,99
|
9,72
|
1,89
|
2,19
|
8,17
|
80
|
80
|
3
|
7
|
23,3
|
20,0
|
6,81
|
77,82
|
19,45
|
3,38
|
10,86
|
46,38
|
9,04
|
2,61
|
2,87
|
5,34
|
80
|
80
|
4
|
10
|
16,5
|
13,0
|
8,87
|
98,36
|
24,59
|
3,33
|
13,93
|
59,44
|
11,77
|
2,59
|
2,95
|
6,96
|
80
|
85
|
4
|
10
|
17,8
|
13,0
|
9,27
|
104,14
|
26,03
|
3,35
|
14,69
|
70,19
|
13,20
|
2,75
|
3,18
|
7,28
|
90
|
54
|
5
|
12
|
7,4
|
11,2
|
8,78
|
106,44
|
23,65
|
3,48
|
14,07
|
25,25
|
6,97
|
1,70
|
1,78
|
6,89
|
90
|
115
|
5
|
12
|
19,6
|
11,2
|
14,88
|
216,75
|
48,17
|
3,82
|
17,04
|
204,49
|
29,26
|
3,71
|
4,51
|
11,68
|
100
|
40
|
2,5
|
6
|
12,6
|
33,2
|
4,22
|
61,52
|
12,30
|
3,82
|
7,31
|
6,35
|
2,13
|
1,23
|
1,02
|
3,31
|
100
|
40
|
3
|
7
|
10,0
|
26,7
|
5,00
|
71,77
|
14,35
|
3,79
|
8,59
|
7,44
|
2,52
|
1,22
|
1,04
|
3,93
|
100
|
50
|
3
|
7
|
13,3
|
26,7
|
5,60
|
85,89
|
17,18
|
3,92
|
10,04
|
13,89
|
3,87
|
1,57
|
1,41
|
4,40
|
100
|
50
|
4
|
10
|
9,0
|
18,0
|
7,27
|
107,86
|
21,57
|
3,85
|
12,80
|
17,70
|
5,02
|
1,56
|
1,48
|
5,70
|
100
|
50
|
5
|
12
|
6,6
|
13,2
|
8,88
|
127,79
|
25,56
|
3,79
|
15,60
|
21,21
|
6,12
|
1,55
|
1,54
|
6,97
|
100
|
50
|
7
|
18
|
3,5
|
7,1
|
11,73
|
156,52
|
31,30
|
3,65
|
20,13
|
26,84
|
8,07
|
1,51
|
1,67
|
9,21
|
100
|
60
|
3
|
7
|
16,7
|
26,7
|
6,20
|
100,01
|
20,00
|
4,01
|
11,50
|
22,98
|
5,48
|
1,92
|
1,81
|
4,87
|
100
|
60
|
4
|
10
|
11,5
|
18,0
|
8,07
|
126,31
|
26,26
|
3,96
|
7,57
|
29,42
|
7,14
|
1,91
|
1,88
|
6,33
|
100
|
80
|
3
|
7
|
23,3
|
26,7
|
7,40
|
128,25
|
25,65
|
4,14
|
14,41
|
50,47
|
9,43
|
2,61
|
2,65
|
5,81
|
100
|
80
|
4
|
10
|
16,5
|
18,0
|
9,67
|
163,19
|
32,64
|
4,11
|
18,56
|
65,01
|
12,32
|
2,59
|
2,72
|
7,69
|
100
|
80
|
5
|
12
|
12,6
|
13,2
|
11,87
|
195,54
|
39,11
|
4,06
|
22,73
|
78,73
|
15,11
|
2,57
|
2,98
|
9,32
|
100
|
120
|
8
|
20
|
11,5
|
5,5
|
24,27
|
405,91
|
81,18
|
4,09
|
47,05
|
350,77
|
49,12
|
3,80
|
4,86
|
19,06
|
100
|
160
|
4
|
10
|
36,5
|
18,0
|
16,07
|
310,73
|
62,15
|
4,40
|
33,92
|
430,44
|
44,93
|
5,18
|
6,42
|
12,61
|
110
|
26
|
2,5
|
6
|
7,0
|
37,2
|
3,77
|
56,98
|
10,36
|
3,89
|
6,51
|
1,91
|
0,92
|
0,71
|
0,54
|
2,96
|
110
|
50
|
4
|
10
|
9,0
|
20,5
|
7,67
|
135,31
|
24,60
|
4,20
|
14,67
|
18,32
|
5,10
|
1,54
|
1,41
|
6,02
|
110
|
50
|
5
|
12
|
6,6
|
15,2
|
9,38
|
160,81
|
29,24
|
4,14
|
17,91
|
22,00
|
6,23
|
1,53
|
1,47
|
7,36
|
120
|
25
|
4
|
10
|
2,75
|
23,0
|
6,07
|
99,29
|
16,55
|
4,04
|
10,83
|
2,54
|
1,31
|
0,65
|
0,56
|
4,76
|
120
|
50
|
3
|
7
|
13,3
|
33,3
|
6,20
|
131,186
|
21,98
|
4,61
|
12,39
|
14,36
|
3,88
|
1,54
|
1,29
|
4,87
|
120
|
60
|
4
|
10
|
11,5
|
23,0
|
8,87
|
193,52
|
32,25
|
4,67
|
18,95
|
31,48
|
7,36
|
1,88
|
1,72
|
6,96
|
120
|
60
|
5
|
12
|
8,6
|
17,2
|
10,88
|
231,60
|
38,60
|
4,61
|
23,31
|
38,03
|
9,01
|
1,87
|
1,78
|
8,54
|
120
|
60
|
6
|
14
|
6,7
|
13,3
|
12,98
|
265,77
|
44,29
|
4,55
|
26,64
|
44,06
|
10,59
|
1,85
|
1,41
|
10,05
|
120
|
75
|
4
|
10
|
15,2
|
23,0
|
10,07
|
233,91
|
38,98
|
4,82
|
22,43
|
58,39
|
11,28
|
2,41
|
2,32
|
7,90
|
120
|
80
|
4
|
10
|
16,5
|
23,0
|
10,47
|
247,37
|
41,23
|
4,86
|
23,59
|
69,73
|
12,75
|
2,58
|
2,53
|
8,22
|
120
|
80
|
5
|
12
|
12,6
|
17,2
|
12,88
|
297,77
|
49,63
|
4,81
|
28,96
|
84,70
|
15,66
|
2,56
|
2,59
|
10,11
|
120
|
90
|
7
|
18
|
9,2
|
10,0
|
18,79
|
428,06
|
71,34
|
4,77
|
41,53
|
154,54
|
26,45
|
2,87
|
3,16
|
14,75
|
120
|
105
|
8
|
20
|
9,6
|
8,0
|
23,47
|
543,64
|
90,61
|
4,81
|
52,89
|
262,65
|
39,80
|
3,35
|
3,90
|
18,43
|
130
|
135
|
8
|
20
|
13,4
|
9,2
|
29,07
|
834,22
|
28,34
|
5,36
|
73,57
|
546,18
|
65,35
|
4,33
|
5,40
|
22,82
|
140
|
40
|
2,5
|
6
|
12,6
|
49,2
|
5,22
|
138,17
|
19,74
|
5,15
|
12,03
|
7,00
|
2,22
|
1,16
|
0,85
|
4,10
|
110
|
60
|
4
|
10
|
11,5
|
28,0
|
9,67
|
278,47
|
39,78
|
5,37
|
23,59
|
33,20
|
7,54
|
1,85
|
1,60
|
7,59
|
140
|
60
|
5
|
12
|
8,6
|
21,2
|
11,88
|
334,59
|
47,80
|
5,31
|
28,94
|
40,19
|
9,25
|
1,84
|
1,65
|
9,32
|
140
|
60
|
6
|
14
|
6,7
|
16,7
|
14,00
|
385,54
|
55,08
|
5,25
|
33,34
|
46,69
|
10,88
|
1,82
|
1,71
|
10,99
|
140
|
70
|
5
|
12
|
10,6
|
21,2
|
12,88
|
380,17
|
54,31
|
5,43
|
32,01
|
61,95
|
12,46
|
2,19
|
2,03
|
10,11
|
140
|
80
|
4
|
10
|
16,5
|
28,0
|
11,27
|
352,48
|
50,35
|
5,59
|
29,03
|
73,78
|
13,09
|
2,56
|
2,37
|
8,84
|
140
|
80
|
5
|
12
|
12,6
|
21,2
|
13,88
|
425,75
|
60,82
|
5,54
|
35,69
|
89,81
|
16,10
|
2,54
|
2,42
|
10,89
|
145
|
65
|
3
|
7
|
18,3
|
41,7
|
7,25
|
252,27
|
34,80
|
5,67
|
20,30
|
32,53
|
6,77
|
2,04
|
1,69
|
6,16
|
145
|
75
|
5
|
12
|
11,6
|
22,2
|
13,63
|
437,50
|
60,34
|
5,67
|
21,73
|
76,04
|
14,32
|
2,36
|
2,19
|
10,70
|
160
|
40
|
3
|
7
|
10,0
|
46,7
|
6,80
|
225,22
|
28,15
|
5,75
|
17,44
|
8,51
|
2,67
|
1,12
|
0,81
|
5,34
|
160
|
40
|
5
|
12
|
4,6
|
25,2
|
11,88
|
401,24
|
50,16
|
5,81
|
27,07
|
24,98
|
6,59
|
1,45
|
1,21
|
9,32
|
160
|
50
|
4
|
10
|
9,0
|
33,0
|
9,67
|
334,07
|
41,76
|
5,88
|
25,50
|
20,68
|
5,38
|
1,46
|
1,16
|
7,60
|
160
|
50
|
5
|
12
|
6,6
|
25,2
|
11,88
|
401,24
|
50,16
|
5,81
|
30,95
|
24,98
|
6,59
|
1,45
|
1,21
|
9,32
|
160
|
60
|
3
|
7
|
16,7
|
46,7
|
8,00
|
299,17
|
37,40
|
6,11
|
22,15
|
26,84
|
5,88
|
1,83
|
1,44
|
6,28
|
160
|
60
|
4
|
10
|
11,5
|
33,0
|
10,47
|
382,75
|
48,84
|
6,05
|
28,62
|
34,62
|
7,69
|
1,82
|
1,49
|
8,22
|
160
|
60
|
5
|
10
|
9,0
|
26,0
|
12,96
|
467,05
|
58,38
|
6,00
|
35,17
|
42,25
|
9,46
|
1,80
|
1,53
|
10,18
|
160
|
60
|
6
|
14
|
6,7
|
20,0
|
15,20
|
533,32
|
66,66
|
5,92
|
40,64
|
48,92
|
11,11
|
1,79
|
1,60
|
11,93
|
160
|
75
|
8
|
20
|
5,8
|
13,0
|
21,87
|
787,44
|
98,43
|
6,00
|
59,73
|
115,44
|
22,07
|
2,30
|
2,27
|
17,17
|
160
|
80
|
2,5
|
6
|
28,6
|
57,2
|
7,72
|
315,70
|
39,46
|
6,40
|
22,62
|
50,22
|
8,56
|
2,55
|
2,14
|
6,06
|
160
|
80
|
4
|
10
|
16,5
|
33,0
|
12,07
|
480,12
|
60,01
|
6,31
|
32,86
|
77,29
|
13,38
|
2,53
|
2,22
|
9,47
|
160
|
80
|
5
|
12
|
12,6
|
26,0
|
14,88
|
581,49
|
72,69
|
6,25
|
42,92
|
94,24
|
16,47
|
2,52
|
2,52
|
11,68
|
160
|
120
|
6
|
14
|
16,7
|
20,0
|
22,40
|
960,43
|
120,05
|
6,55
|
68,36
|
338,38
|
42,17
|
3,89
|
3,98
|
17,59
|
160
|
160
|
6
|
14
|
23,3
|
20,0
|
27,20
|
1245,16
|
155,65
|
6,77
|
86,84
|
742,04
|
72,35
|
5,22
|
5,74
|
21,36
|
170
|
70
|
5
|
12
|
10,6
|
27,2
|
14,38
|
602,31
|
70,86
|
6,47
|
42,23
|
66,23
|
12,84
|
2,15
|
1,84
|
11,29
|
170
|
70
|
6
|
14
|
8,3
|
21,7
|
17,00
|
699,18
|
62,25
|
6,41
|
49,44
|
77,37
|
15,16
|
2,13
|
1,90
|
13,35
|
180
|
50
|
4
|
10
|
7,0
|
38,0
|
10,47
|
446,01
|
49,56
|
6,53
|
30,53
|
21,37
|
5,46
|
1,43
|
1,09
|
8,22
|
180
|
70
|
5
|
12
|
10,6
|
29,2
|
14,88
|
690,41
|
76,41
|
6,81
|
46,28
|
67,47
|
12,95
|
2,13
|
1,79
|
11,68
|
180
|
70
|
6
|
14
|
8,3
|
23,3
|
17,60
|
802,37
|
79,15
|
6,25
|
53,77
|
78,86
|
15,29
|
2,12
|
1,84
|
13,82
|
180
|
70
|
7
|
18
|
6,4
|
18,5
|
20,13
|
895,65
|
99,52
|
6,67
|
60,67
|
89,12
|
17,50
|
2,10
|
1,91
|
15,80
|
180
|
80
|
4
|
10
|
16,5
|
38,0
|
12,87
|
631,90
|
70,21
|
7,01
|
41,09
|
80,37
|
12,61
|
2,50
|
2,10
|
10,10
|
180
|
80
|
5
|
12
|
12,6
|
29,2
|
15,88
|
766,99
|
85,22
|
6,95
|
50,65
|
98,11
|
16,77
|
2,49
|
2,15
|
12,46
|
180
|
80
|
6
|
14
|
10,0
|
23,3
|
18,80
|
893,23
|
99,25
|
6,89
|
58,99
|
114,93
|
19,82
|
2,47
|
2,20
|
14,76
|
180
|
80
|
8
|
20
|
6,5
|
15,5
|
24,27
|
1107,95
|
123,11
|
6,76
|
74,50
|
145,09
|
25,58
|
2,44
|
2,33
|
19,05
|
180
|
100
|
5
|
12
|
16,6
|
29,2
|
17,88
|
920,16
|
102,2,4
|
7,17
|
59,40
|
182,13
|
25,71
|
3,19
|
2,92
|
14,03
|
180
|
100
|
6
|
14
|
13,3
|
23,3
|
21,20
|
1074,96
|
119,44
|
7,12
|
69,43
|
214,06
|
30,46
|
3,18
|
2,97
|
16,64
|
180
|
130
|
8
|
20
|
12,7
|
15,5
|
32,27
|
1700,06
|
188,90
|
7,26
|
108,90
|
563,65
|
65,19
|
4,18
|
4,35
|
25,33
|
200
|
60
|
4
|
10
|
11,5
|
43,0
|
12,07
|
655,73
|
65,57
|
7,27
|
38,89
|
37,00
|
7,91
|
1,75
|
1,32
|
9,47
|
200
|
80
|
4
|
10
|
16,5
|
43,0
|
13,67
|
809,42
|
80,94
|
7,69
|
47,73
|
83,09
|
13,82
|
2,46
|
1,99
|
10,75
|
200
|
80
|
5
|
12
|
12,6
|
33,2
|
16,88
|
984,24
|
98,42
|
7,64
|
58,89
|
101,52
|
17,03
|
2,45
|
2,04
|
13,25
|
200
|
80
|
6
|
14
|
10,0
|
26,7
|
20,00
|
1148,38
|
114,84
|
7,58
|
68,69
|
119,05
|
20,14
|
2,44
|
2,09
|
15,70
|
200
|
100
|
5
|
12
|
16,6
|
33,2
|
18,88
|
1174,41
|
117,44
|
7,98
|
68,64
|
188,88
|
26,14
|
3,16
|
2,77
|
14,82
|
200
|
100
|
6
|
14
|
13,3
|
16,7
|
22,40
|
1374,27
|
137,43
|
7,83
|
80,33
|
222,20
|
30,99
|
3,15
|
2,83
|
17,59
|
200
|
160
|
8
|
20
|
16,5
|
18,0
|
38,67
|
2611,10
|
261,11
|
8,22
|
148,48
|
1040,10
|
98,58
|
5,19
|
5,45
|
30,36
|
205
|
38
|
2,5
|
6
|
11,8
|
75,2
|
6,74
|
345,10
|
33,67
|
7,15
|
21,32
|
6,60
|
2,00
|
0,99
|
0,63
|
5,29
|
206
|
75
|
6
|
14
|
9,2
|
27,7
|
19,76
|
1172,61
|
113,85
|
7,70
|
68,72
|
100,14
|
17,83
|
2,25
|
1,88
|
15,52
|
210
|
57
|
4
|
10
|
10,8
|
45,5
|
12,23
|
713,12
|
67,92
|
7,64
|
41,72
|
32,39
|
7,19
|
1,63
|
1,20
|
9,60
|
250
|
25
|
3
|
7
|
6,0
|
76,7
|
8,60
|
557,77
|
44,62
|
8,05
|
30,22
|
23,28
|
1,08
|
0,52
|
0,34
|
5,75
|
250
|
60
|
4
|
10
|
11,5
|
55,5
|
14,07
|
1134,22
|
93,74
|
8,98
|
56,22
|
391,78
|
8,10
|
1,67
|
1,16
|
11,04
|
250
|
60
|
5
|
12
|
8,6
|
43,2
|
17,38
|
1379,26
|
110,34
|
8,91
|
69,40
|
47,70
|
9,96
|
1,65
|
1,21
|
13,64
|
250
|
60
|
6
|
14
|
6,6
|
35,0
|
20,60
|
1609,27
|
128,74
|
8,84
|
80,93
|
55,77
|
11,76
|
1,65
|
1,26
|
16,17
|
250
|
90
|
8
|
20
|
7,8
|
24,3
|
31,47
|
2705,51
|
216,44
|
9,27
|
131,56
|
227,26
|
33,91
|
2,69
|
2,30
|
24,71
|
250
|
125
|
6
|
14
|
13,6
|
17,5
|
28,40
|
2770,46
|
221,64
|
9,88
|
128,51
|
444,78
|
49,15
|
3,96
|
3,45
|
22,30
|
270
|
100
|
7
|
18
|
10,7
|
31,43
|
30,63
|
3164,20
|
234,38
|
10,16
|
140,66
|
279,91
|
37,28
|
3,02
|
2,49
|
24,04
|
280
|
60
|
3,9
|
10
|
11,8
|
64,7
|
14,9
|
1488,90
|
104,92
|
9,93
|
65,62
|
39,30
|
7,99
|
1,62
|
1,08
|
11,89
|
280
|
60
|
6
|
14
|
6,6
|
35,0
|
22,40
|
2142,56
|
153,04
|
9,78
|
97,06
|
57,34
|
11,89
|
1,60
|
1,18
|
17,58
|
300
|
80
|
6
|
14
|
10,0
|
43,3
|
26,00
|
3072,29
|
204,82
|
10,82
|
137,45
|
134,00
|
21,19
|
2,27
|
1,68
|
20,41
|
310
|
100
|
6
|
14
|
13,3
|
45,0
|
29,00
|
38815,79
|
350,70
|
11,57
|
151,02
|
255,01
|
32,92
|
2,97
|
2,25
|
22,77
|
Примечание к табл. 1 и 2. Приведенные в таблицах
площадь сечения и справочные величины вычислены по номинальным размерам. При
вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см2.
(Измененная редакция, Изм. № 2, Поправка).
4. Предельные отклонения
высоты швеллера не должны превышать указанных в табл. 3.
Таблица 3
мм
Высота стенки
швеллера
|
Предельное
отклонение
|
Точность
профилирования
|
высокая при
толщине
|
повышенная
|
обычная
|
до 2,5
|
св. 2,5
|
До 50 включ.
|
±0,50
|
±0,75
|
±1,00
|
±1,00
|
Св. 50 до 100
|
±0,75
|
±1,25
|
±1,30
|
±1,50
|
» 100 » 150
|
±1,25
|
±l,50
|
±1,50
|
±2,00
|
» 150
|
±1,50
|
±2,00
|
±2,00
|
±2,50
|
5. Предельные отклонения ширины полки не должны
превышать указанных в табл. 4.
Таблица 4
мм
Ширина полки
|
Предельное
отклонение
|
Точность
профилирования
|
высокая при
толщине
|
повышенная
|
обычная
|
до 2,5
|
св. 2,5
|
До 50 включ.
|
±0,50
|
±1,00
|
±1,00
|
±1,50
|
Св. 50 до 100
|
±1,00
|
±1,25
|
±1,50
|
±2,00
|
» 100 » 150
|
-
|
±1,50
|
±2,00
|
±2,50
|
» 150
|
-
|
±2,00
|
±2,50
|
±3,00
|
4; 5. (Измененная редакция, Изм. № 1).
6. (Исключен, Изм. № 2).
7.
Предельные отклонения от угла 90° не должны превышать:
±1°30'
- при ширине полки до 100 мм;
±1°
- при ширине полки свыше 100 мм.
8.
Швеллеры изготовляют длиной от 3 до 11,8 м:
-
мерной длины;
-
мерной длины с немерными отрезками в количестве не более 7 % массы партии;
-
кратной мерной длины;
-
кратной мерной длины с немерными отрезками в количестве не более 7 % массы
партии;
-
немерной длины.
По требованию потребителя,
швеллеры изготовляют длиной 12 м.
9. Предельные отклонения по
длине швеллеров мерной и кратной мерной длины не должны превышать указанных в
табл. 5.
Таблица
5
Длина, м
|
Предельное
отклонение точности порезки
|
С 01.01.92
|
До 01.01.92
|
До 6
|
+40
|
+40
|
Св. 6 до 7
|
+80
|
» 7
|
+40 и +5 на каждый
метр длины
|
(Измененная редакция, Изм. № 2).
10. Скручивание швеллеров
вокруг продольной оси не должно превышать произведения 1° на длину швеллера в
метрах, но не более 10°.
11. Кривизна швеллеров не
должна превышать 0,1 % длины.
12. Волнистость полок
швеллеров не должна превышать 2 мм на 1 м.
13. Контроль размеров
поперечного сечения швеллеров, а также скручивания и кривизны проводят на
расстоянии: при высокой точности профилирования - не менее 80 мм от торцов,
повышенной - 100 мм и обычной - 200 мм.
(Измененная редакция, Изм. № 2).
14. Высота швеллера
определяется в плоскости на расстоянии, равном значению внешнего радиуса
кривизны (R + s).
15. Марки стали и технические требования - по ГОСТ 11474.
(Введен дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 14.02.83 № 771
3. Стандарт полностью соответствует СТ СЭВ 105-86
4. ВЗАМЕН ГОСТ 8278-75
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято по протоколу
7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации
(ИУС 11-95)
7. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2,
утвержденными в октябре 1987 г., июне 1988 г. (ИУС 1-88, 11-88), Поправкой (ИУС
3-90)
|
