МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ Сортамент Hot-rolled steel flange beams. |
ГОСТ |
Дата введения 01.07.90
Настоящий стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок.
1. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.
h - высота
двутавра; b - ширина полки; s - толщина стенки;
t - средняя толщина полки;
R - радиус внутреннего закругления; r - радиус закругления полки
Черт. 1
Примечание. Уклон внутренних граней полок должен быть 6 - 12 %.
Таблица 1
|
Размеры |
Площадь поперечного сечения, см2 |
Масса 1 м, кг |
Справочные значения для осей |
||||||||||||
|
h |
b |
s |
t |
R |
r |
X - X |
Y - Y |
||||||||
|
не более |
Ix, см4 |
Wx, см3 |
ix, см |
Sx, см3 |
Iy, см4 |
Wy, см3 |
iy, см |
||||||||
|
мм |
|||||||||||||||
|
10 |
100 |
55 |
4,5 |
7,2 |
7,0 |
2,5 |
12,0 |
9,46 |
198 |
39,7 |
4,06 |
23,0 |
17,9 |
6,49 |
1,22 |
|
12 |
120 |
64 |
4,8 |
7,3 |
7,5 |
3,0 |
14,7 |
11,50 |
350 |
58,4 |
4,88 |
33,7 |
27,9 |
8,72 |
1,38 |
|
14 |
140 |
73 |
4,9 |
7,5 |
8,0 |
3,0 |
17,4 |
13,70 |
572 |
81,7 |
5,73 |
46,8 |
41,9 |
11,50 |
1,55 |
|
16 |
160 |
81 |
5,0 |
7,8 |
8,5 |
3,5 |
20,2 |
15,90 |
873 |
109,0 |
6,57 |
62,3 |
58,6 |
14,50 |
1,70 |
|
18 |
180 |
90 |
5,1 |
8,1 |
9,0 |
3,5 |
23,4 |
18,40 |
1290 |
143,0 |
7,42 |
81,4 |
82,6 |
18,40 |
1,88 |
|
20 |
200 |
100 |
5,2 |
8,4 |
9,5 |
4,0 |
26,8 |
21,00 |
1840 |
184,0 |
8,28 |
104,0 |
115,0 |
23,10 |
2,07 |
|
22 |
220 |
110 |
5,4 |
8,7 |
10,0 |
4,0 |
30,6 |
24,00 |
2550 |
232,0 |
9,13 |
131,0 |
157,0 |
28,60 |
2,27 |
|
24 |
240 |
115 |
5,6 |
9,5 |
10,5 |
4,0 |
34,8 |
27,30 |
3460 |
289,0 |
9,97 |
163,0 |
198,0 |
34,50 |
2,37 |
|
27 |
270 |
125 |
6,0 |
9,8 |
11,0 |
4,5 |
40,2 |
31,50 |
5010 |
371,0 |
11,20 |
210,0 |
260,0 |
41,50 |
2,54 |
|
30 |
300 |
135 |
6,5 |
10,2 |
12,0 |
5,0 |
46,5 |
36,50 |
7080 |
472,0 |
12,30 |
268,0 |
337,0 |
49,90 |
2,69 |
|
33 |
330 |
140 |
7,0 |
11.2 |
13,0 |
5,0 |
53,8 |
42,20 |
9840 |
597,0 |
13,50 |
339,0 |
419,0 |
59,90 |
2,79 |
|
36 |
360 |
145 |
7,5 |
12,3 |
14,0 |
6,0 |
61,9 |
48,60 |
13380 |
743,0 |
14,70 |
423,0 |
516,0 |
71,10 |
2,89 |
|
40 |
400 |
155 |
8,3 |
13,0 |
15,0 |
6,0 |
72,6 |
57,00 |
19062 |
953,0 |
16,20 |
545,0 |
667,0 |
86,10 |
3,03 |
|
45 |
450 |
160 |
9,0 |
14,2 |
16,0 |
7,0 |
84,7 |
66,50 |
27696 |
1231,0 |
18,10 |
708,0 |
808,0 |
101,00 |
3,09 |
|
50 |
500 |
170 |
10,0 |
15,2 |
17,0 |
7,0 |
100,0 |
78,50 |
39727 |
1589,0 |
19,90 |
919,0 |
1043,0 |
123,00 |
3,23 |
|
55 |
550 |
180 |
11,0 |
16,5 |
18,0 |
7,0 |
118,0 |
92,60 |
55962 |
2035,0 |
21,80 |
1181,0 |
1356,0 |
151,00 |
3,39 |
|
60 |
600 |
190 |
12,0 |
17,8 |
20,0 |
8,0 |
138,0 |
108,00 |
76806 |
2560,0 |
23,60 |
1491,0 |
1725,0 |
182,00 |
3,54 |
Примечания:
1. Площадь поперечного сечения и масса 1 м двутавра вычищены по номинальным размерам; плотность стали принята равной 7,85 г/см3.
2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок, указанные на черт. 1 и в табл. 1, приведены для построения калибров и на готовом прокате не контролируется.
3. В таблицах используют обозначения:
I - момент инерции;
W - момент сопротивления;
S - статический момент полусечения;
i - радиус инерции.
4. Двутавры от № 24 до № 60 не рекомендуется применять в новых разработках.
2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения для осей должны соответствовать приведенным в табл. 1.
3. По точности прокатки двутавры изготовляют:
повышенной точности - Б,
обычной точности - В.
4. Предельные отклонения по размерам и форме поперечного сечения двутавров (черт. 1 - 2) должны соответствовать приведенным в табл. 2.

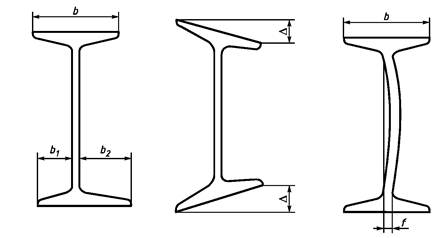

b1
- ширина укороченного фланца; b2 -
ширина удлиненного фланца;
D -
перекос полки; f - прогиб стенки
Черт. 2
мм
|
Параметр двутавра, показатель качества |
Размер |
Предельные отклонения при точности прокатки |
|
|
повышенной |
обычной |
||
|
Высота h |
До 140 включ. |
|
±2,0 |
|
Св. 140 » 180 » |
±2,0 |
±2,5 |
|
|
» 180 » 300 » |
|
±3,0 |
|
|
» 300 » 360 » |
±3,0 |
±3,5 |
|
|
» 360 » 600 » |
±4,0 |
±4,0 |
|
|
Ширина полки b |
До 73 включ. |
|
±2,0 |
|
Св. 73 » 90 » |
±2,0 |
±2,5 |
|
|
» 90 » 135 » |
|
±3,0 |
|
|
» 135 » 155 » |
|
±3,5 |
|
|
» 155 |
±3,0 |
±4,0 |
|
|
Толщина полки t* |
До 7,5 включ. |
-0,4 |
-0,7 |
|
Св. 7,5 » 8,9 » |
-0,5 |
-0,7 |
|
|
» 8,9 » 10,7 » |
-0,6 |
-0,8 |
|
|
» 10,7 » 12,3 » |
-0,7 |
|
|
|
» 12,3 » 14,2 » |
-0,8 |
-1,0 |
|
|
» 14,2 » 15,2 » |
-0,9 |
|
|
|
» 15,2 |
-1,0 |
-1,2 |
|
|
Перекос полки D при ширине b |
От 55 до 190 включ. |
Не более 0,0125 b |
Не более 0,02 b |
|
Отклонение от |
До 73 включ. |
|
2,0 |
|
симметричности d |
Св. 73 » 90 » |
2,0 |
2,5 |
|
|
» 90 » 135 » |
|
3,0 |
|
при ширине b |
» 135 » 145 » |
|
3,5 |
|
|
» 145 |
3,0 |
4,0 |
|
Длина |
До 8 м включ. |
+40 |
+40 |
|
Св. 8 м |
К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м |
+80 |
|
_____________
* Плюсовые отклонения ограничиваются предельными отклонениями по массе.
5. Прогиб стенки (f) не должен превышать 0,15 S.
6. Кривизна двутавра не должна превышать 0,2 % длины.
7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм, для двутавров обычной точности - не контролируется.
8. Профили изготавливают длиной от 4 до 12 м:
мерной длины;
кратной мерной длины;
немерной длины.
По согласованию изготовителя с потребителем допускается изготовление двутавров длиной свыше 12 м.
9. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5 %.
По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки двутавра не должно превышать плюс 3, минус 3 % для двутавров до № 16 и плюс 2,5, минус 2,5 % для двутавров свыше 16.
10. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.
Высоту двутавра контролируют в плоскости Y - Y.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЕМ СССР, Центральным научно-исследовательским институтом строительных конструкций.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 № 2940
3. Стандарт полностью соответствует СТ СЭВ 2209-80
4. Стандарт соответствует МС ИСО 657/13
5. Стандарт унифицирован с БДС 5951-75, TGL 10369
6. ВЗАМЕН ГОСТ 8239-72
7. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
8. ПЕРЕИЗДАНИЕ Октябрь 2001 г.
