ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ
ТИПА Р65

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 8161-75

ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ ЖЕЛЕЗНОДОРОЖНЫЕ ТИПА Р65

Конструкция и размеры

Railway rails type P65.
Design and dimensions

ГОСТ
8161-75*

Взамен
ГОСТ 8161-63

* Переиздание (июнь 1994 г) с Изменениями № 1, 2, 3, утвержденными в мае 1979 г, январе 1981 г. апреле 1985 г. (ИУС 7-79, 3-81, 7-85).

(Измененная редакция, Изм. Изм. № 4).

Дата введения 01.01.77

Ограничение срока действия снято по решению Межгосударственного совета по стандартизация, метрологии и сертификации (ИУС 2-93)

1. Настоящий стандарт распространяется на закаленные и незакаленные железнодорожные рельсы типа Р65 и устанавливает их конструкцию и размеры

(Измененная редакция, Изм. № 2, 4).

2. Конструкция и размеры поперечного сечения рельсов должны соответствовать указанным на черт. 1, а расположение и размеры отверстий в шейке на концах рельсов - на черт. 2, 4 - 6.

Выполнение отверстий по черт 4 - 6 производится потребителем.

По заказу потребителя рельсы могут быть изготовлены без отверстий в шейке и без закалки поверхности катания головки на одном или обоих: концах.

По требованию потребителя допускается изменять размещение, число и диаметр отверстий на концах рельсов.

(Измененная редакция, Изм. № 1, 2, 4).

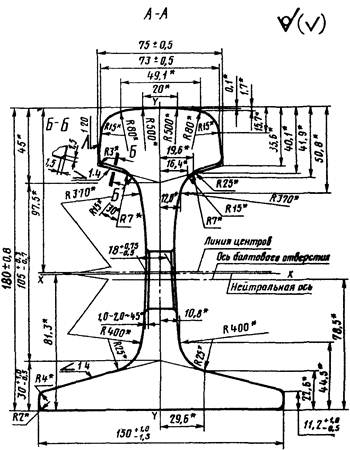

Черт. 1

Черт. 1а (Исключен, Изм. № 4).

_______

* Фаску выполняют у объемно-закаленных рельсов

Примечание. (Исключено, Изм. № 2).

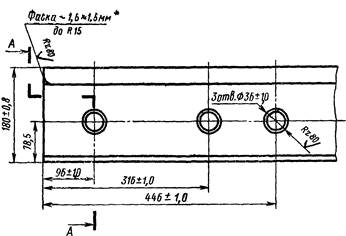

Черт. 2

Черт. 3 (Исключен, Изм. № 4).

Черт. 4

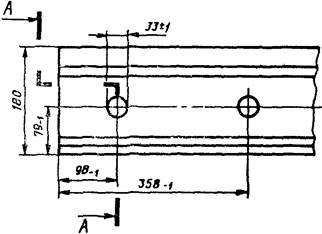

Черт. 5

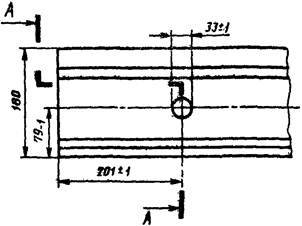

Черт. 6

Чертежи 1, 2, 4, 5, 6 (Измененная редакция, Изм. № 4).

3. Предельные отклонения по выпуклости головки при измерении по оси симметрии поперечного профиля рельса должны быть ±0,5 мм, а по равномерной выпуклости подошвы - 0,5 мм. Вогнутость подошвы рельса не допускается.

Пример условного обозначения железнодорожного рельса типа Р65 длиной 25 м:

Рельс Р65-25 ГОСТ 8161-75

(Измененная редакция, Изм. № 2, 4).

4. Не допускается отклонение от симметричности профиля поперечного сечения рельса относительно его вертикальной оси: по подошве - более 1 мм и по головке - более 0,3 мм.

(Измененная редакция, Изм. № 2, 3, 4).

5. Кромки отверстий в шейке рельсов должны иметь фаски размером от 1,5 до 3 мм под углом около 45°.

На объемнозакаленных рельсах снятие фаски по ГОСТ 18267-82.

(Измененная редакция, Изм. № 3, 4).

6. Рельсы изготовляют длиной, соответствующей приведенной в таблице.

Длина рельса (при t = (20 ± 2) С°), м

Допускаемые отклонения по длине, мм для рельсов

Наличие отверстий в шейке на концах рельса

нетермоупрочненных

термоупрочненных по всей длине

I класс

II класс

25,000

±20

±20

Без отверстий

25,000

±6

±9

±15

Отверстия на обоих концах

24,920

24,840

12,520

±6

±7

±10

Отверстия на одном конце

12,500

±6

±7

±10

Отверстия на обоих концах

12,460

12,420

12,380

Примечание. По требованию потребителя рельсы изготовляют другой длины

(Новая редакция, Изм. № 2, 4).

7. Допускается контактная или газопрессовая сварка рельсов длиной до 25 м из рельсов длиной не менее 6 м, изготовленных из стали одного способа выплавки. Количество кусков в свариваемом рельсе должно определяться по соглашению между изготовителем и потребителем

8. Технические требования для нетермоупрочненных рельсов - по ГОСТ 24182-80, для объемнозакаленных рельсов - по ГОСТ 18267-82.

(Измененная редакция, Изм. № 4).

9 Соответствие конструкции и размеров поперечного сечения рельса требованиям настоящего стандарта определяют шаблонами на расстоянии не более 200 мм от торца контролируемого рельса. Не допускается применение других приборов. Расположение болтовых отверстий по черт. 1 контролируют по клиновой части пазуха.

(Измененная редакции, Изм. № 2, 4).

10 Расчетные данные приведены в приложении к настоящему стандарту.

ПРИЛОЖЕНИЕ
Справочное

Расчетные данные конструкции рельса

Параметры

Нормы для испытаний

Площадь поперечного сечения рельса, см2

82,65

Расстояние от центра тяжести, мм

до низа подошвы

81,30

до верха головки

98,70

Момент инерции относительно осей, см4

горизонтальной

3540

вертикальной

564

Момент сопротивления, см3.

по низу подошвы

435

по верху головки

358

по боковой грани подошвы

75

Теоретическая линейная масса одного метра рельса (при плотности стали 7850 кг/м3) - 64.88 кг

64,72

Распределение металла по площади поперечного сечения рельса, %, от всей площади

в головке

34,11

в шейке

28,52

в подошве

37,37

______

* При плотности стали 7850 кг/м3

(Измененная редакция, Изм. № 2, 4).

Приложение 2 (Исключено, Изм. № 4).
