ГОСТ 4028-63

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГВОЗДИ СТРОИТЕЛЬНЫЕ

Конструкция и размеры



Москва

Стандартинформ

2009





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГВОЗДИ СТРОИТЕЛЬНЫЕ

Конструкция и размеры

Building nails.
Construction and dimensions

ГОСТ
4028-63

Дата введения 01.08.64

1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным на черт. 1 и в табл. 1.

h min = 0,6d; D min = 2d

Черт. 1.

Таблица 1

мм

Диаметр стержня d

Длина гвоздя l

Диаметр стержня d

Длина гвоздя l

0,8

8

1,4

25

12

32

1,0

16

40

1,2

16

1,6

25

20

40

25

50

Условное обозначение строительных гвоздей с плоской головкой, диаметром стержня 1,2 мм и длиной 25 мм:

Гвозди П 1,2×25 ГОСТ 4028-63

(Измененная редакция, Изм. № 2).

2. Конструкция и размеры строительных гвоздей с конической головкой должны соответствовать указанным на черт. 2, 3, 4 и в табл. 2.

Гвозди круглые

h min = 0,6 d

Черт. 2

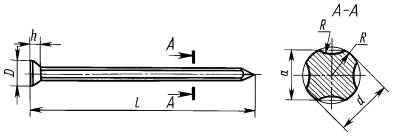

Гвозди трефовые

h min = 0,6 d

Черт. 3.

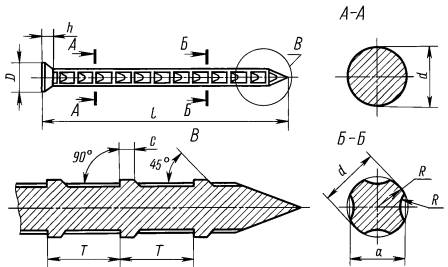

Гвозди трефовые с перемычками

h min = 0,6 d; c = 0,3 d; T = (1,25 - 1,5)d

Черт. 4.

Таблица 2

мм

Условный
диаметр
стержня
d

Длина
гвоздя
l

Размер а

Наименьший
диаметр
головки
D

Условный
диаметр
стержня
d

Длина
гвоздя
l

Размер а

Наименьший
диаметр
головки
D

1,8

32

-

3,5

3,5

90

3,10

7,0

40

4,0

100

3,55

7,5

50

120

60

5,0

120

4,45

9,0

2,0

40

1,75

4,0

150

50

6,0

150

5,30

11,0

2,5

50

2,20

5,0

200

60

8,0

250

7,13

14,0

3,0

70

2,65

6,0

80

Примечание. По требованию потребителя гвозди круглые размером 1,8×32 изготовляются с плоской головкой.

Условное обозначение строительных гвоздей с конической головкой круглых, диаметром 2,5 мм, длиной 60 мм:

Гвозди К 2,5×60 ГОСТ 4028-63

То же, трефовых:

Гвозди Т 2,5×60 ГОСТ 4028-63

То же, трефовых с перемычками:

Гвозди ТП 2,5×60 ГОСТ 4028-63

(Измененная редакция, Изм. № 1, 2).

3. Технические требования на гвозди - по ГОСТ 283.

Примечание. Односторонний равномерный прогиб стержня в средней части гвоздя размером 1,8×60 не должен превышать 0,7 мм.

(Измененная редакция, Изм. № 1, 2).

4. Теоретическая масса гвоздей указана в справочном приложении.

(Введен дополнительно. Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса гвоздей

Размер гвоздей d×l, мм

Масса 1000 круглых гвоздей, кг »

Размер гвоздей d×l, мм

Масса 1000 круглых гвоздей, кг »

0,8×8

0,032

1,8×60

1,160

0,8×12

0,051

2,0×40

0,949

1,0×16

0,100

2,0×50

1,190

1,2×16

0,147

2,5×50

1,870

1,2×20

0,183

2,5×60

2,230

1,2×25

0,219

3,0×70

3,770

1,4×25

0,302

3,0×80

4,330

1,4×32

0,385

3,5×90

6,600

1,4×40

0,482

4,0×100

9,500

1,6×25

0,397

4,0×120

11,500

1,6×40

0,633

5,0×120

17,800

1,6×50

0,791

5,0×150

21,900

1,8×32

0,640

6,0×150

32,400

1,8×40

0,787

6,0×200

43,100

1,8×50

0,967

8,0×250

96,200

Примечание. Масса 1000 гвоздей трефовых на 15 %, а трефовых с перемычками на 12 % меньше массы 1000 гвоздей круглых того же размера.

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1 - 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 № 567

3. ВЗАМЕН ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 283-75

3

5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. издание (февраль 2009 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС 11-65, 2-81, 4-88)
