СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ
СТ СЭВ 4182-83

ДВЕРИ ДЕРЕВЯННЫЕ

МЕТОД ИЗМЕРЕНИЯ РАЗМЕРОВ И ОТКЛОНЕНИЙ
ОТ ПРЯМОУГОЛЬНОСТИ

Постановлением Государственного комитета СССР по делам строительства от 5 июля 1984 г. № 107 стандарт Совета Экономической Взаимопомощи СТ СЭВ 4182-83 «Двери деревянные. Метод измерения размеров и отклонений от прямоугольности»

введен в действие непосредственно в качестве государственного стандарта СССР

в народном хозяйстве СССР

с 01.01.86

в договорно-правовых отношениях по сотрудничеству

с 01.01.85

СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4182-83



ДВЕРИ ДЕРЕВЯННЫЕ

Метод измерения размеров и отклонений от прямоугольности



Группа Ж39





Утвержден Постоянной Комиссией по сотрудничеству в области стандартизации
Прага, июль 1983 г.

1. СУЩНОСТЬ МЕТОДА

Метод заключается в измерении размеров дверной створки по высоте, ширине и толщине и отклонений от прямоугольности.

2. ОБРАЗЦЫ

2.1. За образец принимают створку однопольной двери или две створки двупольной двери.

2.2. Количество образцов для испытаний выбирают в зависимости от объема партии, но не менее 3 шт.

3. АППАРАТУРА

При проведении испытания применяют.

1) измерители длины с погрешностью измерения ± 0,5 mm или калибры предельные, соответствующие размерам дверей,

2) штангенциркули по СТ СЭВ 704-77, СТ СЭВ 707-77 и СТ СЭВ 1309-78;

3) угольник плоский 90° с плечом длиной 500 mm с погрешностью измерения ± 10';

4) щупы плоские.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Высоту и ширину створки измеряют при помощи измерителей длины или предельных калибров и плоских щупов вдоль ее четырех краев на расстоянии не более 20 mm от них. Измерения производят с погрешностью ± 0,5 mm.

4.2. Толщину измеряют штангенциркулем в шести точках, расположенных в середине ширины и на каждой одной трети высоты на расстоянии не более 20 mm от краев створки.

Измерение толщины производят с погрешностью ± 0,1 mm.

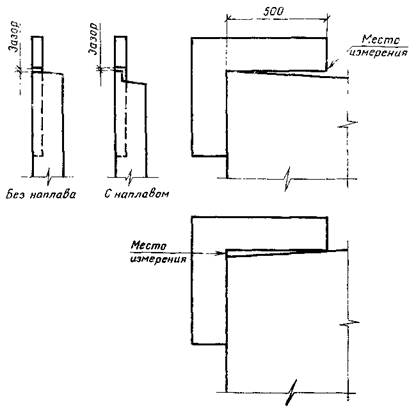

4.3. Прямоугольность измеряют при помощи угольника, который прикладывают поочередно к каждому углу дверной створки и плоских щупов. Отклонением от прямоугольности считают измеренную величину зазора между створкой и угольником на расстоянии 500 mm от угла створки в соответствии с чертежом. При угле более 90° измерение зазора производят в вершине угла. Измерение отклонений от прямоугольности производят с погрешностью ± 0,1 mm.

5. ОЦЕНКА РЕЗУЛЬТАТОВ

За длину и ширину створки принимают среднее арифметическое из двух измерений. За толщину створки принимают среднее арифметическое шести измерений. Результаты расчетов округляют в соответствии со СТ СЭВ 543-77.

6. ОТЧЕТ ОБ ИСПЫТАНИИ

Отчет об испытании должен содержать:

1) краткое описание испытанных образцов (вид двери, особенности конструкции створки);

2) номер и наименование технической документации на двери;

3) данные об условиях и результатах испытаний согласно пп. 4.1 - 4.3.

4) оценку результатов испытаний;

5) дату поступления образцов на испытания и дату проведения испытаний;

6) наименование организации, представившей образцы на испытания, и наименование изготовителя дверей;

7) наименование организации, проводившей испытания;

8) обозначение настоящего стандарта СЭВ.

Конец

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ПНР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2. Тема - 01.344 07-81.

3. Стандарт СЭВ утвержден на 53-м заседании ПКС

4. Сроки начала применения стандарта СЭВ

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Январь 1985 г.

Январь 1986 г.

ВНР

Январь 1985 г.

Январь 1986 г.

СРВ

ГДР

-

-

Республика Куба

МНР

ПНР

Январь 1985 г.

Январь 1986 г.

СРР

Январь 1986 г.

-

СССР

Январь 1985 г.

Январь 1986 г.

ЧССР

Январь 1986 г.

Январь 1986 г.

5. Срок первой проверки - 1990 г., периодичность проверки - 5 лет

6. Использованные международные документы по стандартизации - стандарт ИСО 6443-80

Стандарт СЭВ полностью соответствует стандарту ИСО 6443-80.
