ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЗАМКИ
ВРЕЗНЫЕ И НАКЛАДНЫЕ МЕТОДЫ ИСПЫТАНИЙ ГОСТ 23306-87 ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Дата введения 01.01.89
Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на врезные и накладные сувальдные замки (далее - замки) для деревянных дверей и устанавливает методы их испытаний. Виды испытаний и порядок их применения - по ГОСТ 538-88. Измененная редакция, (Изм. № 1). 1. МЕТОДЫ ОТБОРА ОБРАЗЦОВ1.1. Образцы замков серийного или массового производства для периодических и типовых испытаний должны отбираться из числа изделий, принятых техническим контролем предприятия-изготовителя. 1.2. Замки следует отбирать из партии методом наибольшей объективности по ГОСТ 18321-73. 1.3. Для проведения испытаний отбирают не менее трех замков. 2. СРЕДСТВА ИСПЫТАНИЙ2.1. Стенд для испытаний замков на безотказность должен обеспечивать: циклическую работу засова с частотой не более 60 циклов в минуту; циклическую работу защелки, фиксатора, фалевой ручки с частотой не более 120 циклов в минуту; вращение ключа, постоянного ключа с угловой скоростью не более 30 рад/с (300 об/мин); приложение силы не менее 49 Н (5 кгс) подгружающим роликом к боковой поверхности засова; подсчет наработки замка; автоматическое прекращение процесса испытания при наступлении отказа замка. Измененная редакция, (Изм. № 1). 2.2. Стенд для испытаний замков на прочность должен обеспечивать возможность их испытаний при приложении сил, моментов сил с предельным отклонением ±5% в соответствии с п. 4.3. 2.3. Стенд для определения эксплуатационных усилий замков должен обеспечивать возможность приложения сил, моментов сил и их измерения с погрешностью ±5% в соответствии с п. 4.5. 2.4. Стенды должны обеспечивать закрепление замка в рабочем положении, исключающее перемещение его корпуса при измерениях эксплуатационных усилий и испытаниях. 3. ПОДГОТОВКА К ИСПЫТАНИЯМ3.1. Детали замков, подвергающиеся при эксплуатации трению, должны быть смазаны. 3.2. Ролик регулируемого фиксатора врезного замка должен выступать над поверхностью лицевой планки на высоту, равную половине его диаметра с предельным отклонением +0,2 мм. 4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ4.1. Каждый отобранный замок должен подвергаться всем испытаниям, установленным настоящим стандартом для соответствующих сборочных единиц. Замки должны испытываться при нормальных климатических условиях по ГОСТ 15150-69. 4.2. Испытания замков на безотказность 4.2.1. Испытываемые сборочные единицы замка должны безотказно выдерживать число циклов работы, указанное в таблице.

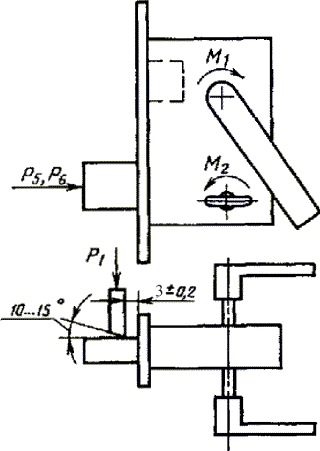

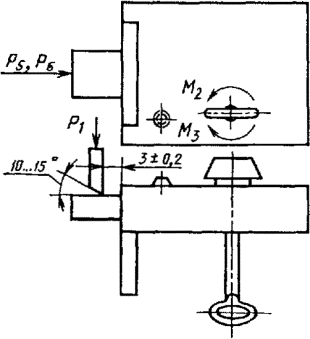

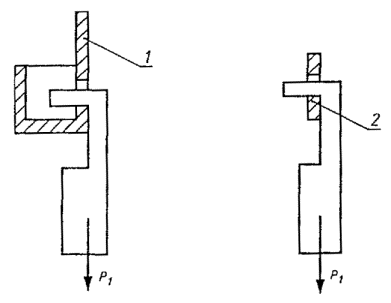

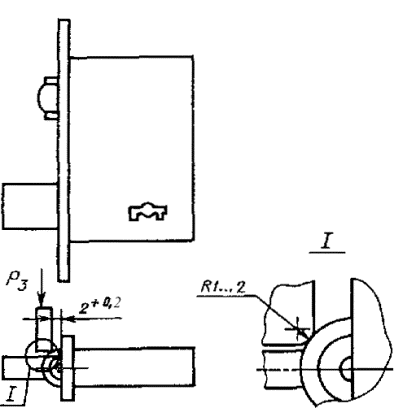

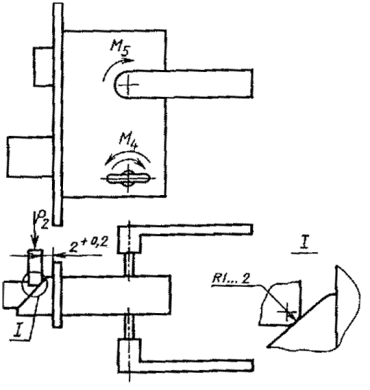

Измененная редакция, (Изм. № 1). Примечания: 1. Допускается раздельное проведение испытаний сборочных единиц по операциям, являющимися частью цикла работы. 4.2.2. При проведении испытаний допускается замена ключа, взятого из комплекта испытываемого замка для продолжения испытаний. 4.2.3. Сборочные единицы необходимо подвергать осмотру через каждые 30-35% числа циклов, указанных в таблице, и, в случае необходимости, смазке. 4.3. Испытания замков на прочность 4.3.1. Замок испытывают на прочность приложением сил P1, p5, Р6 и моментов сил M1, М2, М3 к его сборочным единицам в соответствии со схемами, указанными на черт. 1, 1а, 2. Примечание. Индексы обозначений сил и моментов сил, установленные настоящим стандартом, соответствуют индексам обозначений аналогичных сил и моментов сил по ГОСТ 19091-82 для унификации протокола испытаний по п. 5.1 настоящего стандарта. Измененная редакция, (Изм. № 1). Черт. 1 1 - запорная планка накладного замка; 2- запорная планка врезного замка Черт. 1а Черт. 2 Измененная редакция, (Изм. № 1). 4.3.2. К засову, полностью выведенному из корпуса, перпендикулярное его боковой поверхности и к запорной планке прикладывают силу Р1 = 2940 Н (300 кгс) в течение не менее 1 мин. Измененная редакция, (Изм. № 1). 4.3.3. Засов пятикратно выводят и вводят в корпус замка вращением ключа. При выводе засов должен преодолевать силу Р5 = 49 Н (5 кгс), приложенную к его торцу. 4.3.4. К торцу засова, полностью выведенного из корпуса, прикладывают силу Р6 = 785 (80 кгс) не менее 1 мин. Во время проведения испытания засов должен оставаться полностью выведенным из корпуса. 4.3.5. К фалевой ручке прикладывают момент силы М1 = 15 Н×м (1,5 кгс×м) в течение не менее 1 мин. Перед испытанием защелка должна быть полностью введена в корпус поворотом фалевой ручки. 4.3.6. К ключу в направлении, соответствующему выводу засова, прикладывают момент силы М2 =3 Н×м (0,3 кгс×м) в течение не менее 1 мин. Перед испытанием засов должен быть полностью выведен из корпуса. 4.3.7. К ключу накладного замка в направлении, соответствующему вводу засова, прикладывают возрастающий во времени от нулевого значения момент силы М3. Перед испытанием засов, полностью выведенный из корпуса, фиксируют предохранителем. Во время проведения испытания засов должен оставаться полностью выведенным из корпуса. Испытание прекращают при деформации или поломке ключа. 4.4. Каждый испытанный замок должен сохранить работоспособность, его сборочные единицы (за исключением ключей после испытаний по 4.3.7) должны быть без поломок, трещин и деформаций. Работоспособность замка проверяют пятикратно вручную выводом и вводом засова в корпус при помощи ключа, а для накладного замка также постоянным ключом, вводом защелки и фиксатора от руки и защелки при помощи фалевой ручки. 4.5. Определение эксплуатационных усилий замков 4.5.1. Эксплуатационные усилия замка определяют измерением сил Р2, Р3 и моментов сил М4, М5, прикладываемых к его сборочным единицам в соответствии со схемами, указанными на черт. 3-5. Черт. 3 Измененная редакция, (Изм. № 1). Черт. 4 Черт. 5 Измененная редакция, (Изм. № 1). 4.5.2. Величины эксплуатационных усилий должны соответствовать: сила P2, прикладываемая к защелке для ввода в корпус, - 3-20 Н (0,3-2 кгс); сила Р3, прикладываемая к регулируемому фиксатору для ввода в корпус, - 25-45 Н (2,5-4,5 кгс); максимальный момент силы М4, прикладываемый к ключу (постоянному ключу) для вывода и ввода засова в корпус, - не более 0,6 Н×м (0,06 кгс×м); момент силы М5, прикладываемый к фалевой ручке для ввода защелки в корпус, - 0,6-2 Н×м (0,06-0,2 кгс×м). Измененная редакция, (Изм. № 1). 5. ОБРАБОТКА РЕЗУЛЬТАТОВ5.1. Результаты испытаний должны быть оформлены протоколом. Образец протокола приведен в рекомендуемом приложении. 5.2. Силу и момент силы по п. 4.5.1 определяют как среднее арифметическое значение результатов пяти измерений. ПРИЛОЖЕНИЕ
|
|
УТВЕРЖДАЮ Гл. инженер ______________________ ___________________________________ наименование предприятия-изготовителя ___________________________________ подпись «________» _________________19___ г. |
||||||||||||||||||||||||||||||||||||||||||
ПРОТОКОЛ ИСПЫТАНИЙ ________________ _________________________ вид испытаний наименование и условное обозначение типа замка 1. Наименование предприятия-изготовителя, министерства или ведомства _____________________________________________________________________ 2. Дата отбора замков _________________________________________________ 3. Номер партии ______________________________________________________ 4. Количество замков __________________________________________________ 5. Аппаратура, используемая при испытании ______________________________ 6. Материал основных сборочных единиц _________________________________ 7. Результаты испытаний замков на безотказность. Таблица 1
8. Результаты испытаний замков на прочность. Таблица 2
9. Результаты определения эксплуатационных усилий замков. Таблица 3
10. Выводы ____________________________________________________________ 11. Дата испытаний _____________________________________________________ Испытания проводил ____________________________________________________ подпись Начальник лаборатории _________________________________________________ подпись «_______» ________________19 г. |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
Н. Д. Попков (руководитель темы), В. Г. Шульман, И. В. Строков, Б. А. Филозофович
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 27.10.87 № 255
3. ВЗАМЕН ГОСТ 23306-78
