ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПЕРЕКРЫТИЙ
ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ
ВЫСОТОЙ 400 мм
ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 27215-87
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ ВЫСОТОЙ 400 мм ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ Технические условияReinforced concrete ribbed floor slabs of 400 mm depth for industrial buildings. Specifications |
ГОСТ |
Дата введения 01.01.88
Настоящий стандарт распространяется на железобетонные ребристые плиты высотой 400 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий производственных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.
Плиты изготовляют по рабочим чертежам серий 1.442.1-1, 1.442.1-2 и применяют:
для отапливаемых зданий и сооружений;
для неотапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;
в условиях систематического воздействия технологических температур до 50 °С включ.;
при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразных сред на железобетонные конструкции;
для зданий и сооружений с расчетной сейсмичностью до 9 баллов включ.
Допускается применять плиты в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно СНиП 2.03.01-84, СНиП 2.03.04-84) и указанных в заказе на изготовление плит.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Плиты в зависимости от способа их опирания на ригели каркаса здания или сооружения подразделяют на два типа:
1П - с опиранием на полки ригелей;
2П - с опиранием на верх ригелей.
Плиты типа 1П предусмотрены восьми типоразмеров (1П1 - 1П8), типа 2П - одного типоразмера (2П1);
1.2. Форма и основные размеры плит должны соответствовать указанным на черт. 1 - 4 и в табл. 1.
Марки плит и их основные параметры приведены в табл. 2.
Допускается изготовлять плиты типоразмеров 1П1 - 1П6 с вутами в местах сопряжения продольных и торцевых ребер согласно рабочим чертежам на эти плиты.
1.3. Плиты типоразмеров 1П1 - 1П6 и 2П1 изготовляют с напрягаемой продольной арматурой, типоразмеров П17 и 1П8 - с ненапрягаемой продольной арматурой.
1.5. Буквенно-цифровые группы в марках плит, приведенных в табл 2. содержат следующие обозначения основных характеристик плит:
первая группа - типоразмер плиты (п. 1.2);
вторая группа - несущая способность плиты, класс арматурной стали (для предварительно напряженных плит), вид бетона (Т - тяжелый бетон, П - легкий бетон);
третья группа - показатель проницаемости бетона (П - пониженная проницаемость) и конструктивные особенности плиты типоразмера 2П1:
1 - для плит с дополнительными закладными изделиями; 2 - для плит с вырезами с двух сторон по 210 мм; 3 - для плит с вырезами с одной стороны 210 мм, с другой - 700 мм.
Пример условного обозначения (марки) плиты типоразмера 1П3, первой по несущей способности, с напрягаемой арматурой класса Ат-VСК, изготовляемой из тяжелого бетона, предназначенной для эксплуатации при слабоагрессивной степени воздействия газообразной среды:
1П3-1АтVСКТ-П
То же, плиты типоразмера 2П1, третьей по несущей способности, с напрягаемой арматурой класса Ат-VI, изготовляемой из легкого бетона, с дополнительными закладными изделиями у температурного шва или торца:
2П1-3Ат-VIП-1
ПЛИТЫ ТИПА 1П

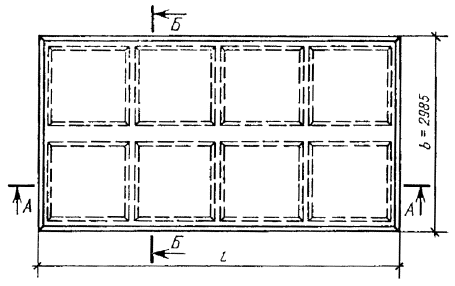

Плиты типоразмеров 1П1 и 1П2

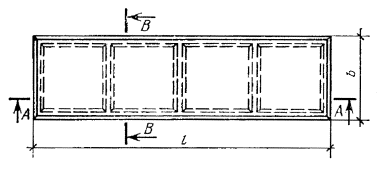

Плиты типоразмеров 1П3-1П6

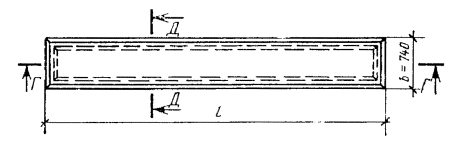

Плиты типоразмеров 1П7 и 1П8

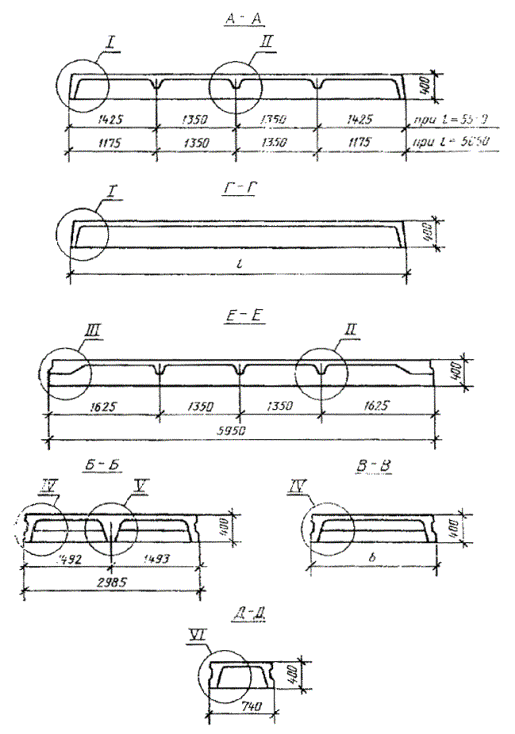

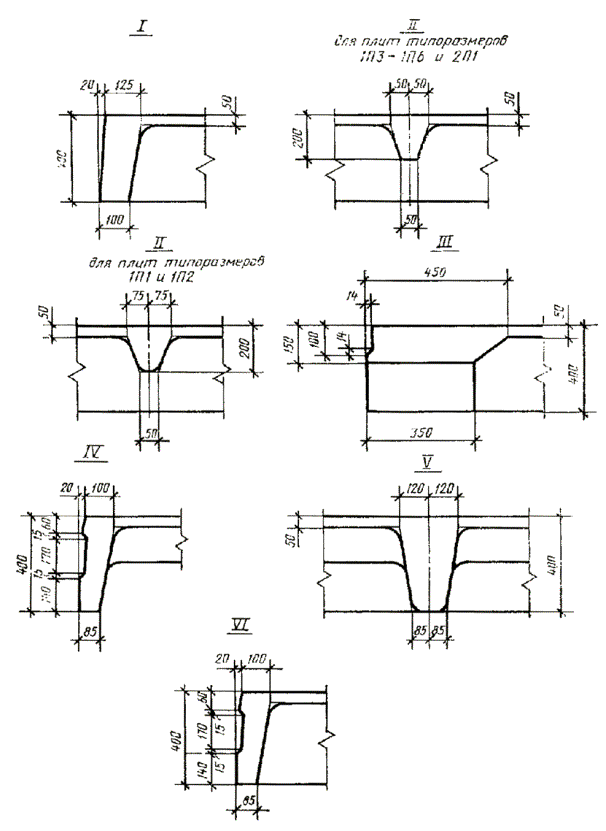

Черт. 1
ПЛИТЫ ТИПА 2П

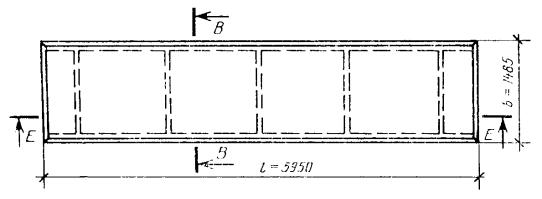

Плиты типоразмера 2П1 рядовые и рядовые у торца или температурного шва здания или сооружения

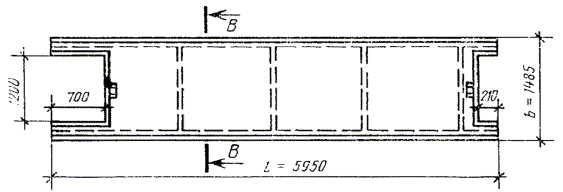

Плиты типоразмера 2П1 межколонные
Плиты типоразмера 2П1 межколонные у торца или температурного шва здания или сооружения
Черт. 2
Черт. 3
Черт. 4
Таблица 1
|
Размеры плиты, мм |
Масса плиты (справочная, т) |
Назначение плиты |
||
|
Длина l |
Ширина b |
|||
|
1П1 1П3 |
5550 |
2985 1485
|
4,73 (3,8) 2,20 (1,8) |
Рядовые и межколонные; рядовые и межколонные у торца или температурного шва здания или сооружения |
|
1П5 1П7 |
935 740 |
1,70 (1,4) 1,50 (1,2) |
Межколонные |
|
|
1П2 1П4 |
5050 |
2985 1485
|
4,35 (3,5) 2,10 (1,7) |
Рядовые и межколонные у торца или температурного шва здания или сооружения |
|
1П6 1П8 |
935 740 |
1,60 (1,3) 1,37 (1,1) |
Межколонные у торца или температурного шва здания или сооружения |
|
|
2П1 |
5950 |
1485 |
2,40 (1,9) |
Рядовые; рядовые у торца или температурного шва здания или сооружения |
|
2,30 (1,8) |
Межколонные |
|||
|
2,20 (1,8) |
Межколонные у торца или температурного шва здания или сооружения |
|||
Примечание. Масса плиты приведена для тяжелого бетона средней плотности 2500 кг/м3, а в скобках - для легкого бетона средней плотности 2000 кг/м3.
Таблица 2
|
Марка плиты, изготовленной из бетона |
Равномерно распределенная нагрузка на плиту, кПа (кгс/м2), при коэффициенте надежности по нагрузке |
Марка бетона по прочности на сжатие |
Расход материалов на плиту |
||||
|
тяжелого |
легкого |
gf = 1 |
gf > 1 |
Бетон, м3 |
Сталь, кг |
||
|
Плиты типоразмера 1П1 рядовые, межколонные, рядовые и межколонные у торца или температурного шва здания или сооружения |
|||||||
|
Ат-VI |
1П1-1АтVIT 1П1-2АтVIT 1П1-3АтVIT 1П1-4АтVIT 1П1-5АтVIT |
1П1-1АтVIП 1П1-2АтVIП 1П1-3АтVIП - - |
3,5 (360) 15,5 (1585) 17,9 (1825) 22,6 (2310) 27,0 (2750) |
4,4 (450) 18,4 (1875) 21,3 (2175) 27,2 (2775) 32,4 (3300) |
М350 М350 М400 М500 М500 |
1,89 |
91,2 117,4 137,5 173,1 224,4 |
|
Ат-V |
1П1-1АтVT 1П1-2АтVT 1П1-3АтVT 1П1-4АтVT 1П1-5АтVT |
1П1-1АтVП 1П1-2АтVП 1П1-3АтVП 1П1-4АтVП 1П1-5АтVП |
4,4 (445) 16,4 (1670) 21,2 (2160) 25,9 (2645) 28,4 (2900) |
5,4 (550) 19,4 (1975) 25,2 (2575) 31,1 (3175) 34,1 (3475) |
М250 М300 М350 М350 М400 |
97,2 126,6 147,9 184,7 242,8 |
|
|
Ат-VСК |
1П1-1АтVСКT-П 1П1-2АтVСКT-П 1П1-3АтVСКT-П 1П1-4АтVСКT-П 1П1-5АтVСКT-П |
1П1-1АтVСКП-П 1П1-2АтVСКП-П 1П1-3АтVСКП-П - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,0 (2750) |
4,4 (450) 15,7 (1600) 20,6 (2100) 26,5 (2700) 32,4 (3300) |
М250 М300 М350 М450 М450 |
97,2 126,6 150,0 192,0 250,1 |
|
|
А-IV |
1П1-1АIVT 1П1-2АIVT 1П1-3АIVT 1П1-4АIVT 1П1-5АIVT |
1П1-1АIVП 1П1-2АIVП 1П1-3АIVП 1П1-4АIVП 1П1-5АIVП |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 21,2 (2160) 17,3 (1760) 25,9 (2645) 22,0 (2245) 28,4 (2900) 27,0 (2750) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 25,2 (2575) 20,6 (2100) 31,1 (3175) 26,5 (2700) 34,1 (3475) 32,4 (3300) |
М200 М250 М300 M350 M350 |
97,2 137,0 161,6 210,8 270,9 |
|
|
Плиты типоразмера 1П2 рядовые и межколонные у торца или температурного шва здания или сооружения |
|||||||
|
Ат-VI |
1П2-1АтVIT 1П2-2АтVIT 1П2-3АтVIT 1П2-4АтVIT 1П2-5АтVIT |
1П1-1АтVIП 1П1-2АтVIП 1П1-3АтVIП - - |
3,5 (360) 15,5 (1585) 17,9 (1825) 22,6 (2310) 27,0 (2750) |
4,4 (450) 18,4 (1875) 21,3 (2.175) 27,2 (2775) 32,4 (3300) |
М350 М350 М400 М500 М500 |
1,74 |
84,8 101,4 119,2 151,6 193,1 |
|
Ат-V |
1П2-1АтVT 1П2-2АтVT 1П2-3АтVT 1П2-4АтVT 1П2-5АтVT |
1П1-1АтVП 1П1-2АтVП 1П1-3АтVП 1П1-4АтVП 1П1-5АтVП |
4,4 (445) 16,4 (1670) 21,2 (2160) 25,9 (2645) 28,4 (2900) |
5,4 (550) 19,4 (1975) 25,2 (2575) 31,1 (3175) 34,1 (3475) |
М250 М300 М350 М350 М400 |
84,8 109,0 127,6 161,2 208,3 |
|
|
Ат-VСК |
1П2-1АтVСКT-П 1П2-2АтVСКT-П 1П2-3АтVСКT-П 1П2-4АтVСКT-П 1П2-5АтVСКT-П |
1П2-1АтVСКП-П 1П2-2АтVСКП-П 1П2-3АтVСКП-П - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,0 (2750) |
4,4 (450) 15,7 (1600) 20,6 (2100) 26,5 (2700) 32,4 (3300) |
М250 М300 М350 М450 М450 |
84,8 109,0 129,7 168,5 215,6 |
|
|
А-IV |
1П2-1АIVT 1П2-2АIVT 1П2-3АIVT 1П2-4АIVT 1П2-5АIVT |
1П2-1АIVП 1П2-2АIVП 1П2-3АIVП 1П2-4АIVП 1П2-5АIVП |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 21,2 (2160) 17,3 (1760) 25,9 (2645) 22,0 (2245) 28,4 (2900) 27,0 (2750) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 25,2 (2575) 20,6 (2100) 31,1 (3175) 26,5 (2700) 34,1 (3475) 32,4 (3300) |
М200 М250 М300 M350 M350 |
90,4 117,4 139,3 178,9 232,1 |
|
|
Плиты типоразмера 1П3 рядовые, межколонные, рядовые и межколонные у торца или температурного шва здания или сооружения |
|||||||
|
Ат-VI |
1П3-1АтVIT 1П3-2АтVIT 1П3-3АтVIT 1П3-4АтVIT 1П3-5АтVIT 1П3-6АтVIT |
1П3-1АтVIП 1П3-2АтVIП 1П3-3АтVIП - - - |
3,5 (360) 15,5 (1585) 17,9 (1825) 22,6 (2310) 27,0 (2750) 33,9 (3455) |
4,4 (450) 18,4 (1875) 21,3 (2.175) 27,2 (2775) 32,4 (3300) 40,2 (4100) |
М350 М350 М400 М500 М500 М500 |
0,9 |
45,5 59,3 68,9 87,6 114,8 142,0 |
|
Ат-V |
1П3-1АтVT 1П3-2АтVT 1П3-3АтVT 1П3-4АтVT 1П3-5АтVT 1П3-6АтVIT 1П3-7АтVIT |
1П3-1АтVП 1П3-2АтVП 1П3-3АтVП 1П1-4АтVП 1П3-5АтVП - - |
4,4 (445) 16,4 (1670) 21,2 (2160) 25,9 (2645) 30,9 (3150) 36,2 (3690) 44,1 (4495) |
5,4 (550) 19,4 (1975) 25,2 (2575) 31,1 (3175) 37,0 (3775) 42,9 (4375) 52,7 (5375) |
М250 М300 М350 М350 М400 М450 М500 |
48,5 63,9 74,1 93,4 124,0 152,4 168,9 |
|
|
Ат-VСК |
1П3-1АтVСКT-П 1П3-2АтVСКT-П 1П3-3АтVСКT-П 1П3-4АтVСКT-П 1П3-5АтVСКT-П 1П3-6АтVСКT-П 1П3-7АтVСКT-П |
1П3-1АтVСКП-П 1П3-2АтVСКП-П 1П3-3АтVСКП-П - - - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,0 (2750) 33,9 (3455) 41,8 (4265) |
4,4 (450) 15,7 (1600) 20,6 (2100) 26,5 (2700) 32,4 (3300) 40,2 (4100) 50,0 (5100) |
М250 М300 М350 М450 М450 М500 М500 |
48,5 63,9 74,1 93,4 124,0 152,4 168,9 |
|
|
А-IV |
1П3-1АIVT 1П3-2АIVT 1П3-3АIVT 1П3-4АIVT 1П3-5АIVT 1П3-6АIVT 1П3-7АIVT |
1П3-1АIVП 1П3-2АIVП 1П3-3АIVП 1П3-4АIVП 1П3-5АIVП - - |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 21,2 (2160) 17,3 (1760) 25,9 (2645) 22,0 (2245) 30,9 (31500) 27,0 (2750) 36,2 (3690) 33,9 (3455) 44,1 (4495) 41,8 (4265) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 25,2 (2575) 20,6 (2100) 31,1 (3175) 26,5 (2700) 37,0 (3775) 32,4 (3300) 42,9 (4375) 40,2 (4100) 52,7 (5375) 50,0 (5100) |
М200 М250 М300 M350 M350 М450 М500 |
48,5 69,1 79,9 102,8 134,4 164,0 187,7 |
|
|
Плиты типоразмера 1П4 рядовые и межколонные у торца или температурного шва здания или сооружения |
|||||||
|
Ат-VI |
1П4-1АтVIT 1П4-2АтVIT 1П4-3АтVIT 1П4-4АтVIT 1П4-5АтVIT 1П4-6АтVIT |
1П4-1АтVIП 1П4-2АтVIП 1П4-3АтVIП - - - |
3,5 (360) 15,5 (1585) 17,9 (1825) 22,6 (2310) 27,0 (2750) 33,9 (3455) |
4,4 (450) 18,4 (1875) 21,3 (2.175) 27,2 (2775) 32,4 (3300) 40,2 (4100) |
М350 М350 М400 М500 М500 М500 |
0,83 |
42,2 51,2 59,6 76,8 99,0 123,8 |
|
Ат-V |
1П4-1АтVT 1П4-2АтVT 1П4-3АтVT 1П4-4АтVT 1П4-5АтVT 1П4-6АтVIT 1П4-7АтVIT |
1П4-1АтVП 1П4-2АтVП 1П4-3АтVП 1П4-4АтVП 1П4-5АтVП - - |
4,4 (445) 16,4 (1670) 21,2 (2160) 25,9 (2645) 30,9 (3150) 36,2 (3690) 44,1 (4495) |
5,4 (550) 19,4 (1975) 25,2 (2575) 31,1 (3175) 37,0 (3775) 42,9 (4375) 52,7 (5375) |
М250 М300 М350 М350 М400 М450 М500 |
42,2 55,.0 63,8 81,6 106,6 132,2 146,5 |
|
|
Ат-VСК |
1П4-1АтVСКT-П 1П4-2АтVСКT-П 1П4-3АтVСКT-П 1П4-4АтVСКT-П 1П4-5АтVСКT-П 1П4-6АтVСКT-П 1П4-7АтVСКT-П |
1П4-1АтVСКП-П 1П4-2АтVСКП-П 1П4-3АтVСКП-П - - - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,0 (2750) 33,9 (3455) 41,8 (4265) |
4,4 (450) 15,7 (1600) 20,6 (2100) 26,5 (2700) 32,4 (3300) 40,2 (4100) 50,0 (5100) |
М250 М300 М350 М450 М450 М500 М500 |
42,2 55,0 63,8 81,6 106,6 132,2 146,5 |
|
|
А-IV |
1П4-1АIVT 1П4-2АIVT 1П4-3АIVT 1П4-4АIVT 1П4-5АIVT 1П4-6АIVT 1П4-7АIVT |
1П4-1АIVП 1П4-2АIVП 1П4-3АIVП 1П4-4АIVП 1П4-5АIVП - - |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 21,2 (2160) 17,3 (1760) 25,9 (2645) 22,0 (2245) 30,9 (31500) 27,0 (2750) 36,2 (3690) 33,9 (3455) 44,1 (4495) 41,8 (4265) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 25,2 (2575) 20,6 (2100) 31,1 (3175) 26,5 (2700) 37,0 (3775) 32,4 (3300) 42,9 (4375) 40,2 (4100) 52,7 (5375) 50,0 (5100) |
М200 М250 М300 M350 M350 М450 М500 |
45,0 59,2 68,0 86,8 115,0 141,8 156,9 |
|
Плиты типоразмера 1П5 межколонные |
|||||||
|
Ат-VI |
1П5-1АтVIT 1П5-2АтVIT 1П5-3АтVIT 1П5-4АтVIT 1П5-5АтVIT 1П5-6АтVIT |
1П5-1АтVIП 1П5-2АтVIП 1П5-3АтVIП - - - |
3,5 (360) 15,5 (1585) 17,9 (1825) 22,6 (2310) 27,0 (2750) 33,9 (3455) |
4,4 (450) 18,4 (1875) 21,3 (2.175) 27,2 (2775) 32,4 (3300) 40,2 (4100) |
М350 М350 М400 М500 М500 М500 |
0,68 |
38,5 42,1 45,7 54,3 58,9 84,0 |
|
Ат-V |
1П5-1АтVT 1П5-2АтVT 1П5-3АтVT 1П5-4АтVT 1П5-5АтVT 1П5-6АтVIT 1П5-7АтVIT |
1П5-1АтVП 1П5-2АтVП 1П5-3АтVП 1П5-4АтVП 1П5-5АтVП - - |
4,4 (445) 16,4 (1670) 21,2 (2160) 25,9 (2645) 30,9 (3150) 36,2 (3690) 44,1 (4495) |
5,4 (550) 19,4 (1975) 25,2 (2575) 31,1 (3175) 37,0 (3775) 42,9 (4375) 52,7 (5375) |
М250 М300 М350 М350 М400 М450 М500 |
38,5 45,7 49,9 58,9 64,1 84,0 99,6 |
|
|
Ат-VСК |
1П5-1АтVСКT-П 1П5-2АтVСКT-П 1П5-3АтVСКT-П 1П5-4АтVСКT-П 1П5-5АтVСКT-П 1П5-6АтVСКT-П 1П5-7АтVСКT-П |
1П5-1АтVСКП-П 1П5-2АтVСКП-П 1П5-3АтVСКП-П - - - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,0 (2750) 33,9 (3455) 41,8 (4265) |
4,4 (450) 15,7 (1600) 20,6 (2100) 26,5 (2700) 32,4 (3300) 40,2 (4100) 50,0 (5100) |
М250 М300 М350 М450 М450 М500 М500 |
38,5 45,7 49,9 58,9 64,1 84,0 99,6 |
|
|
А-IV |
1П5-1АIVT 1П5-2АIVT 1П5-3АIVT 1П5-4АIVT 1П5-5АIVT 1П5-6АIVT 1П5-7АIVT |
1П5-1АIVП 1П5-2АIVП 1П5-3АIVП 1П5-4АIVП 1П5-5АIVП - - |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 21,2 (2160) 17,3 (1760) 25,9 (2645) 22,0 (2245) 30,9 (31500) 27,0 (2750) 36,2 (3690) 33,9 (3455) 44,1 (4495) 41,8 (4265) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 25,2 (2575) 20,6 (2100) 31,1 (3175) 26,5 (2700) 37,0 (3775) 32,4 (3300) 42,9 (4375) 40,2 (4100) 52,7 (5375) 50,0 (5100) |
М200 М250 М300 M350 M350 М450 М500 |
38,5 49,9 54,5 64,1 69,9 93,4 110,0 |
|
|
Плиты типоразмера 1П6 межколонные у торца или температурного шва здания или сооружения |
|||||||
|
Ат-VI |
1П6-1АтVIT 1П6-2АтVIT 1П6-3АтVIT 1П6-4АтVIT 1П6-5АтVIT 1П6-6АтVIT |
1П6-1АтVIП 1П6-2АтVIП 1П6-3АтVIП - - - |
3,5 (360) 15,5 (1585) 17,9 (1825) 22,6 (2310) 27,0 (2750) 33,9 (3455) |
4,4 (450) 18,4 (1875) 21,3 (2175) 27,2 (2775) 32,4 (3300) 40,2 (4100) |
М350 М350 М400 М500 М500 М500 |
0,63 |
35,8 39,2 42,4 50,3 54,5 78,0 |
|
Ат-V |
1П6-1АтVT 1П6-2АтVT 1П6-3АтVT 1П6-4АтVT 1П6-5АтVT 1П6-6АтVIT 1П6-7АтVIT |
1П6-1АтVП 1П6-2АтVП 1П6-3АтVП 1П6-4АтVП 1П6-5АтVП - - |
4,4 (445) 16,4 (1670) 21,2 (2160) 25,9 (2645) 30,9 (3150) 36,2 (3690) 44,1 (4495) |
5,4 (550) 19,4 (1975) 25,2 (2575) 31,1 (3175) 37,0 (3775) 42,9 (4375) 52,7 (5375) |
М250 М300 М350 М350 М400 М450 М500 |
35,8 42,4 46,2 54,5 59,3 78,0 92,6 |
|
|
Ат-VСК |
1П6-1АтVСКT-П 1П6-2АтVСКT-П 1П6-3АтVСКT-П 1П6-4АтVСКT-П 1П6-5АтVСКT-П 1П6-6АтVСКT-П 1П6-7АтVСКT-П |
1П6-1АтVСКП-П 1П6-2АтVСКП-П 1П6-3АтVСКП-П - - - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,0 (2750) 33,9 (3455) 41,8 (4265) |
4,4 (450) 15,7 (1600) 20,6 (2100) 26,5 (2700) 32,4 (3300) 40,2 (4100) 50,0 (5100) |
М250 М300 М350 М450 М450 М500 М500 |
35,8 42,4 46,2 54,5 59,3 78,0 92,6 |
|
|
А-IV |
1П6-1АIVT 1П6-2АIVT 1П6-3АIVT 1П6-4АIVT 1П6-5АIVT 1П6-6АIVT 1П6-7АIVT |
1П6-1АIVП 1П6-2АIVП 1П6-3АIVП 1П6-4АIVП 1П6-5АIVП - - |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 21,2 (2160) 17,3 (1760) 25,9 (2645) 22,0 (2245) 30,9 (31500) 27,0 (2750) 36,2 (3690) 33,9 (3455) 44,1 (4495) 41,8 (4265) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 25,2 (2575) 20,6 (2100) 31,1 (3175) 26,5 (2700) 37,0 (3775) 32,4 (3300) 42,9 (4375) 40,2 (4100) 52,7 (5375) 50,0 (5100) |
М200 М250 М300 M350 M350 М450 М500 |
35,8 46,2 50,4 59,3 64,5 86,6 102,2 |
|
Плиты типоразмера 1П7 межколонные |
|||||||
|
- |
1П7-1T 1П7-2Т 1П7-3Т 1П7-4Т 1П7-5Т 1П7-6Т |
1П7-1П 1П7-2П 1П7-3П 1П7-4П - - |
3,5 (360) 13,2 (1350) 17,2 (1750) 27,0 (2750) 33,8 (3450) 41,7 (4250) |
4,4 (450) 15,7 (1600) 20,6 (2100) 32,4 (3300) 40,2 (4100) 50,0 (5100) |
M200 M200 M200 M300 M400 M500 |
0,6 |
45,5 63,9 78,9 89,3 101,1 127,2 |
|
Плиты типоразмера 1П8 межколонные у торца или температурного шва здания или сооружения |
|||||||
|
- |
1П8-1Т 1П8-2Т 1П8-3Т 1П8-4Т 1П8-5Т 1П8-6Т |
1П8-1П 1П8-2П 1П8-3П 1П8-4П - - |
3,5 (360) 13,2 (1350) 17,2 (1750) 27,0 (2750) 33,8 (3450) 41,7 (4250) |
4,4 (450) 15,7 (1600) 20,6 (2100) 32,4 (3300) 40,2 (4100) 50,0 (5100) |
M200 M200 M200 M300 M400 M500 |
0,55 |
42,6 59,5 72,2 82,2 92,8 116,5 |
Плиты типоразмера 2П1 рядовые |
|||||||
|
Ат-VI |
2П1-1АтVIТ 2П1-2ATVIT 2П1-3АтVIТ 2П1-4АтVIТ 2П1-5ATVIT |
2П1-1АтVIП 2П1-2АтVIП 2П1-3АтVIП - - |
4,4 (445) 14,7 (1500) 17,9 (1825) 22,6 (2310) 27,0 (2750) |
5,4 (550) 17,4 (1775) 21,3 (2175) 27,2 (2775) 32,4 (3300) |
M350 M350 M400 M500 M500 |
0,95 |
55,7 74,0 86,1 109,8 137,6 |
|
Ат-V |
2П1-1АтVТ 2П1-2АтVТ 2П1-3АтVТ 2П1-4АтVТ 2П1-5АтVТ 2П1-6АтVТ |
2П1-1АтVП 2П1-2АтVП 2П1-3АтVП 2П1-4АтVП - - |
4,4 (445) 17,2 (1755) 20,8 (2120) 26,8 (2730) 30,9 (3150) 36,2 (3690) |
5,4 (550) 20,3 (2075) 24,8 (2525) 32,1 (3275) 37,0 (3775) 42,9 (4375) |
M250 M300 M350 M400 M450 M500 |
58,9 79,0 91,7 116,0 147,6 185,2 |
|
|
Ат-VСК |
2П1-1АтVСКТ-П 2П1-2АтVСКТ-П 2П1-3АтVСКТ-П 2П1-4АтVСКТ-П 2П1-5АтVСКТ-П 2П1-6АтVСКТ-П |
2П1-1АтVСКП-П 2П1-2АтVСКП-П 2П1-3АтVСКП-П - - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,6 (2815) 33,9 (3455) |
4,4 (450) 15,7 (1600) 20,5 (2100) 26,5 (2700) 33,1 (3375) 40,2 (4100) |
M250 M350 M400 M450 M500 M600 |
58,9 79,0 91,7 116,0 147,6 185,2 |
|
|
А-IV |
2П1-1AIVT 2П1-2AIVT 2П1-3AIVT 2П1-4AIVT 2П1-5AIVT 2П1-6AIVT |
2П1-1AIVП 2П1-2AIVП 2П1-3AIVП 2П1-4AIVП - - |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 20,8 (2120) 17,3 (1760) 25,9 (2645) 22,0 (2245) 30,9 (3150) 27,6 (2815) 36,2 (3690) 33,9 (3455) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 24,8 (2525) 20,5 (2100) 31,1 (3175) 26,5 (2700) 37,0 (3775) 33,1 (3375) 42,9 (4375) 40,2 (4100) |
M200 M300 M350 M350 M450 M500 |
62,7 84,6 97,9 126,4 158,8 197,6 |
|
Плиты типоразмера 2П1 рядовые у торца или температурного шва здания или сооружения |
|||||||
|
Ат-VI |
2П1-1АтVIТ-1 2П1-2ATVIT-1 2П1-3АтVIТ-1 2П1-4АтVIТ-1 2П1-5ATVIT-1 |
2П1-1АтVIП-1 2П1-2АтVIП-1 2П1-3АтVIП-1 - - |
4,4 (445) 14,7 (1500) 17,9 (1825) 22,6 (2310) 27,0 (2750) |
5,4 (550) 17,4 (1775) 21,3 (2175) 27,2 (2775) 32,4 (3300) |
M350 M350 M400 M500 M500 |
0,95 |
58,1 76,4 88,5 112,2 140,0 |
|
Ат-V |
2П1-1АтVТ-1 2П1-2АтVТ-1 2П1-3АтVТ-1 2П1-4АтVТ-1 2П1-5АтVТ-1 2П1-6АтVТ-1 |
2П1-1АтVП-1 2П1-2АтVП-1 2П1-3АтVП-1 2П1-4АтVП-1 - - |
4,4 (445) 17,2 (1755) 20,8 (2120) 26,8 (2730) 30,9 (3150) 36,2 (3690) |
5,4 (550) 20,3 (2075) 24,8 (2525) 32,1 (3275) 37,0 (3775) 42,9 (4375) |
M250 M300 M350 M400 M450 M500 |
61,3 81,4 94,1 118,4 150,0 187,6 |
|
|
Ат-VСК |
2П1-1АтVСКТ-1П 2П1-2АтVСКТ-1П 2П1-3АтVСКТ-1П 2П1-4АтVСКТ-1П 2П1-5АтVСКТ-1П 2П1-6АтVСКТ-1П |
2П1-1АтVСКП-1П 2П1-2АтVСКП-1П 2П1-3АтVСКП-1П - - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,6 (2815) 33,9 (3455) |
4,4 (450) 15,7 (1600) 20,5 (2100) 26,5 (2700) 33,1 (3375) 40,2 (4100) |
M250 M350 M400 M450 M500 M600 |
61,3 81,4 94,1 118,4 150,0 187,6 |
|
|
А-IV |
2П1-1AIVT-1 2П1-2AIVT-1 2П1-3AIVT-1 2П1-4AIVT-1 2П1-5AIVT-1 2П1-6AIVT-1 |
2П1-1AIVП-1 2П1-2AIVП-1 2П1-3AIVП-1 2П1-4AIVП-1 - - |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 20,8 (2120) 17,3 (1760) 25,9 (2645) 22,0 (2245) 30,9 (3150) 27,6 (2815) 36,2 (3690) 33,9 (3455) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 24,8 (2525) 20,5 (2100) 31,1 (3175) 26,5 (2700) 37,0 (3775) 33,1 (3375) 42,9 (4375) 40,2 (4100) |
M200 M300 M350 M350 M450 M500 |
65,1 87,0 100,3 128,8 161,2 200,0 |
|
Плиты типоразмера 2П1 межколонные |
|||||||
|
Ат-VI |
2П1-1АтVIТ-2 2П1-2ATVIT-2 2П1-3АтVIТ-2 2П1-4АтVIТ-2 2П1-5ATVIT-2 |
2П1-1АтVIП-2 2П1-2АтVIП-2 2П1-3АтVIП-2 - - |
4,4 (445) 14,7 (1500) 17,9 (1825) 22,6 (2310) 27,0 (2750) |
5,4 (550) 17,4 (1775) 21,3 (2175) 27,2 (2775) 32,4 (3300) |
M350 M350 M400 M500 M500 |
0,9 |
54,8 77,9 89,7 111,1 138,0 |
|
Ат-V |
2П1-1АтVТ-2 2П1-2АтVТ-2 2П1-3АтVТ-2 2П1-4АтVТ-2 2П1-5АтVТ-2 2П1-6АтVТ-2 |
2П1-1АтVП-2 2П1-2АтVП-2 2П1-3АтVП-2 2П1-4АтVП-2 - - |
4,4 (445) 17,2 (1755) 20,8 (2120) 26,8 (2730) 30,9 (3150) 36,2 (3690) |
5,4 (550) 20,3 (2075) 24,8 (2525) 32,1 (3275) 37,0 (3775) 42,9 (4375) |
M250 M300 M350 M400 M450 M500 |
58,0 82,9 95,3 117,3 148,6 186,1 |
|
|
Ат-VСК |
2П1-1АтVСКТ-2П 2П1-2АтVСКТ-2П 2П1-3АтVСКТ-2П 2П1-4АтVСКТ-2П 2П1-5АтVСКТ-2П 2П1-6АтVСКТ-2П |
2П1-1АтVСКП-2П 2П1-2АтVСКП-2П 2П1-3АтVСКП-2П - - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,6 (2815) 33,9 (3455) |
4,4 (450) 15,7 (1600) 20,5 (2100) 26,5 (2700) 33,1 (3375) 40,2 (4100) |
M250 M350 M400 M450 M500 M600 |
58,0 82,9 95,3 117,3 148,6 186,1 |
|
|
А-IV |
2П1-1AIVT-2 2П1-2AIVT-2 2П1-3AIVT-2 2П1-4AIVT-2 2П1-5AIVT-2 2П1-6AIVT-2 |
2П1-1AIVП-2 2П1-2AIVП-2 2П1-3AIVП-2 2П1-4AIVП-2 - - |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 20,8 (2120) 17,3 (1760) 25,9 (2645) 22,0 (2245) 30,9 (3150) 27,6 (2815) 36,2 (3690) 33,9 (3455) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 24,8 (2525) 20,5 (2100) 31,1 (3175) 26,5 (2700) 37,0 (3775) 33,1 (3375) 42,9 (4375) 40,2 (4100) |
M200 M300 M350 M350 M450 M500 |
61,8 88,5 101,5 127,7 159,8 198,5 |
|
Плиты типоразмера 2П1 межколонные у торца или температурного шва здания |
|||||||
|
Ат-VI |
2П1-1АтVIТ-3 2П1-2ATVIT-3 2П1-3АтVIТ-3 2П1-4АтVIТ-3 2П1-5ATVIT-3 |
2П1-1АтVIП-3 2П1-2АтVIП-3 2П1-3АтVIП-3 - - |
4,4 (445) 14,7 (1500) 17,9 (1825) 22,6 (2310) 27,0 (2750) |
5,4 (550) 17,4 (1775) 21,3 (2175) 27,2 (2775) 32,4 (3300) |
M350 M350 M400 M500 M500 |
0,88 |
57,7 78,9 90,7 112,0 139,8 |
|
Ат-V |
2П1-1АтVТ-3 2П1-2АтVТ-3 2П1-3АтVТ-3 2П1-4АтVТ-3 2П1-5АтVТ-3 2П1-6АтVТ-3 |
2П1-1АтVП-3 2П1-2АтVП-3 2П1-3АтVП-3 2П1-4АтVП-3 - - |
4,4 (445) 17,2 (1755) 20,8 (2120) 26,8 (2730) 30,9 (3150) 36,2 (3690) |
5,4 (550) 20,3 (2075) 24,8 (2525) 32,1 (3275) 37,0 (3775) 42,9 (4375) |
M250 M300 M350 M400 M450 M500 |
60,9 83,9 96,3 118,2 149,8 185,5 |
|
|
Ат-VСК |
2П1-1АтVСКТ-3П 2П1-2АтVСКТ-3П 2П1-3АтVСКТ-3П 2П1-4АтVСКТ-3П 2П1-5АтVСКТ-3П 2П1-6АтVСКТ-3П |
2П1-1АтVСКП-3П 2П1-2АтVСКП-3П 2П1-3АтVСКП-3П - - - |
3,5 (360) 13,2 (1350) 17,3 (1760) 22,0 (2245) 27,6 (2815) 33,9 (3455) |
4,4 (450) 15,7 (1600) 20,5 (2100) 26,5 (2700) 33,1 (3375) 40,2 (4100) |
M250 M350 M400 M450 M500 M600 |
60,9 83,9 96,3 118,2 149,8 185,5 |
|
|
А-IV |
2П1-1AIVT-3 2П1-2AIVT-3 2П1-3AIVT-3 2П1-4AIVT-3 2П1-5AIVT-3 2П1-6AIVT-3 |
2П1-1AIVП-3 2П1-2AIVП-3 2П1-3AIVП-3 2П1-4AIVП-3 - - |
4,4 (445) 3,5 (360) 16,4 (1670) 13,2 (1350) 20,8 (2120) 17,3 (1760) 25,9 (2645) 22,0 (2245) 30,9 (3150) 27,6 (2815) 36,2 (3690) 33,9 (3455) |
5,4 (550) 4,4 (450) 19,4 (1975) 15,7 (1600) 24,8 (2525) 20,5 (2100) 31,1 (3175) 26,5 (2700) 37,0 (3775) 33,1 (3375) 42,9 (4375) 40,2 (4100) |
M200 M300 M350 M350 M450 M500 |
64,7 89,5 102,5 128,6 161,0 197,9 |
|
Примечания:
1. Нагрузка на плиты с напрягаемой арматурой класса А-IV указана: в числителе - для плит, эксплуатируемых в условиях воздействия неагрессивной среды, в знаменателе - для плит, эксплуатируемых в условиях воздействия агрессивной газообразной среды.
2. Нагрузки приведены с учетом коэффициента надежности по назначению gn = 1,0 и без учета веса плиты (с заливкой швов раствором), который равен:
для плит шириной 1,5 и 3,0 м из тяжелого бетона - 2,9 кПа (295 кгс/м2) при gf = 1,0 и 3,2 кПа (325 кгс/м2) при gf > 1, а из легкого бетона - 2,35 кПа (240 кгс/м2) при gf = 1 и 2,60 кПа (265 кгс/м2) при gf > 1;
для плит шириной 0,95 м из тяжелого бетона - 3,6 кПа (370 кгс/м2) при gf = 1 и 4,0 кПа (405 кгс/м2) при gf > 1, а из легкого бетона - 3,0 кПа (305 кгс/м2) при gf = 1 и 3,3 кПа (335 кгс/м2) при gf > 1;
для плит шириной 0,75 м из тяжелого бетона - 4,1 кПа (415 кгс/м2) при gf = 1 и 4,5 кПа (455 кгс/м2) при gf > 1, а из легкого бетона - 3,2 кПа (330 кгс/м2) при gf = 1 и 3,6 кПа (365 кгс/м2) при gf > 1.
3. В таблице не приведены марки плит типоразмеров 1П3 и 2П1 с круглыми отверстиями для установки вентиляционных устройств и марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие квадратных и круглых отверстий, дополнительных закладных изделий, стойкость при наличии агрессивных сред, стойкость с сейсмическим воздействиям, к воздействию низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серий 1.442.1-1 и 1.442.1-2 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23009-78.
4. В случае установки в плитах дополнительных закладных изделий (п. 1.4) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.
5. В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, Ат-IVС или Ат-IVK вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно АтV на AV и AIV на АтIVC или АтIVK.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серий 1.442.1-1 и 1.442.1-2.
2.2. Плиты должны удовлетворять требованиям по прочности, жесткости и трещиностойкости, установленным рабочими чертежами на эти плиты.
2.3. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:
по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);
по морозостойкости бетона;
к маркам сталей для закладных изделий, в том числе для монтажных петель;
по отклонениям толщины защитного слоя бетона до арматуры;
по защите от коррозии;
по применению форм для изготовления плит.
2.4. Плиты следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/м3 включ.) или легкого бетона (средней плотности более 1800 до 2000 кг/м включ.) марок по прочности на сжатие, указанных в табл. 2.
2.5. Коэффициент вариации прочности бетона и партии для плит высшей категории качества не должен быть более 9 %.
2.6. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.
Значение нормируемой передаточной прочности бетона предварительно напряженных плит в зависимости от марки бетона, вида и класса напрягаемой арматурной стали должно соответствовать указанному в рабочих чертежах на эти плиты.
2.7. Значение нормируемой отпускной прочности бетона предварительно напряженных плит принимают равным значению нормируемой передаточной прочности, а плит с ненапрягаемой арматурой - равным 70 % марки бетона по прочности на сжатие. При поставке плит в холодный период года значение нормируемой отпускной прочности бетона может быть повышено, но не более 85 % марки бетона по прочности на сжатие.
Значение нормируемой отпускной прочности бетона должно соответствовать указанному в проектной документации на конкретное здание или сооружение и в заказе на изготовление плит согласно требованиям ГОСТ 13015.0-83.
2.8. Легкий бетон плит должен иметь плотную структуру и удовлетворять требованиям ГОСТ 25820-83 по показателям пористости уплотненной бетонной смеси и отклонению средней плотности бетона.
2.9. Качество материалов, применяемых для приготовления бетона, должно обеспечивать выполнение технических требований к бетону, установленных настоящим стандартом, и удовлетворять требованиям для тяжелого бетона - ГОСТ 26633-85, для легкого бетона - ГОСТ 25820-83.
2.10. Для плит, эксплуатируемых при слабо- и среднеагрессивной степени воздействия газообразной среды, следует применять бетон, удовлетворяющий требованиям, установленным проектной документацией (согласно требованиям строительных норм и правил по проектированию защиты строительных конструкций от коррозии) и указанным в заказе на изготовление плит.
2.11. В качестве напрягаемой арматуры предварительно напряженных плит, эксплуатируемых в условиях воздействия неагрессивной среды, следует применять арматурную сталь классов Ат-VI, Aт-V, A-V, A-IVC, А-IV, а плит, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - арматурную сталь классов Ат-VCK, A-IV и Ат-IVK.
Для плит первой категории качества вместо напрягаемой арматурной стали класса A-IV допускается применять арматурную сталь класса А-IIIв, изготовляемую из арматурной стали класса А-III, упроченной вытяжкой, с контролем величины напряжения и предельного удлинения в соответствии с указаниями, приведенными в рабочих чертежах серий 1.442.1-1 и 1.442.1-2.
2.12. В качестве ненапрягаемой арматуры следует применять арматурную сталь классов Ат-IIIС, Ат-III и Вр-I.
Применение арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.
2.13. Арматурная сталь должна удовлетворять требованиям:
термомеханически и термически упроченная арматурная сталь классов Ат-VI, Aт-V, Aт-VСК, A-IVC, Ат-IVК и Ат-IIIС - ГОСТ 10884-81;
стержневая горячекатаная арматурная сталь классов А-V, A-IV и А-III - ГОСТ 5781-82;
арматурная проволока класса Вр-I - ГОСТ 6727-80.
2.14. Марки арматурной стали, применяемой для армирования плит, должны соответствовать маркам, установленным проектной документацией согласно СНиП 2.03.01-84 и указанным в заказе на изготовление плит.
2.15. Форма и размеры арматурных и закладных изделий, а также их положение в плитах должны соответствовать указанным в рабочих чертежах серий 1.442.1-1 и 1.442.1-2.

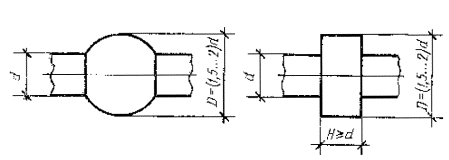

2.16. Постоянные анкеры напрягаемой арматуры следует выполнять в виде опрессованных обойм или высаженных головок. Форма и размеры опрессованных обойм и высаженных головок должны соответствовать указанным на черт. 5.
Высаженная головка Опрессованная обойма
Черт. 5
2.17. Натяжение арматурной стали классов Ат-V, Aт-VСК, Aт-IVC, Ат-IVК, Ат-V, A-IV и А-IIIв следует осуществлять электротермическим или механическим способами, стали классов Ат-VI - механическим способом.
2.18. Значения напряжений в напрягаемой арматуре, контролируемой по окончании натяжения ее на упоры, должны соответствовать приведенным в проектной документации на плиты.
Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать ±10 %.
2.19. Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 3.
Таблица 3
мм
|
Наименование геометрического параметра |
Пред. откл. для плит категории качества |
||
|
первой |
высшей |
||
|
Отклонение от линейного размера |
Длина плиты Ширина плиты: 740 и 935 1485 2985 Высота плиты Толщина полки, размеры ребер Положение проемов, отверстий и вырезов Положение закладных изделий в плоскости плиты: опорные изделия дополнительные изделия из плоскости плиты |
±10 ±4 +5 ±8 ±5 -3, +5 5 5 10 3 |
±10 ±4 ±5 ±8 ±5 -3, +5 5 5 10 3 |
|
Отклонение от прямолинейности |
Прямолинейность профиля наружной боковой поверхности плит: на заданной длине 1000 на всей длине |
3 8 |
3 5 |
|
Отклонение от плоскостности |
Плоскостность нижней поверхности плиты относительно условной плоскости, проходящей через три угловые точки плиты |
10 |
8 |
|
Отклонение от равенства диагоналей |
Разность длин диагоналей верхней плоскости плиты |
16 |
12 |
2.20. Требования к качеству поверхностей и внешнему виду плит по ГОСТ 13015.0-83.
Категория бетонной поверхности плит должна соответствовать установленной проектной документацией на конкретное здание или сооружение и указанной в заказе на изготовление плит.
2.21. В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:
усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;
поперечных в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на плиты;
поперечных в торцевых ребрах, ширина которых не должна превышать 0,3 мм.
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки плит - по ГОСТ 13015.1-81 и настоящему стандарту. При этом плиты принимают:
по результатам периодических испытаний - по показателям морозостойкости бетона, пористости уплотненной смеси легкого бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;
по результатам приемо-сдаточных испытаний - по показателям прочности бетона (марки бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности.
3.2. Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением только для типоразмеров 1П1, 1П3 и 2П1 перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.
3.3. Испытания бетона по показателю пористости (объему межзерновых пустот) уплотненной смеси легкого бетона следует проводить не реже одного раза в месяц.
3.4. Плиты по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия технологических трещин следует принимать по результатам одноступенчатого выборочного контроля.
4. МЕТОДЫ КОНТРОЛЯ
4.1. Испытания плит по прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.
4.2. Прочность бетона плит следует определять по ГОСТ 10180-78 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.
При контроле прочности бетона неразрушающими методами фактическую передаточную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-78 или приборами механического действия по ГОСТ 22690.0-77 - ГОСТ 22690.4-77, а также другими методами, предусмотренными стандартами на методы испытаний бетона.
4.3. Морозостойкость бетона плит следует определять по ГОСТ 10060-86 на серии образцов, изготовленных из бетонной смеси рабочего состава.
4.4. Водонепроницаемость бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.
4.5. Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.
4.6. Среднюю плотность легкого бетона плит следует определять по ГОСТ 12730.1-78 или ГОСТ 17623-78.
4.7. Методы контроля и испытаний сварных арматурных и закладных изделий следует принимать по ГОСТ 10922-75 и ГОСТ 23858-79.
4.8. Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.
4.9. Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015-75.
4.10. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83 и ГОСТ 22904-78.
5. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.
5.2. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.
Дополнительно в документе о качестве плит должна быть приведена марка бетона по морозостойкости, а для плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, - марка бетона по водонепроницаемости (если эти показатели приведены в заказе на изготовление плит).
5.3. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.
5.3.1. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.
5.3.2. Высота штабеля плит не должна превышать 2,5 м.
5.3.3. Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.
5.3.4. При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений [ЦНИИпромзданий] Госстроя СССР
Научно-исследовательским институтом бетона и железобетона [НИИЖБ] Госстроя СССР
Научно-исследовательским институтом строительных конструкций [НИИСК] Госстроя СССР
ИСПОЛНИТЕЛИ
В.М. Трахтенгерц (руководитель темы); Г.В. Выжигин, канд. техн. наук; Т.Е. Суровова; О.А. Дорожкина; В.И. Пименова; Г.И. Бердичевский, д-р техн. наук; А.Е. Кузьмичев, канд. техн. наук; В.П. Ковтунов, канд. техн. наук; Н.Н. Светликова
2. ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений [ЦНИИпромзданий] Госстроя СССР
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 02.03.87 № 41
4. ВЗАМЕН ГОСТ 21506-76 [в части плит высотой 400 мм]
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта |
|
ГОСТ 10060-86 |
|
|
ГОСТ 10180-78 |
|
|
ГОСТ 10181.3-81 |
|
|
ГОСТ 10922-75 |
|
|
ГОСТ 13015-75 |
|
|
ГОСТ 17623-78 |
|
|
ГОСТ 17624-78 |
|
|
ГОСТ 22690.0-77 - 22690.4-77 |
|
|
ГОСТ 22904-78 |
|
|
ГОСТ 25820-83 |
|
|
ГОСТ 26633-85 |
|
|
Вводная часть |
|
|
Вводная часть, 2.14 |
|
|
Вводная часть |
СОДЕРЖАНИЕ
