ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПЛИТЫ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ ГОСТ 26434-85
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Москва
РАЗРАБОТАН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР ИСПОЛНИТЕЛИ Л. С. Экслер (руководитель темы); И. В. Гаврилова; А. А. Тучнин, канд. техн. наук; Д. К. Баулин; В. С. Зырянов, канд. техн. наук; М. Ф. Евсеева; В. И. Деньщиков ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР Зам. председателя С. Г. Змеул УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 29 декабря 1984 г. № 235 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета СССР по делам строительства от 29 декабря 1984 г. № 235 срок введения установлен с 01.01.86 1. Настоящий стандарт распространяется на сборные железобетонные плиты, изготовляемые из конструкционных тяжелого и легкого бетонов и предназначенные для несущей части перекрытий жилых зданий. Стандарт устанавливает типы, основные размеры и параметры плит, которые следует предусматривать в разрабатываемых новых и пересматриваемых действующих стандартах (технических условиях) и типовой проектной документации на плиты конкретных типов. 2. Плиты подразделяют на следующие типы: 1П - сплошные однослойные плиты толщиной 120 мм; 2П - то же, толщиной 160 мм; 1ПК - многопустотные плиты толщиной 220 мм, с круглыми пустотами диаметром 159 мм; 2ПК - то же, с круглыми пустотами диаметром 140 мм; ПБ - многопустотные плиты толщиной 220 мм безопалубочного формования. Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона. Примечание. Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа. 2.1. Плиты всех типов могут быть предусмотрены для опирания по двум или трем сторонам или по контуру. 2.2. В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размерами, установленными для перекрытий общественных зданий. 3. Координационные длина и ширина плит должны соответствовать указанным в табл. 1. Таблица 1

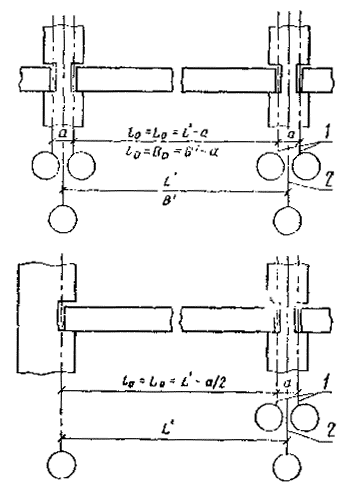

Примечания: l. Для плит типа ПБ в обозначении типоразмера, приведенном в таблице, следует заменить 1ПК на ПБ. 2. Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м3. 3. Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плит. 3.1. Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания (черт. 1). В случаях, когда согласно СТ СЭВ 1001-78 во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или его половины (черт. 2). 4. Конструктивную длину и ширину плит следует принимать равными соответствующему координационному размеру (табл. 1), уменьшенному на размер зазора между смежными плитами а1, указанный в табл. 2. При наличии в местах сопряжения плит разделяющих элементов, геометрические оси которых совмещены с координационными осями (например, монолитные антисейсмические пояса), конструктивную длину плит следует принимать равной соответствующему координационному размеру (табл. 1), уменьшенному на размер разделяющего элемента а2, указанный в табл. 2. l0 - координационная длина плиты; L0 и В0 - расстояние соответственно между поперечными и продольными координационными осями здания Черт. 1 1 - координационные оси здания; 2 - разбивочная ось здания; l0 - координационная длина плиты; L0 и B0 - расстояние соответственно между поперечными и продольными координационными осями здания; L' и В' - расстояние соответственно между поперечными и продольными разбивочными осями здания; а - расстояние между парными координационными осями Черт. 2 Таблица 2
Примечание. При определении конструктивной длины плиты перекрытия следует учитывать один из дополнительных размеров, указанных в таблице. В случае необходимости перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания (например, для плит, опираемых на всю толщину стены лестничной клетки крупнопанельных зданий с поперечными несущими стенами), конструктивную длину следует принимать равной соответствующему координационному размеру (табл. 1), увеличенному на размер а3, указанный в табл. 2. 5. Плиты в зависимости от их расположения в перекрытиях применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит) равные 3,0; 4,5; 6,0 и 8,0 кПа (соответственно 300, 450, 600 и 800 кгс/м2). 6. Плиты должны обеспечивать предел огнестойкости, предусмотренный СНиП II-2-80 в зависимости от требуемой степени огнестойкости здания. 7. Индексы изоляции воздушного шума плит и индексы приведенного уровня ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия согласно СНиП II-12-77, приведены в табл. 3. Конструкции пола, применяемые в перекрытиях, в зависимости от типа плиты, приведены в рекомендуемом приложении. 8. Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779-82. Категория нижней потолочной бетонной поверхности плит устанавливается А2 по ГОСТ 13015.0-83. Таблица 3
Примечание. Для плит типа ПБ параметры звукоизоляции устанавливают в зависимости от формы и размеров пустот. 9. Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009-78. Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами. Первая группа содержит обозначение типа плиты и ее конструктивные длину и ширину в дециметрах (значения которых округляют до целого числа). Во второй группе указывают: значение расчетной нагрузки в кПа; класс напрягаемой арматуры для предварительно напряженных плит; вид бетона для плит, изготовляемых из легкого бетона (обозначаемый прописной буквой Л). В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит и их стойкость к сейсмическим и другим воздействиям, а также обозначения конструктивных особенностей плит (наличие, размеры и расположение проемов, вид и расположение арматурных выпусков и закладных изделий и др.). Особые условия применения плит обозначают прописными буквами, а конструктивные особенности плит - строчными буквами или арабскими цифрами. Пример условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м2), изготовляемой из тяжелого бетона с напрягаемой арматурой класса Ат-v: 1ПК60.15-4.5АтV ПРИЛОЖЕНИЕРекомендуемое ПРИМЕНЯЕМЫЕ КОНСТРУКЦИИ ПОЛА
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
