ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АРМАТУРНЫЕ
И МОНТАЖНО-СТЫКОВЫЕ
ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ДЛЯ
АЭРОДРОМНЫХ ПОКРЫТИЙ
КОНСТРУКЦИЯ
ГОСТ 25912.4-91
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
АРМАТУРНЫЕ И
МОНТАЖНО-СТЫКОВЫЕ Конструкция Structure fittings and mounting products Structure |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия предварительно напряженных железобетонных плит ПАГ, предназначенных для устройства сборных аэродромных покрытий, - ПАГ-14 по ГОСТ 25912.1, ПАГ-18 по ГОСТ 25912.2 и ПАГ-20 по ГОСТ 25912.3 и устанавливает конструкцию указанных арматурных и монтажно-стыковых изделий.
1. Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 1, монтажно-стыковых изделий - на черт. 2.
2. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 1 и 2.
3. Монтажно-стыковые изделия следует изготовлять из арматурной стали класса А-1 марок Ст3пс и Ст3сп. Для плит, предназначенных для применения в районах с расчетной температурой наиболее холодной пятидневки (СНиП 2.01.01) ниже минус 40 °С, а также для плит, погрузочно-разгрузочные работы с которыми или монтаж их возможны при температуре ниже минус 40 °С, применение стали марки Ст3пс не допускается. Марку арматурной стали оговаривают в заказе плит.
Для монтажно-стыковых изделий М2а, М2б, М4а и М4б следует применять стальную полосу общего назначения нормальной точности прокатки по ГОСТ 103 из стали Ст3пс5-1, свариваемой. Полоса должна удовлетворять требованиям ГОСТ 535.
4. Соединения стержней - по ГОСТ 14098.
5. В сетках должны быть сварены все пересечения стержней.

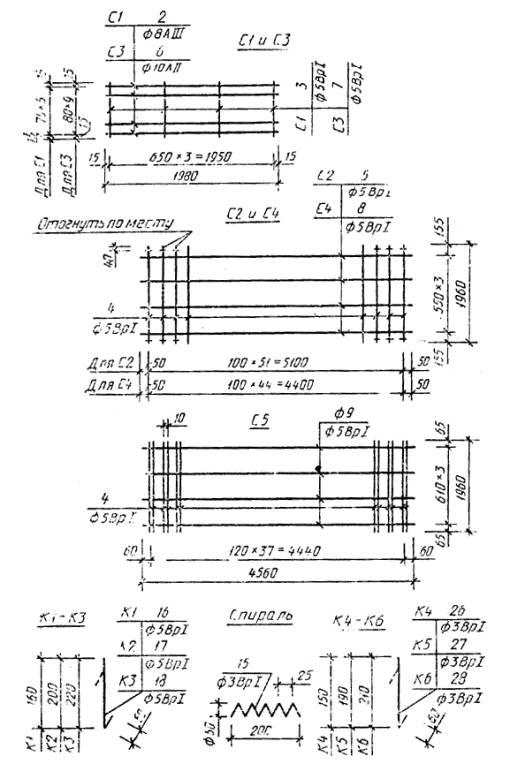

Черт. 1
В скобках указаны размеры для М4 и М4б

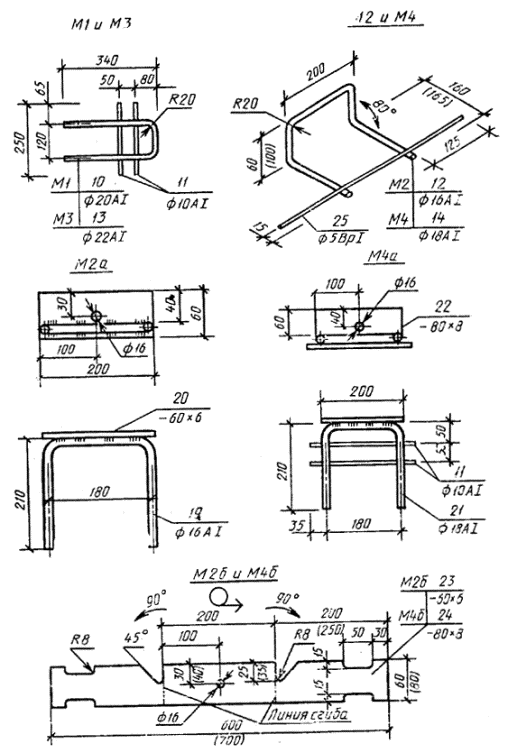

Черт. 2
Таблица 1
|
Позиция |
Сечение |
Длина, м |
Число |
Общая длина, м |
Выборка стали на изделие |
|||
|
Сечение |
Длина, м |
Масса, кг |
||||||
|
С1 |
2 |
Æ8АIII |
1980 |
6 |
11,88 |
Æ8АIII |
11,88 |
4,70 |
|
3 |
Æ5ВрI |
405 |
4 |
1,62 |
Æ5ВрI |
1,62 |
0,23 |
|
|
|
Итого: |
4,93 |
||||||
|
С2 |
4 |
Æ5ВрI |
1960 |
52 |
101,92 |
Æ5Вр1 |
122,72 |
17,67 |
|
5 |
5200 |
4 |
20,80 |
|
||||
|
С3 |
6 |
Æ10АII |
1980 |
10 |
19,80 |
Æ10АII |
19,80 |
12,22 |
|
7 |
Æ5ВрI |
750 |
4 |
3,00 |
Æ5ВрI |
3,00 |
0,43 |
|
|
|
Итого: |
12,65 |
||||||
|
C4 |
8 |
Æ5ВрI |
4500 |
4 |
18,00 |
Æ5ВрI |
106,20 |
15,29 |
|
4 |
1960 |
45 |
88,0 |
|
||||
|
C5 |
4 |
Æ5ВрI |
1960 |
76 |
148,96 |
Æ5ВрI |
167,20 |
24,08 |
|
9 |
4560 |
4 |
18,24 |
|
||||
|
Спираль |
15 |
Æ3ВрI |
1250 |
1 |
1,25 |
Æ3ВрI |
1,25 |
0,065 |
|
К1 |
16 |
Æ5ВрI |
220 |
1 |
0,22 |
Æ5ВрI |
0,22 |
0,032 |
|
К2 |
17 |
260 |
0,26 |
Æ5ВрI |
0,26 |
0,037 |
||
|
К3 |
18 |
280 |
0,28 |
Æ5ВрI |
0,28 |
0,040 |
||
|
К4 |
26 |
Æ3ВрI |
210 |
0,21 |
Æ3ВрI |
0,21 |
0,011 |
|
|
К5 |
27 |
250 |
0,25 |
Æ3ВрI |
0,25 |
0,013 |
||
|
К6 |
28 |
270 |
0,27 |
Æ3ВрI |
0,27 |
0,014 |
||
Примечания:
1. В арматурной сетке С3 допускается замена стержней поз. 6 10Æ10АII на 15Æ8АII или 15Æ8АIII с шагом стержней в сетке 50 мм.
2. При применении в сетках арматурной стали класса Ат-IIIС ее диаметр, длину и расход стали следует принимать одинаковыми с арматурной сталью класса А-III.
Таблица 2
|
Позиция |
Сечение |
Длина, м |
Число |
Общая длина, м |
Выборка стали на изделие |
|||||
|
Сечение |
Длина, м |
Масса, кг |
||||||||
|
М1 |
10 |
Æ20АI |
800 |
1 |
0,80 |
Æ20АI |
0,80 |
1,98 |
||
|
11 |
Æ10АI |
250 |
2 |
0,50 |
Æ10АI |
0,50 |
0,31 |
|||
|
|
Итого: |
1,91 |
||||||||
|
М2 |
12 |
Æ16АI |
640 |
1 |
0,64 |
Æ16АI |
0,64 |
1,01 |
||
|
25 |
Æ5ВрI |
450 |
1 |
0,45 |
Æ5ВрI |
0,45 |
0,065 |
|||
|
|
Итого: |
1,08 |
||||||||
|
М3 |
13 |
Æ22АI |
800 |
1 |
0,80 |
Æ22АI |
0,80 |
2,38 |
||
|
11 |
Æ10АI |
250 |
2 |
0,50 |
Æ10АI |
0,50 |
0,31 |
|||
|
|
Итого: |
2,69 |
||||||||
|
М4 |
14 |
Æ18АI |
730 |
1 |
0,73 |
Æ18АI |
0,73 |
1,46 |
||
|
25 |
Æ5ВрI |
450 |
1 |
0,45 |
Æ5ВрI |
0,45 |
0,07 |
|||
|
|
Итого: |
1,53 |
||||||||
|
М2а |
19 |
Æ16АI |
600 |
1 |
0,60 |
Æ16АI |
0,60 |
0,95 |
||
|
20 |
-60´6 |
200 |
0,20 |
-60´6 |
0,20 |
0,57 |
||||
|
|
Итого: |
1,52 |
||||||||
|
М4а |
11 |
Æ10АI |
250 |
2 |
0,50 |
Æ10АI |
0,50 |
0,31 |
||
|
21 |
Æ18АI |
600 |
1 |
0,60 |
Æ18АI |
0,60 |
1,20 |
|||
|
22 |
-80´8 |
200 |
0,20 |
-80´8 |
0,20 |
1,00 |
||||
|
|
Итого: |
2,51 |
||||||||
|
М2б |
23 |
-60´6 |
600 |
1 |
0,60 |
-60´6 |
0,60 |
1,70 |
||
|
М4б |
24 |
-80´8 |
700 |
1 |
0,70 |
-80´8 |
0,70 |
3,52 |
||
Примечание. Допускается изготовление стыковых изделий М2 на М4 без поз. 25, если применяемый способ крепления этих изделий в форме обеспечивает их проектное положение в плите.
6. Технические требования, правила приемки и методы контроля арматурных и монтажно-стыковых изделий - по ГОСТ 25912.0.
7. Применение арматурных и монтажно-стыковых изделий в плитах ПАГ - по ГОСТ 25912.1 - ГОСТ 25912.3.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством обороны СССР
разработчики
Б. И. Демин, канд. техн. наук (руководитель темы); В. А. Долинченко, канд. техн. наук; Н. Б. Васильев, канд. техн. наук; В.А. Кульчицкий, канд. техн. наук; К. Д. Жуков; Л.Б. Пчелкина; В. М. Скубко
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 12.03.91 № 8
3. ВЗАМЕН ГОСТ 25912.3-83
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 14098-85 |
|
|
Вводная часть; 7 |
|
|
Вводная часть; 7 |
|
|
Вводная часть; 7 |
|
