ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТОЙКИ
ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ
ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ
Конструкция закладных изделий и подпятников
ГОСТ 22687.3-85
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ Конструкция закладных изделий и подпятников Centrifugal reinforced concrete posts for high-voltage transmission lines. Structure of fitting products |
ГОСТ
|
Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180 срок введения установлен
с 01.01.86
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на закладные изделия и подпятники для железобетонных центрифугированных конических и цилиндрических стоек кольцевого сечения по ГОСТ 22687.1-85 и ГОСТ 22687.2-85, предназначенных для опор линий электропередачи напряжением 35-750 кВ, и устанавливает конструкцию указанных закладных изделий и подпятников.
2. Форма и размеры закладных изделий должны соответствовать указанным на черт. 1.
Спецификация элементов на закладное изделие приведена в табл. 1.
Соединение элементов закладных изделий выполняют ручной дуговой сваркой швами.
3. Форма и размеры закладных изделий для фланцевых соединений стоек должны соответствовать указанным на черт. 2.
Спецификация элементов на эти закладные изделия приведена в табл. 2.
4. Форма и размеры подпятников, показатели их материалоемкости должны соответствовать указанным на черт. 3-4 и приведенным в табл. 3.
5. Подпятники следует изготовлять из тяжелого бетона средней плотности более 2200 до 2500 кг/м3 включительно.
6. Армирование подпятников должно соответствовать приведенному на черт. 5.
Спецификация арматурных элементов на подпятник приведена в табл. 4.
7. Крестообразные соединения стержней - по ГОСТ 14098-85.
Тавровое соединение анкерных стержней с фасонкой - по ГОСТ 14098-85.
Режимы сварки следует принимать согласно СН 393-78.
8. Технические требования к закладным изделиям и подпятникам - по ГОСТ 22687.0-85.
9. Оценка качества и методы контроля закладных изделий - по ГОСТ 10922-75.

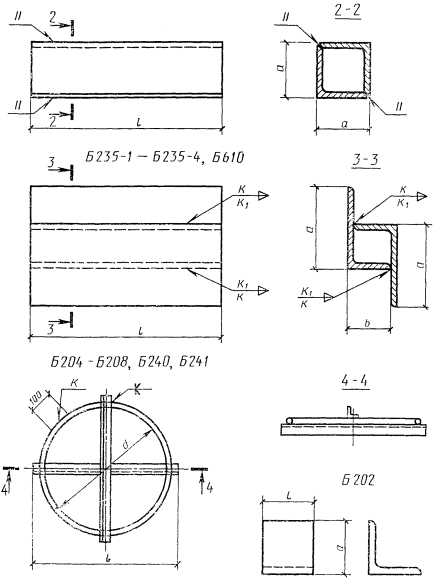

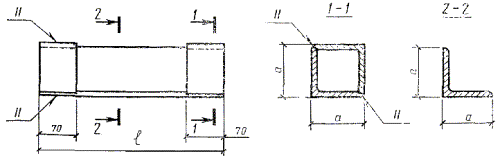

Закладные изделия
Исполнение 1
Б203, Б209-Б218, Б220-Б238, Б243, Б244, Б607-Б609, Б692, Б693
Исполнение 2
(только для стоек СК26.2-1, СК22.2-1, СК26.3-1, СЦ20.2-1, СЦ20.2-2)
Б221-Б230, Б233, Б236-Б239, Б244, Б609, Б692, Б603
|
Марка закладного изделия |
Сечение |
l, мм |
a/b, мм |
Масса, кг |
|
1 |
2 |
3 |
4 |
5 |
|
Б202 |
Уголок 50 ´ 50 |
50 |
50 |
0,2 |
|
Б204 |
Уголок 36 ´ 4 |
365 |
- |
2,4 |
|
Æ12AI |
1070 |
|||
|
Б205 |
Уголок 36 ´ 4 |
500 |
- |
3,3 |
|
Æ12AI |
1490 |
|||
|
Б206 |
Уголок 36 ´ 4 |
450 |
- |
3,0 |
|
Æ12AI |
1330 |
|||
|
Б207 |
Уголок 36 ´ 4 |
515 |
- |
4,0 |
|
Æ12AI |
1740 |
|||
|
Б208 |
Уголок 36 ´ 4 |
520 |
- |
3,6 |
|
Æ12AI |
1635 |
|||
|
Б209 |
Уголок 36 ´ 4 |
320 |
40 |
1,4 |
|
Б210 |
330 |
1,4 |
||
|
Б211 |
340 |
1,5 |
||
|
Б212 |
350 |
1,5 |
||
|
Б213 |
360 |
1,6 |
||
|
Б214 |
370 |
1,6 |
||
|
Б215 |
380 |
1,7 |
||
|
Б216 |
390 |
1,7 |
||
|
Б217 |
400 |
1,8 |
||
|
Б218 |
415 |
1,8 |
||
|
Б220 |
Уголок 36 ´ 4 |
425 |
40 |
1,9 |
|
Б221 |
435 |
1,9 |
||
|
Б222 |
445 |
2,0 |
||
|
Б223 |
450 |
2,0 |
||
|
Б224 |
460 |
2,1 |
||
|
Б225 |
470 |
2,1 |
||
|
Б226 |
480 |
2,2 |
||
|
Б227 |
Уголок 50 ´ 5 |
400 |
55 |
3,1 |
|
Б228 |
405 |
3,2 |
||
|
Б229 |
425 |
3,3 |
||
|
Б230 |
445 |
3,4 |
||
|
Б231 |
460 |
3,5 |
||
|
Б232 |
470 |
3,6 |
||
|
Б233 |
575 |
4,4 |
||
|
Б234 |
555 |
4,2 |
||
|
Б235 |
Уголок 160 ´ 10 |
555 |
160/70 |
19,8 |
|
Б235-1 |
465 |
16,6 |
||
|
Б235-2 |
480 |
17,1 |
||
|
Б235-3 |
500 |
17,8 |
||
|
Б235-4 |
520 |
18,6 |
||
|
Б236 |
Уголок 36 ´ 4 |
495 |
40 |
2,2 |
|
Б237 |
505 |
2,2 |
||
|
Б238 |
Уголок 50 ´ 5 |
510 |
55 |
4,0 |
|
Б239 |
415 |
3,2 |
||
|
Б240 |
Уголок 36 ´ 4 |
450 |
- |
3,3 |
|
Æ12AI |
1390 |
|||
|
Б241 |
Уголок 36 ´ 4 |
570 |
- |
4,0 |
|
Æ12AI |
1780 |
|||
|
Б243 |
Уголок 50 ´ 5 |
480 |
55 |
3,7 |
|
Б244 |
430 |
3,2 |
||
|
Б607 |
625 |
4,8 |
||
|
Б608 |
610 |
4,6 |
||
|
Б609 |
590 |
4,4 |
||
|
Б610 |
Уголок 160 ´ 10 |
580 |
160/70 |
20,8 |
|
Б691 |
Уголок 50 ´ 5 |
760 |
- |
7,8 |
|
Æ12AI |
2350 |
|||
|
Б692 |
Уголок 63 ´ 5 |
785 |
68 |
7,6 |
|
Б693 |
Уголок 50 ´ 5 |
785 |
55 |
6,0 |
Примечание. Разрешается применять закладные изделия других конструкций, которые удовлетворяют всей совокупности предъявляемых к ним требований.

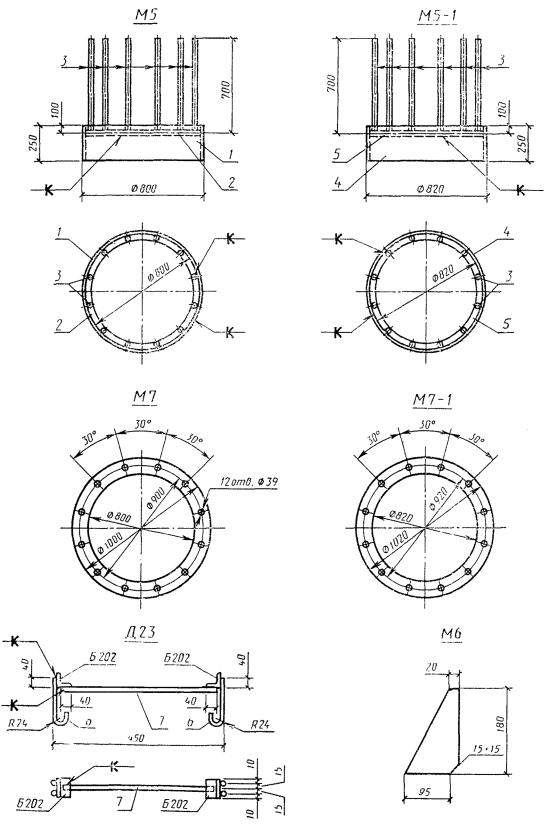

Закладные изделия
|
Марка |
Номер позиции |
Эскиз |
Сечение |
Длина, мм |
Количество позиций |
Масса, кг |
||
|
одной детали |
всех деталей |
марки |
||||||
|
М5 |
1 |
|
-250 ´ 10 |
2480 |
1 |
48,7 |
49 |
63 |
|
2 |
¾¾¾¾ |
Æ14AIII |
2405 |
1 |
2,9 |
3 |
||
|
3 |
¾¾¾¾ |
Æ14AV |
700 |
12 |
0,8 |
10 |
||
|
|
Наплавленный металл |
|
|
1 |
||||
|
М5-1 |
4 |
|
Труба Dн = 820 ´ 10 |
250 |
1 |
50 |
50 |
64 |
|
3 |
¾¾¾¾ |
Æ14AV |
700 |
12 |
0,8 |
10 |
||
|
5 |
¾¾¾¾ |
Æ14AIII |
2468 |
1 |
3,0 |
3 |
||
|
|
Наплавленный металл |
|
|
1 |
||||
|
Мб |
|
|
-95 ´ 10 |
180 |
1 |
0,8 |
1 |
1 |
|
М7 |
|
|
-98 ´ 25 |
1000 |
1 |
52,8 |
53 |
53 |
|
М7-1 |
|
|
-100 ´ 25 |
1020 |
1 |
56,7 |
57 |
57 |
|
|
|
|
|
|
|
|
|
|
|
Д23 (ПК-1) |
6 |
|
Æ8AIII |
250 |
4 |
0,1 |
0,4 |
1 |
|
7 |
¾¾¾¾ |
Æ8AIII |
430 |
1 |
0,2 |
0,2 |
||

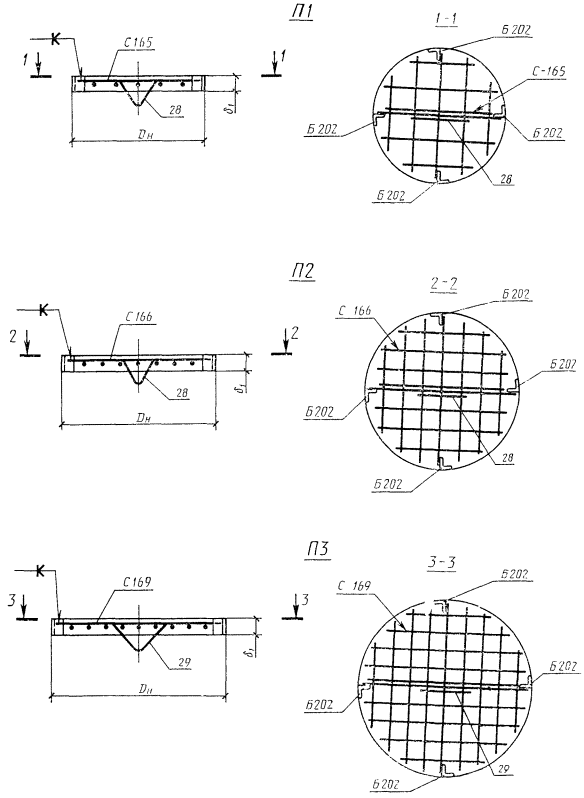

Подпятники марок П1, П2 и П3

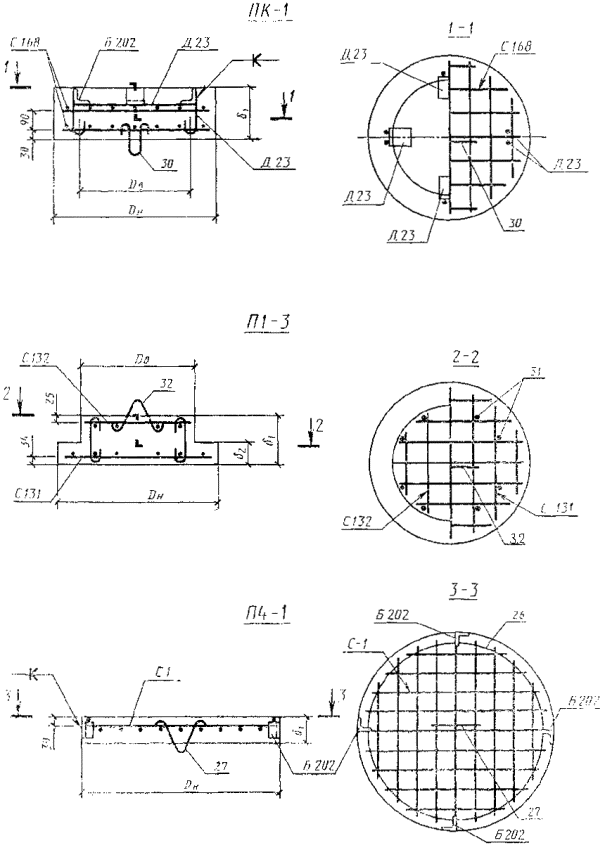

Подпятники марок ПК-1, П1-3, П4-1
Таблица 3
|
Марка подпятника |
Геометрические размеры, мм |
Расход материалов |
Применяемость в стойках |
||||||||
|
Dн |
Dв |
d1 |
d2 |
Бетон |
Арматура |
Закладные изделия, кг |
Общий расход, кг |
||||
|
Класс |
Объем, мм |
Диаметр, мм |
Масса, кг |
||||||||
|
П1 |
560 |
- |
50 |
- |
В25 |
0,012 |
Æ8AI/Æ8AI |
2,0/0,3 |
1 |
3,3 |
СЦ22.1-1 |
|
П2 |
650 |
- |
50 |
- |
0,017 |
Æ8AI/Æ8AI |
3,0/0,3 |
4,3 |
СК26.1-1¸СК26.1-3; СК26.1-5; СК26.1-6; СК26.2-1; СК22.1-1¸СК22.1-3; СК22.2-1; СК22.3-1 |
||
|
П3 |
800 |
- |
60 |
- |
0,03 |
Æ8AI/Æ8AI |
5,0/0,3 |
6,3 |
СЦ20.1-1; СЦ20.2-1; СЦ20.2-2 |
||
|
ПК-1 |
650 |
440 |
200 |
150 |
0,06 |
Æ8АIII/Æ8АI |
4,0/0,3 |
3 |
7,3 |
СК26.1-4 |
|
|
П1-3 |
600 |
420 |
180 |
80 |
0,038 |
Æ8AI/Æ12AI |
4,0/1,0 |
- |
5,0 |
СЦ26.1-1; СЦ26.3-1; СЦ26.3-2 |
|
|
П4-1 |
800 |
- |
100 |
- |
0,05 |
Æ8AI/Æ8AI |
5,3/0,2 |
1 |
6,5 |
СЦ20.3-1н |
|
Примечание. В числителе приведены данные для подпятников, в знаменателе - для монтажных петель. Марка стали - ВСт3пс.

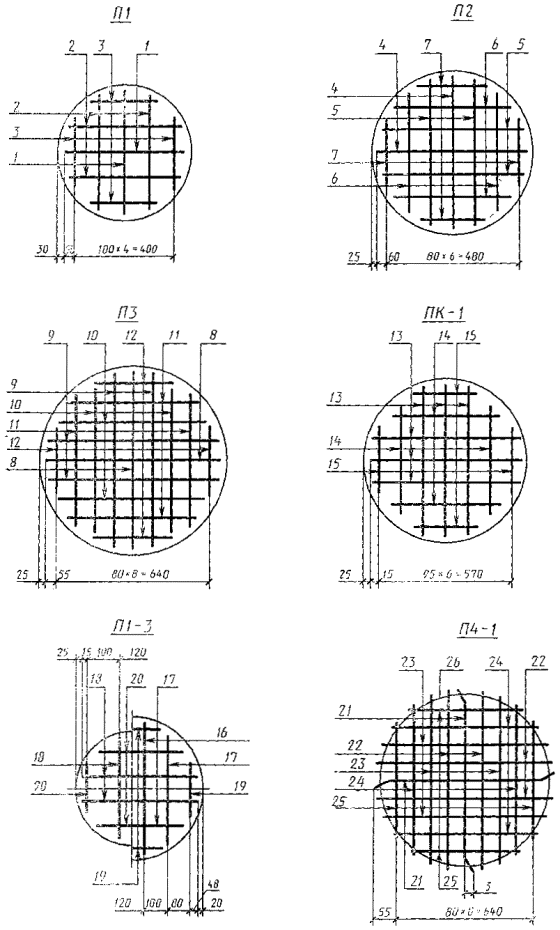

Армирование подпятников
Таблица 4
|
Обозначение подпятника |
Арматурный элемент |
Номер позиции |
Диаметр, мм |
Длина, мм |
Количество позиций |
Общая длина, м |
|
П1 |
С165 |
1 |
08AI |
500 |
2 |
1,0 |
|
2 |
08AI |
460 |
4 |
1,8 |
||
|
3 |
08AI |
310 |
4 |
1,2 |
||
|
|
28 |
08AI |
800 |
1 |
0,8 |
|
|
П2 |
С166 |
4 |
08AI |
600 |
2 |
1,2 |
|
5 |
08AI |
580 |
4 |
2,3 |
||
|
6 |
08AI |
520 |
4 |
2,1 |
||
|
7 |
08AI |
380 |
4 |
1,5 |
||
|
|
28 |
08AI |
800 |
1 |
0,8 |
|
|
П3 |
С169 |
8 |
08AI |
750 |
2 |
1,5 |
|
9 |
08AI |
730 |
4 |
2,9 |
||
|
10 |
08AI |
670 |
4 |
2,7 |
||
|
11 |
08AI |
570 |
4 |
2,3 |
||
|
12 |
08AI |
380 |
4 |
1,5 |
||
|
|
29 |
08AI |
800 |
1 |
0,8 |
|
|
ПК-1 |
С168 (2 шт.) |
13 |
08AIII |
600 |
12 |
7,2 |
|
14 |
08AIII |
410 |
8 |
3,3 |
||
|
15 |
08AIII |
220 |
8 |
1,8 |
||
|
|
30 |
08AIII |
770 |
1 |
0,8 |
|
|
П1-3 |
С131 |
16 |
08AI |
560 |
4 |
2,2 |
|
17 |
08AI |
440 |
4 |
1,8 |
||
|
19 |
08AI |
320 |
4 |
1,3 |
||
|
С132 |
18 |
08AI |
370 |
4 |
1,5 |
|
|
20 |
08AI |
220 |
4 |
0,9 |
||
|
|
31 |
08AI |
220 |
8 |
1,8 |
|
|
|
32 |
08AI |
350 |
1 |
0,4 |
|
|
П4-1 |
С1 |
21 |
08AI |
750 |
2 |
1,5 |
|
22 |
08AI |
730 |
4 |
2,9 |
||
|
23 |
08AI |
670 |
4 |
2,7 |
||
|
24 |
08AI |
570 |
4 |
2,3 |
||
|
25 |
08AI |
380 |
4 |
1,5 |
||
|
|
26 |
08AI |
2450 |
1 |
2,5 |
|
|
|
27 |
08AI |
390 |
1 |
0,4 |
