ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ СВАИ-КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДВУХКОНСОЛЬНЫЕ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗДАНИЙ Конструкция и размеры ГОСТ 19804.7-83 ИЗДАТЕЛЬСТВО СТАНДАРТОВ москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

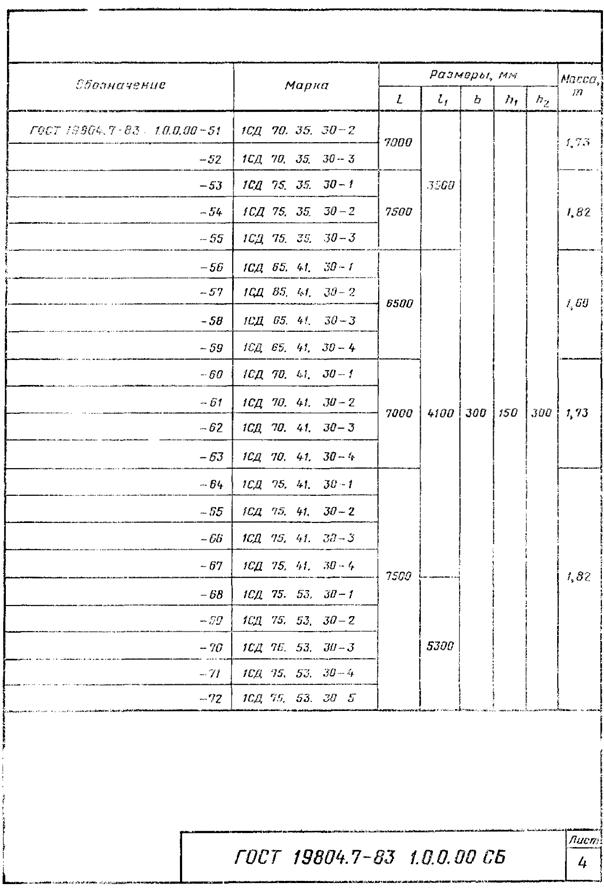

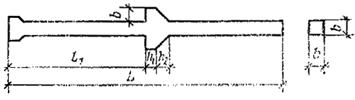

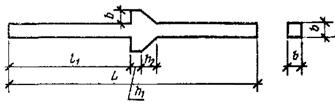

Постановлением Государственного комитета СССР по делам строительства от 31 декабря 1982 г. № 342 срок введения установлен с 01.07.83 Переиздание. Май 1995 г. Настоящий стандарт распространяется на забивные железобетонные двухконсольные сваи-колонны квадратного сечения и устанавливает их конструкцию и размеры. Сваи-колонны предназначены для применения в одноэтажных сельскохозяйственных зданиях, расположенных в I, II, III районах СССР по скоростному напору ветра и весу снегового покрова с сейсмичностью не выше 6 баллов, с неагрессивной средой, а также слабо- и среднеагрессивными газовыми средами. Сваи-колонны должны отвечать требованиям ГОСТ 19804-91 и настоящего стандарта. 1. МАРКИ И ОСНОВНЫЕ РАЗМЕРЫ1.1. Марки, форма свай-колонн, основные размеры и показатели должны соответствовать указанным в табл. 2. 1.2. Сваи-колонны обозначаются марками в соответствии с ГОСТ 23009-78 и ГОСТ 19804-91.

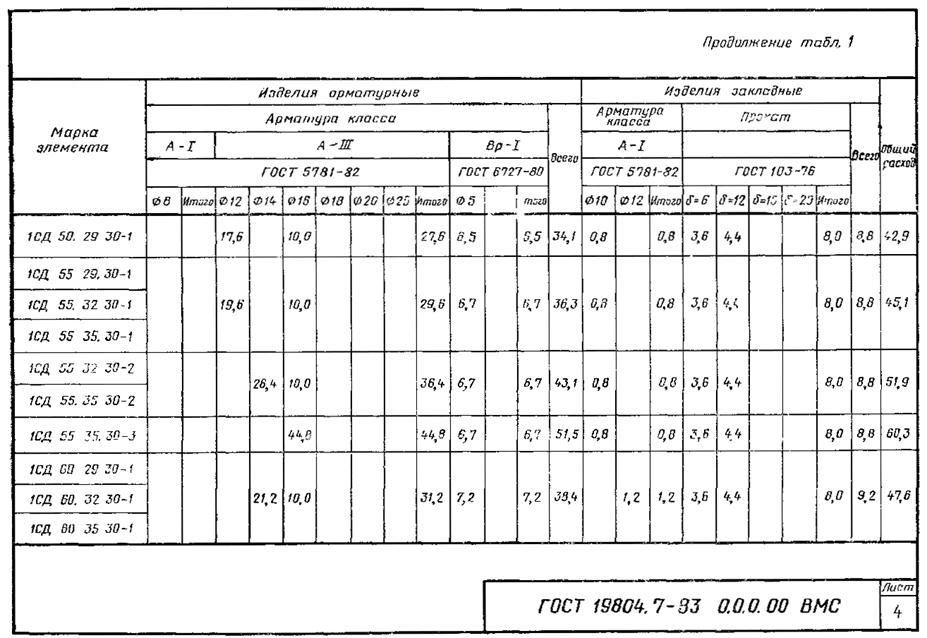

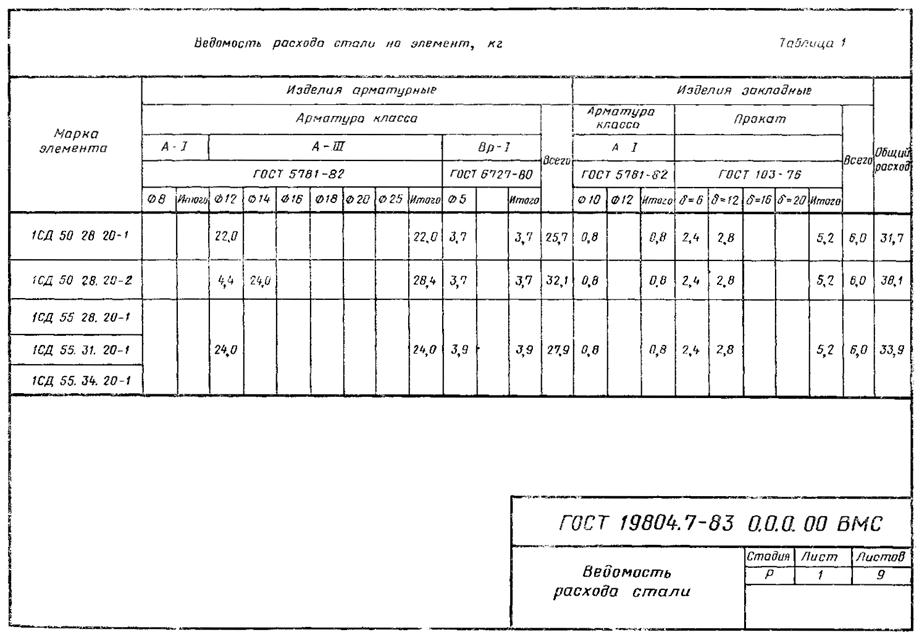

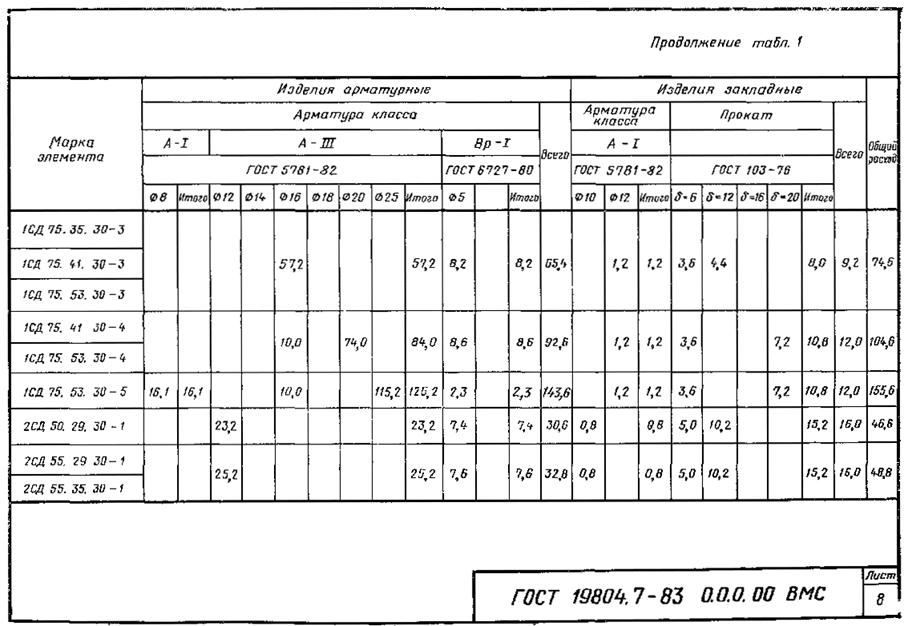

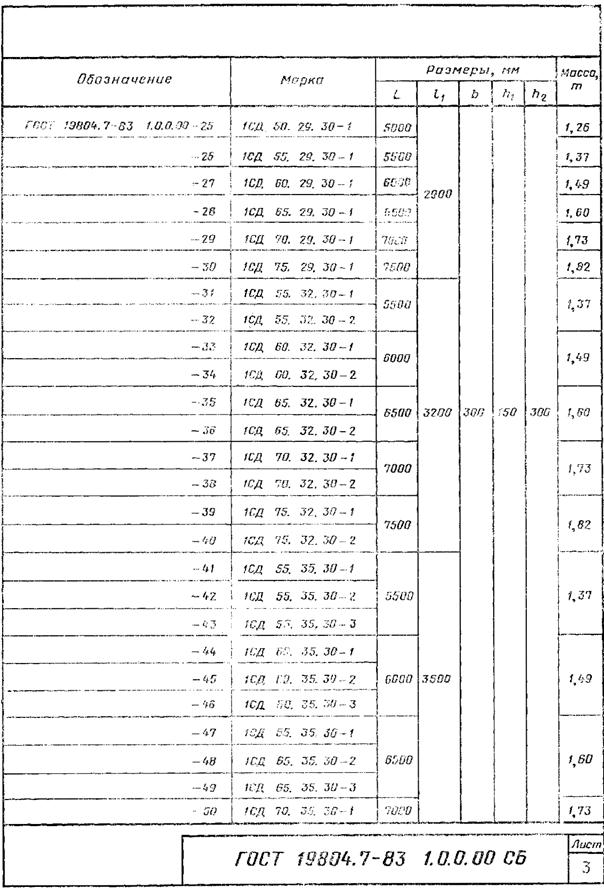

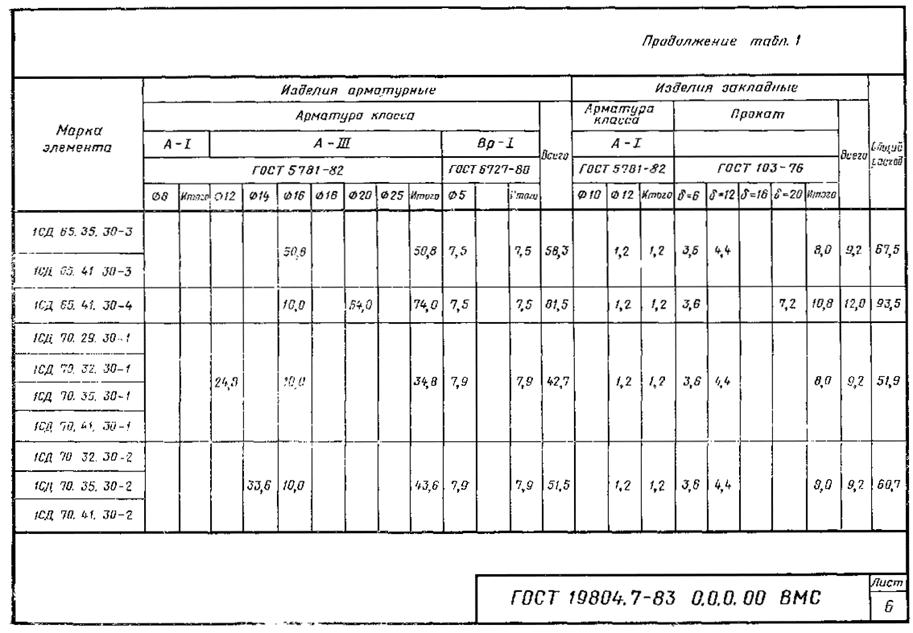

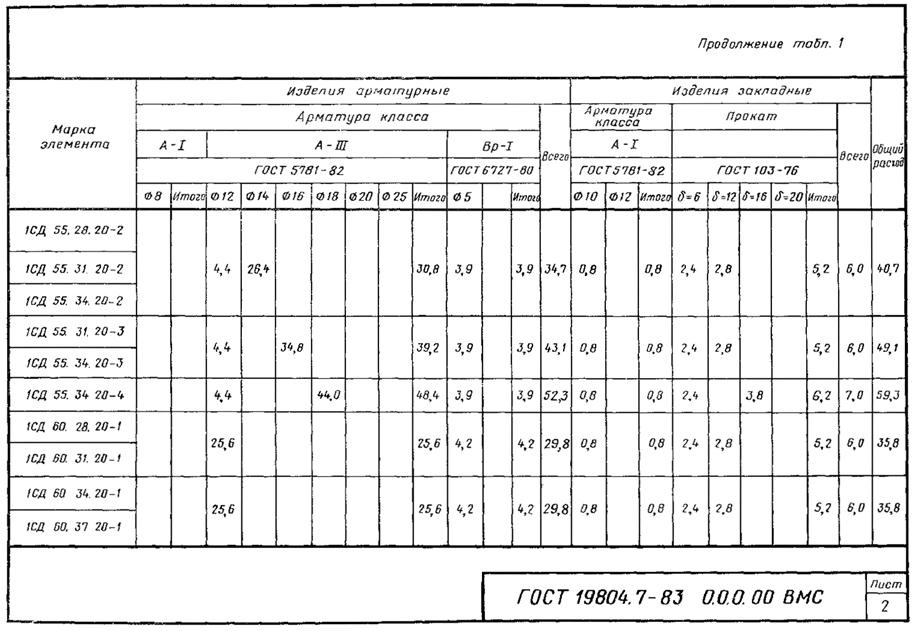

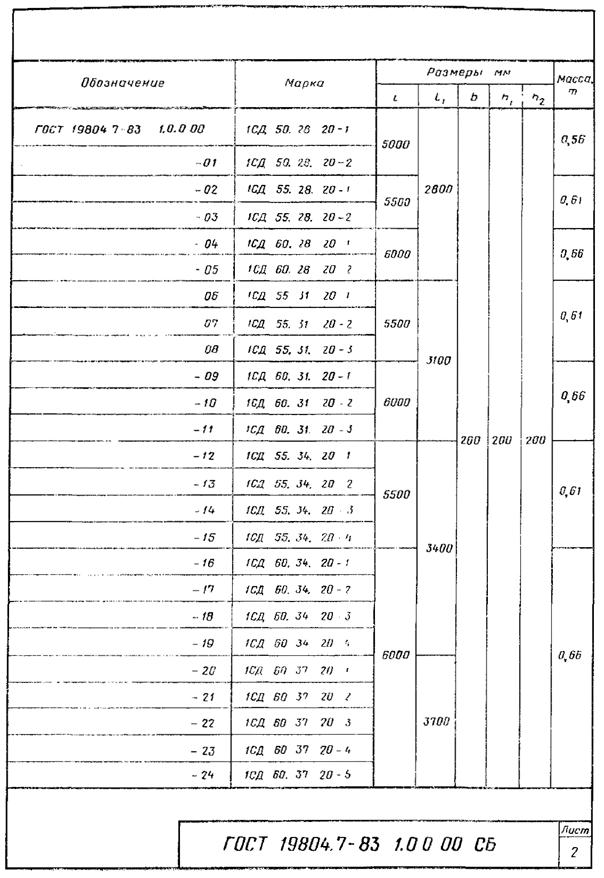

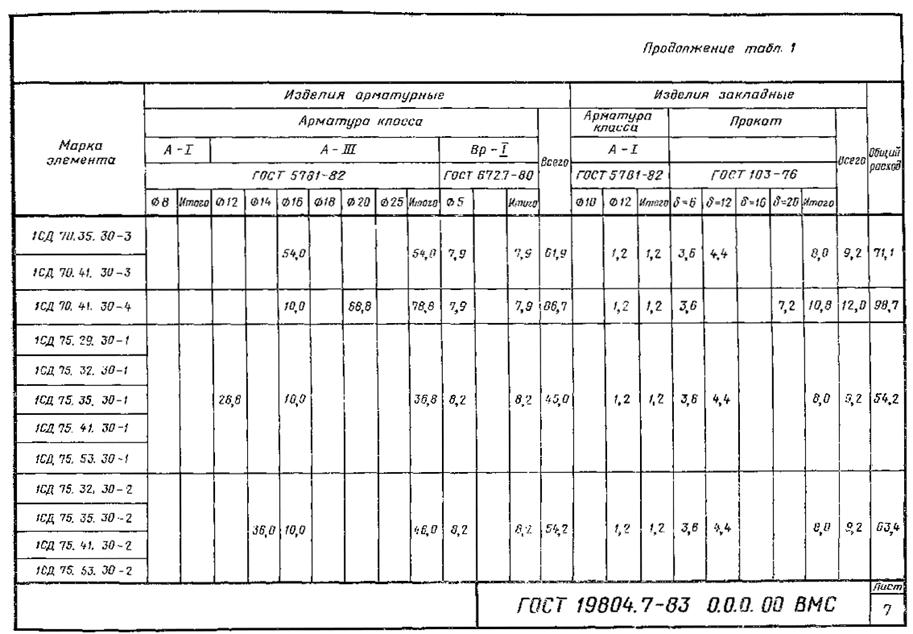

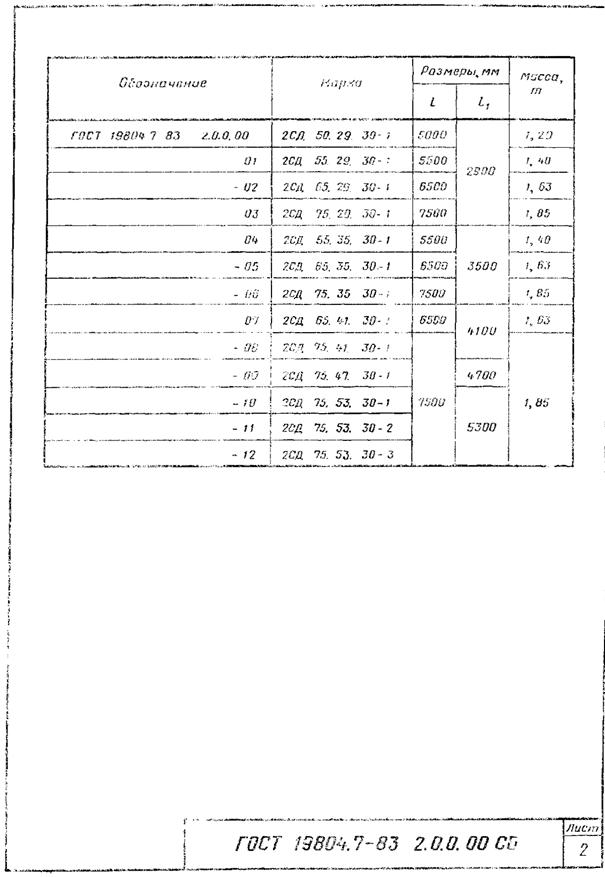

Таблица 1

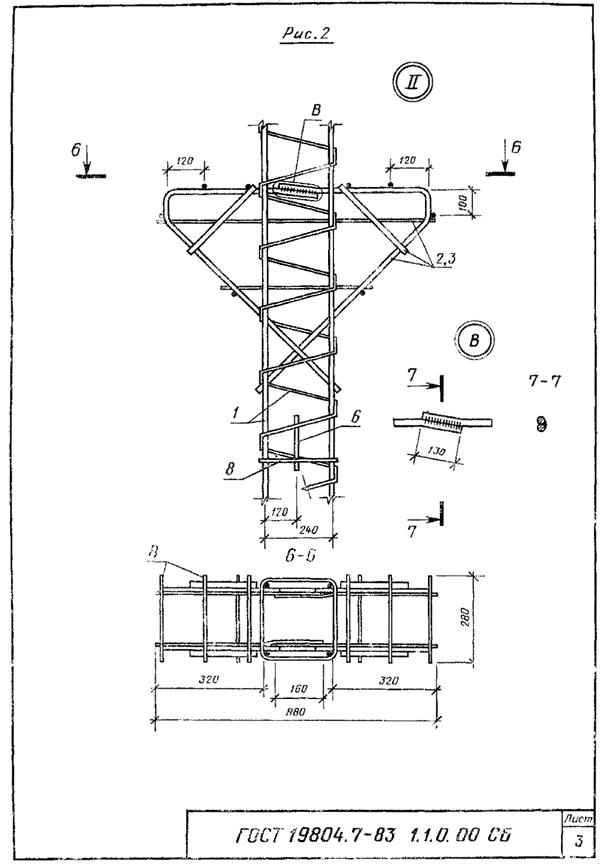

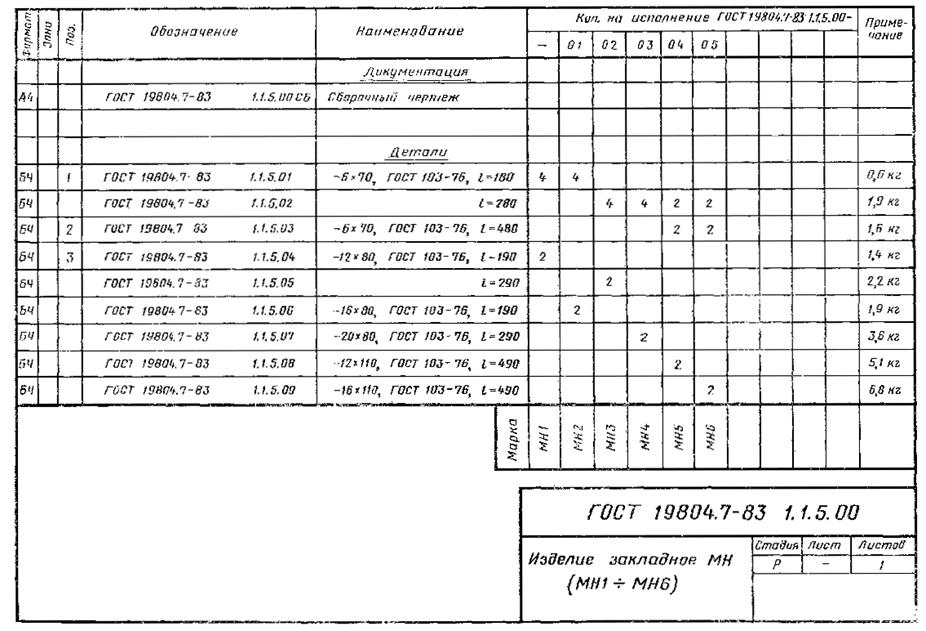

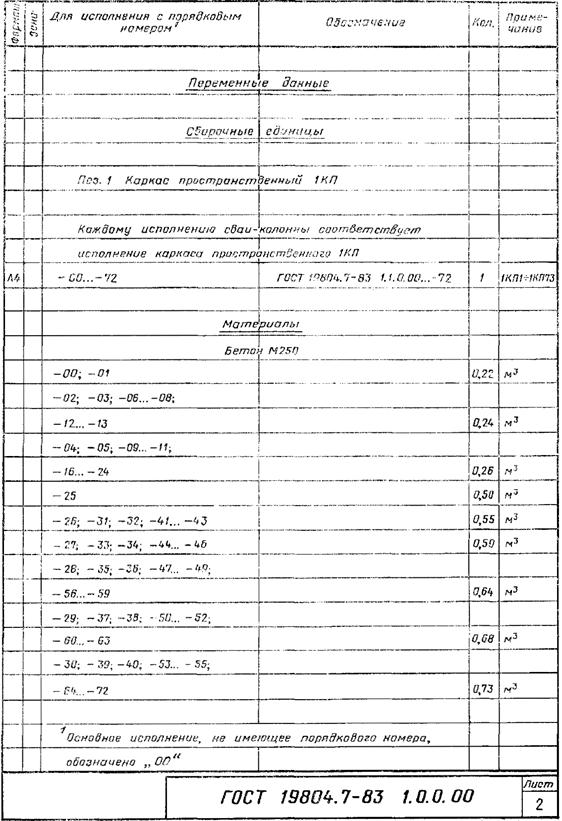

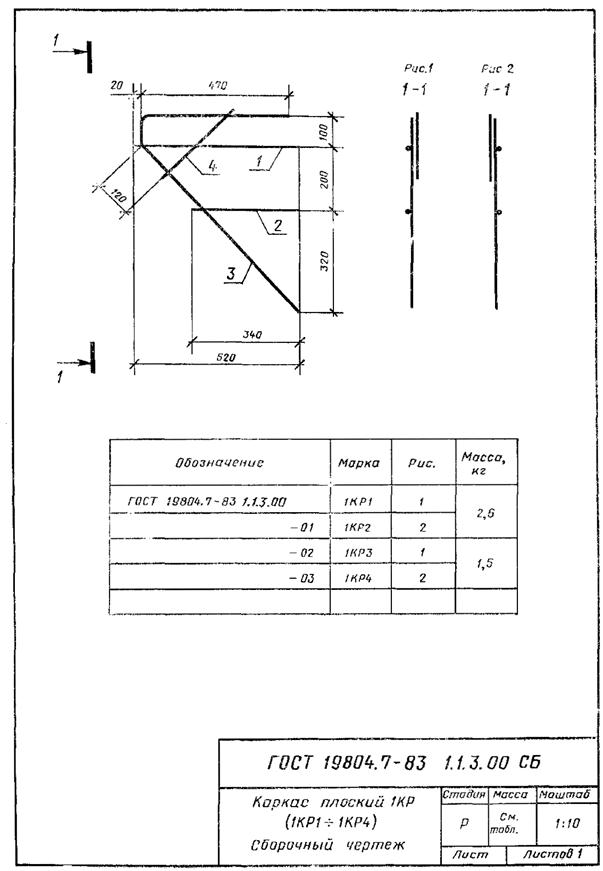

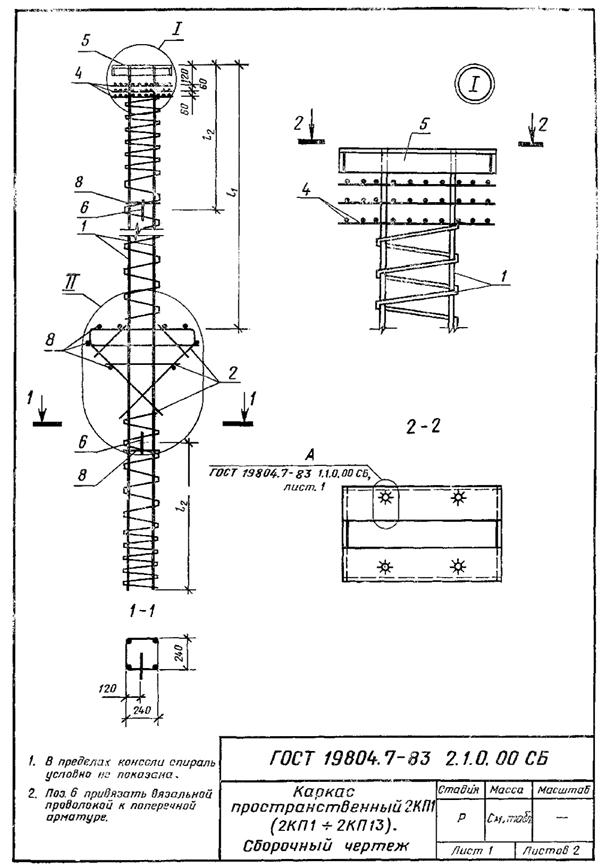

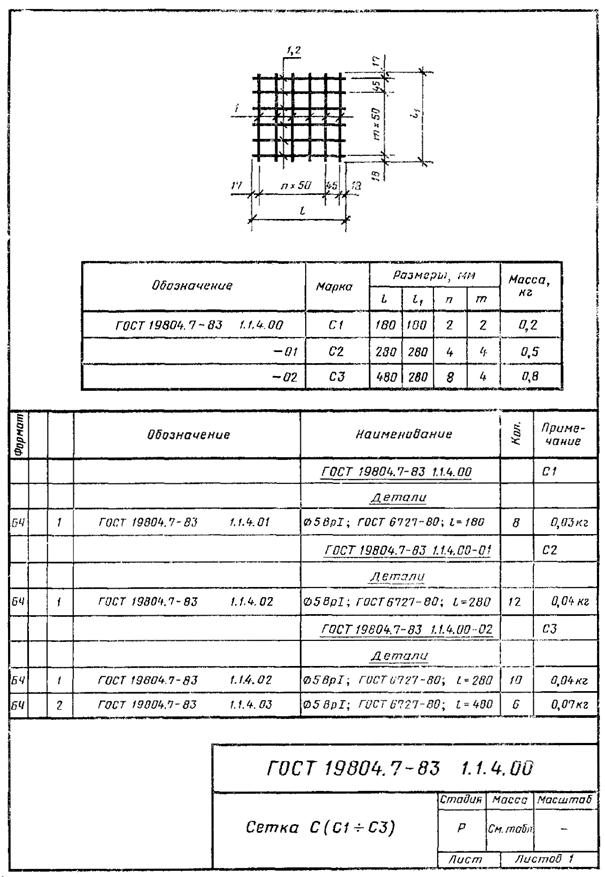

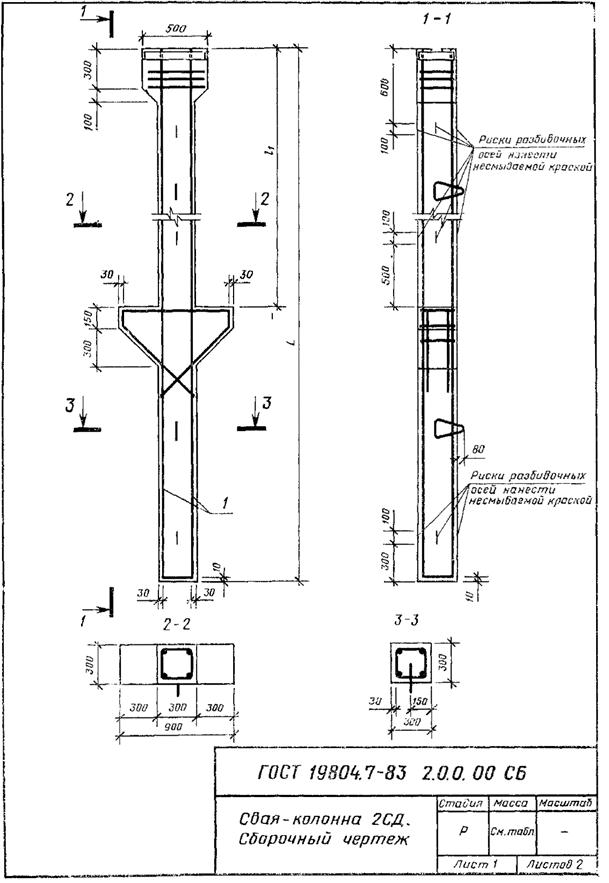

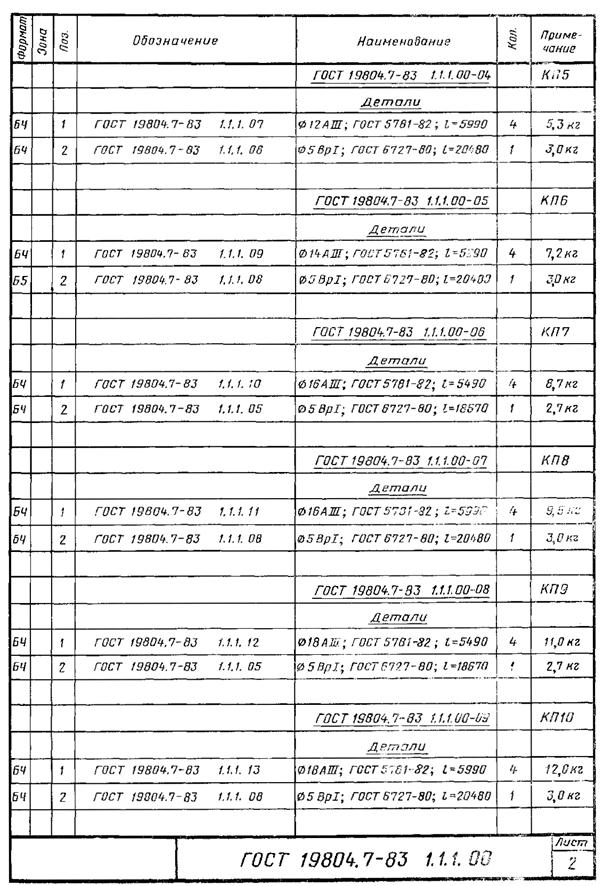

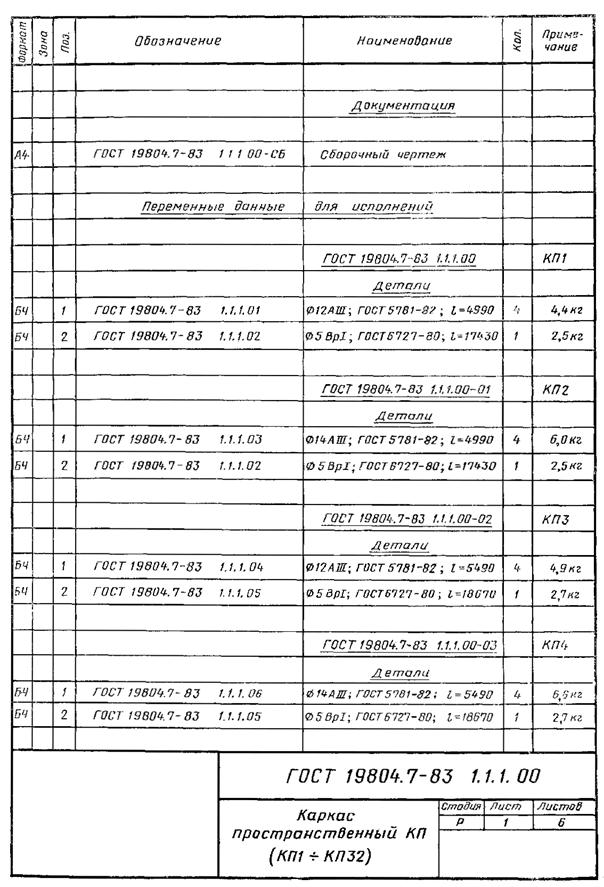

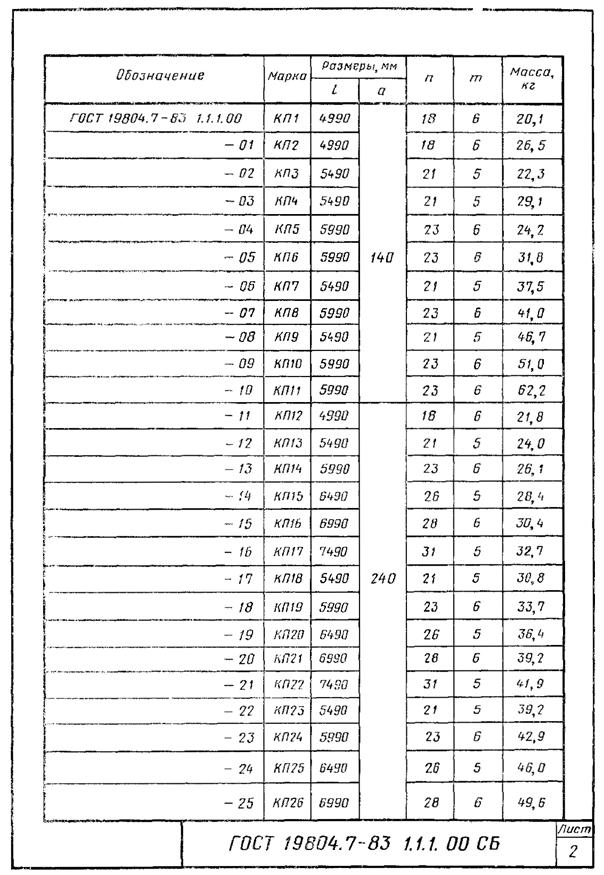

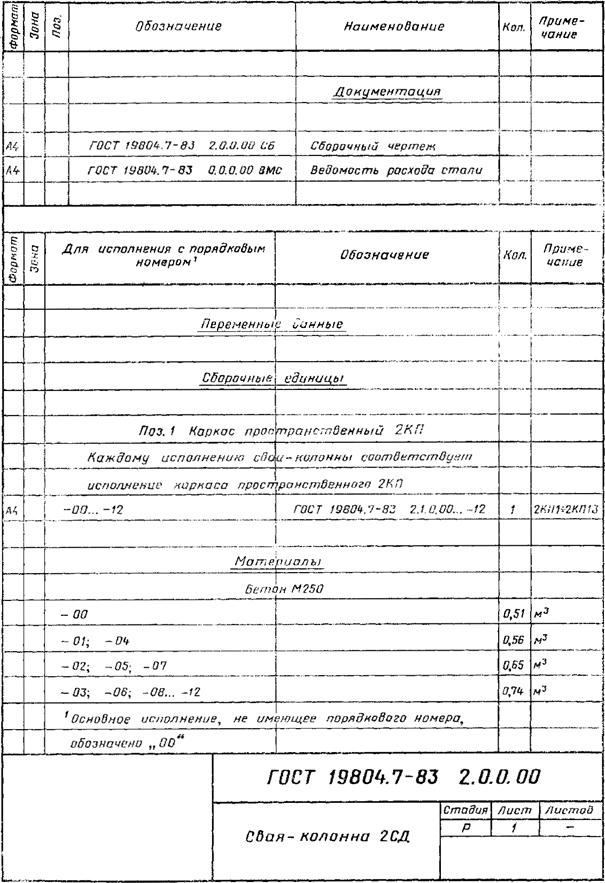

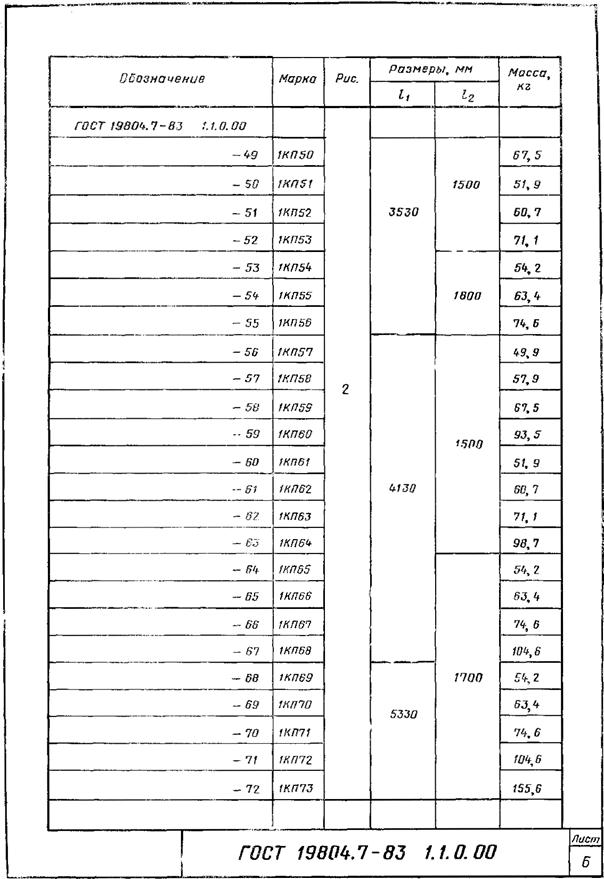

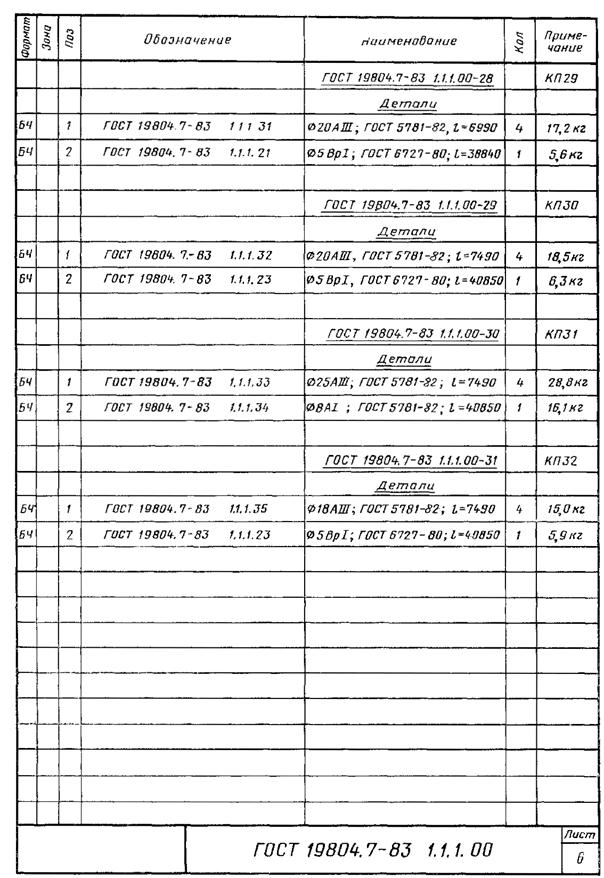

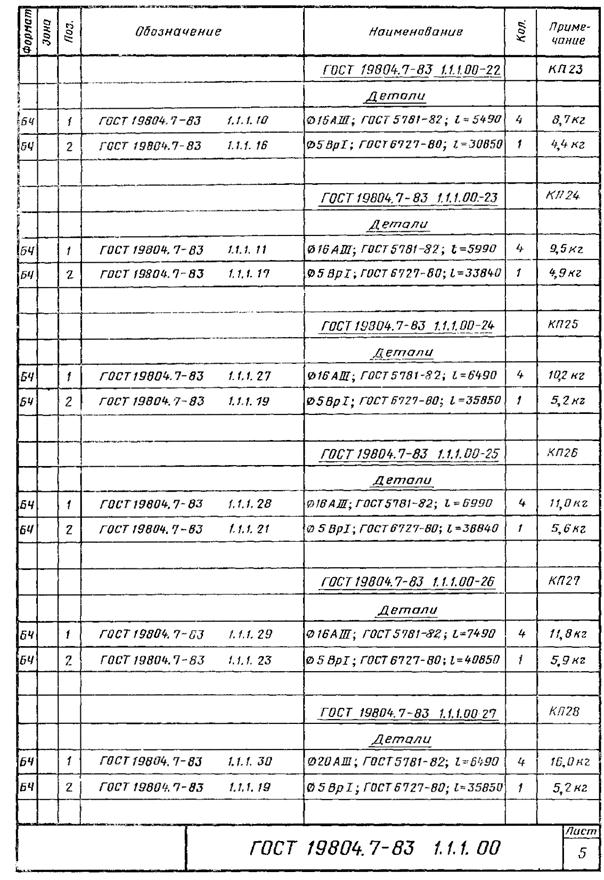

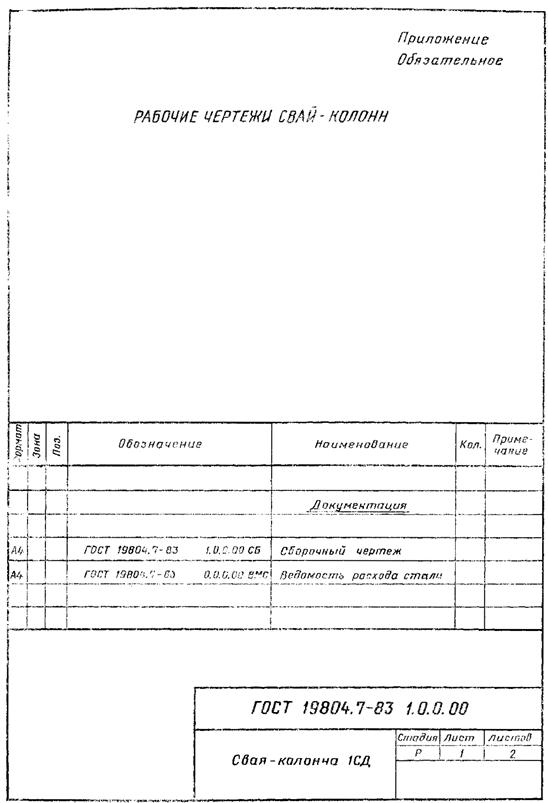

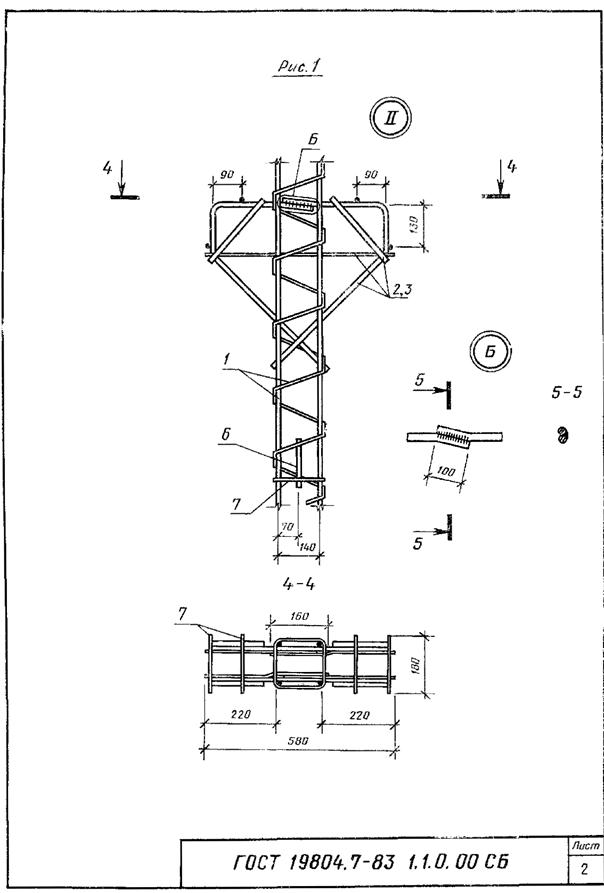

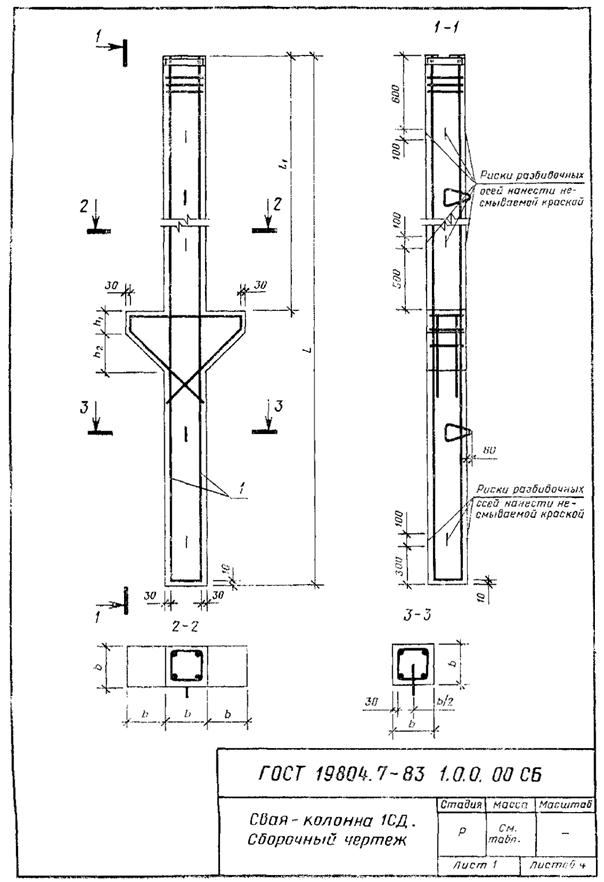

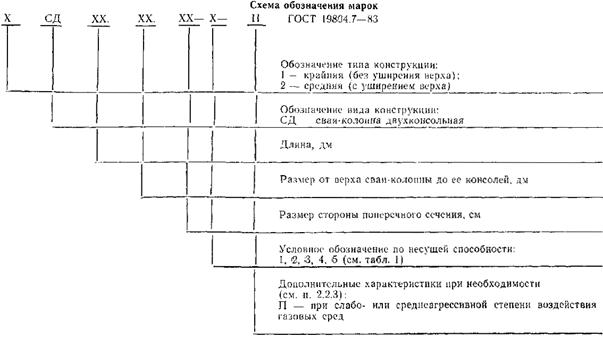

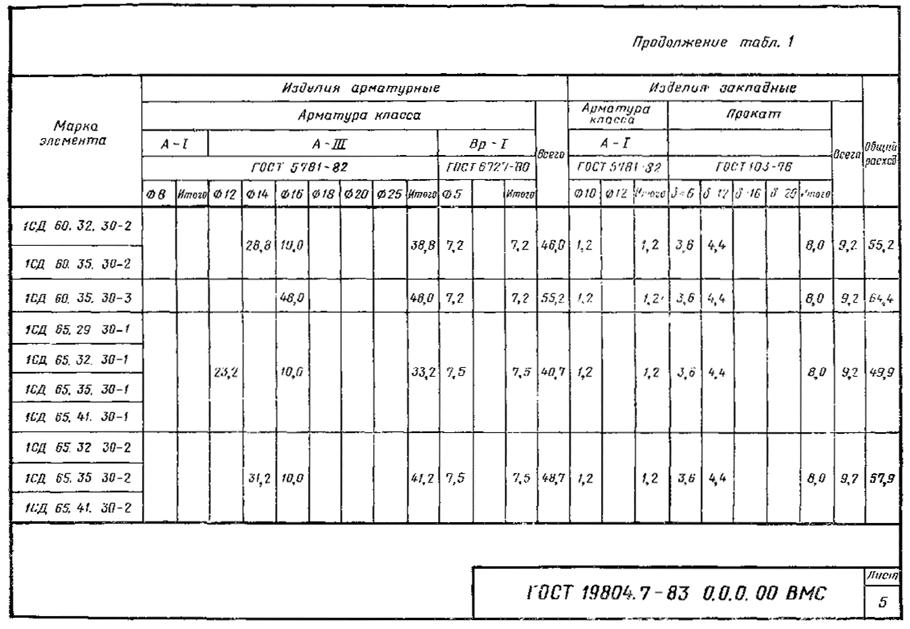

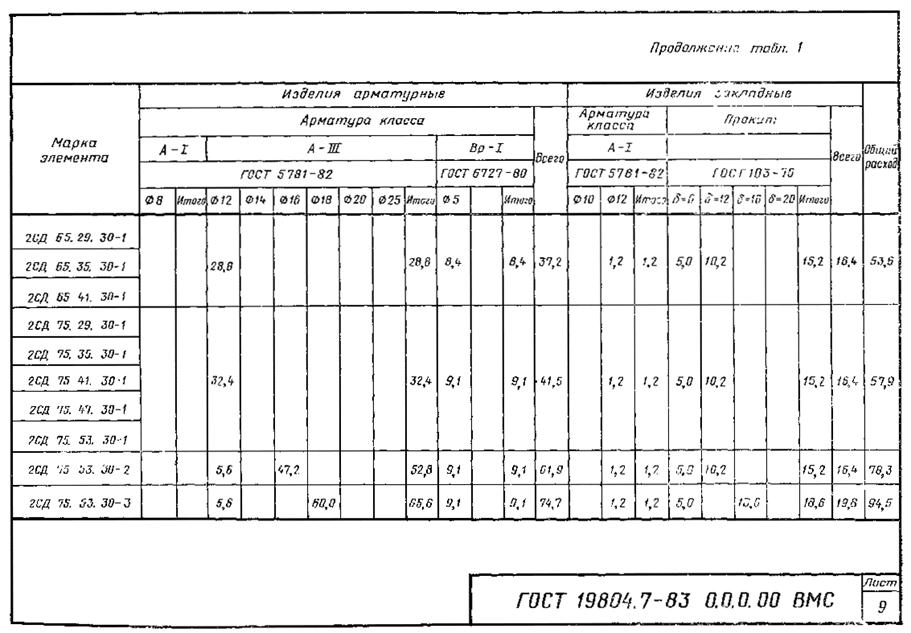

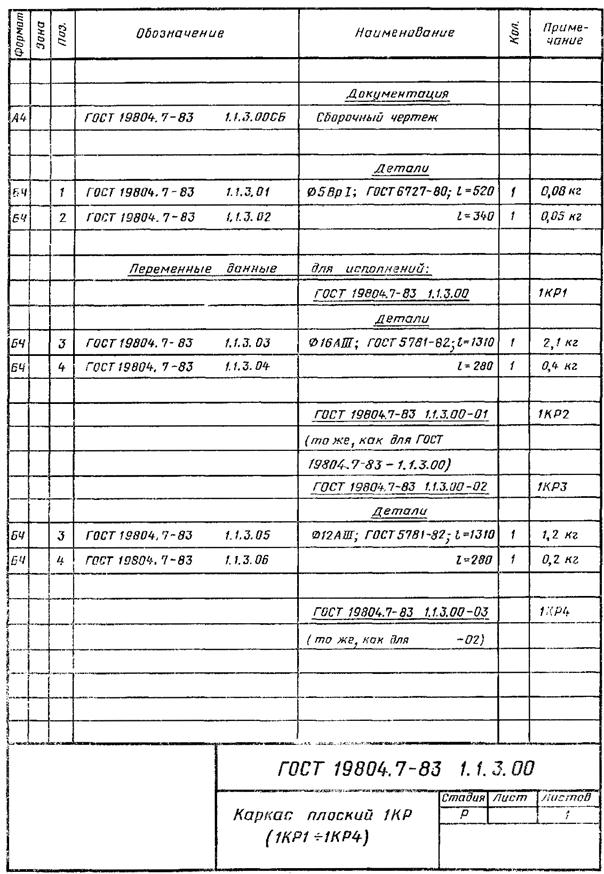

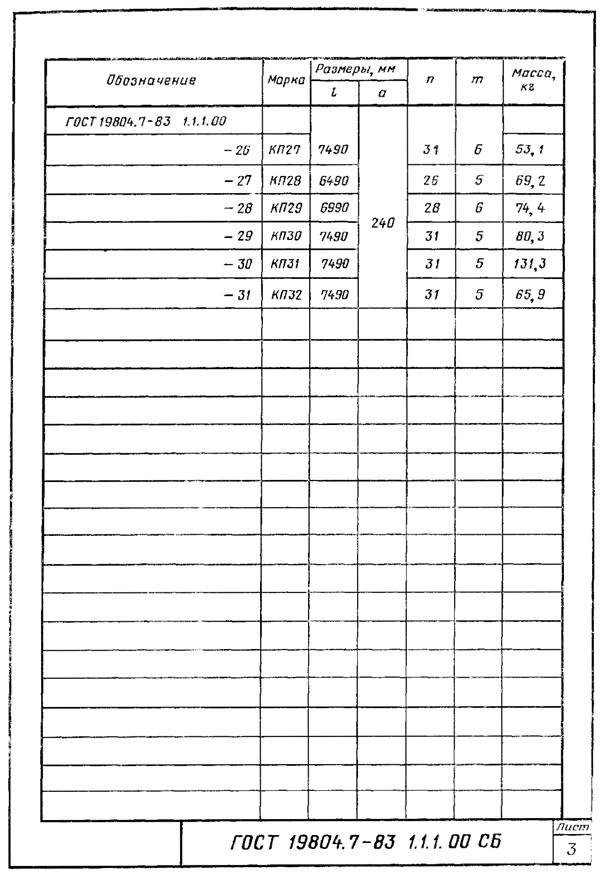

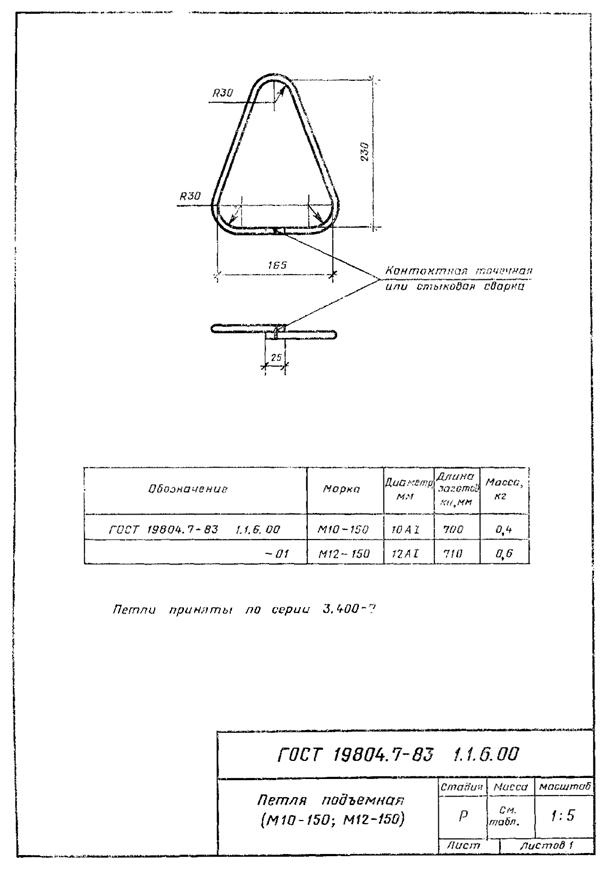

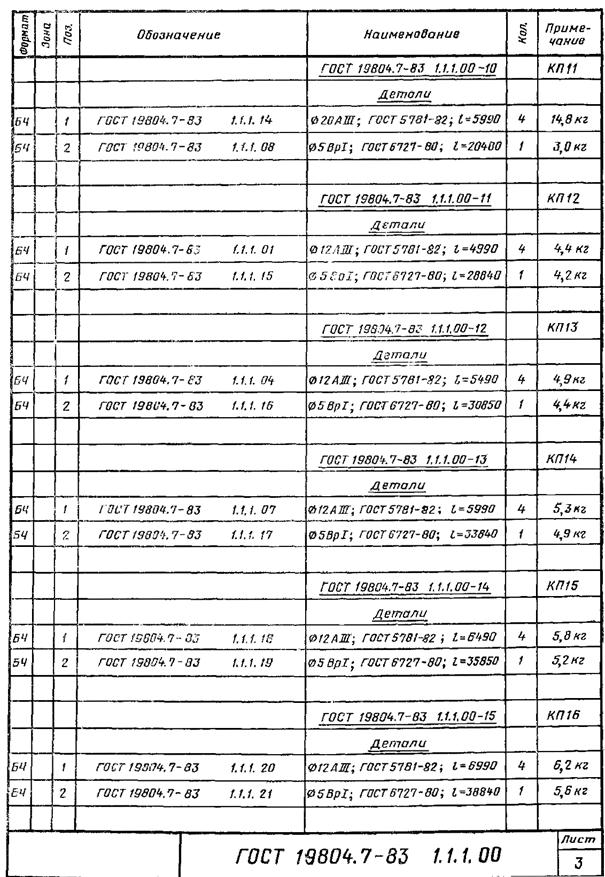

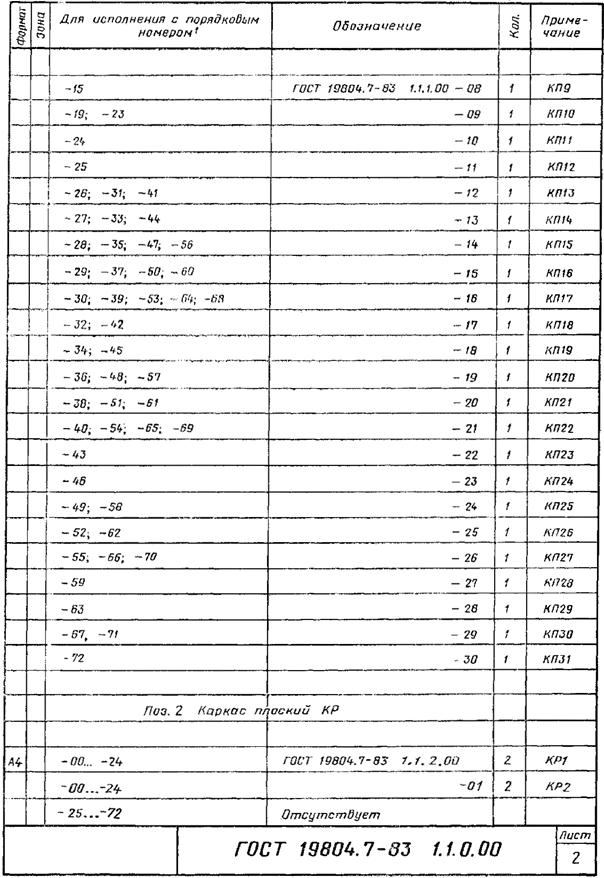

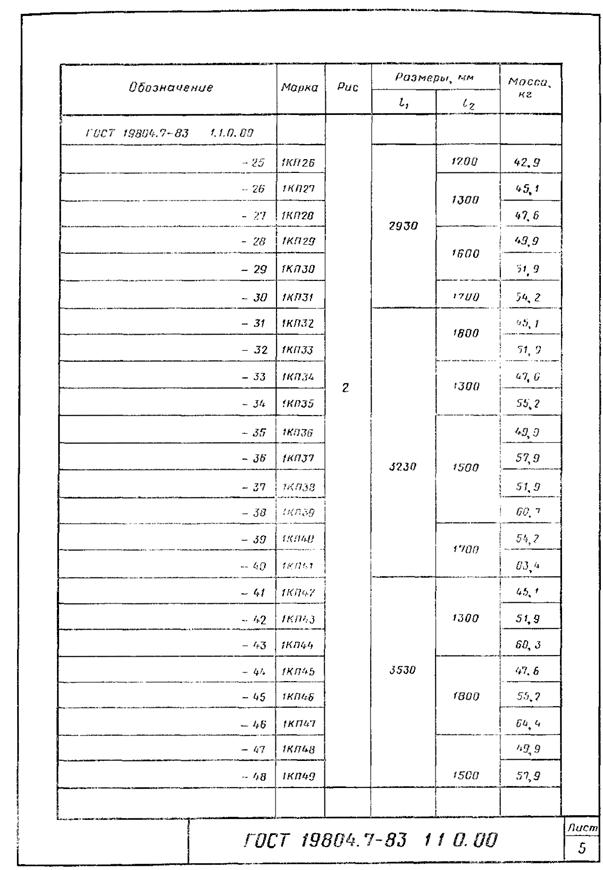

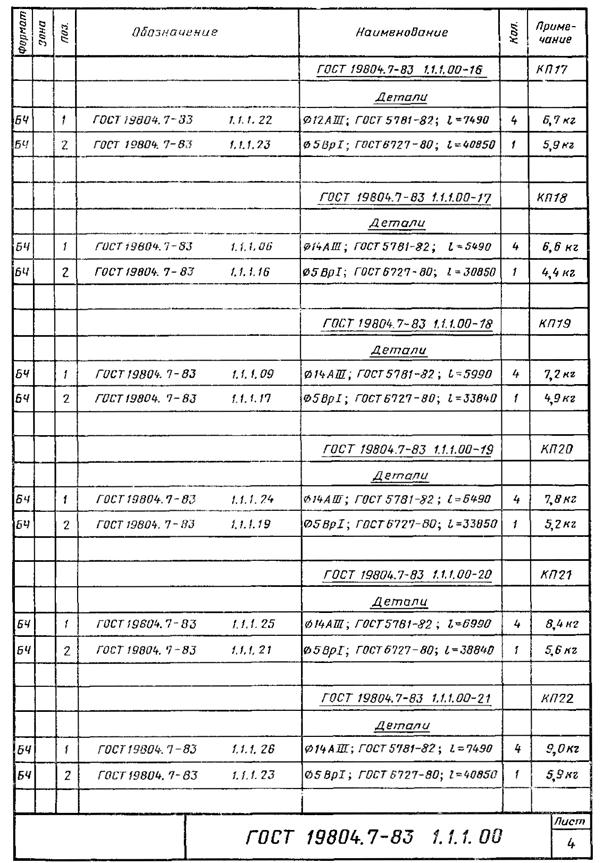

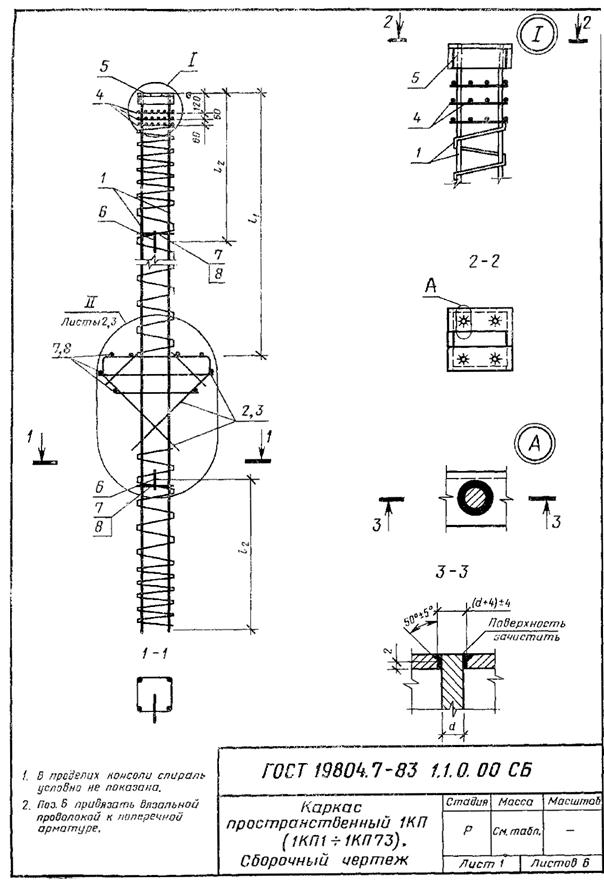

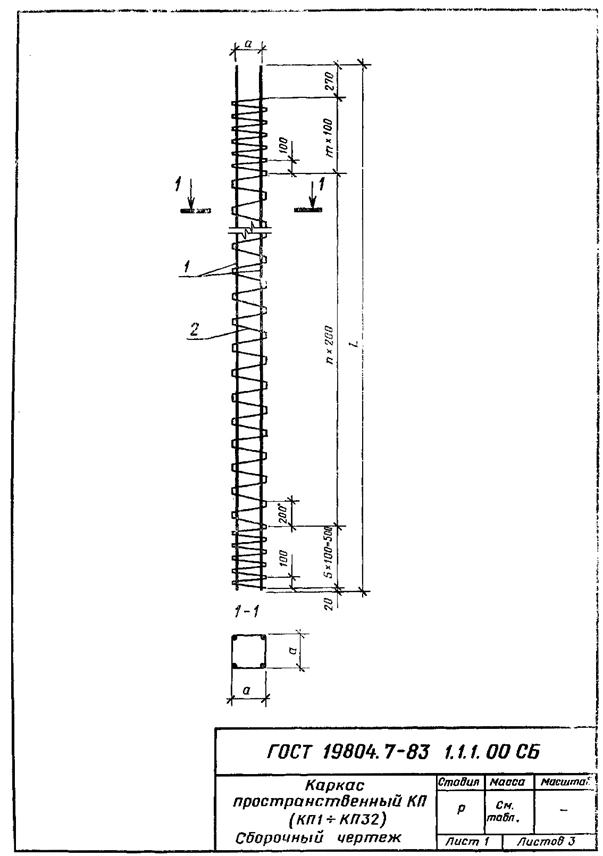

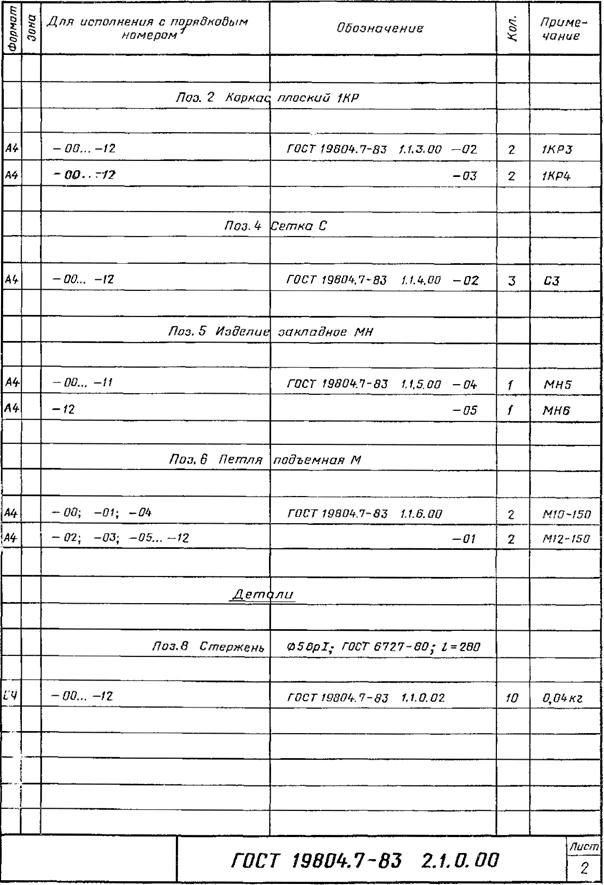

Пример условного обозначения (марки) крайней (без уширения верха) сваи-колонны двухконсольной, длиной 5500 мм, размером от верха сваи-колонны до ее консолей 3400 мм, размером стороны поперечного сечения 200 мм, несущей способности 2: 1СД 55.34.20-2 ГОСТ 19804.7-83 То же, крайней (без уширения верха) сваи-колонны двухконсольной, длиной 7500 мм, размером от верха сваи-колонны до ее консолей 3500 мм, размером стороны поперечного сечения 300 мм, несущей способности 3, для зданий с агрессивной степенью воздействия газовой среды: 1СД 75.35.30-3-П ГОСТ 19804.7-83 2 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ2.1. Сваи-колонны должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, приведенным в приложении. 2.2. Бетон 2.2.1. Для изготовления свай-колонн должен применяться тяжелый бетон марки по прочности на сжатие М250. 2.2.2. Материалы, применяемые для приготовления бетона, должны отвечать требованиям следующих стандартов: цемент - ГОСТ 10178-85; щебень, гравий - ГОСТ 20268-83 (максимальная крупность заполнителя не должна превышать 20 мм); песок - ГОСТ 8736-85. 2.2.3. Бетон свай-колонн, предназначенных для работы в условиях воздействия слабо- или среднеагрессивных газовых сред, должен быть повышенной плотности (П) и удовлетворять требованиям СНиП II-28-73. 2.3. Арматура и закладные изделия 2.3.1. Сваи-колонны армируют пространственными каркасами. 2.3.2. В качестве продольной арматуры и арматуры консолей свай-колонн следует применять горячекатаную арматурную сталь класса A-III по ГОСТ 5781-82. 2.3.3. В качестве поперечной арматуры (спираль сваи-колонны) следует применять проволоку класса Вр-I по ГОСТ 6727-80 или горячекатаную арматурную сталь класса A-I по ГОСТ 5781-82. 2.3.4. Марки арматурной стали должны приниматься с учетом условий возведения и эксплуатации конструкций согласно приложению 3 главы СНиП II-21-75. 2.3.5. Поперечную арматуру приварить к продольным стержням в каждом пересечении контактной сваркой в соответствии с ГОСТ 14098-91. 2.3.6. Допускается заменять спиральную арматуру поперечными стержнями диаметром и шагом, равными диаметру и шагу спирали. 2.3.7. Для закладных изделий свай-колонн должна применяться углеродистая сталь класса С 38/23. Марки прокатной стали следует принимать с учетом действующей на закладное изделие нагрузки и условий эксплуатации свай-колонн согласно приложению 4 главы СНиП II-21-75. 2.3.8. Закладные изделия следует изготовлять с применением дуговой полуавтоматической сварки порошковой проволокой типов ПП-АН2, ПП-АН4, ПП-АН8 или в углекислом газе проволокой Св-08Г2С. Сварные соединения должны выполняться в соответствии с ГОСТ 14771-76. Допускается изготовлять закладные изделия с применением ручной дуговой сварки в соответствии с ГОСТ 5264-80 с электродами типа Э42А-Ф. 2.3.9. Закладное изделие сваи-колонны при сборке пространственного каркаса надеть на продольные стержни и приварить к этим стержням, используя зазор между стержнем и раззенковкой, ручной дуговой сваркой в соответствии с ГОСТ 5264-80 электродами типа Э42А-Ф. Сварку следует выполнять с учетом требований СН 393-78. 2.4. Требования к изготовлению 2.4.1. Сваи-колонны должны изготовляться в стальных формах, удовлетворяющих требованиям ГОСТ 25781-83. Допускается изготовлять сваи-колонны в неметаллических формах, обеспечивающих соблюдение требований настоящего стандарта к качеству и точности изготовления свай-колонн. 2.4.2. Проектное положение арматурных изделий и толщину защитного слоя бетона следует фиксировать прокладками из плотного цементно-песчаного раствора или пластмассовыми фиксаторами. Применение стальных фиксаторов не допускается. 2.4.3. По четырем граням сваи-колонны должны быть нанесены риски разбивочных осей. 2.4.4. Подъем свай-колонн на копер следует производить с помощью стропа, закрепленного за сваю-колонну у верхней подъемной петли. Строповка свай-колонн при подъеме на копер непосредственно за подъемную петлю запрещается. 2.5. Точность изготовления 2.5.1. Отклонения фактических размеров свай колонн от проектных размеров не должны превышать, мм: - по длине ±22 - по длине от верха сваи-колонны до ее консолей ±7 - по длине от консолей до низа сваи-колонны ±15 - по размерам поперечного сечения и размерам консолей ±5 2.5.2. Отклонение от прямой линии (непрямолинейность) боковых граней на длине от верха сваи-колонны до ее консолей не должно превышать 3 мм на длине 2 м. 2.5.3. Отклонения от проектного положения стальных закладных изделий не должны превышать, мм: - в плоскости поверхности сваи-колонны 5 - из плоскости поверхности сваи-колонны 3 3. ПРАВИЛА ПРИЕМКИ3.1. Приемку свай-колонн осуществляют в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта. 3.2. Приемочный контроль для каждой партии свай-колонн следует проводить неразрушающими методами. 3.3. При приемке свай-колонн по показателям точности геометрических размеров, отклонению от прямолинейности боковых граней, толщины защитного слоя бетона, расположения арматуры, качества бетонной поверхности применяют выборочный одноступенчатый контроль по ГОСТ 13015.1-81. 4. МЕТОДЫ КОНТРОЛЯ4.1. Прочность бетона свай-колонн следует определять по ГОСТ 10180-90, ГОСТ 22690-88, ГОСТ 22690-88, ГОСТ 17624-87. 4.2. Плотность бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78. Допускается определять плотность бетона по ГОСТ 17623-87. 4.3. Водонепроницаемость бетона следует определять по величине коэффициента фильтрации Кф согласно ГОСТ 12730.5-84. Величины коэффициента фильтрации Кф, соответствующие маркам бетона по водонепроницаемости, следует принимать по главе СНиП II-21-75. При отсутствии необходимого оборудования марку бетона по водонепроницаемости допускается определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84. 4.4. Водопоглощение бетона свай-колонн, предназначенных для применения в условиях воздействия агрессивной среды, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78. 4.5. Толщину защитного слоя бетона и положение арматуры в бетоне свай-колонн следует определять по ГОСТ 17625-83 или ГОСТ 22904-78. При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры сваи-колонны с последующей заделкой борозд. 4.6. Методы контроля и испытаний арматурных и закладных изделий установлены в ГОСТ 10922-90.
| |||||||||||||||||||||||||||||
