ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
УСТАНОВКИ КОМПАКТНЫЕ ДЛЯ ОЧИСТКИ Типы, основные параметры и размеры Compact treatment plants for surface
potable water. |
ГОСТ |
Переиздание
Постановлением Государственного комитета СССР по делам строительства от 26 апреля 1982 г. № 106 дата введения установлена
01.01.83
1. Настоящий стандарт распространяется на компактные установки заводского изготовления, работающие на реагентной (Р) и безреагентной (БР) схемам, предназначенные для очистки поверхностных вод с целью их использования в системах хозяйственно-питьевого водоснабжения.
2. Типы, основные размеры и параметры установок в зависимости от метода обработки воды и производительности должны соответствовать указанным на чертеже и в таблице.

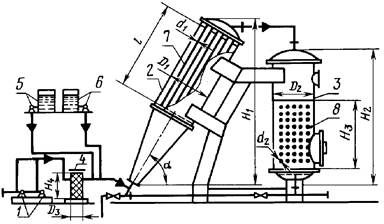

1 - насосы подачи
воды; 2 - трубчатый отстойник; 3 - скорый фильтр; 4 -
сетчатый фильтр;
5 - блок коагулирования воды; 6 - блок обеззараживания воды; 7
- трубчатые элементы отстойника;
8 - загрузка скорого фильтра
|
Типы установок |
Производительность, м3/сут |
Рабочее давление, МПа, (кгс/см2), не более |
Металлоемкость, т, не более |
Потребляемая мощность, кВт, не более |
Основное оборудование |
||||||||||||||
|
Трубчатый отстойник |
Скорый фильтр |
Сетчатый фильтр |
|||||||||||||||||
|
Количество, шт. |
Диаметр D1, м |
Высота Н1, м |
Длина трубчатого элемента l, м |
Диаметр трубок d1, мм |
Угол наклона a |
Количество, шт. |
Диаметр D2, м |
Высота Н2, м |
Высота фильтрующей загрузки Н3, м |
Крупность зерен загрузки d2, мм |
Количество, шт. |
Диаметр D3, м |
Высота Н4, м |
||||||
|
При работе по реагентной схеме |
Струя 100Р |
100 |
0,3 (3) |
2,8 |
1,5 |
1 |
1 |
4,7 |
2,0 |
40 - 80 |
60 |
1 |
1,0 |
4,0 |
1,5 |
0,8 - 2 |
1 |
0,35 |
0,6 |
|
Струя 200Р |
200 |
0,3 (3) |
4,8 |
2,3 |
2 |
1 |
4,7 |
2,0 |
40 - 80 |
60 |
2 |
1,0 |
4,0 |
1,5 |
0,8 - 2 |
1 |
0,35 |
0,6 |
|
|
Струя 400Р |
400 |
0,3 (3) |
5,1 |
4,8 |
1 |
2 |
5,0 |
2,0 |
40 - 80 |
60 |
1 |
2,0 |
4,3 |
1,5 |
0,8 - 2 |
1 |
0,4 |
0,75 |
|
|
Струя 800Р |
800 |
0,3 (3) |
10,2 |
8,3 |
2 |
2 |
5,0 |
2,0 |
40 - 80 |
60 |
2 |
2,0 |
4,3 |
1,5 |
0,8 - 2 |
1 |
0,4 |
0,75 |
|
|
При работе по безреагентной схеме |
Струя 25БР |
25 |
0,3 (3) |
2,8 |
0,8 |
1 |
1 |
4,7 |
2,0 |
40 - 80 |
60 |
1 |
1,0 |
4,0 |
1,5 |
0,3 - 1 |
1 |
0,35 |
0,6 |
|
Струя 50БР |
50 |
0,3 (3) |
4,8 |
1,0 |
2 |
1 |
4,7 |
2,0 |
40 - 80 |
60 |
2 |
1,0 |
4,0 |
1,5 |
0,3 - 1 |
1 |
0,35 |
0,6 |
|
|
Струя 100БР |
100 |
0,3 (3) |
5,1 |
1,2 |
1 |
2 |
5,0 |
2,0 |
40 - 80 |
60 |
1 |
2,0 |
4,3 |
1,5 |
0,3 - 1 |
1 |
0,4 |
0,75 |
|
|
Струя 200БР |
200 |
0,3 (3) |
10,2 |
2,1 |
2 |
2 |
5,0 |
2,0 |
40 - 80 |
60 |
2 |
2,0 |
4,3 |
1,5 |
0,3 - 1 |
1 |
0,4 |
0,75 |
|
Продолжение
|
Блок коагулирования |
Блок обеззараживания |
Насос подачи воды |
||||||||||||
|
Баки для раствора |
Дозатор |
Баки для раствора |
Дозатор |
Количество, шт. |
Подача, м3/ч, не менее |
Напор, м, не менее |
||||||||
|
Количество, шт. |
Вместимость, м3 |
Количество, шт. |
Подача, л/ч |
Напор, м, не менее |
Количество, шт. |
Вместимость, м3 |
Количество, шт. |
Подача, л/ч |
Напор, м, не менее |
|||||
|
При работе по реагентной схеме |
Струя 100Р |
1 |
0,32 |
2 |
1 - 5 |
50 |
1 |
0,32 |
1 |
1 - 5 |
50 |
2 |
6,0 |
35 |
|
Струя 200Р |
1 |
0,32 |
2 |
2 - 10 |
50 |
1 |
0,32 |
1 |
2 - 10 |
50 |
2 |
12,0 |
35 |
|
|
Струя 400Р |
1 |
2,0 |
2 |
4 - 20 |
50 |
1 |
2,0 |
1 |
4 - 20 |
50 |
2 |
18,0 |
35 |
|
|
Струя 800Р |
1 |
2,0 |
2 |
8 - 40 |
50 |
1 |
2,0 |
1 |
8 - 40 |
50 |
2 |
24,0 |
35 |
|
|
При работе по безреагентной схеме |
Струя 25БР |
- |
- |
- |
- |
- |
1 |
0,32 |
2 |
0,5 - 1 |
50 |
2 |
1,5 |
35 |
|
Струя 50БР |
- |
- |
- |
- |
- |
1 |
0,32 |
2 |
1 - 5 |
50 |
2 |
3,0 |
35 |
|
|
Струя 100БР |
- |
- |
- |
- |
- |
1 |
0,32 |
2 |
2 - 10 |
50 |
2 |
4,5 |
35 |
|
|
Струя 200БР |
- |
- |
- |
- |
- |
1 |
2,0 |
2 |
4 - 20 |
50 |
2 |
6,0 |
35 |
|
3. Основными элементами установок являются:
насосы подачи воды, трубчатый отстойник, скорый фильтр, сетчатый фильтр, блок обеззараживания воды и блок коагулирования воды.
4. Установки должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
5. Для изготовления установок и при их эксплуатации должны применяться материалы и реагенты, разрешенные Минздравом СССР для применения в практике хозяйственно-питьевого водоснабжения.
6. Трубчатые отстойники, скорые и сетчатые фильтры, баки для растворов реагентов должны изготовляться из углеродистой стали обыкновенного качества по ГОСТ 380-94.
7. Баки для растворов реагентов должны иметь внутреннее антикоррозионное покрытие.
8. Оборудование установок следует размещать в соответствии с проектом их привязки, выполненным для данного конкретного объекта.
В зависимости от конкретных условий привязки установки насосы подачи воды могут не предусматриваться.
9. При работе установки по реагентной схеме мутность исходной (поверхностной) воды не должна превышать 1000 мг/л, цветность 300°, при работе по безреагентной схеме - соответственно 100 мг/л и 40°.
При больших значениях мутности и цветности воды необходимо производить предварительную ее очистку до указанных пределов.
10. Очищенная на установках вода должна соответствовать требованиям ГОСТ 2874-82*.
________
* На территории Российской Федерации действует ГОСТ Р 51232-98.
11. Дозы реагентов (коагулянт, хлорреагент) устанавливаются для различных периодов года в зависимости от качества исходной (обрабатываемой) воды в соответствии с действующими методиками и корректируются в период наладки и эксплуатации установок.
12. Периодичность и режим промывки скорого фильтра, отстойника и сетчатого фильтра устанавливаются в зависимости от местных условий в соответствии с действующими нормативно-техническими документами и уточняются в процессе наладки и эксплуатации.
