ГОСТ 24940-96 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЗДАНИЯ И СООРУЖЕНИЯ МЕТОДЫ ИЗМЕРЕНИЯ ОСВЕЩЕННОСТИ МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ Москва Предисловие 1 РАЗРАБОТАН Научно-исследовательским институтом строительной физики (НИИСФ) при участии Московского научно-исследовательского института типового и экспериментального проектирования (МНИИТЭП) и Товарищества с ограниченной ответственностью «Церера» Российской Федерации ВНЕСЕН Минстроем России 2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 15 мая 1996 г. За принятие проголосовали
ВЗАМЕН ГОСТ 24940-81 4 ВВЕДЕН В ДЕЙСТВИЕ с 01.01.97 г. в качестве государственного стандарта Российской Федерации постановлением Минстроя России от 31 июля 1996 г. № 18-56
ГОСТ 24940-96 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ЗДАНИЯ И СООРУЖЕНИЯ Методы измерения освещенности BUILDINGS AND STRUCTURES Methods for mearsuring the illuminance Дата введения 1997-01-01 1 Область примененияНастоящий стандарт устанавливает методы определения минимальной, средней и цилиндрической освещенностей, коэффициента естественной освещенности в помещениях зданий и сооружений и на рабочих местах, минимальной освещенности в местах производства работ вне зданий, средней освещенности улиц, дорог, площадей и тоннелей, на которые распространяется действие. 2 Нормативные ссылкиВ настоящем стандарте использованы ссылки на следующие нормативные документы. СНиП 23-05-95 «Естественное и искусственное освещение» ГОСТ 8.014-72 ГСИ. Методы и средства поверки фотоэлектрических люксметров ГОСТ 8.023-90 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений ГОСТ 8.326-89 ГСИ. Метрологическая аттестация средств измерений ГОСТ 8.332-78 ГСИ. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения ГОСТ 8711-93 Приборы аналоговые, показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам ГОСТ 17616-82* Лампы электрические. Методы измерения электрических и световых параметров. 3 Определения и обозначенияПрименяемые в настоящем стандарте термины, их обозначения и определения приведены в таблице 1. Таблица 1
4 Аппаратура4.1 Для измерения освещенности следует использовать люксметры с измерительными преобразователями излучения, имеющими спектральную погрешность не более 10 %, определяемую как интегральное отклонение относительной кривой спектральной чувствительности измерительного преобразователя излучения от кривой относительной спектральной световой эффективности монохроматического излучения для дневного зрения V(l) по ГОСТ 8.332. Перечень рекомендуемых средств измерения приведен в приложении Г. Допускается использовать для измерения освещенности люксметры, имеющие спектральную погрешность более 10 %, при условии введения поправочного коэффициента на спектральный состав применяемых источников света, определяемого по ГОСТ 17616. Поправочные коэффициенты к люксметрам Ю-116 и Ю-117 при измерении освещенности от наиболее распространенных источников света приведены в приложении В. 4.2 Люксметры должны иметь свидетельства о метрологической аттестации и поверке. Аттестация люксметров проводится в соответствии с ГОСТ 8.326, поверка - в соответствии с ГОСТ 8.014 и ГОСТ 8.023. 4.3 Для измерения напряжения в сети следует применять вольтметры класса точности не ниже 1.5 по ГОСТ 8711. 5 Подготовка к измерениям5.1 Перед измерением освещенности от искусственного освещения следует провести замену всех перегоревших ламп и чистку светильников. Измерение освещенности может также производиться без предварительной подготовки осветительной установки, что должно быть зафиксировано при оформлении результатов измерения. 5.2 Измерение КЕО проводят в помещениях, свободных от мебели и оборудования, не затеняемых озеленением и деревьями, при вымытых и исправных светопрозрачных заполнениях в светопроемах. Измерение КЕО может также производиться при наличии мебели, затенении деревьями и неисправных или невымытых светопрозрачных заполнениях, что должно быть зафиксировано при оформлении результатов измерений. 5.3 Для измерения КЕО выбирают дни со сплошной равномерной десятибалльной облачностью, покрывающей весь небосвод. В районах, расположенных южнее 48° с. ш., измерения КЕО допускается проводить без учета балльности в дни сплошной облачности, покрывающей весь небосвод. Электрический свет в помещениях на период измерений выключается. 5.4 Перед измерениями выбирают и наносят контрольные точки для измерения освещенности на план помещения, сооружения или освещаемого участка (или исполнительный чертеж осветительной установки) с указанием размещения светильников. 5.5 Размещение контрольных точек при измерении минимальной освещенности помещений 5.5.1 Контрольные точки для измерения минимальной освещенности от рабочего освещения размещают в центре помещения, под светильниками, между светильниками и их рядами, у стен на расстоянии 0,15 - 0,25l, но не менее 1 м, где l - расстояние между рядами светильников. 5.5.2 Контрольные точки для измерения освещенности от аварийного освещения следует размещать на рабочих местах в соответствии с нормами аварийного освещения. 5.5.3 Контрольные точки для измерения минимальной освещенности от эвакуационного освещения следует размещать на полу по пути эвакуации людей из помещения. Примеры расположения контрольных точек для измерения освещенности в помещениях производственных и общественных зданий при использовании для освещения светильников с точечными и линейными источниками света приведены на рисунках А.1, А.2. 5.6 Размещение контрольных точек при измерении средней освещенности помещений , (1) где а - ширина помещения, м; b - длина помещения, м; ho - высота подвеса светильника, м. Минимальное количество контрольных точек N для измерения средней освещенности квадратного помещения определяют по таблице 2. Таблица 2
5.6.2 В неквадратных помещениях выделяют квадрат наибольшей площадью Sк, для которого определяют количество точек измерения N1 в соответствии с 5.6.1. Минимальное количество точек измерения средней освещенности N рассчитывают по формуле , (2) где Sn - площадь помещения, м2; Sк - площадь квадрата, м2. 5.6.3 При размещении контрольных точек на плане помещения их сетка не должна совпадать с сеткой размещения светильников. В случае совпадения сеток число контрольных точек на плане помещения целесообразно увеличить (рисунок А.3). При расположении в помещении крупногабаритного оборудования контрольные точки не должны располагаться на оборудовании. Если контрольные точки попадают на оборудование, сетку контрольных точек следует сделать более частой и исключить точки, попадающие на оборудование. 5.7 Размещение контрольных точек при измерении цилиндрической освещенности помещений 5.7.1 Контрольные точки для измерения цилиндрической освещенности следует размещать равномерно по помещению под светильниками, между светильниками и на центральной продольной оси помещения на высоте 1,5 м над полом и на расстоянии не менее 1,0 м от стены. 5.7.2 Число контрольных точек для измерения цилиндрической освещенности должно быть не менее 5. 5.8 Размещение контрольных точек при измерении минимальной освещенности помещений в местах производства работ вне зданий 5.8.1 Контрольные точки размещают на рабочих местах, по пути движения работающих. На освещаемой площади, ограниченной опорами, контрольные точки выбирают в центрах между опорами. При охранном освещении контрольные точки располагают по периметру освещаемой территории. 5.8.2 Число контрольных точек на освещаемом участке или по периметру освещаемой территории должно быть не менее 5. 5.9 Размещение контрольных точек при измерении средней освещенности улиц, дорог, площадей и тоннелей 5.9.1 Контрольные точки для измерения средней освещенности улиц, дорог и площадей должны располагаться равномерно на участке дорожного покрытия, ограниченном шагом светильников, на расстоянии 3 - 5 м друг от друга. 5.9.2 Контрольные точки для измерения средней освещенности тоннелей должны располагаться на дорожном покрытии на расстоянии 3 - 5 м друг от друга: - при вечернем и ночном режимах - на участках, ограниченных шагом работающих в данных режимах светильников; - при дневном режиме - на последовательных участках, ограниченных расстояниями от въездного портала, на которых согласно СНиП 23-05-95 нормируется средняя освещенность. 5.9.3 Число контрольных точек должно быть не менее 15. Примеры расположения контрольных точек при различном расположении светильников приведены на рисунках А.4 - А.10. 5.10 Размещение контрольных точек при измерении естественной освещенности помещений 5.10.1 Контрольные точки размещают на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола). Первую и последнюю точки принимают на расстоянии 1 м от поверхности наружных стен и внутренних перегородок (или оси колонн). 5.10.2 Число контрольных точек должно быть не менее 5. В число контрольных точек должна входить точка, в которой нормируется освещенность согласно действующим нормам. 6 Проведение измерений6.1 Измерение освещенности от искусственного освещения6.1.1 Измерение освещенности при рабочем и аварийном освещениях следует производить в темное время суток, когда отношение естественной освещенности к искусственной составляет не более 0,1, измерение освещенности при эвакуационном освещении - когда значение естественной освещенности не превышает 0,1 лк. 6.1.2 В начале и в конце измерений следует измерить напряжение на щитках распределительных сетей освещения. Результаты измерений заносят в протоколы, форма которых приведена в приложении Б. 6.1.3 При измерениях освещенности необходимо соблюдать следующие требования: - на измерительный фотометрический датчик не должна падать тень от человека; - измерительный прибор не должен располагаться вблизи сильных магнитных полей. 6.1.4 Освещенность на рабочем месте определяют прямыми измерениями в плоскости, указанной в нормах освещенности, или на рабочей плоскости оборудования. При комбинированном освещении рабочих мест освещенность измеряют сначала от светильников общего освещения, затем включают светильники местного освещения в их рабочем положении и измеряют суммарную освещенность от светильников общего и местного освещения. 6.1.5 Для определения цилиндрической освещенности в каждой контрольной точке проводят четыре измерения вертикальной освещенности во взаимно перпендикулярных плоскостях. 6.1.6 Результаты измерения освещенности оформляют в соответствии с приложением Б. 6.2 Измерение коэффициента естественной освещенности6.2.1 При определении коэффициента естественной освещенности проводят одновременные измерения освещенности в контрольных точках внутри помещений Евн и наружной освещенности Енар на горизонтальной площадке, освещаемой всем светом небосвода (например, снаружи на кровле здания или на другом возвышенном месте), с учетом требований 5.3. 6.2.2 Результаты измерений заносят в протокол, форма которого приведена в приложении Б. 7 Обработка результатов измерений7.1 Определение параметров искусственного освещения 7.1.1 Минимальную освещенность в помещениях и вне зданий определяют как минимальные измеренные значения освещенности из последовательности их значений в контрольных точках по формуле Емин = min{Еi}, (3) где Еi - измеренные значения освещенности в контрольных точках. 7.1.2 Среднюю освещенность в помещении определяют как среднеарифметическое значение измеренных освещенностей в контрольных точках помещения по формуле где Еi - измеренные значения освещенности в контрольных точках помещения, лк; N - число точек измерения. 7.1.3 Среднюю освещенность улиц, дорог, площадей и тоннелей определяют как среднеарифметическое значение измеренных освещенностей Еi в контрольных точках дорожного покрытия по формуле 4. , (5) где Евi - измеренные значения освещенности во взаимно перпендикулярных вертикальных плоскостях, лк. 7.1.5 При отклонении напряжения сети от номинального более чем на 5 % фактическое значение освещенности уточняют по формуле , (6) где Е - минимальная, средняя или цилиндрическая освещенности, определенные по 7.1.1 - 7.1.4, лк; Uном - номинальное напряжение сети, В; К - коэффициент, равный 4 для ламп накаливания (в том числе галогенных), 3 - для индуктивного балластного сопротивления и для ламп ДРЛ, 1 - для люминесцентных ламп при использовании емкостного балластного сопротивления; Uср - среднее значение напряжения, определяемое по формуле , (7) где U1 - напряжение сети в начале измерения, В; U2 - напряжение сети в конце измерения, В. 7.2 Определение параметров естественного освещения Коэффициент естественной освещенности е, %, определяют по формуле , (8) где Евн - значение естественной освещенности внутри помещения, лк; Енар - значение естественной освещенности вне помещения, лк. 8 Оценка результатов измерений8.1 Оценку результатов измерений искусственной освещенности следует проводить в соответствии с таблицей 3. Таблица 3

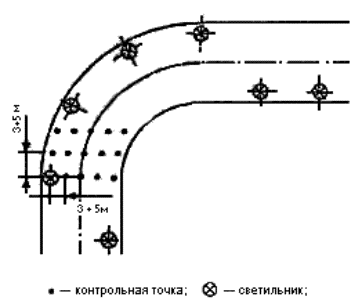

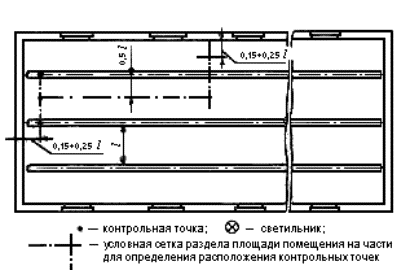

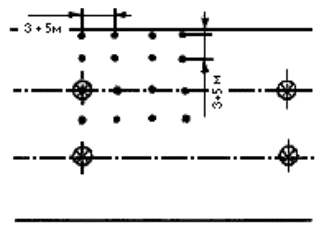

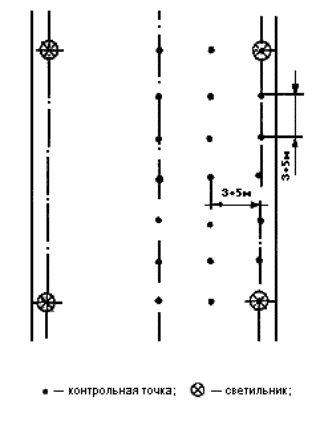

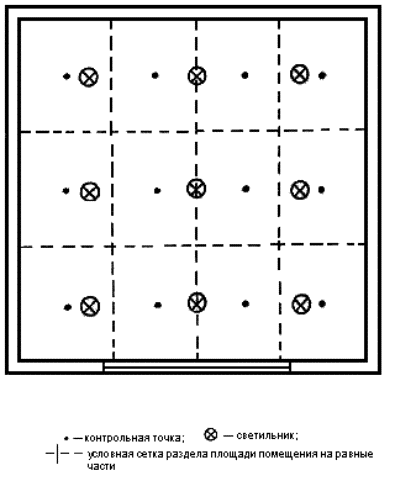

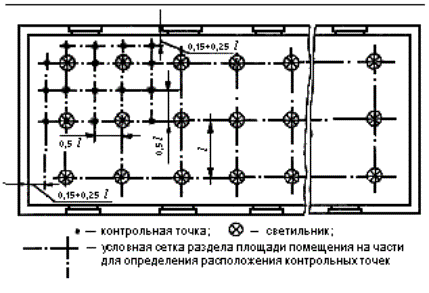

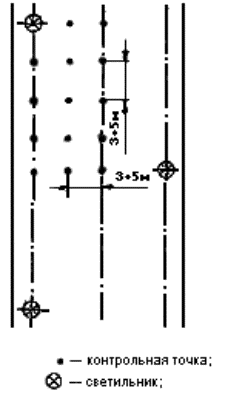

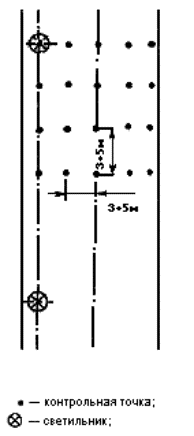

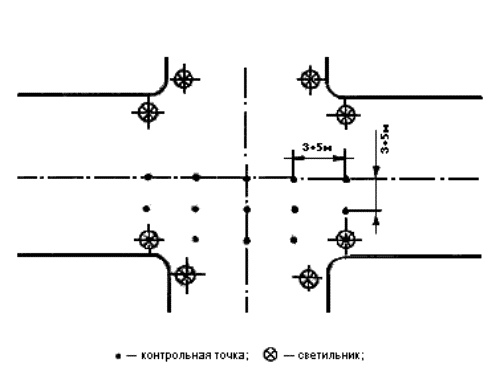

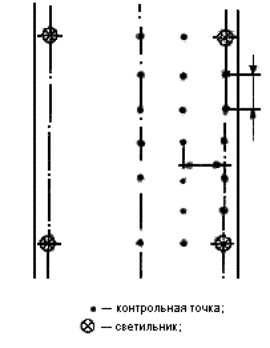

8.2 Естественное освещение помещений соответствует норме, если в точке нормирования коэффициент естественной освещенности е ³ ен, где ен - нормированное значение КЕО. ПРИЛОЖЕНИЕ А(рекомендуемое) Расположение контрольных точек при проведении измеренийРисунок А1 - Расположение контрольных точек при измерении минимальной освещенности помещения от светильников, принимаемых за точечные излучатели Рисунок А2 - Расположение контрольных точек при измерении минимальной освещенности помещения от светильников, принимаемых за линейные излучатели Рисунок А3 - Расположение контрольных точек при измерении средней освещенности в помещении Рисунок А4 - Расположение контрольных точек при измерении средней освещенности улиц при одностороннем однорядном расположении светильников Рисунок А5 - Расположение контрольных точек при измерении средней освещенности улиц при двухстороннем прямоугольном расположении светильников Рисунок А6 - Расположение контрольных точек при измерении средней освещенности улиц при двухстороннем шахматном расположении светильников Рисунок А7 - Расположение контрольных точек при измерении средней освещенности улиц при осевом однорядном расположении светильников Рисунок А8 - Расположение контрольных точек при измерении средней освещенности улиц при осевом двухрядном расположении светильников Рисунок А9 - Расположение контрольных точек при измерении средней освещенности улиц на перекрестке Рисунок А10 - Расположение контрольных точек при измерении средней освещенности улиц в местах закругления Приложение Б(рекомендуемое) Протоколы измеренийПротокол измерений освещенности в производственных и общественных помещениях
Заключение по обследованию осветительной установки __________________________ Протокол измерения цилиндрической освещенности в помещениях общественных зданий
Протокол измерения освещенности в установках наружного освещения
Протокол измерения коэффициентов естественной освещенности
ПРИЛОЖЕНИЕ В(справочное) Поправочные коэффициенты для люксметров типов Ю-116 и Ю-117
Примечание - В зависимости от применяемых источников света показания люксметров Ю-116 и Ю-117 должны быть умножены на поправочные коэффициенты. ПРИЛОЖЕНИЕ Г(рекомендуемое) Перечень рекомендуемых средств измерения1 Люксметр «Кварц-21» ПО «Кварц» (Россия). 2 Фотометр типа 1105 фирмы «Брюль и Къер» (Дания). Ключевые слова: освещенность, люксметр, осветительная установка, коэффициент запаса, коэффициент естественной освещенности СОДЕРЖАНИЕ
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
