ГОСТ 21.206-93

Система проектной документации для строительства

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
ТРУБОПРОВОДОВ

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
В СТРОИТЕЛЬСТВЕ
Москва

Предисловие

1 РАЗРАБОТАН Государственным проектным, конструкторским и научно-исследовательским институтом «СантехНИИпроект» и Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект)

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За принятие проголосовали:

3 ВЗАМЕН ГОСТ 21.106-78

4 ПЕРЕИЗДАНИЕ. Май 2011 г.

ГОСТ 21.206-93

Система проектной документации для строительства

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ТРУБОПРОВОДОВ

System of building design document.
Pipelines. Symbols for presentation

1 Настоящий стандарт устанавливает условные обозначения трубопроводов и их элементов на чертежах и схемах технологических, тепломеханических, санитарно-технических и других систем, сетей, коммуникаций при проектировании предприятий, зданий и сооружений различного назначения.

2 Условное обозначение трубопровода состоит из графического условного обозначения или упрощенного изображения трубопровода и буквенно-цифрового или цифрового обозначения транспортируемой среды, характеризующего ее вид, назначение и параметры.

Буквой или первой цифрой обозначают вид транспортируемой среды, последующими цифрами - назначение и/или параметры транспортируемой среды.

3 Графические условные обозначения и упрощенные изображения трубопроводов и их элементов приведены в таблице 1.

4 Видимые участки проектируемых трубопроводов изображают сплошной толстой основной линией, невидимые (например, в перекрытых каналах) - штриховой линией той же толщины.

Существующие трубопроводы изображают соответственно сплошной или штриховой тонкой линией.

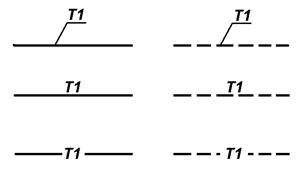

5 При изображении трубопровода на чертеже (схеме) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок или над линией трубопровода, а в необходимых случаях - в разрывах линий трубопроводов (рисунок 1).

6 При упрощенных графических изображениях трубопровода (в две линии) буквенно-цифровые или цифровые обозначения указывают на полках линий-выносок (рисунок 2) или непосредственно над графическим изображением трубопровода (рисунок 3).

7 Количество проставляемых буквенно-цифровых или цифровых обозначений на линиях трубопроводов должно быть минимальным, но обеспечивающим понимание чертежа (схемы).

Рисунок 1

Рисунок 2

Рисунок 3

Таблица 1
