Государственный проектный и научно-исследовательский институт
(Укрниипроектстальконструкция) Госстроя СССР

ПОСОБИЕ
по проектированию
усиления стальных конструкций

(к СНиП II-23-81*)

Утверждено приказом
Укрниипроектстальконструкции
Госстроя СССР № 65
от 22 октября 1987 г.

Москва Стройиздат 1989

Рекомендовано к изданию секцией научно-технического совета Укрниипроектстальконструкция Госстроя СССР.

пособие по проектированию усиления стальных конструкций (к СНиП II-23-81*)/Укрниипроектстальконструкция.-М.: Стройиздат, 1989.

Даны рекомендации, детализирующие основные положения по проектированию усиления стальных конструкций и проведению предпроектных обследований, технологии производства работ по их усилению.

Для инженерно-технических работников проектных организаций, высших учебных заведений и научно-исследовательских институтов.

Ил. 44, табл. 39.

Разработано Укрниипроектстальконструкция (д-р техн. наук А. В. Перельмутер, кандидаты техн. наук В. Б. Барский, Ю. С. Борисенко, В. А. Лимаренко, А. Н. Харин) при участии ЦНИИпроектстальконструкция им. Мельникова (кандидаты техн. наук И. В. Левитанский, В. И. Кудишин, Л. И. Гладштейн, И. В. Порядин, инженеры О. Н. Дмитриев, И. О. Эсаулов); ЦНИИСК им. Кучеренко (д-р техн. наук В. И. Трофимов, кандидаты техн. наук Г. Е. Бельский, Л. А. Гильденгорн); МИСИ им. Куйбышева (д-р техн. наук Е. И. Беленя, кандидаты техн. наук Б. Ю. Уваров, В. Н. Валь, П. Д. Окулов); Днепрпроектстальконструкция (инж. М. Б. Трапер); Ленпроектстальконструкция (инж. Р. С. Зекцер); Сибпроектстальконструкция (канд. техн. наук А. И. Конаков); ЛИСИ (кандидаты техн. наук Г. И. Белый, И. С. Ребров); МакИСИ (кандидаты техн. наук Е. В. Горохов, И. Р. Рухович); ДИСИ (д-р техн. наук А. В. Сильвестров, канд. техн. наук В. Д. Сургучев); НИСИ (д-р техн. наук В. В. Бирюлев, кандидаты техн. наук И. И. Крылов, А. И. Репин, инж. В. А. Чумаков); ЧПИ (кандидаты техн. наук В. Ф. Сабуров, К. А. Шишов, инж. В. И. Камбаров); ПолтИСИ (канд. техн. наук В. А. Пашинский); ЯГУ (канд. техн. наук В. В. Филиппов); Львовского политехнического института (канд. техн. наук М. Р. Бельский); Липецкого политехнического института (д-р техн. наук В. В. Горев, кандидаты техн. наук В. М. Путилин, В. И. Бабкин, инж. В. В. Зверев); СЗО Энергосетьпроект Мичэнерго СССР (канд. техн. наук К. П. Крюков, инж. Е. Н. Колбанев).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее Пособие дополняет, развивает и детализирует раздел «Дополнительные требования по проектированию конструкций зданий и сооружений при реконструкции» СНиП II-23-81* «Стальные конструкции».

Приведенные в Пособии положения распространяются на эксплуатируемые стальные конструкции, которые сохраняются (с усиленней или без него) в составе несущих конструкций зданий и сооружений после их реконструкции, а также на имеющие существенный физический износ стальные конструкции, для которых усиление является мерой, обеспечивающей их соответствие требованиям дальнейшей нормальной эксплуатации.

1.2. Элементы конструкций, вводимые дополнительно или взамен демонтируемых, должны проектироваться в соответствии с указаниями действующих норм и государственных стандартов.

Сохраняемые конструкции проверяются с учетом требований СНиП II-23-81* и дополнительных положений настоящего Пособия. В Пособии приведены отмененные нормативные документы (ГОСТы, СНиПы и др.), которые могут быть использованы только в качестве справочного материала.

1.3. При разработке проектной документации следует:

предусматривать меры по обеспечению надежности и долговечности зданий и сооружений;

принимать конструктивные решения и методы производства работ, реализуемые, как правило, без остановки производственного процесса в эксплуатируемых зданиях и сооружениях или совмещаемые по времени с технологическими остановками таких процессов;

учитывать перспективы развития производства, возможность повторных (в будущем) реконструкций и модернизаций;

принимать проектные решения, обеспечивающие экономное расходование материалов, топливных и энергетических ресурсов, снижение стоимости, трудоемкости и сокращение сроков выполнения работ по усилению;

учитывать условия производства работ по усилению (стесненность монтажной площадки, возможность использования механизмов, дополнительные мероприятия по технике безопасности и охране труда, необходимость контроля качества работ и т. п.).

1.4. Основные технические решения, принимаемые при разработке проектов реконструкции и усиления, следует обосновывать путем сравнения конкурентоспособных вариантов, учитывая при этом последствия (стесненность монтажной площадки или остановку производства на время выполнения работ по усилению).

1.5. Проектирование усиления стальных конструкций по Сравнению с обычным проектированием имеет ряд существенных особенностей, которые должны учитываться как при организации проектных работ, так и в процессе разработки и оформления проектной документации.

Основные из них:

проведение большого объема изысканий, связанных с обследованием усиливаемых конструкций, выявлением их фактического состояния, характеристик металла, из которого они выполнены, анализом причин появления имеющихся дефектов и повреждений и оценкой технического состояния конструкций;

выполнение расчетов по нескольким вариантам расчетных схем для оценки возможного отрицательного влияния обычно не учитываемых факторов (податливости или несмещаемости фундаментов, возможного проявления эффектов неразрезности, участия в работе каркаса ограждающих конструкций и оборудования и т. п.);

учет уровня фактической нагруженности усиливаемых под нагрузкой конструкций в процессе выполнения работ по усилению и учет влияния действующих во время усиления напряжений на несущую способность усиливаемой конструкции;

влияние последовательности и технологии выполнения работ по усилению на поведение усиливаемой конструкции, необходимость комплексного решения вопросов конструирования и выбора способа усиления с обязательным отражением этих вопросов в проектной документации.

1.6. Проектная документация с учетом изменения параметров и свойств конструкций и режимов эксплуатации должна охватывать следующие стадии работы конструкций:

А - предшествующая началу работ по усилению, на которой требуется проверить с учетом фактического состояния возможность эксплуатации конструкций до их усиления или замены и разработать в необходимых случаях временные мероприятия по содержанию конструкций и ограничению режимов эксплуатации;

Б - соответствующая периоду выполнения работ по усилению, на которой следует разработать необходимые мероприятия, обеспечивающие работоспособность конструкций по временной схеме;

В - соответствующая режиму эксплуатации конструкций после усиления, на которой необходимо обеспечить работу конструкций в изменившихся условиях.

В необходимых случаях, с целью выявления фактического положения конструкций, возможного роста деформаций и изменения напряженного состояния, проектом должно быть предусмотрено проведение инструментальных наблюдений за состоянием конструкций на стадиях А и Б, а также с использованием приборов и специальных контрольно-сигнальных устройств - на стадии В.

2. ОЦЕНКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЭКСПЛУАТИРУЕМЫХ СТАЛЬНЫХ КОНСТРУКЦИЙ

2.1. Проект усиления стальных конструкций разрабатывается с учетом заключения о техническом состоянии эксплуатируемых конструкций, составленного по результатам их обследования и проверочных расчетов. В необходимых случаях для уточнения расчетной схемы, выявления особенностей работы, оценки несущей способности и уточнения свойств конструкции могут быть использованы результаты специально проведенных натурных и лабораторных экспериментов и испытаний материалов.

2.2. Обследование конструкций включает:

подготовительные работы (получение и анализ задания на проведение обследования, ознакомление с объектом обследования в натуре, подбор и анализ технической документации, составление рабочей программы и др.);

освидетельствование конструкций в натуре (обмер, определение отклонений положения конструкций и их геометрических размеров от проектных, определение отклонений от проекта конструктивного исполнения элементов и соединений, выявление повреждений элементов и соединений, составление исполнительной документации, ведомостей дефектов и повреждений, обмерочных чертежей);

определение свойств стали;

уточнение фактических и прогнозирование будущих нагрузок, воздействий и условий эксплуатации, включая температурно-влажностный режим и степень агрессивности окружающей среды;

составление заключения о техническом состоянии обследованных конструкций, нагрузках и условиях эксплуатации.

Объем и степень детализации данных обследования зависят от наличия технической и эксплуатационной документации, состояния и степени поврежденности эксплуатируемых конструкций и должны соответствовать намечаемому комплексу проектных работ.

2.3. В зависимости от цели (общее ознакомление, освидетельствование и др.) обследования могут быть выборочными или полными.

Объем выборочного обследования назначается с учетом опыта эксплуатации однотипных конструкций в аналогичных условиях. При этом обследованию подлежит не менее 20% однотипных конструкций, в том числе все элементы, находящиеся в наиболее неблагоприятных условиях по уровню напряжений, особенно в зонах возможных механических повреждений, агрессивности воздействий внешней среды, повышенной вибрации и т. п.

2.4. Выборочное обследование должно быть заменено полным, если в процессе его выполнения обнаружены:

резкая неравномерность значений измеряемых параметров технического состояния, свойств материалов, степени агрессивности окружающей среды, условий нагружений;

наличие дефектов и повреждений, существенно снижающих несущую способность и эксплуатационную пригодность конструкций (трещины, большие прогибы, существенный коррозионный износ, отсутствие элементов и соединений и т. п.).

2.5. Проверочные расчеты необходимо выполнять по фактическим расчетным схемам сооружения (конструкции, элемента) и фактическим сечениям с учетом влияния обнаруженных дефектов и повреждений, по уточненным значениям расчетных сопротивлений материала конструкций и соединений, действующих нагрузок и их сочетаний. Проверочные расчеты выполняются в объеме, обеспечивающем достоверный вывод о возможности продолжения эксплуатации сохраняемой конструкции или обоснованную рекомендацию о необходимости ее усиления (замены).

ОБСЛЕДОВАНИЕ КОНСТРУКЦИЙ, ВЫЯВЛЕНИЕ ДЕФЕКТОВ И ПОВРЕЖДЕНИЙ

2.6. Обследование эксплуатируемых стальных конструкций проводится специализированными организациями с целью получения необходимых данных для оценки технического состояния и принятия проектных решений по реконструкции объекта.

При обследовании используются результаты осмотров и наблюдений, проводимых службой эксплуатации зданий и сооружений в соответствии с действующими на предприятии ведомственными указаниями, данные проектной и исполнительной документации, имеющейся в отделе капитального строительства или иных подразделениях, а также вспомогательная информация (данные службы ремонта, инспекции Госгортехнадзора, санитарной инспекции и т. п.).

2.7. Обследование проводится с помощью физических методов контроля, в необходимых случаях применяются измерительные инструменты. Подробные указания и приемы выполнения работ при техническом освидетельствовании даны в специальных инструкциях и рекомендациях.

2.8. Дефекты стальных конструкций в основном являются следствием отступлений от правил производства работ, ошибок, допущенных при проектировании, изготовлении и монтаже конструкций. Наиболее характерные дефекты, влияющие на работоспособность и эксплуатационную пригодность конструкций:

трещины, вырезы и вырывы;

отклонения геометрических размеров от проектных;

непрямолинейность элементов;

отклонения от проектного положения конструкций и их элементов;

неточная подгонка элементов в узлах сопряжении, расцентровка;

отсутствие отдельных элементов или необходимых соединений;

некачественное выполнение сварных швов (неполномерность швов, подрезы, непровары, прожоги, трещины, шлаковые включения, поры и др.) и болтовых или заклепочных соединений (ослабление, отсутствие болтов или заклепов и др.);

дефекты антикоррозионной защиты и др.

2.9. Повреждения стальных конструкций, появляющиеся и развивающиеся во время их эксплуатации, являются, как правило, следствием грубых нарушений правил технической эксплуатации или ошибок, допущенных при проектировании. Причинами их могут быть также дефекты изготовления, транспортирования и монтажа. Характерными повреждениями, влияющими на работоспособность и эксплуатационную пригодность конструкции, считаются:

разрушение защитных покрытий и коррозии металла;

разрывы и трещины в основном металле и швах;

искривления, местные погибы, коробление;

ослабление болтовых и заклепочных соединений;

вырезы в элементах или полный демонтаж элементов;

пережоги расплавленным металлом;

деформации, вызванные перегрузками или неравномерными осадками и креном фундаментов;

абразивный износ и др.

2.10. Обнаруженные во время осмотра дефекты и повреждения должны оперативно оцениваться с точки зрения опасности разрушения конструкций. В тех случаях, когда такая опасность существует, требуется принять срочные меры по ее ликвидации (разгрузка конструкций, временное раскрепление, ремонт и т. п.).

ОЦЕНКА КАЧЕСТВА МАТЕРИАЛА КОНСТРУКЦИЙ И СОЕДИНЕНИЙ. НАЗНАЧЕНИЕ РАСЧЕТНЫХ СОПРОТИВЛЕНИЙ

2.11. Оценку качества материалов эксплуатируемых, конструкций следует проводить по рабочим чертежам, данным заводских сертификатов или по результатам испытаний образцов.

Испытания образцов проводятся при отсутствии исполнительной документации или сертификатов, а также при недостаточности имеющихся в них сведений или при обнаружении повреждений, которые могли быть вызваны низким качеством материала конструкций и соединений.

2.12. При исследовании и испытании металла следует определять следующие характеристики:

химический состав с выявлением содержания элементов, предусмотренных государственными стандартами или техническими условиями на сталь по ГОСТ 22536.1-77*, ГОСТ 22536.2-87, ГОСТ 22536.3-77* и др.;

предел текучести, - временное сопротивление и относительное удлинение при испытаниях на растяжение (рекомендуется проводить их с построением диаграммы работы стали) - по ГОСТ 1497-84*;

ударную вязкость для температур, соответствующих группе конструкций и климатическому району по табл. 50 СНиП II-23-81*, и после механического старения в соответствии с государственными стандартами или техническими условиями на сталь.

Для конструкций 1 и 2 групп табл. 50 СНиП II-23-81*, выполненных из кипящей стали толщиной свыше 12 мм и эксплуатирующихся при отрицательных температурах, дополнительно следует определять:

распределение сернистых включений способом отпечатка по Бауману по ГОСТ 10243-75*;

микроструктуру с уточнением размеров зерен по ГОСТ 5639-82*.

2.13. Механические свойства стали допускается определять и другими методами, обеспечивающими надежность результатов, соответствующую испытаниям на растяжение.

При оценке прочностных свойств стали без отбора образцов (по твердости в соответствии с ГОСТ 22762-77, по срезу резьбы и т. п.) для каждого вида профиля (лист, уголок, балка и т. п.) проводятся контрольные испытания не менее трех образцов с определением предела текучести и временного сопротивления по стандартной методике. По результатам контрольных испытаний выполняется корректировка зависимостей между пределом текучести (временным сопротивлением) и параметрами, измеряемыми при испытаниях без отбора образцов (глубиной или диаметром отпечатка, по срезу резьбы и т. п.).

2.14. Испытания могут проводиться для определения свойств стали отдельных (обычно, наиболее нагруженных) элементов либо для установления марки и оценки качества стали, использованной во всех конструкциях того или иного вида. В последнем случае для уточнения нормативных сопротивлений могут использоваться статистические методы обработки результатов испытаний.

2.15. Отбор проб химического анализа и образцов для механических испытаний производят из элементов конструкций отдельно для каждой партии металла.

К партии металла относятся элементы одного вида проката (по номерам профилей, толщинам и маркам стали), входящие в состав однотипных элементов конструкций (поясов ферм, решеток ферм, поясов подкрановых балок и т. п.) одной очереди строительства. Партию металла должны составлять не более 50 однотипных отправочных марок общей массой не более 60 т. Если отправочные марки представляют собой простые элементы из прокатных профилей (прогоны, балки, связи и т. п.), их количество в партии может быть до 250.

Число проб и образцов от каждой партии металла должно быть не менее, чем указано в табл. 1. При отборе проб и образцов необходимо соблюдать требования ГОСТ 7564-73* и ГОСТ 7565-81*.

Места отбора проб и образцов, а также необходимость усиления мест вырезки образцов определяются организацией, проводящей обследование конструкций.

Таблица 1

Вид испытаний

Количество элементов, проверенных в партии

Количество проб образцов

от элемента

всего от партии

Химический анализ

3

1

3

Испытания, на растяжение

2(10*)

1

2(10*)

Испытания на ударную вязкость

9**

3**

6**

Отпечаток по Бауману

2

1

2

* При определении предела текучести стали и временного сопротивления по результатам статистической обработки данных испытаний образцов.

** Для каждой проверяемой температуры и для испытаний после механического старения.

2.16. Допускается не проводить испытания металла для конструкций, напряжения в которых не будут превышать 165 МПа (1700 кгс/см2) при расчетных температурах выше минус 30 °С для конструкций группы 3 по табл. 50 СНиП II-23-81* и выше минус 40 °С для конструкций группы 4, а также для конструкций 3 и 4 групп при расчетных температурах выше минус 65 °С при их усилении без применения сварки. При этом конструкция должна находиться в эксплуатации не менее трех лет.

2.17. Предел текучести или временное сопротивление стали по результатам статистической обработки данных испытаний (с отбором образцов или без отбора по п. 2.13) вычисляется по формуле

,                                                            (1)

где Rno - предел текучести Ryno или временное сопротивление Rupo;  - среднее арифметическое значение предела текучести или временного сопротивления по данным испытаний;  - среднее квадратичное отклонение результатов испытаний; sic - предел текучести или временное сопротивление, полученное при испытании i-го образца; aS - коэффициент, учитывающий объем выборки и определяемый по табл. 2.

Если отношение SR/sn>0,1, то использование результатов, полученных по формуле (1) не допускается, поскольку такой большой разброс свойств образцов свидетельствует о том, что они не относятся к одной партии металла.

При проведении испытаний образцов для определения свойств стали отдельных элементов конструкции (см. п. 2.14) в качестве нормативного сопротивления в рассматриваемом элементе допускается принимать минимальное значение предела текучести или временного сопротивления, полученное при испытаниях не менее двух образцов, отобранных из этих элементов.

2.18. Расчетное сопротивление проката и труб, из которых изготовлены конструкции, следует определять по формулам, приведенным в табл. 1 СНиП II-23-81*. При этом значения предела текучести Ryo и временного сопротивления Ruo определяются по п. 2.17, если выполнено достаточное число испытаний. В противном случае принимаются:

для сталей, у которых приведенные в сертификатах или полученные при контрольных испытаниях значения предела текучести и временного сопротивления удовлетворяют требованиям государственных стандартов или технических условий на сталь, действовавшим во время строительства, - по минимальному значению этих характеристик, указанных в упомянутых документах (прил. 1);

для сталей, у которых приведенные в сертификатах или полученные при испытаниях значения предела текучести и временного сопротивления ниже, чем предусмотренные государственными стандартами или техническими условиями на сталь, действовавшими во время строительства, - по минимальным значениям предела текучести, приведенным в сертификатах или полученным при испытаниях.

Коэффициент надежности по материалу следует принимать:

для конструкций, изготовленных до 1932 г., и сталей, у которых полученные при испытаниях значения предела текучести ниже 215 МПа (2200 кгс/см2) - gm = 1,2;

для конструкций, изготовленных в период с 1932 по 1982 гг. - gm = 1,1 для сталей с пределом текучести ниже 380 МПа (3850 кгс/см2) и - gm = 1,15 для сталей с пределом текучести выше 380 МПа (3850 кгс/см2);

для конструкций, изготовленных после 1982 г., - по табл. 2 СНиП II-23-81*.

2.19. Для элементов конструкций, имеющих коррозионный износ с потерей более 25% площади поперечного сечения или остаточную после коррозии толщину 5 мм и менее, расчетные сопротивления снижаются путем умножения на коэффициент gd, принимаемый по табл. 3.

Таблица 2

Количество образцов m

Коэффициент aS

Количество образцов m

Коэффициент aS

10

2,911

20

2,396

12

2,736

25

2,992

14

2,614

30

2,220

16

2,524

35

2,167

18

2,453

40 и более

2,125

Примечания: 1. Для промежуточных значений т коэффициент aS определяется линейной интерполяцией. 2. Коэффициент aS определяет нижнюю одностороннюю допустимую границу интервала, содержащую с доверительной вероятностью 0,95, то есть не менее 95% значений нормально распределенной случайной величины со средним значением sn и дисперсией S2R.

Таблица 3

Степень агрессивности среды по СНиП 2.03.11-85

Коэффициент gd

Слабоагрессивная

0,95

Среднеагрессивная

0,9

Сильноагрессивная

0,85

2.20. Расчетные сопротивления сварных соединений конструкций, подлежащих реконструкции или усилению, следует назначать с учетом марки стали, сварочных материалов, вида сварки, положения шва, примененных в конструкции.

При отсутствии данных, установленных нормами, допускается принимать:

для угловых швов - Rwun = Run; gwn = 1,25; bf = 0,7; bz =1,0 считая при этом gc = 0,8;

для растянутых стыковых швов конструкций, изготовленных до 1972 г., Rwy = 0,55 Ryo, изготовленных после 1972 г., Rwy = 0,85 Ryo.

Допускается уточнять несущую способность сварных соединений по результатам испытаний.

2.21. Расчетные сопротивления срезу и растяжению болтов, а также смятию элементов, соединяемых болтами, следует принимать по табл. 58 и 59 СНиП II-23-81*. Если невозможно установить класс прочности болтов, то значения расчетных сопротивлений следует принимать как для болтов класса прочности 4.6 - при расчете на срез и класса прочности 4.8 - при расчете на растяжение.

Допускается уточнять расчетные сопротивления срезу и растяжению болтов по результатам испытаний болтов на разрыв. При этом должны быть испытаны не менее пяти болтов от каждой условной партии, составленной из болтов и гаек одного типоразмера, одинаковой формы исполнения, установленных в однотипных конструкциях одной очереди строительства (но не более 2000 болтов).

Расчетное сопротивление болтов растяжению Rbt принимается по минимальному значению предела прочности, полученному при испытаниях, а расчетное сопротивление срезу Rbs = 0,8Rbt.

Таблица 4

Группа соединения

Расчетные сопротивления, МПа (кгс/см2)

срезу заклепок или стали марок

смятию соединяемых элементов конструкций

растяжению (отрыву головок) заклепок из стали марок

Ст2, Ст3

09Г2

Ст2, Ст3

09Г2

В

180(1800)

220(2200)

2Ryo

120(1200)

150(1500)

С

160(1600)

-

1,7Ryo

-

-

Примечания: 1. К группе В относятся соединения, в которых заклепки поставлены в отверстия, просверленные в собранных элементах или в деталях по кондукторам. К группе С относятся соединения, в которых заклепки поставлены в продавленные отверстия, сверленные без кондуктора в отдельных деталях. 2. При применении заклепок с потайными или полупотайными головками расчетные сопротивления заклепочных соединений срезу и смятию понижаются умножением на коэффициент 0,8. Работа указанных заклепок на растяжение не допускается.

2.22. Расчетное сопротивление заклепочных соединений следует принимать по табл. 4. Если в исполнительной документации отсутствуют указания о способе обработки отверстий и материале заклепок и установить их не представляется возможным, расчетные сопротивления принимаются как для соединения на заклепках группы С из стали марки Ст2.

ОПРЕДЕЛЕНИЕ НАГРУЗОК И ВОЗДЕЙСТВИЙ

2.23. В соответствии с указаниями СНиП 2.01.07-85 при разработке проектов реконструкции и усиления нагрузки и воздействия определяются на основе результатов обследований, при этом атмосферные нагрузки допускается принимать с учетом данных Госкомгидромета с учетом предполагаемого срока службы конструкций.

Расчетную нагрузку следует определять как произведение ее нормативного значения на коэффициент надежности по нагрузке gf, определяемый по указаниям СНиП 2.01.07-85. При наличии статистических данных допускается определять расчетные значения нагрузок непосредственно по заданной вероятности их превышения.

Таблица 5

Конструкции

Основные элементы

Коэффициент jc для конструкций

сварных

клепаных

Фермы стропильные, подстропильные и подкрановые

Пояса и стержни решетки

1,25-1,35

1,35-1,4

Колонны:

сплошные

Пояса и стенка

1,3

1,35

сквозные

Пояса

1,7

1,8

Балки:

прокатные

Пояса и стенка

1,05

1,25

составные

То же

1,2

1,25

Тормозные конструкции:

сплошные

Пояса и тормозной лист

1,2

1,25

сквозные

Пояс и решетка

1,35

1,4

Примечание. Пояс подкрановой балки в состав основных элементов тормозной конструкции не включается.

2.24. В случаях, когда определить значения нагрузок по данным обследований Госкомгидромета не представляется возможным или целесообразным (отсутствие наблюдений, относительно небольшая доля нагрузки в общем уровне нагружения и т. п.), они определяются по указаниям СНиП 2.01.07-85 как для вновь проектируемых конструкций.

2.25. Нормативная нагрузка от собственного веса конструкций определяется по результатам обмеров. Коэффициенты надежности по нагрузке принимаются по указаниям СНиП 2.01.07-85.

Собственный вес стальных конструкций допускается устанавливать по чертежам КМД с обязательными контрольными замерами сечений, а при отсутствии этих чертежей - по результатам обмеров основных элементов конструкции (табл. 5). При этом вес определяется по формуле

,                                                              (2)

где G0 - вес основных элементов, кH; yс - строительный коэффициент веса, принимаемый по табл. 5.

2.26. Постоянные нагрузки от собственного веса стационарно установленного оборудования, трубопроводов, промышленных проводок и агрегатов определяются по паспортным данным или рабочим чертежам с учетом фактической схемы их размещения и опирания на конструкции и согласовываются со службой эксплуатации зданий и сооружений.

Данные о нагрузках от оборудования, принятые в расчете, приводятся в проектной документации и в необходимых случаях подкрепляются приводимыми в проекте усиления указаниями (рекомендациями) по эксплуатации.

Коэффициенты надежности по нагрузке для указанных выше воздействий принимаются равными единице.

Таблица 6

Количество образцов m

Коэффициент t

Количество образцов m

Коэффициент t

5

2,13

15

1,76

6

2,02

20

1,73

7

1,94

25

1,71

8

1,89

30

1,7

9

1,86

40

1,68

12

1,8

60 и более

1,67

Примечания: 1. Для промежуточных значений т коэффициент (определяется линейной интерполяцией. 2. Коэффициент t определяет односторонний доверительный интервал для среднего значения нормально распределенной величины с доверительной вероятностью 0,95.

Таблица 7

Грузоподъемность крана, т

Коэффициент gк для

режима работы по правилам Госгортехнадзора

режимной группы по ГОСТ 25546-82

Л

С

Т, ВТ

1К, 2K

3К, 4К

6К, 7К

До 5

1,15

1,35

1,5

1,15

1,25

1,35

1,5

Св. 5 до 12,5

1,1

1,25

1,5

1,1

1,2

1,25

1,5

Св. 12,5 до 20

1,1

1,2

1,4

1,1

1,15

1,2

1,4

Св. 20

1,1

1,15

1,3

1,1

1,1

1,15

1,3

2.27. Постоянные нагрузки от веса покрытий (перекрытий) принимаются с учетом результатов вскрытий кровли (ограждений) и установления состава слоев.

Нормативные значения этих нагрузок определяются взвешиванием образцов и обработкой результатов взвешивания по формуле

,                                                           (3)

где  - среднее арифметическое значение веса образцов;  - среднее квадратичное отклонение от результатов взвешивания; Рi - вес i-го образца, кН; т - количество образцов (не менее 5); t - коэффициент, учитывающий объем выборки и определяемый по табл. 6.

Знак «плюс» в формуле (3) принимается при неблагоприятном действии увеличенной нагрузки, знак «минус» - при благоприятном.

Коэффициент надежности по нагрузке gf нормативной нагрузке gn, определенной по формуле (3), принимается равным единице.

2.28. Кратковременные нагрузки на площадки, переходные мостики и лестницы, в том числе нагрузки от толпы, устанавливаются по результатам обследования и анализа технологического процесса и учитываются в полном объеме только при проверке конструкций, непосредственно воспринимающих эти нагрузки.

2.29. Нормативные вертикальные нагрузки, передаваемые колесами мостовых и подвесных кранов, определяются по паспортным данным или по результатам взвешивания кранов.

При взвешивании вертикальное расчетное давление мостового крана определяется по формуле

,                                        (4)

где mk - количество колес с одной стороны крана; gт, Gкр - собственный вес тележки и моста крана; L - пролет моста крана; d - минимально возможное расстояние от оси тележки до оси рассматриваемого ряда; Gг - максимальная величина фактически поднимаемого полезного груза на крюке крана; gk - коэффициент надежности по собственному весу тележки и моста крана, принимаемый gk = 1 при определении веса по результатам взвешивания и gk = 1,05 при определении веса по паспортным данным (если проводилось усиление конструкций крана, то следует учесть вес элементов усиления); gг - коэффициент надежности по поднимаемому грузу, принимаемый по результатам специальных исследований, а при отсутствии данных по табл. 7 для мостовых крюковых кранов и по табл. 8 для грейферных и магнитных кранов.

Значение F, определяемого по формуле (4), принимается не больше указанного в государственных стандартах на краны.

При определении вертикальных крановых нагрузок допускается учитывать фактическое размещение зон обслуживания кранов и приближение тележки к ряду колонн, если размещение и габариты постоянно установленного в здании оборудования таковы, что нарушение этих ограничений физически невозможно, или установлены ограничители перемещений кранов по путям и тележек по мосту крана.

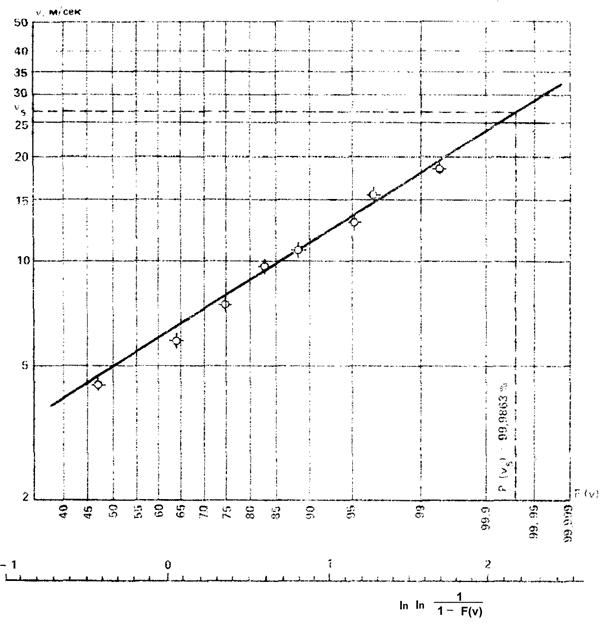

2.30. Нормативные значения атмосферных нагрузок рекомендуется уточнять на основании данных организаций Госкомгидромета. Обработка данных выполняется по методикам, приведенным в прил. 2 и 3.

При определении ветровых нагрузок допускается учитывать фактическую ориентацию зданий и сооружений на местности и затенение от соседних стационарных зданий и сооружений.

2.31. Расчет конструкций на совместное действие нагрузок от снега, ветра и мостовых кранов допускается выполнять с использованием коэффициентов сочетания, определенных с учетом реальных статистических данных и удельного влияния действующих нагрузок.

Таблица 8

Грузозахватный орган

Вид груза

Условия-перегрузки

Коэффициент gг для

режима по правилам Госгортехнадзора

режимной группы по ГОСТ 25546-82

Т, ВТ

3К-5К

6К-8К

Грейфер

Щебень, уголь, окалина и другие нелипкие и не обладающие повышенной связностью материалы

Из штабеля

1,1

1,1

1,1

Из приямка или из емкости, заполненной водой

1,4

1,4

1,4

Подъемный электромагнит

Скрап стальной, чугун в чушках

С неметаллического основания

1,3

1,3

1,5

С металлического основания

1,5

1,5

1,7

Стальной прокат

С решетчатого основания

1,5

1,4

1,6

Со сплошного металлического основания

1,6

1,6

1,8

Расчетное усилие любого вида (продольная или поперечная сила, изгибающий или крутящий момент) в сечении или элементе конструкции от одновременного действия снеговой, ветровой и крановой нагрузок рекомендуется определять по формуле

,                                                           (5)

где Nс и Nв - усилия от неблагоприятно действующих расчетных снеговой и ветровой нагрузок; Nк - суммарное усилие от всех неблагоприятно действующих крановых нагрузок, определенное по правилам СНиП 2.01.07-85; y - коэффициент сочетания усилий, определяемый по формуле

,

где bс, bв, и bк, - коэффициенты, зависящие от вероятностных свойств нагрузок; Сс, Св, Ск, - доли усилий или напряжений в сечении, учитывающие удельное влияние снеговой, ветровой и крановой нагрузок.

Коэффициенты bв, bс и bк определяются по реальным статистическим данным о снеговой, ветровой и крановой нагрузках и обеспечивают равнонадежность элементов конструкций, запроектированных на различные комбинации усилий. В запас надежности для всех типов мостовых кранов и всей территории СССР допускается принимать bс = 1,45; bв = 1,45; bк = 1,85.

При вычислении коэффициента сочетания усилий j удельное влияние снеговой, ветровой и крановых нагрузок учитывается их долями:

;                    ;                  .

При сложных видах деформации, когда в сечении действуют несколько разнородных силовых факторов, в приведенные формулы вместо усилий Nс, Nв и Nк от снеговой, ветровой и крановых нагрузок следует представлять максимальные краевые напряжения в сечении от действия соответствующих расчетных нагрузок.

При расчете на другие виды нагрузок и воздействий коэффициенты сочетаний принимаются по указаниям СНиП 2.01.07-85.

ПРОВЕРОЧНЫЙ РАСЧЕТ КОНСТРУКЦИЙ

2.32. Проверочный расчет конструкций с учетом влияния дефектов выполняется с целью установления:

возможности дальнейшей эксплуатации конструкций без каких-либо ограничений;

необходимости усиления конструкций;

возможности ограничений эксплуатации конструкций до плановых ремонтно-восстановительных работ:

необходимости немедленного прекращения эксплуатации в аварийной ситуации.

2.33. Проверку прочности элементов, имеющих ослабления в виде вырезов, вырывов, подрезов и т. п., следует проводить по площади нетто с учетом эксцентриситетов от смещения центра тяжести ослабленного сечения относительно центра тяжести первоначального сечения в соответствии с указаниями п. 5.25 СНиП II-23-81*.

Допускается вместо формулы (49) по СНиП II-23-81* применять формулу с использованием компенсирующих добавок усилий ,  и :

,                                 (6)

где , , , .

В формулах обозначено:

xc yс - координаты наиболее напряженной точки реального поперечного сечения, составленные относительно главных осей х - х и у - у неослабленного сечения; А, Ix, Iy - геометрические характеристики неослабленного сечения; хосл, уосл - координаты центра тяжести площади ослабления Aосл в осях х - х, у - у; ,  - моменты инерции ослабления;  - напряжение в центре тяжести площади ослабления Aосл, вычисленное для неослабленного сечения при действии заданных усилий.

Значения п, cх и сy принимаются по табл. 66 СНиП II-23-81* для неослабленного сечения.

2.34. Учет влияния коррозионных повреждений производить уменьшением расчетной площади поперечного сечения с учетом требований пп. 2.19 и 2.46 настоящего Пособия.

При равномерном коррозионном износе элементов расчетную площадь поперечного сечения допускается определять по формуле

,                                                          (7)

где А0 - площадь поперечного сечения элемента без учета коррозионных повреждений; k - коэффициент слитности сечения, равный отношению периметра, контактирующего со средой, к площади поперечного сечения. Приближенно величину коэффициента kSA можно принимать для уголков - 2/t, для замкнутых профилей - 1/t, для швеллеров и двутавров - 4/(t + d), здесь t и d - толщины полки и стенки соответственно.

Расчетный момент сопротивления для проверки прочности изгибаемых элементов допускается определять по формуле

,                                                       (8)

где W0 - момент сопротивления сечения без учета коррозионных повреждений; kSW - коэффициент изменения момента сопротивления вследствие коррозионного износа;

Коэффициенты kSW для некоторых типоразмеров прокатных профилей приведены в табл. 1 прил. 4.

Величина проникновения коррозии D* в формулах (7) и (8) принимается:

D* = D - при односторонней коррозии замкнутых профилей;

 - при двусторонней коррозии открытых профилей (двутавров, швеллеров, уголков и т. п.), где D - уменьшение толщины элемента, равное разнице между номинальной и фактической толщинами элемента.

2.35. Сжатые сплошностенчатые элементы стальных конструкций, имеющие общее искривление, следует рассчитывать как внецентренно сжатые. Отличие работы искривленных стержней от внецентренно сжатых (рис. 1) рекомендуется учитывать умножением стрелки искривления стержня f0 в ненагруженном состоянии на коэффициент k перехода от максимальной стрелки, искривления к эквивалентному эксцентриситету, принимая тef=khmf, где тf = f0A/W.

Коэффициент вычисляется по формуле

,                                                         (9)

где  - условная гибкость стержня в плоскости искривления; h - коэффициент влияния формы сечения, принимаемый по табл. 7.3 СНиП II-23-81*.

2.36. Стрелка искривления стержня в ненагруженном состоянии определяется по формуле

,                                                              (10)

где f'из - полная стрелка искривления, замеренная при нагрузке стержня силой N’0 (см. рис. 1); y - коэффициент (0 £ y0 £ 1), вычисляемый по формуле

,                                                       (11)

где  - напряжения в стержне в момент замера стрелки f’из; Ryo - расчетное сопротивление стали.

Если усилие в стержне N’0 в момент замера стрелки определить невозможно, следует принимать y0 = 1.

Описание: БезИмени-1 copy

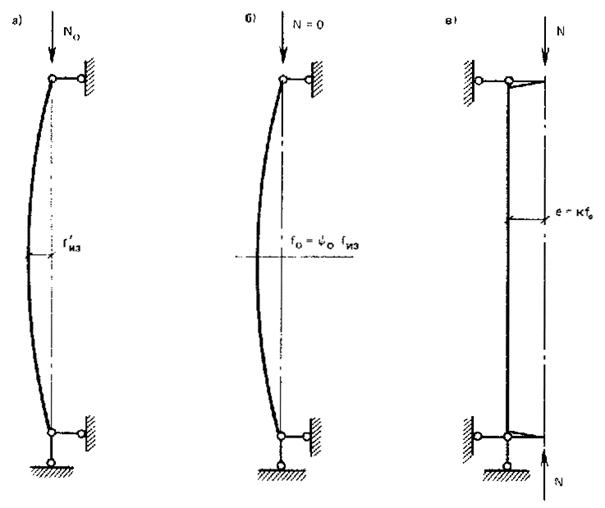

Рис. 1. Сжатый стержень с общим искривлением

а - нагруженный; б - ненагруженный; в - эквивалентный внецентренно-сжатый

2.37. Расчет на устойчивость сжатых стержней из двух спаренных уголков, расположенных в тавр и имеющих искривление в двух плоскостях более указанных в табл. 2 прил. 4, следует выполнять по формуле

,                                                          (12)

где juv - коэффициент снижения несущей способности, определяемый по табл. 3-5 прил. 4 в зависимости от условной гибкости в плоскости симметрии сечения

и условных относительных стрелок искривлений в двух плоскостях

;                           ;

при этом для элементов решетки ферм (кроме опорных раскосов и опорных стоек) следует учитывать упругое защемление в поясах, принимая в плоскости фермы коэффициент приведения расчетной длины m = 0,8 и используя данные табл. 4 прил. 4.

При определении стрелок искривления стержня в ненагруженном состоянии fx0 и fy0 следует руководствоваться указаниями п. 2.36.

Не допускается принимать значения коэффициентов juv больше значений коэффициентов j для центрально-сжатых стержней, приведенных в п. 5.3 СНиП II-23-81*.

2.38. Проверку устойчивости стержней из спаренных равнополочных уголков, имеющих кроме пространственного искривления оси еще и местные дефекты в виде вырезов или локальных погибей полок, для случая mx = my = 1 рекомендуется выполнять по формуле

,                                                        (13)

где juv - коэффициент, определяемый по табл. 3 прил. 4; kосл - коэффициент, учитывающий влияние местного выреза полки, принимаемый равным; kосл = 1 - если вырез расположен на концевом участке стержня (в пределах узловой фасонки); по табл. 7 прил. 4 - если вырез расположен в пределах средней трети длины стержня; по интерполяции - в прочих случаях; А0 - площадь неослабленного сечения. Для стержней, не имеющих местных дефектов и повреждений, следует считать kосл = 1.

Учет влияния местного дефекта в виде локального искривления полок осуществляется путем перехода к эквивалентному вырезу с параметрами lосл и bосл, определяемыми по погиби lm и fом (табл. 8 прил 4).

2.39. Расчет сквозных стержней на устойчивость в плоскости соединительной решетки следует выполнять по общей формуле

,                                                       (14)

где j - коэффициент, характеризующий устойчивость сквозного стержня в целом; jвет - коэффициент, учитывающий особенности работы ветвей на участках между узлами соединительной решетки.

Влияние общих искривлений сквозного стержня в целом учитывается при определении коэффициента j, который принимается по СНиП II-23-81* с учетом требований п. 2.41:

при центральном сжатии - в функции от условной приведенной гибкости

;                                                      (15)

при внецентренном сжатии - в функции от условной приведенной гибкости, вычисляемой по формуле (15) и относительного эксцентриситета

,                                                            (16)

где ас - расстояние от главной оси сечения, перпендикулярной плоскости изгиба, до оси наиболее сжатой ветви.

2.40. Влияние локальных дефектов и повреждений, изменяющих условия работы отдельных ветвей (погибы ветвей и решетки, вырезы, расцентровки и т. п.), учитывается при определении коэффициента jвет который следует принимать по СНиП II-23-81* в зависимости от гибкости отдельной ветви на участке между узлами соединительной решетки в случае, если ветвь работает на центральное сжатие, и в функции от условной гибкости  приведенного относительного эксцентриситета mef для ветви, работающей на сжатие с изгибом. Значения mef принимаются с учетом требований пп. 2.42-2.44.

Для двухветвенных колонн с ветвями двутаврового и швеллерного сечения, работающими на центральное сжатие, коэффициент jвет вычисленный по СНиП II-23-81*, следует умножать на коэффициент, принимаемый:

 при                                             (17)

где  - условная гибкость ветви на участке между узлами соединительной решетки.

Для решетчатых колонн производственных зданий при отсутствии повреждений элементов решетки допускается принимать lef = l.

2.41. Сжатые сквозные элементы стальных конструкций в случае их общего искривления в плоскости соединительной решетки следует рассчитывать по аналогии со сплошностенчатыми (см. п. 2.35). Коэффициент k к относительному эксцентриситету вычисляется по формуле

.                                                      (18)

2.42. Проверку устойчивости сквозного стержня, имеющего местное искривление ветви или ее ослабление на участке между узлами соединительной решетки, следует выполнять по формуле (14), причем коэффициент jвет должен вычисляться с учетом требований п. 2.40. Для сквозных стержней с дефектами, уменьшающими площадь поперечного сечения ветви, в расчет следует вводить геометрические характеристики сечения нетто.

2.43. Несущая способность сквозного стержня с дефектами или повреждениями раскосов оценивается проверкой устойчивости сквозного стержня в целом по рекомендациям п. 2.39 и дополнительной проверкой несущей способности поврежденного (дефектного) раскоса с требованиями пп. 2.35-2.38. При этом для раскосов из одиночных уголков в формулу (12) подставляются значения juv, принимаемые по табл. 6 прил. 4.

В случае невыполнения условия устойчивости для поврежденного раскоса следует считать, что он не участвует в работе и поперечная сила воспринимается ветвями, работающими на изгиб. При этом коэффициент jвет в формуле (14) должен определяться как для сжато-изогнутого элемента. Приведенный относительный эксцентриситет для определения jвет допускается находить в зависимости от максимального изгибающего момента в ветви mвет вычисляемого по формуле

,                                                              (19)

где Q - поперечная сила в сквозном стержне; lвет - длина ветви, принимаемая равной расстоянию между узлами соединительной решетки.

В тех случаях, когда несущая способность раскосов не обеспечивается в двух или более смежных панелях, эксплуатация сквозного стержня не допускается независимо от результатов других проверок.

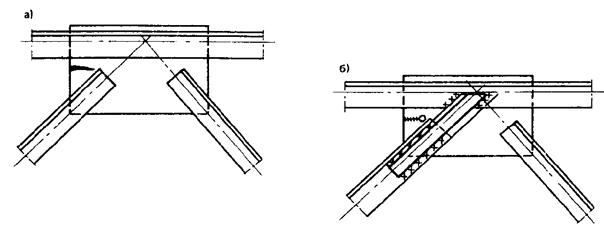

2.44. Устойчивость сквозных стержней с дефектами изготовления в виде расцентровки раскосов (рис. 2), следует проверить по формуле (14), при этом коэффициент jвет должен определяться как для сжато-изогнутого элемента с учетом изгибающего момента Mвет вычисляемого по формуле

,                                                          (20)

где t - величина расцентровки раскосов, равная половине расстояния между соседними пересечениями осей раскосов с осью ветви (рис. 2); kр - коэффициент, учитывающий влияние степени расцентровки c = t/l1 (l1 - проекция раскоса на ветвь) и принимаем

;                                                                   (21)

kж - коэффициент, учитывающий влияние жесткости примыкающих раскосов, определяется по формуле

,                                                           (22)

где IS - сумма погонных жесткостей элементов решетки, примыкающих к узлу; Iвет - погонная жесткость ветви.

Описание: БезИмени-1 copy

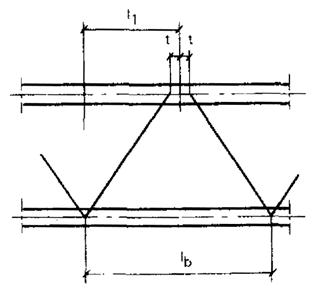

Рис. 2. Сквозной стержень с расцентровкой решетки

Для колонн каркаса промышленных зданий допускается принимать в формуле (20) отношение kр/kж = 1.

При определении коэффициентов jвет следует учитывать форму эпюры изгибающих моментов по длине ветви между узлами соединительной решетки.

2.45. Расчетная проверка на хрупкую прочность для центрально и внецентренно растянутых элементов, а также зон растяжения изгибаемых элементов, имеющих технологические дефекты конструктивных форм, обладающих пониженной хладостойкостью (табл. 9 прил. 4), выполняется, если температура при эксплуатации может быть ниже критической температуры хрупкости (табл. 10 прил. 4). Проверку на прочность с учетом сопротивления хрупкому разрушению следует выполнять по формуле

,                                                       (23)

где smax - наибольшее растягивающее напряжение в расчетном сечении элемента, определяемое по сечению нетто без учета коэффициентов динамичности и снижения, расчетных сопротивлений; b - коэффициент, учитывающий снижение конструкционной прочности стали при пониженных температурах.

Коэффициент b рекомендуется определять по формуле

,                                                     (24)

где Т - расчетная отрицательная температура эксплуатации, принимаемая как средняя температура наиболее холодной пятидневки; Тcr - критическая температура хрупкости, определяемая по табл. 10 прил. 4 в зависимости от толщины элемента t, типа и модификации конструктивной формы (табл. 9 прил. 4); yт - коэффициент температурной зависимости, принимаемый 0,005 град -1 для стали марки Вст3кп, 0,0044 град -1 для стали марки 09Г2С.

Для низколегированных сталей других марок коэффициент yт допускается определять по линейной интерполяции в соответствии с расчетным сопротивлением Ryo, используя yт = 0,0041 при Ryo = 234 МПа и yт = 0,0028 при Ryo = 310 МПа.

Если условие (23) не выполняется или коэффициент b вычисляемый по формуле (24), оказывается меньше предельно допускаемой величины b* = Ryo/Ruo, дальнейшая эксплуатация конструкции не разрешается без применения специальных мер повышения хладостойкости или снижения напряжений.

Таблица 9

Марка стали

Вст3

09Г2

10Г2С1

18Г2АФпо

DTcr

15

20

25

30

Специальные способы усиления конструкций с целью повышения их хладостойкости приведены в табл. 11 прил. 4. В случае применения специальных способов усиления, уменьшающих площадь расчетного сечения рабочего элемента, необходимо произвести проверку несущей способности элемента по ослабленному сечению. При недостаточной несущей способности площадь сечения элемента следует увеличить, соблюдая при этом требования п. 6.8 настоящего Пособия.

2.46. Учет влияния коррозионных повреждений на снижение сопротивляемости хрупкому разрушению при пониженных температурах (при остаточной после коррозии толщине 5 мм и менее, или если коррозионный износ превышает 25%) следует производить по изменению критической температуры хрупкости Tcr. В этом случае Tcr, определенную по табл. 10 прил. 4, следует увеличить на величину смещения DTcr, принимаемую по табл. 9 в зависимости от марки стали. Дальнейший расчет выполняется по указаниям п. 2.45 настоящего Пособия.

РЕЗУЛЬТАТЫ ОЦЕНКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ КОНСТРУКЦИИ

2.47. По результатам освидетельствования и проверочного расчета оценивается техническое состояние конструкций и принадлежность их к одной из групп:

работоспособное - несмотря на отступления от норм, государственных стандартов и технической документации, нормальная эксплуатация конструкций обеспечивается в конкретных условиях рассматриваемого здания или сооружения;

ограниченно работоспособное - для использования конструкций необходимо проведение специальных (допустимых условиями эксплуатации) мероприятий по контролю за состоянием конструкций, параметрами технологического процесса, нагрузками или другими условиями эксплуатации (возможно с ограничениями по продолжительности функционирования);

неработоспособное (недопустимое) - существующее или прогнозируемое по расчету состояние конструкций является одним из предельных состояний по классификации СТ СЭВ 3972-83 и без усиления конструкции не могут быть допущены к эксплуатации.

2.48. Конструкции, находящиеся в неработоспособном состоянии, должны быть усилены или заменены, при этом на стадии А (см. п. 1.6) должен быть выполнен комплекс мероприятий, обеспечивающих ограниченно работоспособное их состояние.

2.49. Проектом должно быть предусмотрено восстановление, как правило, работоспособного состояния всех сохраняемых конструкций. При этом:

отклонения геометрической формы, размеров элементов и соединений от номинальных (предусмотренных проектом), превышающие допустимые СНиП III-18-75, но не препятствующие нормальной эксплуатации, можно не устранять, если несущая способность конструкций обеспечивается с учетом требований пп. 2.32-2.46 настоящего Пособия;

допускается не усиливать элементы конструкций, имеющие гибкость, превышающую предельные значения, установленные пп. 6.15 и 6.16 СНиП II-23-81*, если эти элементы не имеют искривлений, превышающих допускаемые СНиП III-18-75 и усилия в этих элементах не будут возрастать в стадии В, а также в тех случаях, когда возможность их использования проверена расчетом;

допускается не усиливать конструкции, выполненные с отступлениями от требований пп. 12.3, 12.8, 12.9, 13.5, 13.6, 13.9, 13.14, 13.16, 13.19, 13.25, 13.27, 13.46, 15.13, 16.15-16.18 и 16.23 СНиП II-23-81*, если отсутствуют вызванные этими отступлениями повреждения элементов конструкций, исключены изменения в неблагоприятную сторону условий эксплуатации конструкций и их несущая способность подтверждена расчетом с учетом требований пп. 2.32-2.46 настоящего Пособия.

2.50. Для конструкций допускается использовать без усиления элементы, прогибы которых превышают предельные значения по пп. 13.1-13.4 СНиП II-23-81*, но не препятствуют нормальной эксплуатации (передвижению мостовых и подвесных кранов, обеспечению надежной работы ограждающих конструкций, бесперебойной эксплуатации установленного на конструкциях оборудования и т. п.).

2.51. Факт выполнения конструкций из стали, марка или свойства которой не соответствуют указаниям табл. 50 СНиП II-23-81*, сам по себе не может служить основанием для замены или усиления конструкций.

В случаях, когда материал конструкций не удовлетворяет требованиям табл. 50 СНиП II-23-81* для элементов рассматриваемой группы и климатического района, дальнейшая эксплуатация конструкций требует специального обоснования.

3. ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ УСИЛЕНИЯ СОХРАНЯЕМЫХ КОНСТРУКЦИЙ

ОБЩИЕ ПОЛОЖЕНИЯ

3.1. С целью сокращения объемов работ по усилению, а в некоторых случаях и отказа от усиления необходимо выявлять и использовать резервы несущей способности сохраняемых конструкций путем:

уточнения усилий, действующих в перенапряженных элементах, за счет учета пространственной работы каркаса; фактических условий соединения и закрепления, учета фактических значений нагрузок, воздействий и их сочетаний;

уточнения прочностных характеристик материала конструкций и соединений, фактических размеров сечений и элементов;

включения в работу ограждающих конструкций или других вспомогательных элементов зданий и сооружений.

С этой целью рекомендуется проведение мероприятий по улучшению условий работы несущих конструкций таких, как:

изыскание возможности уменьшения нагрузок, действующих на все здание или отдельные элементы его (ограничение грузоподъемности кранов, их сближения между собой, ограничение хода тележки, изменение схемы расположения кранов на подкрановых путях, изменение конфигурации кровли для уменьшения снеговых мешков, мероприятия по борьбе с отложением промышленной пыли и т. д.);

уменьшение нагрузок от веса ограждающих конструкций путем замены их более легкими, в особенности в тех случаях, когда замена ограждающих конструкций связана с их неудовлетворительным состоянием.

Мероприятия по уменьшению крановых и других технологических нагрузок не должны ухудшать условия основного производства и должны быть обязательно согласованы со службой эксплуатации, включая приемы и методы контроля за уровнем нагрузок.

3.2. Основными способами усиления конструкций являются:

увеличение площади поперечного сечения отдельных элементов конструкции;

изменение конструктивной схемы всего каркаса или отдельных элементов его, в результате чего меняется расчетная схема;

регулирование напряжений.

Каждый из этих способов может применяться самостоятельно или в комбинации с другим. При выборе способа усиления и разработке проекта усиления необходимо учитывать требования монтажной технологичности.

3.3. При конструктивном оформлении усиления путем увеличения сечений необходимо:

обеспечить надежную совместную работу элементов усиления и усиливаемой конструкции, в том числе требования по местной устойчивости (размеры свесов, отгибов) и неискажаемости сечения (установка в необходимых случаях ребер, диафрагм и т. п.);

не принимать решений, затрудняющих проведение мероприятий по антикоррозионной защите, в особенности ведущих к щелевой коррозии или образованию замкнутых полостей, применяя в необходимых случаях герметизацию щелей;

назначать места обрыва элементов усиления из условия работы неусиленных сечений при действии расчетных нагрузок в упругой стадии, не допуская резких концентраторов напряжений в указанных местах;

учитывать наличие конструктивного оформления узлов, ребер жесткости, прокладок и т. п., а также допустимость увеличения габаритов строительных конструкций;

обеспечивать технологичность производства работ по усилению, в частности, доступность сварки, возможность сверления отверстий, закручивания болтов и т. п.

3.4. При усилении конструкций путем изменения конструктивной схемы требуется:

учитывать перераспределение усилий в конструкциях, элементах, узлах, а также в опорах, включая дополнительные проверки фундаментов;

учитывать разность температур, если существующие и новые конструкции могут эксплуатироваться в разных температурных режимах, а также температурный режим при замыкании статически неопределимых систем;

предусматривать в конструктивных решениях элементов и узлов возможность компенсации несовпадения размеров существующих и новых конструкций.

3.5. Способ усиления конструкций, предусматривающий регулирование напряжений, позволяет уменьшить усилия, действующие в конструкции. Преимущество его состоит также в том, что усиление может производиться без разгрузки конструкции и остановки технологического процесса.

3.6. Элементы усиления необходимо проектировать, как правило, ориентируясь на полное изготовление их в заводских условиях. В особых случаях допускается изготовление деталей усиления с припуском и последующей обработкой на месте установки.

Присоединение деталей усиления к конструкциям выполняется с помощью сварки, на болтах класса точности А и В или высокопрочных. В случае опасности возникновения хрупкого или усталостного разрушения присоединение осуществлять на высокопрочных болтах или болтах класса точности А. При соответствующем обосновании допускается применение дюбелей и самонарезающих винтов.

3.7. Марку стали элементов усиления следует назначать по табл. 50 СНиП II-23-81 * с учетом качества стали усиливаемой конструкции. Если эти конструкции выполнены без сварки и отсутствуют данные о свариваемости стали, то для их усиления сварку можно применять только после проведения оценки свариваемости.

3.8. Применяемая для элементов усиления сталь, как правило, не должна уступать по качеству металлу усиливаемых конструкций (по механическим свойствам, вязкости и свариваемости).

При усилении конструкций, эксплуатируемых в агрессивной среде, коррозионная стойкость металла элементов усиления должна быть не ниже стойкости металла усиливаемой конструкции.

УСИЛЕНИЕ БАЛОК

3.9. Выбор способа усиления определяется:

условиями опирания на балку элементов перекрытий или покрытий (по верхнему или нижнему поясу);

возможностью увеличения строительной высоты балки и наличием пространства для размещения элементов усиления;

возможностью выполнения работ без остановки производства или во время технологических перерывов;

технологическими возможностями изготовления и монтажа элементов усиления.

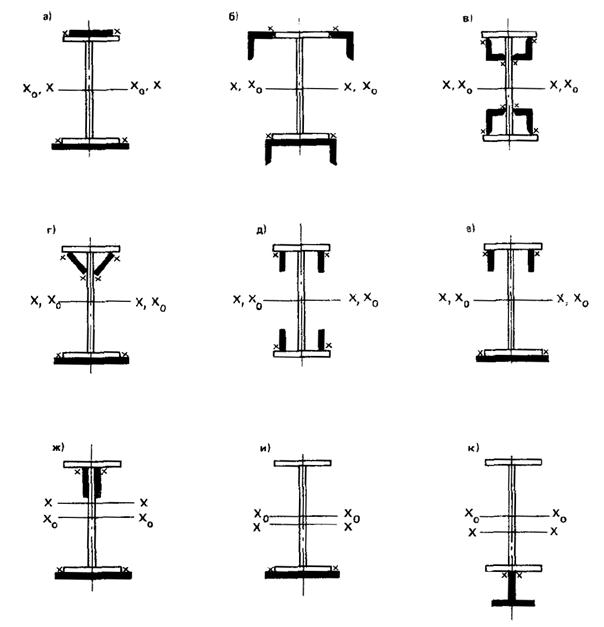

3.10. При усилении балок путем увеличения сечения (рис. 3) наиболее рациональными по расходу стали являются двусторонние симметричные или близкие к симметричным схемы усиления «а» - «е» с расположением элементов усиления по возможности дальше от центра тяжести неусиленного сечения балки.

При опирании настилов по верхнему поясу балки рекомендуются схемы «в»-«к», при этом несимметричное усиление по схеме «и» эффективно только при использовании упругопластической стадии работы материала существующей конструкции или при регулировании усилий, в остальных случаях более целесообразна схема одностороннего усиления «к» со значительным увеличением высоты сечения. Усиление составных сварных балок, имеющих ребра жесткости, с использованием схемы «в» и «г» требует либо вырезки ребер, либо подгонки элементов усиления, поэтому более рациональны в данном случае схемы «д» и «е», а при необходимости увеличения прочности верхней части стенки (например, в случае передачи сосредоточенных нагрузок) может быть рекомендована схема «ж».

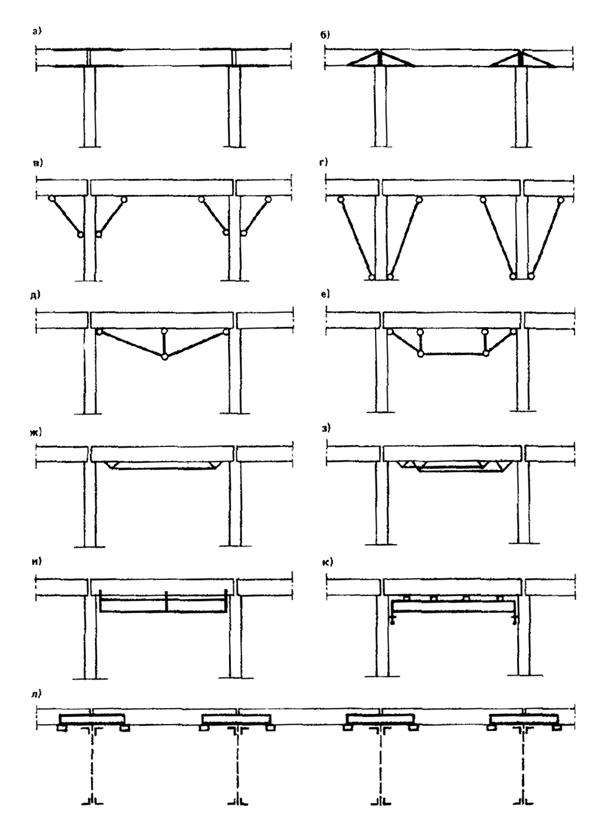

3.11. Усиление балок путем изменения конструктивной схемы (рис. 4) мало зависит от места опирания плит настила, однако при усилении по схемам «а» и «б» путем превращения разрезной конструкции в неразрезную требуется возможность доступа к узлам сопряжения.

Установка дополнительных подкосов (схемы «в» и «г») возможна при наличии свободного пространства под балками.

Описание: БезИмени-1 copy

Рис. 3. Усиление балок путем увеличения сечений

а-к - схемы усиления

Использование этих схем зависит также от способов усиления колонн и фундаментов.

При наличии свободного пространства под центральной частью балки эффективными могут быть схемы «д» и «е» с одно- или двустоечным шпренгелем. При использовании этих схем следует обеспечить конструктивные методы раскрепления точек перегиба шпренгеля из плоскости системы.

Рекомендуется также способы усиления балок с помощью дополнительных затяжек (схемы «ж» и «з») и подведения дополнительных балочных конструкций (схемы «и», «к») для усиления прогонов рациональна схема «л» с подведением дополнительных опор, передающих нагрузку на параллельно устанавливаемые двухконсольные подпруги.

Описание: БезИмени-1

Рис. 4. Усиление балок путем изменения их конструктивной схемы

а-л - схемы усиления

Практически во всех случаях усиления с изменением конструктивных схем целесообразно использование методов активного регулирования усилий для включения в работу новых элементов.

Описание: 034

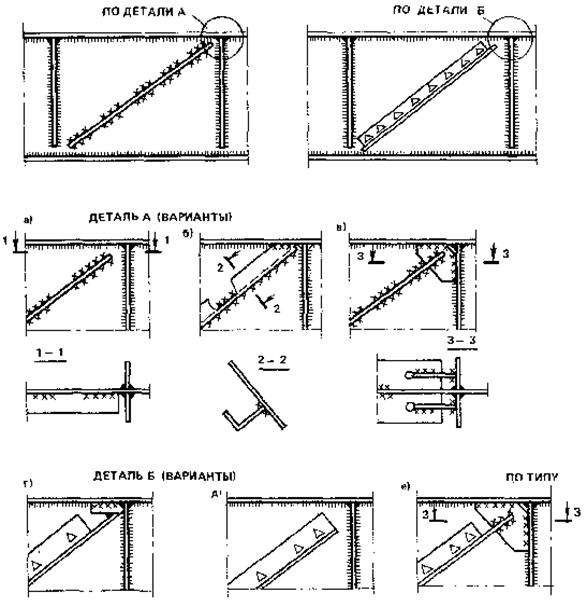

Рис. 5. Установка наклонных ребер жесткости

а-д - без пригонки к поясам; б-г, е - с пригонкой

3.12. Если при увеличении нагрузок не обеспечена прочность стенки по срезу или ее устойчивость, то рекомендуется установка дополнительных поперечных, продольных или наклонных ребер жесткости. Наклонные ребра жесткости (рис. 5) могут использоваться как без пригонки к поясам балки, так и с пригонкой, в первом случае они считаются не работающими на поперечную силу и служат только для обеспечения местной устойчивости, во втором - значительно снижают касательные напряжения в стенке.

При проверке дополнительных ребер рекомендуется использовать одностороннее расположение ребер и швы минимального катета. Диагональные ребра, пригнанные к поясам, рекомендуется проектировать парными (двусторонними) из полосовой стали или уголков с креплением к полкам и вертикальным ребрам по типу схем «в» и «е» на рис. 5 и устанавливать их вдоль сжатой диагонали отсека.

ОСОБЕННОСТИ УСИЛЕНИЯ ПОДКРАНОВЫХ БАЛОК

3.13. Усиление подкрановых балок для кранов с режимами работы 7К и 8К, имеющих повреждения в виде усталостных трещин, рекомендуется лишь в качестве временной меры при невозможности остановки производства для замены балок.

При кранах с другими режимами работы повреждения, связанные с эксплуатацией подкрановых балок, обычно незначительны, усиление таких балок целесообразно и экономически оправданно. При этом могут быть использованы схемы усиления рис. 4.

3.14. При усилении подкрановых балок без тормозных конструкций при небольшом увеличении крановых нагрузок (на 5-10%) может быть использована схема усиления по рис. 6, а, при большем увеличении нагрузок необходимо также усиление и нижнего пояса по схеме «б». Эти схемы не сложны и могут быть выполнены без остановки технологического процесса, а приварка элементов усиления в нижнем положении позволяет обеспечить качественное выполнение швов.

При усилении подкрановых балок с тормозными конструкциями могут использоваться схемы «в», «г», «д». Усиление по схемам «г» и «д» может быть выполнено без остановки технологического процесса; при усилении по схеме «в» требуется демонтаж кранового рельса, при этом для обеспечения постоянного уровня головки рельса усиление верхнего пояса должно быть выполнено по всей длине балки.

3.15. Для повышения местной прочности и устойчивости стенки подкрановых балок легкого и среднего режимов работы (группы режимов 1К - 6К) рекомендуется усиление ламелями по схеме «г» на рис. 6, а также конструктивные решения по п. 7.2. Для предотвращения выпучивания ламелей при сварке целесообразно выполнить стяжку пакета болтами диаметрами 16-18 мм, шаг которых не должен превышать 12 d или 18 tл, где d - диаметр отверстия под болты, а tл - толщина ламели. Кромку ламелей необходимо плотно подогнать к верхнему пояску балки, а для пропуска поясных швов снять фаску (возможно и решение с подкладными листами по рис. 6, д).

Для подкрановых балок тяжелого режима работы (группы режимов 7К и 8К) при необходимости увеличения их ресурса по выносливости рекомендуется устанавливать ламели к верхнему поясу по схеме «е» на рис. 6. Крепление ламелей к поясу в этом случае выполняется конструктивным швом или плотной подгонкой без сварки с прижатием крючьями, установленными в отверстия для крепления рельса, а к поперечным ребрам жесткости - расчетным швом с полным проплавлением. Допускается постановка односторонней ламели со стороны кранового моста, если постановка парной затруднительна.

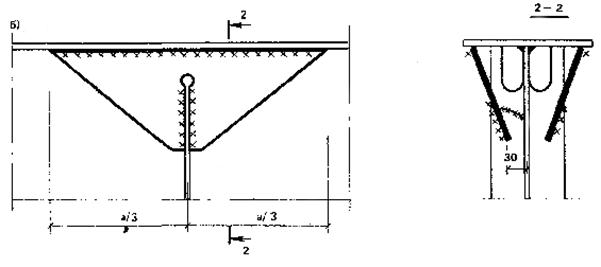

Высоту ламели hл (рис. 6, е) следует принимать в пределах а/8... а/10 (а - расстояние между ребрами жесткости балки), но не менее 150 мм. Расстояние d принимается максимальным по фактической ширине ребер жесткости и с учетом расположения отверстий для крепления рельса. Минимальная толщина ламели назначается в соответствии с п. 7.24 СНиП II-23-81* как для неокаймленного свеса.

3.16. Усиление верхних поясов подкрановых балок путем постановки дополнительных вертикальных или наклонных пластин следует проводить с использованием методов снижения концентрации напряжений в концах монтажных швов и постановки остающихся подкладок с выводом швов на эти подкладки, выполнения закруглений, обварки торцов и т. п.

3.17. При необходимости увеличения ресурса балки по усталостной прочности рекомендуется проверить расчетную долговечность в соответствии с указаниями прил. 5 и в случае, если она не удовлетворяет требованиям длительной безотказной эксплуатации, провести усиление с помощью ламелей по рис. 6, а.

Одновременно с усилением подкрановых балок для увеличения их ресурса рекомендуется использовать эффективные способы крепления рельса к балке, в частности - постановку упругих прокладок или тангенциальную прокладку.

УСИЛЕНИЕ СТРОПИЛЬНЫХ ФЕРМ

3.18. При усилении стропильных ферм путем увеличения сечений стержней следует стремиться к сохранению центровки в узлах ферм. При усилении сжатых стержней элементы усиления целесообразно располагать таким образом, чтобы максимально увеличить радиус инерции сечения, при этом их можно не заводить на фасонки, если обеспечена прочность неусиленного сечения. Элементы усиления растянутых стержней заводят на фасонки на длину, достаточную для передачи воспринимаемой ими части усилия.

Описание: 035

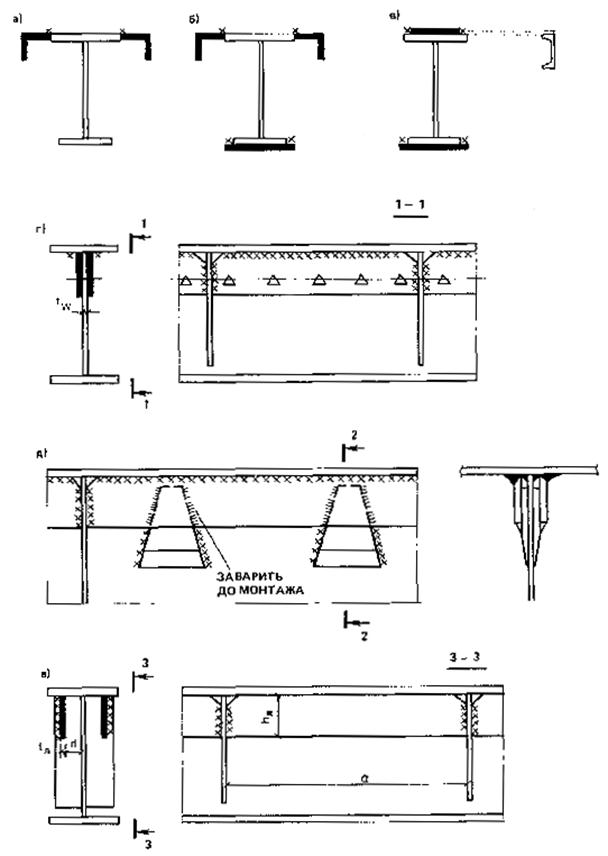

Рис. 6. Усиление подкрановых балок

д-е - схемы усиления

3.19. При усилении прямолинейных стержней путем увеличения сечений (рис. 7) для сжатых стержней наиболее рациональны схемы «а», «в», «г». Удобна схема «б», поскольку швы выполняются в нижнем положении, но при этом существенно смещается центр тяжести сечения и, кроме того, при необходимости завести уголок усиления на фасонку (например, при усилении раскосов) в нем необходимо устроить прорезь. Использование схем «б» и «д» для усиления верхнего пояса может оказаться невозможным из-за опирания прогонов или панелей покрытия.

При усилении искривленных стержней могут быть использованы схемы «л» и «м», не требующие подгонки элементов усиления.

3.20. Усиление сварных швов в узлах крепления стержней стропильных ферм можно выполнять в необходимых случаях с использованием дополнительных фасонок (рис. 8, а, б). Усиление узлов клепаных ферм целесообразно производить с помощью сварки (если позволяет качество металла и швы воспримут все усилие) или же способом передачи усилия на уголковый коротыш и затем на фасонку через болты класса точности А (рис. 8, а).

Описание: 036

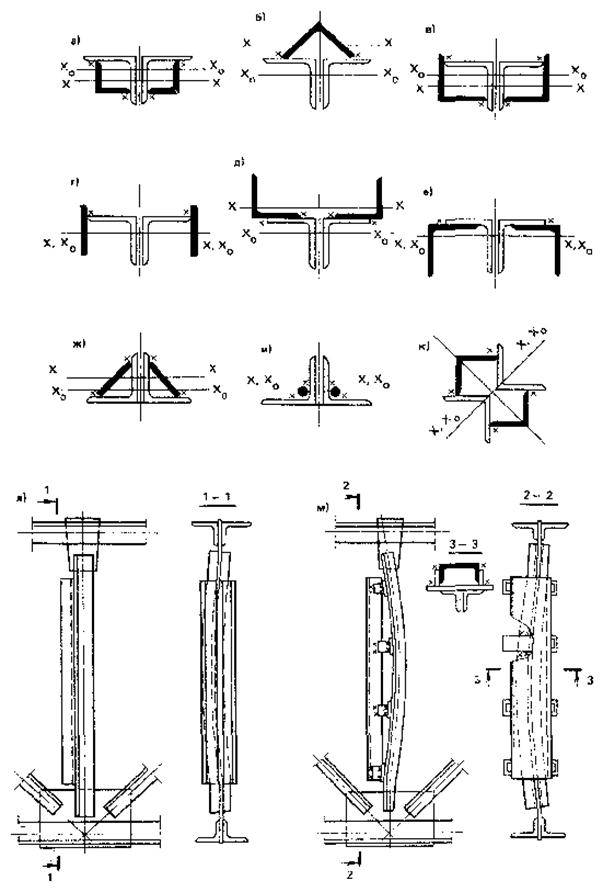

Рис. 7. Усиление элементов стропильных ферм

а-м - схемы усиления

Описание: 037

Рис. 8. Усиление узлов крепления стержней стропильных ферм

3.21. При усилении стропильных ферм путем изменения конструктивной схемы (рис. 9) обычно требуется и усиление отдельных стержней за счет увеличения их сечений.

Установка шпренгелей по схеме «а» уменьшает расчетные длины элементов верхнего пояса в плоскости фермы, но не влияет на их устойчивость из плоскости. При этом часто требуется провести усиление растянутых стержней.

Усиление по схеме «б» существенно снижает усилия во всех стержнях, за исключением двух средних раскосов, однако применение этой схемы очень ограниченно.

Превращение разрезных стропильных ферм в неразрезные (схема «в») с устройством стыков на опорах требует разборки кровли. Эту схему усиления целесообразно использовать при трех пролетах и более.

При наличии фонаря по среднему ряду колонн его элементы могут быть включены в совместную работу с фермами (схема «г»). Такое решение, как правило, требует усиления стоек и раскосов фонаря. Его эффективность зависит от; относительной ширины фонаря. Схема «д» применяется в случаях, когда затруднены работы внутри здания.

Усиление ферм одно- или двустоечным шпренгелем (схемы «е» и «ж»), а также усиление затяжкой по нижнему поясу (схема «и») рационально при использовании в качестве затяжек высокопрочных элементов (например, стальных канатов).

Описание: 038

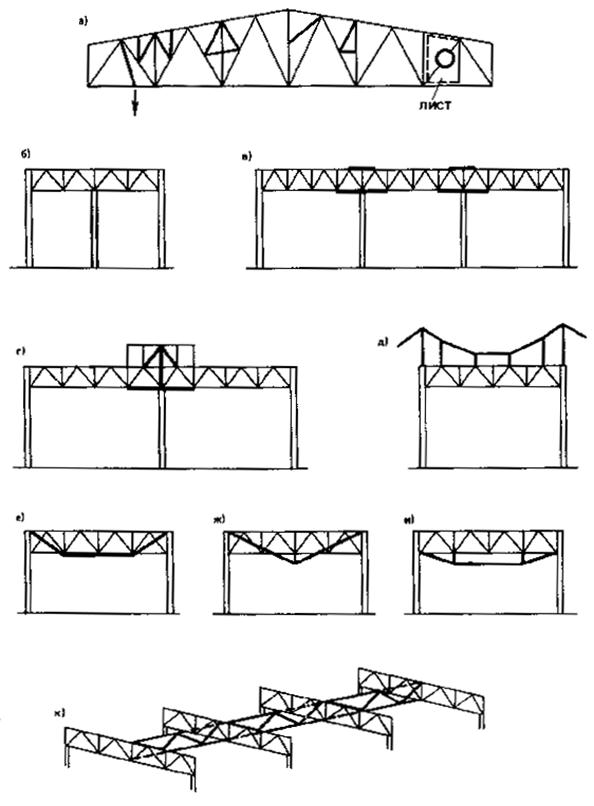

Рис. 9. Усиление стропильных ферм путем изменения их конструктивной схемы

a-к - схемы усиления

3.22. Применение продольной распределительной конструкции (рис. 9, к) может быть рекомендовано при установке новых подвесных кранов, когда продольные вертикальные связи включают в работу на восприятие локальных нагрузок соседние стропильные фермы. Кроме того, установка дополнительных вертикальных связей по всей длине покрытия повышает надежность стропильных ферм, выполненных из кипящих сталей и эксплуатирующихся при отрицательных температурах.

УСИЛЕНИЕ КОЛОНН И ПОПЕРЕЧНИКА В ЦЕЛОМ

3.23. Усиление колонн необходимо, как правило, при значительном увеличении нагрузок, в случае существенного коррозионного износа или при значительных локальных повреждениях. Ввиду сложности разгрузки колонн их усиление обычно выполняется под нагрузкой, что в основном определяет выбор способа усиления.

3.24. При усилении колонн путем увеличения сечений (рис. 10) используются симметричные и несимметричные схемы усиления.

При усилении центрально-сжатых колонн и стоек рекомендуются симметричные схемы усиления или схемы, обеспечивающие минимальное смещение центра тяжести усиленного сечения от линии действия сжимающих усилий.

При усилении внецентренно сжатых колонн с преобладающими моментами одного знака рационально использование несимметричной схемы усиления со смещением центра тяжести усиленного сечения в сторону действия момента.

При выборе способа усиления следует учитывать условия, затрудняющие производство работ:

устройство подмостей для приварки элементов усиления;

разборку стеновых ограждений при усилении колонн крайних рядов.

3.25. При усилении колонн путем изменения конструктивной схемы (рис. 11) могут быть использованы различные схемы.

В высоких однопролетных зданиях с кровлей малой жесткости (например, из волнистых листов асбофанеры) целесообразно ужесточение связей по нижним поясам (схема «а») для увеличения эффекта пространственной работы. Этот прием рекомендуется для относительно коротких зданий с жесткими торцами.

Расчетная длина колонн из плоскости рамы может быть уменьшена постановкой дополнительных распорок (схема «б»), а в плоскостях рамы - установкой подкосов (схема «г»).

Целесообразно использование дополнительных стоек и подкосов для снижения продольных усилий в колоннах. Кроме случаев, указанных в п. 3.11, рекомендуется также установка подкрановых стоек, соединенных с основной колонной гибкими связями (схема «в»).

3.26. При значительном увеличении крановых нагрузок целесообразно устройство отдельной крановой эстакады, воспринимающей все вертикальные нагрузки от крана.

3.27. Для усиления колонн и стоек могут применяться предварительно напряженные шпренгельные системы, основным назначением которых является уменьшение расчетной длины сжатых элементов конструкции и увеличение момента инерции колонны или стойки в целом.

Недостатком этой схемы является передача на усиливаемый сжатый элемент дополнительных сжимающих напряжений от гибких предварительно напряженных элементов шпренгеля.

При усилении колонн и стоек могут быть использованы приемы регулирования усилий с частичной разгрузкой усиливаемого элемента и одновременным увеличением расчетного сечения (рис. 12). Наиболее целесообразно усиление постановкой предварительно изогнутых или изгибаемых в процессе монтажа элементов (рис. 12, а, б, в), которые при несмещаемых концах выпрямляются путем приложения поперечных воздействий и скрепляются с колонной. Можно также усиливать путем подведения телескопических напрягаемых стоек (рис. 12, г) из трубчатых или других жестких профилей.

Описание: БезИмени-1

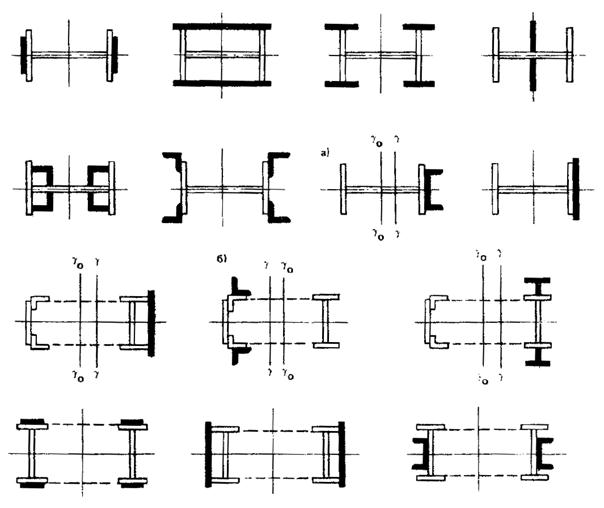

Рис. 10. Усиление колонн путей увеличения сечений

а - симметричные без смещения центра тяжести; б - несимметричные со смещением центра тяжести

Описание: 040

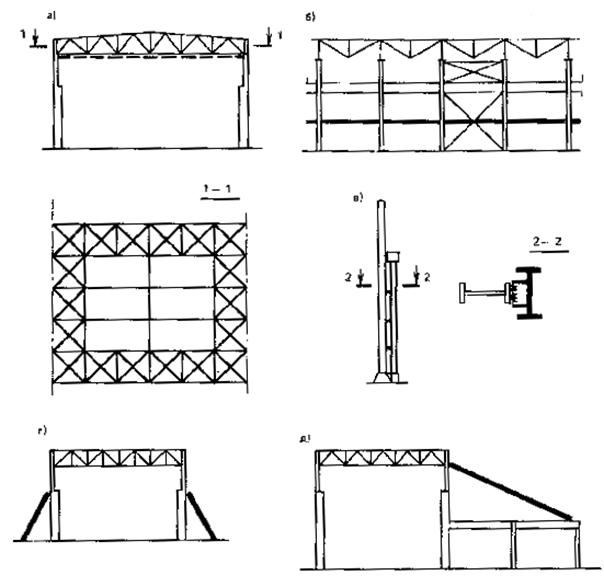

Рис. 11. Усиление колонн и поперечника в целом путем изменения конструктивной схемы

а-д - схемы усиления

3.28. Усиление колонн, стоек и других сжато-изогнутых элементов также может осуществляться введением в существующую схему дополнительных шарниров, если это уменьшит напряжение в усиливаемых конструкциях (рис. 13). При этом необходимо учитывать как возможное уменьшение изгибающих моментов, так и увеличение расчетной длины сжатого элемента. Используют также схемы усиления колонн и поперечника в целом, заключающиеся в замыкании шарниров.

3.29. При значительных горизонтальных нагрузках на здание и большом количестве перенапряженных колонн усиление их рекомендуется производить путем введения горизонтальных жестких конструкций (специально устраиваемых или используемых), передающих нагрузки на торцы здания. Конструкции торцов здания должны быть рассчитаны и законструированы с учетом восприятия нагрузок от всего здания. При длине здания более двух пролетов следует специально устраивать дополнительные поперечные вертикальные конструкции или связи, воспринимающие горизонтальные нагрузки и передающие их на фундаменты.

3.30. При увеличении усилий в колоннах требуется проверить несущую способность фундаментов и оснований.

Описание: 041

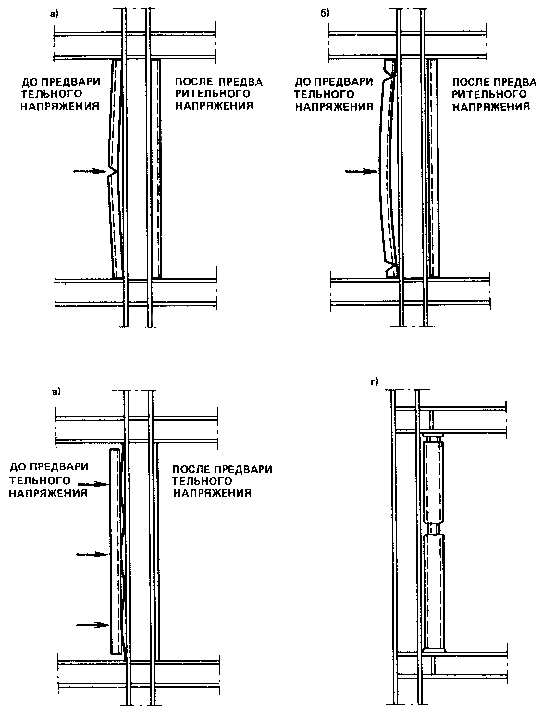

Рис. 12. Усиление сплошных колонн

а-в - предварительно изогнутыми элементами с последующим выпрямлением; г - предварительно напряженным элементом

При недостаточной несущей способности опорной плиты ее усиление целесообразнее всего выполнять путем установки дополнительных ребер, уменьшающих размеры участков плиты.

При перенапряжении анкеров рекомендуется устанавливать дополнительные фундаментные болты, закрепив их в фундаментах или в дополнительной набетонке.

Описание: 042

Рис. 13. Усиление путем введения в схему дополнительных элементов жесткости и шарниров

а - поперечный разрез; б, в - расчетные схемы соответственно до и после усиления; 1 - элементы жесткости; 2 - увеличение сечений; 3 - шарниры

УСИЛЕНИЕ ЭСТАКАД, ТРАНСПОРТЕРНЫХ ГАЛЕРЕЙ И ОПОР ТРУБОПРОВОДОВ

3.31. Колонны открытых крановых эстакад усиливаются такими же способами, как и колонны производственных зданий. Эффективным методом усиления является установка дополнительных горизонтальных связей в уровне тормозных конструкций с целью получения неразрезной системы, создающей пространственную схему для передачи горизонтальных нагрузок, или замыкание колонн рамной надстройки. В последнем случае имеется возможность превращения открытой эстакады в крытую.

3.32. Способы усиления ферм пролетных строений транспортерных галерей не отличаются от способов усиления ферм покрытий производственных зданий.

Целесообразным методом усиления пролетных строений является установка шпренгеля или устройство дополнительных опор, если такой метод допускается объемно-планировочным решением. При этом, как правило, необходимо усиление решетки в зоне примыкания дополнительной стойки.

Описание: 043

Рис. 14. Усиление плоских опор транспортерных галерей и трубопровода путем уменьшения свободной длины поясов с помощью шпренгельных систем

а - решетчатой; б - рамной (при невозможности установки решетки)

3.33. Плоские опоры транспортерных галерей и трубопроводов могут быть усилены путем устройства шпренгельных систем, уменьшающих свободную длину поясов из плоскости (рис. 14) и изменением схемы решетки для уменьшения гибкости поясов в плоскости опоры.

УСИЛЕНИЕ ОПОР ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

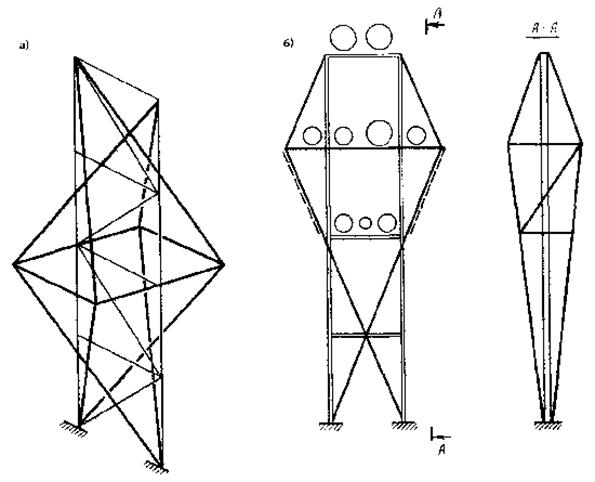

3.34. Усиление свободно стоящих рядовых опор воздушных линий электропередачи и открытых распределительных устройств выполняется путем уменьшения свободной длины панелей за счет установки дополнительных элементов решетки или увеличением сечений поясов. В последнем случае стыки поясов, выполняющиеся по условиям монтажа болтовыми, при усилении работают как сварные.

3.35. При усилении рядовых портальных опор на оттяжках рекомендуется увеличить количество канатов в оттяжке, а при усилении одностоечных опор на оттяжках устанавливать дополнительный ярус оттяжек.

3.36. Усиление переходных опор анкерного типа рекомендуется выполнять путем изменения схемы перехода и замены анкерного крепления проводов подвеской на поддерживающих гирляндах с роликовым креплением. При этом требуется уменьшение стрелы провеса, достигаемое установкой новых проводов, допускающих большее тяжение, а также заменой или усилением концевых опор.

ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ РАБОТ ПО УСИЛЕНИЮ

3.37. При разработке проекта усиления необходимо выбрать и отразить в рабочих чертежах принципиальные положения производства работ:

последовательность выполнения работ по усилению конструкции в целом и ее отдельных элементов, если эта последовательность сказывается на напряженно-деформированном состоянии конструкции;

увязку работ по усилению с технологическим процессом (ограничения по нагрузкам и воздействиям) и условиями их проведения (например, температурный режим);

меры по обеспечению прочности и устойчивости конструкций на всех этапах производства работ, включая указания об устройстве временных опор и раскреплений и требования к значениям монтажных нагрузок и воздействий;

перечень конкретных зон, узлов, конструктивных элементов и технологических операций, для которых требуется соблюдение определенной последовательности и параметров технологических процессов (режим сварки, регламент предварительного напряжения и т. п.);

перечень работ и операций, которые следует принимать по актам на скрытые работы, или требующих промежуточного контроля.

Эти указания детально рассматриваются в проекте производства работ, исходя из возможностей исполнителя, и согласуются с авторами проекта усиления.

3.38. Усиление конструкций с использованием способов (схем), впервые внедряемых в производство или впервые осваиваемых монтажной организацией, а также конструкций, перечисленных в разд. СНиП 1.06.05-85, должно производиться при авторском надзоре. Необходимость авторского надзора может быть указана в проектной документации, так же могут быть даны указания об обязательном участии авторов проекта в отработке технологии работ и (или) ее опытной проверке.

3.39. При разработке проекта усиления конструкций, эксплуатирующихся в сложных условиях, способствующих накоплению повреждений (интенсивные динамические или термоциклические воздействия, развивающаяся коррозия и т. п.), обязательно требуется указать предельный срок реализации проекта, после которого проектные решения должны быть уточнены или пересмотрены.

3.40. При усилении конструкций путем регулирования усилий (напряжений) в проектной документации должны быть указаны допустимые отклонения усилий регулирования или задаваемых перемещений, а также места и способы контроля параметров регулирования и напряженно-деформированного состояния конструкций.

3.41. Технология работ при усилении конструкций под нагрузкой должна обеспечивать минимально возможное ослабление сечений усиливаемых элементов, которое может быть вызвано нагревом при сварке или рассверловкой дополнительных отверстий.

3.42. При усилении элементов конструкций путем увеличения сечений с помощью сварки рекомендуется соблюдать следующий порядок работы:

присоединение (прижатие) элементов усиления по всей их длине к усиливаемой конструкции с помощью струбцин, оттяжек и т. п.;

приварка элементов усиления на сварочных прихватах длиной 20-30 мм и шагом 300-500 мм;

сварка концевых участков, включающих в работу элементы усиления;

наложение связывающих швов, обеспечивающих совместную работу усиливаемого стержня и элементов усиления.

При усилении путем увеличения сечений двух или более элементов (пролетов) статически неопределимых конструкций (рам, неразрезных балок и т. п.) вначале следует присоединить элементы усиления ко всем усиливаемым стержням системы на сварочных прихватках и лишь затем приступать к сварке концевых участков и связующих швов. Сварку швов усиливаемых стержней следует выполнять последовательно, начиная с наименее нагруженного стержня (пролета) конструкции, с учетом рекомендации пп. 3.43-3.45.

3.43. При двусторонних схемах увеличения сечений вначале следует приваривать элементы усиления, расположенные со стороны растянутых волокон, затем - со стороны сжатых. Знак напряжений (растяжение, сжатие) при переменном на участке усиления эпюре моментов определяется по сечению с наибольшим по абсолютной величине значением изгибающего момента. При наличии заделки на одном из концов стержня приварку растянутых элементов усиления следует начинать от противоположного конца элемента к заделке, для сжатых элементов - обратное направление.

3.44. С целью уменьшения прогибов гибких сжатых стержней в процессе сварки связывающие швы каждого из элементов усиления следует накладывать участками небольшой протяженности (до 7 см), выдерживая перерывы между сваркой участков 2-5 мин. Парные симметричные (относительно плоскости действия сил) швы следует накладывать параллельно. При наличии более двух швов в одном сечении с целью уменьшения ослаблений сечений следует использовать перекрестное наложение швов.

При двусторонних схемах усиления балок вначале рекомендуется приваривать нижний (растянутый) элемент усиления, затем верхний.

В момент усиления должны быть исключены все подвижные нагрузки, передающие на усиливаемые конструкции удары и вибрации.

3.45. При невысоком уровне начального нагружения усиливаемых конструкций (b£0,3 см. п. 4.11) порядок выполнения усиления и последовательность сварки незначительно влияют на напряженное состояние конструкций и возможны отступления от указаний пп. 3.42 - 3.44, вызванные условиями организации производства работ.

3.46. При присоединении элементов усиления на болтах необходимо вести работы с минимально возможным ослаблением усиливаемого элемента. С этой целью после завершения сборки на струбцинах следует вначале одним или двумя болтами прикрепить концы элементов усиления, затем, направляясь к середине, установить остальные. Каждое последующее отверстие начинают сверлить только после установки болта в предыдущее. После установки всех промежуточных болтов заканчивают прикрепление концов элемента.

4. РАСЧЕТ КОНСТРУКЦИЙ ПРИ УСИЛЕНИИ ИХ ПУТЕМ УВЕЛИЧЕНИЙ СЕЧЕНИЙ

ОБЩИЕ ПОЛОЖЕНИЯ

4.1. Расчетная схема конструкций должна отражать условия их работы и фактическое состояние, установленные данными обследований. В необходимых случаях следует выполнять расчет с использованием нескольких вариантов расчетных схем и распределения жесткостей, а также учитывать прогнозируемый износ.

4.2. Расчет выполняется только для тех частей зданий и сооружений, на которые влияют усиление, изменение режима эксплуатации, дефекты и повреждения.

Для конструкций, не имеющих дефектов и повреждений, расчет допускается ограничивать сопоставлением значений внутренних усилий (моментов, поперечных сил и т. п.) от расчетных нагрузок со значениями усилий, приведенными в первоначальной технической документации, а при изменении только нагрузок без изменения их характера и способа приложения - сопоставлением их значений.

4.3. При расчете конструкций, усиление которых выполняется под нагрузкой, необходимо учитывать напряжения, существующие в сохраняемых конструкциях в момент усиления, и последовательность включения в работу дополнительных конструкций, деталей усиления и раскрепления.

4.4. При расчете усиливаемых под нагрузкой элементов на устойчивость и деформативность следует учитывать начальные и дополнительные их деформации, возникающие на стадии усиления (в частности, дополнительные прогибы, возникающие при усилении с помощью сварки).

Искривления от сварки при проверке устойчивости сжатых и внецентренно сжатых элементов и элементов, работающих на сжатие с изгибом, допускается учитывать введением дополнительного коэффициента условий работы gс = 0,8. В необходимых случаях проводится уточненный расчет в соответствии с рекомендациями пп. 4.26-4.30 настоящего Пособия. При этом использование указанных методов расчета требует обязательного соблюдения указаний пп. 3.42-3.46 по технологии производства работ.

4.5. При расчете усиления элементов конструкций на прочность и деформативность коэффициенты условий работы принимаются в соответствии с указаниями разд. 4 СНиП II-23-81*. В расчетах на общую устойчивость коэффициент условий работы gс принимается равным 0,9, если только табл. 5 СНиП II-23-81* не определено меньшее значение gс.

4.6. Коэффициент надежности по назначению gn принимается в соответствии с Правилами учета степени ответственности зданий и сооружений при проектировании конструкций. При этом для зданий и сооружений III класса ответственности на стадиях А и Б (см. п. 1.6) допускается принимать gn = 0,8 (как для временных зданий и сооружений), если продолжительность пребывания конструкций в этих стадиях не превышает трех лет.

4.7. Для стадии А работы конструкции (на период не более трех лет) также допускается:

уменьшить значение снеговых, ветровых, гололедных и климатических температурных нагрузок и воздействий в соответствии с указаниями п. 1.3 СНиП 2.01.07-85 как для периода возведения при новом строительстве;

принимать только пониженные нормативные значения нагрузок в тех случаях, когда СНиП 2.01.07-85 определены их два (полное и пониженное) значения;

принимать нормативные значения эквивалентных равномерно распределенных нагрузок от оборудования и складируемых материалов по фактическим величинам, в том числе менее 3 КПа (300 кгс/м2) для плит и второстепенных балок и менее 2 КПа (200 кгс/м2) для ригелей, колонн и фундаментов.

Нормативные значения временных, кратковременных и особых нагрузок для стадии В определяются в соответствии с требованиями СНиП 2.01.07-85.

4.8. В зависимости от условий работы усиливаемые элементы конструкции разделены на четыре класса, отличающиеся нормой допустимых предельных пластических деформаций:

I. Сварные конструкции, работающие в особо тяжелых условиях эксплуатации (подкрановые балки для кранов режима работы 7К, 8К, элементы конструкций бункерных и разгрузочных эстакад, непосредственно воспринимающие нагрузки от подвижных составов). Расчеты прочности элементов условно выполняются в предположении упругой работы стали.

II. Элементы конструкций, непосредственно воспринимающие подвижные, динамические или вибрационные нагрузки и не входящие в группу 1. Норма предельных пластических деформаций ep,lim = 0,001.

III. Элементы конструкций, работающих при статических нагрузках, кроме элементов, относящихся к классу IV, ep,lim = 0,002.

IV. Элементы конструкций, работающие при статических нагрузках и удовлетворяющие требованиям пп. 5.19-5.21, 7.1-7.24 СНиП II-23-81* по обеспечению общей и местной устойчивости при развитых пластических деформациях, ep,lim = 0,004.

4.9. Для усиливаемых статически нагруженных элементов конструкций (особенно при использовании асимметричных односторонних схем усиления) критерий малых упругопластических деформаций (ep,lim = 0,002) определяет зачастую значительно меньшие значения предельной несущей способности, чем критерий развитых пластических деформаций (ep,lim = 0,004). Поэтому при усилении конструкций III класса целесообразно использовать дополнительные конструктивные мероприятия, обеспечивающие общую и местную устойчивость элементов и возможность отнесения конструкций к IV классу (путем введения дополнительных связей, постановки дополнительных ребер жесткости и т. п.).

4.10. Статический расчет конструкций, усиливаемых путем увеличения сечений без полной разгрузки, необходимо выполнять:

на нагрузки, действующие на конструкции во время усиления (начальное нагружение);

на нагрузки, которые будут действовать на конструкции после их усиления, с выбором невыгодных вариантов их сочетания.

4.11. Уровень начального нагружения элементов ограничивается с целью обеспечения их несущей способности в процессе усиления в зависимости от нормы предельных пластических деформаций в соответствии с их классом по п. 4.8. Этот уровень начального нагружения характеризуется коэффициентом b0 представляющим собой абсолютную величину отношения наибольшего напряжения в усиливаемом элементе в момент усиления к его расчетному сопротивлению (b0 = |s0,max/Ryo|). В общем случае сжатия (растяжения) с изгибом значения s0 определяются формулой

,                                              (25)

где N0, М0x, М0y - продольная сила и изгибающие моменты в наиболее нагруженном сечении элемента.

При расчете усиления гибких сжато-изогнутых или внецентренно сжатых стержней моменты М0 вычисляются по деформированной схеме с учетом прогибов стержня

,                                                  (26)

где е = M’0/N0 - начальный эксцентриситет продольной силы; М’0 - расчетное значение момента, вычисляемое по недеформированной схеме;

.                                              (27)

f0 - начальный прогиб элемента.

В случае М0 = 0 необходимо учитывать малые случайные эксцентриситеты произвольного направления, определяемые формулой

,                                                        (28)

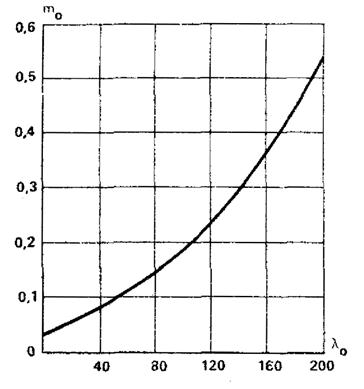

где т0 - случайное значение начального относительного эксцентриситета, принимаемое в функции гибкости l0, по графику рис. 15; Wp - момент сопротивления неусиленного сечения.

Расчетное значение f0 принимается не менее замеренного при натурном обследовании конструкций. При усилении искривленных центрально-сжатых стержней направление их определяется направлением их начального прогиба.

4.12. Предельный уровень начального нагружения элементов для конструкций, усиливаемых с помощью сварки, в зависимости от класса конструкций по п. 4.8 ограничивается, как правило, условиями:

b0 £ 0,2 для I класса;

b0 £ 0,4 » II »;

b0 £ 0,8 » III и IV классов.

Если указанные условия не выполняются, то необходима либо предварительная разгрузка конструкций, либо использование специальных технологических мероприятий при усилении, обеспечивающих ограничение деформаций конструкций (в частности, сварочных).

Описание: БезИмени-1

Рис. 15. Случайные эксцентриситеты

ПРИСОЕДИНЕНИЕ ЭЛЕМЕНТОВ УСИЛЕНИЯ

4.13. При использовании сварки необходимо предусматривать меры по уменьшению и регулированию сварочных деформаций. Катеты швов для этого следует принимать минимально допустимыми по расчету (с учетом требований п. 12.8 СНиП II-23-81*). Рекомендуется также использование односторонних швов.

4.14. При усилении статически нагруженных конструкций III и IV классов, эксплуатируемых при температуре выше минус 30° С в неагрессивной, среде, рекомендуется использовать прерывистые (шпоночные) швы (рис. 16, а). Шаг шпонок следует принимать максимально допустимым по расчету, но не свыше 80imin в растянутых и 40imin в сжатых элементах усиления. Здесь imin - минимальный радиус инерции элемента усиления относительно его собственной центральной оси.

Для конструкций I и II классов использование прерывистых швов не допускается.

Описание: БезИмени-1

Рис. 16. Присоединение элементов усиления

а - прерывистыми швами; б сплошными швами; в - на болтах

4.15. Расчет непрерывных участков шпоночных швов осуществляется на сдвигающее усилие

,                                                           (29)

где Qmax - наибольшая поперечная сила в пределах длины элементов усиления.

Для сжатых стержней Qmax ³ Qfic, где Qfic - условная поперечная сила для усиленного стержня, определяемая по п. 5.8 СНиП II-23-81*;

Sr - статический момент элемента усиления относительно центральной оси усиленного сечения; аw - шаг шпонок шва (см. рис. 16, а).

4.16. Минимальные длины участков шпоночных швов определяют по выражению

см,                                                (30)

где aw - коэффициент, характеризующий распределение усилий между швами, прикрепляющими элемент усиления к основному стержню и равный доле общего усилия Т, относящийся к рассматриваемому шву. Здесь и далее под bw, gw и Rw подразумеваются значения bf и bz, gwf и gwz, Rwf и Rwz, принимаемые по п. 11.2 СНиП II-23-81* для двух расчетных сечений. Длину участка шпоночного шва следует принимать не менее 50 мм.

Концевые участки шпоночных швов присоединения элементов усиления к основному стержню или узловым фасонкам должны обеспечивать передачу продольных усилий на элементы усиления и вовлечение их в совместную с основным стержнем работу. Их толщина может назначаться большей, чем толщина связующих швов. Минимальные длины концевых участков подсчитываются по формуле

см,                                              (31)

где ; Ar - площадь поперечного сечения элемента усиления.

При усилении изгибаемых элементов (N = 0) следует принимать .

4.17. Минимальный катет сплошных швов (рис. 16, б), крепящих элементы усиления, определяется выражением

.                                                        (32)

Концевые участки швов могут назначаться с увеличенным катетом, а их прочность (при расчетной длине 85bwkf) проверяется по формуле

.                                         (33)

4.18. Применение болтов (рис. 16, в) для присоединения элементов усиления рекомендуется в случаях, когда:

болтовые соединения технологически более удобны;

материал усиливаемого элемента не допускает применения сварки;

желательно избежать возникновения дополнительных сварочных напряжений и деформаций.

Проектировать соединения следует с учетом минимального ослабления сечений. С этой целью диаметр болтов следует принимать минимальным, а их размещение задавать со сбитым шагом по отношению к существующим болтам или заклепкам. Шаг промежуточных соединений принимается не более 40i в сжатых и 80i в растянутых элементах усиления и определяется по формуле

,                                                         (34)

где [Nв]min - минимальная несущая способность болта (по сдвигу, срезу или смятию, определяемая по п. 3.5 СНиП II-23-81*).

Прочность концевых участков соединений элемента усиления проверяется по формуле

,                                                (35)

где n - количество болтов на концевом участке соединения (см. рис. 16, в); ав - расчетный шаг болтов.

РАСЧЕТНОЕ ОПРЕДЕЛЕНИЕ ПРОГИБОВ ЭЛЕМЕНТОВ, ВОЗНИКАЮЩИХ ПРИ УСИЛЕНИИ И СВАРКЕ

4.19. Дополнительные прогибы, возникающие при присоединении элементов усиления (их прижатия к криволинейным усиливаемым элементам или приварке), следует учитывать в расчетах изгибаемых элементов конструкций на деформативность и в расчетах сложных элементов на устойчивость.

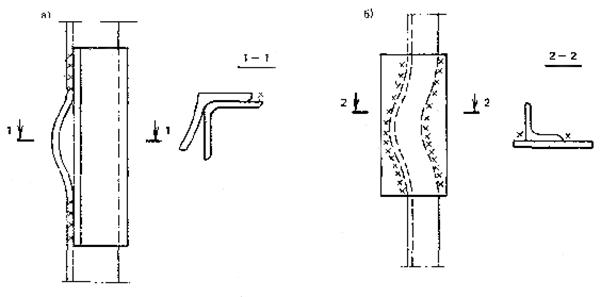

4.20. Деформации при прижатии элементов усиления к криволинейным выпуклым и вогнутым поверхностям усиливаемого элемента приводят к их изгибу.

Значение прогиба после присоединения элементов усиления допускается определять по формуле

,                                             (36)

где f0 - начальный прогиб усиливаемого элемента. В расчетах сжатых стержней на устойчивость значение f0 определяется по указаниям п. 4.11 от расчетных начальных нагрузок; в расчетах на деформативность - от нормативных начальных нагрузок; SIr сумма моментов инерции элементов усиления, присоединяемых одновременно, относительно их собственных центральных осей, перпендикулярных плоскости изгиба;  - коэффициент, учитывающий влияние продольной силы.

При расчете изгибаемых элементов aN = 1.

При малых значениях собственных моментов инерции элементов усиления (SIr/I<0,1) допустимо не учитывать деформации при усилении и принимать f* = f0.

При присоединении элементов усиления к плоским поверхностям усиливаемого элемента, например, параллельным плоскости изгиба, принимается f* = f0.

4.21. Дополнительный остаточный прогиб, возникающий вследствие приварки элементов усиления, определяется по формуле

,                                                           (37)

где а средний коэффициент прерывности шпоночного шва с учетом протяженности концевых его участков (при сплошных швах a = 1); V = 0,04kf2 - параметр продольного укорочения элемента от наложения одиночного шва; kf - катет связующих швов в см; l0=lef - расчетная длина элемента в плоскости изгиба (для однопролетных балок l0 - пролет балки); уi - расстояние от i-го шва до центральной оси усиленного сечения, принимаемое со своим знаком;  - коэффициент, учитывающий начальное напряженно-деформированное состояние элемента и схему его усиления;  - коэффициент, характеризующий уровень начальных напряжений в зоне i-го шва в наиболее нагруженном сечении элемента.

u принимается равным: при швах, расположенных в растянутой зоне сечения, и = 1,5; при швах, расположенных в сжатой зоне, в расчетах на устойчивость и = 0,5; в расчетах на деформативность - и = 0,7; при схемах усиления, связанных с наложением двусторонних швов, расположенных в растянутой и сжатой зонах сечения, допускается для всех швов принимать и = 1. Зависимости n(xi) показаны на рис. 17;

s0i определяются по формуле (25) при характеристиках брутто; положительными считаются напряжения сжатия. Для сжатых элементов М0 подсчитываются по формуле (26) при подстановке в нее f* вместо f 0.

Описание: БезИмени-1

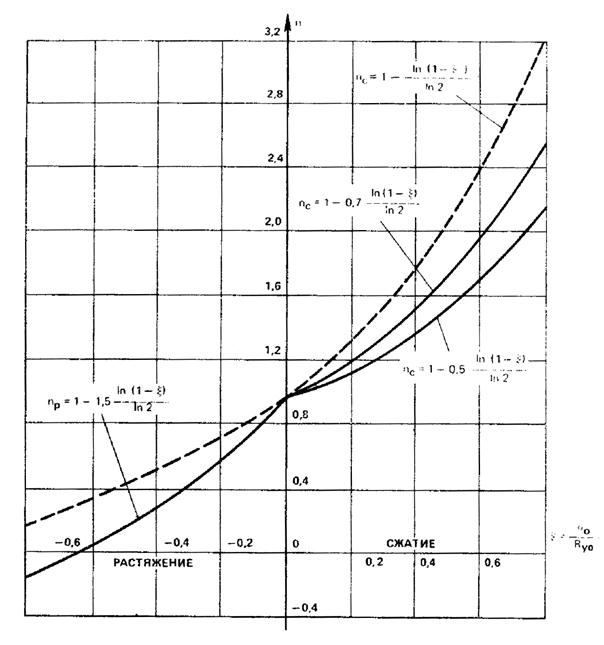

Рис. 17. Зависимости n(x) (сплошными линиями обозначены рекомендуемые значения, пунктирными - допускаемые)

РАСЧЕТ УСИЛЕННЫХ ЭЛЕМЕНТОВ НА ПРОЧНОСТЬ

4.22. Проверку прочности элементов в зависимости от их класса по п. 4.8 осуществляют:

для элементов I, II и III классов - по критерию краевой текучести. В случае усиления под нагрузкой указанный критерий является чисто условным, ибо начальные и сварочные деформации неизбежно обусловливают упругопластическую работу усиленных элементов. Фактически рассматриваемый критерий обеспечивает ограничение уровня пластических деформаций нормой, указанной в п. 4.8;

для элементов IV класса - по критерию развитых пластических деформаций. Оценка прочности осуществляется исходя из оценки несущей способности усиленных сечений по критерию пластического шарнира, но с введением специальных понижающих коэффициентов gN и gM гарантирующих ограничение уровня пластических деформаций нормой ep,lim = 0,004; gN и gM принимаются в зависимости от схемы усиления, соотношения прочностных характеристик материалов, уровня и условий нагружения усиливаемого элемента.

4.23. Проверка прочности элементов по критерию краевой текучести выполняется по формулам:

центрально-растянутые или сжатые симметрично усиленные элементы

,                                                      (38)

где gN - коэффициент, учитывающий уровень и знак начальной осевой силы; для растянутых и сжатых элементов, усиленных без использования сварки gN = 0,95; для сжатых элементов, усиленных с помощью сварки, - gN = 0,95 - 0,25b0;

изгибаемые элементы

;                                                  (39)

сжато- и растянуто-изогнутые элементы

.                                          (40)

В формулах (39) и (40) для элементов 1 класса принимается gM = 0,95; для элементов II и III классов - gM = 1. При N /(AnRy0) ³ 0,6 значения gM принимаются равными gN.

Проверка прочности центрально-растянутых или сжатых несимметрично усиленных элементов осуществляется по формуле (40), при этом изгибающие моменты подсчитываются относительно осей х и у усиленного сечения.

4.24. Проверка прочности элементов по критерию развитых пластических деформаций выполняется по формулам:

центрально-растянутые или сжатые симметрично усиленные элементы

;                                                           (41)

изгибаемые элементы

,                                                      (42)

где сt - поправочный коэффициент, учитывающий влияние поперечных сил и определяемый для двутавровых сечений по формуле

   ;

сжато- и растянуто-изогнутые элементы

,                                     (43)

где п принимается по табл. 66 СНиП II-23-81* в зависимости от формы усиленного сечения.

[N] определяется по формуле

,                                           (44)

где a = Ryi/Ryo; gN = 0,95 - для растянутых элементов или сжатых элементов, усиленных без использования сварки; gN = 0,95 - 0,1(a + b - 1) - для сжатых элементов, усиленных с помощью сварки.

[M] определяется по формуле

,                              (45)

где  - площадь нетто сжатой зоны сечения усиливаемого элемента; А0p - то же, растянутой зоны; Аrc, Аrp - площади нетто элементов усиления, расположенных соответственно со стороны сжатой и растянутой зон сечения (рис. 18, а). Для несимметричных односторонних схем усиления (например, по схеме рис. 3, и) со стороны сжатых или растянутых волокон принимается соответственно Аrp = 0 или Аrс = 0; уoc, уop, уrc, уrp - абсолютные величины расстояний от центров тяжести сжатых и растянутых площадей до центральной оси усиливаемого сечения (рис. 18,б).

Коэффициент gM в формуле (45) следует принимать:

при симметричном двустороннем усилении элементов симметричного сечения gM=0,95;

при несимметричном двустороннем или одностороннем усилении элементов со стороны растянутых волокон gM = 0,95 - 0,2b0(a - 1);

при одностороннем усилении элементов со стороны сжатых волокон gM = 0,95 -0,lx x(a + b0 - 1).

Использование формулы (43) допустимо при t £ 0,5Rso в противном случае проверка прочности при сжатии-растяжении с изгибом выполняется по формуле (40).

Описание: 047

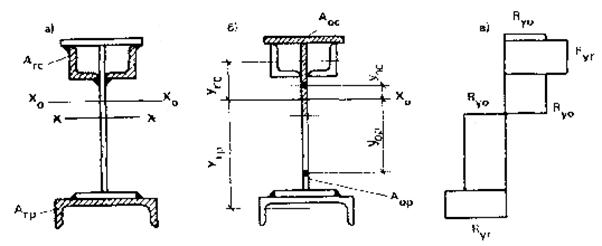

Рис. 18. К определению момента внутренних сил в усиленном сечении при развитии шарнира пластичности

а - схема усиления; б - расположение сжатых (заштриховано) и растянутых зон в сечении; в - эпюр напряжений

4.25. Проверку прочности изгибаемых и сжато- или растянуто-изогнутых элементов по касательным, местным и приведенным напряжениям производят обычным способом но указаниям разд. 5 СНиП II-23-81* с учетом изменившихся геометрических характеристик сечения.

РАСЧЕТ УСИЛЕННЫХ ЭЛЕМЕНТОВ НА УСТОЙЧИВОСТЬ

4.26. Расчет на устойчивость сжатых элементов сплошного сечения в плоскости действия моментов выполняется по формуле

,                                                    (46)

где je - коэффициент, определяемый по табл. 74 СНиП II-23-81* в зависимости от условной гибкости усиленного элемента  и приведенного относительного эксцентриситета mef = hmf; A - площадь усиленного сечения; h коэффициент влияния формы сечения по табл. 73 СНиП II-23-81*.

,                                                  (47)

где ef - эквивалентный эксцентриситет, учитывающий особенности работы усиленного стержня и определяемый по п. 4.27; Wc - момент сопротивления для наиболее сжатого волокна; R*y - осредненное значение расчетного сопротивления, принимаемое по п. 4.28; gс - коэффициент условий работы, принимаемый не более 0,9 (см. п. 4.5).

Описание: 048

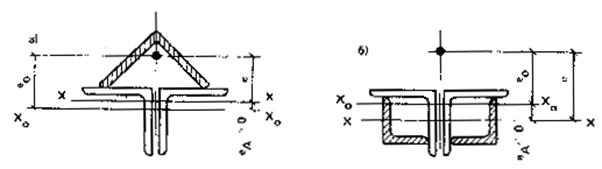

Рис. 19. К определению эксцентриситета продольной силы при положительном (а) и отрицательном (б) значениях

Устойчивость центрально-сжатых симметрично усиленных элементов проверяется в плоскости их наибольшей гибкости (lx > ly). Если отношение гибкостей после усиления изменилось (lx > ly), но l0x < l0y, то проверка устойчивости по формуле (46) выполняется относительно обеих главных осей сечения.

4.27. Расчетное значение эквивалентного эксцентриситета определяется по формуле

,                                                     (48)

где f* и fw - подсчитываются по указаниям пп. 4.20 и 4.21.

Если сварочный прогиб fw является разгружающим фактором (знак fw не совпадает со знаком суммы с + f*) и приводит к уменьшению абсолютной величины эквивалентного эксцентриситета, то значение kw принимается равным 0,5; в противном случае kw = 1.

В формуле (48) е - эксцентриситет продольной силы относительно центральной оси усиленного сечения после усиления. В тех случаях, когда эксцентриситет продольной силы остается неизменным, его значение определяется выражением е = е0 - еA, где еA - смещение центра тяжести сечения при усилении, принимаемое со своим знаком (рис. 19, а и б).

В общем случае сжатия с изгибом, а также в случае приложения дополнительных продольных или поперечных сил после усиления, величина е определяется выражением е = М/N, где М - расчетный момент относительно центральной оси усиленного сечения.

При несимметричном усилении центрально-сжатого (первоначально) элемента в качестве е0 учитывается случайный эксцентриситет в соответствии с указаниями п. 4.11 настоящего Пособия, при этом знак случайного эксцентриситета принимается таким, чтобы учесть наиболее неблагоприятный случай.

4.28. В случае использования элементов усиления из стали, расчетное сопротивление которой Ryr близко к расчетному сопротивлению стали усиливаемого элемента Ryo (1£1,15) значение R*y допускается принимать равным Ryo.

При a > 1,15 усредненное расчетное сопротивление бистального элемента определяется по формуле

,                                                    (49)

где , , I0, I - моменты инерции для той оси, относительно которой выполняется проверка устойчивости.

4.29. Проверка устойчивости сжатых элементов сплошного сечения из плоскости действия моментов выполняется в соответствии с п. 5.30 СНиП II-23-81*, причем при изгибе элемента в плоскости его наибольшей жесткости (Ix > Iy) относительный эксцентриситет т определяется по формуле (47). При подсчете еf прогибы f* и fw, учитываются только в том случае, если они увеличивают расчетное значение эквивалентного эксцентриситета.

4.30. Проверка устойчивости сплошностенчатых стержней, сжатых с двухосным эксцентриситетом, осуществляется по п. 5.34 СНиП II-23-81* при этом значения тx и тy подсчитываются по формуле (47), а прогибы f* и fw учитываются только в том случае, если они увеличивают расчетные значения относительных эксцентриситетов.

4.31. При высоком уровне начального нагружения (b0³0,6) устойчивость сжитых элементов в процессе их усиления с помощью сварки должна быть проверена по формуле (46), N принимается равным N0; эквивалентный эксцентриситет определяется по формуле (48) при kw = 2. Временный сварочный прогиб fw вычисляется по формуле (37) и принимается с тем знаком, который увеличит расчетное значение еf.

4.32. Расчет на устойчивость усиленных внецентренно сжатых и сжато-изогнутых стержней с решетками, расположенными в плоскостях, параллельных плоскости изгиба, совпадающей с плоскостью симметрии, следует выполнять по формуле

,                                                      (50)

где jc, jвет - коэффициенты снижения несущей способности всего сечения и отдельной ветви, принимаемые по п. 4.33 и 4.34; А - площадь поперечного учения усиленных ветвей.

4.33. Коэффициент je следует принимать по табл. 75 СНиП II-23-81* в зависимости от условной приведенной гибкости  и относительного эксцентриситета m, определяемых по формулам:

;                                                    (51)

,                                                           (52)

где ly - гибкость усиленного стержня относительно оси, перпендикулярной плоскости изгиба; a1 - коэффициент, определяемый по табл. 7 СНиП II-23-81*; Аd - площадь усиленного сечения раскосов (при крестовой схеме решетки - двух раскосов), лежащих в плоскости изгиба; ac - расстояние от оси усиленного сечения, перпендикулярной плоскости изгиба, до оси наиболее сжатой ветви; еf - расчетный эксцентриситет продольной силы еf = M/N + kwfw; fw - остаточный сварочный прогиб сквозного стержня; kw - принимаемый по п. 4.27; М - изгибающий момент с учетом смещения центра тяжести усиленного сечения.

4.34. Коэффициент jвет следует определять по табл. 74 СНиП II-23-81* в зависимости от условной гибкости усиленного сечения ветви  и приведенного относительного эксцентриситета , вычисляемых по формулам:

;                                                (53)

,                                       (54)

где lвет - расстояние между узлами решетки; iвет - радиус инерции сечения усиленной ветви относительно оси, перпендикулярной плоскости изгиба.

4.35. Ветви сквозных стержней следует дополнительно проверить на устойчивость как внецентренно сжатые стержни сплошного сечения с учетом начальных и сварочных деформаций. Продольные силы в ветвях внецентренно сжатого стержня определяются по указаниям п. 5.33 СНиП II-23-81*.

4.36. Расчет на устойчивость усиленных балок двутаврового сечения, изгибаемых в плоскости стенки, выполняется по п. 5.15 СНиП II-23-81* с учетом указаний п. 4.6. Устойчивость балки не требуется проверять при выполнении требований п. 5.16 СНиП II-23-81*.

ОЦЕНКА ДЕФОРМАТИВНОСТИ УСИЛЕННЫХ ЭЛЕМЕНТОВ

4.37. Перемещения (прогибы, отклонения от вертикали) усиленных элементов конструкций следует определять в общем случае по формуле

,                                                           (55)

где f0 - начальное перемещение, определяемое по данным обследования либо расчетом для нагрузок, действовавших в момент усиления, по характеристикам брутто усиливаемого элемента; fw - дополнительное перемещение (прогиб) при усилении элемента с использованием сварки, определяемое по п. 4.21; Df - приращение перемещения от нормативных нагрузок, приложенных после усиления, определяемое расчетом по характеристикам брутто усиленного элемента.

4.38. Дополнительные перемещения от сварки допускается не учитывать:

при уровне начального нагружения b0 £ 0,3;

при несимметричном одностороннем усилении элементов со стороны растянутых волокон;

при усилении неразрезных многопролетных элементов (например, неразрезных балок) либо элементов рамных конструкций, имеющих жесткие узлы сопряжения с примыкающими элементами.

4.39. В случае усиления изгибаемых элементов (балок) на части их длины значения fw могут быть уточнены по формуле

,                                                  (56)

где l - пролет балки; lr - длина элемента усиления; прочие обозначения - по п. 4.21.

4.40. Перемещения f усиленных конструкций не должны препятствовать нормальной эксплуатации, а приращения перемещений Df - превышать значений, рекомендуемых пп. 13.1-13.4 СНиП II-23-81*

ОСОБЕННОСТИ СТАТИЧЕСКОГО РАСЧЕТА КОНСТРУКЦИЙ ПРИ УСИЛЕНИИ ИХ ЭЛЕМЕНТОВ С ПОМОЩЬЮ СВАРКИ

4.41. При усилении элементов статически неопределимых конструкций необходимо учитывать возможность неблагоприятного перераспределения усилий в системе в процессе сварки.

Приварка элементов усиления под нагрузкой вызывает приращение:

продольной деформации

                                                      (57)

и кривизны

,                                                    (58)

где пi и yi - параметры, определяемые по указаниям п. 4.21.

4.42. Для учета влияния приращений Dw и cw на напряженно-деформированное состояние статически неопределимой системы необходимо знать последовательность выполнения работ по приварке элементов усиления или проверить несколько вариантов такой последовательности, принимая для проверки несущей способности наихудший из полученных результатов.

4.43. При уровне начального нагружения b0 = 0,3 статический расчет конструкций допускается выполнять без учета перераспределения усилий в процессе сварки.

5. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ И РАСЧЕТА ОТДЕЛЬНЫХ ВИДОВ УСИЛЕНИЯ

УСИЛЕНИЕ БАЛОК ЛАМЕЛЯМИ

5.1. При необходимости увеличения местной прочности и устойчивости стенки рекомендуется выполнять усиление с помощью ламелей по рис. 6, г, в том числе для повышения дополнительно усталостной прочности - по рис. 6, е.

Высота сечения ламелей hл по рис. 6, г назначается в пределах , а толщина ламелей tл - из условия прочности верхней зоны стенки от местной нагрузки. Для ламелей по рис. 6, е высота hл принимается в пределах , где а - расстояние между ребрами жесткости, минимальная толщина ламелей назначается в соответствии с указаниями п. 7.24 СНиП II-23-81* как для неокаймленного свеса.

5.2. Местные напряжения в стенке, усиленной ламелями по схеме рис. 6, г, от давления колеса крана определяются по формуле

,                                                      (59)

где gf1 - коэффициент неравномерности давлений колес крана, принимаемый по указаниям СНиП 2.01.07-85;  - условная длина распределения давления колеса; tw, tл - толщина стенки и ламели; I1f - момент инерции рельса и верхнего пояса.

Напряжения от местного крутящего момента Mt по верхней кромке ламели определяются по формуле

,                                                        (60)

где  коэффициент усиления;  сумма собственных моментов инерции кручения для рельса, верхнего пояса и усиленной части стенки.

Напряжения в стенке под нижней кромкой ламелей определяются по формуле

,                                                       (61)

где w = 2hл tл / At - относительная площадь усиления; At - суммарная площадь тавра, включающего верхний пояс, ламели и часть стенки высотой hл;  - условная длина; I2f сумма моментов инерции рельса и тавра.

5.3. Проверка прочности стенки, усиленной ламелями по схеме рис. 6, г, на совместное действие крутящего момента и давления колеса крана производится по формуле

.                                                 (62)

Стенка усиленной балки проверяется на местную устойчивость по указаниям СНиП II-23-81*, но с учетом эквивалентной высоты

.                                                  (63)

При этом коэффициент условий работ gc = 0,9.

Таблица 10

aл

2,55

2,15

1,84

1,71

1,61

1,53

Nл×10-8

0,3

0,5

0,8

1

1,2

1,4

aл

1,46

1,36

1,26

1,19

1,08

1

Nл×10-8

1,6

2

2,5

3

4

5

5.4. При усилении подкрановых балок по схеме рис. 6, е необходимо оценить ресурс Nл по выносливости одностороннего сварного шва, прикрепляющего ламель к ребру жесткости.

Расчетный ресурс Nл, определяется по табл. 10 в зависимости от коэффициента aл

,                                                      (64)

где Rvл = 33 МПа (338 кг/см2) - расчетное сопротивление усталости данного соединения; gvл = 1:

.                                                          (65)

где компоненты напряжений определяются следующими зависимостями:

;                                                        (66)

.                                                   (67)

В формулах (66), (67) принимается: Mt - местный крутящий момент, определяемый по формуле

,                                               (68)

где e - фактический эксцентриситет (принимается по материалам обследования, но не менее 15 мм); с - расстояние до центра кручения усиленного верхнего пояса

,                                                       (69)

где .

Таблица 11

a, м

1,2

1,5

2

ba

1,05

1,28

1,56

bt

1,1

1,43

1,65

Таблица 12

a/2r

0,2

0,4

0,5

0.6

0,7

0,8

0,9

bл

0,059

0,116

0,145

0,173

0,2

0,226

0,252

gл

0,2

0,38

0,462

0,537

0,604

0,664

0,716

a/2r

1

1,2

1,4

1,6

1,8

2

3

bл

0,277

0,325

0,369

0,409

0,446

0,479

0,598

gл

0,762

0,834

0,885

0,921

0,947

0,964

1

В формулу (68) подставляется абсолютная величина разности hr - с, где  - сумма собственных моментов инерции кручения рельса и верхнего пояса с ламелями:

;                                                (70)

ba = bt = 1 для кранов, имеющих на концевой балке 2 колеса; для многоколесных кранов, при минимальном расстоянии между колесами на концевой балке меньше шага поперечных ребер, величина ba, bt принимается в зависимости от шага ребер (а), (табл. 11).

Коэффициент bл принимается в зависимости от отношения a/2r по табл. 12.

Проверка прочности и выносливости стенки балки выполняется по указаниям СНиП II-23-81* с учетом изменившихся геометрических характеристик сечения, при этом напряжение sfy определяется по формуле

,                                                   (71)

где gл - коэффициент, принимаемый по табл. 12.

УСИЛЕНИЕ СТЕНОК БАЛОК НАКЛОННЫМИ РЕБРАМИ

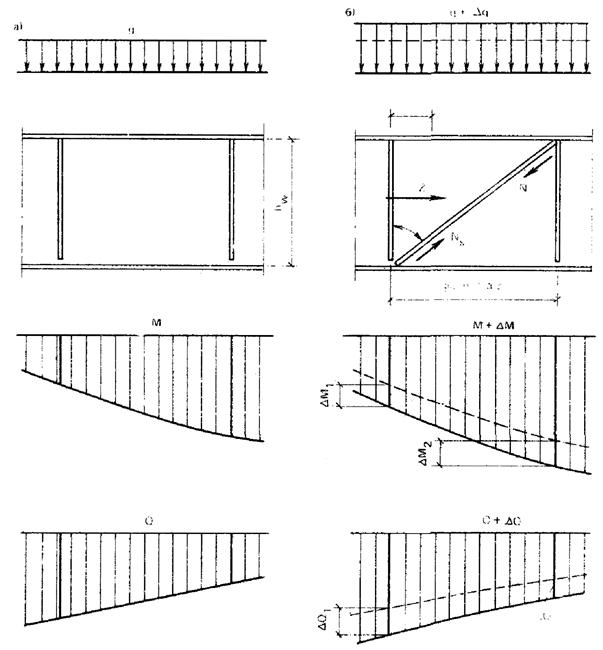

5.5. Усиление стенки балки наклонными ребрами (см. рис. 5) рекомендуется выполнять в приопорных зонах.

Размеры наклонного ребра (ширина, толщина, момент инерции) должны удовлетворять условиям:

см,

,

.

Момент инерции определяется для расчетного сечения, включающего сечение ребра жесткости и полосы стенки шириной  с каждой стороны ребра. Расчетная длина наклонного ребра принимается равной длине диагонали отсека балки.

5.6. Усилия, возникающие в наклонных ребрах, определяются по формулам:

,                                                               (72)

где

;                                    (73)

.                          (74)

Здесь , , , DQ1, DQ2 - приращения поперечных сил на границах отсека при возрастании нагрузки после усиления (рис. 20, а и б); А, Ix - площадь и момент инерции поперечного сечения балки в отсеке; h - расстояние между центрами тяжести полок; Аw - площадь стенки; Аs - площадь сечения наклонных ребер (As = 2bs ts при двусторонних ребрах из листа); m = 0,3 - коэффициент Пуассона.

5.7. Приращения усилий в сечениях в пределах отсека, усиленного наклонными ребрами, определяются выражениями:

;                                       (75)

;                                                 (76)

,                                                                (77)

где DM(z), DQ(z) - приращения момента и поперечной силы в сечении z от нагрузки, приложенной после усиления, без учета наклонных ребер; DM’, DQ’ - то же, при учете наклонных ребер.

Напряжения в сечениях балки в пределах усиленного отсека определяются выражениями:

;                                                     (78)

,                                                          (79)

где I, S, А - геометрические характеристики усиленной балки; sн и tн - начальные нормальные и касательные напряжения от нагрузок, приложенных до усиления.

5.8. Проверка прочности сечений балки, усиленной наклонными ребрами, выполняется по формулам:

, ;                                         (80)

,

при этом приведенные напряжения sпр вычисляются для точек, расположенных на уровне поясных швов.

Местная устойчивость стенки, усиленной наклонным ребром вдоль сжатой диагонали отсека, проверяется по указаниям СНиП II-23-81*, но при этом критическое напряжение сдвига определяется по формуле

.                                                   (81)

Рекомендуется установка наклонных ребер вдоль сжатой диагонали отсека. Они проверяются на устойчивость по формуле

,                                                 (82)

где Aреб - площадь сечения ребра и примыкающей к нему части стенки шириной ; j - коэффициент продольного изгиба, зависящий от гибкости ребер из плоскости стенки.

Существующие вертикальные ребра также проверяются на прочность и устойчивость по усилию .

Описание: БезИмени-1

Рис. 20. К расчету наклонных ребер

a, б - схемы соответственно до усиления и после усиления н увеличения нагрузок

ИЗМЕНЕНИЕ СПОСОБА КРЕПЛЕНИЯ ПОДКРАНОВОГО РЕЛЬСА

5.9. При усилении подкрановых конструкций рекомендуется оценить расчетную долговечность (ресурс) в соответствии с указаниями прил. 5 и в тех случаях, когда остаточный ресурс конструкции недостаточен, одновременно с усилением конструкции целесообразно изменить способ крепления подкранового рельса, применив тангенциальные или низкомодульные упругие прокладки (рис. 21, а и б).

5.10. При креплении подкранового рельса с использованием тангенциальной прокладки (см. рис. 21, а) к значению местного крутящегося момента Mt вводится понижающий коэффициент gty, вычисляемый по формуле

,                                             (83)

где F нормативное вертикальное давление на каток; r1 - радиус поверхности качения головки рельса; r2 - радиус основания подкладки; hr - общая высота рельса с подкладкой; Mупр - крутящий момент от упругого единичного поворота рельса

,                                                  (84)

где an, bn, in - длина, ширина и толщина амортизатора под прижимной планкой; Eр - модуль упругости амортизатора для транспортерной ленты (Ep = 0,3×103...0,5×103 МПа); k0a - коэффициент ослабления амортизатора отверстиями.

При вычислении Мt по формуле (147) СНиП II-23-81* эксцентриситет е следует принимать 5 мм.

5.11. Низкомодульные прокладки выбираются в зависимости от расчетного давления колеса крана по табл. 13. Резиновые смеси для их изготовления принимаются марок КР408 и КР432 на основе натурального каучука или марок 9831 и 3825 на основе синтетического (бутадиен-нитрильного каучука) СКН-26 и СКН-40.

При использовании низкомодульных прокладок местное напряжение сжатия в стенке балки sloc, y вычисляется по формуле

,                                                     (85)

где b - ширина подошвы рельса; EIp - жесткость рельса на изгиб; k0 - упругая характеристика резинометаллической прокладки, определяемая в зависимости от конструкции, прокладки и твердости резины На по данным табл. 13.

Описание: 050

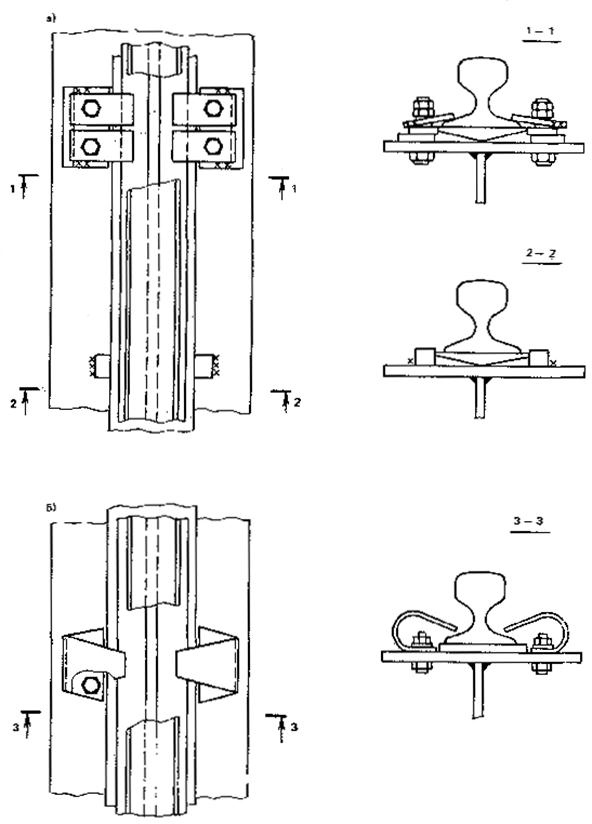

Рис. 21. Крепление подкранового рельса

а - с использованием тангенциальной прокладки; б - на низкомодульной упругой прокладке

Таблица 13

Расчетное давление колеса крана, кН

Схема

Высота слоя резины h и радиус рифли r, мм

Упругая характеристика k0 (кН/см3) при твердости резины На по ГОСТ 263-75

На×70

На×75

На×80

На×85

На×90

200-250

Описание: 051

h = 4

7

7,5

9

10

11,5

h = 6

4,5

5,3

6

6,5

7,5

300-400

Описание: 052

h=6, r=l

3

3,3

3,7

4,1

4,7

h=8, r=2

1,7

2

2,3

2,5

2,7

500-700

Описание: 053

h=5, r=2

2

2,3

2,7

3

3,3

Таблица 14

Упругая характеристика k0, кН/см3

Длина панели балки a, мм

Коэффициент au при крановом рельсе

КР70

КР80

КР100

КР120

КР140

1

2

3

4

5

6

7

1,5

1000

-

-

0,06

0,05

0,04

1500

0,14

0,12

0,1

2000

0,24

0,2

0,17

2

1000

-

-

0,08

0.06

0,05

1500

0,18

0,15

0,13

2000

0,3

0,25

0,22

2,5

1000

-

-

0,1

0,08

0,06

1500

0,22

0,18

0,15

2000

0,34

0,3

0,26

3

1000

0,19

0,16

0,12

0,09

0,07

1500

0,36

0,32

0,25

0,21

0,18

2000

0,51

0,46

0,39

0,34

0,3

3,5

1000

0,22

0,18

0,13

0,1

0,08

1500

0,4

0,35

0,28

0,24

0,2

2000

0,55

0,5

0,42

0,37

0,33

4

1000

0,24

0,2

0,15

0,12

0,1

1500

0,43

0,38

0,31

0,26

0,23

2000

0,58

0,53

0,46

0,4

0,36

4,5

1000

0,26

0,22

0,17

0,13

0,11

1500

0,46

0,41

0,34

0,29

0,25

2000

0,61

0,56

0,49

0,43

0,39

5

1000

0,28

0,24

0,18

0,14

0,12

1500

0,49

0,44

0,36

0,31

0,27

2000

0,64

0,59

0,51

0,46

0,41

5,5

1000

0,3

0,26

0,2

0,16

0,13

1500

0,51

0,46

0,38

0,33

0,29

2000

0,66

0,61

0,54

0,48

0,44

6

1000

0,32

0,27

0,21

0,17

0,14

1500

0,54

0,48

0,4

0.35

0,3

2000

0,68

0,63

0,56

0,58

0,46

6,5

1000

0,34

0,29

0,22

0,18

0,15

1500

0,56

0,5

0,42

0,37

0,32

2000

0,7

0,65

0,58

0,52

0,48

7

1000

0,36

0,31

0,24

0,19

0,16

1500

0,57

0,52

0,44

0,38

0,34

2000

0,71

0,66

0,6

0,54

0,5

7,5

1000

0,37

0,32

0,25

0,2

0,17

1500

0,59

0,54

0,46

0,4

0,35

2000

0,72

0,68

0,61

0,56

0,51

9

1000

0,42

0,36

0,29

0,23

0,19

1500

0,63

0,58

0,5

0,45

0,4

2000

0,76

0,72

0,65

0,6

0,56

10

1000

0,44

0,39

0,31

0,25

0,21

1500

0,66

0,61

0,53

0,47

0,42

2000

0,78

0,74

0,69

0,63

0,58

11,5

1000

0,48

0,42

0,34

0,28

0,24

1500

0,69

0,64

0,56

0,51

0,46

2000

0,8

0,76

0,71

0,66

0,62

Примечания: 1. Для промежуточных значений k0 и длины панели коэффициент определяется интерполяцией. 2. Минимальное значение k0 для рельсов: КР 70, КР 80 - k0 ³ 3; КР 100, КР 120, КР 140 - k0 ³ 1,5.

Местные напряжения от изгиба sfy определяются по п. 13.34 СНиП II-23-8t* с умножением на коэффициент au, определяемый по табл. 14, в зависимости от типа кранового рельса, упругой характеристики k0 и расстояния между поперечными ребрами жесткости.

УМЕНЬШЕНИЕ РАСЧЕТНОЙ ДЛИНЫ СЖАТЫХ ЭЛЕМЕНТОВ

5.12. При значительных гибкостях (l > 60) сжатых стержней наиболее рациональным способом усиления является уменьшение их расчетной длины путем установки дополнительных стержней, раскрепляющих усиливаемый элемент (рис. 22).

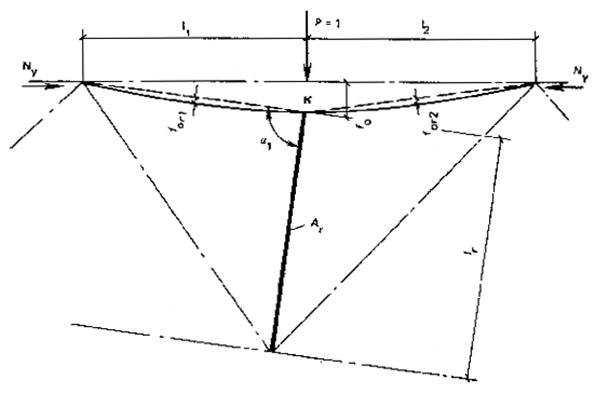

Описание: 054

Рис 22. Усиление сжатого элемента путем уменьшения расчетной длины

5.13. Для обеспечения несмещаемости дополнительных узлов на раскрепляемом элементе (точка К на рис. 22) элемент усиления должен иметь достаточную жесткость, для чего достаточно выполнить условия

,                                                              (86)

где lmin - меньшая из величин l1 и l2; I - момент инерции раскрепляемого стержня; с - податливость системы, развязывающей стержень, равная ее перемещению от действия единичной силы Р = 1, направленной перпендикулярно раскрепляемому элементу.

Для схемы (см. рис. 22) податливость с определяется формулой

,                                                            (87)

где Аr и lr - площадь и длина раскрепляющего стержня.

Сечение поддерживающего стержня и прикрепления должны быть проверены на действие силы N, равной условной поперечной силе , где Ny - усилие в поддерживаемом стержне (см. рис. 22).

5.14. Если раскрепляемый стержень имел искривление со стрелкой f0, то проверка несущей способности и его участков l1 и l2 выполняется с учетом стрелок for1 и for2. В случае l1 » l1 можно принять for1 = for2 = f0/4.

6. УСИЛЕНИЕ СОЕДИНЕНИЙ И ПРИСОЕДИНЕНИЕ ЭЛЕМЕНТОВ УСИЛЕНИЯ

СВАРНЫЕ СОЕДИНЕНИЯ

6.1. Усиление сварных соединений осуществляется путем увеличения длины или толщины сварных швов. Усиление швов путем увеличения их длины предпочтительнее, так как короткие швы способствуют концентрации напряжений.

Длина и толщина усиливаемых швов, а также толщина наплавленного слоя на усиливаемые швы определяется разностью расчетного усилия в сварном соединении от расчетной нагрузки, действующей после усиления, и расчетной несущей способностью существующего соединения. При определении расчетного усилия, приходящегося на шов, следует учитывать смещение его относительно центра тяжести сечения элемента.

Усиление соединений элементов путем увеличения длины сварных швов может выполняться как с введением дополнительных деталей, так и без него, последний способ следует применять во всех случаях, когда есть место для наложения новых швов.

Для комбинированных сварных соединений, растянутых элементов, в состав которых входят лобовые и фланговые швы (рис. 23), отношение общей расчетной площади фланговых швов в усиленном соединении к расчетной площади лобовых швов не должно быть больше 4,5.

6.2. Усиление сварных соединений путем увеличения толщины швов наплавкой новых слоев рекомендуется применять при отсутствии места для наложения новых швов. В случае необходимости одновременного усиления путем увеличения длины и толщины сварных швов начинать следует с первого.

6.3. При невозможности усиления швов путем увеличения их длины или толщины допускается применять дополнительные детали (см. рис. 8). Дополнительные фасонки приваривают стыковыми сварными швами к основным присоединяемым элементам, эти швы должны обеспечить передачу той доли усилия, которая воспринимается расположенными на них дополнительными швами.

6.4. В усиливаемых под нагрузкой конструкциях следует избегать наложения швов, расположенных поперек действующих усилий. В случае невозможности выполнения этого требования необходимо разработать специальные технологические меры, обеспечивающие безопасную сварку таких швов.

6.5. Усиление сварных соединений путем увеличения длины сварных швов (кроме поперечных) может выполняться под нагрузками, при которых напряжения в существующих швах не превышают их расчетного сопротивления, и в металле соединяемых конструкций - значений b0, приведенных в разд. 3. Прочность сварных соединений повышается при этом пропорционально увеличению площади сечения швов.

Описание: Untitled-1

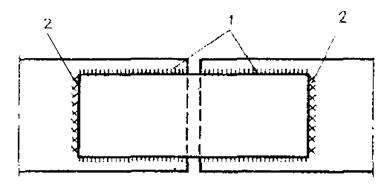

Рис. 23. Усиление сварного соединения доваркой лобовых швов

1 - фланговые швы; 2 - лобовые швы

Увеличивать длину рабочих швов в сварных соединениях следует электродами диаметром не более 4 мм на сварочном токе, не превышающем 220 А, со скоростью, обеспечивающей за один проход шов толщиной (катетом) не более 4 мм. В случае необходимости выполнения швов толщиной (катетом) более 4 мм их наплавляют дополнительными слоями по 2 мм до требуемой толщины.

Тип электрода для сварки рекомендуется применять по табл. 55 СНиП II-23-81*. Сварку каждого последующего шва разрешается производить только после полного охлаждения ранее выполненного шва до температуры, не превышающей 100 °С. Сварку спокойной и полуспокойной стали производят при температуре окружающего воздуха не ниже минус 15°С - для толщин до 30 мм и не более 0°С - для толщин св. 30 мм. Сварка кипящей стали производится при температуре более 5°С.

6.6. Усиление швов наплавкой дополнительных слоев с целью увеличения их толщин допускается выполнять под нагрузкой, при которой действующее усилие на шов не превышает неравенства

,

где Rwf - расчетное сопротивление усиливаемого шва срезу по металлу шва; gwf - коэффициент условия работы шва, равный единице во всех случаях, кроме конструкций, возводимых в климатических районах I1, I2, II1 и II3, для которых gwf= 0,85 для металла шва с нормативным сопротивлением Rwun = 410 МПа (4200 кгс/см2); gc - коэффициент условия работы; bf - коэффициент, принимаемый при сварке элементов из стали: с пределом текучести до 580 МПа (5900 кгс/см2) - по табл. 34 СНиП II-23-81*, св. 580 МПа - независимо от вида сварки, положения шва и диаметра сварочной проволоки bf = 0,7; kf - катет углового шва до усиления; lw - длина усиливаемого шва; D - длина участка шва, не участвующего в момент усиления в результате перехода металла шва в пластическое состояние:

где т - коэффициент, учитывающий связь между толщиной свариваемой детали и увеличением катета усиливающего, шва, принимаемый по табл. 15; As - площадь поперечного сечения наплавляемого слоя шва, см2; Iсв - сварочный ток, А (табл. 16); tф - толщина свариваемого металла (для решетчатых конструкций - толщина фасонки), см.

Длина участка шва D для наиболее часто встречающихся случаев может быть определена по графику (рис. 24) в зависимости от суммарной толщины свариваемого металла d и толщины усиливаемого шва kf. Для решетчатых конструкций за толщину свариваемого металла принимается суммарная толщина фасонки и толщина полки элемента (уголка, швеллера и т. д.).

Таблица 15

Наплавляемый слой, мм

Коэффициент m при толщине элемента, мм

8

12

16

20

6-8

1

1,08

1,24

1,5

7-8

1

1,06

1,19

1,4

8-10

1

1,04

1,14

1,33

Таблица 16

Диаметр электрода, мм

Рекомендуемый сварочный ток, А, при положении сварки

нижнем

вертикальном

потолочном

4

160-200

120-160

110-150

5

200-250

-

-

6.7. При разработке технологии усиления сварных соединений рекомендуется соблюдать следующие условия:

при наплавке дополнительных слоев необходимо вносить возможно меньшее количество тепла в детали конструкций;

наплавку усиливаемого слоя следует начинать в местах дефектов усиливаемого шва (подрезы, наплавы, кратеры и др.), если они имеются, в противном случае с любого удобного сварщику места;

работы по усилению сварных швов должны выполнять высококвалифицированные сварщики (не менее 5-го разряда).

После наложения усиливаемого шва с одного конца по перу одного из парных уголков следует перейти к усилению шва второго парного уголка с обратной стороны той же фасонки или с противоположного конца элемента. После наложения всех швов по перу уголков следует переходить к наложению швов по обушку уголков в той же последовательности.

6.8. Для снижения опасности хрупкого разрушения сварных соединений при пониженных температурах новые сварные швы на конструкциях следует располагать по возможности в наименее напряженных сечениях, как можно дальше от мест изменения сечения, вырезов, ребер. Следует избегать скученности сварных швов, пересечений их под острым углом, а также близкого расположения параллельных стыковых и угловых швов; для этого следует руководствоваться некоторыми требованиями (рис. 25):

расстояние между двумя параллельными стыковыми швами должно быть не менее 200 мм, а между параллельными стыковыми и угловыми швами не менее 75 мм;

угол между двумя стыковыми швами должен быть не менее 60°;

расстояние между новыми стыковыми швами и существующими креплениями элементов (ребра, фасонки, стыковые накладки и швы) должны быть не менее 100 мм;

в остальных случаях расстояние между швами должно быть не менее 4,5t, где t - толщина элемента, к которому приваривается новая деталь;

при сварке стыков нижнего пояса балок в местах пересечения этих швов со стенкой необходимо предусматривать вырез в стенке, обеспечивающий качественное выполнение шва;

в местах пересечения сварных швов следует выполнять отверстия диаметром 20 мм.

Толщина сварных швов должна быть минимальной, предпочтение следует отдавать тонким и длинным швам.

Швы следует располагать симметрично относительно главных осей с минимальным удалением от центра тяжести конструкции.

Описание: БезИмени-1

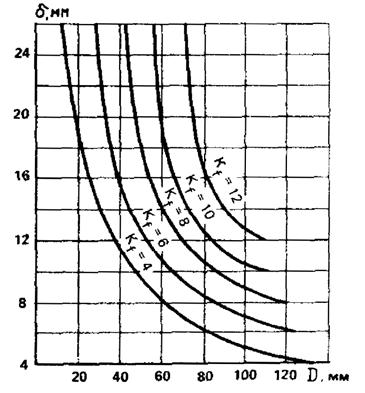

Рис. 24. Зависимость D от s и kf

Описание: 055

Описание: 056

Рис. 25. Конструктивные требования к взаимному расположению швов

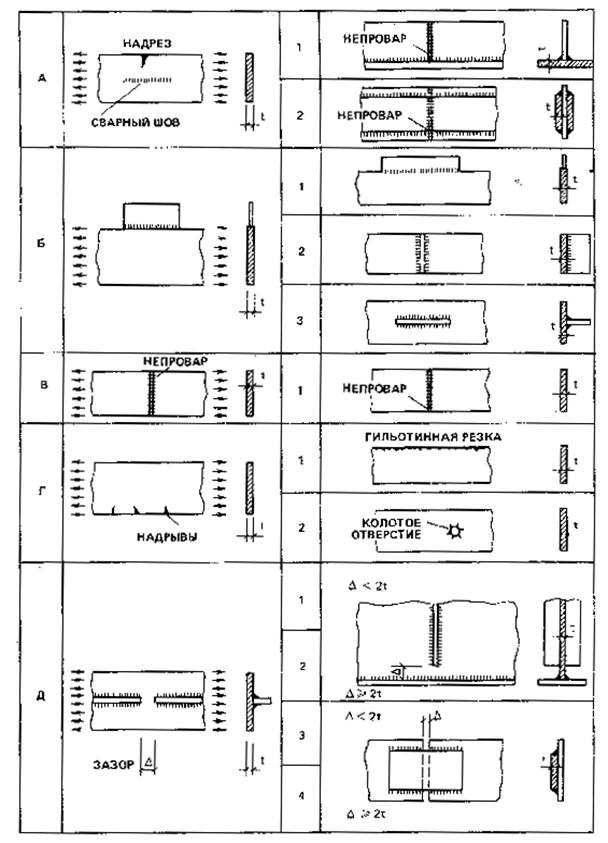

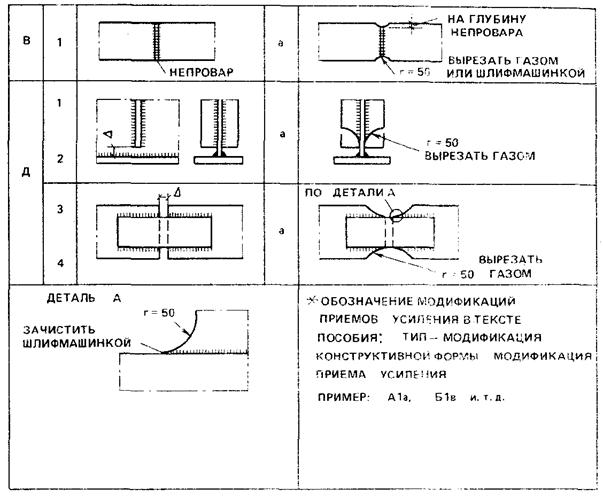

При выполнении усиления по рекомендациям табл. 11 прил. 4, по модификациям Б1а, Е1б, Б1в, Б2а, Б3а, Б3б, Б3в, Д1а, Д2а, Д3а и Д4а выкружки следует выполнять таким образом, чтобы на рабочий элемент они выходили по касательной, для чего рекомендуется зачищать начало выкружки заподлицо с плоскостью рабочего элемента. В модификациях усиления Б1в и Б3в привариваемые листовые детали с выкружками должны быть одинаковой толщины с фасонкой и иметь разделку кромок с целью избежания непровара в вершинах деталей.

ЗАКЛЕПОЧНЫЕ И БОЛТОВЫЕ СОЕДИНЕНИЯ

6.9. Усиление заклепочных соединений постановкой дополнительных новых или заменой существующих ослабленных заклепок связано с трудоемкими, малопроизводительными работами, поэтому заклепочные соединения рекомендуется усиливать высокопрочными болтами по ГОСТ 22356-77* и болтами класса точности А по ГОСТ 7805-70*.

6.10. Усиление заклепочных и болтовых соединений с помощью сварки не рекомендуется из-за разных жесткостных характеристик этих соединений: оно может применяться, как исключение, в тех случаях, когда сварные швы усилений будут рассчитаны на восприятие всей нагрузки в узле (без учета работы заклепок, болтов).

Высокопрочные болты следует применять в соответствии со СНиП II-23-81*.

6.11. При работе болтовых и заклепочных соединений на знакопеременную нагрузку усталостные разрушения соединений обычно происходят по крайним отверстиям, в которых концентрация напряжений усугубляется тем, что крайние болты (заклепки) нагружены больше, чем средние. Наиболее рациональным способом повышения усталостной прочности клепаных (болтовых), соединений является замена крайних заклепок (болтов) высокопрочными болтами, при этом значительная часть усилия в соединении воспринимается высокопрочными болтами, а оставшиеся заклепки, особенно ближайшие к высокопрочным болтам, значительно разгружаются. При этом происходит снижение концентрации напряжений около отверстий, заполненных высокопрочными болтами.

6.12. Применение высокопрочных болтов в узлах с передачей на болт одновременно, со сдвигающими отрывающих усилий, как правило, не допускается.

6.13. Комбинированные соединения разной жесткости, например, заклепочные или болтовые на обычных болтах совместно со сварными применять не рекомендуется.

6.14. Не рекомендуется применять высокопрочные болты в агрессивных средах (сильной и средней агрессивности).

ПРИСОЕДИНЕНИЕ ДЕТАЛЕЙ УСИЛЕНИЯ

6.15. Присоединение деталей усиления к усиливаемой конструкции рекомендуется, как правило, выполнять с помощью механизированной сварки в углекислом газе или ручной - штучными электродами.

6.16. Расположение новых сварных швов, а также взаимное расположение швов, присоединяющих детали усиления, и существующих швов должно удовлетворять требованиям п. 6.8 настоящего Пособия.

6.17. В стыковых соединениях листов разной толщины, если разница между толщинами стыкуемых элементов более 4 мм, а уступ более 1/8 толщины листа, следует предусматривать на самом толстом листе устройство переходного скоса с уклоном не менее чем 1:5.

6.18. При необходимости усиления конструкций группы I по табл. 50 СНиП II-23-81* с помощью накладных листов рекомендуется обеспечивать плавное изменение жесткости накладок при переходе к основному сечению (рис. 26, и-г), а при толщине накладного листа 12 мм и более необходима обработка скоса листа (см. рис. 26.г).

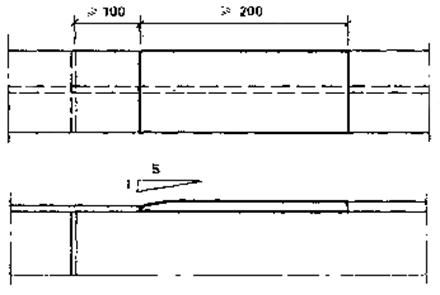

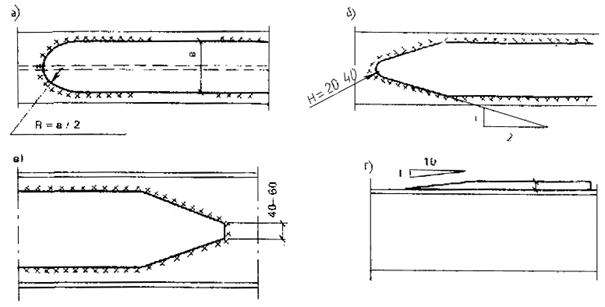

Описание: Untitled-1

Рис. 26. Формы концов накладного листа

7. УСТРАНЕНИЕ ДЕФЕКТОВ И ПОВРЕЖДЕНИЙ

7.1. Дефекты и повреждения в виде трещин в основном металле или сварных швах могут быть устранены такими способами, как:

заварка трещин (при соответствующем обосновании трещина может быть остановлена при условии деконцентрации напряжений в ее устье);

замена дефектных мест;

усиление конструктивного элемента;

замена конструктивного элемента.

В качестве мер, препятствующих дальнейшему распространению обнаруженных трещин, следует применять:

элементы усиления, изменяющие силовые потоки в зонах охрупчивания металла (места появления хрупких трещин), например в форме накладок (рис. 27), представляющих собой «энергетический мостик»;

мероприятия, снижающие напряжения в верхней зоне стенки подкрановых балок при наличии в них усталостных трещин (установка тангенциальных или упругих низкомодульных прокладок, усиление ламелями, не связанными со стенкой).

При выборе способа устранения дефекта или повреждения необходимо иметь в виду, что заварка трещин не препятствует образованию новых хрупких или усталостных трещин, если не устранена основная причина их появления.

7.2. Заварку трещин рекомендуется производить в такой последовательности: зачистка зоны до чистого металла по ширине не менее 80 мм и выявление концов трещины с помощью пенетрантов, а в необходимых случаях с использованием ультразвука, цветной или магнитной дефектоскопии или другими способами;

сверловка в концах трещины на расстоянии 15-20 мм по ходу ее распространения отверстий-ловителей диаметром 8-12 мм (рис. 28);

разделка кромок трещины под сварку;

подогрев концевых участков трещины пламенем газовой горелки до температуры 100-150°С и поддержание ее в течение всего времени заварки трещины;

заварка шва обратноступенчатым методом напроход (рис. 29, а-г) с одновременной проковкой каждого прохода, кроме первого и последнего, пневмозубилом с радиусом закругления ударной части 2-4 мм;

обработка заваренной поверхности шлифовальной машинкой для снятия усиления шва до высоты 2 мм над поверхностью основного металла и рассверловка отверстий-ловителей диаметром 20-25 мм;

сплошной контроль швов заваренной трещины физическими методами.

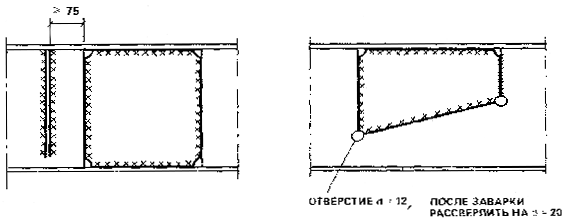

Описание: Untitled-1

Рис. 27. Установка «энергетического мостика» для предотвращения распространения трещины

а - до усиления; б - после заварки шва и усиления

Описание: Untitled-1

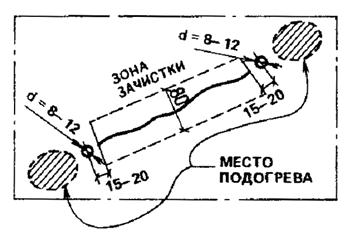

Рис. 28. Подготовка трещины к заварке

При заварке трещин, расположенных в верхней части стенки и ребер жесткости подкрановых балок, целесообразно выполнение жесткого усиления (рис. 30, а-в), при этом для уменьшения концентрации напряжений рекомендуется сделать вырезы в ребрах жесткости по схеме рис. 30 а, б.

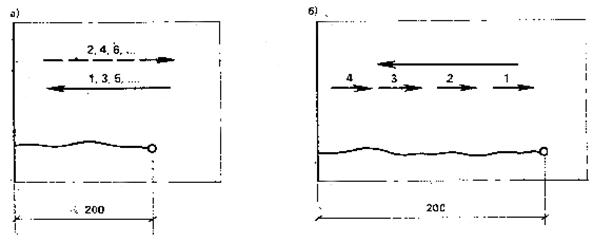

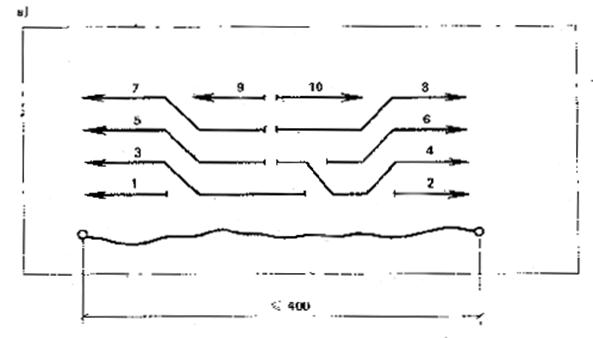

Описание: 058

Описание: 059

Описание: 060

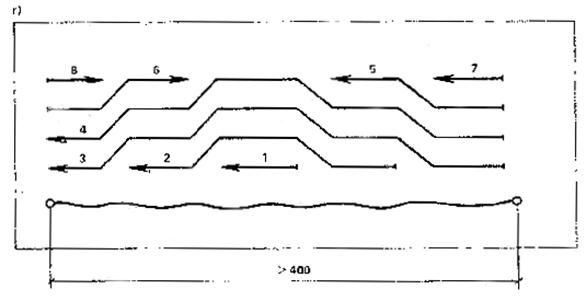

Рис. 29. Последовательность заварки трещин

а, б - выходящих на свободную кромку; в, г - в средней части листа; 1-10 - последовательность наложения, швов

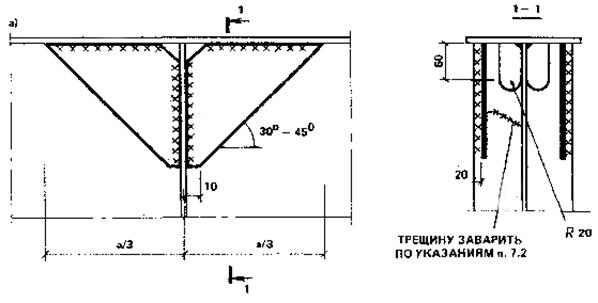

Описание: 061

Описание: 062

Описание: 063

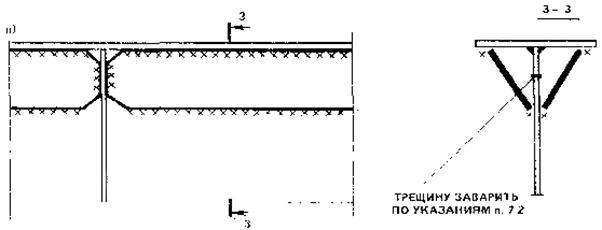

Рис. 30. Усиление верхней зоны подкрановых балок

а-в - варианты усиления

7.3. Дефектные места в стенках балок и колонн (разветвления трещин, вырывы, прожоги и т. п.) удаляют в виде вырезов, предпочтительно прямоугольной формы с закругленными углами (рис. 31) по высоте и ширине на 100 мм больше в каждую сторону дефектного участка.

Вырез усиливают с помощью вставки или накладки. Вварка вставок должна выполняться с компенсацией сварочных деформаций. На участке замыкания швов необходимо устранить причины вызывающие охрупчивание металла (дефекты в стыке, науглероживание, попадание влаги и т. п.). Рекомендуется вваривать вставки с использованием подогрева (рис. 32), при этом по двум кромкам устанавливается зазор 2-4 мм. Шов заваривается обратноступенчатым методом в направлении от середины к углам вставки. После его остывания нагреваются участки основного металла А и тем же методом выполняются швы 2 и 3. В последнюю очередь нагреваются участки Б и обратноступенчатым методом наносится шов 4 в направлении от Б к середине.

Описание: Untitled-1

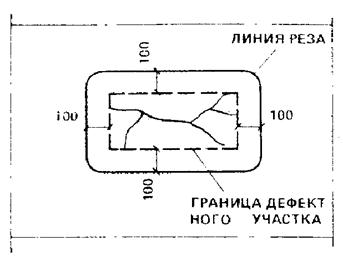

Рис. 31. Вырез дефектного участка

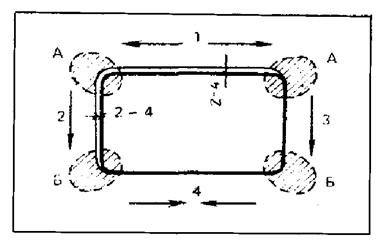

Описание: Untitled-1

Рис. 32. Участки подогрева и последовательность вварки и вставки

7.4. При усилении элементов конструкций в местах местных повреждений (вырывов, локальной погиби, смаловки и размаловки и т. п.) рекомендуется использовать конструктивные решения, не требующие выполнения работ по подгонке деталей усиления путем их выгиба для фигурного реза (рис. 33).

7.5. При замене дефектных заклепок высокопрочными болтами допускается не рассверливать отверстия, подбирая наружный диаметр болта на 1-3 мм меньше диаметра отверстия под заклепку (рис. 34).

Не рекомендуется создавать клепано-болтовые соединения с болтами, расположенными по одну сторону от оси симметрии прикрепленного элемента. В необходимых случаях следует заменять и бездефектные заклепки для создания симметрично работающего соединения (см. рис. 34).

При частичной замене заклепок высокопрочными болтами с целью повышения выносливости соединения замене подлежат заклепки в двух-трех поперечных рядах от края фасонки.

Примеры расчета с использованием рекомендаций настоящего Пособия приведены в прил. 6. Основные обозначения величин, используемых в формулах, даны в прил. 7:

Описание: 064

Описание: Untitled-1

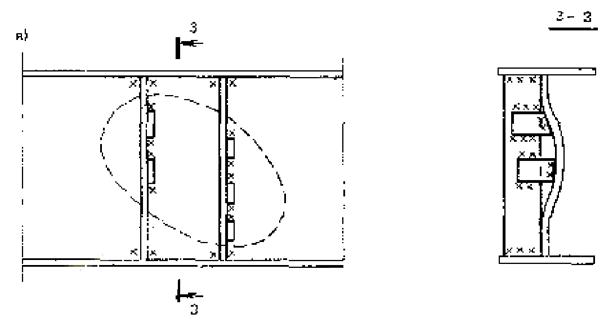

Рис. 33. Устранение дефектов в местах локальной погиби

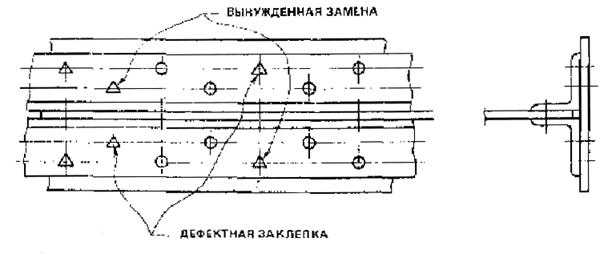

Описание: Untitled-1

Рис. 34. Замена заклепок высокопрочными болтами

ПРИЛОЖЕНИЕ 1

Справочное

Данные из ранее действовавших государственных стандартов и технических условий на сталь

Таблица 1

Минимальные значения временного сопротивления Run и предела текучести Ryn для сталей, выплавлявшихся в 1931-1980 гг.

Марка стали

ГОСТ, ОСТ, ТУ

Толщинa проката, мм, или разряд толщин.

Run

 кг/мм2

Ryn

Пункт примечания

1

2

3

4

5

6

СтОС

ГОСТ 380-41

4-40

32

19

ГОСТ 380-50

Ст1

ОСТ 4125

4-40

32

19

Ст2

ОСТ 4125

34

19

ГОСТ 880-41

4-40

34

21

ГОСТ 380-50

34

22

Ст3

ОСТ 4125

38

22

ГОСТ 380-41

4-40

38

 22

ГОСТ 380-50

38

24

ГОСТ 380-57

Разряд 1

38

24 (25)

1,2

ГОСТ 380-60

» 2

38

23(24)

1,2

ГОСТ 380-60

» 3

38

21/22

1,3

ГОСТ 380-71

До 20

37/38

23/24

3

ГОСТ 380-71

21-40

37/38

22/23

3

41-100

37/38

21/22

3

Св. 100

37/38

19/20

3

Ст3

ОСТ 12535-33

4-40

38

23

Мостовая

ГОСТ 6713-53

4-40

38

23

Ст4

ОСТ 4125

4-40

42

23

ГОСТ 380-50

42

26

ГОСТ 380-60

Разряд 1

42

26

1

ГОСТ 380-60*

» 2

42

25

1

» 3

42

24

1

Ст5

ОСТ 4125

4-40

50

23

ГОСТ 380-50

50

28

ГОСТ 380-60

Разряд 1

50

28

ГОСТ 380-60*

» 2

50

27

1

» 3

50

26

1

СХЛ-2

4-40

48

33

1

НЛ-1

ГОСТ 5058-49

4-40

42

30

НЛ-2

ГОСТ 5058-49

4-40

48

34

МстТ

ГОСТ 9458-60

6-40

44

30

МГ2

4-20

47

34

21-32

46

33

09Г2

ГОСТ 5058-57

4-10

46

31

09Г2Д

11-24

44

30

25-30

45

30

ГОСТ 19281 -73

4-20

45

31

4

ГОСТ 19282-73

21-32

45

30

4

09Г2С

ГОСТ 5058-65

4-9

50

35

09Г2СД

ГОСТ 19281-73

10-20

48

33

ГОСТ 19282-73

21-32

47

31

33-60

46

29

09Г2С термоупрочненная

ГОСТ 5058-65

10-32

54

40

10Г2С

4-10

52

36

11-32

50

35

ГОСТ 5058-65

33-60

48

34

10Г2СД

ГОСТ 5058-57

4-32

50

35

10Г2С1 термоупрочненная

ГОСТ 5058-65

10/40

54

40

4

10Г2С1

ГОСТ 5058-65

4-10

52

36

10Г2С1Д

ГОСТ 5058-65

11-32

50

35

33-60

48

34

ГОСТ 19281-73

4-9

50

35

ГОСТ 19282-73

10-32

48

33

33-60

46

33

14Г2

ГОСТ 5058-65

4-9

47

34

ГОСТ 19281-73

ГОСТ 19282-73

10-32

46

33

14Г2 термоупрочненная

ГОСТ 5058-65

10-32

54

40

15ХСНД

ГОСТ 5058-57

(СХЛ-1)

ГОСТ 5058-65

НЛ-2

ГОСТ 19281-73

4-32

50

35

ГОСТ 19282-73

10ХСНД

ГОСТ 5058-57

4-32

54

40

(СХЛ-4)

33-40

51

37

ГОСТ 5058-65

4-32

54

40

ГОСТ 19281-73

ГОСТ 19281-73

33-40

52

40

15ХСНД

термоупрочненная

ГОСТ 5058-65

10-32

60

50

Примечания: 1. Разряд толщин проката по ГОСТ 380-60 и ГОСТ 380-60* определяется по табл. 2 прил. 1. 2. В скобках даны возможные повышения значения механических характеристик при поставке проката с дополнительной гарантией по пределу текучести. 3. Над чертой приведены данные для механических характеристик для кипящих сталей, а под чертой - для спокойной и полуспокойной. 4. Данные приведены для листового, сортового и фасонного проката.

Таблица 2

Разряд толщин проката по ГОСТ 380-60 и ГОСТ 380-60*

Разряд

Толщина проката, мм

листового

сортового

фасонного

1

4-20

До 40

До 15

2

21-40

40-100

16-20

3

42-60

Более 100

Более 20

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Определение снеговых нагрузок

Общие указания

Рекомендации предназначены для уточнения расчетной снеговой нагрузки и основываются на анализе данных местных метеостанций о запасе воды в снежном покрове за пятисуточные интервалы времени.

Для анализа используют данные ближайших к зданию метеостанций, обладающих наиболее длительным рядом снегосъемок, как правило, на защищенном участке местности.

Основным источником этих данных являются справки, выдаваемые по запросу заказчика территориальными управлениями Госкомгидромета и его специализированными организациями (гидрометеорологические институты, обсерватории, ВНИИгидрометеорологической информации). Кроме того, можно пользоваться данными, содержащимися в метеорологических ежегодниках «Снегомерные съемки», которые, комплектуются и издаются территориальными гидрометеорологическими организациями.

В справке должны быть указаны:

название и места расположения (географические координаты) метеостанции, характеристика условий защищенности участка снегосъемок;

продолжительность непрерывного ряда наблюдений пятисуточных запасов воды в снежном покрове (не менее 8 лет).

Снеговая нагрузка на поверхности земли Р, кН/м2, определяется по формуле

P = 0,01 hв,                                                              (1)

где hв - запас воды в снежном покрове, мм.

Если станции не располагают данными о запасе воды hв, допускается использовать результаты замеров высоты снежного покрова, определенной по трем рейкам на защищенном участке местности и средней плотности снега за рассматриваемый интервал времени

hв = 10 hcrc,                                                             (2)

где hc -высота снежного покрова, см; rc - плотность снежного покрова, г/см3.

В многоснежных районах интервал снегосъемок может быть увеличен до 10 сут. В этом случае для получения однородной информации определяется пятисуточное значение снеговой нагрузки Рti как промежуточное

,                                                      (3)

где t - время, сут; i - порядковый номер года наблюдений.

Вычисление расчетной снеговой нагрузки на земле

Исходный статистический материал, обрабатывается в таком порядке:

1. Выписываются пятисуточные запасы воды в снежном покрове мм, (t - индекс пятисуточного периода, i - индекс года наблюдения).

2. Вычисляются средние по всем годам запасы воды по пятисуточным интервалам

,                                                           (4)

где Т - количество лет наблюдения.

3. Определяется максимальная нагрузка А, кН/м2, из средних по пятисуточным интервалам

.                                                             (5)

4. Определяются случайные отклонения , мм, запаса воды в снежном покрове от многолетних средних значений

,                                                                (6)

и определяется стандарт отклонения запаса воды , мм

,                                                       (7)

где пi - количество пятисуточных интервалов наблюдений в i-м году;  - общее число реализации пятисуточных запасов воды в снежном покрове за Т лет наблюдения.

5. Вычисляются приращения случайных отклонений , мм, между их последовательными значениями

                                                              (8)

и определяется стандарт приращений запаса воды, мм/сут

                                                     (9)

6. Определяется среднее значение произведений

                                                       (10)

и коэффициент корреляции

.                                                    (11)

7. Определяется средняя продолжительность действия снеговой нагрузки

.                                                  (12)

Расчетная снеговая нагрузка на земле определяется по формуле

.                   (13)

Нагрузка на покрытие

Нормативная снеговая нагрузка на покрытие здания определяется как

,                                                             (14)

где А находится по формуле (5).

Расчетная снеговая нагрузка на покрытие здания определяется как

,                                                                 (15)

где x - коэффициент, учитывающий отношение нормативного собственного веса покрытия (включая вес подвесного стационарного оборудования) к расчетной снеговой нагрузке на земле, определяемый по табл. 1:

с - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимаемый в соответствии со СНиП 2.01.07-85; Р - расчетная снеговая нагрузка на земле (по формуле 13).

Пример. В табл. 2 приведены данные наблюдений за запасом воды в снеговом покрове в течение восьми сезонов (Т = 8). Средние по пятидневкам значения , подсчитаны и записаны в последнем столбце этой же таблицы. Максимальное из средних значение нагрузки А = 0,01×88 = 0,88 кН/м2 соответствует третьей пятидневке марта.

Случайные отклонения от среднего значения  определены по формуле (6) и приведены в табл. 3. Стандарт отклонения запаса воды вычислен по формуле (7) при N= 8×28 = 224 и составил  = 35,2 мм. Приращения случайных отклонений (табл. 4) имеют стандарт  = 2,06 мм/сут.

Произведения  (табл. 5) имеют среднее значение МSV = 14074/224 = 62,7 мм2/сут; коэффициент корреляции между величиной нагрузки и ее приращением 0,2×62,7/(35,2×2,06) = 0,173.

Средняя продолжительность действия снеговой нагрузки D = 0,05×1539/8,8 = 87,5 сут.

Расчетная снеговая нагрузка на земле

 кН/м2.

Таблица 1

Коэффициент x

qн/P*0

0,2

0,3

0,4

0,5

0,6

0,7 и более

x

1

0,99

0,97

0,94

0,91

0,88

* Для промежуточных значений qн/P0 допускается определять x по линейной интерполяции.

Таблица 2

Данные о запасе воды в снежном покрове

Месяц

Дни наблюдений

 мм, по сезонам

65/66

66/67

68/69

69/70

70/71

71/72

72/73

73/74

Ноябрь

5

-

-

-

-

-

-

-

-

-

10

-

-

-

-

-

-

-

-

-

15

5

-

-

-

-

-

-

-

-

20

10

-

-

-

-

-

-

19

-

25

16

-

-

-

-

-

-

18

-

30

26

-

-

-

-

-

-

10

-

Декабрь

5

20

-

-

-

7

-

-

51

10

10

46

-

-

-

10

-

-

60

15

15

62

17

-

18

18

-

-

68

23

20

75

29

15

36

22

-

-

74

31

25

80

37

23

40

29

10

-

47

37

30

94

40

20

44

25

24

-

78

41

Январь

5

99

51

29

51

29

29

-

81

46

10

99

60

38

50

33

30

-

80

49

15

105

68

41

62

42

31

-

72

53

20

110

74

42

68

42

32

-

61

54

25

120

83

47

78

30

32

4

63

57

30

128

90

48

78

27

32

8

69

60

Февраль

5

129

96

59

77

31

40

12

73

65

10

135

101

66

77

38

42

26

82

70

15

144

103

72

90

31

44

29

84

73

20

150

95

76

90

25

46

27

88

75

25

160

99

80

90

44

44

29

85

79

30

167

99

79

90

55

48

32

83

81

Март

5

166

91

79

90

54

46

36

87

81

10

173

84

89

101

65

48

52

86

87

15

178

68

94

94

90

32

55

96

88

20

175

43

94

94

96

30

48

96

85

25

194

42

94

86

108

33

39

90

86

30

172

27

86

105

100

16

16

86

76

Апрель

5

152

10

99

87

81

-

16

82

64

10

79

-

80

90

46

-

-

26

40

15

85

-

51

54

20

-

-

20

28

20

82

-

-

35

7

-

-

-

16

25

53

-

-

-

-

-

-

-

-

30

-

-

-

-

-

-

-

-

-

S = 1539

Таблица 3

Случайные отклонения запаса воды от многолетнего среднего

Месяц

Дни наблюдений

, мм, по сезонам

65/66

66/67

68/69

69/70

70/71

71/72

72/73

73/74

Ноябрь

5

-

-

-

-

-

-

-

-

10

-

-

-

-

-

-

-

-

15

-

-

-

-

-

-

-

-

20

-

-

-

-

-

-

-

-

25

-

-

-

-

-

-

-

-

30

-

-

-

-

-

-

-

-

Декабрь

5

10

-10

-10

-10

-3

-10

-10

41

10

31

-15

-15

-15

-3

-15

-15

45

15

39

-6

-23

-5

-5

-5

-5

45

20

44

-2

-16

5

-9

-31

-31

43

25

43

0

-14

3

-8

-27

-37

40

30

53

-1

-21

3

-16

-17

-41

37

Январь

5

53

5

-17

5

-17

-17

-45

35

10

50

11

-11

1

-16

-19

-49

31

15

52

15

-12

9

-11

-22

-0

19

20

56

20

-12

14

-12

-22

-54

7

25

63

26

-10

21

-27

-25

-53

6

30

68

30

-12

18

-33

-28

-52

9

Февраль

5

64

31

-6

12

-34

-15

-52

8

10

65

31

-4

7

-32

-28

-53

12

15

71

30

-1

17

-42

-29

-44

11

20

75

20

1

15

-50

-29

-44

13

25

81

20

1

11

-35

-35

-48

6

30

86

18

-2

9

-26

-33

-50

2

Март

5

85

10

-2

9

-27

-35

-49

6

10

86

-3

2

14

-22

-39

-45

-1

15

90

-20

6

6

2

-56

-35

8

20

90

-42

9

9

11

-55

-00

11

25

108

-44

8

0

22

-53

-37

4

30

96

-49

10

29

24

-60

-47

10

Апрель

5

88

-54

35

23

17

-64

-60

-18

10

39

-40

40

50

6

-40

-64

-14

15

57

-28

23

26

-8

-28

-40

-8

20

66

-16

-16

19

-9

-16

-28

-16

25

-

-

-

-

-

-

-16

-

30

-

-

-

-

-

-

-

-

Таблица 4

Приращения случайных отклонений наблюдений

Месяц

Дни наблюдений

, мм, по сезонам

65/66

66/67

68/69

69/70

70/71

71/72

72/73

73/74

Ноябрь

5

-

-

-

-

-

-

-

-

10

-

-

-

-

-

-

-

-

15

-

-

-

-

-

-

-

-

20

-

-

-

-

-

-

-

-

25

-

-

-

-

-

-

-

-

30

-

-

-

-

-

-

-

-

Декабрь

5

10

-10

-10

-10

-3

-10

-10

-41

10

21

-5

-5

-5

-2

-5

-5

4

15

8

-8

-8

10

0

10

10

0

20

5

-4

7

10

-4

-26

-26

-2

25

1

2

2

2

1

4

-6

-3

30

10

-1

-7

0

-8

10

-4

30

Январь

5

0

6

4

2

-1

0

-5

-2

10

-3

6

6

-4

1

-2

-3

-4

15

2

4

-1

8

5

-3

-4

-12

20

4

5

0

5

-1

0

-4

-12

.25

7

6

2

7

-15

-3

1

-1

30

5

4

2

-3

-6

-3

1

3

Февраль

5

-4

1

6

-6

-1

13

1

-1

10

1

0

2

5

-2

-13

9

4

15

6

-1

3

10

-10

-1

0

-1

20

4

-10

2

-2

8

0

-4

2

25

6

0

0

-4

15

-6

-2

7

30

5

-2

-3

-2

9

2

-

-4

Март

5

-1

-8

0

0

-1

-2

4

4

10

1

-13

4

5

5

-4

10

-7

15

4

-17

4

-8

24

-17

2

9

20

0

-22

3

3

9

1

-4

3

25

18

-2

1

-9

11

2

-10

7

30

12

-5

2

29

2

-7

-10

6

Апрель

5

-8

-5

25

-6

7

-4

-13

-28

10

-49

0

5

27

-9

24

-4

-4

15

18

0

-17

-24

-14

12

-12

6

20

.9

0

-39

-7

-1

12

-12

-8

25

-

-

-

-

-

-

-12

-

30

-

-

-

-

-

-

-

-

Таблица 5

Произведения случайных отклонений от среднего на приращения

Месяц

Дни наблюдений

, мм, по сезонам

65/66

66/67

68/69

R9/70

70/71

71/72

72/73

73/74

Ноябрь

5

-

-

-

-

-

-

-

-

10

-

-

-

-

-

-

-

-

15

-

-

-

-

-

-

-

-

20

-

-

-

-

-

-

-

-

25

-

-

-

-

-

-

-

-

30

-

-

-

-

-

-

-

-

Декабрь

5

100

100

100

100

9

100

100

168

10

651

75

75

75

10

75

75

180

15

312

-54

184

-50

0

-50

-50

0

20

220

8

-112

50

36

606

806

-86

25

-43

0

-28

6

-8

-108

222

-120

30

530

1

147

0

128

170

164

-111

Январь

5

0

30

-68

10

-17

0

230

-70

10

-150

66

-66

л

-16

36

147

-124

15

104

60

12

72

-55

66

212

-226

20

224

100

0

70

12

0

54

-84

25

441

208

-20

147

405

75

-53

-6

30

340

120

24

-54

198

84

-52

27

Февраль

5

-256

31

-36

-72

34

-195

53

8

10

65

0

-8

-35

-64

364

-396

48

15

426

-30

-3

170

420

29

0

-11

20

-300

-200

2

-30

400

0

192

26

25

486

0

0

-44

-525

210

100

-42

30

430

-36

6

-18

-234

-66

-49

-8

Март

5

-85

-80

0

0

27

70

-180

24

10

86

39

8

70

-110

156

-350

-7

15

360

340

24

-48

48

952

-66

72

20

0

924

27

27

99

-55

148

33

25

194

88

-8

0

242

-106

470

-28

30

-115

245

20

841

46

420

780

60

Апрель

5

-704

270

875

-138

-119

256

258

504

10

-191

-560

201

135

-54

-960

-960

-56

15

103

-330

-39

-624

112

-336

-336

-48

20

594

-192

624

-133

9

-192

-192

-128

25

-

-

-

-

-

-

-

-

30

-

-

-

-

-

-

-

-

S

4341

1217

1588

1069

1463

1324

1327

1745

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Определение нагрузок от ветра

Общие указания

Рекомендации предназначены для уточнения ветровой нагрузки на здания с учетом местных метеорологических данных о скорости ветра.

Данные о скорости ветра следует принимать от ближайших к зданию метеостанций, расположенных на открытом незащищенном месте или находящихся в аналогичных со зданием условиях по степени защищенности и типу местности.

Основным источником этих данных являются справки, выдаваемые по запросу заказчика территориальными управлениями Госкомгидромета и его специализированными организациями (гидрометеорологические институты, обсерватории, ВНИИгидрометеорологической информации).

В справке должны быть указаны:

название и место расположения метеостанции, характеристика условий ее защищенности и типа местности;

способ и условия измерения скорости ветра - тип ветроизмерительного прибора (флюгер с легкой или тяжелой доской, анемометр), высота его установки над уровнем земли, интервал осреднения скорости ветра (2 мин или 10 мин), число срочных наблюдений скорости ветра в сутки;

продолжительность непрерывного ряда наблюдений скорости ветра (не менее 15 лет);

расчетные данные о наибольшей скорости ветра u5 с пятилетним периодом повторяемости (период, в течение которого указанная скорость ветра появляется или превышается в среднем один раз);

статистические данные о скорости ветра, необходимые для установления функции распределения ветра и уточнения скорости u5.

Примечание. В тех случаях, когда условия измерения скорости ветра на метеостанции не учитывают в полной мере местных особенностей ветрового режима в районе расположения здания (влияние рельефа местности, крупных водохранилищ и т. п.) или высота установки ветроизмерительного прибора отличается от стандартной (10 м) более чем на 2 м, организациями Госкомгидромета должны устанавливаться соответствующие поправки скорости, полученной по данным метеостанции.

Нормативный скоростной напор ветра w0, Па (кгс/м2), на высоте 10 м над поверхностью земли определяется по формуле

;                                                            (1)

где нормативная скорость ветра u0, м/с, принимается по данным:

флюгера с двухминутным осреднением скорости

;

но не более 1;

анемометра с двухминутным осреднением скорости

;

анемометра с десятиминутным осреднением скорости

.

Значения скорости ветра с пятилетним периодом повторяемости , м/с, принимаются на основании обработки статистических данных о скорости ветра с учетом расчетных данных организаций Госкомгидромета.

Изменение нормативного скоростного напора ветра с высотой над поверхностью земли учитывается умножением w0 на коэффициент k, принимаемый по табл. 6 СНиП 2.01.07-85 при этом:

k = kА (как для местности типа А), если и метеостанция и здание находятся в открытом незащищенном месте;

k = kБ (как для местности типа Б), если метеостанция находится в открытом незащищенном месте, а здание - в условиях, характерных для местности типа Б.

В тех случаях, когда и здание, и метеостанция находятся в условиях, характерных для местности типа Б, коэффициент k следует принимать для высоты не более 10 м равным 1, а для большей высоты

k = kБ/0,65.

Коэффициент перегрузки (коэффициент надежности по ветровой нагрузке) следует принимать равным 1,2.

Предварительная обработка статистических данных

Статистическая информация о скорости ветра за Т лет метеорологических наблюдений может быть получена в виде выборок:

скоростей ветра по результатам всех срочных наблюдений (объем выборки -N=365wT, где w - число срочных наблюдений скорости ветра в каждые сутки, w = 4; 8; 24);

месячных максимумов скорости ветра (N = 127);

годовых максимумов скорости ветра (N = 7). При наблюдениях по флюгеру целесообразно использовать выборку месячных максимумов, по анометру месячных или годовых (объем выборки годовых максимумов должен быть не менее 20).

Выборки скоростей ветра по результатам всех срочных наблюдений могут быть использованы при условии, что они предварительно сгруппированы и соответствующие им статистические ряды имеются в климатических архивах или опубликованы в справочниках (в частности, данные срочных наблюдений по флюгеру приведены в табл. 5 части III «Ветер» Справочника по климату СССР. - М., 1967-1968 гг.).

Данные всех наблюдений скорости ветра по флюгеру представляются в виде таблицы повторяемости (относительная частота появления в %) по интервалам скорости ветра, соответствующая шкале измерений флюгера (табл. 1).

Наблюдениям по флюгеру с легкой доской с верхним пределом шкалы измерений 20 м/с соответствуют интервалы 1-10 (см. табл. 1), если же в первичных журналах наблюдений имеются записи «скорости ветра более 20 м/с», суммарная относительная частота таких случаев указывается в интервале 11. Наблюдениям по флюгеру с тяжелой доской с верхним пределом шкалы измерений 40 м/с соответствуют интервалы 11-14 (табл. 1), а суммарная относительная частота случаев скорости ветра более 40 м/с отмечается в интервале 15.

Таблица 1

Данные наблюдений скорости ветра

Номер интервала

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Интервал, м/с

0-1

2-3

4-5

6-7

8-9

10-11

12-13

14-15

16-17

18-20

21-24

25-28

29-34

35-40

40

Повторяемость, %

P1

P2

P3

P4

P5

P6

P7

P8

P9

P10

P11

Pu>20

P12

P13

P14

P15

Pu>40



Номер границы интервала К

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Скорость на границе интервала uk, м/с

2

4

5,5

7,5

9,5

11

13

15,5

18

21

25

29,5

35

41

, %

F(u1)

F(u2)

-

-

-

-

-

-

-

F(u10)

-

-

-

F(u14)

Последовательным суммированием повторяемости Рi от наименьших значений скорости к наибольшим определяется интегральная повторяемость, %, которая является статистической оценкой F*(uk).

функции распределения скорости ветра относятся к значению скорости uk на верхней границе соответствующего интервала.

Значения uk рекомендуется принимать по табл. 1. Отметим, что данные срочных наблюдений скорости ветра по анометру также представляются в виде табл. 1, однако выбор интервалов и границ между ними не обусловлен особенностями шкалы прибора.

Выборки месячных и годовых максимумов скорости ветра (по флюгеру или анометру) представляются в виде упорядоченной по возрастанию скорости последовательности наблюдаемых значений u1, ..., u2, ..., u3, ..., uN. Если в этой последовательности некоторые значения скорости встречаются в наблюдениях по нескольку раз, каждому наблюдаемому значению присваивается отдельный порядковый номер.

Статистическая оценка Ф*(um) функции распределения месячных или годовых максимумов скорости ветра определяется для каждого члена выборки по формуле.

,                                                 (2)

где т - порядковый номер члена выборки; N - объем выборки за весь срок наблюдений.

Следует отметить, что для ускорения обработки выборки месячных максимумов скорости ветра результаты наблюдений предварительно группируются по интервалам, при этом для наблюдений по флюгеру принимаются интервалы с соответствующими им границами u5 по табл. 1, а для наблюдений по анометру интервалы длиной 1 или 2 м/с с границами uk, кратными 0,5 м/с.

Повторяемость месячных максимумов в интервале i вычисляется по формуле

,                                                      (3)

где ni - число месячных максимумов скорости ветра, относящихся к интервалу i.

Статистическая оценка Ф*(uk) функции, распределения месячных максимумов для скорости uk на границе интервала

.                                                      (4)

Для того, чтобы сохранить при ускоренной обработке месячных максимумов действительный характер статистического распределения наибольших скоростей, целесообразно для наибольших членов (где Т число лет наблюдений), т. е. в отсеченной справа 4/12 части упорядоченной выборки определять индивидуальные значения Ф*(um) по формуле (2), а остальные члены выборки группировать по интервалам.

Сглаживание статистических данных и определение скорости ветра с пятилетним периодом повторяемости

Для сглаживания статистической функции F*(uk) срочных наблюдений скорости ветра применяется функция распределения Вейбулла:

;                                                  (5)

u > 0, g > 0, b > 0,

где F(u) - вероятность того, что в произвольно выбранном интервале наблюдения Dt=1/w(Dt = 6; 3; 1 ч) скорость ветра будет меньше u; b, g - параметры масштаба и формы распределения.

Для сглаживания статистической функции распределения месячных или годовых максимумов скорости ветра применяется функция распределения Гумбеля:

,                                               (6)

b1 > 0,    u > 0,     -¥ < u < ¥,

где F(u) - вероятность того, что в произвольно выбранном месяце (году) скорость ветра будет меньше u; b1, и - параметры масштаба и положения распределения.

Сглаживание статистических данных выполняется с помощью вероятностной бумаги выбранного распределения (5) или (6), на которой теоретическое распределение изображается прямой линией.

Статистические данные наносятся на вероятностную бумагу в виде точек, отвечающих парам значений uk, F*(uk) для срочных наблюдений скорости ветра или um; Ф*(um) и uk; Ф*(uk) для месячных или годовых максимумов скорости ветра (рис. 1 и рис. 2).

Если совокупность опытных точек группируется около некоторой прямой и отклонения от нее носят случайный характер, выбранная функция распределения удовлетворительно согласуется с данными наблюдений. Сглаживающая прямая с достаточной для практических целей точностью выбирается визуально с помощью прозрачной линейки.

Допускается проводить сглаживающую прямую по 4-5 крайним точкам, расположенным в области наибольших наблюдаемых скоростей ветра, если выбранное теоретическое распределение не согласуется со всей совокупностью опытных точек.

Описание: Untitled-1

Рис. 1. Использование вероятностей бумаги распределения Вейбулла

Необходимо иметь в виду:

1. Вероятностная бумага имеет равномерный масштаб: для распределения Вейбулла - по осям  и u, для распределения Гумбеля - по оси

2. При наличии в табл. 1 данных по повторяемости скоростей ветра больше 20 м/с (для флюгера с легкой доской) и больше 40 м/с (для флюгера с тяжелой доской), соответствующие значения F*(u10) и F*(u14) могут быть отнесены условно к значениям скорости на границе интервалов u10 = 21 м/с и u14 = 41 м/с.

Скорость ветра с пятилетним периодом повторяемости (t = 5 лет) устанавливается по сглаживающей прямой как значение скорости, вероятность непревышения которой равна

,                                                 (7)

где Dt - интервал времени, представителем которого является одно наблюдение в выборке рассматриваемого вида (например, при четырех срочных наблюдениях в сутки  года).

Вероятности Р(u5) приведены в табл. 1а.

Описание: Untitled-2

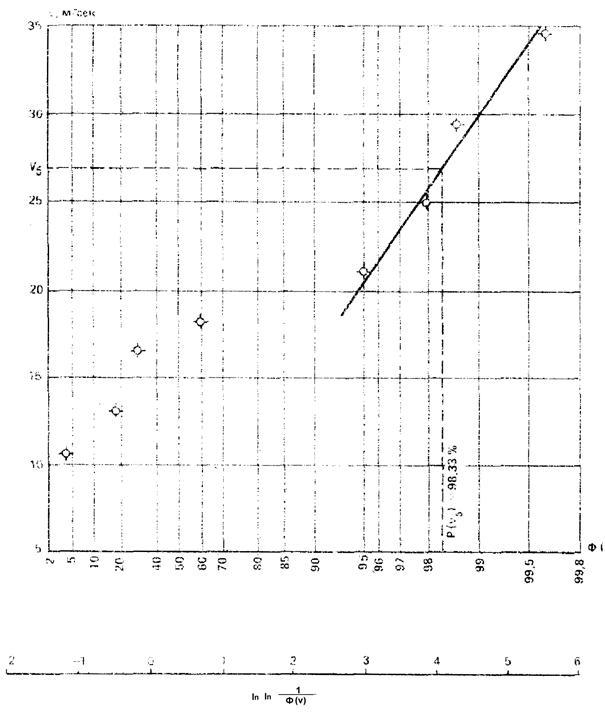

Рис. 2. Использование вероятностной бумаги распределения Гумбеля

Пример 1. Определение скорости по срочным наблюдениям по флюгеру 4 раза в сутки для метеостанции «Магнитогорск».

Статистические данные приняты по табл. 5 части III «Ветер» Справочника по климату СССР (М.: Гидрометеоиздат, 1967), годы наблюдений 1936-1960 и приведены в табл. 2.

u5, Р(u5) нанесены на вероятностную бумагу распределения Венбулла (см. рис. 1). Сглаживание выполнено визуально по 5 крайним правым точкам. Экстраполяцией сглаживающей прямой до значения F(u)=P(uk) установлено значение скорости u5 @ 28 м/с.

Пример 2. Определение скорости ветра u5 по месячным максимумам по флюгеру для метеостанции «Магнитогорск».

Статистические данные приведены в табл. 3.

u5. P(u5) нанесены на вероятностную бумагу распределением Гумбеля (см. рис. 2). Сглаживание выполнено по 4 крайним правым точкам. Интерполяцией при значении Ф(u5) = P(u5) установлено значение скорости u5 @ 27 м/с.

Таблица 1а

Значение вероятностей P(u5)

Вид выборки

Срочные наблюдения 4 раза в сутки

Месячные максимумы

Годовые максимумы

Р(u5), %

99,9863

98,33

80

Таблица 2

Статистические данные скорости ветра

Интервал, м/с

0-1

2-3

4-5

6-7

8-9

10-11

12-13

14-15

16-17

18-20

Повторяемость, %

32,3

14,8

16,3

12,2

8,2

4,4

6,6

1,8

2,7

0,7

Граница интервала uk, м/с

2

4

5,5

7,5

9,5

11

13

15,5

18

-

F*(uk), %

32,3

47,1

63,4

75,6

83,8

88,2

94,8

96,6

99,3

-

Таблица 3

Статистические данные скорости ветра

Интервал, м/с

8-9

10-11

12-13

14-15

16-17

18-20

21-24

25-28

29-34

Число случаев ni

2

10

40

26

101

105

9

2

3

Повторяемость

0,67

3,34

13,37

8,7

33,75

35,16

3,01

0,67

1

Граница интервала uk, м/с

9,5

11

13

15,5

18

21

25

29,5

35

0,67

4,01

17,38

26,08

59,83

94,99

98

98,67

99,67

ПРИЛОЖЕНИЕ 4

Рекомендуемое

Таблицы для расчета усиления стальных конструкций с учетом влияния дефектов и повреждений

Таблица 1

Коэффициенты kswx, kswy для различных прокатных профилей, мм

Швеллеры ГОСТ 8240-72*

Двутавры ГОСТ 8239-72*

Двутавры широкополочные

ТУ 14-2224-72

Номер профиля

kswx

kswy

Номер профиля

kswx

kswy

Номер профиля

kswx

kswy

12

0,29

0,27

20

0,26

0,24

20ш

0,33

0,27

14

0,28

0,26

22

0,25

0,23

23ш

0,29

0,27

16

0,27

0,25

24

0,24

0,21

23ш2

0,2

0,18

16а

0,25

0,24

27

0,23

0,2

26ш

0,25

0,25

18

0,26

0,25

27а

0,22

0,2

30ш

0,22

0,21

20

0,25

0,24

30

0,22

0,2

35ш

0,2

0,18

22

0,24

0,23

30а

0,21

0,19

40ш

0,17

0,16

24

0,23

0,22

36

0,18

0,16

50ш

0,17

0,16

27

0,22

0,2

40

0,17

0,15

60ш

0,16

0,15

30

0,21

0,19

50

0,15

0,13

70ш

0,15

0,14

36

0,18

0,17

60

0,13

0,11

-

-

-

Таблица 2

Допустимые относительные искривления элементов ферм из парных уголков

Параметры

Предельно допустимые значения

0,9

0,125

0,105

0,08

0,065

0,055

0,045

0,04

0,005

0,03

0,04

0,05

0,055

0,06

0,065

0,8

0,21

0,16

0,125

0,105

0,08

0,065

0,055

0,005

0,03

0,055

0,06

0,07

0,08

0,090

0,7

0,3

0,2

0,16

0,125

0,105

0,08

0,04

0,005

0,04

0,07

0,09

0,105

0,125

0,13

0,6

0,315

0,21

0,16

0,105

0,065

0,045

0,04

0,005

0,105

0,125

0,16,

0,175

0,185

0,19

Таблица 3

Коэффициент juu для стержней из равнополочных уголков, шарнирно закрепленных в двух главных плоскостях

(mx = 1, my = 1)

Описание: Untitled-1

Коэффициенты  при

-0,5

-0,4

-0,3

-0,2

-0,1

0

+0,1

+0,2

-0,3

-0,4

-0,5

1

2

3

4

5

6

7

8

9

10

11

12

13

0,5

0,05

860

883

906

928

952

957

925

872

825

783

744

0,1

851

871

893

917

939

951

927

872

825

783

744

0,2

829

852

871

894

915

924

931

874

826

784

745

0,3

810

828

848

868

887

900

932

876

828

784

746

0,4

792

810

826

848

861

871

903

881

830

786

748

0,5

772

792

804

822

843

846

975

891

833

789

749

1

0,05

725

761

799

842

889

896

842

752

680

620

571

0,1

709

744

780

820

864

885

843

753

680

620

571

0,2

682

710

743

779

816

835

852

756

682

622

572

0,3

652

680

708

740

772

790

843

762

685

624

574

0,4

625

649

678

705

734

747

792

774

690

628

576

0,5

604

625

651

675

698

711

752

681

699

632

580

1,5

0,05

602

644

688

726

814

824

754

640

558

496

447

0,1

586

624

664

718

774

810

755

641

558

496

447

0,2

555

588

624

666

712

734

768

644

561

498

448

0,3

526

555

586

620

642

674

745

653

565

501

450

0,4

500

525

551

567

611

628

680

673

571

504

453

0,5

475

498

521

545

571

585

627

659

582

510

456

2

0,05

494

541

591

653

712

753

661

538

459

402

359

0,1

480

521

567

621

688

729

664

540

460

402

359

0,2

451

485

522

564

613

641

676

544

462

403

359

0,3

125

453

483

504

542

563

648

552

466

406

361

0,4

401

425

450

476

507

523

577

575

472

409

363

0,5

379

400

421

444

405

480

510

545

482

414

366

2,5

0,05

404

451

502

563

647

667

569

451

380

330

293

0,1

395

434

479

532

598

628

572

452

380

330

293

370

402

437

477

524

550

585

458

382

331

294

0,3

347

374

402

433

468

487

559

464

385

333

295

0,4

327

348

372

397

423

438

486

482

390

336

297

0,5

308

326

346

366

386

397

429

454

399

340

299

3

0,05

331

361

422

481

562

580

481

379

317

275

243

0,1

323

350

404

454

517

559

486

380

317

275

243

0,2

306

335

368

405

447

473

497

383

319

276

244

0,3

288

312

337

363

387

404

483

388

322

277

245

0,4

270

290

311

333

355

369

413

400

325

279

246

0,5

255

271

288

306

323

333

361

379

331

282

248

3,5

0,05

270

307

352

409

482

481

408

320

268

232

205

0,1

266

300

340

387

446

485

412

320

268

232

205

0,2

255

282

312

346

383

421

418

323

269

233

206

0,3

241

263

286

311

331

354

421

328

271

234

207

0,4

227

245

263

283

503

315

354

334

274

235

208

0,5

214

229

244

260

275

284

309

323

277

337

209

4

0,05

223

253

293

342

411

416

338

272

228

198

176

0,1

221

250

285

329

383

418

347

979

228

198

176

0,2

214

238

266

297

332

354

354

274

229

198

176

0,3

204

224

245

267

292

302

363

277

230

199

177

0,4

194

209

226

243

257

267

308

278

232

200

177

0,5

183

196

209

218

232

240

266

277

233

201

178

4,5

0,05

186

211

244

288

349

351

295

233

196

171

152

0,1

185

209

240

280

321

353

295

233

196

171

152

0,2

181

202

227

256

288

307

999

235

297

171

152

0,3

174

192

211

232

254

267

308

236

198

172

153

0,4

166

181

196

207

228

236

269

238

199

172

153

0,5

158

170

182

193

206

2 S3

233

238

199

173

153

5

0,05

158

178

205

242

295

298

246

202

171

149

133

0,1

157

177

203

238

283

299

254

202

171

149

133

0,2

155

173

195

222

251

268

256

203

171

149

133

0,3

150

166

184

202

223

234

259

204

172

149

133

0,4

144

157

171

185

200

204

233

204

172

150

133

0,5

138

148

159

170

181

187

205

202

172

150

133

5,5

0,05

136

152

175

205

249

955

218

176

150

131

117

0,1

135

15!

174

203

243

256

219

176

150

131

117

0,2

134

149

169

192

220

230

220

176

150

131

117

0,3

131

144

160

178

196

206

221

177

150

131

117

0,4

126

138

150

163

177

184

212

177

150

131

117

0,5

121

131

140

150

160

166

182

174

149

131

117

6

0,05

118

132

151

176

212

220

190

155

132

116

104

0,1

118

132

150

175

209

221

190

155

132

116

104

0,2

117

130

147

168

193

207

190

155

132

116

104

0,3

115

127

141

157

170

183

191

155

132

116

104

0,4

111

122

133

145

157

163

188

154

132

116

104

0,5

107

116

126

134

143

148

143

149

131

116

104

Примечание. Значения коэффициента jгu в таблице увеличены в 1000 раз.

Таблица 4

Коэффициент jгu для стержней из равнополочных уголков упругозащемленных в плоскости симметрии и шарнирно закрепленных из этой плоскости

(mx = 0,8; my = 1)

Описание: Untitled-1

juu при  равном

-0,5

-0,4

-0,3

-0,2

-0,1

0

+0,1

+0,2

-0,3

-0,4

-0,5

0,5

0,05

830

854

880

910

938

945

907

944

789

740

598

0,1

818

841

868

894

923

936

908

944

789

741

598

0,2

791

819

839

865

890

903

914

945

790

742

699

0,3

767

789

815

839

881

871

911

850

792

743

700

0,4

748

768

787

811

829

845

877

856

796

745

701

0,5

723

744

760

782

806

812

844

872

801

749

704

1

0,05

674

713

756

804

854

871

809

707

629

566

515

0,1

657

693

732

777

826

852

811

708

630

566

515

0,2

623

656

691

727

768

789

825

712

631

568

516

0,3

593

620

652

684

718

735

793

721

636

571

518

0,4

565

592

618

645

674

689

737

745

645

575

521

0,5

543

564

587

611

635

648

688

717

654

581

525

1,5

0,05

546

590

640

699

772

799

715

591

506

444

396

0,1

528

567

612

664

725

759

717

593

507

445

396

0,2

493

525

562

602

647

672

755

598

510

446

397

0,3

462

491

520

552

587

606

654

610

515

449

400

0,4

435

459

484

510

538

553

586

633

523

454

403

0,5

411

431

452

474

494

506

534

568

542

460

406

2

0,05

443

478

541

604

638

704

623

494

413

357

315

0,1

428

468

512

561

627

646

626

496

414

357

315

0,2

395

427

461

498

541

562

647

502

417

359

316

0,3

367

383

420

448

480

497

552

515

422

362

318

0,4

343

364

386

408

423

445

475

511

431

366

321

0,5

321

399

357

375

392

402

420

440

460

373

325

2,5

0,05

360

406

457

517

596

643

526

413

343

293

256

0,1

349

387

430

478

537

571

542

416

343

293

257

0,2

322

351

382

415

445

473

548

422

345

295

258

0,3

298

321

344

367

394

403

456

436

350

398

260

0,4

277

295

314

300

352

362

386

413

358

301

262

0,5

259

274

289

303

318

325

341

358

366

306

265

3

0,05

294

337

386

433

514

560

459

450

287

245

215

0,1

286

322

361

406

450

489

465

351

287

245

215

0,2

266

293

320

349

381

392

457

357

290

246

215

0,3

247

266

287

507

324

342

374

370

294

249

217

0,4

229

245

260

277

287

301

325

338

300

252

219

0,5

213

226

239

251

262

269

284

293

295

255

220

3,5

0,05

240

278

325

377

433

482

393

298

244

208

182

0,1

236

269

306

347

392

419

396

299

244

208

182

0,2

223

247

271

297

324

338

392

303

246

209

183

0,3

207

225

243

261

275

289

320

312

250

211

184

0,4

193

206

220

234

247

254

272

281

253

213

185

0,5

180

191

201

208

221

226

238

243

243

215

186

4

0,05

200

231

272

322

379

412

336

255

209

179

157

0,1

197

226

260

291

330

359

339

251

205

179

157

0,2

188

210

233

250

273

319

335

260

212

180

157

0,3

177

193

208

224

235

248

273

266

214

181

158

0,4

165

177

185

199

212

213

232

237

216

183

159

0,5

154

163

172

181

190

193

202

206

204

183

160

4,5

0,05

168

194

229

268

324

343

287

216

182

156

136

0,1

166

191

222

256

290

210

290

221

182

156

136

0,2

161

180

201

221

240

251

286

224

183

156

137

0,3

152

167

181

194

203

214

230

227

185

157

138

0,4

143

153

164

174

183

188

200

202

185

158

138

0,5

133

142

150

157

164

167

174

177

174

157

138

5

0,05

143

164

193

233

275

298

248

192

159

137

120

0,1

142

163

190

221

252

268

250

193

159

137

120

0,2

139

156

175

193

209

218

247

195

160

137

120

0,3

132

145

158

169

181

184

203

196

161

138

121

0,4

125

134

143

152

157

164

171

175

160

138

121

0,5

117

124

131

137

144

146

150

154

150

137

121

5,5

0,05

124

142

166

198

242

255

215

168

140

121

107

0,1

123

141

164

192

220

230

217

169

140

121

107

0,2

121

136

153

170

184

192

214

171

138

121

107

0,3

116

128

139

150

160

165

178

170

142

122

107

0,4

110

119

127

134

139

144

152

153

140

122

107

0,5

104

110

116

121

125

129

134

135

131

120

107

6

0,05

108

123

114

117

209

220

188

149

125

108

095

0,1

108

123

142

167

192

205

189

249

125

108

095

0,2

107

120

135

150

163

169

187

150

125

108

095

0,3

103

113

124

133

142

146

156

149

126

108

096

0,4

098

106

113

120

123

129

135

135

123

108

096

0,5

092

098

104

109

113

115

119

120

116

106

095

Примечание. Значения коэффициента juu в таблице увеличены в 1000 раз.

Таблица 5

Коэффициенты juu для стержней из неравнополочных уголков шарнирно закрепленных в двух главных плоскостях

juu при  равном

-0,5

-0,4

-0,3

-0,2

-0,1

0

+0,1

+0,2

-0,3

-0,4

-0,5

0,5

0,05

840

362

887

909

933

945

936

890

848

810

755

0,1

825

845

866

889

911

922

939

890

848

810

775

0,2

795

807

827

849

867

878

907

893

850

811

776

0,3

760

776

789

813

826

837

863

882

853

812

777

0,4

729

745

761

778

789

801

823

840

856

816

779

0,5

707

718

732

744

756

760

787

800

816

830

785

1

0,05

680

711

751

788

833

821

860

778

711

655

608

0,1

655

685

717

753

790

806

872

779

712

656

607

0,2

609

633

659

668

714

725

768

796

716

658

609

0,3

569

589

610

631

653

663

696

719

734

662

612

0,4

533

551

568

584

601

609

620

649

663

678

618

0,5

501

515

529

542

555

561

577

590

600

608

614

1,5

0,05

543

577

621

667

726

757

776

670

591

530

481

0,1

514

545

564

614

660

679

753

671

592

530

482

0,2

466

489

514

540

565

566

622

652

597

533

484

0,3

427

445

453

482

490

508

526

557

568

541

483

0,4

393

408

422

435

439

454

473

485

493

494

487

0,5

364

375

385

395

404

407

419

429

435

435

432

2

0,05

437

458

508

554

609

640

686

568

489

432

388

0,2

407

434

464

500

539

558

624

570

490

432

388

0,3

363

382

404

415

446

430

495

514

498

236

390

0,4

300

304

322

332

338

339

358

365

367

364

355

0,5

275

283

291

299

305

308

316

320

321

329

314

2,5

0,05

355

384

418

459

506

532

598

478

406

355

317

0,1

330

351

370

406

439

451

490

482

407

356

318

0,2

290

305

323

332

357

368

391

401

395

358

319

0,3

255

271

284

288

307

312

324

330

329

320

305

0,4

237

245

253

262

268

270

277

282

281

277

270

0,5

216

223

229

234

236

240

243

246

246

244

239

3

0,05

293

319

346

379

415

424

480

402

330

296

264

0,1

271

289

311

334

352

369

403

401

441

297

264

0,2

236

250

262

269

290

290

313

317

309

289

262

0,3

211

221

230

239

248

251

252

262

259

251

240

0,4

192

199

205

211

216

217

221

224

222

218

212

0,5

175

180

185

189

192

192

193

196

! 95

193

189

3,5

0,05

244

261

290

316

337

358

383

331

285

249

222

0,1

221

239

254

276

289

305

326

321

285

249

222

0,2

196

206

213

229

240

244

255

255

247

233

215

0,3

176

183

187

198

203

206

211

212

209

202

190

0,4

159

165

170

174

178

179

182

182

181

177

172

0,5

145

149

152

154

158

155

160

160

157

157

154

4

0,05

207

225

245

265

287

295

312

287

244

253

190

0,1

191

204

218

232

246

254

266

260

239

212

190

0,2

166

175

183

192

196

203

210

209

202

192

179

0,3

148

154

157

166

171

172

175

175

172

167

167

0,4

135

139

143

147

149

150

152

152

150

147

112

0,5

123

126

129

131

131

131

131

134

133

131

128

4,5

0,05

173

192

204

220

240

241

256

235

209

183

164

0,1

163

163

185

193

207

213

220

215

199

175

163

0,2

139

146

156

164

170

172

177

175

169

160

150

0,3

127

132

137

141

145

146

149

148

145

140

134

0,4

115

119

122

125

127

128

128

129

127

124

120

0,5

105

108

110

112

113

111

112

114

112

101

106

5

0,05

158

163

175

188

204

209

214

200

180

160

143

0,1

141

147

156

168

173

181

186

180

168

151

142

0,2

123

129

135

140

146

148

149

147

143

135

125

0,3

110

112

119

122

122

126

127

126

123

119

115

0,4

096

103

106

106

108

110

111

110

109

103

100

0,5

092

093

095

097

098

098

098

097

096

094

093

5,5

0,05

133

144

155

165

174

178

180

170

156

139

129

0,1

123

131

139

146

158

155

159

153

144

133

121

0,2

105

110

117

122

127

128

130

127

123

117

108

0,3

097

100

101

107

109

109

110

109

107

108

099

0,4

088

090

098

095

096

096

097

096

094

092

089

0,5

080

082

082

085

086

086

086

086

085

083

081

6

0,05

117

126

135

144

147

153

154

143

135

121

111

0,1

108

115

122

127

133

135

136

132

121

116

107

0,2

095

099

108

107

111

112

113

110

106

102

096

0,3

084

088

091

094

094

096

096

095

093

090

046

0,4

077

078

082

084

085

085

085

084

083

081

478

0,5

071

072

074

075

075

075

076

076

075

073

072

Примечание. Значения коэффициента juu в таблице увеличены в 1000 раз.

Таблица 6

Коэффициент juu для внецентренно сжатых шарнирно закрепленных стержней из одиночных уголков (mx = my = 1)

fox = fo sin v; foy = fo cos v

juu при v, равном

0

p/8

p/4

3p/8

p/2

5p/8

3p/4

7p/8

p

0,5

0,25

838

837

870

925

851

810

810

810

808

0,5

649

717

766

855

749

695

667

675

700

0,75

602

623

680

781

675

601

572

576

600

1

529

550

604

706

615

533

498

503

526

1,25

467

488

540

647

570

480

440

443

465

1,5

419

433

490

595

526

432

394

396

414

1

0,25

796

814

844

891

831

804

782

781

759

0,5

676

682

734

828

739

683

653

655

664

0,75

574

593

652

763

672

597

560

560

571

1

505

524

584

705

605

527

489

487

501

1,25

449

466

527

654

559

472

435

433

444

1,5

401

418

479

607

509

427

391

387

398

1,5

0,25

744

755

793

850

809

774

745

742

742

0,5

619

635

686

777

726

654

619

610

617

0,75

536

554

613

711

652

568

531

523

533

1

471

483

541

660

591

504

464

461

467

1,25

418

433

489

605

540

451

413

409

417

1,5

375

392

443

566

500

411

372

367

372

2

0,25

689

694

735

797

791

732

698

682

675

0,5

563

575

624

719

699

616

567

566

563

0,75

484

500

549

654

629

533

493

482

482

1

430

442

491

597

570

473

434

423

427

1,25

380

394

442

552

552

426

388

379

380

1,5

344

360

402

509

484

389

350

341

344

2,5

0,25

617

634

661

728

759

682

641

622

616

0,5

503

517

558

644

671

570

527

506

506

0,75

435

446

491

584

594

495

451

436

434

1

385

394

440

536

548

440

399

387

386

1,25

344

356

398

494

504

398

359

348

344

1,5

313

325

363

460

464

366

326

313

313

3

0,25

590

619

650

751

753

623

575

551

546

0,5

445

459

493

635

642

520

473

452

448

0,75

387

399

467

571

584

457

410

391

386

1

344

354

391

476

540

407

363

348

344

1,25

309

321

361

440

494

367

329

313

308

1,5

283

291

326

407

450

336

299

286

286

3,5

0,25

518

538

575

653

703

549

508

487

478

0,5

393

408

434

555

641

464

424

399

396

0,75

344

354

383

498

586

418

366

350

344

1

307

314

348

449

529

369

328

311

307

1,25

279

286

317

424

467

336

297

281

277

1,5

254

265

304

400

456

308

273

258

255

4

0,25

452

464

489

524

578

480

438

419

414

0,5

364

372

416

471

534

411

372

352

350

0,75

303

310

360

435

499

371

328

307

305

1

273

281

328

403

464

337

295

276

274

1,25

248

257

293

371

441

310

267

252

249

1,5

229

238

272

348

411

282

248

233

228

4,5

0,25

388

395

408

435

463

406

375

361

356

0,5

304

307

349

401

443

360

324

308

306

0,75

270

275

294

369

424

327

289

274

268

1

243

254

271

341

403

300

263

248

243

1,25

223

231

258

323

385

279

242

226

225

5

0,25

326

331

342

362

380

349

321

310

310

0,5

279

285

285

337

368

312

282

268

265

0,75

243

246

275

318

356

288

259

242

239

1

217

222

239

300

344

264

235

221

219

1,25

201

204

228

277

330

249

219

203

200

1,5

186

196

215

267

318

234

202

190

187

5,5

0,25

263

279

290

303

347

295

276

270

269

0,5

210

253

262

287

308

272

248

236

235

0,75

214

221

240

270

300

253

225

215

212

1

196

200

228

253

292

235

211

198

195

1,25

180

186

204

216

284

222

198

183

181

6

0,25

238

243

248

258

290

253

239

233

232

0,5

213

218

227

246

278

235

217

208

206

0,75

188

193

210

223

256

221

200

192

187

1

174

178

197

221

251

208

188

175

174

1,25

163

168

176

215

244

199

177

165

163

1,5

151

157

171

205

236

188

166

155

152

Примечание. Коэффициенты juu в таблице увеличены в 1000 раз.

Таблица 7

Коэффициент kосл учитывающий влияние краевого выреза на устойчивость шарнирно закрепленного стержня из спаренных уголков

(mx = my = 1)

Параметры выреза: bосл = 0,36;

lосл = 0,5b

f0

kосл при u, равном

0

p/4

p/2

3p/4

p

5p/4

3p/2

7p/4

bосл = 0,3b;                                             lосл = 0,5b

1

0,1

0,78

0,84

0,89

0,93

0,93

0,81

0,77

0,73

0,3

0,78

0,99

1

1

1

0,98

0,76

0,76

0,5

0,77

1

1

1

1

1

0,74

0,76

3

0,1

0,88

1

1

0,95

0,9

1

0,81

0,84

0,3

0,87

1

0,96

1

1

1

0,89

0,85

0,5

0,85

1

0,94

1

1

1

0,82

0,83

5

0,1

0,97

1

0,92

0,95

0,96

0,93

0,9

0,93

0,3

0,97

1

0,86

1

1

1

0,86

0,92

0,5

0,98

1

0,93

1

1

1

0,92

0,91

bосл = 0,3b;                                     lосл = 0,5b                             Описание: Untitled-1

1

0,1

0,92

0,85

0,79

0,75

0,74

0,75

0,79

0,83

0,3

0,99

1

0,89

0,74

0,74

0,74

0,89

1

0,5

0,99

1

0,93

0,73

0,73

0,73

0,93

1

3

0,1

1

1

0,97

0,79

0,84

0,79

0,96

1

0,3

0,95

1

1

0,8

0,84

0,8

1

1

0,5

0,91

1

1

0,84

0,82

0,84

1

1

5

0,1

0,98

0,97

0,9

0,85

0,85

0,85

0,9

0,97

0,3

1

0,98

0,92

0,9

0,91

0,9

0,95

1

0,5

0,96

0,99

1

0,91

0,89

0,91

1

0,99

bосл = 0,6b;                                     lосл = 0,5b

1

0,1

0,58

0,63

0,66

0,71

0,7

0,64

0,58

0,57

0,3

0,58

0,73

0,84

1

1

0,74

0,58

0,57

0,5

0,6

0,84

0,97

1

1

0,81

0,57

0,57

3

0,1

0,69

0,84

1

1

1

0,93

0,68

0,69

0,3

0,7

1

0,91

1

1

1

0,66

0,66

0,5

0,71

1

0,8

1

1

1

0,65

0,65

5

0,1

0,86

0,93

0,92

0,93

0,91

0,91

0,87

0,82

0,3

0,86

1

0,75

0,98

1

0,9

0,66

0,77

0,5

0,82

1

0,78

0,96

1

1

0,7

0,75

bосл = 0,6b;                                     lосл = 0,5b                             Описание: Untitled-1

1

0,1

0,71

0,69

0,61

0,57

0,57

0,57

0,61

0,69

0,3

0,99

1

0,69

0,56

0,56

0,56

0,69

1

0,5

0,97

1

0,78

0,57

0,56

0,57

0,78

1

3

0,1

1

1

0,79

0,64

0,68

0,64

0,79

1

0,3

0,93

1

1

0,68

0,67

0,68

1

1

0,5

0,82

0,98

1

0,66

0,64

0,66

1

1

5

0,1

0,97

0,95

0,87

0,76

0,75

0,76

0,87

0,95

0,3

0,89

0,94

0,88

0,78

0,74

0,78

0,87

0,94

0,5

0,82

0,91

1

0,75

0,71

0,75

1

0,91

bосл = 0,6b;                                     lосл = 0,5b                             Описание: Untitled-1

1

0,1

0,44

0,47

0,49

0,53

0,53

0,48

0,44

0,43

0,3

0,44

0,55

0,65

0,75

0,75

0,56

0,44

0,43

0,5

0,44

0,63

0,81

1

1

0,62

0,44

0,43

3

0,1

0,54

0,67

0,82

0,96

0,91

0,7

0,52

0,53

0,3

0,55

0,78

0,84

0,9

1

0,95

0,52

0,52

0,5

0,56

0,98

0,72

0,87

0,99

0,94

0,5

0,51

5

0,1

0,74

0,86

0,9

0,9

0,85

0,96

0,66

0,68

0,3

0,71

0,95

0,66

0,87

0,95

0,97

0,51

0,62

0,5

0,72

1

0,67

0,8

0,93

1

0,56

0,6

bосл = 0,9b;                                     lосл = 0,5b                             Описание: Untitled-1

1

0,1

0,63

0,6

0,54

0,51

0,5

0,51

0,54

0,6

0,3

0,87

0,93

0,62

0,51

0,51

0,5

0,62

0,88

0,5

0,89

0,94

0,7

0,5

0,51

0,5

0,68

0,9

3

0,1

0,96

1

0,75

0,58

0,63

0,58

0,75

1

0,3

0,89

1

0,93

0,62

0,62

0,62

0,9

1

0,5

0,81

0,96

1

0,61

0,6

0,61

1

0,89

5

0,1

0,96

0,95

0,87

0,73

0,71

0,73

0,86

0,95

0,3

0,87

0,92

0,84

0,73

0,71

0,73

0,86

0,94

0,5

0,8

0,88

1

0,7

0,67

0,7

1

0,89

                                         Параметры выреза: bосл = 0,3b;

lосл = 1b

2

0,05

0,81

0,88

0,91

0,98

1

0,89

0,8

0,81

0,1

0,82

0,93

1

1

1

0,93

0,79

0,78

0,2

0,82

1

1

0,99

1

1

0,79

0,79

0,3

0,82

1

0,95

1

1

1

0,78

0,78

0,5

0,82

1

0,88

1

1

1

0,77

0,77

3

0,05

0,88

0,91

1

0,91

0,98

0,94

0,81

0,83

0,1

0,87

1

1

0,93

0,96

0,92

0,8

0,82

0,2

0,88

1

1

0,98

1

1

0,8

0,8

0,3

0,86

1

0,99

1

1

1

0,79

0,84

0,5

0,84

1

0,9

1

1

1

0,78

0,82

4

0,05

0,92

0,92

0,95

0,93

0,93

0,95

0,85

0,87

0,1

0,92

0,98

0,97

0,91

0,97

0,88

0,81

0,87

0,2

0,92

1

0,89

0,96

0,98

0,86

0,77

0,83

0,3

0,88

1

1

1

1

0,97

0,8

0,82

0,5

0,88

1

0,93

1

1

1

0,83

0,89

5

0,05

0,94

0,95

0,96

0,9

0,9

091

094

0,92

0,1

0,94

0,97

0,92

0,88

0,92

0,92

0,88

0,9

0,2

0,91

1

0,83

0,95

1

0,93

0,79

0,88

0,3

0,91

1

0,83

1

1

0,98

0,73

0,86

0,5

0,87

1

0,93

1

0,98

1

0,81

0,89

Описание: Untitled-1                                                               bосл = 0,6b;

lосл = 1b

2

0,05

0,6

0,65

0,7

0,77

0,77

0,68

0,6

0,59

0,1

0,6

0,72

0,8

0,91

0,9

0,75

0,61

0,6

0,2

0,61

0,83

1

1

1

0,87

0,61

0,6

0,3

0,62

0,87

0,92

1

1

0,89

0,61

0,59

0,5

0,62

1

0,82

0,99

1

0,97

0,59

0,59

3

0,05

0,66

0,74

0,82

0,97

0,92

0,75

0,63

0,65

0,1

0,67

0,84

0,99

0,89

1

0,91

0,65

0,65

0,2

0,68

0,96

095

0,94

1

0,94

0,66

0,66

0,3

0,68

1

0,88

1

1

1

0,66

0,65

0,5

0,69

1

0,78

0,96

1

1

0,63

0,63

4

0,05

0,75

0,83

0,89

0,89

0,9

0,93

0,85

0,72

0,1

0,75

0,89

0,93

0,93

0,94

0,92

0,69

0,72

0,2

0,75

0,99

0,85

0,92

0,91

0,9

0,66

0,71

0,3

0,76

1

0,79

0,98

1

0,98

0,69

0,69

0,5

0,77

1

0,76

0,93

0,99

1

0,66

0,68

5

0,05

0,83

0,88

0,94

0,9

0,88

0,91

0,85

0,81

0,1

0,83

0,92

0,91

0,84

0,85

0,92

0,77

0,78

0,2

0,82

0,95

077

0,93

0,96

0,83

0,66

0,75

0,3

0,83

0,95

0,72

0,93

0,94

1

0,62

0,74

0,5

0,81

1

0,75

0,88

0,92

1

0,68

0,73

                                                                                                     bосл = 0,9b;

lосл = 1b

2

0,05

0,45

0,48

0,52

0,55

0,56

0,5

0,45

0,44

0,1

0,46

0,53

0,6

0,70

0,7

0,55

0,46

0,44

0,2

0,46

0,62

0,77

1

0,92

0,64

0,46

0,45

0,3

0,47

0,69

0,78

1

1

0,7

0,46

0,45

0,5

0,48

0,77

0,79

0,85

0,99

0,74

0,46

0,46

3

0,05

0,49

0,58

0,59

0,65

0,73

0,55

0,47

0,49

0,1

0,51

0,63

0,77

0,95

0,92

0,65

0,49

0,5

0,2

0,52

0,77

0,89

0,9

0,96

0,84

0,5

0,5

0,3

0,52

0,77

0,83

0,93

0,98

0,82

0,5

0,5

0,5

0,54

0,93

0,69

0,8

0,92

0,92

0,49

0,49

4

0,05

0,59

0,65

0,69

0,89

0,86

0,74

0,51

0,56

0,1

0,6

0,73

0,83

0,82

0,84

0,9

0,52

0,57

0,2

0,59

0,85

0,76

0,85

0,83

0,91

0,51

0,56

0,3

0,61

0,88

0,76

0,82

0,9

1

0,53

0,54

0,5

0,62

0,98

0,66

0,78

0,84

1

0,52

0,54

5

0,05

0,71

0,77

0,9

0,91

0,89

0,93

0,67

0,67

0,1

0,69

0,8

0,87

0,84

0,84

0,93

0,6

0,64

0,2

0,68

0,87

0,71

0,84

0,87

0,96

0,51

0,61

0,3

0,69

0,89

0,63

0,84

0,85

1

0,49

0,59

0,5

0,68

0,95

0,65

0,78

0,83

1

0,54

0,58

                                                                                                 bосл = 0,3b;

lосл = 1b

2

0,05

0,97

0,94

0,81

0,77

0,79

0,77

0,81

0,94

0,1

0,99

1

0,86

0,78

0,79

0,78

0,86

1

0,2

0,97

1

0,95

0,78

0,76

0,78

0,95

1

0,3

0,96

1

1

0,75

0,78

0,75

1

1

0,5

0,91

1

0,98

0,74

0,75

0,74

1

1

3

0,05

0,98

1

0,86

0,75

0,83

0,75

0,87

0,98

0,1

0,95

0,97

0,93

0,77

0,82

0,77

0,91

1

0,2

0,95

1

1

0,82

0,78

0,82

0,93

0,98

0,3

0,92

0,94

0,97

0,79

0,78

0,8

1

1

0,5

0,95

0,93

0,91

0,81

0,81

0,81

0,9

0,94

4

0,05

0,95

0,93

0,91

0,81

0,81

0,81

0,9

0,94

0,1

0,95

0,93

0,92

0,8

0,81

0,81

0,9

0,97

0,2

0,94

1

0,92

0,78

0,8

0,78

0,89

0,92

0,3

0,92

0,99

1

0,82

0,84

0,82

1

1

0,5

0,89

0,98

1

0,84

0,83

0,84

1

0,99

5

0,05

0,95

0,95

0,94

0,87

0,85

0,87

0,94

0,95

0,1

0,94

0,92

0,87

0,82

0,82

0,82

0,88

0,92

0,2

0,91

0,94

0,8

0,83

0,87

0,83

0,77

0,94

0,3

0,87

0,94

0,82

0,84

0,84

0,84

0,8

0,95

0,5

0,85

0,95

1

0,86

0,8

0,86

1

0,95

                                                                                              bосл = 0,6b;

lосл = 1b

2

0,05

0,77

0,73

0,63

0,59

0,6

0,59

0,63

0,73

0,1

1

0,95

0,68

0,59

0,6

0,59

0,68

0,98

0,2

0,97

1

0,77

0,6

0,6

0,6

0,77

1

0,3

0,95

1

0,86

0,6

0,6

0,6

0,86

0,95

0,5

0,91

1

0,88

0,59

0,59

0,59

0,88

1

3

0,05

0,97

1

0,69

0,58

0,65

0,58

0,69

1

0,1

0,95

1

0,77

0,62

0,66

0,62

0,77

1

0,2

0,95

1

0,88

0,66

0,64

0,66

0,86

1

0,3

0,89

1

0,87

0,65

0,65

0,65

0,86

1

0,5

0,8

0,96

1

0,64

0,64

0,64

1

0,99

4

0,05

0,95

0,92

0,75

0,68

0,68

0,68

0,75

0,92

0,1

0,95

0,92

0,82

0,68

0,69

0,68

0,8

0,94

0,2

0,92

0,97

0,8

0,66

0,67

0,66

0,82

0,97

0,3

0,87

0,95

0,97

0,71

0,69

0,71

0,99

0,97

0,5

0,75

0,89

1

0,7

0,67

0,7

1

0,93

5

0,05

0,94

0,94

0,89

0,77

0,76

0,77

0,89

0,94

0,1

0,92

0,91

0,84

0,73

0,73

0,73

0,84

0,92

0,2

0,86

0,89

0,78

0,73

0,76

0,73

0,78

0.9

0,3

0,83

0,88

0,81

0,75

0,73

0,75

0,81

0,89

0,5

0,77

0,86

1

0,72

0,7

0,72

1

0,86

                                                                                                  bосл = 0,9b;

lосл = 1b

2

0,05

0,67

0,65

0,56

0,53

0,54

0,53

0,55

0,65

0,1

0,93

0,81

0,61

0,54

0,54

0,54

0,61

0,82

0,2

0,9

0,99

0,69

0,54

0,54

0,54

0,69

0,94

0,3

0,89

0,97

0,79

0,54

0,54

0,54

0,8

0,94

0,5

0,87

0,97

0,89

0,54

0,54

0,54

0,86

0,95

3

0,05

0,94

0,96

0,63

0,53

0,6

0,53

1,62

0,97

0,1

0,91

0,95

0,74

0,56

0,61

0,56

0,73

0,94

0,2

0,91

1

0,85

0,61

0,59

0,61

0,84

0,99

0,3

0,88

0,96

0,89

0,6

0,6

0,6

0,83

0,98

0,5

0,78

0,94

1

0,6

0,59

0,59

0,96

0,96

4

0,05

0,95

0,92

0,7

0,64

0,63

0,64

0,7

0,92

0,1

0,95

0,97

0,77

0,63

0,63

0,63

0,77

0,94

0,2

0,89

0,96

0,8

0,62

0,61

0,62

0,8

0,96

0,3

0,83

0,94

0,94

0,67

0,65

0,67

0,92

0,96

0,5

0,74

0,91

1

0,65

0,61

0,65

1

0,92

5

0,05

0,64

0,94

0,87

0,74

0,72

0,73

0,88

0,94

0,1

0,9

0,91

0,83

0,7

0,68

0,7

0,83

0,92

0,2

0,85

0,88

0,8

0,7

0,72

0,7

0,8

0,9

0,3

0,82

0,88

0,8

0,72

0,69

0,72

0,8

0,89

0,5

0,75

0,84

1

0,68

0,65

0,68

1

0,84

Описание: Untitled-1                                                                                               bосл = 0,3b;

lосл = 2,0b

2

0,05

0,79

0,84

0,91

0,99

1

0,9

0,78

0,76

0,1

0,8

0,89

0,91

0,99

1

0,96

0,78

0,76

0,2

0,79

0,92

0,96

0,99

1

1

0,78

0,76

0,3

0,8

0,97

0,86

0,99

1

1

0,77

0,75

0,5

0,8

0,98

0,85

0,98

0,99

0,98

0,77

0,76

3

0,05

0,82

0,88

1

0,89

0,98

0,93

0,79

0,79

0,1

0,83

0,98

0,99

0,9

0,97

0,94

0,78

0,78

0,2

0,83

1

0,96

0,88

0,99

0,98

0,78

0,79

0,3

0,83

1

0,89

0,86

1

0,96

0,77

0,8

0,5

0,82

0,98

0,86

0,86

1

0,95

0,76

0,8

4

0,05

0,86

0,89

0,92

0,92

0,85

0,94

0,8

0,82

0,1

0,86

0,97

1

0,9

0,89

0,89

0,78

0,84

0,2

0,86

1

0,88

0,92

0,92

0,83

0,74

0,81

0,3

0,85

0,98

0,88

1

0,99

0,89

0,78

0,8

0,5

0,83

0,99

0,88

0,98

0,99

1

0,72

0,81

5

0,05

0,9

0,91

0,92

0,87

0,87

0,87

0,9

0,87

0,1

0,9

0,94

0,9

0,83

0,84

0,87

0,87

0,86

0,2

0,87

0,9

0,75

0,89

0,98

0,85

0,71

0,84

0,3

0,87

0,96

0,77

0,95

0,96

0,98

0,69

0,82

0,5

0,86

0,99

0,87

0,94

0,97

1

0,77

0,82

Описание: Untitled-1                                                                                            bосл = 0,6b;

lосл = 2b

2

0,05

0,57

0,62

0,66

0,71

0,73

0,65

0,6

0,56

0,1

0,58

0,68

0,8

0,91

0,89

0,71

0,57

0,57

0,2

0,59

0,78

0,91

0,92

1

0,82

0,58

0,57

0,3

0,59

0,85

0,88

0,98

0,98

0,88

0,58

0,57

0,5

0,6

1

0,78

0,93

0,98

0,97

0,57

0,57

3

0,05

0,61

0,68

0,73

0,83

0,93

0,68

0,58

0,61

0,1

0,62

0,77

0,97

0,94

1

0,83

0,5

0,62

0,2

0,63

0,88

0,97

0,85

0,94

0,96

0,61

0,62

0,3

0,64

0,97

0,79

0,83

0,98

1

0,61

0,62

0,5

0,66

0,99

0,74

0,89

0,95

1

0,6

0,61

4

0,05

0,68

0,75

0,81

0,85

0,87

0,99

0,61

0,66

0,1

0,7

0,84

0,92

0,84

0,88

0,84

0,62

0,67

0,2

0,7

0,91

0,78

0,84

0,84

0,88

0,61

0,67

0,3

0,72

0,98

0,78

0,92

0,9

1

0,64

0,66

0,5

0,74

1

0,71

0,87

0,9

1

0,62

0,65

5

0,05

0,77

0,81

0,8

0,95

0,86

0,89

0,75

0,74

0,1

0,76

0,86

0,89

0,82

0,83

0,88

0,72

0,72

0,2

0,76

0,88

0,73

0,84

0,92

0,88

0,61

0,7

0,3

0,79

0,95

0,7

0,87

0,92

0,9

0,68

0,71

0,5

0,78

1

0,73

0,82

0,92

1

0,65

0,69

Описание: Untitled-1                                                                                         bосл = 0,9b;

lосл = 2b

2

0,05

0,42

0,45

0,48

0,52

0,52

0,47

0,42

0,41

0,1

0,43

0,5

0,55

0,64

0,64

0,51

0,42

0,42

0,2

0,44

0,58

0,74

1

0,91

0,59

0,43

0,43

0,3

0,44

0,64

0,93

0,94

1

0,65

0,43

0,43

0,5

0,45

0,74

0,73

0,83

0,94

0,73

0,43

0,43

3

0,05

0,45

0,5

0,52

0,56

0,65

0,48

0,43

0,44

0,1

0,46

0,57

0,69

0,97

0,9

0,58

0,44

0,46

0,2

0,48

0,69

0,82

0,84

0,93

0,75

0,46

0,47

0,3

0,49

0,77

0,73

0,86

0,9

0,82

0,46

0,47

0,5

0,51

0,86

0,65

0,75

0,88

0,84

0,46

0,46

4

0,05

0,53

0,58

0,59

0,9

0,87

0,63

0,45

0,51

0,1

0,53

0,64

0,83

0,81

0,87

0,75

0,47

0,51

0,2

0,55

0,75

0,74

0,75

0,79

0,85

0,46

0,51

0,3

0,57

0,8

0,72

0,8

0,86

0,95

0,48

0,5

0,5

0,57

0,89

0,63

0,74

0,83

0,93

0,48

0,5

5

0,05

0,62

0,67

0,76

0,87

0,88

0,84

0,58

0,59

0,1

0,62

0,71

0,82

0,8

0,82

0,86

0,53

0,58

0,2

0,62

0,79

0,66

0,8

0,85

0,96

0,46

0,55

0,3

0,63

0,84

0,6

0,79

0,84

0,95

0,44

0,55

0,5

0,65

0,89

0,61

0,75

0,81

0,9

0,49

0,55

                                                                                              bосл = 0,3b;

lосл = 2b

2

0,05

0,97

0,89

0,82

0,77

0,76

0,77

0,82

0,88

0,1

0,98

1

0,84

0,75

0,77

0,75

0,85

1

0,2

0,97

0,99

0,9

0,74

0,73

0,74

0,89

1

0,3

0,91

0,97

0,96

0,73

0,74

0,73

0,95

0,99

0,5

0,91

0,98

0,93

0,73

0,74

0,73

0,91

0,98

3

0,05

0,95

0,97

0,85

0,7

0,78

0,7

0,85

0,98

0,1

0,94

0,96

0,91

0,73

0,78

0,73

0,91

0,97

0,2

0,9

0,98

0,96

0,77

0,75

0,77

0,96

1

0,3

0,88

0,96

0,99

0,76

0,76

0,76

0,97

0,98

0,5

0,85

0,94

0,9

0,76

0,77

0,76

0,9

0,95

4

0,05

0,91

0,91

0,82

0,76

0,78

0,76

0,81

0,91

0,1

0,9

0,92

0,91

0,76

0,77

0,76

0,91

0,92

0,2

0,89

0,91

0,84

0,75

0,74

0,75

0,85

0,92

0,3

0,87

0,9

0,93

0,8

0,79

0,8

0,63

0,89

0,5

0,83

0,9

1

0,78

0,77

0,78

1

0,91

5

0,05

0,9

0,91

0,88

0,81

0,81

0,81

0,87

0,91

0,1

0,9

0,88

0,83

0,78

0,78

0,78

0,84

0,89

0,2

0,86

0,87

0,78

0,8

0,83

0,8

0,79

0,88

0,3

0,84

0,87

0,8

0,81

0,81

0,81

0,8

0,88

0,5

0,82

0,88

0,98

0,78

0,8

0,8

0,99

0,89

                                                                                                  bосл = 0,6b;

lосл = 2b

2

0,05

0,73

0,7

0,6

0,56

0,57

0,56

0,6

0,7

0,1

0,97

0,9

0,65

0,57

0,57

0,57

0,65

0,92

0,2

0,93

1

0,74

0,57

0,58

0,58

0,74

0,97

0,3

0,9

0,97

0,87

0,57

0,59

0,57

0,86

0,95

0,5

0,87

0,94

0,9

0,58

0,57

0,58

0,88

0,98

3

0,05

0,96

0,95

0,64

0,55

0,61

0,54

0,63

0,89

0,1

0,93

0,96

0,74

0,57

0,63

0,57

0,74

0,87

0,2

0,89

0,96

0,83

0,63

0,61

0,61

0,83

1

0,3

0,85

0,95

0,89

0,63

0,62

0,63

0,89

0,97

0,5

0,75

0,9

0,9

0,62

0,61

0,62

0,79

0,86

4

0,05

0,91

0,89

0,67

0,63

0,62

0,63

0,67

0,89

0,1

0,89

0,9

0,76

0,63

0,63

0,63

0,75

0,92

0,2

0,88

0,94

0,79

0,62

0,62

0,62

0,8

0,91

0,3

0,78

0,85

0,85

0,68

0,68

0,68

0,82

0,87

0,5

0,72

0,85

0,91

0,66

0,65

0,66

0,91

0,87

5

0,05

0,87

0,88

0,84

0,7

0,69

0,7

0,76

0,89

0,1

0,86

0,88

0,8

0,68

0,67

0,68

0,8

0,88

0,2

0,84

0,84

0,78

0,7

0,72

0,7

0,76

0,84

0,3

0,78

0,82

0,78

0,72

0,71

0,72

0,74

0,82

0,5

0,72

0,78

0,98

0,7

0,67

0,7

0,98

0,8

                                                                                                       bосл = 0,9b;

lосл = 2b

2

0,05

0,65

0,62

0,54

0,51

0,51

0,51

0,54

0,62

0,1

0,91

0,8

0,58

0,52

0,52

0,52

0,58

0,8

0,2

0,91

0,94

0,67

0,52

0,53

0,52

0,67

0,9

0,3

0,9

0,92

0,78

0,53

0,53

0,53

0,78

0,9

0,5

0,86

0,91

0,77

0,53

0,53

0,52

0,8

0,92

3

0,05

0,93

0,97

0,58

0,51

0,57

0,5

0,58

0,92

0,1

0,91

0,93

0,67

0,53

0,58

0,53

0,66

0,93

0,2

0,88

0,94

0,85

0,59

0,56

0,59

0,85

0,94

0,3

0,85

0,92

0,79

0,59

0,58

0,58

0,84

0,93

0,5

0,74

0,89

0,74

0,58

0,57

0,57

0,81

0,91

4

0,05

0,91

0,89

0,63

0,59

0,59

0,59

0,63

0,89

0,1

0,89

0,9

0,73

0,59

0,6

0,59

0,73

0,9

0,2

0,88

0,93

0,77

0,59

0,59

0,59

0,77

0,9

0,3

0,77

0,85

0,81

0,63

0,62

0,63

0,79

0,87

0,5

0,7

0,83

0,92

0,62

0,6

0,62

0,96

0,87

5

0,05

0,87

0,88

0,78

0,69

0,67

0,69

0,69

0,89

0,1

0,86

0,88

0,79

0,65

0,65

0,65

0,65

0,88

0,2

0,84

0,84

0,75

0,66

0,67

0,66

0,66

0,84

0,3

0,77

0,82

0,76

0,67

0,67

0,67

0,67

0,82

0,5

0,7

0,78

0,98

0,66

0,62

0,66

0,97

0,8

Таблица 8

Эквивалентный переход от сечения с местной погибью Описание: Untitled-2(параметры погиби fом, lм) к сечению с краевым вырезом Описание: Untitled-2 (параметры bосл, lосл)

Длина местного ослабления погибью

Параметры выреза

Стрелка местной погиби

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

0,5

0,37

0,32

0,3

0,26

-

-

-

-

-

0,2

0,4

0,5,

0,6

-

-

-

-

-

0,1

0,71

0,63

0,6

0,72

0,59

0,52

0,54

0,5

0,47

0,2

0,4

0,5

0,5

0,6

0,7

0,7

0,8

0,9

1,5

0,94

0,91

0,88

1,07

0,87

0,77

0,8

0,74

0,7

0,2

0,4

0,5

0,5

0,6

0,7

0,7

0,8

0,9

2

1,57

1,57

158

1,38

1,14

1,26

1,06

0,99

0,94

0,1

0,3

0,4

0,5

0,6

0,6

0,7

0,8

0,9

2,5

0,0

1,55

1,77

1,61

1,35

1,52

1,31

1,35

1,25

0,00

0,3

0,4

0,5

0,6

0,6

0,7

0,7

0,8

3

0,00

0,0

0,3

0,4

0,5

0,5

0,6

0,7

0,7

0,0

0,0

2,01

2,19

1,97

2,3

1,84

1,56

1,62

Таблица 9

Конструктивные формы, обладающие низкой хладостойкостью

Тип

Принципиальная схема

Модификация конструктивной формы

Описание: 068

Таблица 10

Критическая температура Тcr, для конструктивных форм, обладающих низкой хладостойкостью

Толщина элементов, мм

Tcr для конструктивных форм в конструкциях из стали марок (см табл. 9)

СтЗсн

09Г2С

A1

В1, Д1, Д3

Г1

A1, A2, Б2, Б3, Д2, Д1

Д1, Д3

A1, A2, Б1, Б3, Б2, Д2, Д4

10

-35

-35

-39

-43

-51

-

15

-22

-25

-29

-33

-40

-75

20

-13

-16

-19

24

-28

-64

25

-4

-7

-

-14

-16

-52

30

+6

+3

-

-4

-5

-40

35

+16

+12

-

+5

+7

-29

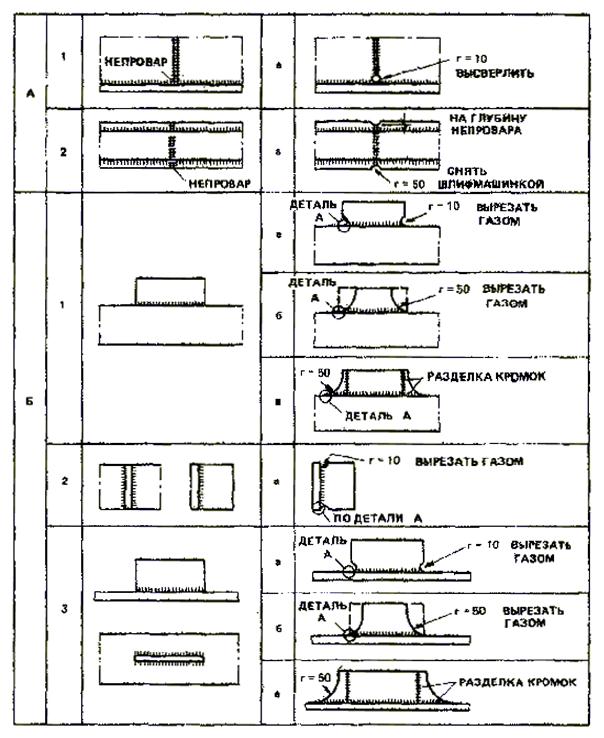

Таблица 11

Приемы специального усиления элементов конструкций с целью повышения их хладостойкости

Тип

Конструктивная форма

Варианты усиления

Описание: Untitled-1

Продолжение табл. 11

Тип

Конструктивная форма

Варианты усиления

Описание: Untitled-1

ПРИЛОЖЕНИЕ 5

Рекомендуемое

Оценка долговечности сварных подкрановых балок

Оценка долговечности сварных подкрановых балок может быть получена из усталостного ресурса верхней зоны стенки у поясного шва по формуле

,

где Nr - допустимое число нагружений расчетного сечения сварной подкрановой балки (расчетный ресурс); N0 = 9,5×106 - количество нагружений, соответствующее точке перелома кривой усталостных отказов сварных подкрановых балок (рисунок): sr = 450 кгс/см2 - предельное напряжение сварных подкрановых балок, характеризующие неограниченную долговечность балок; m = 761,39 - параметр кривой усталостных отказов сварных подкрановых балок;  - среднестатическое напряжение в верхней зоне стенки от эксплуатационной крановой нагрузки.

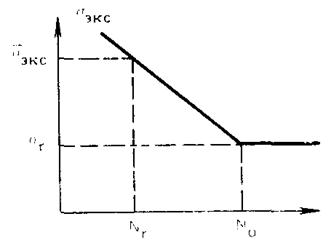

Кривая усталостных отказов сварной подкрановой балки

За цикл нагружения принимается проезд над расчетным сечением одного катка крана.

Напряжение в верхней зоне стенки от эксплуатационной нагрузки определяется по формуле

,

где , , , , .

Здесь обозначения напряжений, силовых и геометрических факторов приняты по п. 13-34 СНиП II-23-81*.

Напряжение  вычисляется от среднестатической крановой нагрузки, характеризуемой давлениями колес Fэкс. Эксплуатационные давления колес могут быть определены как среднестатические измерения за 2 - 7 сут. Допускается эксплуатационные давления определять умножением нормативных значений на коэффициенты вертикальной крановой нагрузки п = 0,7.

Для подкрановых балок, расположенных со стороны основных железнодорожных путей, по которым в отделения раздевания слитков, а также в пролеты нагревательных колодцев, на колоннады копровых цехов подаются составы с изложницами и вагоны с металлоломом, коэффициент вертикальной крановой нагрузки п = 0,8.

Число циклов нагружений балок на исследуемом производственном участке Nэкс устанавливается наблюдениями частоты местного нагружения расчетного сечения балок в течение 15-30 сут, умноженной на весь период их эксплуатации. Для прогноза числа циклов нагружений при проектировании частоту местных нагружений балок допускается определять умножением частоты проездов кранов nпроездов/в сутки на количество катков икр на концевой балке моста крана. В таблице приведены значения nпроездов/в сутки для основных зданий металлургической промышленности.

Пролеты цехов, технологические переделы, отделения и т. п.

 проездов в сутки

Примечание

Разливочная

100

Раздевания слитков

200

Печные

300

Шлаковые дворы

600

Шихтовые

Повышенная частота нагружения принимается на участках пролетов соответственно в зоне шихтовых бадей и весов, пакетирующих прессов, стеллажей сборки сифонов

Колоннады копровых цехов

600/1000

Дворы сборки изложниц

Нагревательные колодцы

Распределительные пролеты

1200

При определении Nэкс и среднестатических давлений колес следует учитывать фактическое или расчетное повышение интенсивности эксплуатации кранового оборудования.

Пригодность конструкции подкрановых балок определяется сравнением эксплуатационного числа нагружений Nэкс с расчетным ресурсом балки Nr(Nэкс £ Nr).

ПРИЛОЖЕНИЕ 6

Справочное

Примеры расчета

Пример 1

Из нижних поясов подкрановых балок здания мартеновского цеха, построенного в 1951 г, отобрано и испытано 14 образцов металла. Значения предела текучести, полученные при испытаниях образцов, приведены в таблице, там же выполнен подсчет величин, входящих в выражения для sn и SR.

sn и SR подсчитываются по формулам п. 2.17 sn = 3832/14 = 273 МПа,  МПа.

Для т = 14 по табл. 12 имеем aS = 2,614 и по формуле (1) получаем Rno = 273 -2,614 ´ 18,4 = 230 МПа.

Коэффициент надежности по материалу в соответствии с указаниями п. 2.18 gm = 1,1. Расчетное сопротивление Ryo = 230/1,1 = 290 МПа.

Заметим, что для балки БП-1 можно принять нормативное сопротивление равным 265 МПа, а Ryo = 240 МПа.

Номер образца

sic, МПа

sic - sn

(sic - sin)2

Примечание

1

279

6

36

Балка БП-1

2

265

-8

64

То же

3

285

12

144

»

4

291

18

254

5

253

-20

400

6

273

0

0

7

287

14

196

8

243

-30

900

9

275

2

4

10

274

1

1

11

293

20

400

12

307

34

1156

13

246

-27

729

14

261

-12

144

Итого                      3832

-

4428

Пример 2

Стойка высотой 6,4 м, поддерживающая конструкцию газопровода, изготовлена из двутавра № 27а по ОСТ 10016-39 (А = 54,6 см2; Wx = 485 см3; ix =10,9 см). Расчетная нагрузка N = 520 кН, нагрузка от собственного веса поддерживаемых конструкций, при которой выполнялись обмеры, N’0 = 460 кН. Материал конструкции имеет расчетное сопротивление Ryo = 200 МПа.

При обследованиях обнаружено общее искривление стойки со стрелкой f’из = 6 см и коррозионный износ, равномерный по поперечному сечению с глубиной проникновения коррозии D* = 1,5 мм.

Расчетные геометрические характеристики вычисляются по формулам (7) и (8):

см2,

см3,

(коэффициент ksw принят по табл. 1 прил. 4, d = 8,5 мм; t = 13,7 мм).

Приведенное значение радиуса инерции  см.

Вычисляем условную гибкость , и напряжение в момент замера искривления s1 = 460/39,84 = 11,55 кН/см2 = 115,5 МПа.

По формуле (11) коэффициент , а следовательно, стрелка искривления в исходном состоянии, вычисляемая по формуле (10), составит f0= =0,796×6 = 4,78 см.

Относительный эксцентриситет тf = 4,78×39,84/324 = 0,588, коэффициент влияния формы сечения по табл. 73 СНиП II-23-81* равен .

Коэффициент перехода от стрелки искривления к эквивалентному эксцентриситету определяем по формуле (9)

откуда mef = 0,87×1,53×0,588 = 0,78. По табл. 74 СНиП II-23-81* для l = 1,89 и mef = =0,78 имеем jвн = 0,594.

Проверка по формуле (51) СНиП II-23-81* показывает, что 520/0,594×39,84 = 21,98 кН/см2 = 21,98 МПа > 200×0,9 = 180 МПа.

Стойку необходимо усилить.

Пример 3

Раскос фермы (неопорный) длиной 226 см изготовлен из спаренных уголков 75´75´6. При обследовании фермы обнаружены искривления fиз,x = 2,5 см и fиз,y = -1,5 см, которые ввиду малости напряжения и при замере стрелок принимаем равными fx0 и fy0.

Кроме того, обследованиями обнаружена локальная погибь полки с параметрами (рис. 1) lм = 20 см, lом = 2,8 см, расположенная примерно посередине длины. Расчетная нагрузка N = 95 кН, расчетное сопротивление Ry0 = 210 МПа.

Безразмерные относительные стрелки искривления

;

Условная гибкость в плоскости симметрии

.

Для найденных значений ,  и  по табл. 4 прил. 4 (mx = 0,8; my = 1 по указаниям п. 2.37) определяем juu = 0,351.

Используя данные о безразмерной величине местной погиби ;  по табл. 8 прил. 4 определяем эквивалентные размеры краевого выреза lосл = 1,72×7,5 = 12,9 см; bосл = 0,51×7,5 = 3,8 см.

Определяем угол v направления суммарной погиби tg v = 2,5/1,5 = 1,67; v = 58° = =0,32p, и ее величину . По табл. 7 прил. 4 определяем kосл = 0,77.

Описание: Untitled-1

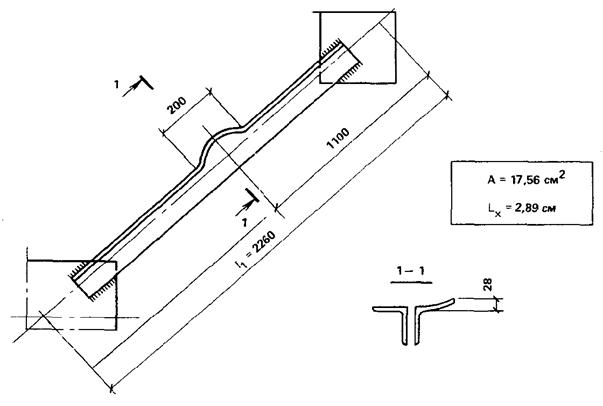

Рис. 1. К расчету (пример 3)

Проверка по формуле (13) 95/0,35×0,77×17,56 = 20,2 кН/см2 < 210 МПа показывает, что элемент может быть оставлен без усиления.

Пример 4

На стойку сквозного сечения (рис. 2) с поясами из двутавров № 36а по ОСТ 10016-39 и раскосной решеткой из равнополочных уголков 75´8 по ОСТ 10014-39 действует сила N = 1400 кН, приложенная с эксцентриситетом 0,2 м. Материал конструкций имеет расчетное сопротивление Ryo = 200 МПа. Стойка имеет общее искривление со стрелкой f’из = f0 = 80 мм (измерена в нагруженном состоянии).

Геометрические характеристики сечения:

ветвь - А0 = 76,3 см2; Ix = 15760 см4; ix = 14,4 см; Ioy = 552 см4; iyo = 2,69 см;

стержень в целом A0 = 2×76,3 = 152,6 см2; Ixo = 2×875 = 1750 см4; Iyo = 2×552 + 2×76,3´302 = 138900 см4.

Приведенная гибкость (см. табл. 7 СНиП II-23-81*):

;

;

;   .

Для определения эксцентриситета, эквивалентного стрелке искривления f0 = 8 см, вычисляем т = f0A0ac/I = 8×152,6×30/138900 = 0,262 и по формуле (18) имеем: k = 0,8 + .

Описание: Untitled-1

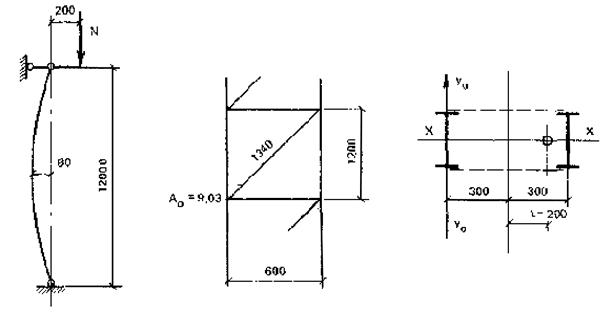

Рис. 2. К расчету (пример 4)

Суммарный относительный эксцентриситет силы N в изогнутой стойке т =(0,885×8 + + 20)×152,6×30/138900 = 0,893.

Для отдельной ветви имеем: l = 120/2,69 = 45; j = 0,888, и по формуле (17) . Окончательное значение условной приведенной гибкости определяется по формуле (15)

.

По табл. 75 СНиП II-23-81* находим jе = 0,484.

Проверяем по формуле (14) 1400/0,94×0,484×152,6 = 20,2 кН/см2 = 220 МПа < 210 МПа, т. е. усиление не требуется.

Пример 5

В нижней части ступенчатой колонны (рис. 3) при обследовании обнаружены следующие дефекты:

расцентровка узлов крепления раскосов к подкрановой ветви t = 64 мм;

общее искривление нижней панели наружной ветви в плоскости рамы f’из = 16 мм.

Требуется проверить устойчивость нижней части колонн в плоскости рамы на действие расчетных комбинаций усилий, нагружающих ветви:

подкрановую N1 = 1879 кН; M1 = 729 кН×м;

наружную N2 = 2108 кН, М2 = 1066 кН×м;

расчетная поперечная сила Qmax = 171 кН.

Материал колонн - сталь марки ВСт3кп2 с расчетным сопротивлением Ryo = 22,5 кН/см2 для фасонного проката и Ry = 21,5 кН/см2 для листового проката толщиной до 20 мм. Коэффициент приведения расчетной длины для нижней части колонны m1 = 2,0.

Описание: Untitled-1

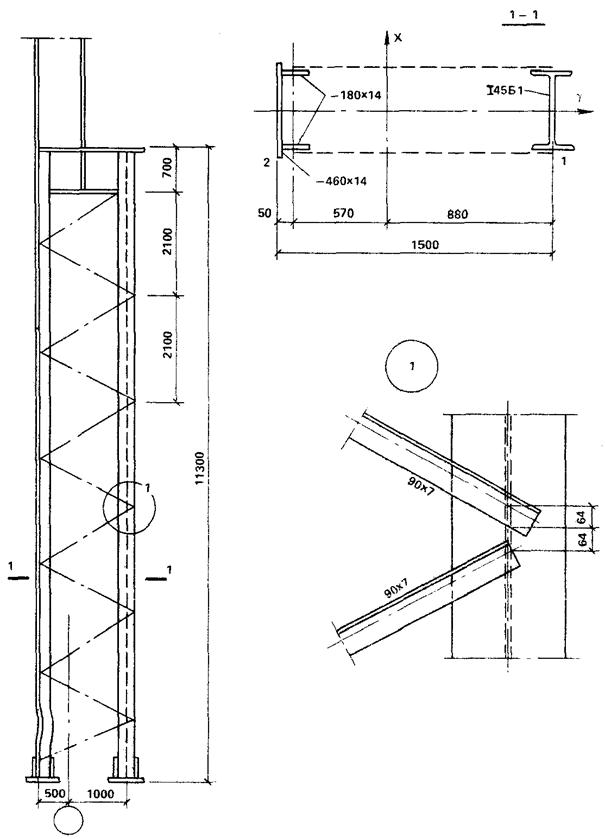

Рис. 3. К расчету (пример 5)

А. Проверим устойчивость колонн на действие комбинаций усилий, нагружающих подкрановую ветвь, при этом будем учитывать местный изгиб ветви в соответствии с требованиями п. 2.44.

 кН×см.

Вычислив приближенно (по недеформированной схеме) усилие в подкрановой ветви, найдем относительный эксцентриситет приложения продольной силы в узле подкрановой ветви

.

Условная гибкость ветви в плоскости наименьшей жесткости

.

Приведенный относительный эксцентриситет тef1 = hm1 = 0,622×0,552 = 0,343. Здесь h = 0,622 - коэффициент влияния формы поперечного сечения из табл. 73 СНиП II-23-81*.

По известным значениям  и тef1 из табл. 76 СНиП II-23-81* найдем соответствующее значение приведенного относительного эксцентриситета mef = 0,14, учитывающего кососимметричную форму эпюры изгибающих моментов на подкрановой ветви в пределах панели. Затем по табл. 74 СНиП II-23-81* определим коэффициент jвет = 0,815, учитывающий местный изгиб ветви.

Для определения коэффициента j, характеризующего устойчивость колонны в целом, предварительно вычислим геометрические характеристики полного сечения А0 = = Ав1 + Ав2 = 74,6 + 114,8 = 189,4 см2; 951000 см4; см; l = ml/i = 2,0×1130/71 = 31,8.

Приведенная гибкость нижней части колонны

.

Здесь a1 = 27 - коэффициент, учитывающий угол наклона раскоса к ветви (см. табл. 7 СНиП II-23-81*); Аd1 = 2Аd = 2×12,3 = 24,6 см2 - площадь сечения раскосов.

Определив условную приведенную гибкость  и относительный эксцентриситет т по формулам (15) и (16)

;

,

из табл. 75 СНиП II-23-81* найдем j = je = 0,574 и проверим устойчивость колонны

кН/см2 < Rygc = 22,5 кН/см2.

Б. Проверим устойчивость колонны на действие комбинации усилий, нагружающих наружную ветвь, с учетом ее искривления в нижней панели.

Геометрические характеристики наружной ветви Aв2 = 114,8 см; Ix2 = 1,4×46×4,32 + 2×1,4×183/12 + 25,2×5,42×2 = 4020 см4;  = 59 см; Wc2 = Ix2/z0 = 4020/5 = 804 см3. Условная гибкость ветви на участке между узлами соединительной решетки

;

кН/см2 > Ry0gc = 21,5 кН/см2

Поскольку напряженное состояние ветви в момент измерения стрелки искривления неизвестно, принимаем f0 = f’из = 16 мм. Относительная стрелка т2 = f0(Aв2/Wc2) = 1,6´(114,8/804) = 0,228.

Коэффициент перехода к внецентренному сжатию

.

Здесь h = 2,02 - коэффициент влияния формы поперечного сечения, определенный по табл. 73 СНиП II-23-81* в зависимости от и m2 = 0,228.

Приведенный относительный эксцентриситет mef2 = khm2 = 0,879×2,02×0,228 = 0,405.

В зависимости от полученных значений mef2 и  по табл. 74 СНиП II-23-81* находим jвет = 0,789.

Для нахождения коэффициента j для сквозной колонны как единого стержня предварительно вычисляем ;

.

По табл. 75 СНиП II-23-81* находим j = je = 0,614 и проверяем устойчивость колонны.

кН/см2 > Ryogc = 21,5 кН/см2.

Устойчивость колонны не обеспечена, требуется усиление поврежденной ветви.

Пример 6

На опорный раскос стропильной фермы, состоящий из двух уголков 125´8, действует сжимающая сила N0 = 300 кН. Материал конструкций имеет расчетное сопротивление 240 МПа. Расчетная длина стержня lx = ly = 4,2 м. Класс конструкций по п. 4.8 - третий.

Требуется проверить возможность эксплуатации элемента при увеличении усилия в нем с 300 до 550 кН.

Характеристики основного сечения: А0 = 39,4 см2; Ixo = 588 см4; Wo1 = 175 см3; Wo2 = = 64,4 см3; iox = 3,87 см; r1x = 4,44 см; r2x = 1,63 см.

Описание: 071

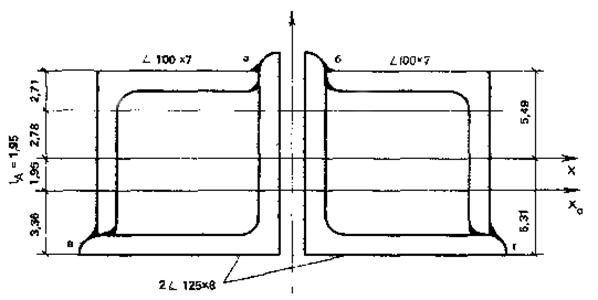

Рис. 4. К расчету (пример 6)

Гибкость lxo = 420/3,87 = 108,5; j = 0,488.

Проверка 550/(0,488 39,4) = 28,6 кН/см2 = 286 МПа > 240 МПа указывает на необходимость усиления, которое выполняем по схеме рис. 4.

Определим расчетную величину начального прогиба стержня. Расчетное значение случайного относительного эксцентриситета при lox = 108,5, тox = 0,22.

Эйлерова сила

кН.

Случайный эксцентриситет и прогиб положительного направления еx = 0,22×1,63´10-2 = 0,358×10-2 м; м.

Случайный эксцентриситет и прогиб отрицательного направления еч = 0,22(-4,44´10-2) = -0,98×10-2 м; м.

Проверка возможности усиления стержня при действии продольного сжимающего усилия, действующего во время работ по усилению N1 = 300 кН:

по прочности при случайном эксцентриситете положительного направления

=106,04 МПа < 0,8×240 = 192 МПа;

при случайном эксцентриситете отрицательного направления:

=106,04 МПа < 0,8×240 = 192 МПа;

по условию устойчивости

 МПа < 0,8×240 = 192 МПа.

Поскольку b0 = 106,34/240 = 0,44 < 0,8, то по п. 4.12 можно выполнять усиление без разгрузки.

Характеристики сечения после усиления

м2;

м4;

м;

;    ;     м3;

м;  м3;

м.

Определим прогиб стержня после присоединения элементов усиления:

при положительном случайном эксцентриситете

=0,127×10-2 м;

при отрицательном случайном эксцентриситете

м.

Расчет сварных швов на воздействие условной поперечной силы кН.

Статический момент элемента усиления относительно нейтральной оси: Sxr = 13,8×10-4×2,78×10-2 = 38,36×10-6 м3.

Максимальный шаг шпоночного шва tmax = 40iyo = 40×1,98×10-2 = 79,2×10-2 м.

Принимаем kf = 4 мм, t = 0,6 м. Сварка производится электродами Э42; Rwt = 180 МПа.

Расчет непрерывных участков шпоночных швов осуществляется на сдвигающее усилие

кН.

Минимальная длина участков шпоночного шва

м.

Длину участков шпоночных швов принимаем 5 см. Концевые швы элементов усиления принимаем с катетом kf = 6 мм. Нормальное усилие, передаваемое на элемент усиления

кН.

Длина концевых швов

м.

Длину швов принимаем 6 см.

Определяем остаточный сварочный прогиб элемента

;

; a = 5/60 = 0,083;

см2 = 0,64×10-6 м2.

Коэффициент, учитывающий начальное напряженно-деформированное состояние элемента и схему его усиления

где  - коэффициент, характеризующий уровень начальных напряжений в зоне i-го шва.

Напряжения в зоне нижних швов при случайном эксцентриситете:

положительного направления

МПа;

отрицательного направления

МПа;

Напряжения в зоне верхних швов при случайном эксцентриситете:

положительного направления

МПа;

отрицательного направления

МПа;

Остаточный сварочный прогиб при случайном эксцентриситете:

положительного направления

 МПа;   ;    ;

 МПа;    ;     ;

м;

отрицательного направления

 МПа; ;

 МПа; ;    ;

м;

Расчетный эквивалентный эксцентриситет ef = e + f* + kwfw; при случайном эксцентриситете:

положительного направления м; м;

отрицательного направления м; м;

Проверка устойчивости усиленного стержня в плоскости изгиба при случайном эксцентриситете:

положительного направления

;                          ;

;

;

отрицательного направления

;     ;

;   ;     МПа.

Пример 7

В связи с увеличением грузоподъемности кранов производится усиление ступенчатых колонн каркаса (рис. 5). Усиление выполнено путем увеличения сечения с присоединением элементов усиления сплошными швами kf = 6 мм. Основное сечение колонны и элементы усиления изготовлены из стали марки Вст3пс6 с расчетным сопротивлением Ry = 270 МПа. Усиление производилось при отсутствии крановых нагрузок, когда действующие усилия составляли: N0 = 1037 кН, M0 = 1777 кН×м. Коэффициент приведения длины нижней части колонны m = 1,78.

Требуется проверить устойчивость нижней части колонны в плоскости рамы на действие расчетных комбинаций усилий, нагружающих ветви:

подкрановую N1 = 3720 кН; M1 = 2240 кН×м;

наружную N2 = 3500 кН; М2 = 2400 кН×м;

максимально поперечная сила Q = 468 кН.

А. Геометрические характеристики сечения усиленной колонны:

подкрановая ветвь Aв1 = 131 + 26,3 = 157,3 см2; Ix1 = 3130 + 0,62×131 + 99,3 + 2,742´26,3 = 3474 см4; см; Wc1 = 3474/10,9 = 319 см3;

наружная ветвь Aв2 = 145 + 20,2 = 165,2 см2; Ix2 = 3720 + 2×84,6 = 3889 см2; см; Wc2 = 3889/11,5 = 388 см3;

полное сечение А0 = 131 + 145 = 276 см2; А = 157,3 + 165,2 = 322,5 см2; I0 = 3130 + +131×72,762 + 3720 + 145×65,742 = 1327000 см4; I = 3889 + 67,852×165,2 + 3474 + 71,252´157,3 = 1566000 см4; см.

Б. Проверка устойчивости колонны на действие комбинаций усилий, нагружающих подкрановую ветвь.

Для нахождения сварочного прогиба ветви на участке между узлами решетки определим коэффициенты ni, учитывающие начальное напряженно-деформированное состояние подкрановой ветви для принятой схемы усиления (номера швов - см. рис. 5, б), а также параметры V и aN.

Начальные напряжения в зоне швов 1,2:

 кН/см2

Описание: 072

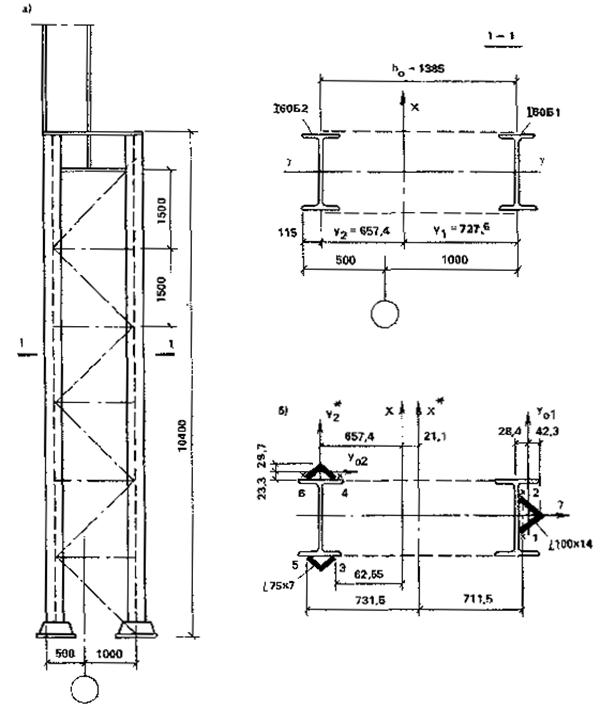

Рис. 5. К расчету (пример 7)

По формулам п. 4.21 вычислим величины коэффициентов xi и ni

;

.

Параметр продольного укорочения

см2.

По формуле (37) найдем величину сварочного прогиба

см.

Здесь aN = 1 - для растянутого элемента; а = 1 - для сплошного шва.

Для определения эксцентриситета продольной силы в подкрановой ветви, обусловленного расцентровкой раскосов, предварительно вычислим узловой момент Мв и продольную силу Nв1 от действия расчетных нагрузок Mв1 = Qt = 468×0,6 = 281 кН×см; Nв1 = 3720×65,7/138,5 + 224000/138,5 = 3328 кН.

Поскольку Mв1/Nв1 = 281/3382 = 0,083 > fw = 0,0015 см принимаем в качестве расчетного eв = 0,083.

Относительный эксцентриситет .

Коэффициент продольного изгиба jвет = 0,920 находим как для центрально-сжатого элемента гибкостью lв1 = 150/4,7 = 31,9 по табл. 72 СНиП II-23-81*.

Определим сварочный прогиб нижней части колонны как единого стержня

кН/см2, ;

 кН/см2,   ;

;

;

.

Здесь кН;

см.

Для определения коэффициента jе, характеризующего устойчивость всей колонны, по формулам (51), (52) вычислим условную приведенную гибкость  и относительный эксцентриситет т

;

.

Здесь l = m1l/i = 1,78×1040/69,7 = 26,6 - гибкость колонны; - по табл. 7 СНиП II-23-81*; .

По табл. 75 СНиП II-23-81* находим je = 0,515 и проверяем устойчивость колонны

кН/см2 = R*ygc = 27×0,9 = 24,3 кН/см2

В. Проверка устойчивости колонны на действие комбинации усилий, нагружающих наружную ветвь.

Для нахождения сварочного прогиба наружной ветви определим продольную силу No2, действующую на ветвь во время усиления, и коэффициент aN, учитывающий влияние этой силы на сварочный прогиб

кН;

.

Здесь кН.

По формуле (37) вычислим сварочный прогиб

см.

Ввиду малости прогиба определяем jвет как для центрально-сжатого стержня.

Гибкость ветви lв2 = 150/4,9 = 30,6.

По табл. 73 СНиП II-23-81* находим jвет = 0,923.

Для определения коэффициента je вычислим относительный эксцентриситет

;

Здесь см.

Поскольку величина jвет практически не изменилась, оставляем = 1,07; по табл. 75 СНиП II-23-81* находим je = 0,486 и проверяем устойчивость колонны

кН/см2 < R*ygc = 24,3 кН/см2.

Устойчивость колонны в плоскости рамы обеспечена.

Пример 8

Двутавровая балка рабочей площадки с сечением поясов 300´20 мм и стенки 120´10 мм изготовлена из стали с расчётным сопротивлением Ryo = 210 МПа. Балка несет постоянную нагрузку от собственного веса оборудования, соответствующий изгибающий момент в ней M0 = 1000 кН×м.

При изменении технологии на балку передается дополнительный изгибающий момент DM = 2000 кН×м. Усиление решено выполнить без демонтажа ранее установленного оборудования по схеме рис. 6.

Геометрические характеристики неусиленного сечения:

Ixo = 590000 см4,                   Aon = 240 см2;          Wxo = 9518 см3;             yoc = yop = 45,5 см.

Необходимость усиления следует из проверки

кН/см2 = 315 МПа > 210 МПа.

Уровень начального нагружения:

кН/см2 = 105,2 МПа; b0 = 105,2/210 = 0,5.

Для конструкции IV класса b0 < 0,8, т. е. Усиление под нагрузкой возможно.

По рис. 6 имеем:

Arc = 0;   Arp = 36×1,6 = 57,6 см2;     yrp = 62,8 см.

Материал элемента усиления - сталь марки 09Г2С с расчетным сопротивлением Ryr= = 290 МПа, коэффициент a = 290/210 = 1,38.

Определяем площади сжатой и растянутой зон;

см2;     см2.

Предельный изгибающий момент в пластическом шарнире определяется по формуле (45) при gM = 0,95:

кН×м.

Для среднего сечения t < 0,4Rso, и по формуле (42) имеем:

кН×м < 3174×1×1 кН×м.

Пример 9

На стойку из двутавра №20, поддерживающую рабочую площадку, действует продольная сила N0 = 200 кН и изгибающий момент Mox = 15 кН×м. Расчётные длины стойки: lx = 6,6 м и ly = 1,9 м. Материал стойки имеет расчётное сопротивление Ryo = =205 МПа.

После реконструкции расчетные комбинации нагрузок на стойку будут давать усилия и моменты:

1-я комбинация - N = 500 кН, Mx = 20 кН×м;

2-я           »             - N = 350 кН, Mx = - 40 кН×м.

Схема усиления принята симметричной по рис. 7 с приваркой швеллеров № 12 из стали марки Вст3пс6-2 с расчетным сопротивлением Ryr = 270 МПа (a =270/205 = 1,32).

Описание: Untitled-1

Рис 7. К расчету (пример 9)

Геометрические характеристики сечения:

до усиления

A0 = 26,8 см2;                             Ixo = 1840 см4;                                  Iyo = 115 см4;

Wxo = 184 см3;                            ixo = 8,28 см;                                    iyo = 2,07 см;

после усиления

A0 = 53,4 см2;                              Ixo = 5452 см4;                                Iyo = 358 см4;

Wxo = 358 см3;                             ixo = 10,1 см;                                   iyo = 3,68 см;

Определяем параметры деформированной схемы, относящиеся к исходному состоянию:

см;    кН; см.

Уровень начального нагружения определяется напряжением

кН/см2 = 180,2 МПа;

b0 = 180,2/205 = 0,879 > 0,8 - для выполнения работ по усилению требуется разгрузить стойку или временно ее раскрепить (принято последнее).

Определяем приведенное расчетное сопротивление по формуле (49):

;

;

МПа.

Сварные швы, крепящие элементы усиления, рассчитываем на условную поперечную силу:

; j = 0,779;

кН; sr = 154 см3.

Принимаем шаг шпоночного шва аw = 50 см < 40×1,53 = 61,1 см.

Сдвигающее усилие вычисляем по формуле (29)

кН.

Минимальная длина участка шпоночного шва при kf = 0,4 см:

см.

Принимаем lw = 5 см.

Определяем остаточный сварочный прогиб элемента:

a = 5/50 = 0,1;

V = 0,04×0,42 = 6,4×10-3;     l0 = 660;

s1 = 180,2 Мпа; x1 = 180,2/205 = 0,88;

;

кН/см2 = -31 МПа;

x2 = -31/205 = - 0,15;

;

.

По формуле (37) находим:

см.

Деформации, возникающие за счет прижатия элементов усиления учтем по формуле (36):

см.

Определяем расчетные эксцентриситеты:

по комбинации 1

см;

;

по комбинации 2

см;

.

Проверяем устойчивость элемента в плоскости изгиба по формуле (46). Приведенная гибкость

;

по комбинации 1

;

; je = 0,443;

кН/см2 = 211,3 МПа < 0,9×243 = 218,7 МПа;

по комбинации 2

;

;   je = 0,361;

кН/см2 = 181,6 МПа < 218,7 МПа.

Устойчивость из плоскости действия момента проверяется по п. 5.30 СНиП II-23-81*:

по комбинации 1

;   ;

МПа < 218,7 МПа;

по комбинации 2

;    ;

МПа < 218,7 МПа.

Пример 10

Расчет выполнен для подкрановых балок открытой крановой эстакады копрового цеха. Колоннада построена в 1962 г., шаг колонн 12 м, эксплуатируются магнитно-грейферные мостовые краны грузоподъемностью Q = 15 т. Ниже приведены технические характеристики мостовых кранов и подкрановых балок.

А. Расчет балки по СНиП II-23-81*.

Рельс Р-43

-60´2,2

l = 1200 см

-160´1,4

a = 150 см

s,

R,

-60´2,2

Ix = 2214356,6 см3   FН = 42m

кН/см2

кН/см2

Описание: Untitled-1

Нормальное напряжение в нижнем поясе

9,25

21

Касательное напряжение txy в сечении

1,63

12,76

Приведенные напряжения в стенке балки согласно (п. 13.34 СНиП II-23-81*)

12,96

25,3

Расчет выносливости стенки балки (п. 13,35 СНиП II-23-81*)

6,42

7,65

Согласно расчету прочность и выносливость обеспечены. Однако в этих балках после шести лет эксплуатации были обнаружены усталостные трещины.

Б. Проверим выносливость балки по разработанной методике. В результате исследования выявлены среднестатистические характеристики крановых нагрузок:

т;

проездов/сут (1039 пр/тыс. т продукции).

Оценим нагруженность верхней зоны стенки по приведенным напряжениям с учетом приведенных выше зависимостей:

sx = 407,8; sloc,y = 861,24; sloc,x = 215,31; sfy = 265,85; txy = 96,0; sэкс = 992,02 кг/см2.

Из уравнения кривой усталостных отказов определим расчетный ресурс балки, соответствующий ее нагруженности

.

Накопленное за шесть лет эксплуатации балок при интенсивности выпуска продукции 1158,737 тыс. т/год число циклов нагружений Nэ = 2×1039×1158,737 тыс. т = = 2,4 106.

Поскольку Nэкс > Nr , то повреждения появились вполне закономерно и обусловлены прежде всего условиями технологической нагруженности.

В. Оценим допустимую нагруженность балки в заданных условиях эксплуатации с учетом требуемой долговечности.

Пусть требуемый ресурс Nтр балок с учетом наращивания объемов выпуска продукции после выхода пролета на проектную мощность за счет интенсификации производства и соответственно повышения интенсивности эксплуатации конструкций при прогнозируемом сроке эксплуатации 30 лет равен Nтр = 8,36×106 циклов.

Определим расчетное сопротивление балки по выносливости с учетом требуемого ресурса и долговечности, преобразовав выражение для Nr

.

Пути снижения нагруженности могут быть разными: увеличение числа катков и соответственно снижение давлений F, использование рельсов повышенной жесткости по Iкр и низкомодульных прокладок, увеличение металлоемкости верхней зоны балки или шага колонн с постановкой фахверковых промежуточных стоек между колоннами и т. д.

Обеспечим долговечность за счет постановки крана с четырехкатковой базой и применения рельса КР-100, в результате нормативное давление понизится в два раза и составит P = 21 т, соответственно Fэкс = 16,8; Iкр = 765 см3, что в два раза больше, чем у рельса Р-43 и соответственно  = 490 кг/см2.

.

Долговечность обеспечена, т. е. исключены все затраты на ремонт и замену балок сроком на Т = 30 лет.

Пример 11

Принято решение об установке низкомодульных упругих прокладок на подкрановой балке пролетом 6 м под кран грузоподъемностью Q == 300/50 кН.

Требуется оценить местные напряжения в стенке подкрановой балки. Размеры элементов:

верхний пояс - 450´18 мм;

стенка - 1240´10 мм;

расстояние между ребрами жесткости - 1500 мм;

крановый рельс - КР-70.

Расчетное давление на колесо gf1F = 260 кН.

Геометрические характеристики: Iверх,п = 21,9 см4;  = 87,5 см4; Ip = 1082 см4; It = = 253 см4.

Для варианта без прокладки по п. 13.34 СНиП II-23-81* имеем:

см;

кН/см2 = 77,4 МПа;

кН×см;

кН/см2 = 36,6 МПа;

 МПа.

Для варианта с прокладкой, конструкция которой принимается в соответствии с давлением колеса крана по табл. 13 СНиП II-23-81*. (Тип II h = 6 мм, r = 1 мм). Для рельса КР-70 выбираем резину с На = 80, для нее k0 =3,7 кН/см3 (резина на основе каучука СКН-40).

По формуле (85) находим:

кН/см2 = 32,4 МПа.

По табл. 14 настоящего Пособия для а = 1,5 м и k0 = 3,7 определяем au = 0,41. sfy= =0,41×36,6 = 15 МПа; sу = 32,4 + 15 = 47,4 МПа, что соответствует только 42% напряжения для конструкции без упругой прокладки.

Пример 12

Подкрановые балки цеха листового и трубного производства эксплуатируются 8 лет, пролет обслуживается двумя кранами грузоподъемностью 80 и 20 т режима 7к. При обследовании в балках обнаружены усталостные трещины в верхней зоне.

Исходные данные для расчета приведены ниже.

Рельс КР-80 a = 1500

Лист

- 550 ´ 25 мм

Ребра - 120 ´ 8

h

- 1600 ´ 14 мм

Ix = 2293296 см4

»

- 550 ´ 25 мм

If = 673 см4

»

l = 12000 мм

It = 387 см4

В = 9100 мм   K = 5350 мм

K1 = 800 мм   Fн = 420 кН

Расчет верхней зоны стенки на выносливость осуществляется в соответствии с п. 13.35 СНиП II-23-81*; Мmax = 2433 кН×м; Q’ = 224 кН; Qt = 33,6 кН; F = 336 кН.

Местный крутящий момент с учетом фактического эксцентриситета (по результатам обследования е = 30 мм)

кН×м;

sх = 8,488 кН/см2; txy = 1 кН/см2; sloc = 6,316 кН/см2; sfy = 5,557 кН/см2;

кН/см2 >

> 7,65 кН/см2 = Ru.

Выносливость верхней зоны стенки не обеспечивается, следовательно, появление в ней трещин является закономерным.

Из расчета видно, что доля напряжений от местного кручения составляет 29%, таким образом, исключение стенки из работы на местное кручение является целесообразным.

Применяем схему усиления (по рис. 6, е). Исходя из шага поперечных ребер жесткости назначается hл = 1/8а = 188 мм. Принимаем hл = 200 мм. В соответствии с п. 7.24 СНиП II-23-81* (для стали марки ВСт3сп5); tл = 200/15 = =13,3 мм.

Принимаем tл = 14 мм.

Учитывая расположение отверстий для крепления рельса, d = 100 мм.

Напряжение в шве, прикрепляющем ламель к ребру жесткости,

.

После усиления крутящий момент определяем по формуле

;

c = 11,5 см; M = 10,46 кН×м; r = 49,5 см; Iy = 40261 см4; If = 710 см4; a/2r = 1,52;

bл = 0,392; ba = 1,28; bt = 1,43;

кН/см2;

 кН/см2;

 кН/см2;

Определим расчетный ресурс

.

По табл. 10 Nл = 1,9 млн циклов.

По данным исследования число проходов крана на наиболее нагруженном участке составляет 382 тыс. в год. На концевой балке крана расположены две пары колес, но так как расстояние между колесами в паре меньше расстояния между поперечными ребрами жесткости, то один проход крана следует считать за два цикла загружения. Количество циклов загружения в год n = 382000×2 = 764000.

При расчетном ресурсе Nл = 1,9 млн долговечность соединения ламели с ребром составляет около 2,5 лет, что достаточно для изготовления новых балок.

Для выполнения проверки выносливости верхней зоны стенки, определяются изменившиеся геометрические характеристики балки. Ix = 2716478 см4; sx = 495 кг/см2.

Напряжения от местного кручения определяются по формуле (71)

кН/см2;

Снижение локальных напряжений sloc,y незначительно и в расчете не учитывается.

По формуле (148) СНиП II-23-81* получим 2,493 + 2,526 + 0,827 = 5,846 < 7,65 кН/см2 = Ru.

Требование по выносливости выполняется. В результате усиления напряжения снижены почти на 40%.

ПРИЛОЖЕНИЕ 7

Справочное

Основные буквенные обозначения величин

A, An - расчетные площади сечения брутто и нетто;

Aef - приведенная площадь сечения с учетом коррозии;

Аo, Аon - площади неусиленного сечения брутто и нетто;

Аос, Aор - площади сжатой и растянутой зон неусиленного сечения в пластическом шарнире;

Аr, Аrn - площади сечения элементов усиления брутто и нетто;

Arc, Arp - площади сжатой и растянутой зон элементов усиления в пластическом шарнире;

Ix, Iy - расчетные моменты инерции сечения брутто относительно осей х - х и у - у;

Ixn, Iyn - то же, сечения нетто;

Iox, Ioy - моменты инерции неусиленного сечения брутто относительно осей xо-xо и yо -yо.

Ioxn, Ioyn - то же, сечения нетто;

Irx, Iry - моменты инерции сечения брутто элементов усиления относительно их собственных центральных осей;

Мох, Моу - изгибающие моменты относительно осей xо-xо и yо -yо , действующие на неусиленное сечение во время работ по усилению;

M’ox, Moy - то же, вычисленные по недеформированной схеме;

N - продольная сила;

No - то же, при выполнении работ по усилению;

N’o - продольная сила, действующая на неусиленное сечение в момент измерения стрелки погиби;

Noэ, - эйлерова сила для неусиленного стержня ();

Nr - часть продольной силы, воспринимаемой элементами усиления;

Rso - расчетное сопротивление стали усиливаемого (существующего) элемента сдвигу;

Ruo - расчетное сопротивление усиливаемого (существующего) элемента растяжению, сжатию, изгибу по временному сопротивлению стали;

Runo - временное сопротивление стали усиливаемого (существующего) элемента разрыву;

Rwf, Rwz - расчетные сопротивления угловых швов срезу (условному) по металлу шва и металлу границы сплавления соответственно;

Rwun - нормативное сопротивление металла шва по временному сопротивлению;

Rwy - расчетное сопротивление стыковых сварных швов;

Ryno - предел текучести стали усиливаемого (существующего) элемента;

Ryo - расчетное сопротивление стали усиливаемого (существующего) элемента растяжению, сжатию, изгибу по пределу текучести;

Ryr - расчетное сопротивление стали элементов усиления по пределу текучести;

R*y - осредненное значение расчетного сопротивления усиленного элемента;

Sr - статический момент сдвигаемой части сечения элементов усиления относительно нейтральной оси;

Т - расчетная отрицательная температура эксплуатации;

Тcr, DTсr, - критическая температура хрупкости и ее смещение при коррозионных повреждениях;

Tr - сдвигающее усилие в шпоночном шве;

V - параметр продольного укорочения элемента от наложения сварного шва;

Wo - момент сопротивления неусиленного сечения;

Wef - приведенный момент сопротивления с учетом коррозии;

fo - стрелка прогиба ненагруженного стержня;

f’ - стрелка прогиба стержня в момент измерения под нагрузкой N’;

f* - прогиб, вызываемый присоединением элементов усиления;

fw - остаточный прогиб, вызываемый приваркой элементов усиления;

k - коэффициент перехода от стрелки прогиба к эксцентриситету силы;

kSA, kSW - коэффициент слитности сечения по площади и моменту сопротивления;

kA, kI - коэффициенты приведения расчетных сопротивлений бистального сечения;

,  - относительные стрелки прогибов в направлении осей xо-xо и yо -yо;

a - отношение расчетных сопротивлений (a = Ryr/Ryo);

bo - уровень начального нагружения;

bf, bz - коэффициенты для расчета углового шва соответственно по металлу шва и металлу границы сплавления;

gс - коэффициент условий работы;

gn - коэффициент надежности по назначению;

gm - коэффициент надежности по материалу;

gf - коэффициент надежности по нагрузке;

gd - коэффициент снижения расчетного сопротивления за счет коррозии;

gwn - коэффициент надежности по материалу шва;

gN , gM - дополнительные коэффициенты надежности, учитывающие особенности напряженного состояния и способ выполнения усиления;

ep,lim - норма пластической деформации;

l - гибкость (l = lef/i);

- условная гибкость ();

lef - приведенная гибкость стержня сквозного сечения;

 - условная приведенная гибкость стержня сквозного сечения ();

jе - коэффициент снижения расчетных сопротивлений при вне-центренном сжатии.

СПИСОК СПРАВОЧНЫХ ДОКУМЕНТОВ

Государственные стандарты и стандарты СЭВ

1. ГОСТ 263-75* (СТ СЭВ 1198-78). Резина. Метод определения твердости по Шору А.

2. ГОСТ 1497-84*. Металлы. Методы испытания на растяжение

3. ГОСТ 1759-70** (СТ СЭВ 607-77, СТ СЭВ 1018-78). Болты, винты, шпильки и гайки. Технические требования

4. ГОСТ 5639-82* (СТ СЭВ 1959-79). Стали и сплавы. Методы выявления и определения величины зерна

5. ГОСТ 7564-73*. (СТ СЭВ 2859-81). Сталь. Общие правила отбора проб, заготовок и образцов механических и технологических испытаний.

6. ГОСТ 7565-81* (СТ СЭВ 466-77). Чугун, сталь и сплавы. Метод отбора проб для химического состава.

7. ГОСТ 7805-70* (СТ СЭВ 4727-84). Болты с шестигранной головкой класса точности А. Конструкция и размеры.

8. ГОСТ 9454-78* (СТ СЭВ 472-77, СТ СЭВ 473-77). Металлы. Метод испытаний на ударный изгиб при пониженной, комнатной и повышенных температурах.

9. ГОСТ 10243-75* (СТ СЭВ 2837-71). Сталь. Метод испытаний и оценки макроструктуры.

10. ГОСТ 18321-73* (СТ СЭВ 1934-79). Статистический контроль качества. Методы случайного отбора выборок штучной продукции.

11. ГОСТ 18442-80*. Контроль неразрушающий. Капиллярные методы. Общие требования.

12. ГОСТ 22536.1-77*. Сталь углеродистая и чугун нелегированный. Методы определения содержания общего углерода и графита.

13. ГОСТ 22536.2-87. Сталь углеродистая и чугун нелегированный. Методы определения серы.

14. ГОСТ 22536.3-77*. Сталь углеродистая и чугун нелегированный. Метод определения содержания фосфора,

15. ГОСТ 22536.4-77*. Сталь углеродистая и чугун нелегированный. Методы определения содержания кремния.

16. ГОСТ 22536.5-87. Сталь углеродистая и чугун нелегированный. Методы определения содержания марганца.

17. ГОСТ 22536.6-77*. Сталь углеродистая и чугун нелегированный. Метод определения содержания мышьяка.

18. ГОСТ 22762-77. Металлы и сплавы. Метод измерения твердости на пределе текучести вдавливанием шара.

19. ГОСТ 25546-82. Краны грузоподъемные. Режимы работы.

20. ГОСТ 25997-83. Сварка металлов плавлением. Статистическая оценка качества по результатам неразрушающего контроля.

Нормативные документы

21. СНиП 1.06.05-85. Положение об авторском надзоре проектных организаций за строительством предприятий, зданий и сооружений.

22. СНиП 2.01.07-85. Нагрузки и воздействия.

23. СНиП 2.03.11-85. Защита строительных конструкций от коррозии.

24. СНиП 2.09.02-85. Производственные здания.

25. СНиП 2.09.03-85. Сооружения промышленных предприятий.

26. СНиП II 23-81*. Стальные конструкции.

27. СНиП III-18-75. Металлические конструкции.

28. ТП 101-81*. Технические правила по экономному расходованию основных строительных материалов.

29. Правила устройства и безопасной эксплуатации грузоподъемных кранов.

Положения, пособия, рекомендации

30. Положение о проведении планово-предупредительного ремонта производственных зданий и сооружений/Госстрой СССР.- М.: Стройиздат, 1974.

31. Рекомендации по учету влияния дефектов и повреждений на эксплуатационную пригодность стальных конструкций производственных зданий. - М.: ЦНИИпроектстальконструкция им. Мельникова, 1987.

32. Рекомендации по расчету стальных конструкций на прочность по критериям ограниченных пластических деформаций.- М.: ЦНИИпроектстальконструкция им. Мельникова, 1985.

33. Рекомендации по обследованию и методике оценки технического состояния стальных конструкций производственных зданий.- М.: ЦНИИпроектстальконструкция, 1987.

34. Пособие по расчету и конструированию сварных соединений стальных конструкций (к СНиП II-23-81*)/ЦНИИСК им. Кучеренко.- М.: Стройиздат, 1984.

35. Рекомендации по кодированию информации о дефектах и повреждениях металлических конструкций.- М.: ЦНИИпроектстальконструкция им. Мельникова, 1984.

36. Рекомендации по оценке монтажной технологичности проектных решений усиления стальных конструкций в реконструируемых производственных зданиях ВНИПИпромстальконструкция/ЦНИИ-проектстальконструкция им. Мельникова.- М.: 1987.

СОДЕРЖАНИЕ

1. Общие положения. 1

2. Оценка технического состояния эксплуатируемых стальных конструкций. 3

Обследование конструкций, выявление дефектов и повреждений. 3

Оценка качества материала конструкций и соединений. назначение расчетных сопротивлений. 4

Определение нагрузок и воздействий. 7

Проверочный расчет конструкций. 10

Результаты оценки технического состояния конструкции. 15

3. Основные положения по проектированию усиления сохраняемых конструкций. 16

Общие положения. 16

Усиление балок. 17

Особенности усиления подкрановых балок. 19

Усиление стропильных ферм.. 20

Усиление колонн и поперечника в целом.. 23

Усиление эстакад, транспортерных галерей и опор трубопроводов. 26

Усиление опор воздушных линий электропередачи. 26

Требования, предъявляемые к технологии выполнения работ по усилению.. 27

4. Расчет конструкций при усилении их путем увеличений сечений. 28

Общие положения. 28

Присоединение элементов усиления. 31

Расчетное определение прогибов элементов, возникающих при усилении и сварке. 32

Расчет усиленных элементов на прочность. 34

Расчет усиленных элементов на устойчивость. 36

Оценка деформативности усиленных элементов. 38

Особенности статического расчета конструкций при усилении их элементов с помощью сварки. 38

5. Особенности проектирования и расчета отдельных видов усиления. 39

Усиление балок ламелями. 39

Усиление стенок балок наклонными ребрами. 41

Изменение способа крепления подкранового рельса. 43

Уменьшение расчетной длины сжатых элементов. 45

6. Усиление соединений и присоединение элементов усиления. 46

Сварные соединения. 46

Заклепочные и болтовые соединения. 49

Присоединение деталей усиления. 49

7. Устранение дефектов и повреждений. 50

Приложение 1 Данные из ранее действовавших государственных стандартов и технических условий на сталь. 54

Приложение 2 Определение снеговых нагрузок. 56

Приложение 3 Определение нагрузок от ветра. 61

Приложение 4 Таблицы для расчета усиления стальных конструкций с учетом влияния дефектов и повреждений. 66

Приложение 5 Оценка долговечности сварных подкрановых балок. 82

Приложение 6 Примеры расчета. 83

Приложение 7 Основные буквенные обозначения величин. 101

Список справочных документов. 102





© 2013 Ёшкин Кот :-)
