ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
(ГОССТРОЙ СССР)

_____________________________________________________________________

СБОРНИК
НОРМ ОТВОДА ЗЕМЕЛЬ
ДЛЯ СТРОИТЕЛЬСТВА
ЛИНЕЙНЫХ
СООРУЖЕНИЙ

Москва Стройиздат 1976

В настоящий сборник включены нормы отвода земель для строительства линейных сооружений, утвержденных Госстроем СССР в 1973 - 1975 гг.:

Нормы отвода земель для магистральных трубопроводов (СН 452-73).

Нормы отвода земель для предприятий рыбного хозяйства (СН 455-73).

Нормы отвода земель для магистральных водоводов и канализационных коллекторов (СН 456-73).

Нормы отвода земель для аэропортов (СН 457-74).

Нормы отвода земель для нефтяных и газовых скважин (СН 459-74).

Нормы отвода земель для линий связи (СН 461-74).

Нормы отвода земель для сооружения геологоразведочных скважин (СН 462-74).

Нормы отвода земель для электрических сетей напряжением 0,4 - 500 кВ (СН 465-74).

Нормы отвода земель для автомобильных дорог (СН 467-74).

Нормы отвода земель для железных дорог (СН 468-74).

Нормы отвода земель для мелиоративных каналов (СН 474-75).

Редактор - архит. Ю.В. Полянский (Госстрой СССР)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
(ГОССТРОЙ СССР)

______________________________________________________________________

НОРМЫ
ОТВОДА ЗЕМЕЛЬ
ДЛЯ МЕЛИОРАТИВНЫХ
КАНАЛОВ

СН 474-75

Утверждены

Государственным комитетом

Совета Министров СССР

по делам строительства 14 июля 1975 г.

Разработаны институтом «Гипроводхоз» Всесоюзного объединения «Союзводпроект» Минводхоза СССР и согласованы с Минсельхозом СССР и Гослесхозом СССР.

Редакторы - инженеры Е.А. Троицкий (Госстрой СССР), Д.Д. Тихонов (Гипроводхоз В/О «Союзводпроект» Минводхоза СССР).

Государственный комитет
Совета Министров СССР
по делам строительства
(Госстрой СССР)

Строительные нормы

СН 474-75

Нормы отвода земель для мелиоративных каналов

-

1. Настоящие нормы устанавливают ширину полос земель, отводимых в бессрочное (постоянное) и во временное (на период строительства) пользование для мелиоративных каналов (оросительных, осушительных, водосборно-сбросных, коллекторно-дренажных) с пропускной способностью воды не более 10 м3

Примечание. Ширина полос отвода земель для каналов с пропускной способностью воды более 10 м3/с, каналов, разрабатываемых взрывным методом, а также проходящих в районах, подверженных оползням и селям, и в населенных пунктах, должна определяться проектом, утвержденным в установленном порядке.

2. При выборе, отводе и использовании земель для мелиоративных каналов должны соблюдаться Основы водного законодательства Союза ССР и союзных республик, Основы земельного законодательства Союза ССР и союзных республик, а также Основные положения по восстановлению земель, нарушенных при разработке месторождений полезных ископаемых, проведения геологоразведочных, строительных и иных работ, утвержденные ГКНТ, Госстроем СССР, Минсельхозом СССР и Гослесхозом СССР от 30 июня 1971 г., и другие нормативные акты.

Внесены Минводхозом СССР

Утверждены
постановлением
Государственного комитета
Совета Министров СССР
по делам строительства
14 июля 1975 г. № 120

Срок введения
1 января 1976 г.

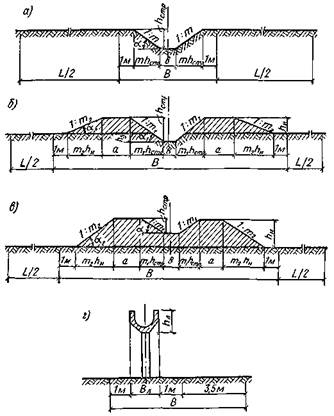

Рис. 1. Поперечные сечения каналов и лотка

а - канала в выемке; б - канала в полунасыпи (при  и канала в полувыемке (при ); в - канала в насыпи; г - сечение лотка.

В - ширина полосы отвода земель в бессрочное (постоянное) пользование; L - ширина полосы отвода земель во временное (на период строительства) пользование.

3. Ширина полос отвода земель, принимаемая в проектах строительства мелиоративных каналов, сооружаемых на землях гослесфонда, покрытых ценными лесными насаждениями, должна быть согласована с органами, в ведении которых находятся леса.

4. Полосы земель для мелиоративных каналов следует отводить на землях, не занятых сельскохозяйственными культурами в период производства работ, участками в соответствии с очередностью строительства, предусмотренной проектом.

5. Ширина полос земель, отводимых в бессрочное и во временное пользование для мелиоративных каналов, в зависимости от их размеров, должна приниматься для каналов, проходящих: в выемке (рис. 1, а), - по табл. 1, в полувыемке (рис. 1, б) - по табл. 2, в полунасыпи (рис. 1, б) - по табл. 3 и в насыпи (рис. 1, в) - по табл. 4.

Таблица 1

Параметры канала

Ширина полосы отвода земель, м

ширина по дну b, м

ctga

строительная глубина hСТР, м

в бессрочное пользование B

во временное пользование L

0,4

1

От 0,5 до 1

От 3,5 до 4,5

От 9 до 11

0,4

1,5

» 0,5 » 1

» 4 » 5,5

» 10 » 12

0,4

1

» 1 » 2

» 4,5 » 6,5

» 11 » 16

0,4

1,5

» 1 » 2

» 5,5 » 8,5

» 14 » 20

0,6

1

» 0,5 » 1

» 3,5 » 4,5

» 14 » 16

0,6

1,5

» 0,5 » 1

» 4 » 5,5

» 15 » 17

0,6

1

» 1 » 2

» 4,5 » 6,5

» 16 » 19

0,6

1,5

» 1 » 2

» 5,5 » 8,5

» 17 » 22

0,8

1

» 0,5 » 1

» 4 » 5

» 14 » 17

0,8

1,5

» 0,5 » 1

» 4,5 » 6

» 15 » 19

0,8

1

» 1 » 2

» 5 » 7

» 17 » 22

0,8

1,5

» 1 » 2

» 6 » 9

» 19 » 27

1

1

» 0,5 » 1

» 4 » 5

» 15 » 17

1

1,5

» 0,5 » 1

» 4,5 » 6

» 16 » 19

1

1

» 1 » 2

» 5 » 7

» 17 » 21

1

1,5

» 1 » 2

» 6 » 9

» 19 » 25

1

1,5

» 2 » 3

» 9 » 12

» 25 » 30

1,5

1

» 1 » 2

» 5,5 » 7,5

» 20 » 23

1,5

1,5

» 1 » 2

» 6,5 » 9,5

» 22 » 26

1,5

1,5

» 2 » 3

» 9,5 » 12,5

» 26 » 31

1,5

2

» 2 » 3

» 11,5 » 15,5

» 23 » 35

2

1

» 1 » 2

» 6 » 8

» 22 » 25

2

1,5

» 1 » 2

» 7 » 10

» 24 » 28

2

1,5

» 2 » 3

» 10 » 13

» 28 » 33

2

2

» 2 » 3

» 12 » 16

» 31 » 37

2,5

1,5

» 2 » 3

» 10,5 » 13,5

» 30 » 35

2,5

2

» 2 » 3

» 12,5 » 16

» 33 » 40

3

1,5

» 2 » 3

» 11 » 14

» 32 » 38

3

2

» 2 » 3

» 13 » 17

» 36 » 45

Таблица 2

Параметры канала

Ширина полосы отвода земель, м

ширина по дну b, м

ctga1

ctga2

строительная глубина hCTP, м

глубина выемки hв, м

ширина дамбы по верху a, м

в бессрочное пользование B

do временное пользование L

0,4

1

1,5

0,5

0,3

3

11

10

0,4

1

1,5

1

От 0,5 до 0,9

3

От 12,5 до 11,5

От 16 до 12

0,4

1,5

1,5

0,5

0,3

3

11,5

12

0,4

1,5

1,5

1

От 0,5 до 0,9

3

От 13,5 до 12,5

От 20 до 16

0,6

1

1,5

0,5

0,3

3

11

11

0,6

I

1,5

1

От 0,5 до 0,9

3

От 13 до 11,5

От 19 до 13

0,6

1,5

1,5

0,5

0,3

3

11,5

13

0,6

1,5

1,5

1

От 0,5 до 0,9

3

От 14 до 12,5

От 22 до 16

0,8

1

1,5

0,5

0,3

3

11,5

23

0,8

1

1,5

1

От 0,5 до 0,9

3

От 13 до 12

От 25 до 24

0,8

1

1,5

2

» 1 » 1,9

3

» 16,5 » 14

» 31 » 27

0,8

1,5

1,5

0,5

0,3

3

12

24

0,8

1,5

1,5

1

От 0,5 до 0,9

3

От 14 до 13

От 27 до 25

0,8

1,5

1,5

2

» 1 » 1,9

3

» 18,5 » 16

» 35 » 32

1

1

1,5

0,5

0,3

3

11,5

25

1

1

1,5

1

От 0,5 до 0,9

3

От 13 до 12

От 27 до 25

1

1

1,5

2

» 1 » 1,9

3

» 16,5 » 14

» 32 » 28

1

1,5

1,5

0,5

0,3

3

12

26

1

1,5

1,5

1

От 0,5 до 0,9

3

От 14 до 13

От 28 до 27

1

1,5

1,5

2

» 1 » 1,9

3

» 17 » 16

» 35 » 31

1,5

1

1,5

1

От 0,5 до 0,9

3

От 13,5 до 12,5

От 31 до 30

1,5

1

1,3

2

» 1 » 1,9

3

» 17 » 14,5

» 35 » 32

1,5

1,5

1,5

1

» 0,5 » 0,9

3

» 14,5 » 13,5

» 32 » 31

1,5

1,5

1,5

2

» 1 » 1,9

3

» 19 » 16,5

» 37 » 34

1,5

1,5

1,5

3

» 1,5 » 2,9

4

» 25,5 » 21,5

» 40 » 38

2

1

1,5

1

» 0,5 » 0,9

4

» 16 » 15

» 35 » 34

2

1

1,5

2

» 1 » 1,9

4

» 20 » 17

» 40 » 37

2

1,5

1,5

1

» 0,5 » 0,9

4

» 17 » 16

» 38 » 35

2

1,5

1,5

2

» 1 » 1,9

4

» 21,5 » 19

» 42 » 39

2

1,5

1,5

3

» 1,5 » 2,9

4

» 26 » 22

» 46 » 42

2

2

2

2

» 1 » 1,9

4

» 25 » 21

» 45 » 41

2

2

2

3

» 1,5 » 2,9

4

» 31 » 25

» 50 » 45

2,5

1,5

1,5

2

» 1 » 1,9

4

» 22 » 20

» 43 » 40

2,5

1,5

1,5

3

» 1,5 » 2,9

4

» 27 » 22,5

» 52 » 44

2,5

2

2

2

» 1 » 1,9

4

» 25,5 » 21,5

» 50 » 43

2,5

2

2

3

» 1,5 » 2,9

4

» 31,5 » 25,5

» 60 » 50

3

1,5

1,5

2

» 1 » 1,9

4

» 22,5 » 20

» 49 » 45

3

1,5

1,5

3

» 1,5 » 2,9

4

» 27 » 23

» 57 » 48

3

2

2

2

» 1 » 1,9

4

» 26 » 22

» 55 » 47

3

2

2

3

» 1,5 » 2,9

4

» 32 » 26

» 65 » 55

Таблица 3

Параметры канала

Ширина полосы отвода земель, м

ширина по дну b, м

ctga1

ctga2

строительная глубина hСТР, м

высота насыпи hн, м

ширина дамбы по верху a, м

в бессрочное пользование B

во временное пользование L

0,4

1

1,5

0,5

0,3

3

11

20

0,4

1

1,5

1

От 0,5 до 0,9

3

От 12,5 до 14

От 22 до 24

0,4

1,5

1,5

0,5

0,3

3

11,5

21

0,4

1,5

1,5

1

От 0,5 до 0,9

3

От 13,5 до 15

От 23 до 25

0,6

1

1,5

0,5

0,3

3

11

20

0,6

1

1,5

1

От 0,5 до 0,9

3

От 13 до 14

От 23 до 24

0,6

1,5

1,5

0,5

0,3

3

11,5

21

0,6

1,5

1,5

1

От 0,5 до 0,9

3

От 14 до 15

От 24 до 25.

0,8

1

1,5

0,5

0,3

3

11,5

21

0,8

1

1,5

1

От 0,5 до 0,9

3

От 13 до 14

От 23 до 24

0,8

1

1,5

2

» 1 » 1,9

3

» 16,5 » 19

» 27 » 30

0,8

1,5

1,5

0,5

0,3

3

12

21

0,8

1,5

1,5

1

От 0,5 до 0,9

3

От 14 до 15

От 24 до 25

0,8

1,5

1,5

2

» 1 » 1,9

3

» 18,5 » 21

» 30 » 33

1

1

1,5

0,5

0,3

3

11,5

22

1

1

1,5

1

От 0,5 до 0,9

3

От 13 до 14,5

От 26 до 30

1

1

1,5

2

» 1 » 1,9

3

» 16,5 » 19,5

» 35 » 43

1

1,5

1,5

0,5

0,3

3

12

23

1

1,5

1,5

1

От 0,5 до 0,9

3

От 14 до 15,5

От 29 до 33

1

1,5

1,5

2

» 1 » 1,9

3

» 18,5 » 21,5

» 40 » 48

1,5

1

1,5

1

» 0,5 » 0,9

3

» 13,5 » 15

» 25 » 27

1,5

1

1,5

2

От 1 до 1,9

3

От 17 до 20

От 29 до 32

1,5

1,5

1,5

1

» 0,5 » 0,9

3

» 14,5 » 16

» 26 » 28

1,5

1,5

1,5

2

» 1 » 1,9

3

» 19 » 22

» 31 » 34

1,5

1,5

1,5

3

» 1,5 » 2,9

3

» 23,5 » 28

» 36 » 41

1,5

2

2

2

» 1 » 1,9

4

» 24,5 » 28

» 37 » 41

1,5

2

2

3

» 1,5 » 2,9

4

» 30,5 » 36

» 44 » 50

2

1

1,5

1

» 0,5 » 0,9

4

» 16 » 17,5

» 40 » 42

2

1

1,5

2

» 1 » 1,9

4

» 19,5 » 22,5

» 44 » 47

2

1,5

3

1

» 0,5 » 0,9

4

» 19,5 » 21,5

» 44 » 46

2

1,5

3

2

» 1 » 1,9

4

» 25,5 » 30,5

» 51 » 54

2

1,5

3

3

» 1,5 » 2,9

4

» 31,5 » 39,5

» 58 » 67

2

2

3

2

» 1 » 1,9

4

» 27,5 » 32,5

» 53 » 59

2

2

3

3

» 1,5 » 2,9

4

» 34,5 » 42,5

» 51 » 70

2,5

1,5

3

2

» 1 » 1,9

4

» 26 » 31

» 45 » 54

2,5

1,5

3

3

» 1,5 » 2,9

4

» 32 » 40

» 52 » 70

2,5

2

3

2

» 1 » 1,9

4

» 28 » 33

» 49 » 57

2,5

2

3

3

» 1,5 » 2,9

4

» 35 » 43

» 61 » 75

3

1,5

1,5

2

» 1 » 1,9

4

» 22,5 » 25,5

» 46 » 53

3

1,5

1,5

3

» 1,5 » 2,9

4

» 27 » 31,5

» 56 » 66

3

2

2

2

» 1 » 1,9

4

» 26 » 29,5

» 54 » 64

3

2

2

3

» 1,5 » 2,9

4

» 32 » 37,5

» 68 » 80

Таблица 4

Параметры канала

Ширина полосы отвода земель, м

ширина по дну b, м

ctga1

ctga2

строительная глубина hстр, м

высота насыпи hн, м

ширина дамбы по верху a, м

в бессрочное пользование B

во временное пользование L

0,6

1

1,5

От 0,5 до 1

От 0,6 до 1,1

3

От 12 до 14,5

От 47 до 49

0,6

1,5

1,5

» 0,5 » 1

» 0,6 » 1,1

3

» 12,5 » 15,5

» 48 » 50

0,8

1

1,5

» 0,5 » 1

» 0,6 » 1,1

3

» 12,5 » 15

» 48 » 50

0,8

1

1,5

» 1 » 2

» 1,1 » 2,1

3

» 15 » 20

» 50 » 54

0,8

1,5

1,5

» 0,5 » 1

» 0,6 » 1,1

3

» 13 » 16

» 48 » 51

0,8

1,5

1,5

» 1 » 2

» 1,1 » 2

3

» 16 » 22

» 51 » 56

1

1

1,5

» 0,5 » 1

» 0,6 » 1,1

3

» 12,5 » 15

» 48 » 51

1

1

1,5

» 1 » 2

» 1,1 » 2,1

3

» 15 » 20

» 51 » 56

1

1,5

1,5

» 0,5 » 1

» 0,6 » 1,1

3

» 13 » 16

» 49 » 52

1

1,5

2

» 1 » 2

» 1,1 » 2,1

3

» 17,5 » 24,5

» 53 » 60

1,5

1

1,5

» 1 » 2

» 1,1 » 2,1

3

» 15,5 » 20,5

» 50 » 54

1,5

1,5

2

» 1 » 2

» 1,1 » 2,1

3

» 18 » 25

» 52 » 58

1,5

1,5

3

» 2 » 3

» 2,1 » 3,1

4

» 31,5 » 40,5

» 63 » 70

1,5

2

3

» 2 » 3

» 2,1 » 3,1

4

» 33,5 » 43,5

» 64 » 72

2

1

1,5

» 1 » 2

» 1,1 » 2,1

4

» 18 » 23

» 54 » 59

2

1,5

2

» 1 » 2

» 1,1 » 2,1

4

» 20,5 » 27,5

» 57 » 64

2

1,5

2

» 2 » 3

» 2,1 » 3,1

4

» 27,5 » 34,5

» 64 » 71

2

2

3

» 2 » 3

» 2,1 » 3,1

4

» 34 » 44

» 70 » 81

2,5

1,5

2

» 2 » 3

» 2,1 » 3,1

4

» 28 » 35

» 70 » 79

2,5

2

3

» 2 » 3

» 2,1 » 3,1

4

» 34,5 » 44,5

» 77 » 85

3

1,5

2

» 2 » 3

» 2,1 » 3,1

4

» 28,5 » 35,5

» 75 » 85

3

2

3

» 2 » 3

» 2,1 » 3,1

4

» 35 » 45

» 84 » 100

Примечания к табл. 1 - 4: 1. Ширина полос земель, отводимых в бессрочное и во временное пользование, установленная в таблицах 1 - 4, определена с учетом предохранительной полосы шириной 1 м с каждой стороны от бровки канала при прохождении канала в выемке или от подошвы дамбы при прохождении канала в полувыемке, полунасыпи и насыпи.

2. В ширину полос земель, отводимых во временное пользование включены полосы, занимаемые отвалами и резервами, которые по окончании работ должны быть приведены в состояние, пригодное для использования в сельском хозяйстве.

3. При проектировании каналов в просадочных грунтах ширина предохранительной полосы при деформации от просадки грунтов до 0,2 м должна приниматься 5 м, св. 0,2 до 0,5 м - 7 м, св. 0,5 м - 10 м.

Ширина предохранительной полосы после завершения просадочных деформаций по трассе канала должна приниматься 1 м.

4. При проектировании мелиоративных каналов для орошения земель водой повышенной мутности, обусловливающей необходимость очистки каналов в вегетационный период, ширина предохранительной полосы должна определяться проектом, утвержденным в установленном порядке.

5. Наибольшие (наименьшие) значения ширины полос отвода земель в бессрочное и во временное пользование соответствуют для каналов, проходящих:

в выемке (табл. 1) - наибольшим (наименьшим) значениям строительных глубин (hстр);

в полувыемке (табл. 2) - наименьшим (наибольшим) значениям глубин выемки (hв);

в полунасыпи (табл. 3) - наибольшим (наименьшим) значениям высот насыпи (hн);

в насыпи (табл. 4) - наибольшим (наименьшим) значениям строительных глубин (hстр), и высот насыпи (hн).

При промежуточных значениях hстр, hв, hн, отличающихся от значений, приведенных в таблицах 1 - 4, ширина полос отвода земель должна определяться по интерполяции.

6. Для каналов с расходом до 10 м3/сек, но строительной глубиной более трех метров или проходящих в неустойчивых грунтах, величина заложения откосов и ширина полосы отвода земель определяется проектом.

6. Ширина отводимых в бессрочное пользование полос земель для лотковой оросительной сети (рис. 1, г) должна приниматься при высоте лотка (параболического, полукруглого и эллиптического сечения) 0,4 м - 7 м, при высоте лотка от 0,6 до 0,8 м - 8 м и при высоте лотка от 1 до 1,4 м - 9 м.

Примечание. В ширину полос отвода земель для лотковой сети включена земля, на которой должны быть размещены предохранительная полоса и эксплуатационная дорога.

7. В случаях, когда по условиям эксплуатации требуется проезд вдоль канала, площадь дополнительно отводимой земли для него определяется проектом.



© 2013 Ёшкин Кот :-)
