ГОСТ Р МЭК 61784-3-1-2016

Промышленные сети. Профили. Часть 3-1. Функциональная безопасность полевых шин. Дополнительные спецификации для CPF 1

Обозначение:	ГОСТ Р МЭК 61784-3-1-2016
Обозначение англ:	GOST R IEC 61784-3-1-2016
Статус:	принят
Название рус.:	Промышленные сети. Профили. Часть 3-1. Функциональная безопасность полевых шин. Дополнительные спецификации для CPF 1
Название англ.:	Industrial communications networks. Profiles. Part 3-1. Functional safety fieldbuses. Additional specifications for CPF 1
Дата добавления в базу:	05.05.2017
Дата актуализации:	05.05.2017
Дата введения:	30.11.2016
Дата окончания срока действия:	01.01.2018

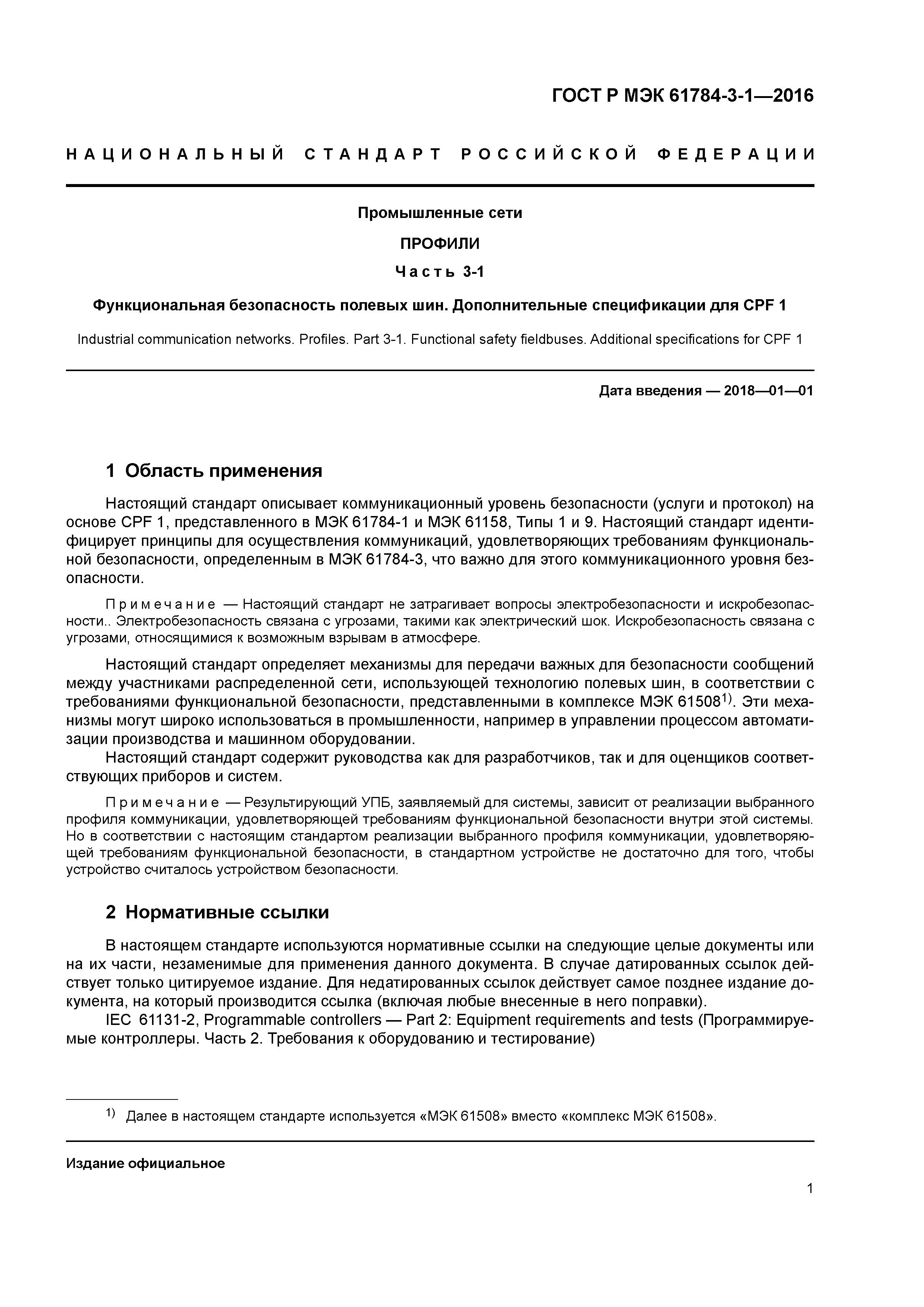

Область применения:	Стандарт описывает коммуникационный уровень безопасности (услуги и протокол) на основе CPF 1, представленного в МЭК 61784-1 и МЭК 61158, Типы 1 и 9. Стандарт идентифицирует принципы для осуществления коммуникаций, удовлетворяющих требованиям функциональной безопасности, определенным в МЭК 61784-3, что важно для этого коммуникационного уровня безопасности. Стандарт определяет механизмы для передачи важных для безопасности сообщений между участниками распределенной сети, использующей технологию полевых шин, в соответствии с требованиями функциональной безопасности, представленными в комплексе МЭК 61508. Эти механизмы могут широко использоваться в промышленности, например в управлении процессом, автоматизации производства и машинном оборудовании. Стандарт содержит руководства, как для разработчиков, так и для оценщиков соответствующих приборов и систем.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения    3.1 Термины и определения    3.2 Обозначения и сокращения    3.3 Условные обозначения 4 Обзор FSPC 1/1 (FOUNDATION Fieldbus TM SIS)    4.1 Общие положения    4.2 Основные концепции FSPC 1/1    4.3 Основные компоненты FSPC 1/1    4.4 Связь с базовой эталонной моделью ИСО ВОС 5 Общие положения    5.1 Внешние документы, предоставляющие спецификации для профиля    5.2 Функциональные требования безопасности    5.3 Меры безопасности    5.4 Структура коммуникационного уровня безопасности . .    5.5 Связи с FAL (и DLL, PhL) 6 Услуги коммуникационного уровня безопасности    6.1 Прикладной процесс    6.2 Функциональные блоки прикладных процессов    6.3 Коммуникации устройство-устройство    6.4 Профили    6.5 Описания устройств    6.6 Распространенные форматы файлов    6.7 Информация о конфигурации 7 Протокол коммуникационного уровня безопасности    7.1 Формат PDU безопасности    7.2 Расширения протокола для применения в системах, связанных с безопасностью    7.3 Средство коммуникаций 8 Управление коммуникационным уровнем безопасности    8.1 Обзор    8.2 Коммуникации SMK    8.3 Услуги FMS    8.4 Услуги SMK    8.5 Конфигурация и запуск коммуникационного уровня безопасности 9 Системные требования    9.1 Индикаторы и коммутаторы    9.2 Указания по установке    9.3 Время реакции функции безопасности    9.4 Длительность запросов    9.5 Ограничения для вычислений характеристик системы    9.6 Обслуживание    9.7 Руководство по безопасности 10 Оценка Приложение А (справочное) Дополнительная информация для профилей коммуникаций, удовлетворяющих требованиям функциональной безопасности, CPF 1 Приложение В (справочное) Информация для оценки профилей коммуникаций, удовлетворяющих требованиям функциональной безопасности, CPF 1 Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Библиография
Разработан:	ООО Корпоративные электронные системы
Утверждён:	30.11.2016 Федеральное агентство по техническому регулированию и метрологии (1883-ст)
Издан:	Стандартинформ (2017 г. )
Расположен в:	Техническая документация Электроэнергия ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ, ЗАЩИТА ЧЕЛОВЕКА ОТ ВОЗДЕЙСТВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ. БЕЗОПАСНОСТЬ Безопасность механизмов Экология ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ, ЗАЩИТА ЧЕЛОВЕКА ОТ ВОЗДЕЙСТВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ. БЕЗОПАСНОСТЬ Безопасность механизмов
Нормативные ссылки:	ГОСТ Р МЭК 61511-1-2011 «Безопасность функциональная. Системы безопасности приборные для промышленных процессов. Часть 1. Термины, определения и технические требования» ГОСТ Р МЭК 61508-2-2012 «Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 2. Требования к системам» ГОСТ Р МЭК 61508-3-2012 «Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 3. Требования к программному обеспечению» ГОСТ Р МЭК 61508-4-2012 «Функциональная безопасность систем электрических, электронных, программируемых электронных связанных с безопасностью. Часть 4. Термины и определения» ГОСТ IEC 61131-2-2012 «Контроллеры программируемые. Часть 2. Требования к оборудованию и испытания» ГОСТ Р МЭК 61508-1-2012 «Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 1. Общие требования» ГОСТ Р МЭК 61508-5-2012 «Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 5. Рекомендации по применению методов определения уровней полноты безопасности» ГОСТ Р МЭК 61508-6-2012 «Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 6. Руководство по применению ГОСТ Р МЭК 61508-2 и ГОСТ Р МЭК 61508-3» ГОСТ Р МЭК 61508-7-2012 «Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью. Часть 7. Методы и средства»
