Скачать ГОСТ Р 57356-2016 Конструкции ограждающие строительные и их элементы. Метод расчета сопротивления теплопередаче и коэффициента теплопередачиДата актуализации: 10.08.2017 ГОСТ Р 57356-2016
Конструкции ограждающие строительные и их элементы. Метод расчета сопротивления теплопередаче и коэффициента теплопередачиОбозначение: | ГОСТ Р 57356-2016 | Обозначение англ: | GOST R 57356-2016 | Статус: | принят | Название рус.: | Конструкции ограждающие строительные и их элементы. Метод расчета сопротивления теплопередаче и коэффициента теплопередачи | Название англ.: | Building components and building elements. Calculation method of thermal resistance and thermal transmittance | Дата добавления в базу: | 05.05.2017 | Дата актуализации: | 05.05.2017 | Дата введения: | 13.12.2016 | Дата окончания срока действия: | 01.07.2017 | Область применения: | Стандарт содержит метод расчета сопротивления теплопередаче и коэффициента теплопередачи фрагментов конструкций зданий, содержащих исключительно плоские элементы, исключая двери, окна и другие светопрозрачные ограждения, ограждающие конструкции, не несущие нагрузку и которые участвуют в процессе теплопередачи в землю, а также плоские элементы конструкций, которые рассчитываются на проникновение через них воздуха, при проектировании зданий за рубежом. Метод расчета основывается на расчетных теплопроводностях, или коэффициентах теплопередачи, или сопротивлении теплопередаче материалов и изделий, которые относятся к настоящей области применения. Рассматриваемый метод применяется исключительно для плоских элементов фрагментов ограждающих конструкций, которые состоят из термически однородных слоев (при этом в их состав могут быть включены воздушные прослойки). Другие случаи выходят за пределы области применения настоящего стандарта. Настоящий стандарт содержит ориентировочный метод расчета, который может быть использован для фрагментов конструкций, содержащих некоторые теплотехнические неоднородности (влияние металлических крепежных средств) с помощью поправочного коэффициента, рассмотренного в приложении D. Настоящий стандарт находит применение для расчетов энергопотребления и обеспечения тепловых потребностей, который образуются из-за необходимости компенсировать теплопередачу через указанные конструкции при выполнении соответствующих проектных работ на территории стран, состоящих в международной организации ИСO, за исключением Российской Федерации. На территории Российской Федерации методики, используемые в настоящем стандарте, могут применяться для справочных расчетов. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения, условные обозначения и единицы измерения 3.1 Термины и определения 3.2 Условные обозначения и единицы измерения 4 Методы расчета 5 Сопротивление теплопередаче и термическое сопротивление 5.1 Термическое сопротивление однородных слоев 5.2 Сопротивление теплоотдаче на поверхностях конструкций 5.3 Сопротивление теплопередаче воздушных прослоек 5.4 Термическое сопротивление неотапливаемых пространств 6 Приведенное сопротивление теплопередаче фрагмента ограждающей конструкции 6.1 Приведенное сопротивление теплопередаче фрагмента ограждающей конструкции, состоящего из термически однородных слоев 6.2 Приведенное сопротивление теплопередаче фрагмента ограждающей конструкции, состоящего из термически однородных и неоднородных слоев 7 Коэффициент теплопередачи Приложение А (обязательное) Сопротивление теплоотдаче на поверхности конструкции Приложение В (обязательное) Сопротивление теплопередаче воздушных прослоек Приложение С (обязательное) Расчет коэффициента теплопередачи фрагментов конструкций со слоями, толщина которых изменяется по линейной зависимости Приложение D (обязательное) Поправочные коэффициенты для коррекции коэффициента теплопередачи Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам | Разработан: | НИИСФ РААСН ФГУП СТАНДАРТИНФОРМ
| Утверждён: | 13.12.2016 Федеральное агентство по техническому регулированию и метрологии (2026-ст)
| Издан: | Стандартинформ (2017 г. )
| Расположен в: |
| Нормативные ссылки: | |

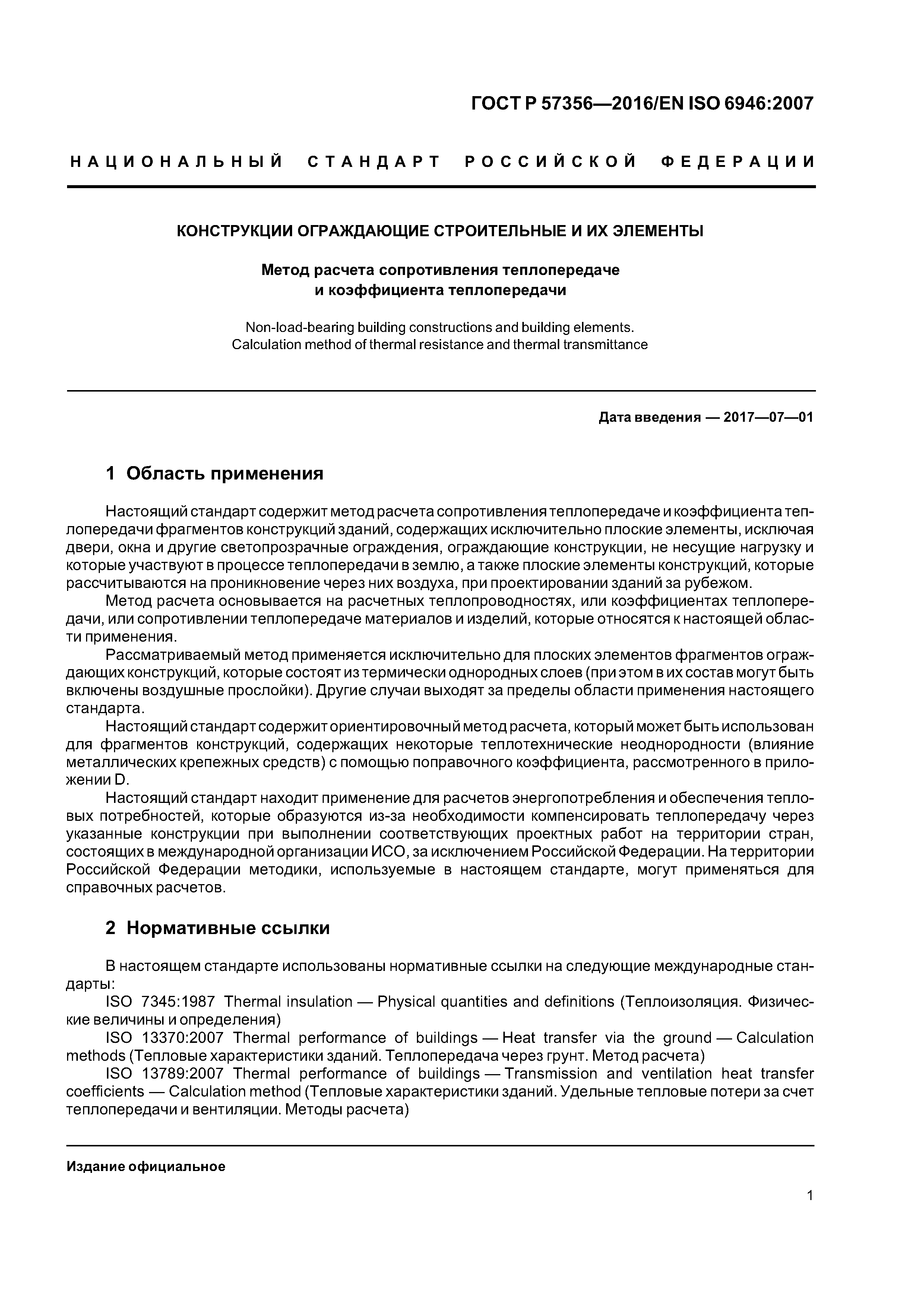

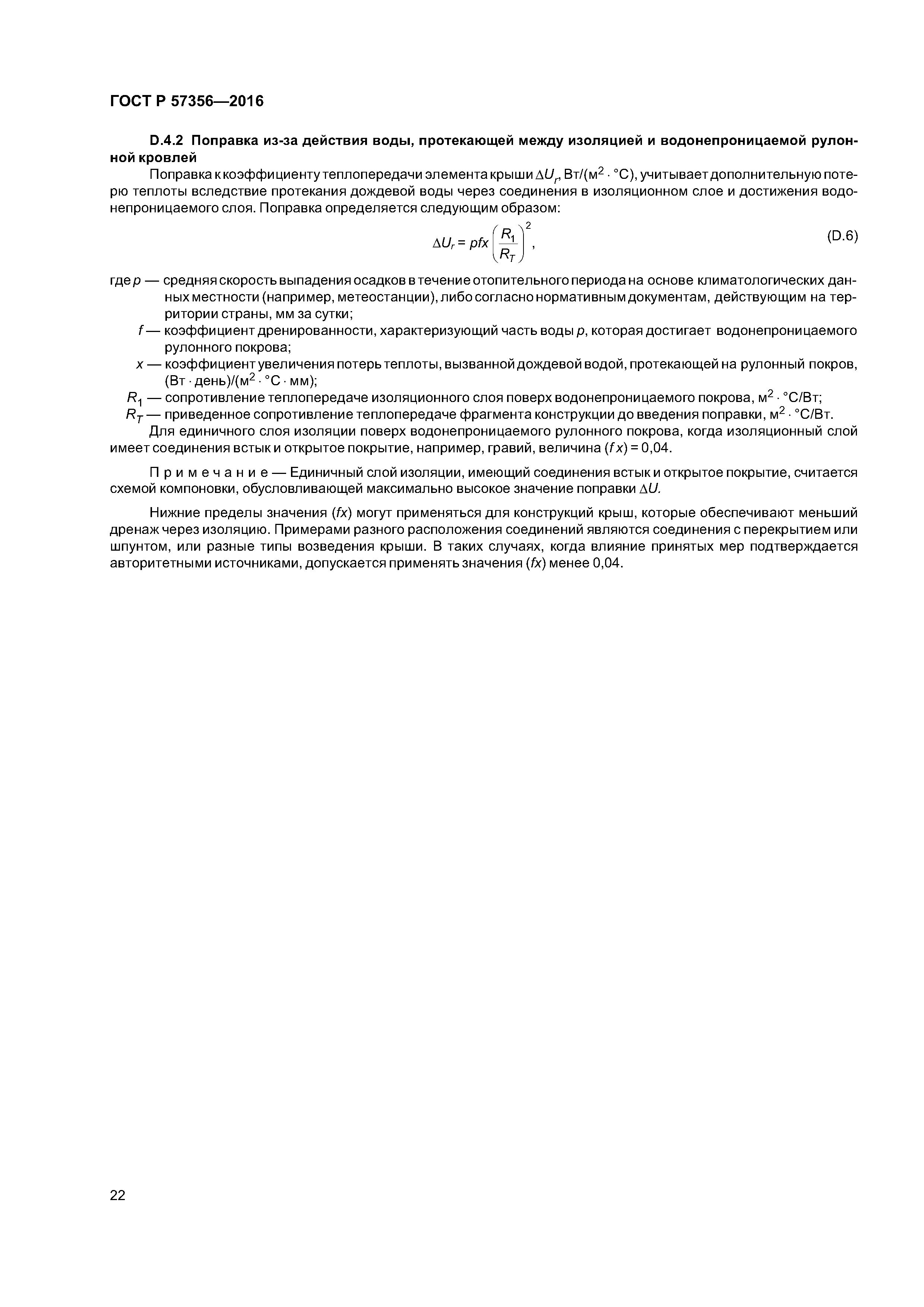

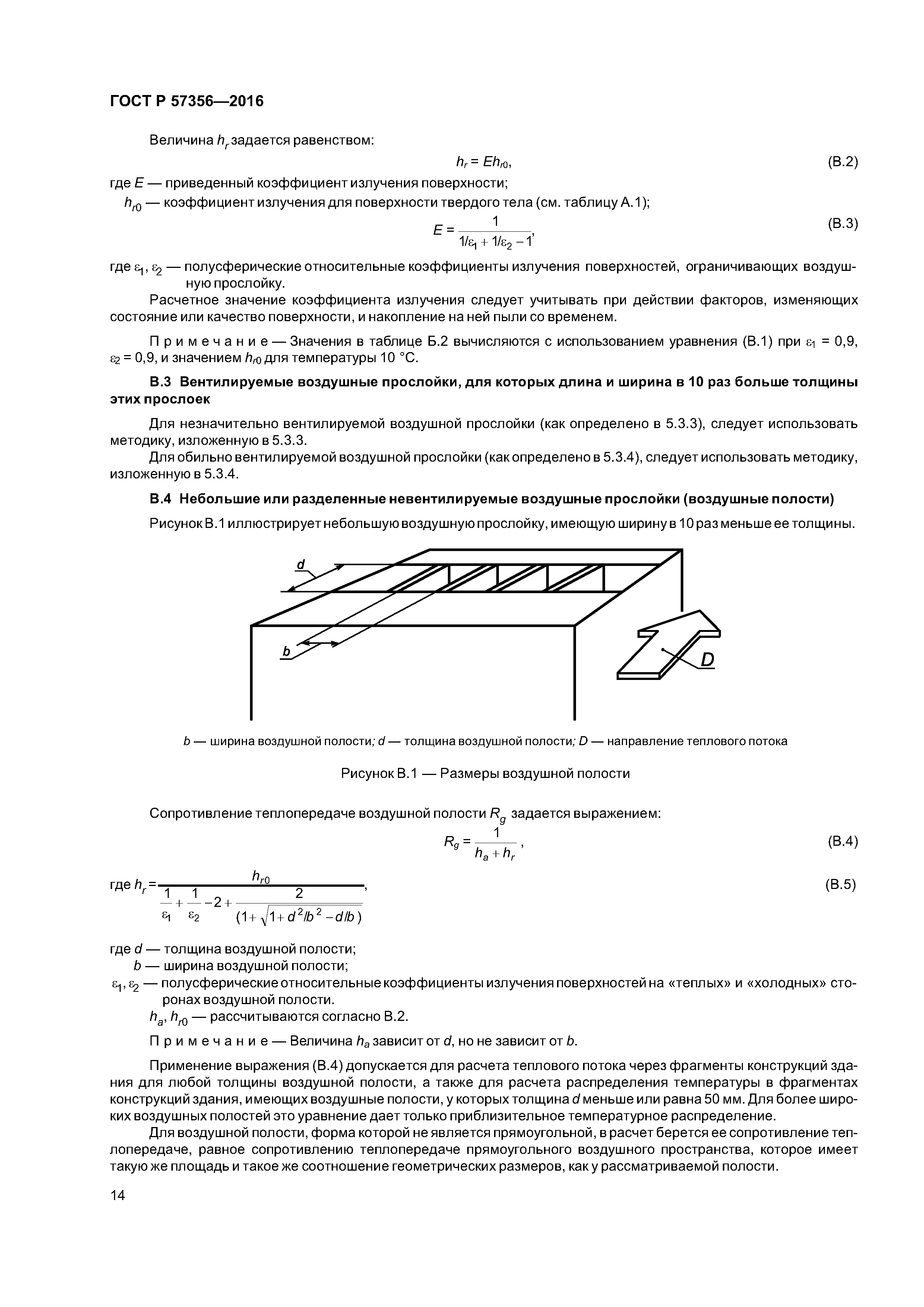

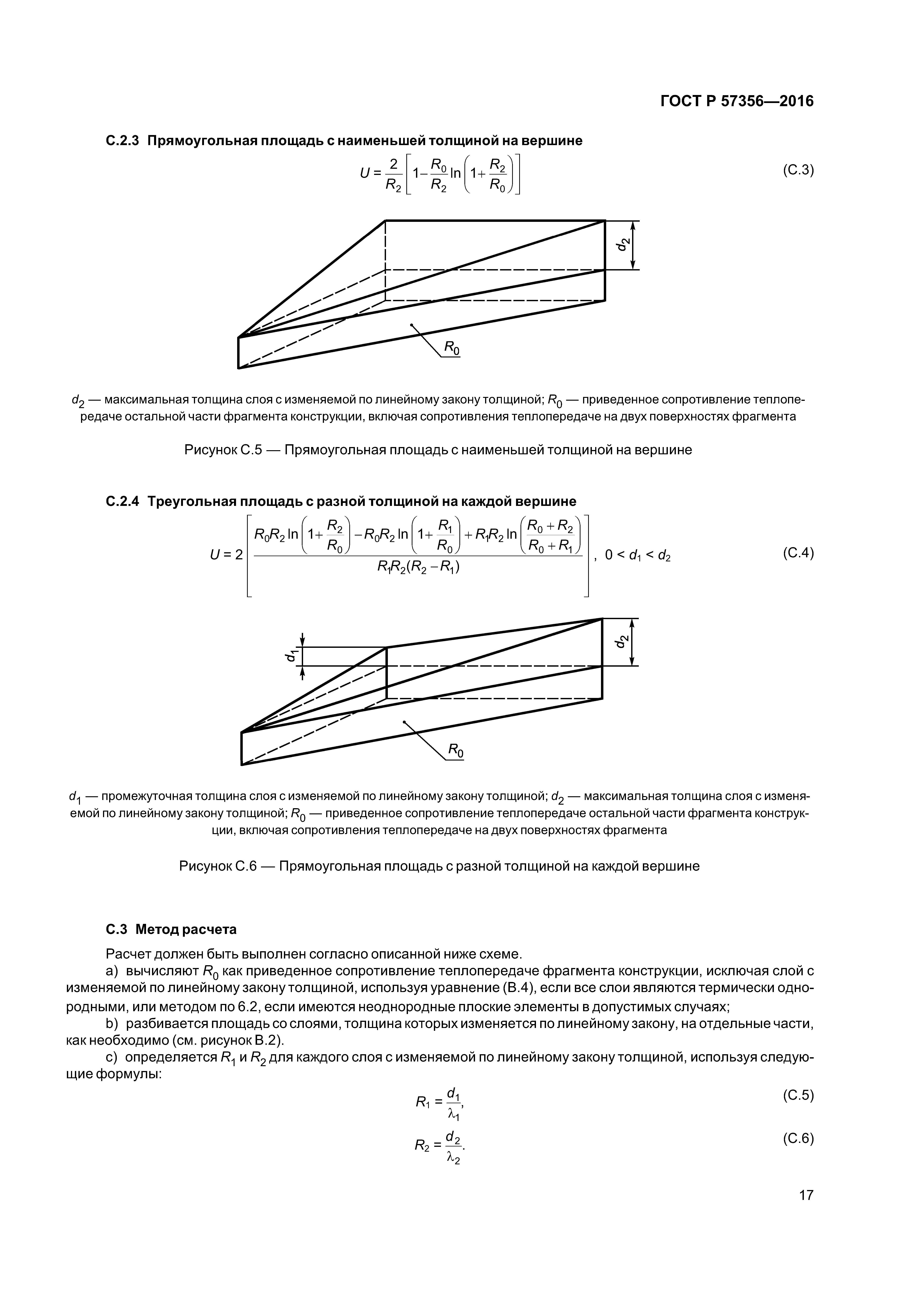

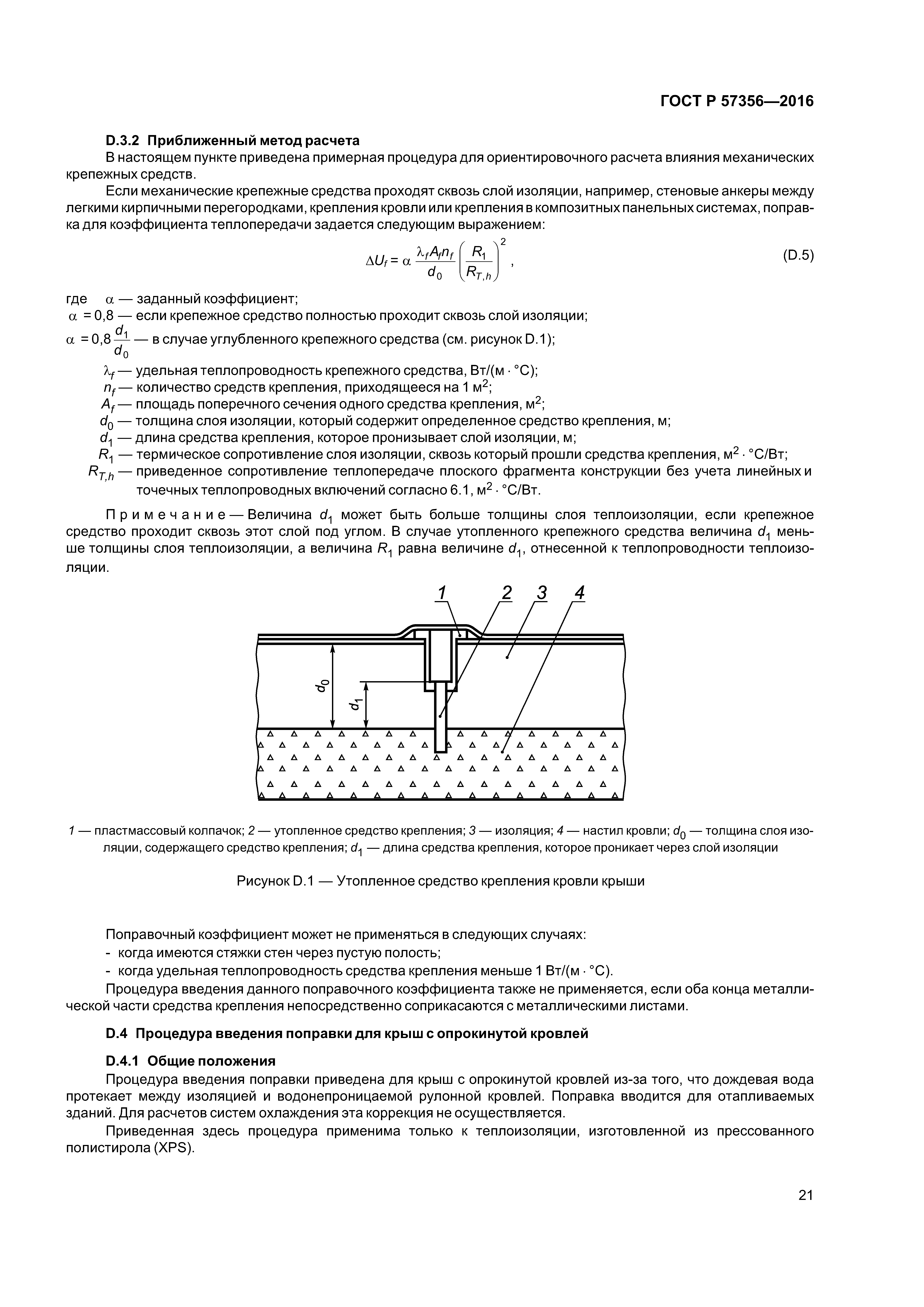

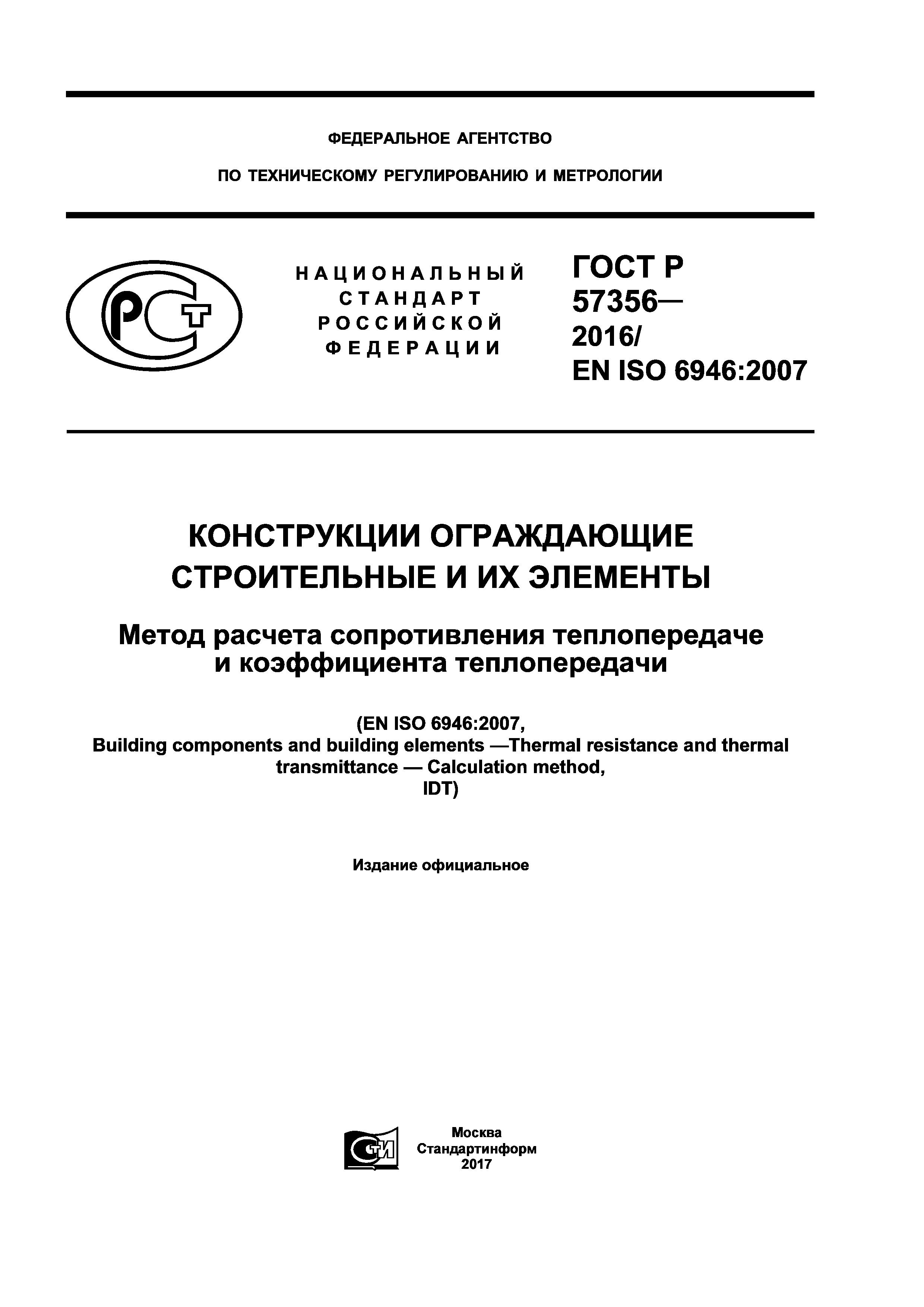

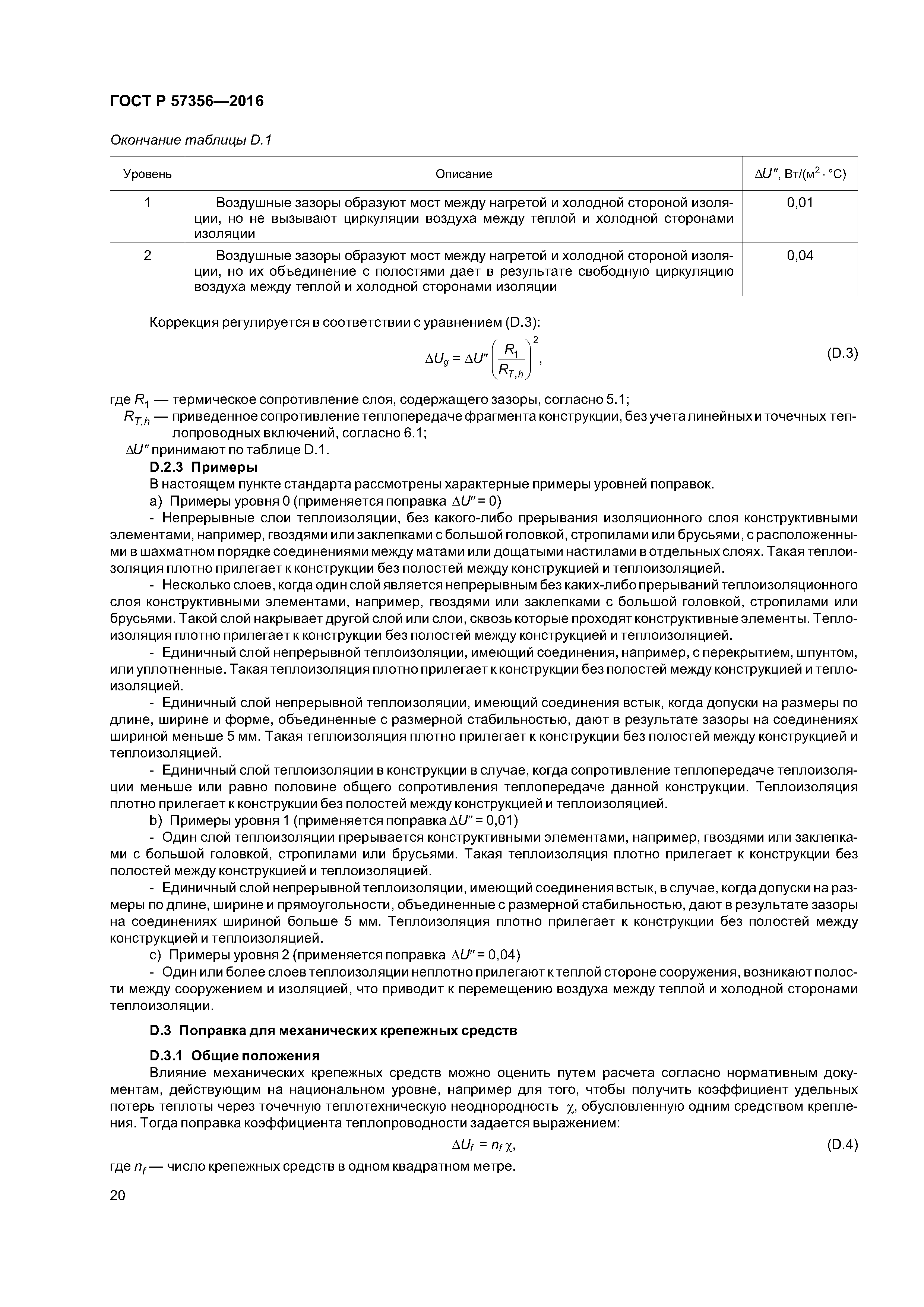

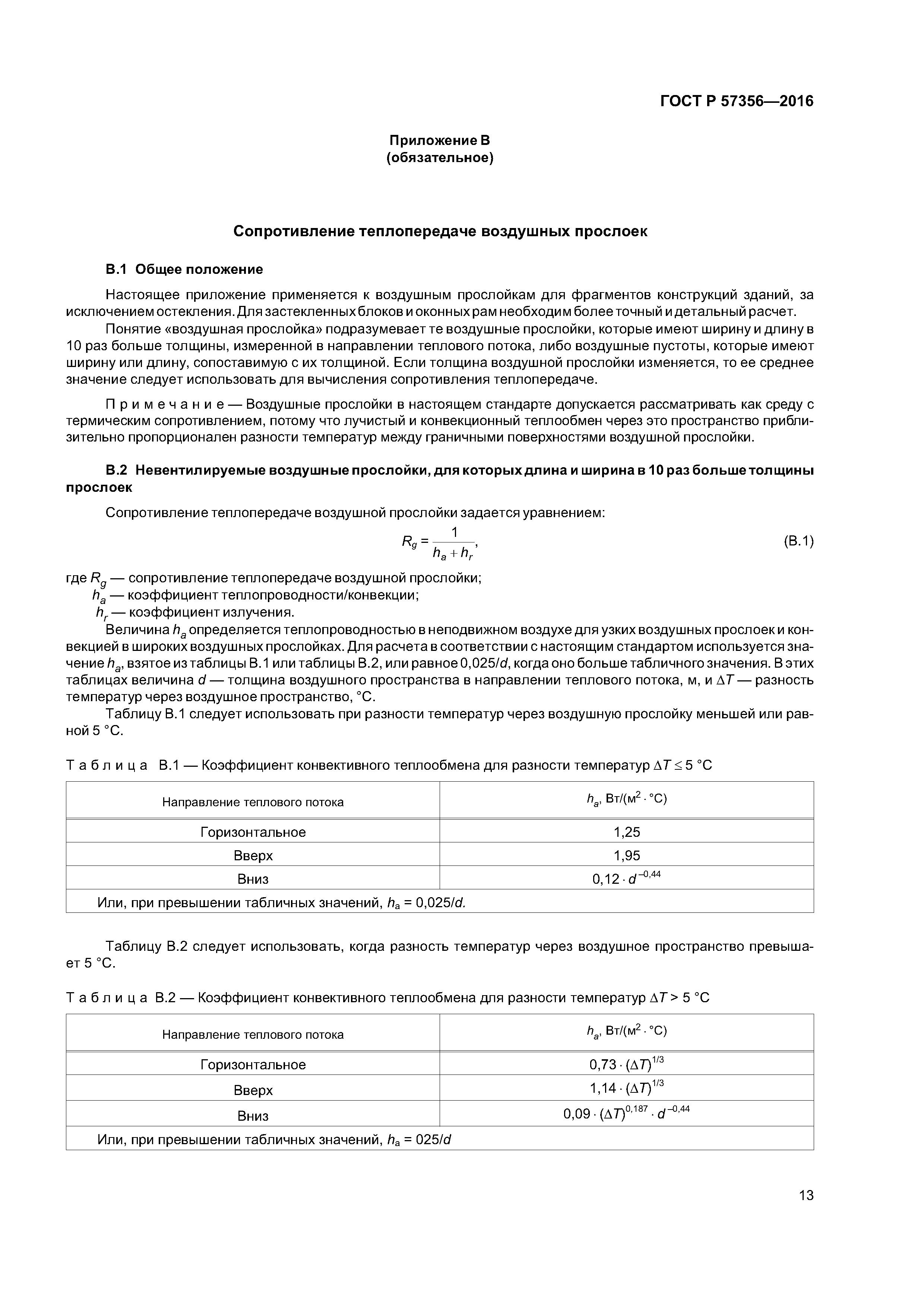

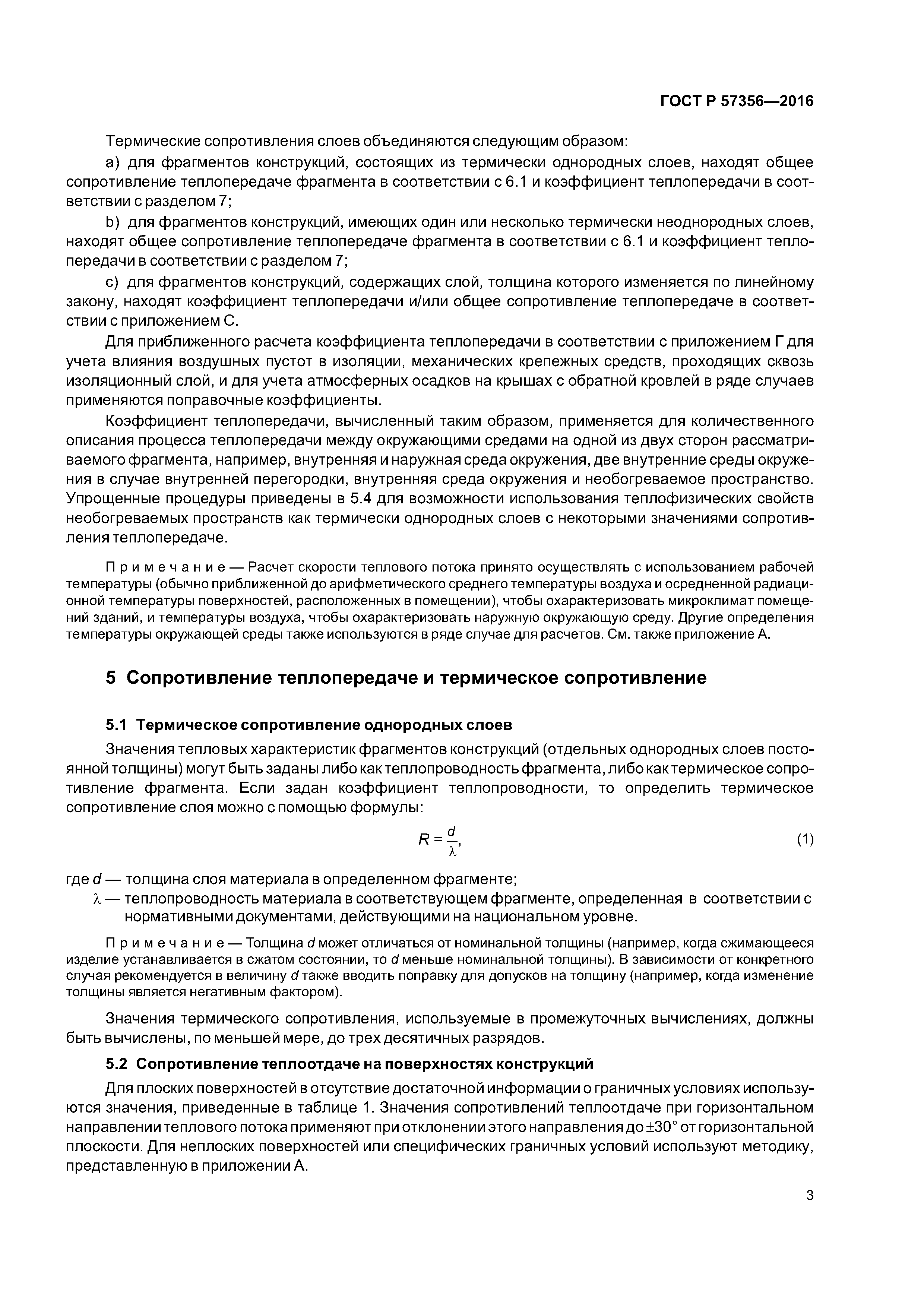

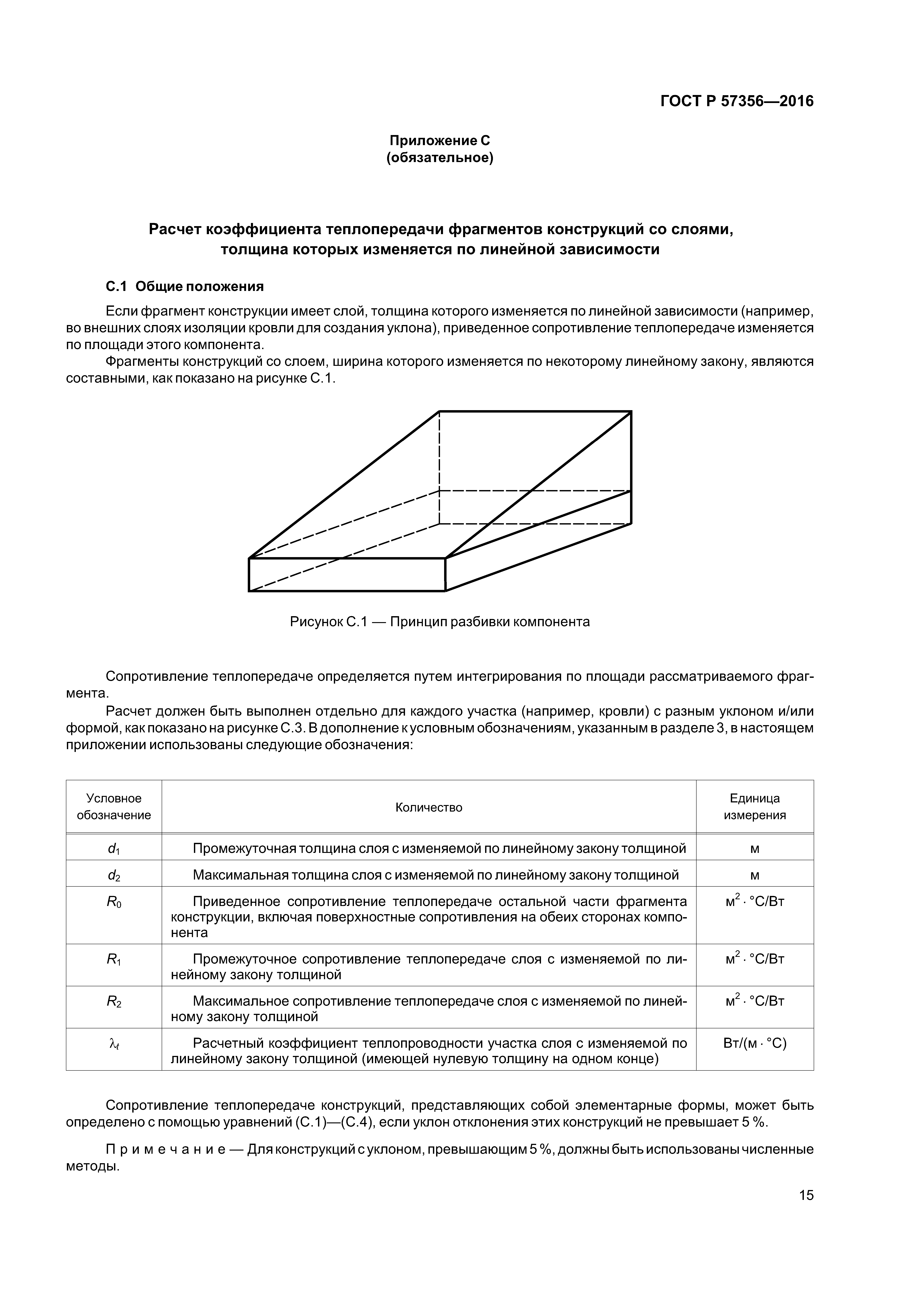

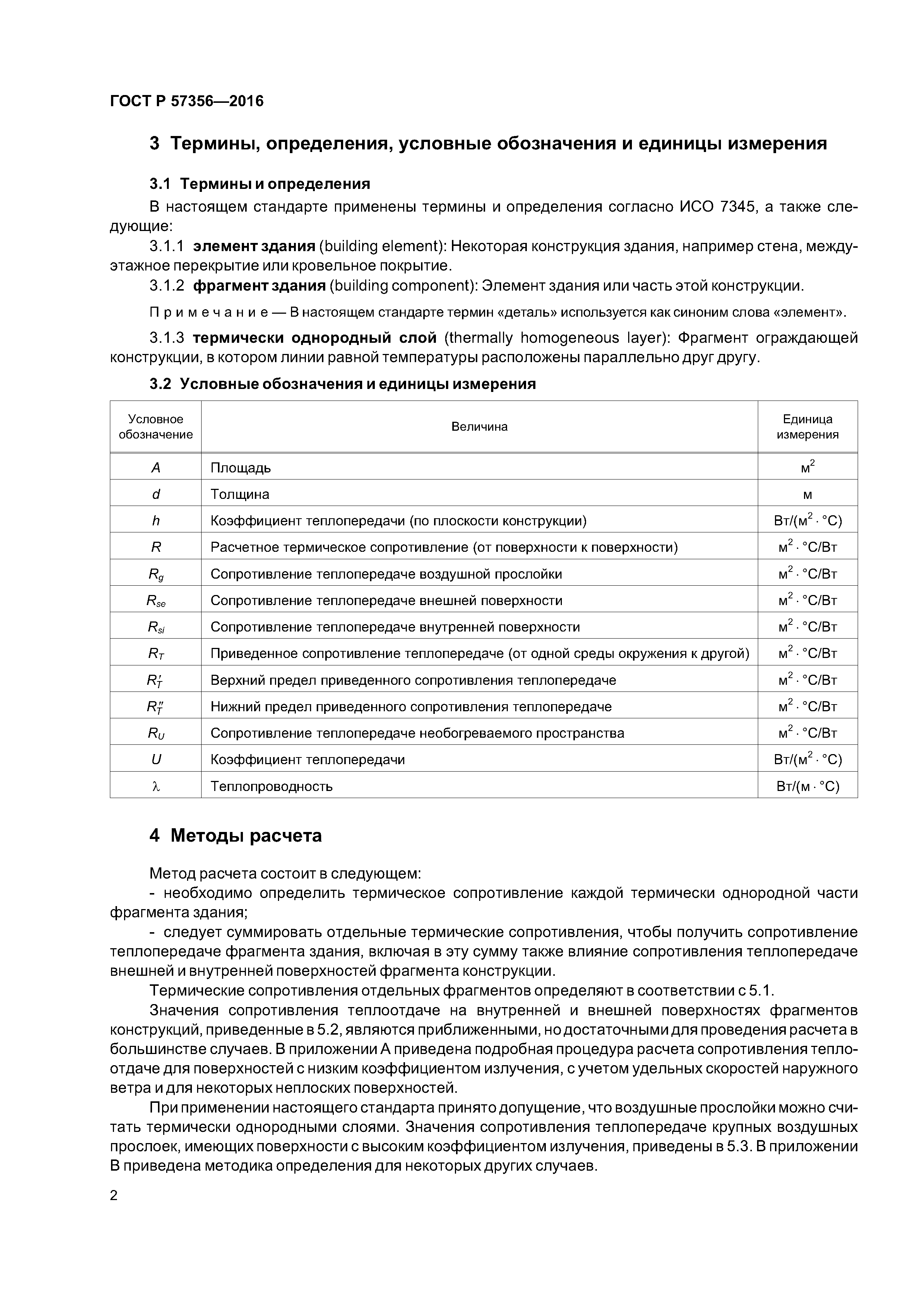

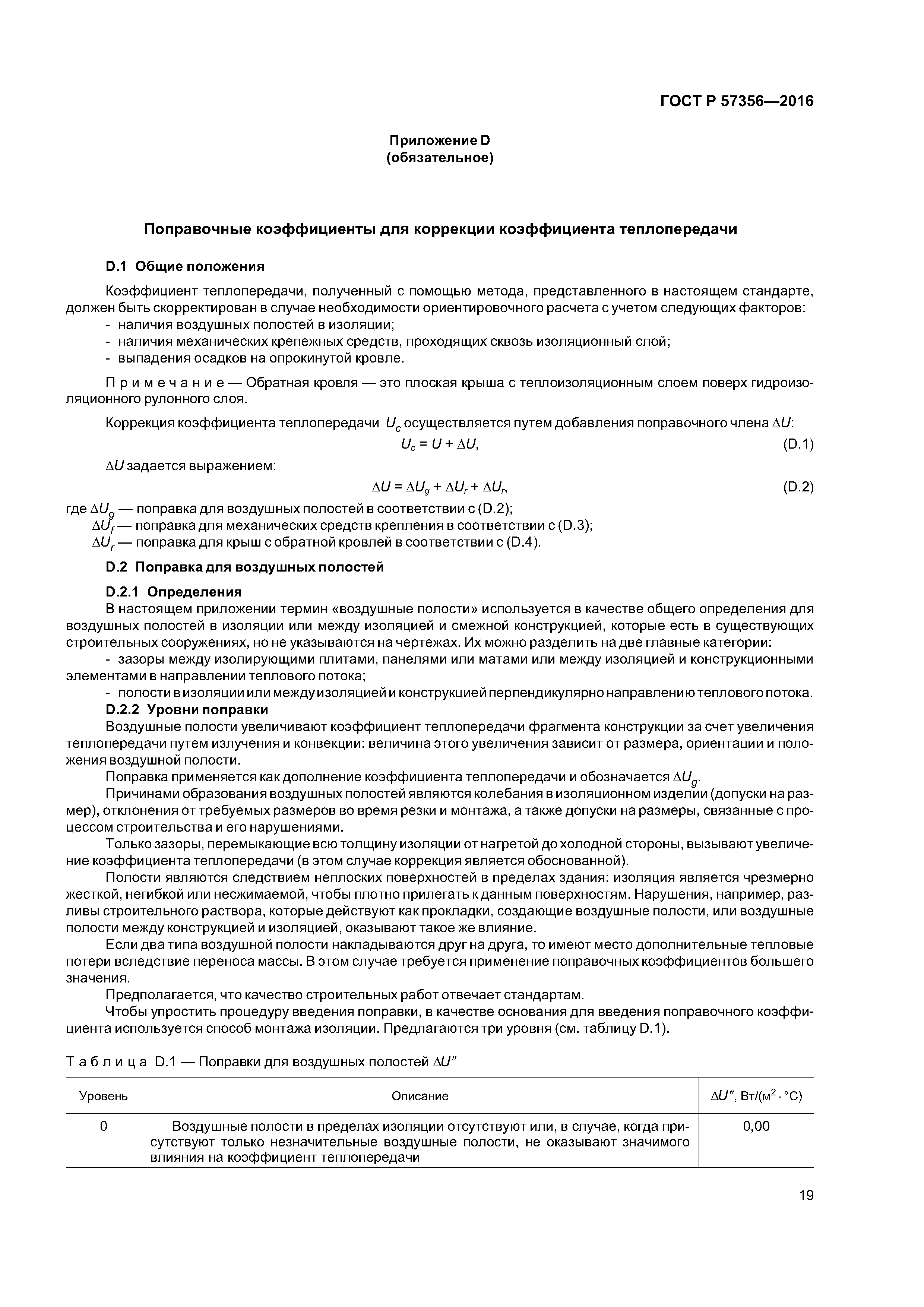

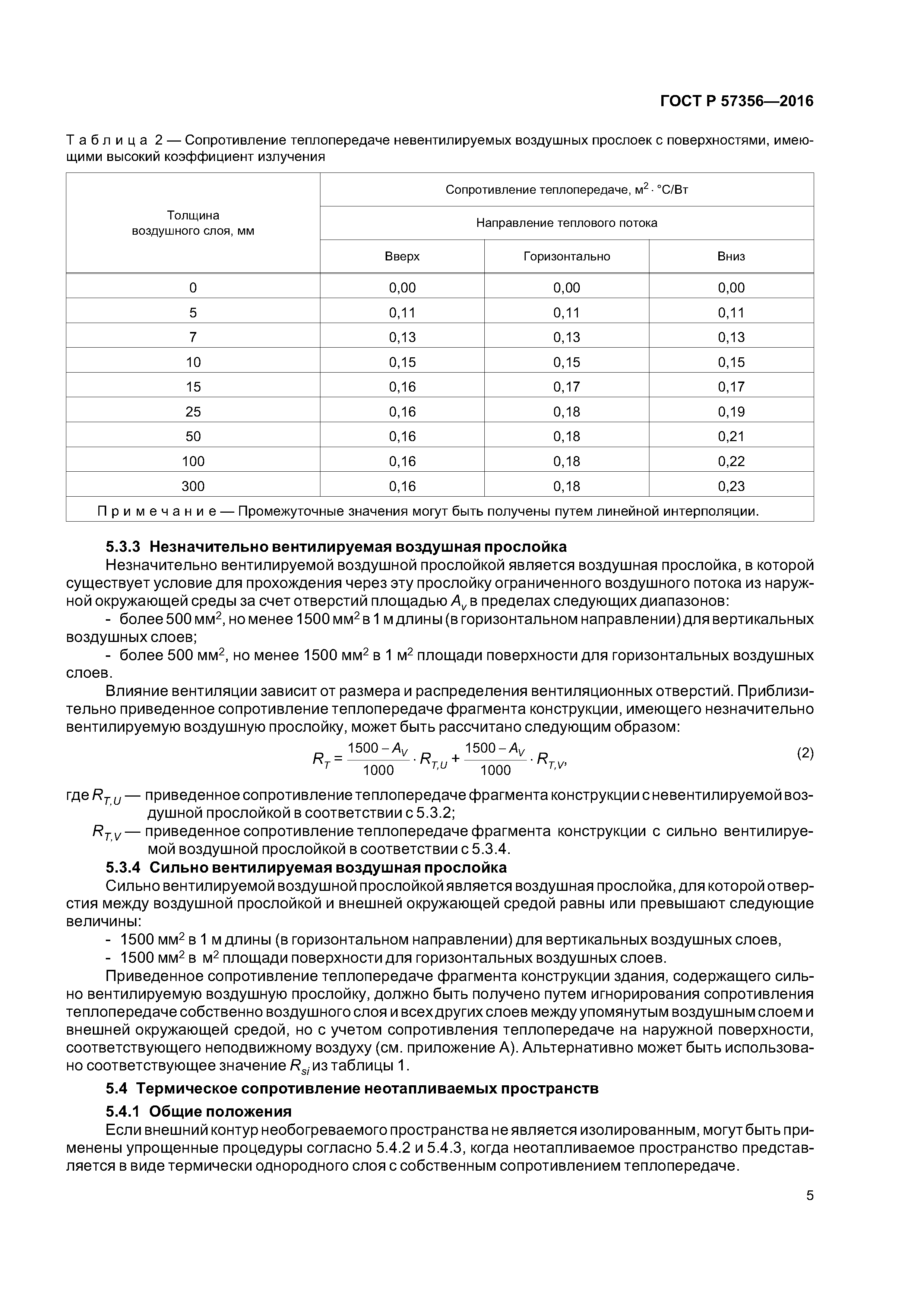

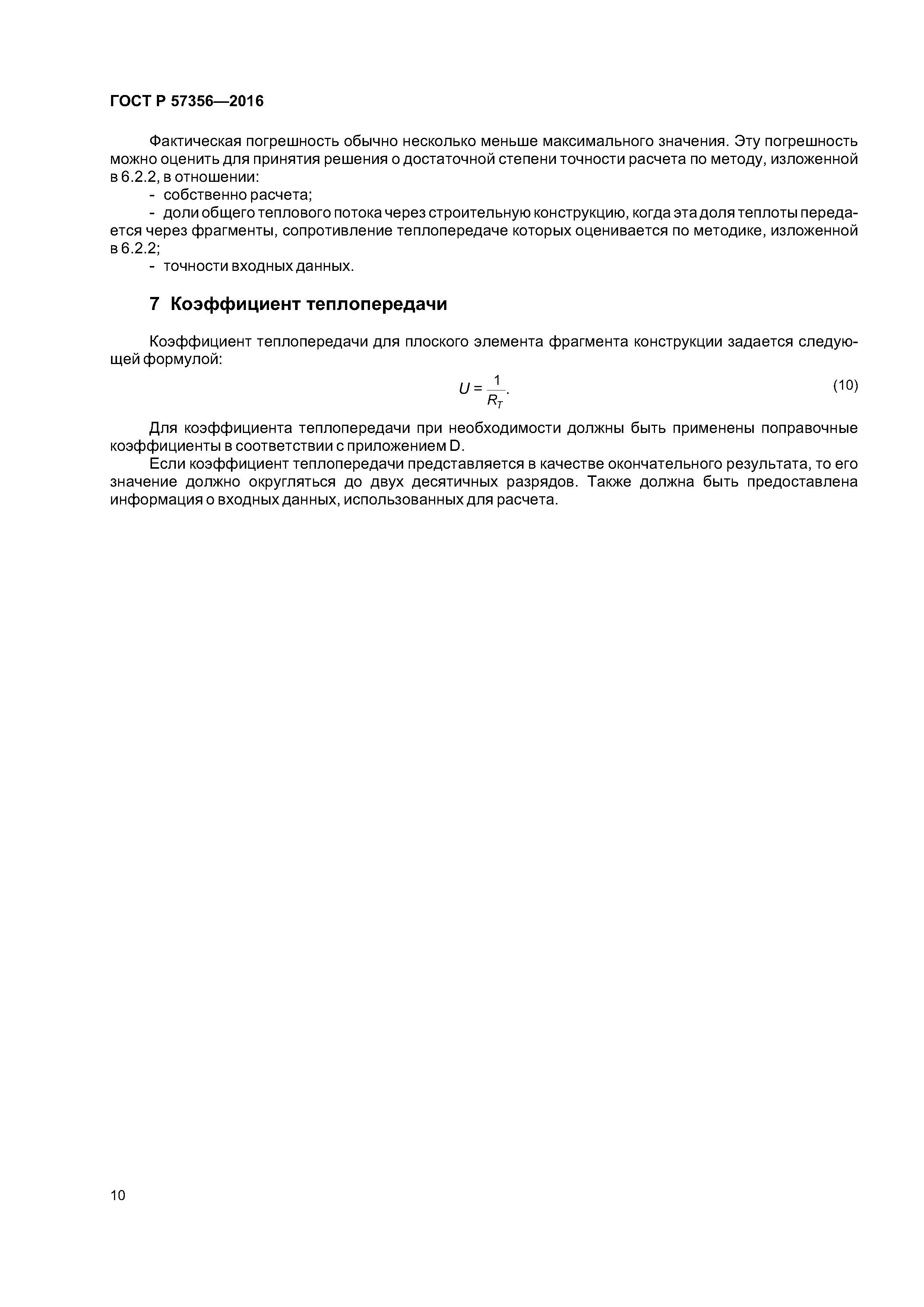

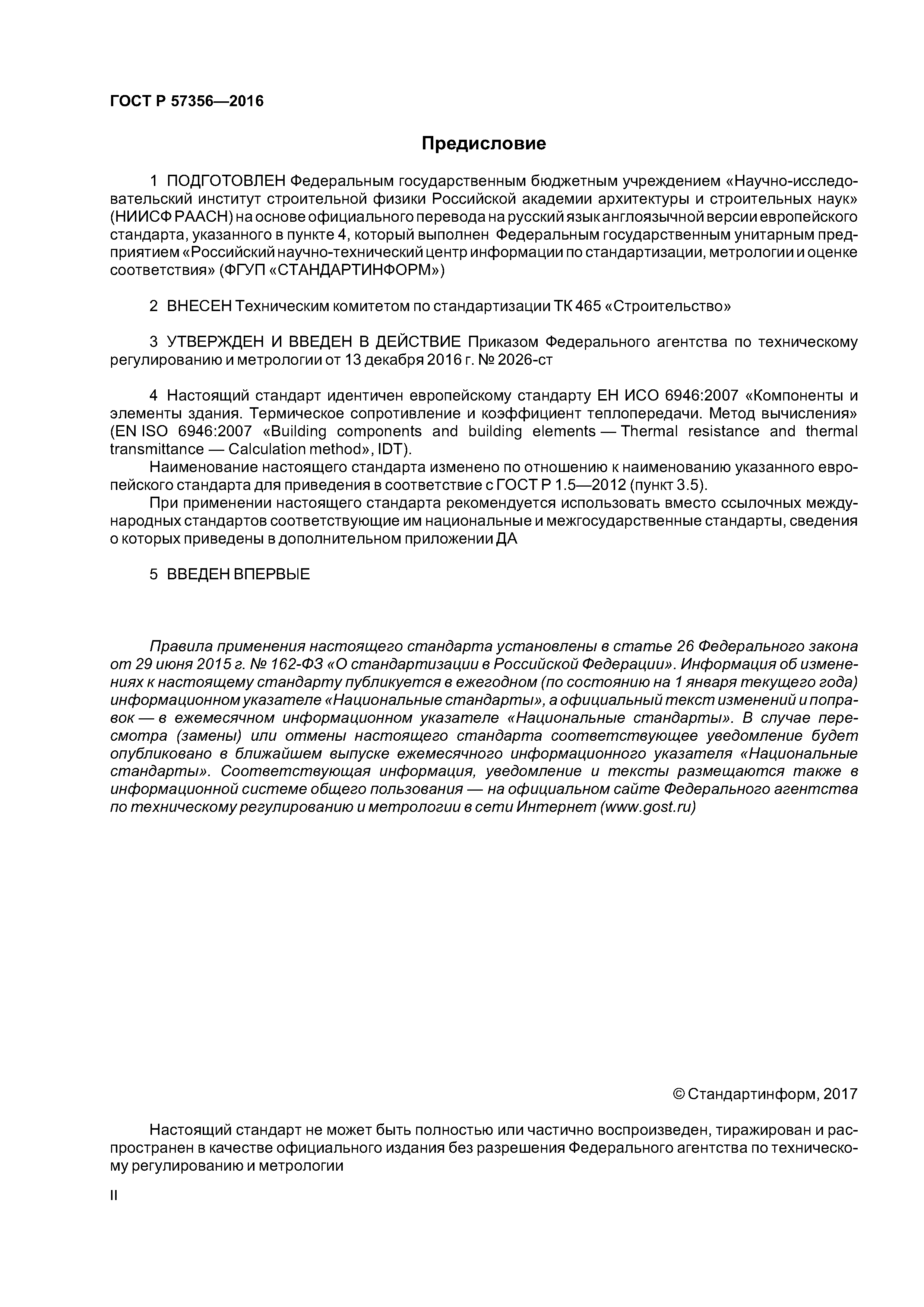

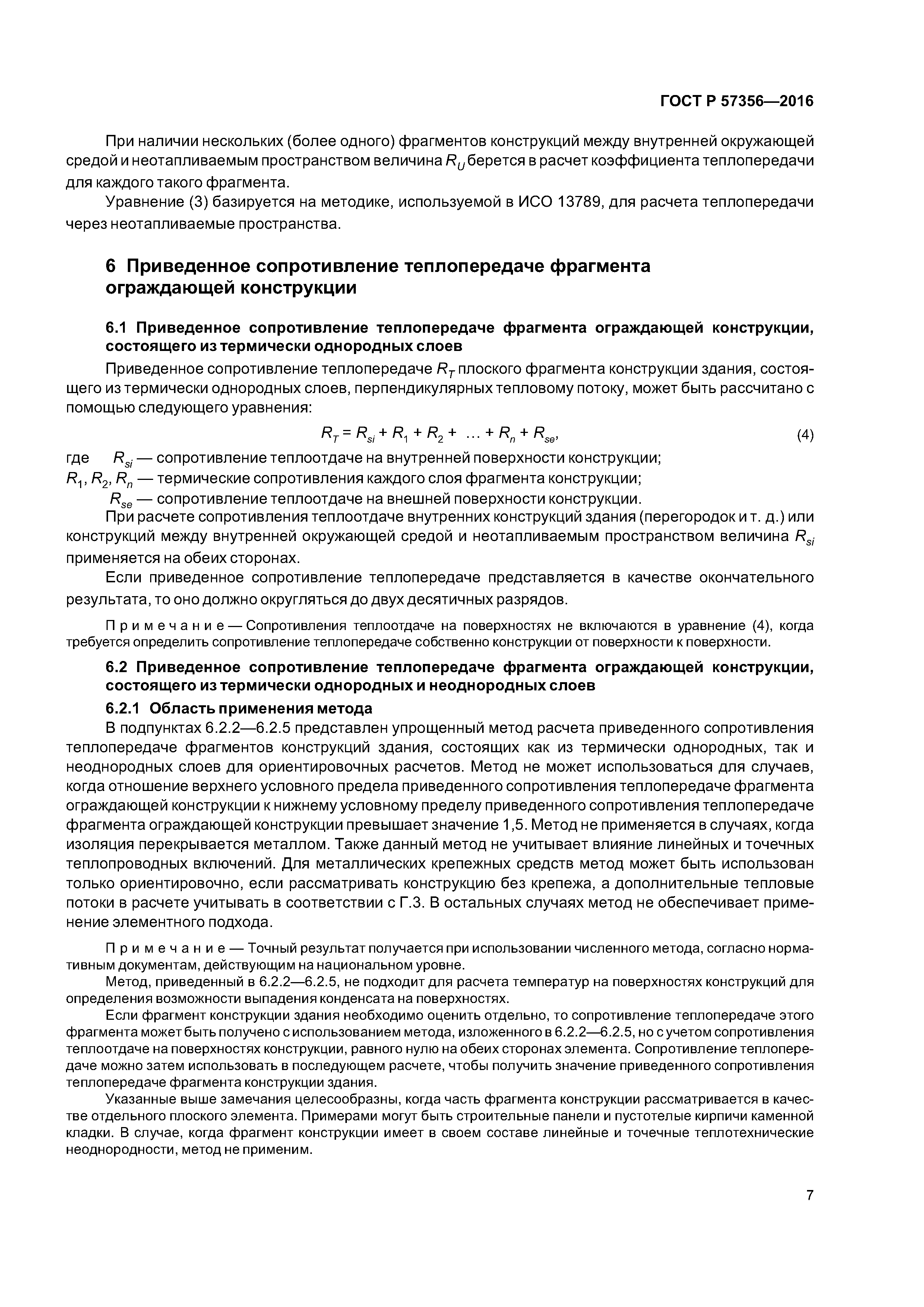

![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/0.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/1.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/2.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/3.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/4.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/5.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/6.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/7.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/8.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/9.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/10.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/11.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/12.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/13.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/14.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/15.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/16.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/17.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/18.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/19.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/20.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/21.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/22.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/23.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/24.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/25.gif) ![ГОСТ Р 57356-2016](../../../Data2/1/4293749/4293749132.files/26.gif)
|
