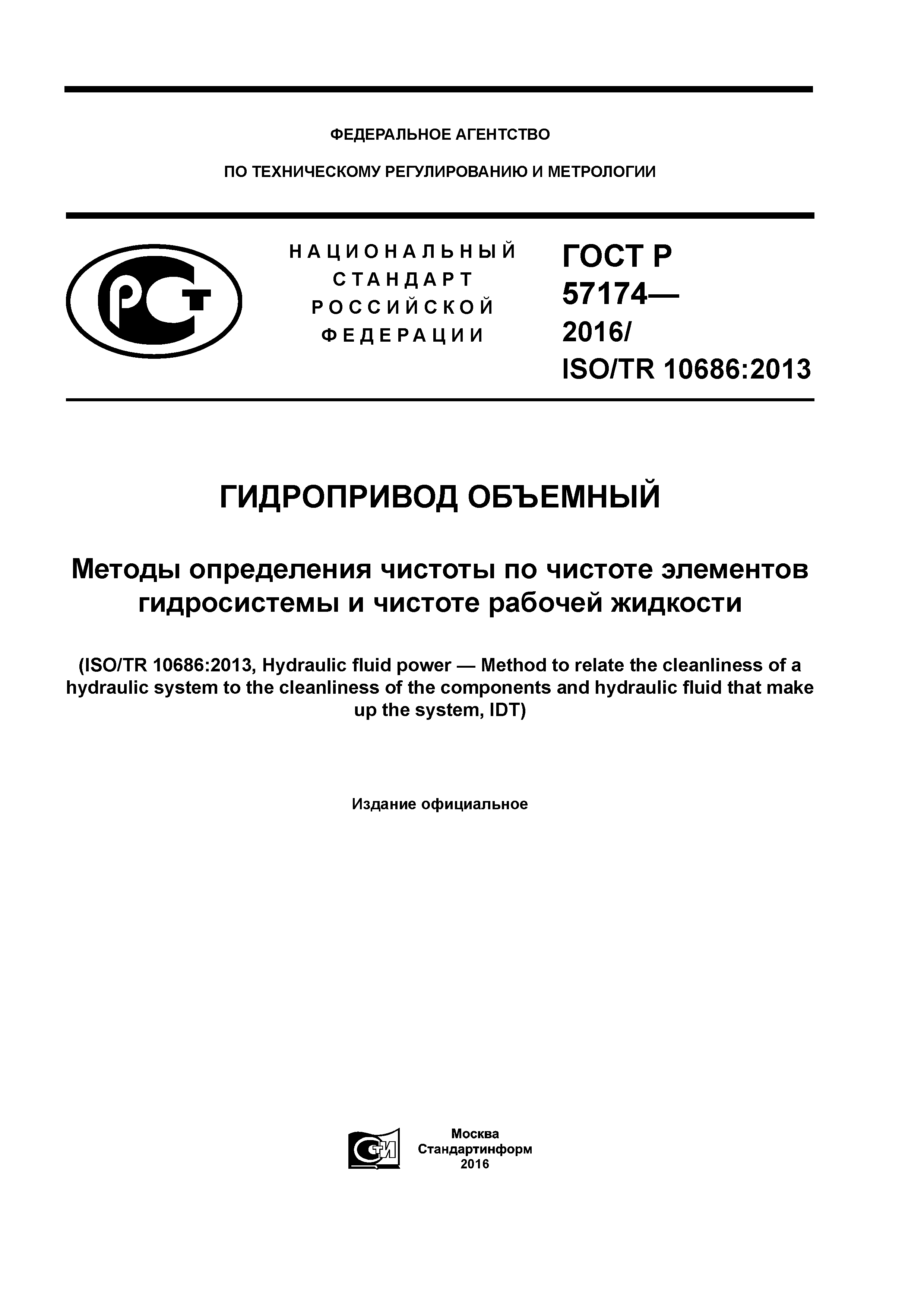

ГОСТ Р 57174-2016

Гидропривод объемный. Методы определения чистоты по чистоте элементов гидросистемы и чистоте рабочей жидкости

Обозначение:	ГОСТ Р 57174-2016
Обозначение англ:	GOST R 57174-2016
Статус:	принят
Название рус.:	Гидропривод объемный. Методы определения чистоты по чистоте элементов гидросистемы и чистоте рабочей жидкости
Название англ.:	Hydraulic fluid power. Method to relate the cleanliness of a hydraulic system to the cleanliness of the components and hydraulic fluid that make up the system
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	20.10.2016
Дата окончания срока действия:	01.12.2017

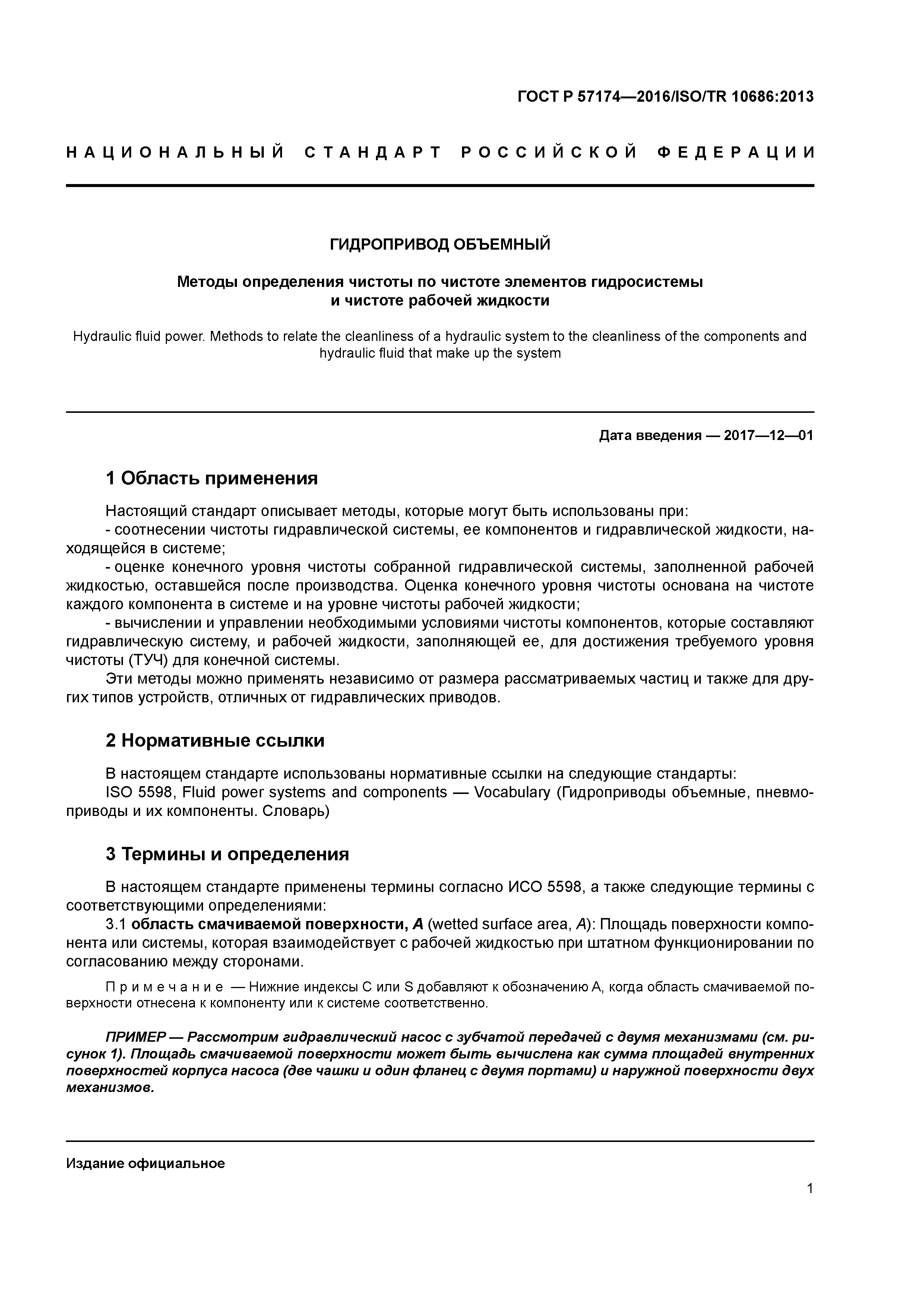

Область применения:	Стандарт описывает методы, которые могут быть использованы при: - соотнесении чистоты гидравлической системы, ее компонентов и гидравлической жидкости, находящейся в системе; - оценке конечного уровня чистоты собранной гидравлической системы, заполненной рабочей жидкостью, оставшейся после производства. Оценка конечного уровня чистоты основана на чистоте каждого компонента в системе и на уровне чистоты рабочей жидкости; - вычислении и управлении необходимыми условиями чистоты компонентов, которые составляют гидравлическую систему, и рабочей жидкости, заполняющей ее, для достижения требуемого уровня чистоты (ТУЧ) для конечной системы. Эти методы можно применять независимо от размера рассматриваемых частиц и также для других типов устройств, отличных от гидравлических приводов.

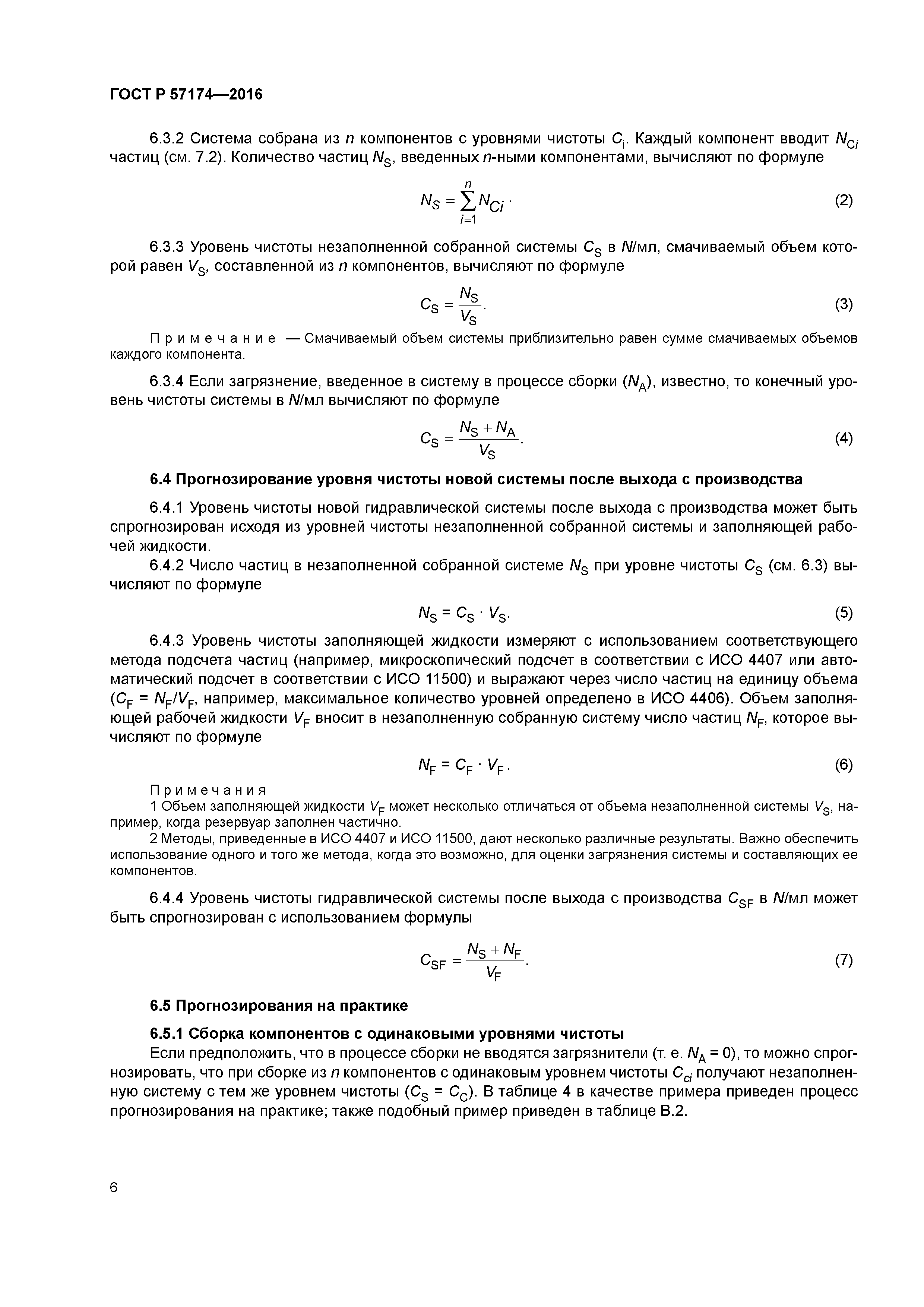

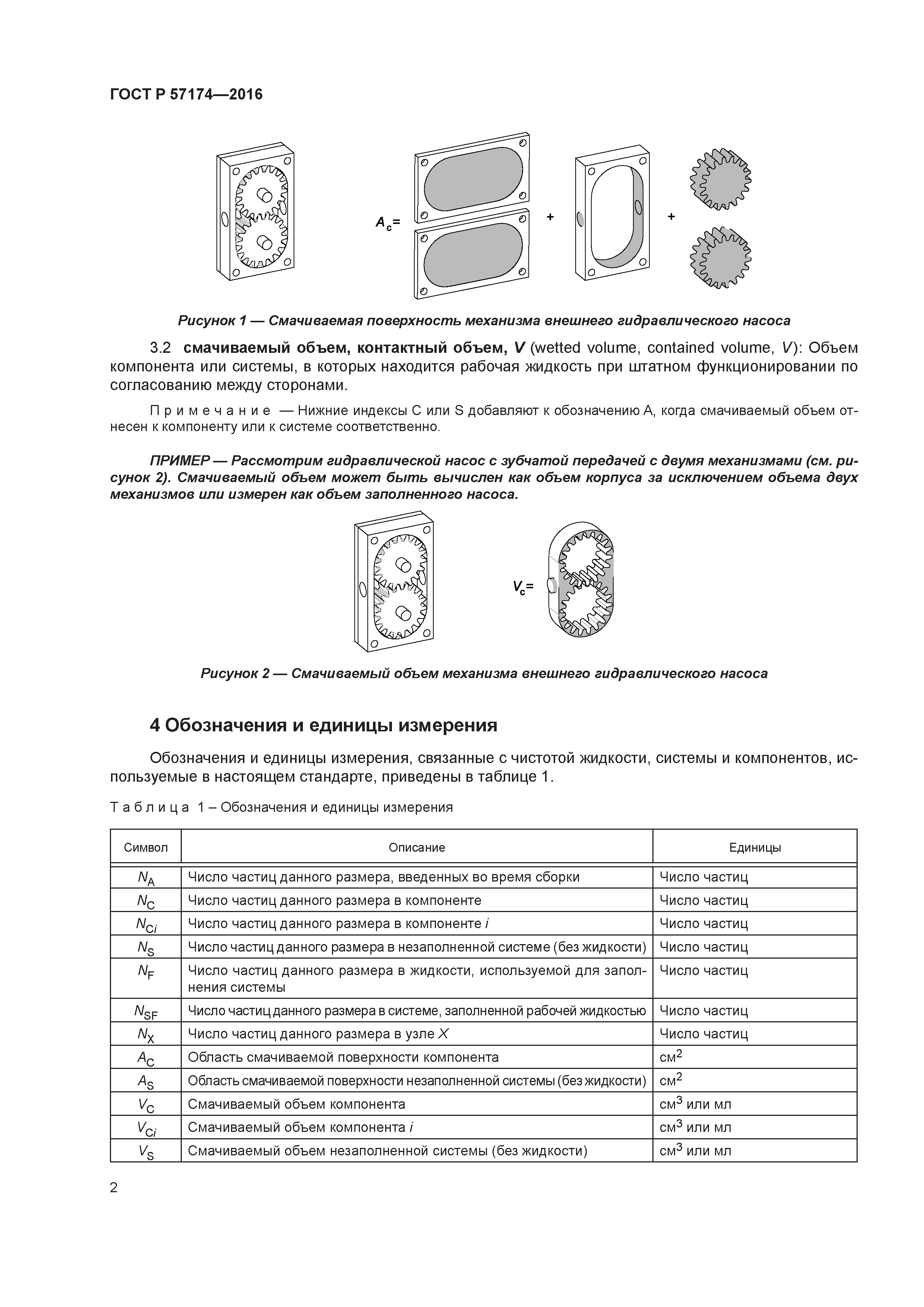

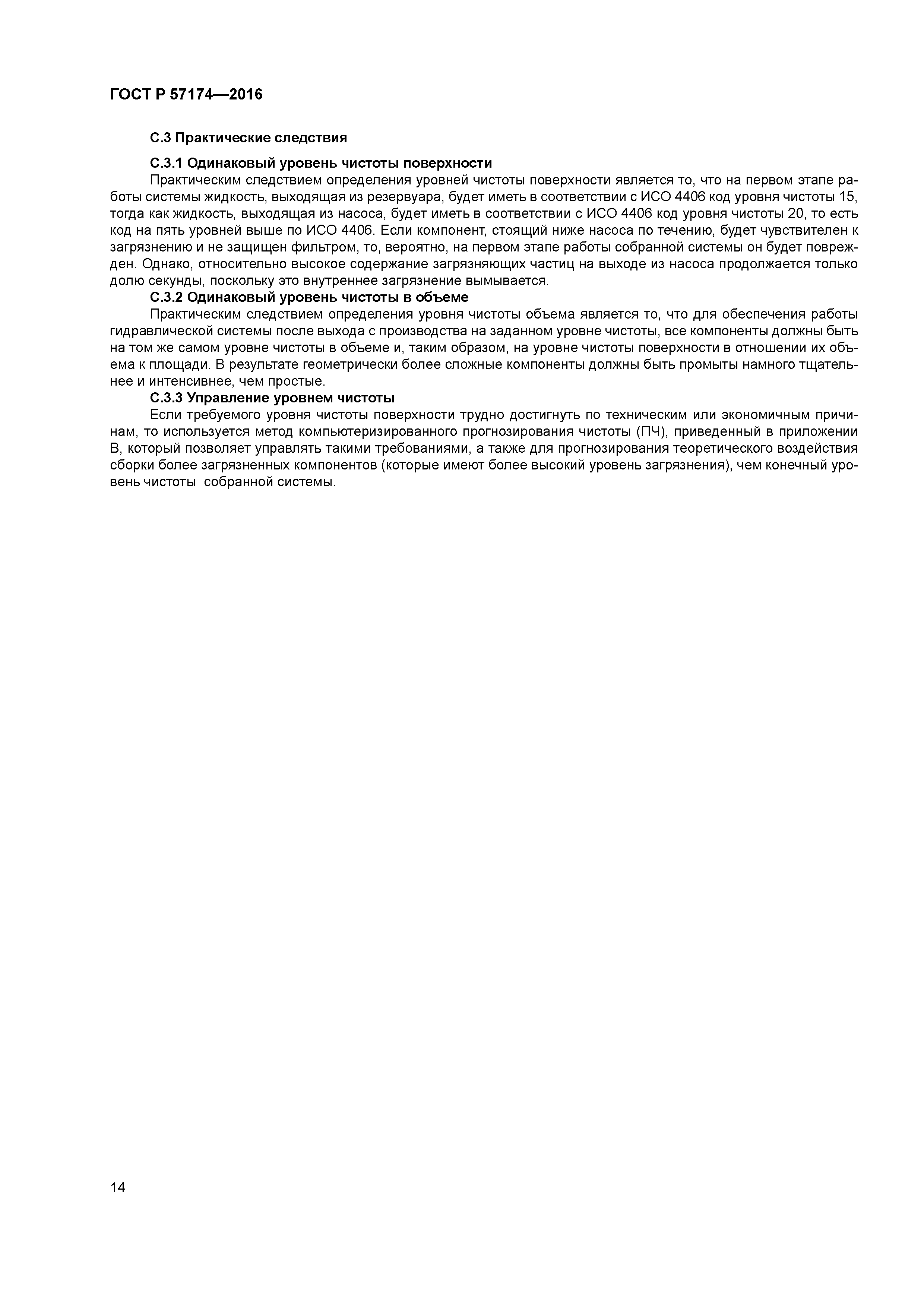

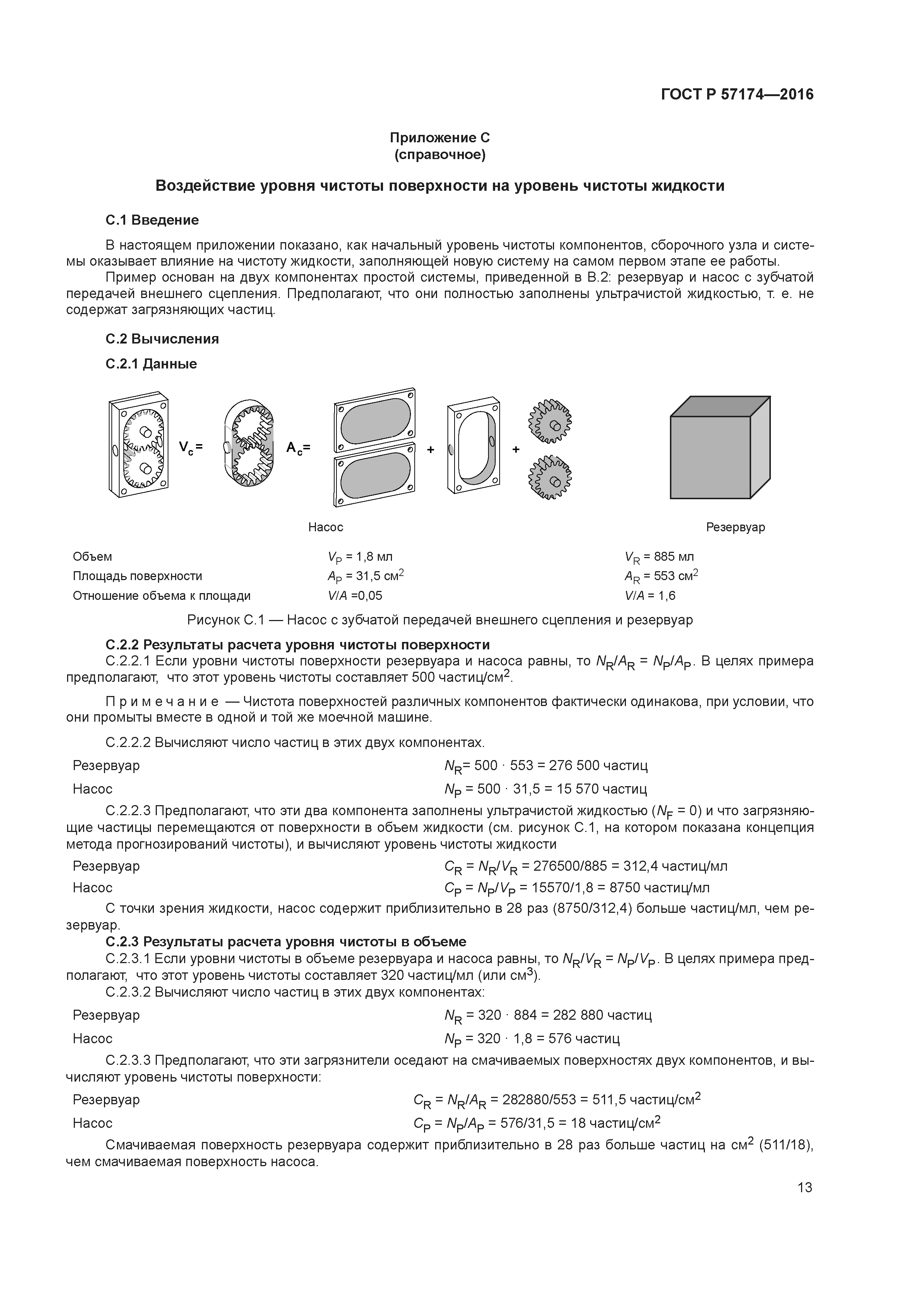

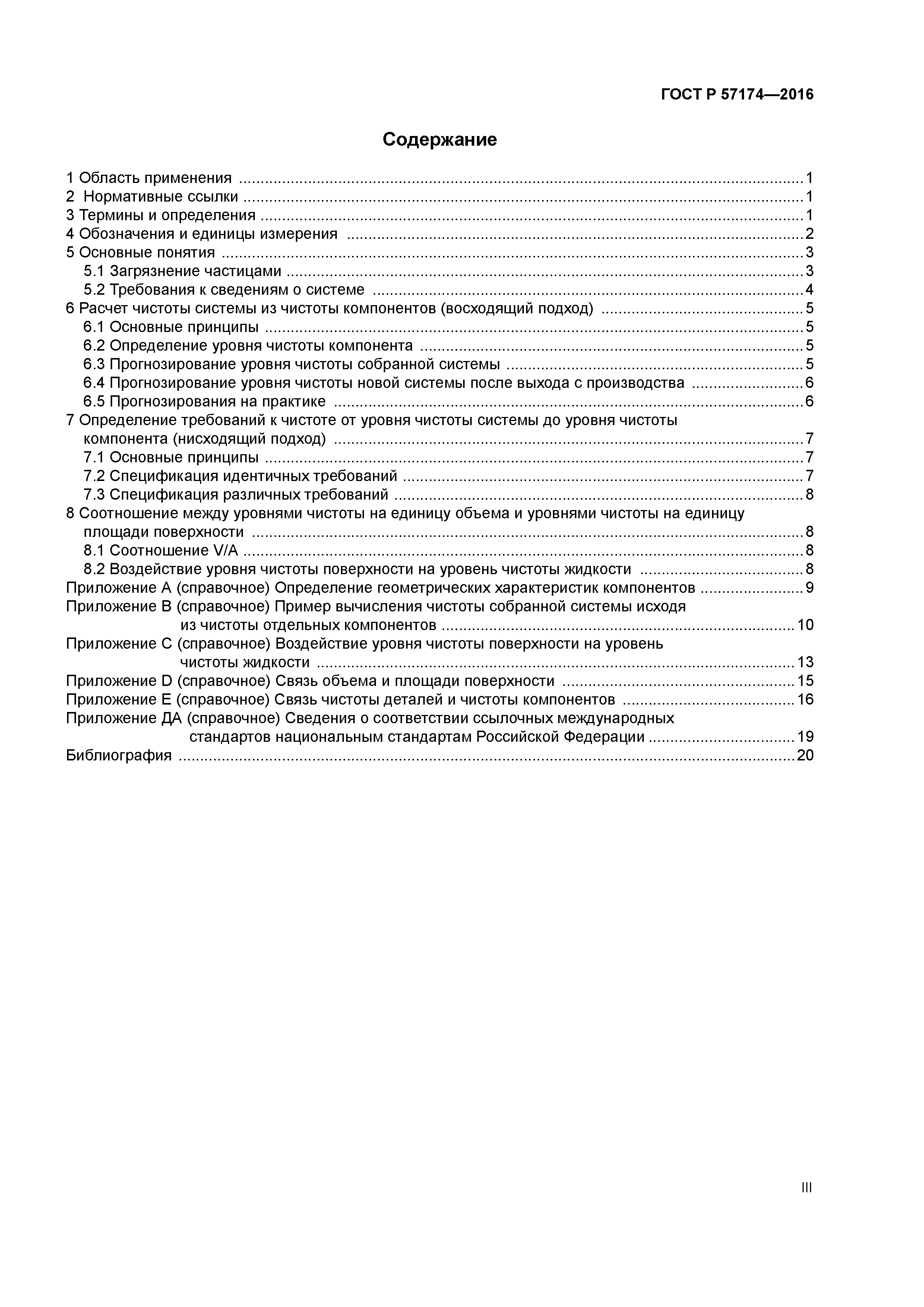

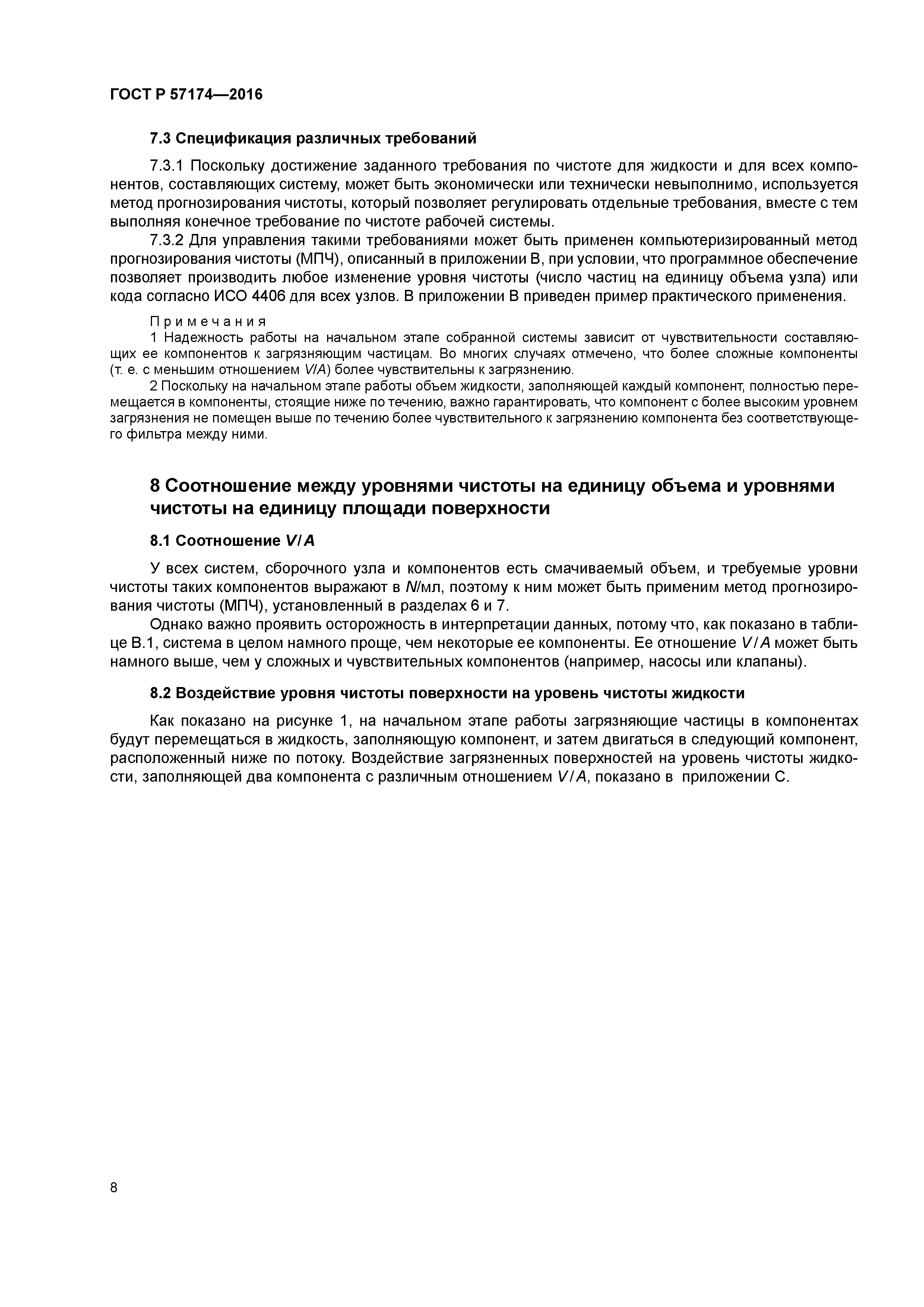

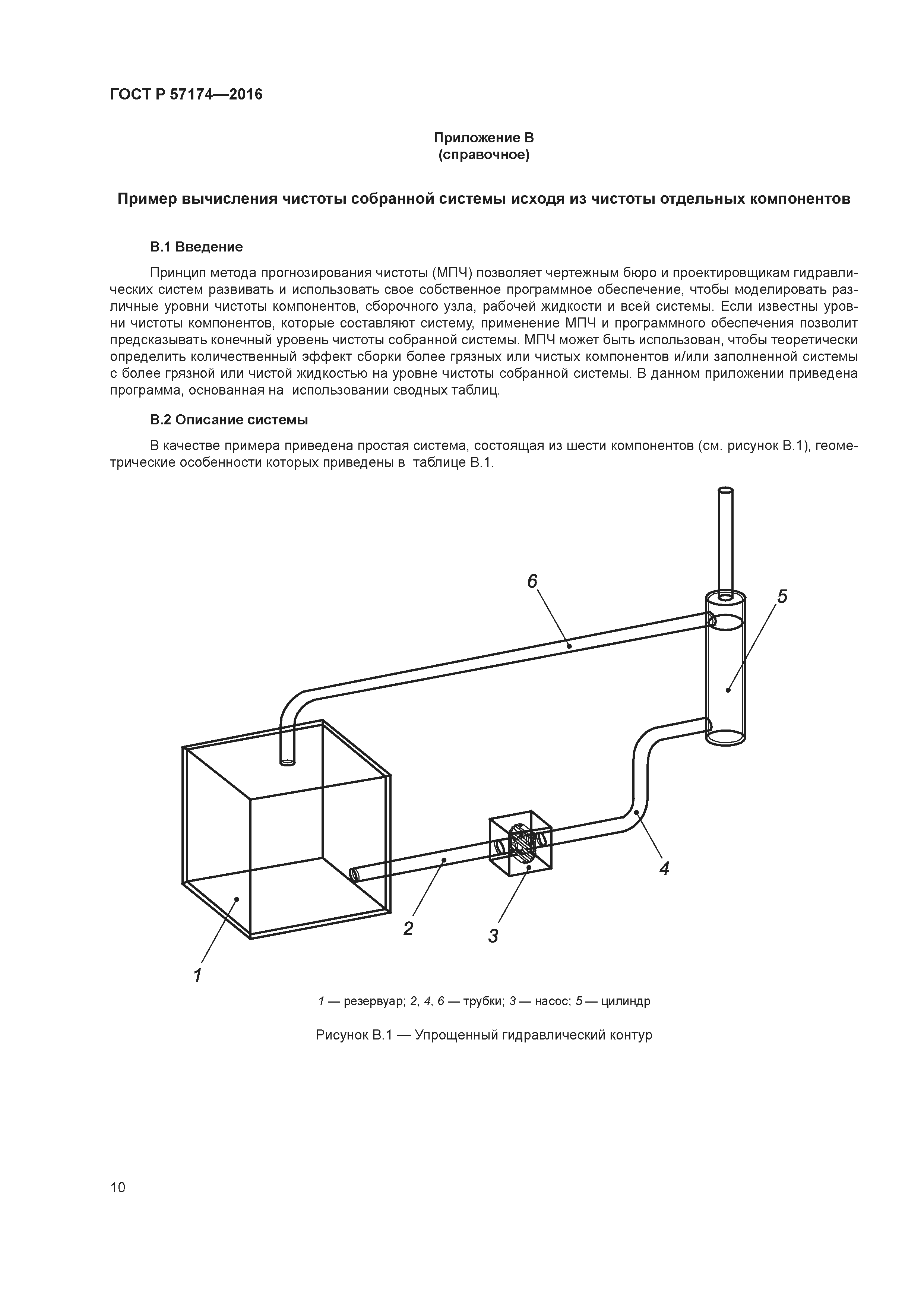

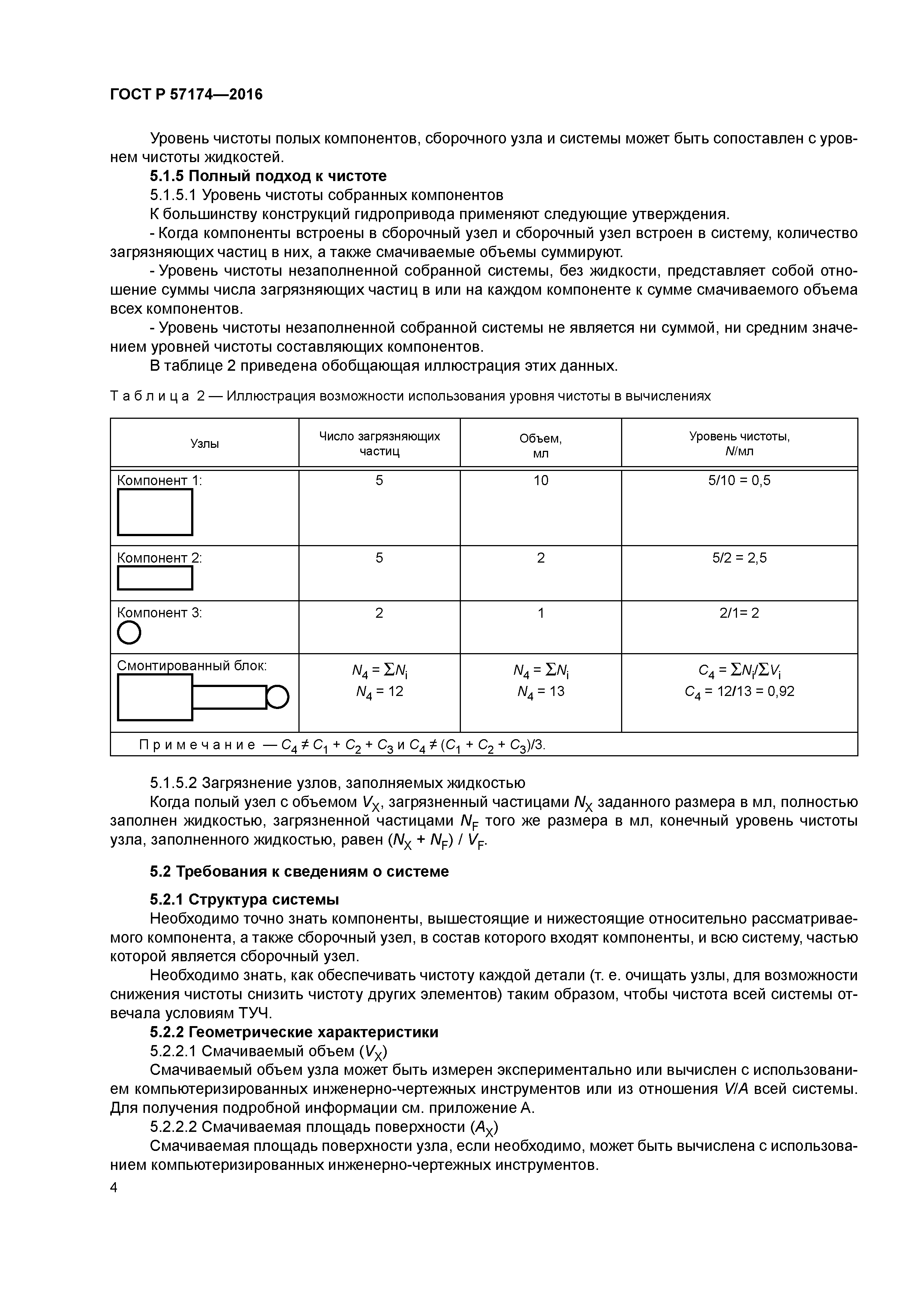

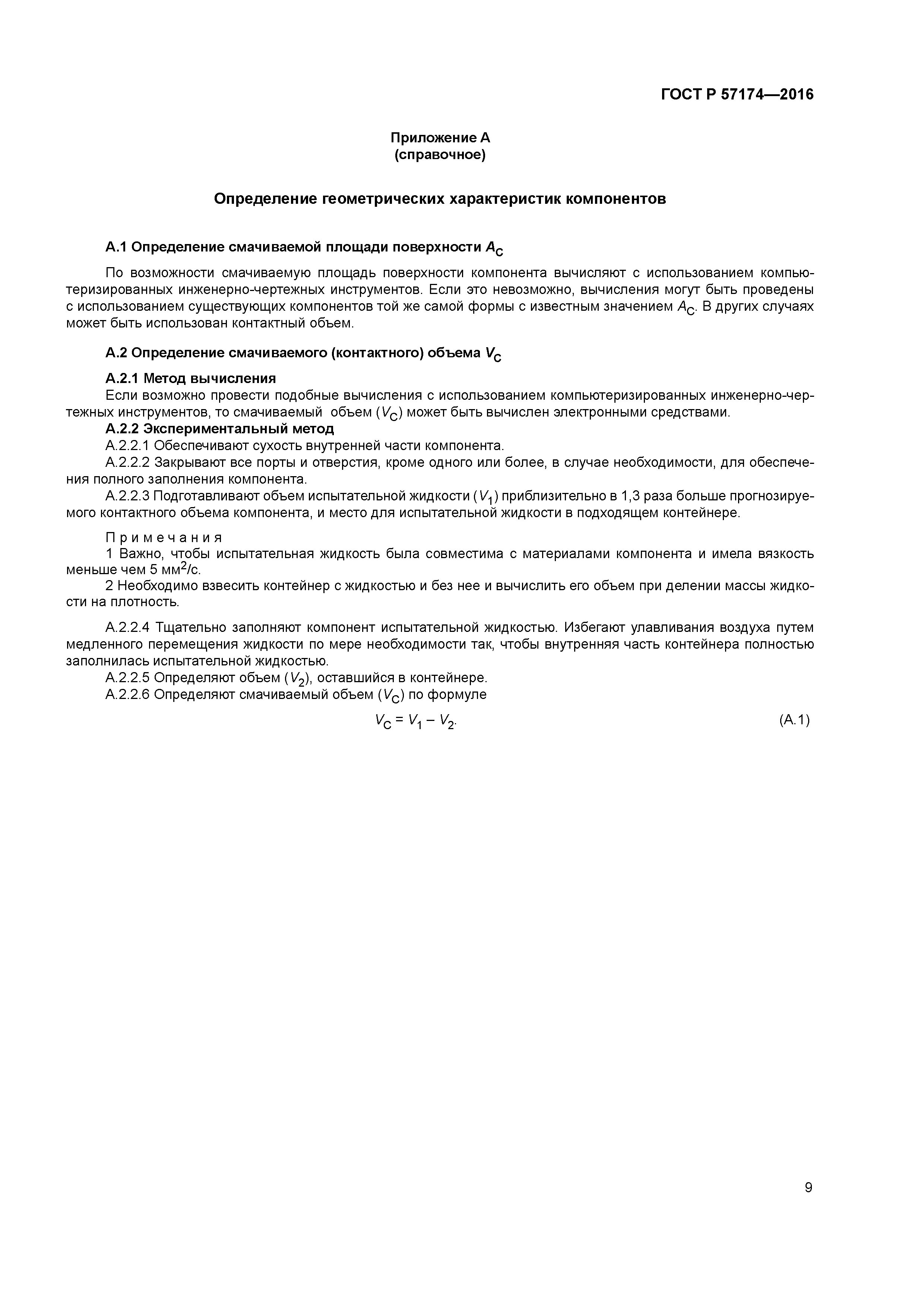

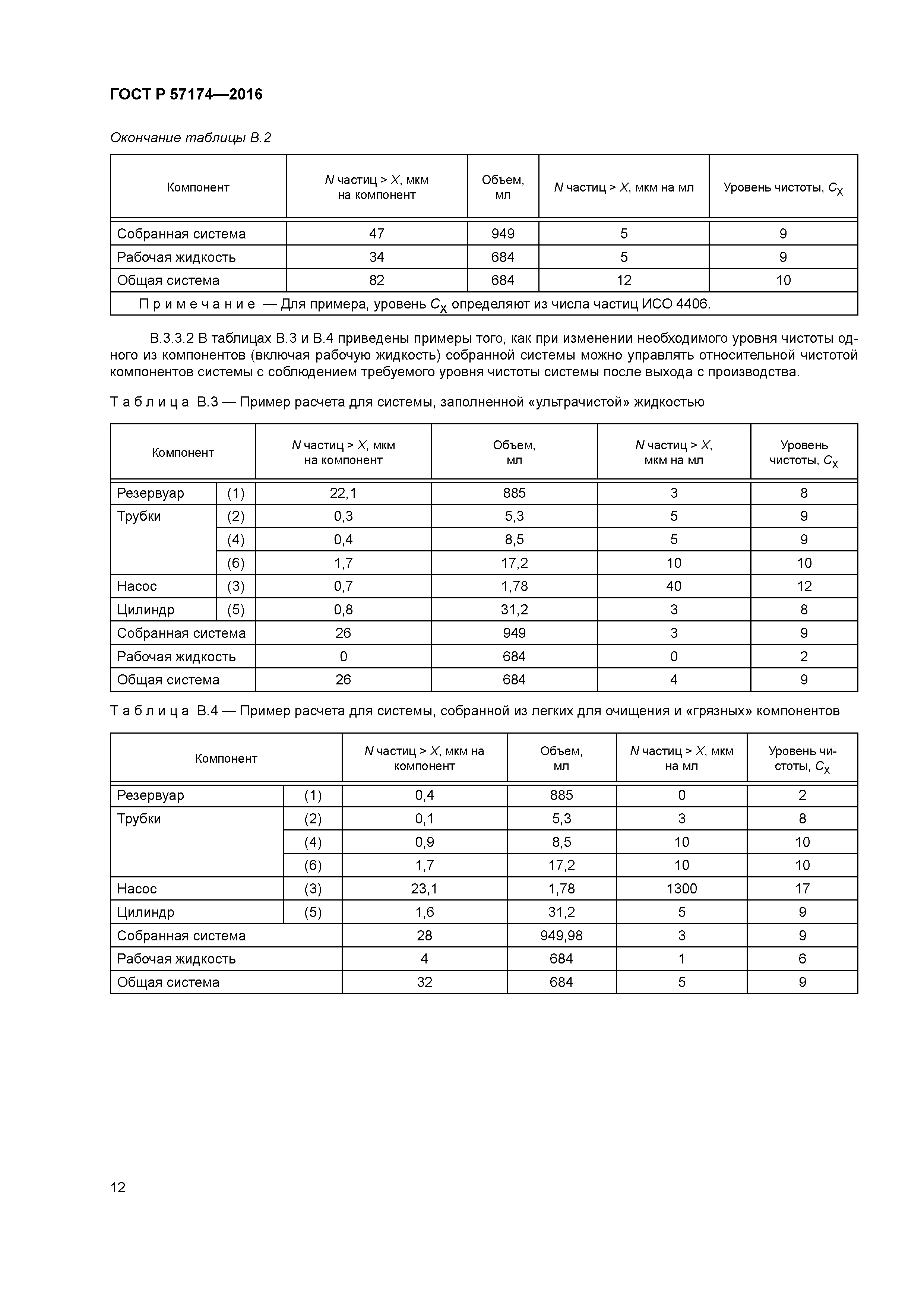

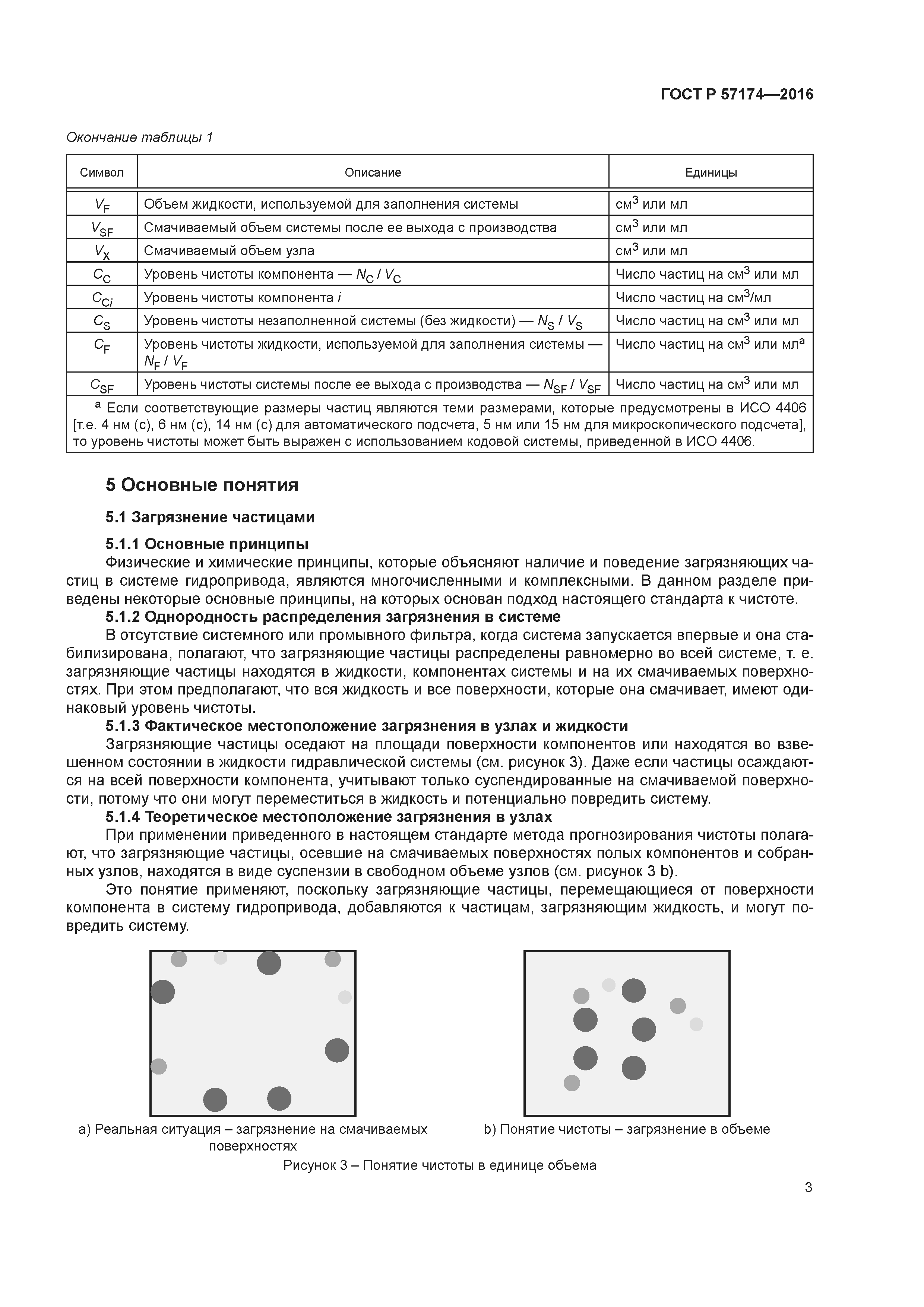

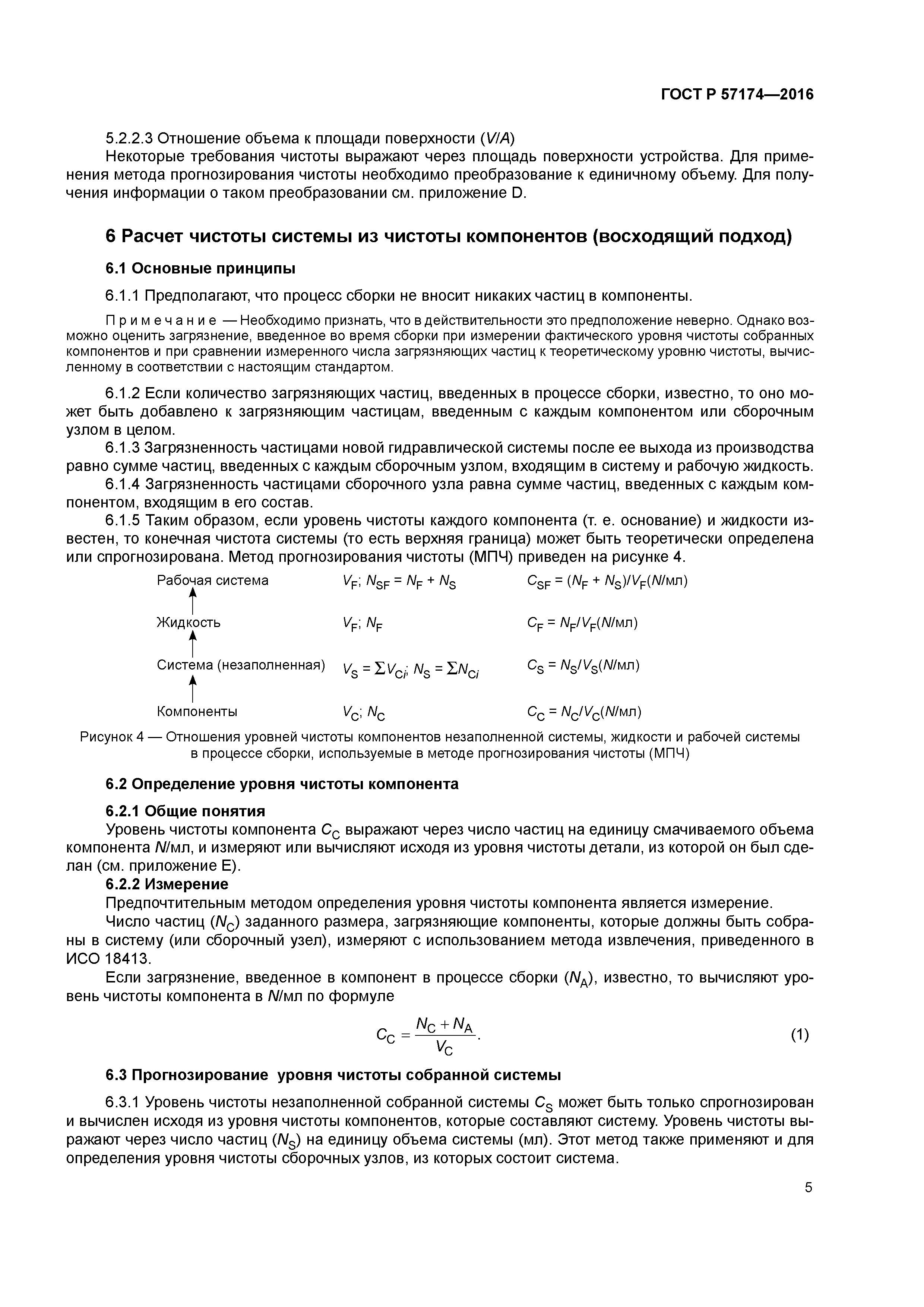

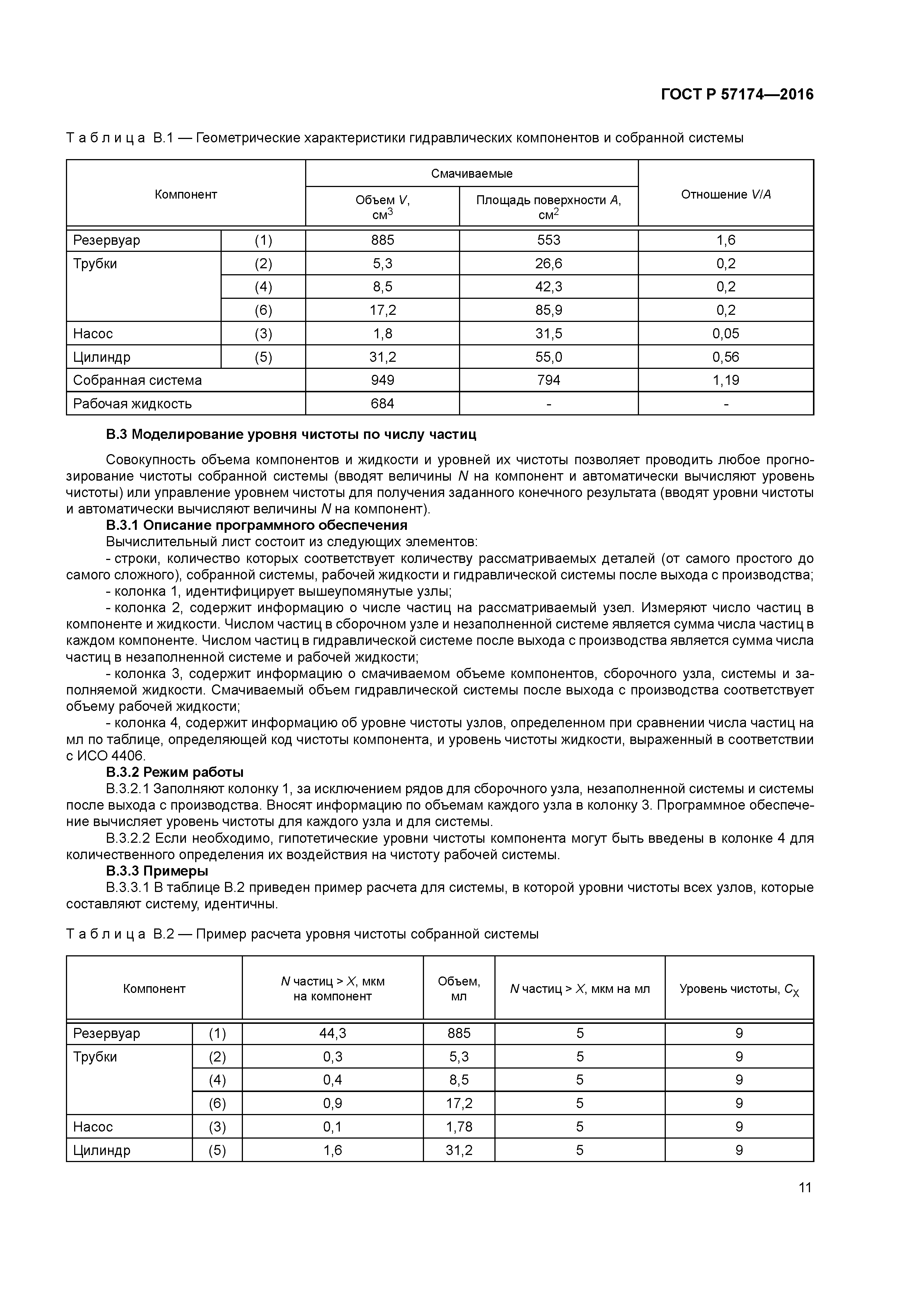

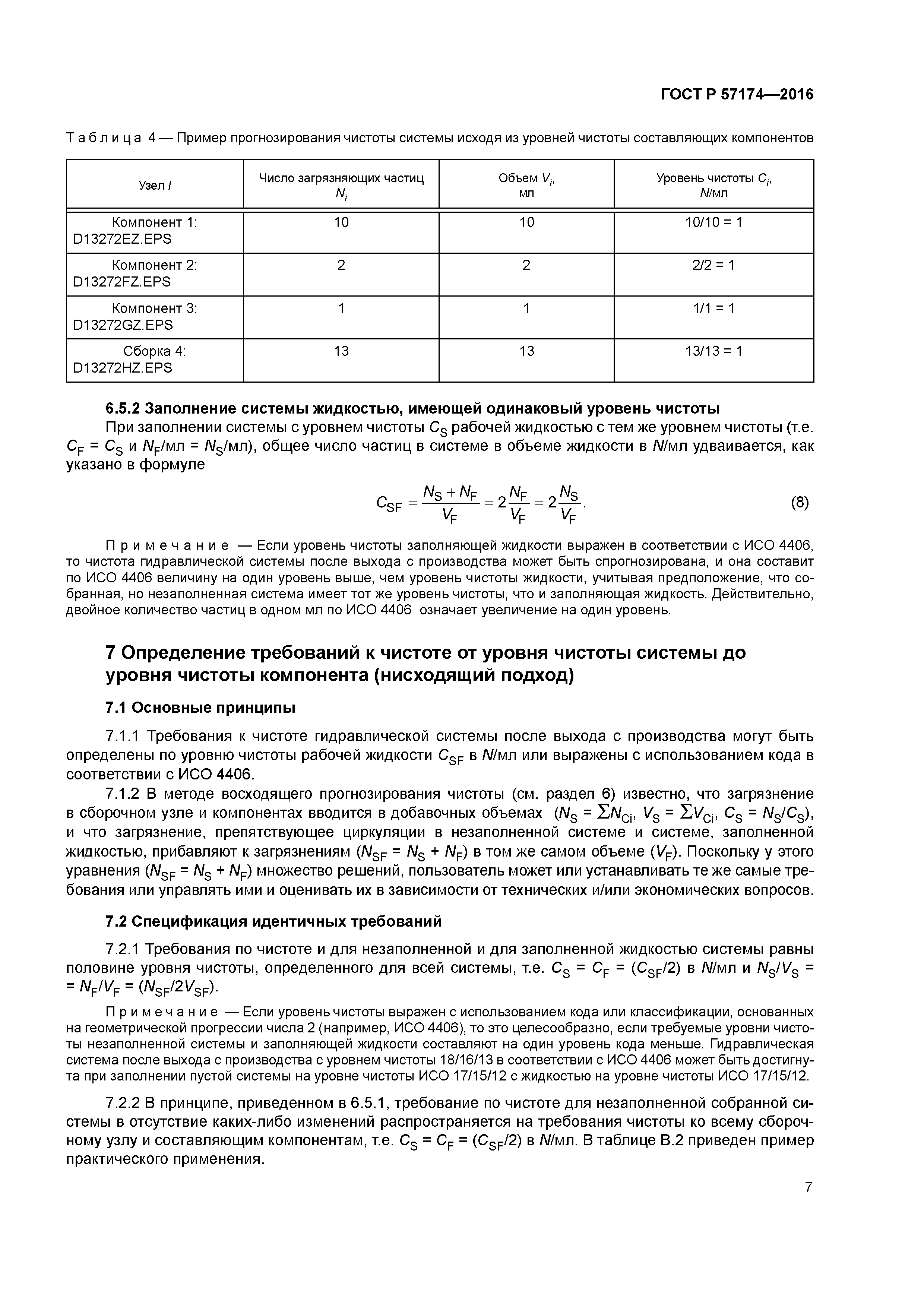

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и единицы измерения 5 Основные понятия    5.1 Загрязнение частицами    5.2 Требования к сведениям о системе 6 Расчет чистоты системы из чистоты компонентов (восходящий подход)    6.1 Основные принципы    6.2 Определение уровня чистоты компонента    6.3 Прогнозирование уровня чистоты собранной системы    6.4 Прогнозирование уровня чистоты новой системы после выхода с производства    6.5 Прогнозирования на практике 7 Определение требований к чистоте от уровня чистоты системы до уровня чистоты компонента (нисходящий подход)    7.1 Основные принципы    7.2 Спецификация идентичных требований    7.3 Спецификация различных требований 8 Соотношение между уровнями чистоты на единицу объема и уровнями чистоты на единицу площади поверхности    8.1 Соотношение V/A    8.2 Воздействие уровня чистоты поверхности на уровень чистоты жидкости Приложение А (справочное) Определение геометрических характеристик компонентов Приложение В (справочное) Пример вычисления чистоты собранной системы исходя из чистоты отдельных компонентов Приложение С (справочное) Воздействие уровня чистоты поверхности на уровень чистоты жидкости Приложение D (справочное) Связь объема и площади поверхности Приложение E (справочное) Связь чистоты деталей и чистоты компонентов Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации Библиография
Разработан:	АНО НИЦ КД
Утверждён:	20.10.2016 Федеральное агентство по техническому регулированию и метрологии (1437-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Объемные гидроприводы и пневмоприводы Фильтры, уплотнения и загрязнение жидкостей и газов Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Объемные гидроприводы и пневмоприводы Фильтры, уплотнения и загрязнение жидкостей и газов

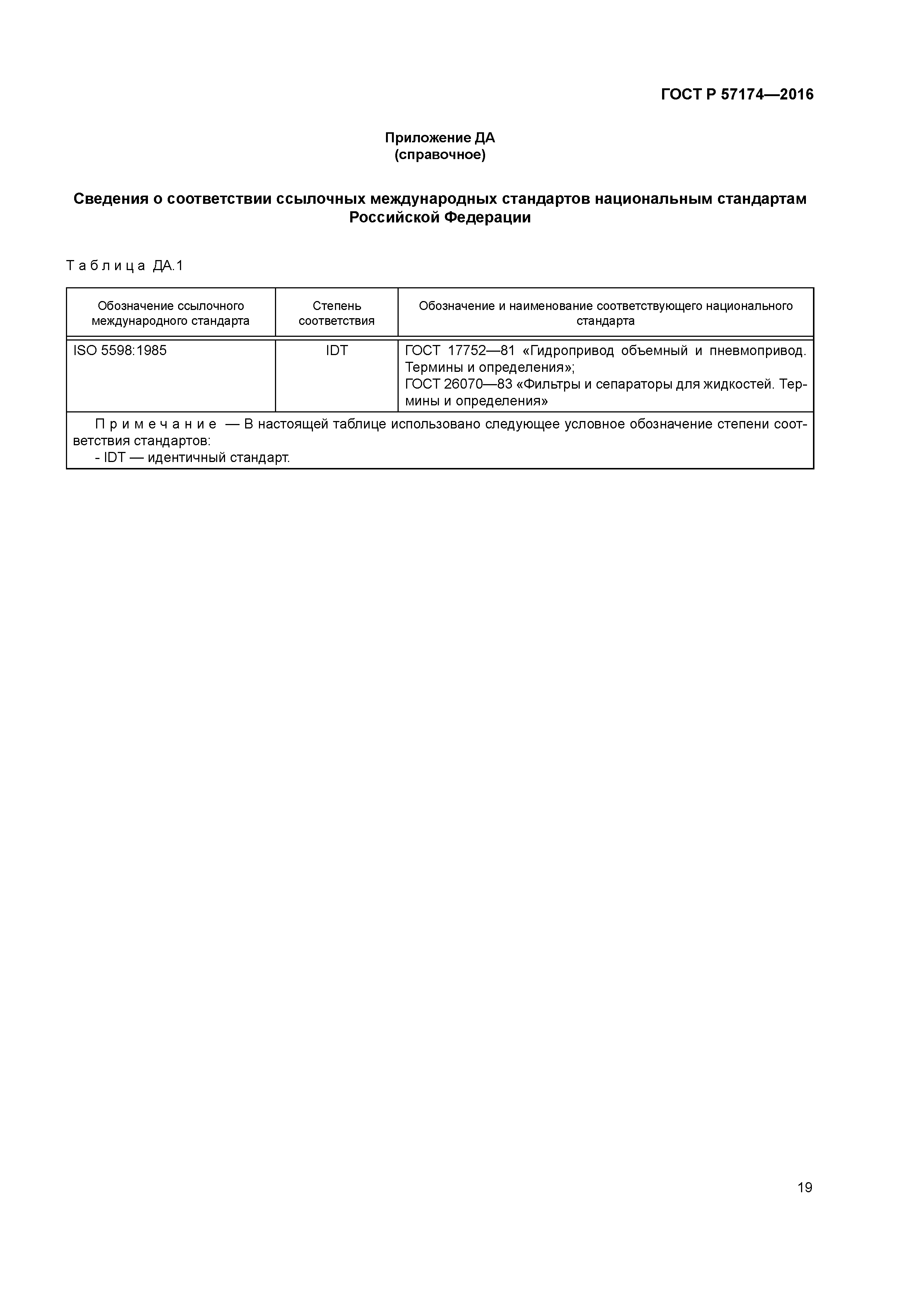

Нормативные ссылки:	ГОСТ 17752-81 «Гидропривод объемный и пневмопривод. Термины и определения» ГОСТ 26070-83 «Фильтры и сепараторы для жидкостей. Термины и определения»
