Скачать ГОСТ Р ИСО 15906-2016 Материалы углеродные для производства алюминия. Обожженные аноды. Определение воздухопроницаемости

Дата актуализации: 10.08.2017

ГОСТ Р ИСО 15906-2016

Материалы углеродные для производства алюминия. Обожженные аноды. Определение воздухопроницаемости

Обозначение:	ГОСТ Р ИСО 15906-2016
Обозначение англ:	GOST R ISO 15906-2016
Статус:	принят
Название рус.:	Материалы углеродные для производства алюминия. Обожженные аноды. Определение воздухопроницаемости
Название англ.:	Carbonaceous materials for the production of aluminium. Baked anodes. Determination of the air permeability
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	06.07.2016
Дата окончания срока действия:	01.07.2017

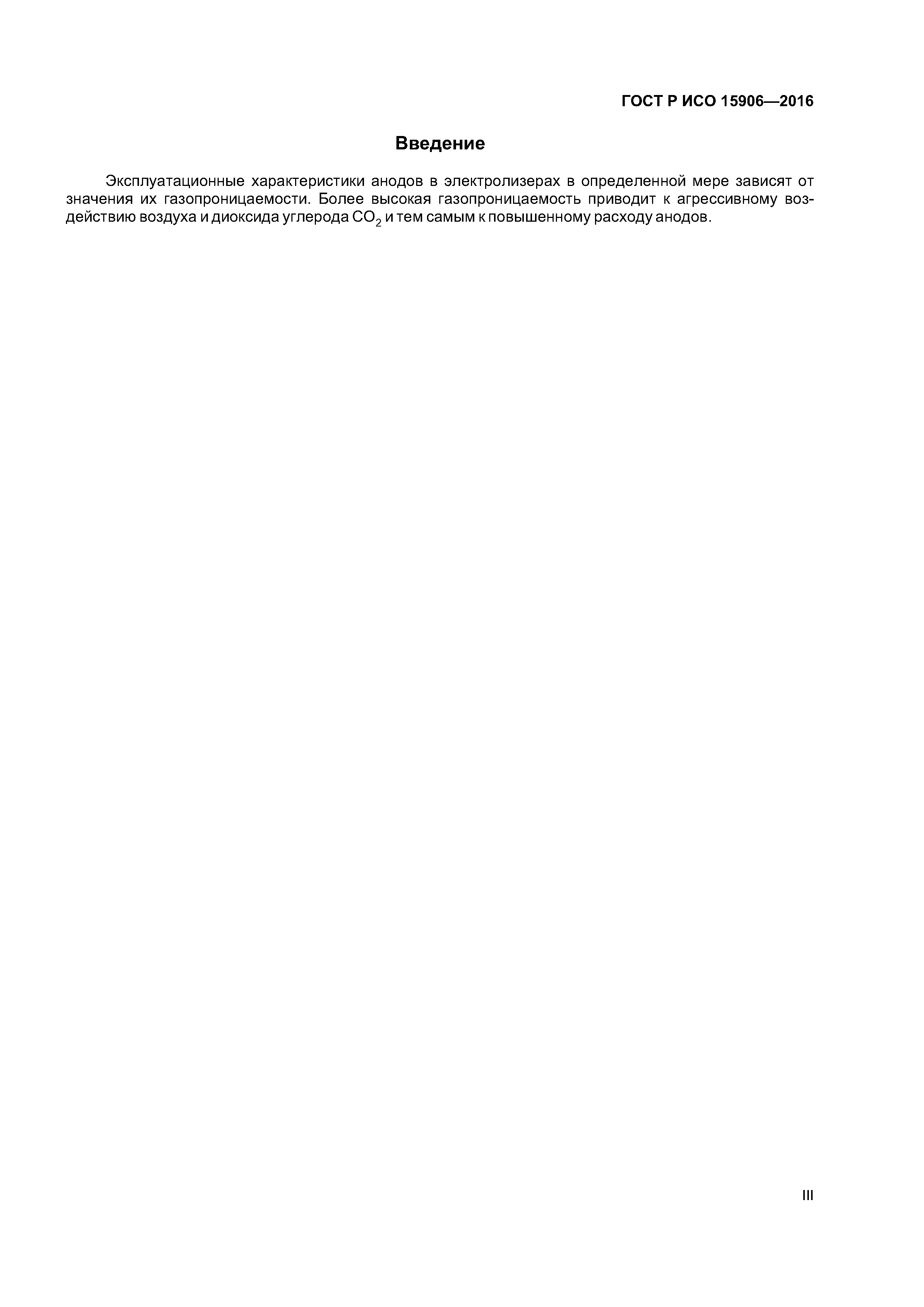

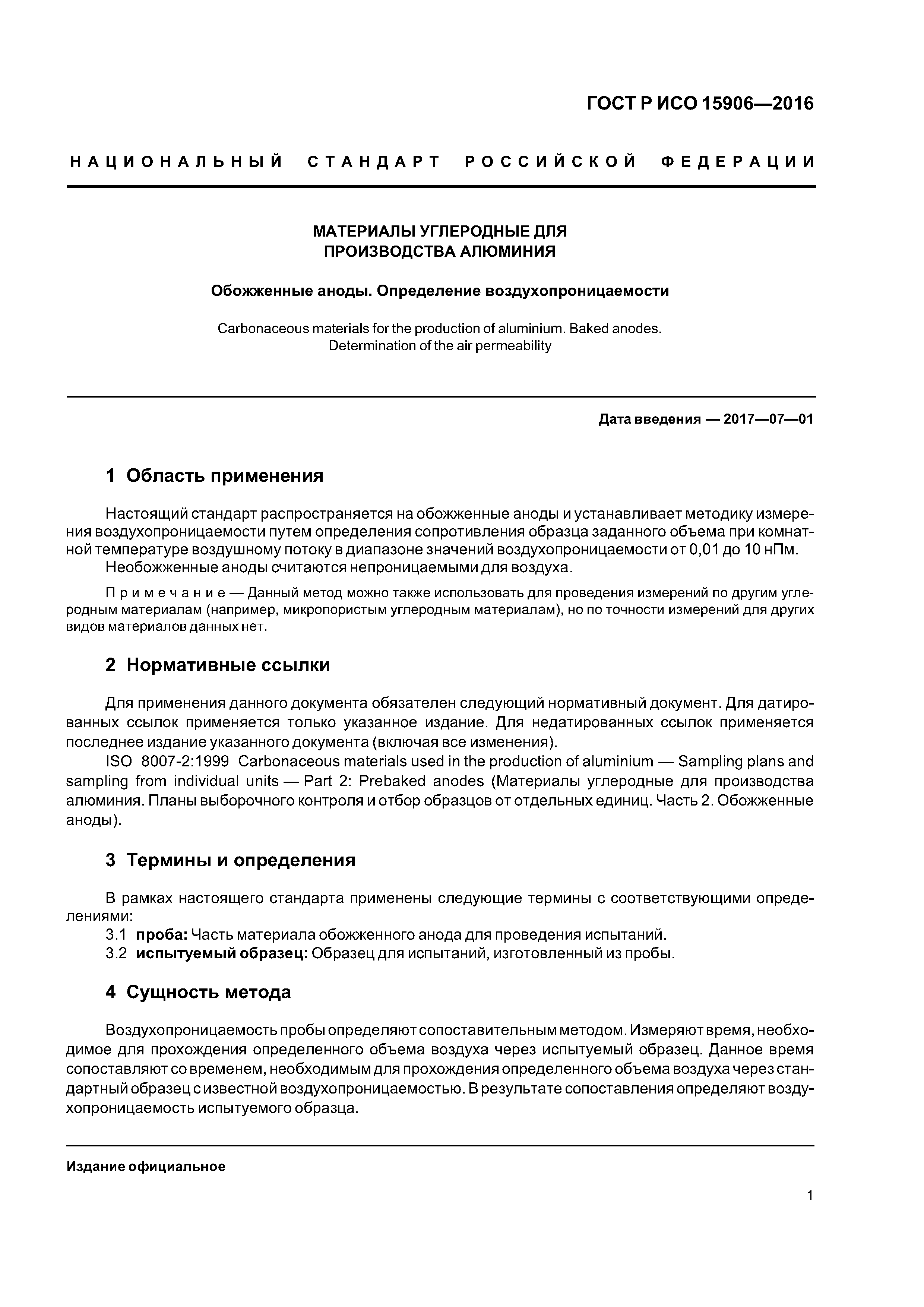

Область применения:	Стандарт распространяется на обожженные аноды и устанавливает методику измерения воздухопроницаемости путем определения сопротивления образца заданного объема при комнатной температуре воздушному потоку в диапазоне значений воздухопроницаемости от 0,01 до 10 нПм. Необожженные аноды считаются непроницаемыми для воздуха.

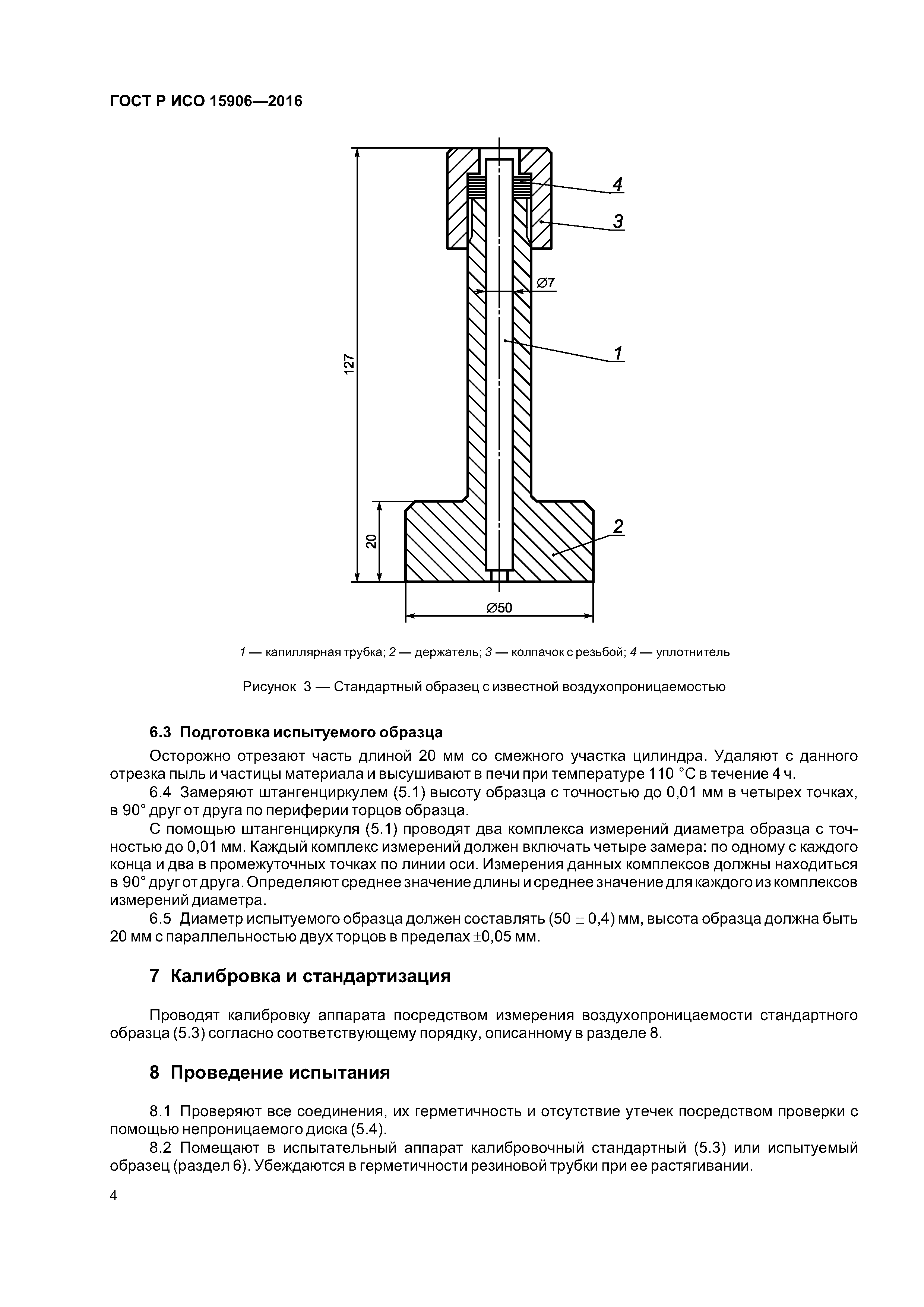

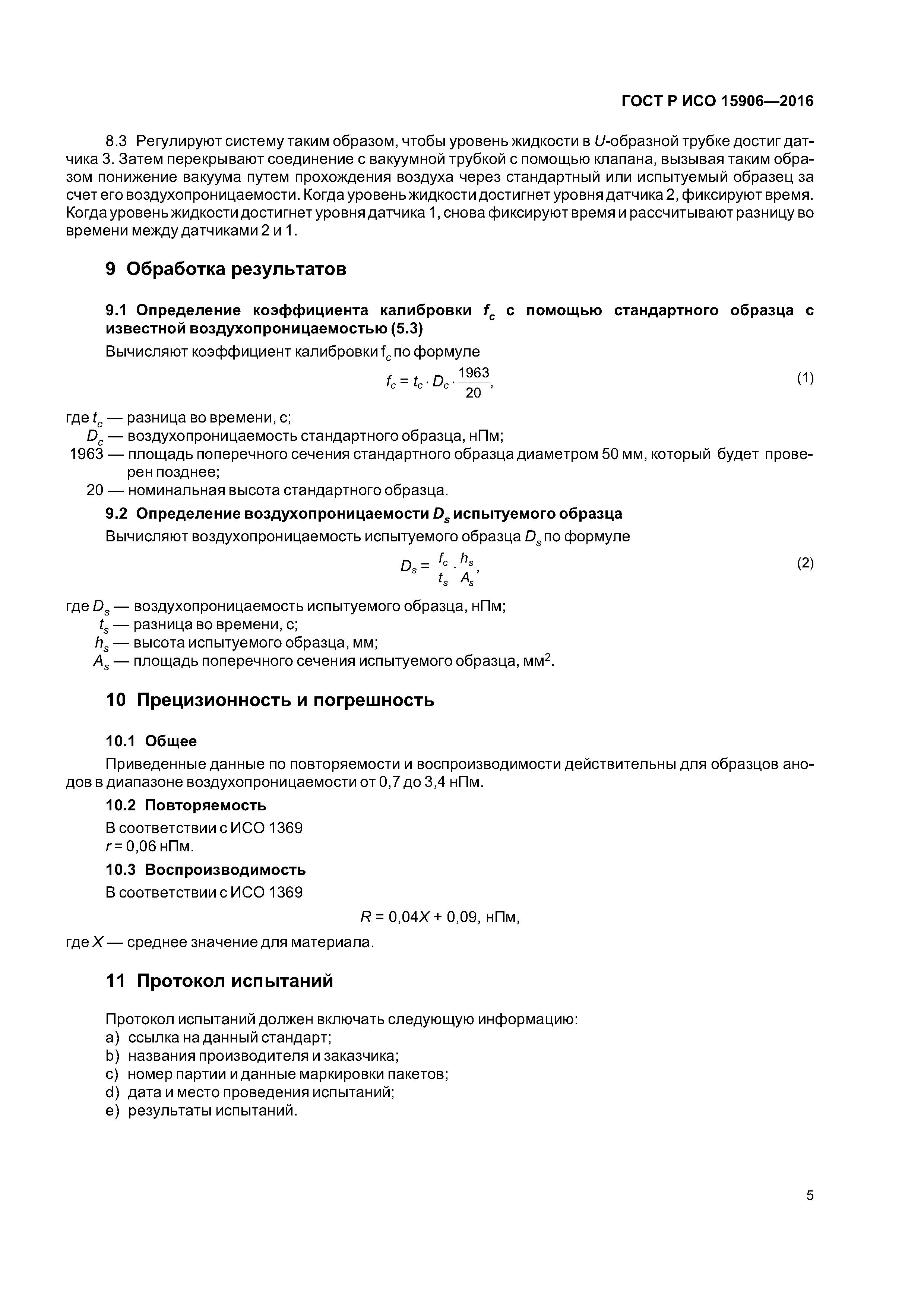

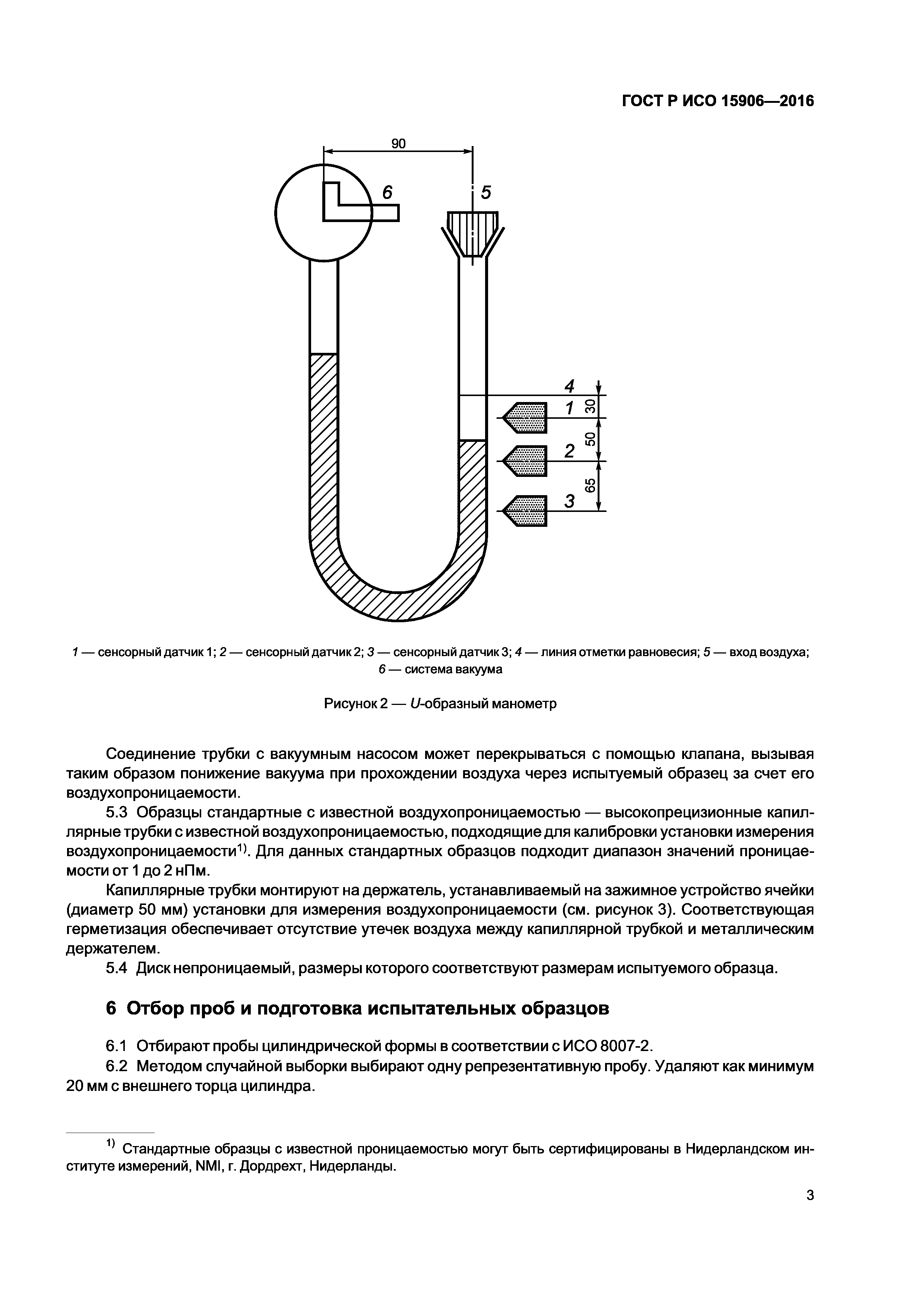

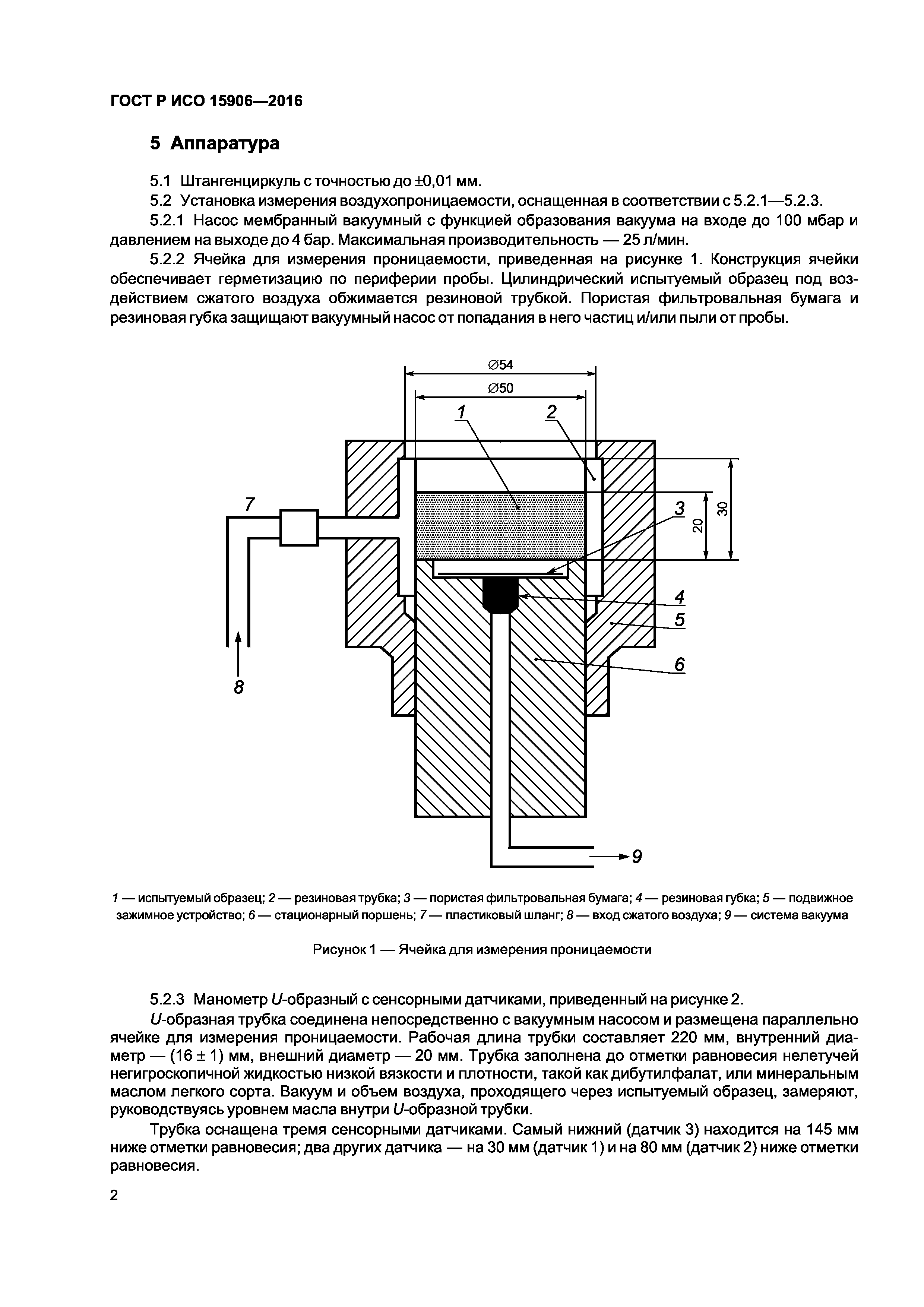

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сущность метода 5 Аппаратура 6 Отбор проб и подготовка испытательных образцов 7 Калибровка и стандартизация 8 Проведение испытания 9 Обработка результатов 10 Прецизионность и погрешность 11 Протокол испытаний Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации

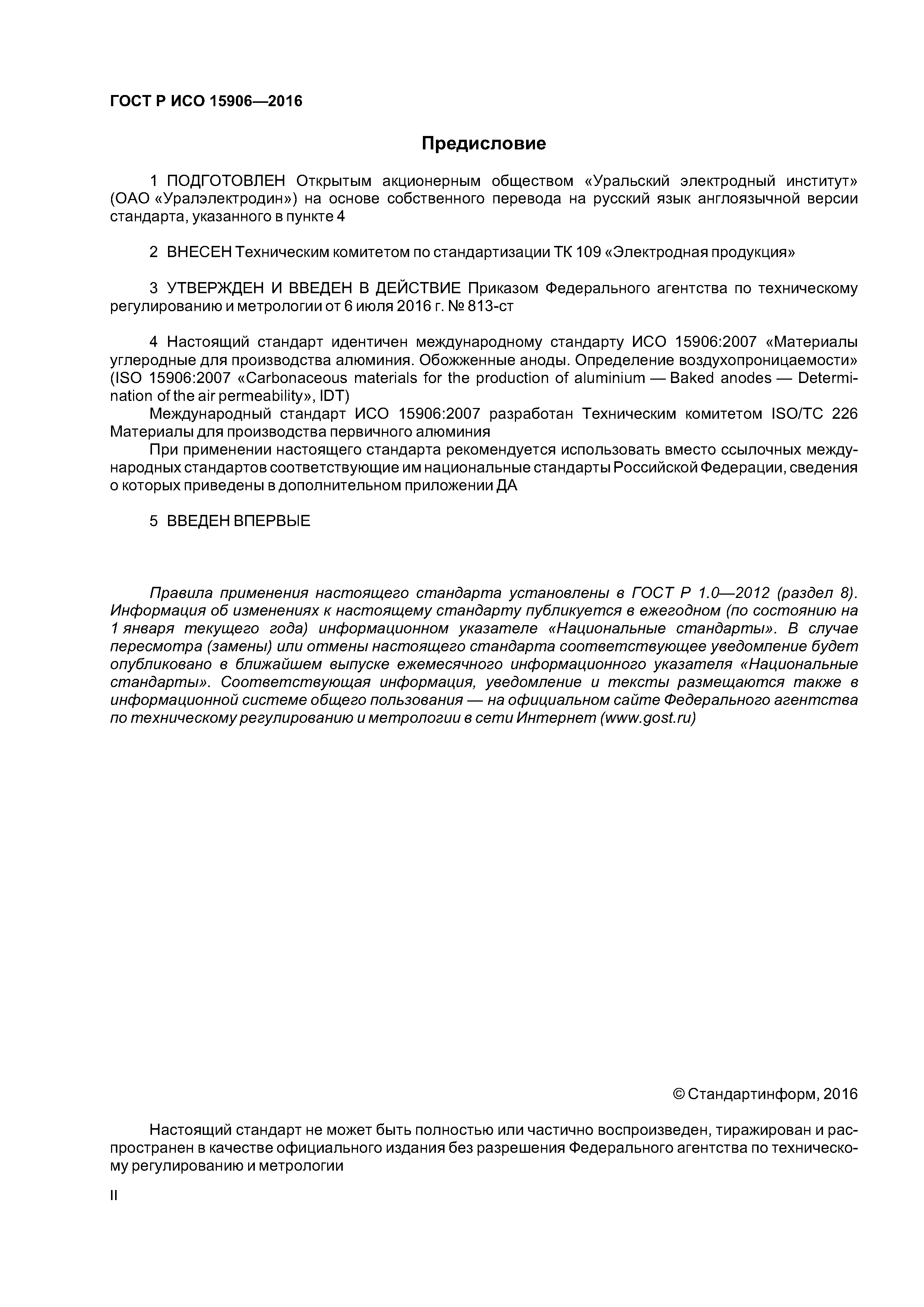

Разработан:	ОАО Уралэлектродин
Утверждён:	06.07.2016 Федеральное агентство по техническому регулированию и метрологии (813-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Продукты химической промышленности Материалы для производства алюминия Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Продукты химической промышленности Материалы для производства алюминия

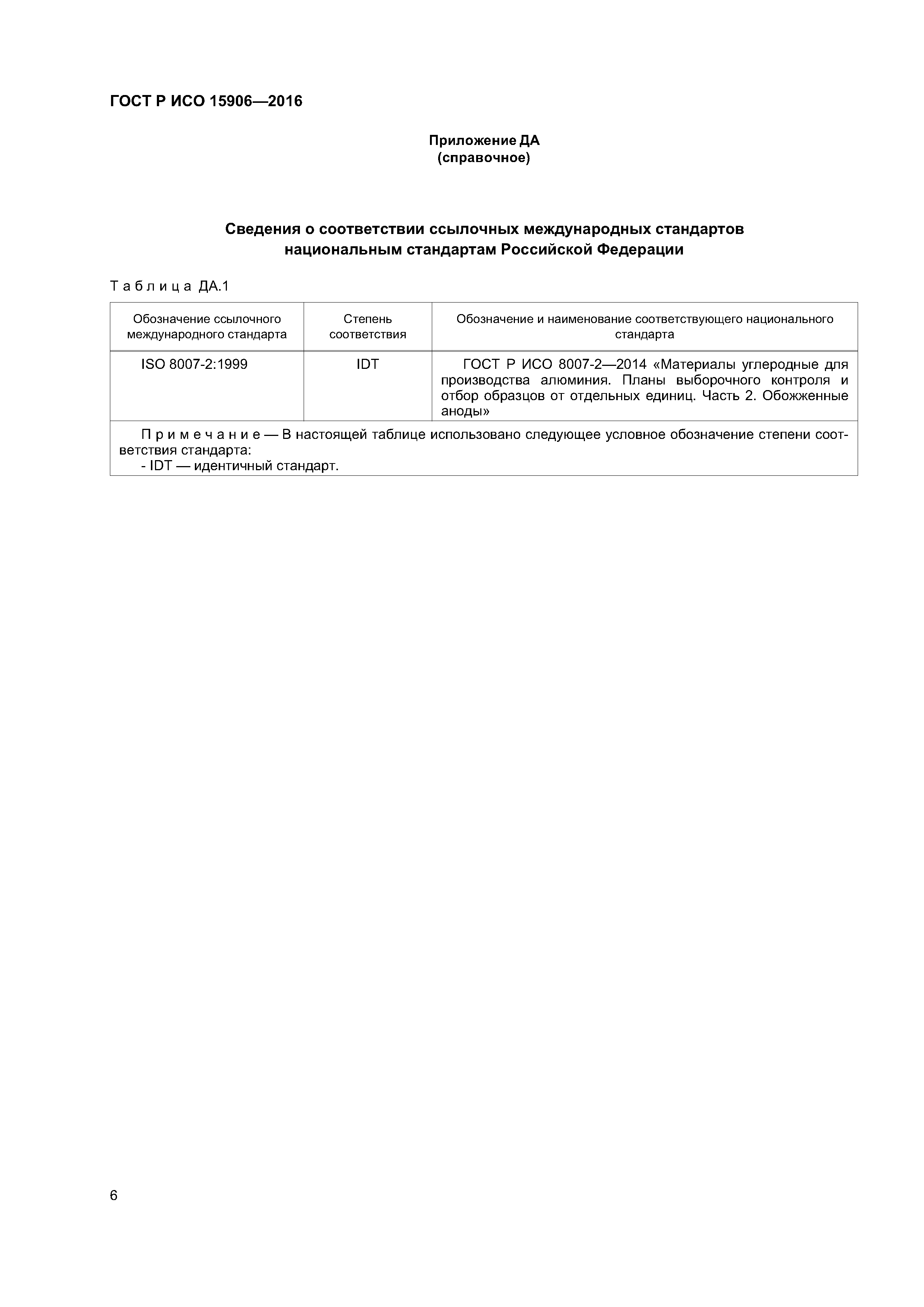

Нормативные ссылки:	ГОСТ Р ИСО 8007-2-2014 «Материалы углеродные для производства алюминия. Планы выборочного контроля и отбор образцов от отдельных единиц. Часть 2. Обожженные аноды»
