Скачать ГОСТ Р ИСО 17640-2016 Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Технология, уровни контроля и оценки

Дата актуализации: 10.08.2017

ГОСТ Р ИСО 17640-2016

Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Технология, уровни контроля и оценки

Обозначение:	ГОСТ Р ИСО 17640-2016
Обозначение англ:	GOST R ISO 17640-2016
Статус:	введен впервые
Название рус.:	Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Технология, уровни контроля и оценки
Название англ.:	Non-destructive testing of weld. Ultrasonic testing. Techniques, testing levels and assessment
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.11.2016

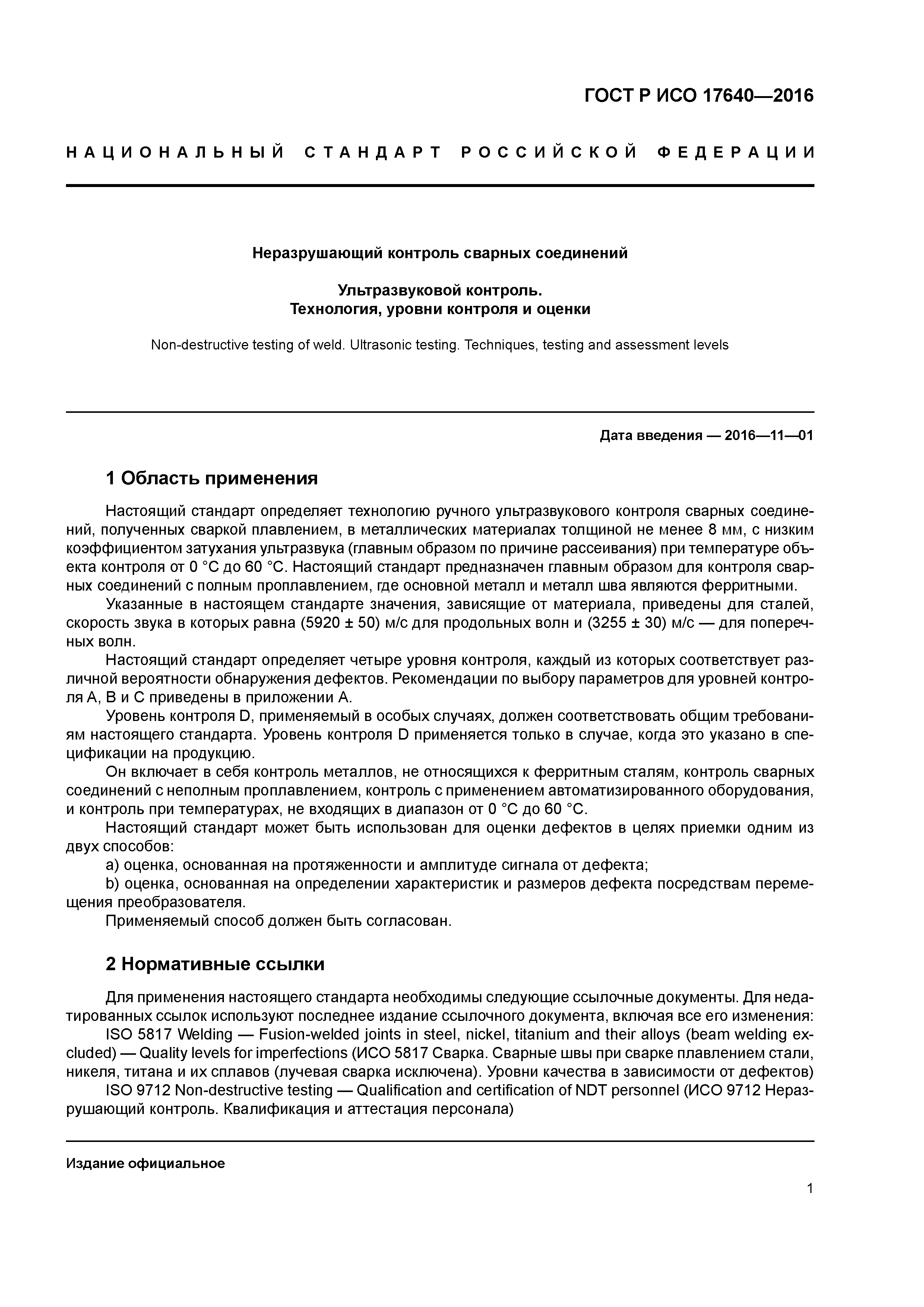

Область применения:	Стандарт определяет технологию ручного ультразвукового контроля сварных соединений, полученных сваркой плавлением, в металлических материалах толщиной не менее 8 мм, с низким коэффициентом затухания ультразвука (главным образом по причине рассеивания) при температуре объекта контроля от 0 °С до 60 °С. Стандарт предназначен главным образом для контроля сварных соединений с полным проплавлением, где основной металл и металл шва являются ферритными.

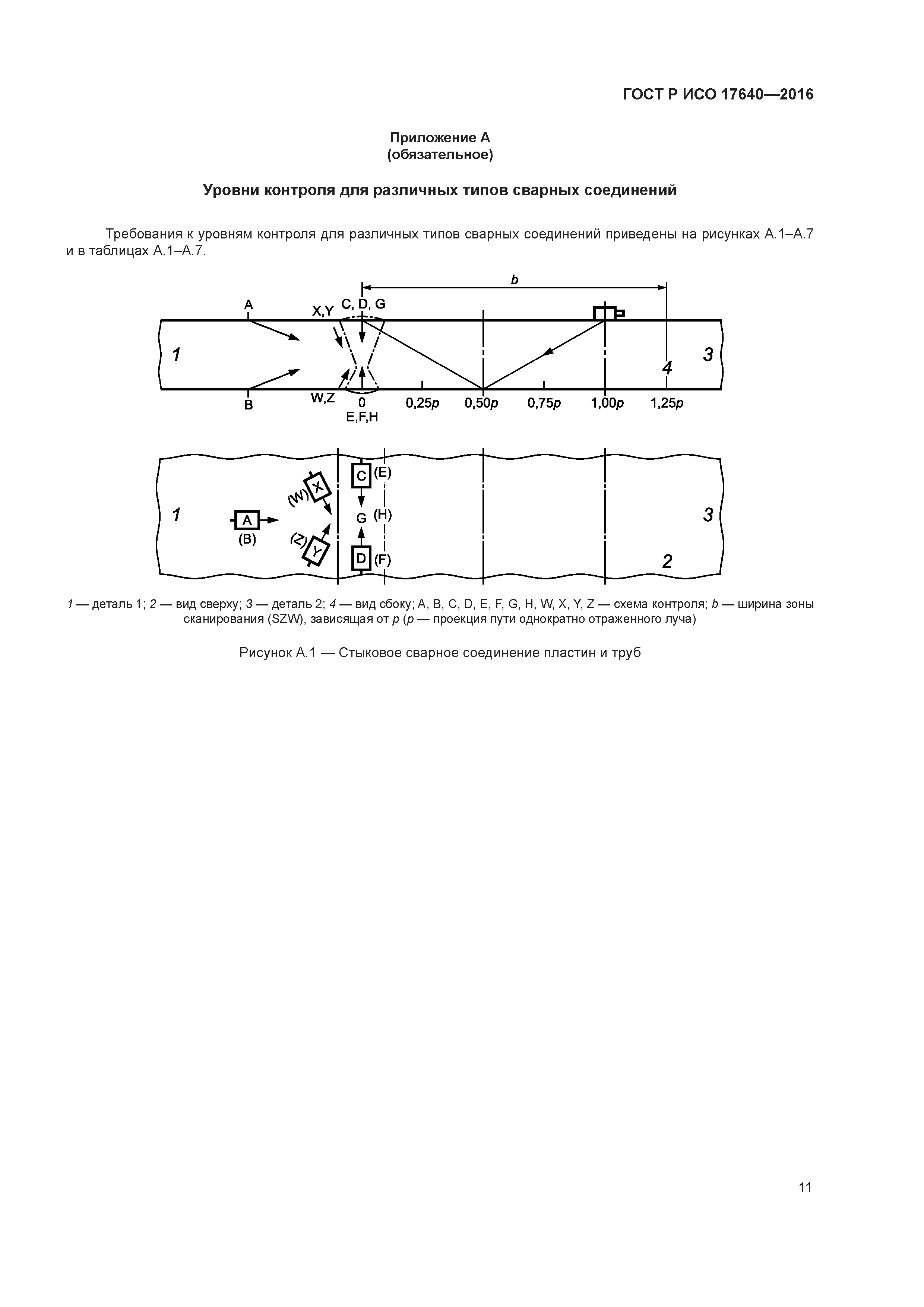

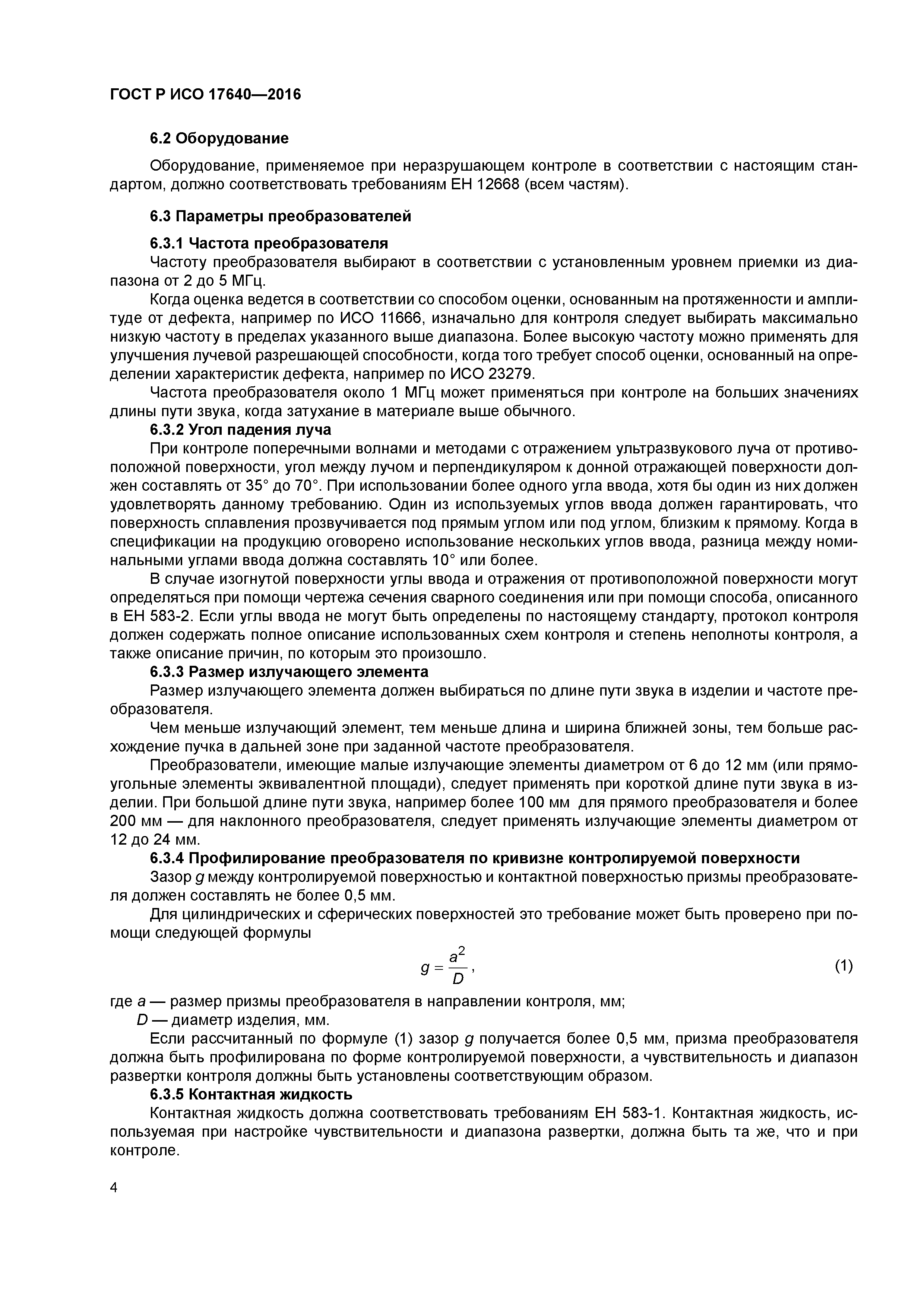

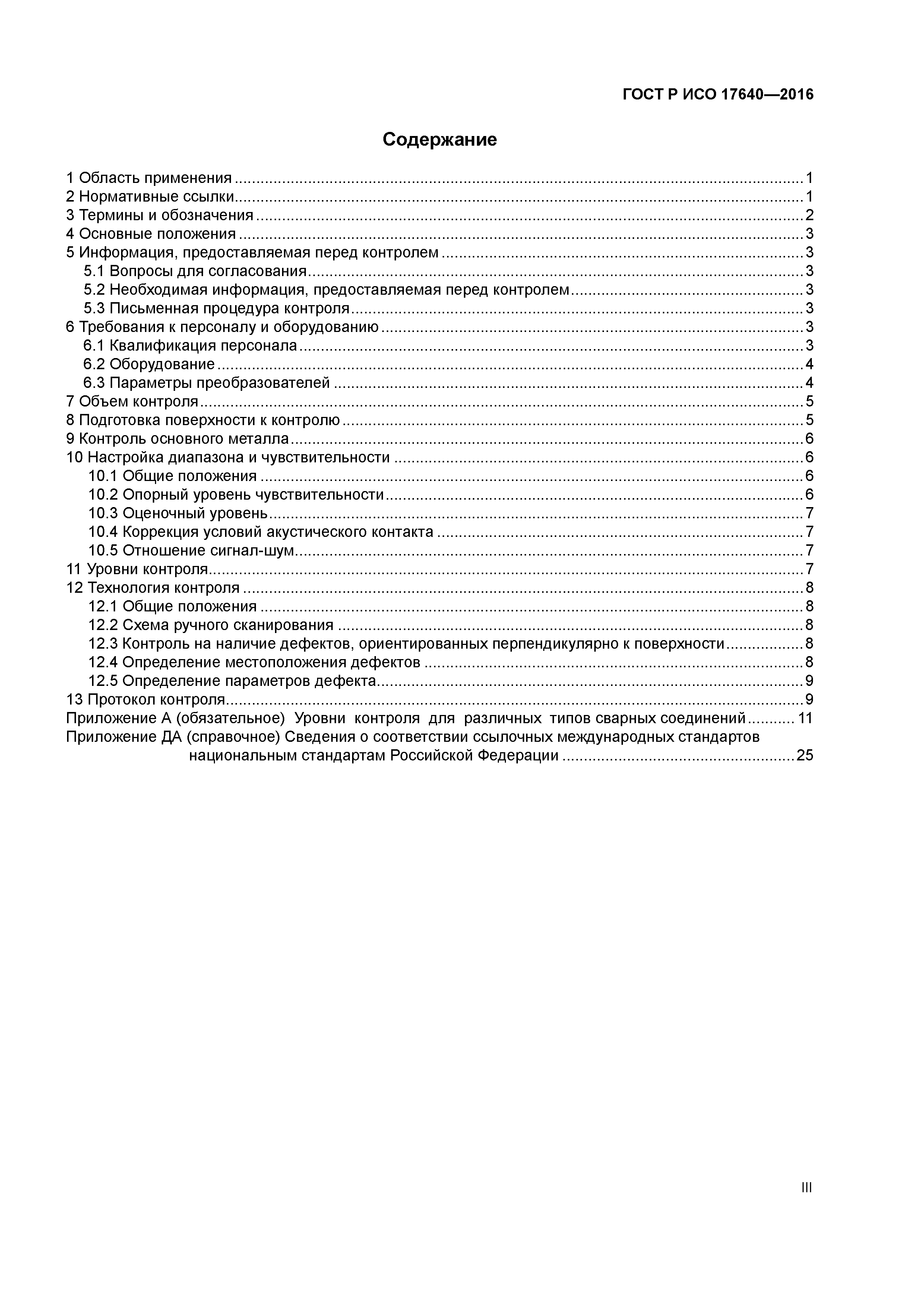

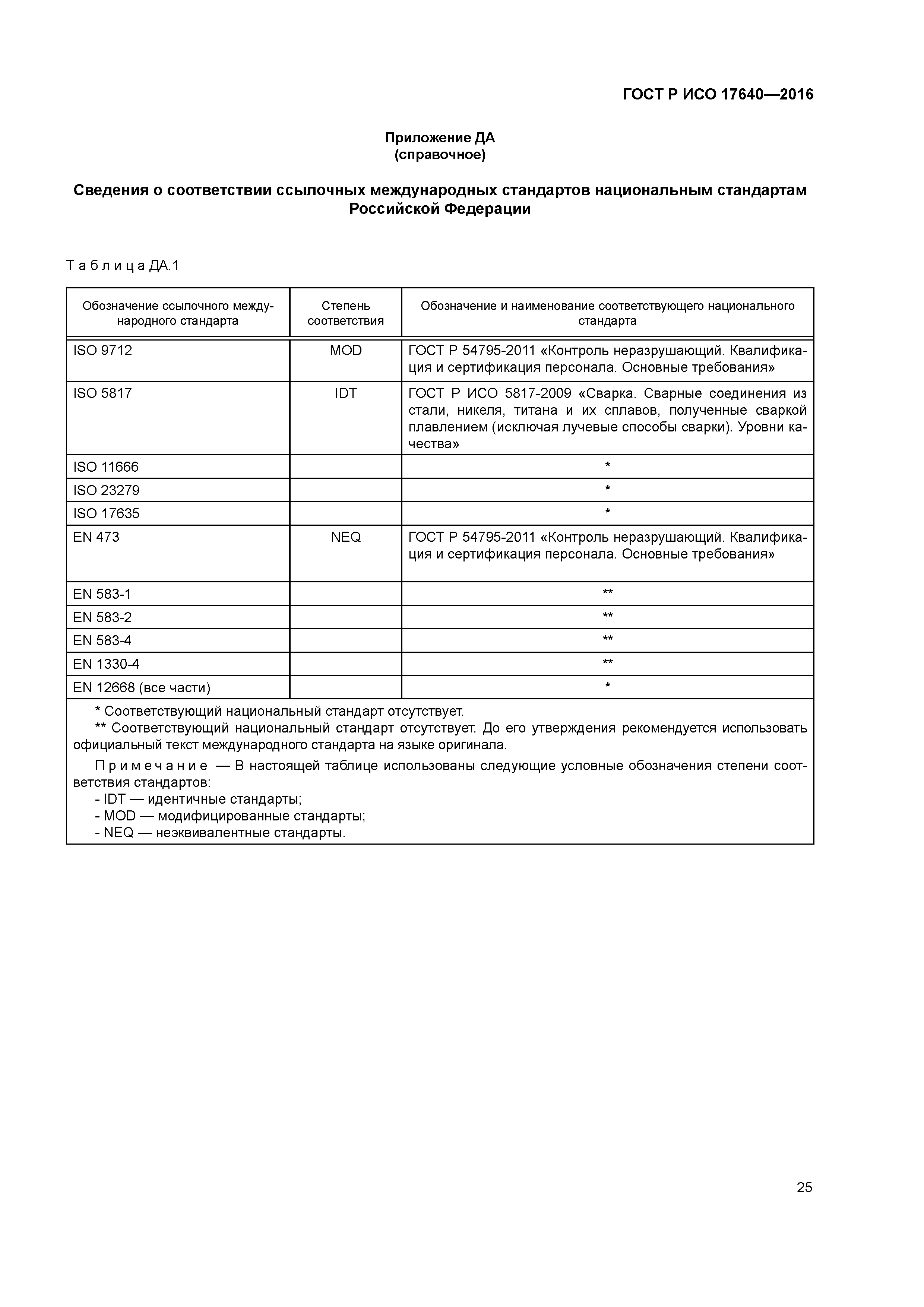

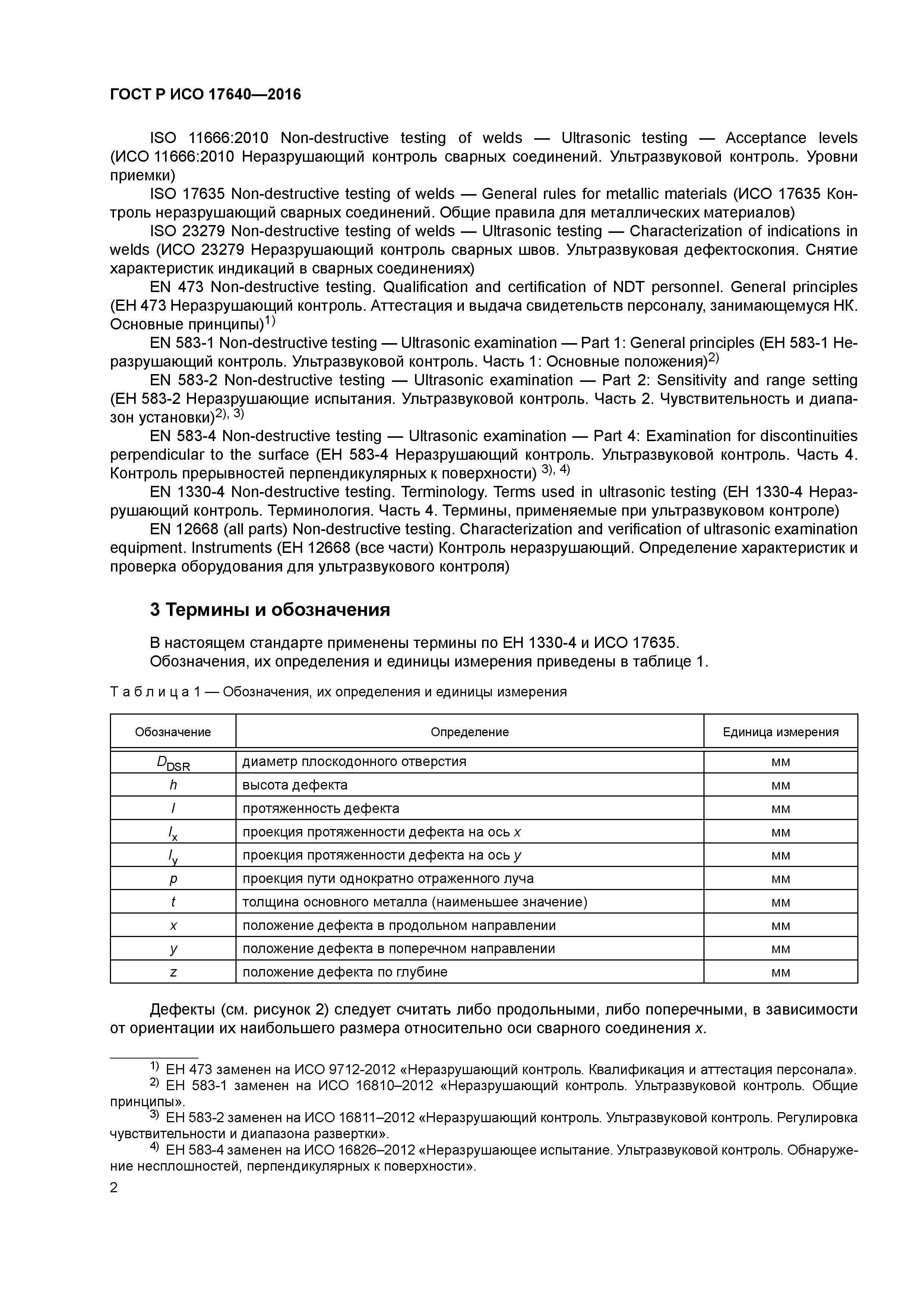

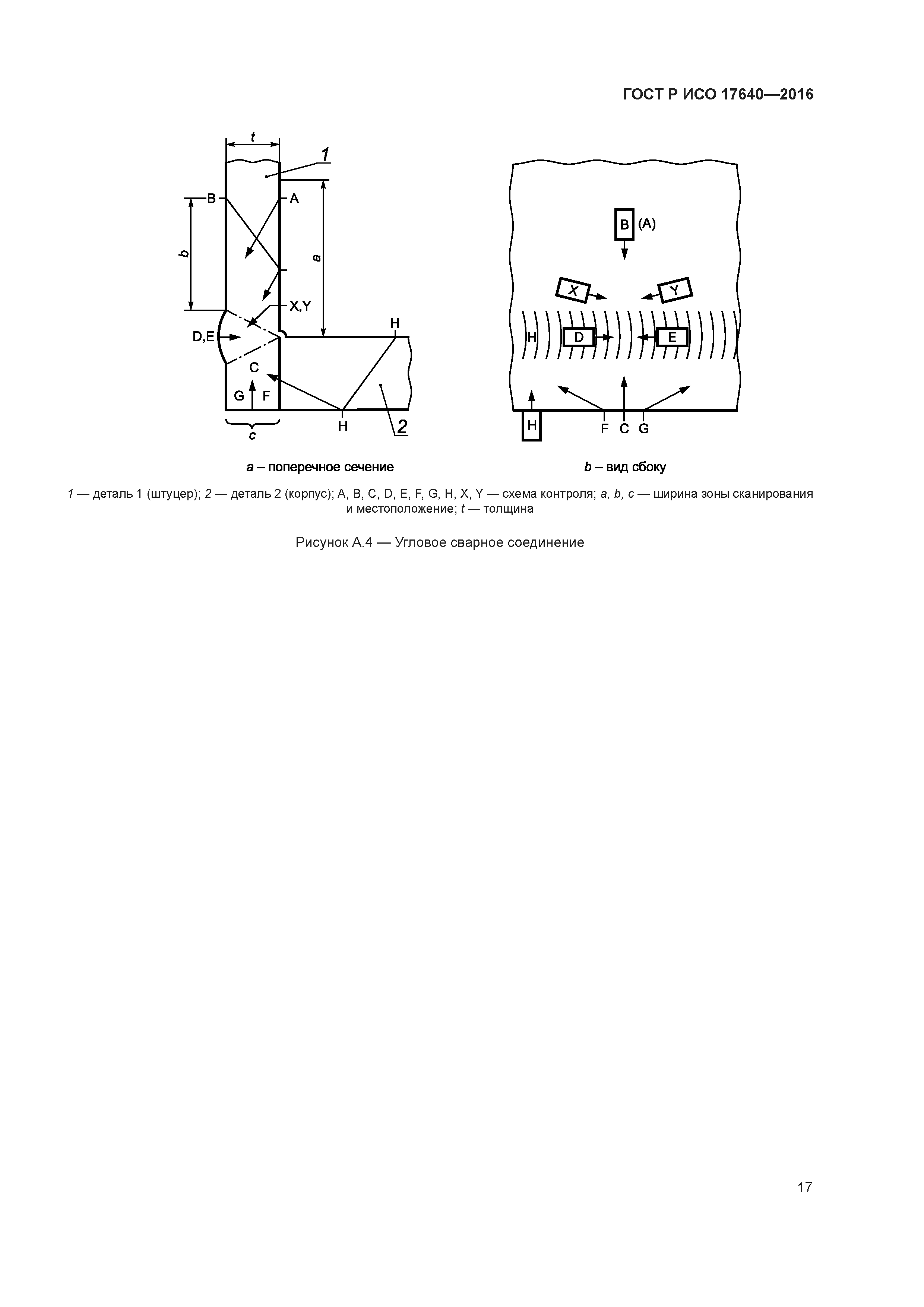

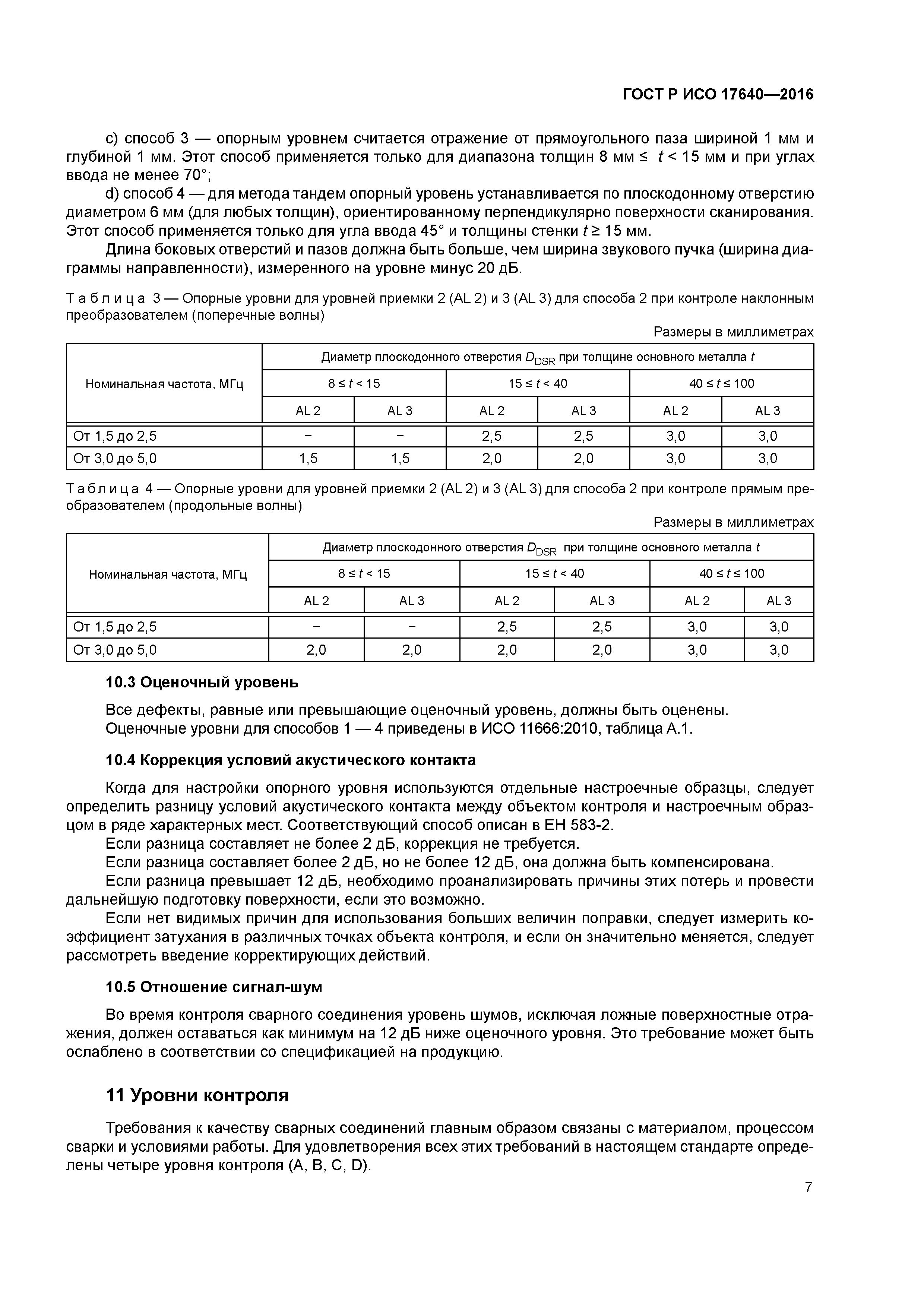

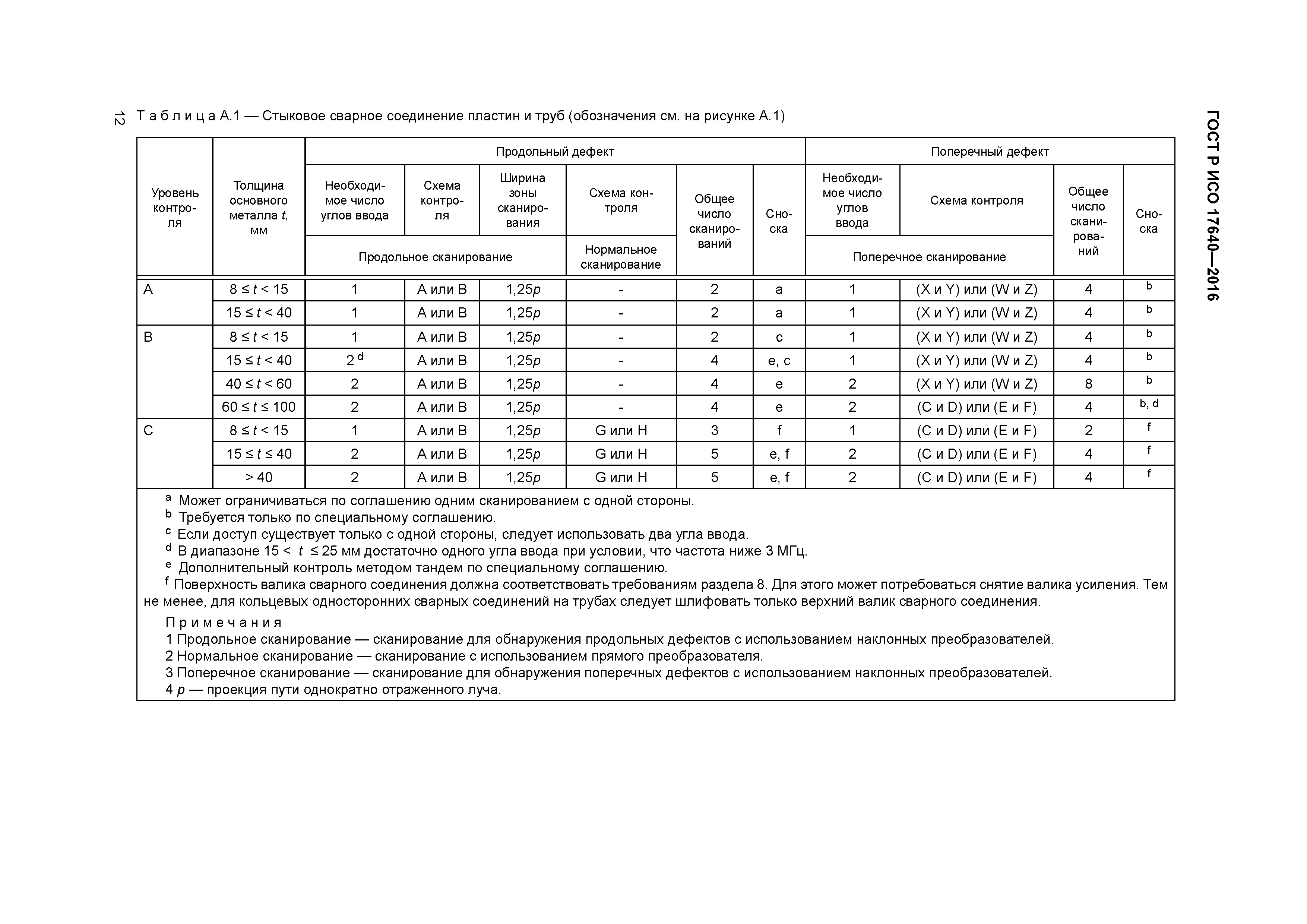

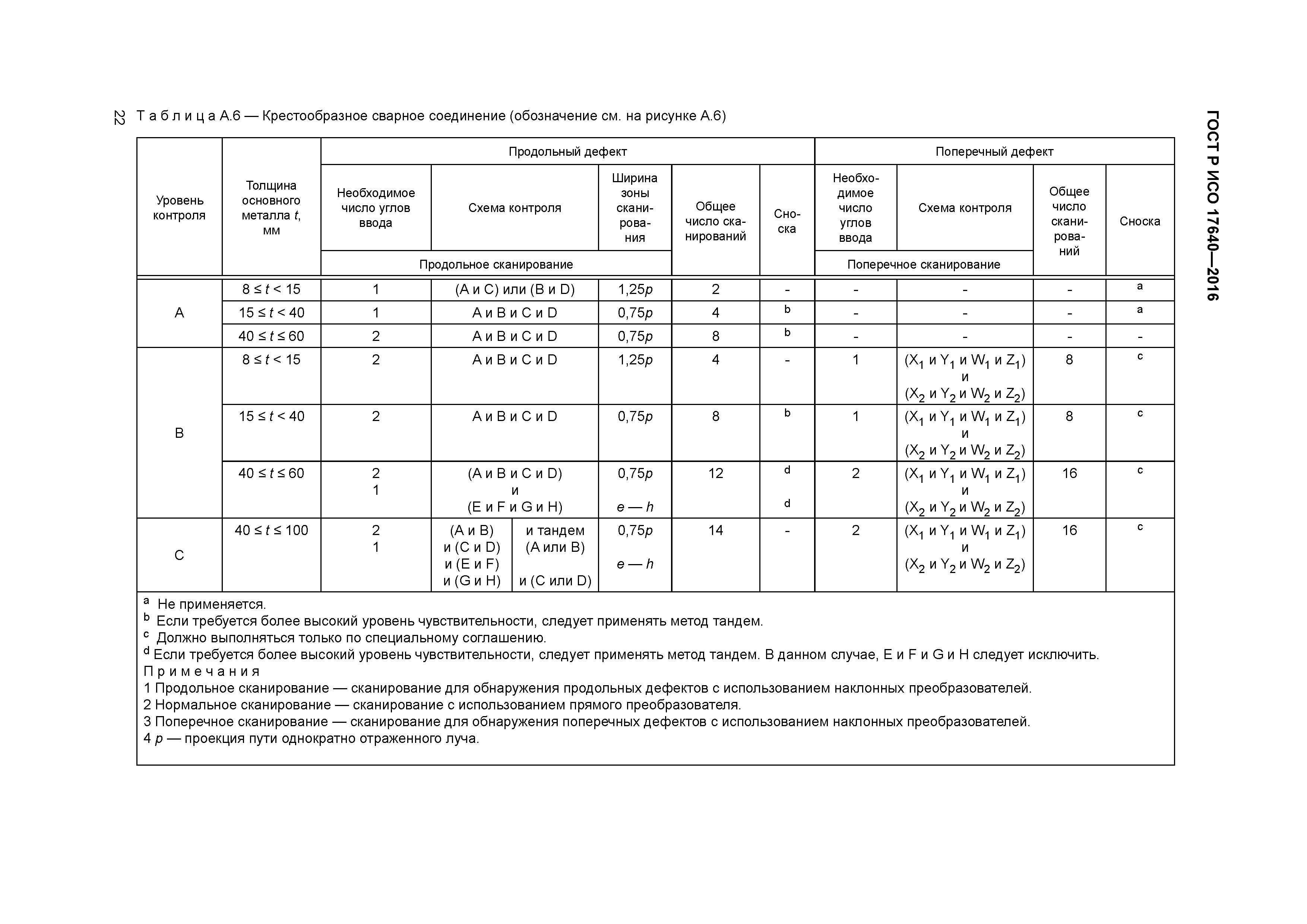

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и обозначения 4 Основные положения 5 Информация, предоставляемая перед контролем    5.1 Вопросы для согласования    5.2 Необходимая информация, предоставляемая перед контролем    5.3 Письменная процедура контроля 6 Требования к персоналу и оборудованию    6.1 Квалификация персонала    6.2 Оборудование    6.3 Параметры преобразователей 7 Объем контроля 8 Подготовка поверхности к контролю 9 Контроль основного металла 10 Настройка диапазона и чувствительности    10.1 Общие положения    10.2 Опорный уровень чувствительности    10.3 Оценочный уровень    10.4 Коррекция условий акустического контакта    10.5 Отношение сигнал-шум 11 Уровни контроля 12 Технология контроля    12.1 Общие положения    12.2 Схема ручного сканирования    12.3 Контроль на наличие дефектов, ориентированных перпендикулярно к поверхности    12.4 Определение местоположения дефектов    12.5 Определение параметров дефекта 13 Протокол контроля Приложение А(обязательное) Уровни контроля для различных типов сварных соединений Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации
Разработан:	ТК 357 Стальные и чугунные трубы и баллоны ФГУП СТАНДАРТИНФОРМ ОАО РосНИТИ НУЦ Контроль и диагностика
Утверждён:	31.03.2016 Федеральное агентство по техническому регулированию и метрологии (238-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальные трубы и трубки специального назначения Испытания металлов Неразрушающие испытания металлов МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Чугунные и стальные трубы Экология МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальные трубы и трубки специального назначения Испытания металлов Неразрушающие испытания металлов МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Чугунные и стальные трубы
Нормативные ссылки:	ГОСТ Р ИСО 5817-2009 «Сварка. Сварные соединения из стали, никеля, титана и их сплавов, полученные сваркой плавлением (исключая лучевые способы сварки). Уровни качества» ГОСТ Р 54795-2011 «Контроль неразрушающий. Квалификация и сертификация персонала. Основные требования»
